FIBRA ÓPTICA

Para montar uma rede de fibra óptica você precisa de cinco elementos básicos: o cabo optico, que conduz o sinal; os conectores, que finalizam as pontas; as ferramentas de preparo (decapador, clivador e limpeza); a máquina de fusão, para emendar as fibras; e os equipamentos de rede (OLT, ONU e conversores), que ativam o enlace. Em uma rede FTTH, o sinal sai da OLT do provedor, percorre o cabo e chega até a ONU na casa do assinante.

Cada item tem uma subcategoria dedicada: Cabos, Conectores, Ferramentas, Máquinas de Fusão e Roteadores (ONU/OLT). Comece dimensionando a distância e o número de fibras e avance para a forma de emenda. O suporte técnico gratuito para clientes Lojamundi ajuda a montar a lista certa para o seu projeto.

A fibra monomodo (SM) tem núcleo fino (cerca de 9 µm) e propaga um único modo de luz, alcançando longas distâncias com baixa atenuação: é o padrão das redes FTTH/FTTx e dos provedores. A fibra multimodo (MM) tem núcleo maior, propaga vários modos e atende distâncias curtas, como dentro de data centers e prédios. Na prática, quase toda rede de acesso e backbone externo usa monomodo.

Os cabos que vendemos são monomodo nos padrões ITU-T G.652.D (backbone/ASU) e G.657.A2 (drop FTTH, mais resistente a curvas), como o cabo 12FO ASU80 e o cabo drop flat 1FO. Veja as opções em Cabos de fibra. Em dúvida sobre qual padrão usar, conte com o suporte técnico gratuito para clientes Lojamundi.

Existem duas formas de unir fibras. A fusão derrete e funde as pontas com uma máquina de fusão, gerando a menor perda óptica (na faixa de 0,02 a 0,04 dB) e a emenda mais durável: ideal para enlaces longos e redes de provedor. O conector mecânico (fast connector) prende a fibra sem fundir, é mais rápido e barato, e atende bem as terminações de assinante em FTTH. A escolha depende de custo, volume e nivel de perda aceitável.

Nos dois casos você precisa preparar a fibra com clivador, decapador e limpeza. Veja as Máquinas de Fusão (ex.: a Overtek OT-7500-MF emenda em 6 s), os Conectores e as Ferramentas de preparo. O suporte técnico gratuito para clientes Lojamundi orienta a melhor abordagem.

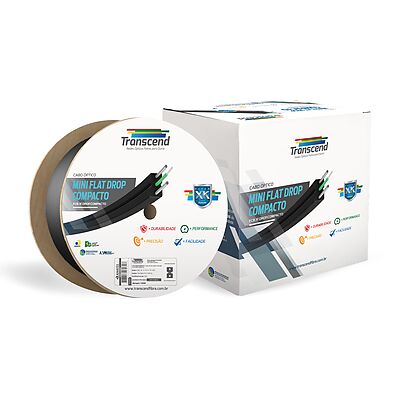

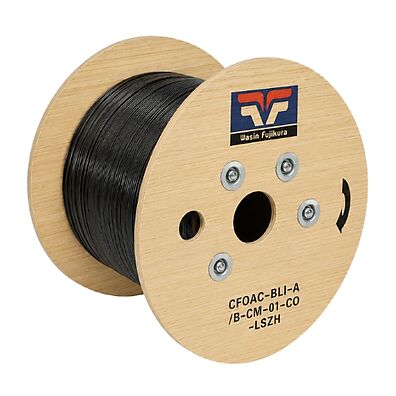

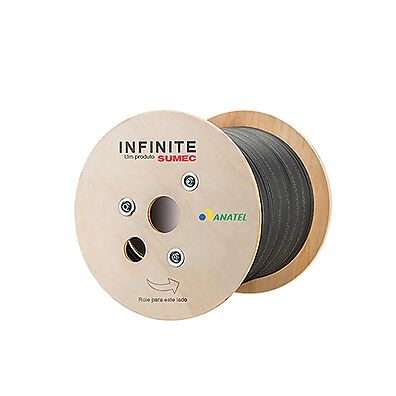

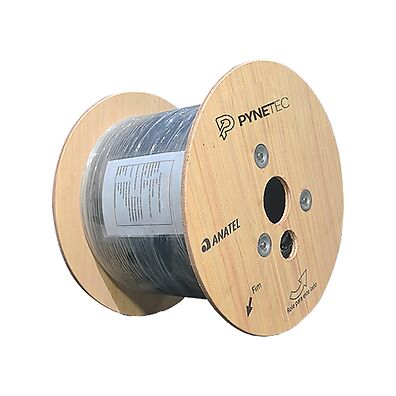

Para escolher o cabo certo, defina tres pontos: onde será instalado, a distância/vão e o número de fibras. Para levar o sinal do provedor até o assinante, use cabo drop (1 fibra, padrão G.657.A2, resistente a curvas), como o cabo drop flat 1FO. Para backbone aereo entre postes, use cabo autossustentável ASU: o ASU80 12FO vence vãos de até 80 m e vem em bobina de 3 km. Some o número de fibras conforme os pontos a atender.

Todos são monomodo G.652.D/G.657, com capa anti-UV para uso externo. Veja a linha completa em Cabos de fibra e fale com o suporte técnico gratuito para clientes Lojamundi para dimensionar a bobina certa.

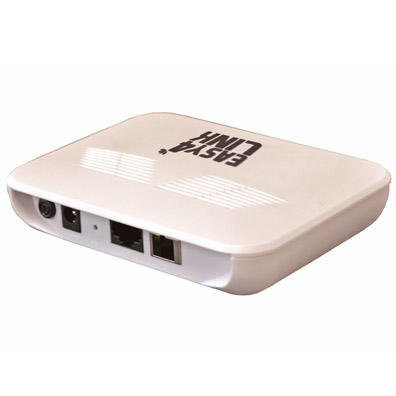

FTTH (Fiber To The Home) é a arquitetura que leva a fibra óptica até a casa do assinante. Nela, a OLT (Optical Line Terminal) fica na central do provedor e concentra o sinal, distribuindo-o pela rede GPON/EPON; já a ONU/ONT fica no cliente e converte a luz em internet, Wi-Fi e telefone. Uma porta GPON costuma atender dezenas de ONUs, com alcance típico de até 20 km.

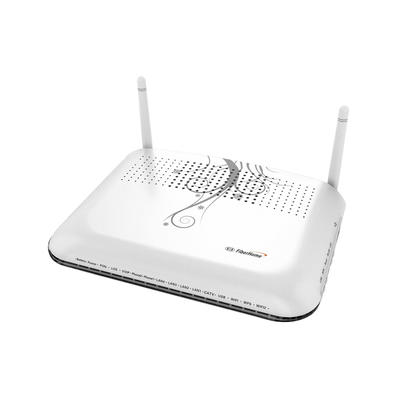

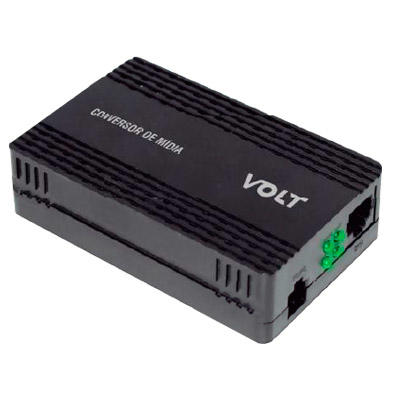

No catalogo, a OLT Ubiquiti UFiber serve o lado do provedor e a ONU FiberHome AN5506-04 FG (4 portas Gigabit, Wi-Fi e 2 POTS) serve o assinante; conversores de mídia complementam enlaces ponto a ponto. Veja os equipamentos em Roteadores (ONU/OLT) e conte com o suporte técnico gratuito para clientes Lojamundi.

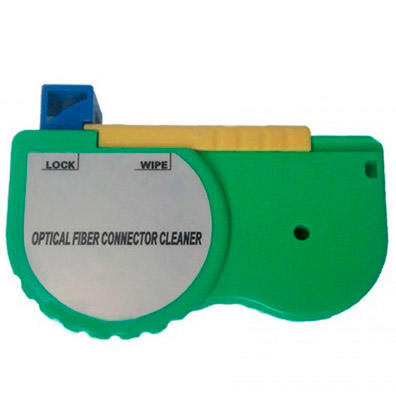

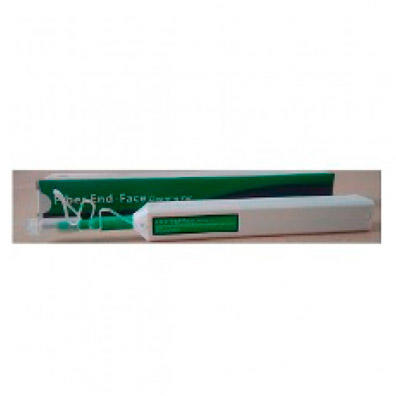

Para preparar e emendar fibra você precisa de um conjunto básico: decapador (remove as capas do cabo e da fibra), clivador de precisão (corta a fibra em ângulo reto para a emenda), caneta ou cassete de limpeza (remove sujeira do conector) e um power meter/VFL para medir potencia e localizar falhas. Para fusão, soma-se a máquina de fusão; para conector mecânico, bastam o clivador e a limpeza. Um bom kit reune essas peças em uma maleta única, evitando comprar item a item.

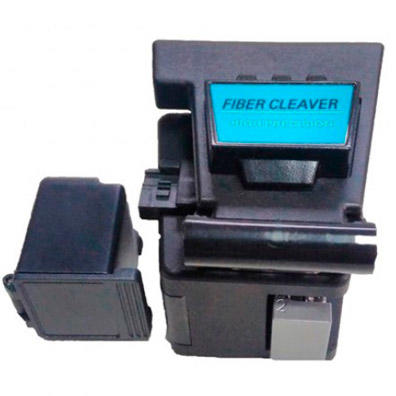

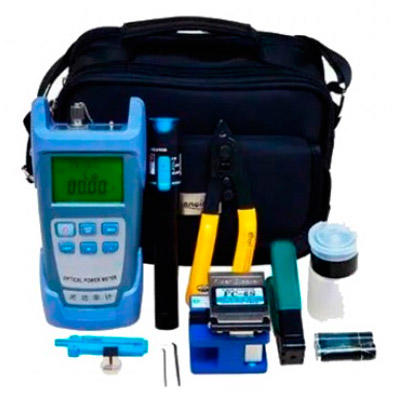

Você encontra itens avulsos, como o clivador de precisão Overtek, ou kits completos, como a maleta FTTH Easy4Link, em Ferramentas de fibra, além das Máquinas de Fusão. Em caso de dúvida, conte com o suporte técnico gratuito para clientes Lojamundi.

Os conectores terminam a fibra e variam pelo formato e pelo polimento. No formato, os mais comuns são SC (encaixe push-pull, padrão em FTTH) e LC (menor, usado em equipamentos e data centers). No polimento, o UPC (azul) tem face plana e o APC (verde) tem face angulada a 8 graus, que reduz a reflexão e é o padrão das redes GPON. É essencial casar o polimento das duas pontas: APC com APC, UPC com UPC.

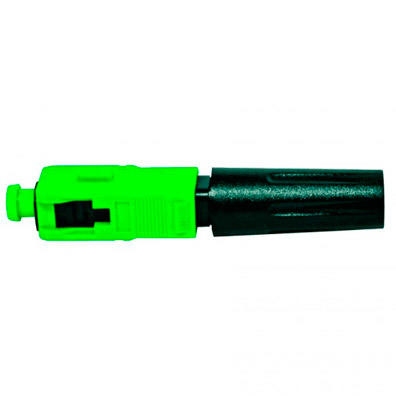

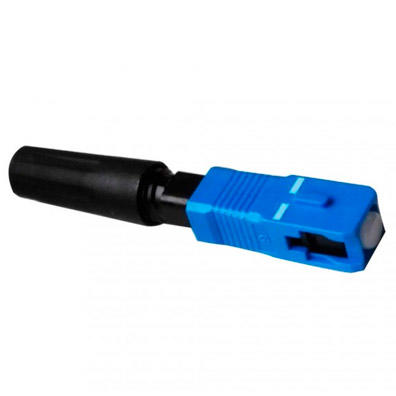

Trabalhamos com fast connectors (montagem sem fusão), como o conector SC/APC e o conector SC/UPC, além de cordões e pigtails. Veja todos em Conectores de fibra e conte com o suporte técnico gratuito para clientes Lojamundi.
