FERRAMENTAS PARA FIBRA ÓPTICA

Para emendar e instalar fibra óptica você precisa de um conjunto básico de ferramentas, cada uma para uma etapa do trabalho:

• Alicate decapador (stripper): remove as camadas de proteção e expõe a fibra.
• Clivador: corta a fibra com face perfeita, pré-requisito para uma boa emenda.
• Máquina de fusão ou conector mecânico: une a fibra ao pigtail ou conector.
• Caneta ou cassete de limpeza + álcool isopropílico: limpam o conector antes de plugar.
• Power meter e VFL (localizador visual): testam o sinal e localizam falhas.

Quem está começando costuma optar por um kit de ferramentas, que já reúne os itens essenciais. Veja todas as opções em Rede / Fibra / Ferramentas e, na dúvida sobre o que montar, conte com o suporte técnico gratuito para clientes LojaMundi.

A limpeza do conector é uma das etapas que mais evita perda de sinal: uma única partícula de poeira na face da fibra já degrada a conexão. Por isso, limpe o conector sempre antes de plugar, usando ferramentas próprias:

• Caneta de limpeza one-click: limpa o ferrolho do conector (SC, FC, ST, LC) com um clique, a seco. Veja a Caneta One Click XinRay.
• Cassete de limpeza: fita seca para passar a ponta da fibra. Veja o Cassete XinRay.
• Álcool isopropílico + lenço sem fiapos: para sujeira mais difícil.

Nunca toque na face da fibra com o dedo nem reuse o lenço. A limpeza correta protege também a porta do equipamento. Mais ferramentas em Ferramentas.

Um kit (ou maleta) de ferramentas de fibra reúne, em um único estojo, os itens necessários para preparar, emendar e testar a rede — ideal para quem está montando o ferramental do zero. O conteúdo varia conforme o modelo, mas em geral inclui clivador, alicate decapador, power meter, localizador visual de falhas (VFL) e material de limpeza.

Na prática, temos opções para diferentes necessidades:

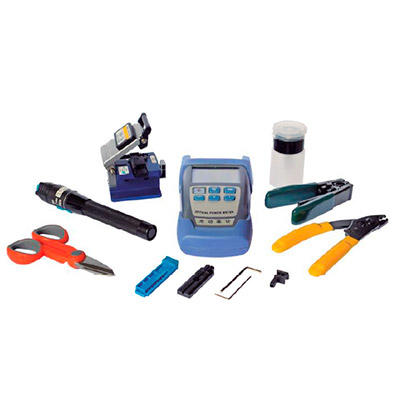

• Kit Volt: traz power meter e caneta, bom para começar.
• Maleta Easy4Link E4L-TK-9PMVFL: kit FTTH com clivador e power meter.

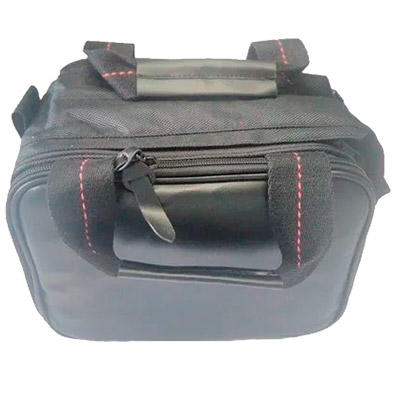

• Kit XinRay: focado em inspeção e limpeza.

Compare os conteúdos em Ferramentas. Dúvida sobre qual atende seu serviço? Fale com o suporte técnico gratuito para clientes LojaMundi.

Há duas formas de terminar a ponta da fibra, e a escolha depende do volume de serviço e do orçamento:

• Fusão: uma máquina de fusão solda a fibra a um pigtail usando um arco elétrico. Tem a menor perda de sinal e é o padrão para redes de provedor, mas exige o equipamento (mais caro).
• Conector mecânico: um conector de campo prende a fibra sem máquina, apenas com clivador e decapador. É rápido e barato, ideal para reparos pontuais e pequenas instalações, com perda um pouco maior.

Em ambos os casos você precisa de decapador, clivador e limpeza. Para alto volume, a fusão compensa; para começar, o conector mecânico resolve. Veja as máquinas de fusão e os conectores, ou fale com o suporte técnico gratuito para clientes LojaMundi.

O clivador (ou cleaver) é a ferramenta que corta a fibra óptica em um ângulo perfeito, próximo de 90°, deixando a face do vidro plana e lisa. Esse corte preciso é pré-requisito para a fusão ou para o conector mecânico: se a ponta fica torta ou lascada, a emenda perde sinal ou nem fecha.

O uso é simples — depois de decapar e limpar a fibra, ela é posicionada no clivador, que faz um risco controlado e parte o vidro no ponto certo. É uma das ferramentas mais importantes do kit, porque a qualidade da emenda começa nela. Trabalhamos com modelos como o Clivador Xinray TC-F8 e o Clivador de Precisão Overtek OT-8457-CP. Veja mais em Ferramentas.

O power meter, ou medidor de potência óptica, é o aparelho que mede a força do sinal de luz que chega na fibra, em dBm. É com ele que você confirma se a potência está dentro do esperado e se a emenda ou o enlace estão saudáveis — um valor muito baixo indica perda excessiva, conector sujo ou fibra danificada.

Na prática, ele é usado na certificação e na manutenção: mede-se a potência na saída do equipamento (OLT/ONU) e na ponta do cliente para comparar. Costuma vir acompanhado de uma fonte de luz para o teste completo. Ele faz parte de kits como o Kit Volt e a Maleta Easy4Link. Veja as opções em Ferramentas.

O VFL (Visual Fault Locator), conhecido como caneta localizadora ou caneta de luz vermelha, injeta um laser vermelho visível na fibra. Onde houver rompimento, curva fechada ou má emenda, a luz escapa e aparece um ponto vermelho brilhante, mostrando exatamente onde está o problema.

É uma ferramenta simples e barata, mas muito útil no dia a dia: serve para localizar falhas em trechos curtos, identificar qual fibra é qual em um feixe e conferir a continuidade depois de uma emenda. Ele complementa o power meter — enquanto este mede o nível de sinal, o VFL mostra onde a luz está vazando. O localizador acompanha vários kits desta categoria. Conheça as opções em Rede / Fibra / Ferramentas.

O OTDR (Optical Time-Domain Reflectometer) é o instrumento mais completo de teste de fibra. Ele envia pulsos de luz e analisa o reflexo de volta, montando um “mapa” do enlace: mostra a distância exata de cada emenda, conector e rompimento, além da perda em cada ponto.

A diferença para o power meter é importante: o power meter diz quanto sinal chega na ponta, enquanto o OTDR diz onde está o problema ao longo do cabo. Por isso o OTDR é usado em enlaces longos, manutenção e localização de falhas a quilômetros de distância — situações em que achar o ponto rompido manualmente seria inviável. Para redes curtas, o power meter e o VFL costumam bastar. Veja o ferramental de teste em Rede / Fibra / Ferramentas.

O alicate decapador — também chamado de stripper ou “alicate de fibra” — é a ferramenta que remove as camadas de revestimento do cabo (capa e acrilato) e expõe a fibra de vidro sem arranhá-la. É o primeiro passo antes de clivar e emendar.

Ele tem aberturas calibradas para cada diâmetro: tira a capa externa, depois o revestimento de 250 µm e, por fim, deixa o núcleo de 125 µm limpo para o clivador. Decapar com a ferramenta certa evita microfissuras que enfraquecem a fibra e geram perda. Não substitua o stripper por estilete ou alicate comum, que danificam o vidro. O decapador integra os kits de ferramentas de fibra. Em dúvida sobre o uso, conte com o suporte técnico gratuito para clientes LojaMundi.

A máquina de fusão (fusion splicer) é o equipamento que solda duas fibras ópticas usando um arco elétrico. Ela alinha os núcleos das fibras já clivadas e funde o vidro, criando uma emenda permanente e de baixíssima perda — o melhor resultado possível em uma junção.

O processo é rápido: decapa-se e limpa-se a fibra, faz-se o corte no clivador, posicionam-se as duas pontas na máquina e ela executa a fusão em segundos, muitas vezes estimando a perda da emenda. Depois, protege-se a junção com um protetor de emenda termo-retrátil. É a escolha padrão de provedores por entregar enlaces estáveis em grande volume. As máquinas ficam em Rede / Fibra / Máquinas de Fusão; o ferramental que a acompanha (clivador, decapador, limpeza) está em Ferramentas.

A emenda por fusão segue sempre a mesma sequência, e cada etapa pede uma ferramenta:

• 1. Decapar: com o alicate decapador, remova a capa e o revestimento da fibra.
• 2. Limpar: passe álcool isopropílico com lenço sem fiapos no vidro exposto.
• 3. Clivar: corte a ponta no clivador para deixar a face perfeita.
• 4. Fundir: una as fibras na máquina de fusão (ou aplique o conector mecânico).
• 5. Proteger: acomode a junção no protetor de emenda e organize a sobra na caixa ou DIO.

No fim, confira o resultado com power meter ou VFL. Pular a limpeza ou clivar mal são as causas mais comuns de perda. Encontre todo o ferramental em Ferramentas e os conectores em Conectores.

Depende do seu volume de serviço. O kit (maleta) sai mais em conta e já garante que nada falte — é a melhor opção para quem está começando ou precisa de um conjunto pronto para campo, como o Kit Volt ou a Maleta Easy4Link FTTH.

Comprar avulso faz sentido quando você já tem parte do ferramental e quer repor ou melhorar um item específico — trocar por um clivador de precisão, por exemplo, ou acrescentar uma caneta de limpeza. Itens de desgaste, como material de limpeza, também são repostos separadamente. Resumindo: kit para montar o conjunto; avulso para repor e especializar. Compare tudo em Rede / Fibra / Ferramentas e, se precisar, fale com o suporte técnico gratuito para clientes LojaMundi.
