MÁQUINAS DE FUSÃO

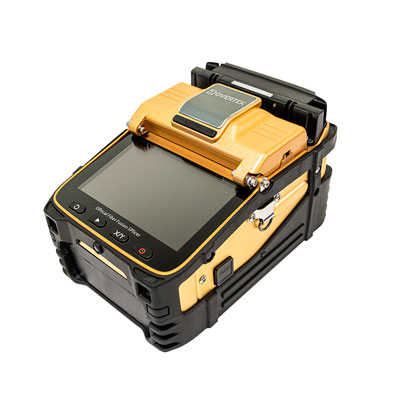

A máquina de fusão — também chamada de fusora ou splicer — é o equipamento que une duas fibras ópticas de forma permanente. Ela alinha as pontas das fibras e aplica um arco elétrico que aquece e derrete o vidro, soldando-as em uma emenda contínua e de baixíssima perda. O processo tem três etapas: clivar (cortar a fibra em ângulo reto), posicionar as pontas na máquina e fundir. Modelos profissionais, como a Máquina de Fusão Overtek OT-7500-MF, fazem o alinhamento por núcleo com 6 motores e concluem cada emenda em 6 segundos, com perda de apenas 0,025 dB em fibra monomodo. É a forma mais confiável de emendar fibra em redes FTTH, backbones e enlaces ópticos. Veja as opções em Rede / Fibra.

A solda em si é rápida: nas fusoras modernas o arco funde as duas pontas em poucos segundos — a Overtek OT-7500-MF conclui cada emenda em 6 segundos. O tempo total, porém, vai além do arco. O ciclo completo inclui decapar e limpar a fibra, clivar a ponta, posicionar na máquina, fundir e, por fim, aquecer o tubo termo-retrátil no forno da própria fusora, que protege a emenda — geralmente a etapa mais demorada. Por isso, na prática cada emenda leva alguns minutos contando toda a preparação, não apenas os segundos da fusão. A velocidade da máquina ajuda no volume, mas a clivagem e a limpeza definem tanto o tempo quanto a qualidade. Dúvidas no fluxo de trabalho? O suporte técnico gratuito para clientes LojaMundi ajuda. Veja as ferramentas de preparação em Rede / Fibra / Ferramentas.

A diferença está em qual parte da fibra a máquina usa como referência ao alinhar as pontas. No alinhamento por núcleo (core alignment), motores posicionam as fibras tomando como base o núcleo — o filamento central por onde a luz realmente trafega. Isso corrige pequenas excentricidades do vidro e gera as menores perdas de emenda, ideal para enlaces longos e redes troncais. No alinhamento por casca (cladding/V-groove), a fibra é encaixada pela borda externa em um sulco fixo: é mais barato e rápido, porém tolera pequenos desvios do núcleo, somando frações de dB a mais por emenda. Fusoras de núcleo, como a Overtek OT-7500-MF (6 motores), entregam 0,025 dB em monomodo. Para drop e redes curtas, casca resolve; para backbone, prefira núcleo. Conte com o suporte técnico gratuito para clientes LojaMundi na escolha.

Uma emenda por fusão bem feita perde, na prática, entre 0,01 e 0,1 dB de sinal — muito menos que um conector óptico (em torno de 0,3 dB). Quanto menor a perda, mais longe o sinal chega sem precisar de amplificação. O valor depende da fibra e da qualidade do alinhamento: fusoras por núcleo entregam os melhores números. A Overtek OT-7500-MF, por exemplo, registra 0,025 dB em monomodo (SM), 0,01 dB em multimodo (MM) e 0,04 dB em fibras DS/NZDS. Para garantir a qualidade, boas máquinas estimam a perda na tela e ainda fazem um teste de tração (2N na OT-7500-MF), confirmando a resistência mecânica antes de você proteger a emenda. Clivagem caprichada e fibra limpa são o que mais reduz a perda. Veja ferramentas em Rede / Fibra / Ferramentas.

As duas técnicas emendam fibra, mas de formas bem diferentes. Na fusão, uma máquina solda as fibras com calor, criando uma junção permanente, de baixíssima perda (a partir de ~0,02 dB) e alta durabilidade — é o padrão para redes definitivas e enlaces longos. No conector mecânico (emenda mecânica), as duas pontas são apenas alinhadas e travadas dentro de um conector com gel casador de índice, sem solda: dispensa a fusora, é rápido e útil em reparos emergenciais, mas tem perda maior (em torno de 0,1 a 0,3 dB) e menor estabilidade ao longo do tempo. Resumo: se o volume justifica e a rede é definitiva, a máquina de fusão compensa pela qualidade; para um conserto pontual sem equipamento, o conector mecânico quebra o galho. Veja as duas opções em Rede / Fibra e Ferramentas.

Os eletrodos são as duas hastes que geram o arco elétrico da fusão e, por desgaste natural, são a peça de manutenção mais comum da fusora. Com o uso, acumulam resíduos de vidro e oxidam, o que eleva a perda e causa falhas no arco. A manutenção tem duas frentes: limpeza periódica (com a função de estabilização de arco da própria máquina e um pincel) e troca ao fim da vida útil. Na Overtek OT-7500-MF, cada par de eletrodos dura cerca de 3000 emendas, e a maleta já acompanha um par sobressalente e pincel de limpeza. Sinais de que é hora de limpar ou trocar: arco instável, mensagens de erro de descarga ou aumento da perda média. Manter o eletrodo em dia é o que preserva a qualidade da emenda. O suporte técnico gratuito para clientes LojaMundi orienta na rotina.

Uma boa máquina de fusão emenda os principais tipos de fibra usados em redes ópticas: monomodo (SM), multimodo (MM) e fibras especiais como DS (dispersão deslocada) e NZDS (dispersão deslocada não-zero). A monomodo domina redes FTTH, backbones e enlaces de longa distância; a multimodo é comum em redes internas e data centers de curta distância; DS e NZDS aparecem em links de altíssima capacidade. A Overtek OT-7500-MF, por exemplo, atende SM, MM, DS e NZDS em um único equipamento, o que evita ter máquinas diferentes para cada cenário. Ao escolher a fusora, confira se ela cobre os tipos de fibra do seu projeto e os perfis de fusão correspondentes. Veja os modelos em Rede / Fibra.

A máquina de fusão raramente trabalha sozinha: ela costuma vir em uma maleta com as ferramentas de preparação da fibra, tão decisivas para a qualidade quanto a própria solda. A Overtek OT-7500-MF, por exemplo, acompanha:

• Clivador — corta a fibra em ângulo reto, a etapa que mais influencia a perda da emenda;
• Decapador de fibra e decapador de cabo drop — removem as camadas de proteção do cabo;
• Par de eletrodos sobressalente, pincel de limpeza e dispenser de álcool;
• Carregador bivolt, 2 chaves Allen, banco plástico e manual de instrução.

Para o trabalho no dia a dia você ainda usa álcool isopropílico, lenços sem fiapo e tubetes termo-retráteis para proteger cada emenda. Veja insumos e acessórios em Rede / Fibra / Ferramentas.
