CABOS DE FIBRA ÓPTICA

A diferença está no núcleo da fibra e na distância que cada uma alcança. A fibra monomodo (SM) tem núcleo fino (~9 µm), guia um único feixe de luz e é a indicada para longas distâncias — internet, FTTH e enlaces entre pontos distantes. A multimodo (MM) tem núcleo maior, transporta vários feixes e serve para curtas distâncias, como dentro de prédios e data centers.

Todos os cabos e cordões desta categoria são monomodo, nos padrões ITU-T G.652.D (longa distância) e G.657.A2 (cabo drop, tolerante a curvas fechadas). Por isso são ideais para provedores e redes de acesso ao assinante. Se ficar em dúvida sobre o padrão certo para o seu projeto, o suporte técnico gratuito para clientes LojaMundi ajuda a dimensionar. Conheça a linha completa em Rede / Fibra.

Escolha pela exposição ao ambiente. Para uso externo (entre postes, fachadas, redes aéreas) use cabos com capa resistente a raios UV e umidade, como o Cabo ASU80 12FO Conducopper, próprio para vãos de até 80 m. Para o trecho até o assinante, o cabo drop com capa LSZH atende os dois cenários: é retardante à chama, com baixa emissão de fumaça, e indicado tanto indoor quanto outdoor.

• Externo/aéreo: capa anti-UV, autossustentável (ASU 80).
• Interno/drop: capa LSZH, passa em dutos e sobe ao poste.

O cabo drop é o caso mais comum de uso misto, pois entra no duto e ainda enfrenta o sol no poste. Veja os modelos em Rede / Fibra.

Depende de quantos pontos ou clientes o cabo vai atender. O número antes de “FO” indica a quantidade de fibras dentro do cabo:

• 1FO (cabo drop): uma fibra, para levar o sinal até um assinante.
• 6FO: seis fibras, para pequenas redes e ramais.
• 12FO: doze fibras, para backbone e redes de distribuição.

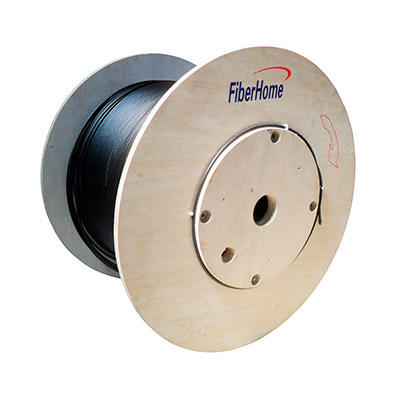

Na prática, a última milha usa o cabo drop 1FO, enquanto a rede que sai do provedor usa 12FO, como o Cabo ASU80 12FO FiberHome. Vale reservar fibras extras para crescimento futuro — sai mais barato do que lançar cabo novo depois. Toda a linha óptica está em Rede / Fibra.

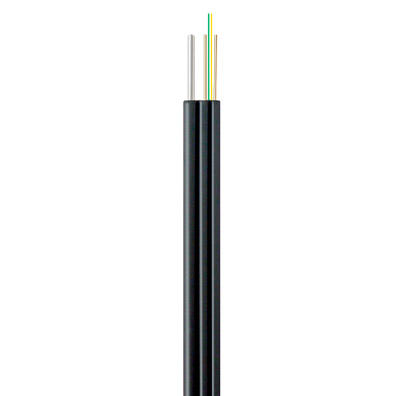

Para levar internet até o cliente, o cabo certo é o cabo drop óptico. Ele é a fibra de 1FO que conecta a última caixa de emenda ao assinante em redes FTTH/PON, podendo ser instalado de forma aérea (entre postes) ou em dutos.

Os modelos usam fibra monomodo G.657.A2, que tolera curvas fechadas sem perder sinal, e capa LSZH para uso interno e externo. As bobinas vão de 1 km a 2 km, como no Cabo Drop Flat Conducopper 1FO. Já o backbone do provedor (rede de saída) usa cabos de 12FO. Em dúvida sobre o dimensionamento da rede, conte com o suporte técnico gratuito para clientes LojaMundi. Veja a linha em Rede / Fibra.

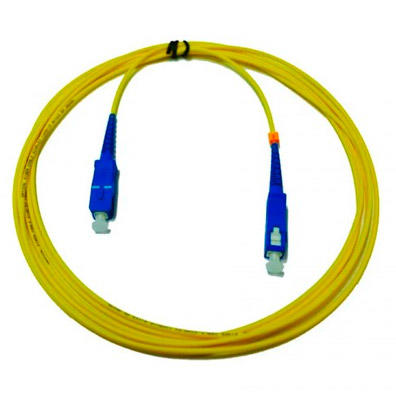

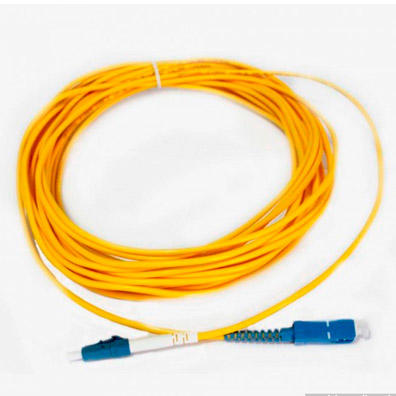

São cabos para etapas diferentes da rede. O cabo drop é o cabo de lançamento: liga a rede da rua até o assinante, vem em bobinas (1 a 3 km) e precisa ser conectorizado ou fundido na ponta. O patch cord (cordão óptico) já vem pronto, com conectores nas duas pontas, em metragens curtas (ex.: 3 m), para ligar equipamentos como ONU, OLT, switch e DIO.

• Drop: bobina, sem conector, para puxar a rede.

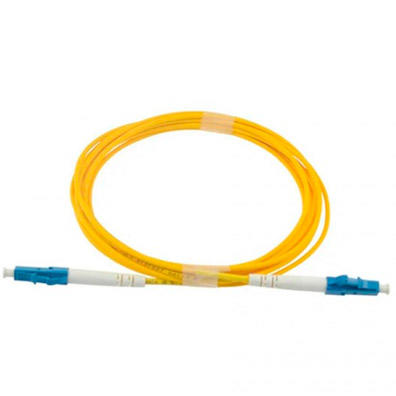

• Patch cord: curto e plug-and-play, ex.: cordão LC-UPC 3 m.

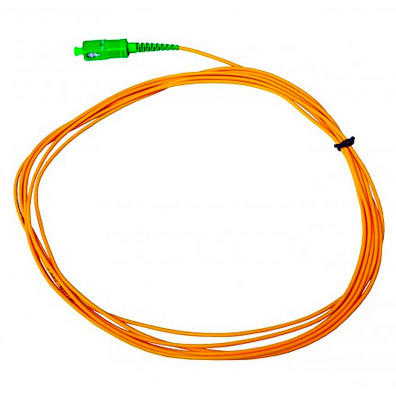

Existe ainda o pigtail, com conector em uma só ponta, usado na fusão. Conectores, cordões e pigtails estão em Rede / Fibra / Conectores.

O conector certo é o que casa com a porta do seu equipamento e com o padrão de polimento da rede. Os dois formatos mais usados são:

• SC: conector quadrado de encaixe push-pull, comum em ONU, OLT e DIO.
• LC: versão menor, usada quando há alta densidade de portas (switches, data center).

Já o polimento define a cor e a aplicação: UPC (azul) para dados/internet em geral e APC (verde) para redes com sinal de TV/RF ou maior exigência de retorno. O importante é não misturar UPC com APC na mesma conexão. Trabalhamos com cordões e pigtails em SC e LC, UPC e APC. Para confirmar a compatibilidade com o seu equipamento, o suporte técnico gratuito para clientes LojaMundi orienta. Veja as opções em Rede / Fibra / Conectores.

Os cabos ópticos de lançamento são vendidos em bobinas fechadas, e a metragem varia conforme o modelo e a aplicação:

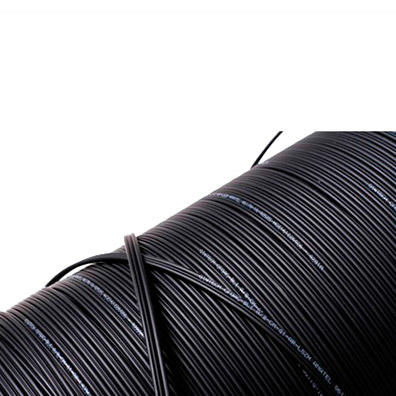

• Cabo drop 1FO: bobinas de 1 km e 2 km.

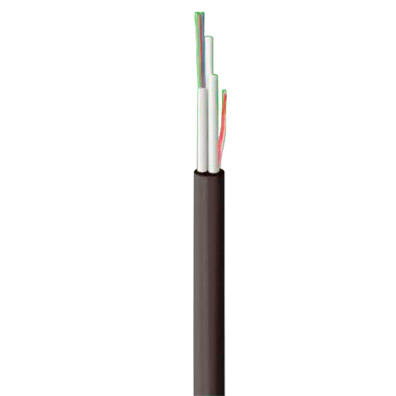

• Cabo ASU80 12FO: bobina de 3 km (tolerância ~1%).
• Cabo CFOA 06FO: lances padrão de 4 km, com 2 km sob consulta.

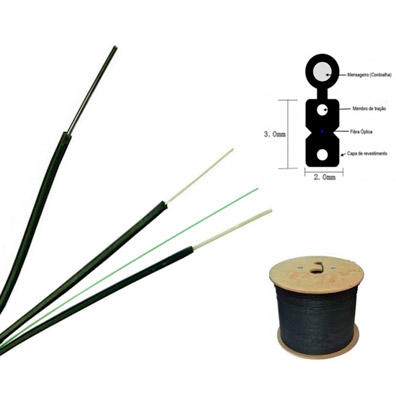

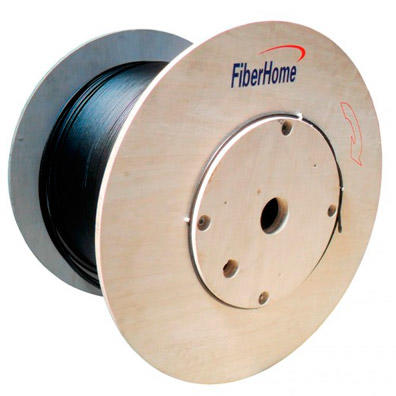

Escolher a bobina certa reduz emendas e perdas: quanto menos junções, mais estável o sinal. Veja, por exemplo, o Cabo Drop Flat 1FO FiberHome (2 km) e o ASU80 12FO Conducopper (3 km). Para projetos maiores, some a metragem dos lances e preveja a reserva técnica. Toda a linha está em Rede / Fibra.

A fibra monomodo leva o sinal por vários quilômetros sem reforço — é o que torna a tecnologia ideal para internet e enlaces entre pontos distantes. O que limita o cabo aéreo não é a luz, e sim a tração mecânica: por isso existe o conceito de vão, a distância máxima entre dois postes.

Os cabos ASU 80 são autossustentáveis e dimensionados para vãos de até 80 m, dispensando cordoalha mensageira separada. A baixa atenuação (a partir de 0,35 dB/km em 1310 nm) garante alcance com qualidade no enlace. Para trechos maiores entre postes há versões para vãos de até 120 m. Confira o ASU80 12FO FiberHome e mais opções em Rede / Fibra.

Sim. Em redes aéreas próximas a cabos de energia o ideal é o cabo dielétrico — aquele sem nenhum componente metálico. Como não conduz eletricidade, ele é seguro perto da rede elétrica e imune a indução e descargas, reduzindo risco para o instalador e para a rede.

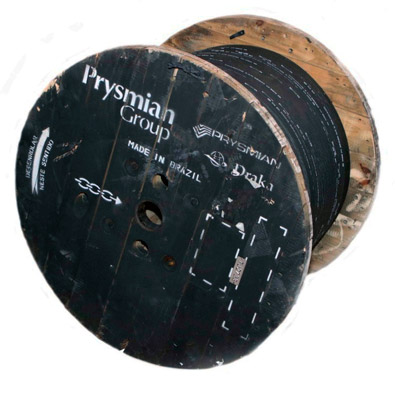

Nesses cabos a sustentação é feita por bastões de fibra de vidro reforçada (FRP) no lugar do aço. É o caso do Cabo CFOA SM ASU 80 Prysmian e do ASU80 12FO FiberHome, ambos totalmente dielétricos. Já cabos com mensageiro de aço têm ótima resistência mecânica, mas exigem afastamento da rede elétrica e aterramento. Em dúvida sobre a instalação, o suporte técnico gratuito para clientes LojaMundi orienta.

Serve, principalmente em projetos com câmeras IP a longas distâncias. Quando o ponto de câmera fica a centenas de metros ou quilômetros do gravador — entre prédios, sítios ou ao longo de uma via —, o cabo de rede metálico (UTP, limite de ~100 m) não alcança, e a fibra óptica resolve, levando o sinal sem perda. Nesses casos usa-se um cabo drop ou ASU80 com conversores de mídia nas pontas.

Para CFTV analógico/HD em distâncias curtas, o cabo tradicional é o coaxial, também disponível nesta categoria. Resumindo: fibra para longas distâncias e câmeras IP; coaxial ou cabo de rede para os trechos curtos. Veja a linha óptica completa em Rede / Fibra.

Há duas formas de finalizar a ponta do cabo: fusão e conectorização mecânica. Na fusão, uma máquina solda a fibra do cabo a um pigtail (rabicho com conector) usando um arco elétrico — é o método de menor perda. Na opção mecânica, usa-se um conector de campo, que dispensa máquina e é prático para reparos.

Em qualquer caso você vai precisar de ferramentas: decapador de fibra, clivador e álcool isopropílico para limpeza. Depois da emenda, a sobra de fibra fica organizada em uma caixa de emenda ou DIO. Encontre pigtails e conectores em Conectores e o ferramental em Ferramentas. Dúvidas na montagem? O suporte técnico gratuito para clientes LojaMundi ajuda.

Sim. Os cabos ópticos desta categoria são homologados pela ANATEL, exigência para uso por provedores de internet e em redes de telecomunicação. A homologação garante que o cabo atende às normas de desempenho e segurança.

• ASU80 12FO Conducopper: homologação nº 03984-17-03387.
• Drop Flat 1FO FiberHome: nº 04165-20-00160 (Ato 948).
• CFOA 06FO Prysmian: Ato ANATEL nº 948.

Além da ANATEL, os cabos seguem normas ABNT/NBR (como a NBR 14160, de cabos aéreos dielétricos) e o padrão de fibra ITU-T G.652.D / G.657.A2. Comprar cabo homologado evita problemas em fiscalização e garante a qualidade do enlace. Veja a linha completa em Rede / Fibra.
