PLACAS FXO

A placa FXO (Foreign Exchange Office) é uma placa PCI ou PCI-Express que liga o seu servidor Asterisk às linhas analógicas da operadora (troncos POTS da rede pública/PSTN). Você instala a placa em um slot livre do servidor, conecta os cabos RJ11 das linhas externas e o Asterisk passa a fazer e receber chamadas pela rede fixa, roteando o tráfego entre ramais IP e a telefonia analógica.

Cada porta FXO termina uma linha da operadora — então o número de portas equivale ao número de linhas simultâneas. Há modelos de 1, 4 e 8 portas. É a peça que transforma um servidor Linux em um PABX IP híbrido. Veja toda a linha em placas analógicas. Clientes LojaMundi contam com suporte técnico gratuito para clientes LojaMundi para dimensionar e instalar.

Use placa FXO para conectar as linhas da operadora (troncos externos) ao Asterisk; use placa FXS para conectar ramais analógicos internos — telefones comuns, fax e aparelhos analógicos — ao PABX. Em resumo: FXO recebe a linha de fora; FXS alimenta o aparelho de dentro com a tensão de toque.

Na prática, se você quer trazer as linhas da rua para o servidor, é FXO; se quer ligar telefones convencionais ao PABX, é FXS. Nas placas Digium, os módulos FXO são vermelhos e os FXS são verdes, e existem placas mistas (ex.: 4 FXO + 4 FXS) que fazem os dois papéis. As placas de ramal estão em placas FXS; a linha completa, em placas analógicas.

Encaixe a placa em um slot PCI ou PCI-Express livre, ligue o servidor e confirme o reconhecimento com lspci -n (vendor ID d161, da Digium). Em seguida, carregue o driver DAHDI com modprobe wctdm24xxp e aplique a configuração com dahdi_cfg -vv.

No /etc/dahdi/system.conf, declare as portas FXO com sinalização kewlstart (fxsks = 1-8) — lembrando da regra: porta FXO usa sinalização fxs. No chan_dahdi.conf use signalling = fxs_ks. Para reduzir o eco da linha, rode fxotune -i 4 e calibre cada canal. Distribuições recomendadas: CentOS, Debian, Red Hat e Ubuntu, com kernel 2.6+. Precisa de ajuda? Clientes LojaMundi têm suporte técnico gratuito para clientes LojaMundi na instalação. Detalhes do modelo em placas analógicas.

A placa FXO é instalada dentro do servidor (slot PCI/PCI-Express) e fala direto com o Asterisk via DAHDI; o gateway FXO é um equipamento externo que entrega as linhas ao PABX por rede (SIP), sem abrir o servidor.

Escolha a placa quando você tem um servidor dedicado com slot disponível e quer baixo custo por porta e baixa latência com Asterisk on-premise. Escolha o gateway quando o PABX está virtualizado ou em nuvem (onde não há slot físico), quando você não quer hardware interno, ou para levar as linhas a outro ponto da rede. Os dois terminam as mesmas linhas analógicas da operadora — muda a forma de conectar. Veja as opções em gateway VoIP FXO. Clientes LojaMundi têm suporte técnico gratuito para clientes LojaMundi para decidir.

Sim. Para a Central IP Intelbras CIP 850 existe a placa de expansão 2 FXO, que adiciona 2 juntores analógicos (linhas externas da operadora) por placa, em modularidade de 2 em 2. A CIP 850 aceita até 4 placas analógicas — ou seja, até 8 portas FXO — e reconhece a placa automaticamente, com identificador de chamadas (BINA por DTMF/FSK), bloqueio de chamadas a cobrar (DDC) e fax por juntor.

Atenção: as placas FXO da Digium (TDM/AEX) são feitas para servidores Asterisk e não encaixam na CIP 850 — cada plataforma usa a sua própria placa. Confira os modelos disponíveis em placas analógicas. Clientes LojaMundi têm suporte técnico gratuito para clientes LojaMundi para a configuração.

Depende do modelo — e cada porta FXO termina uma linha da operadora, então o número de portas é igual ao número de linhas externas simultâneas. Na linha para Asterisk você encontra:

• 1 porta: AX100P (PCI) e o módulo X100M;
• 4 portas: Digium TDM410P (PCI) e o módulo Quad Trunk X400M;

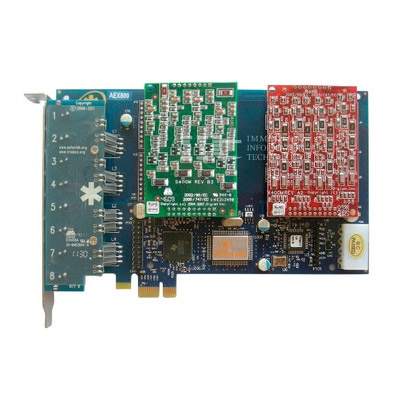

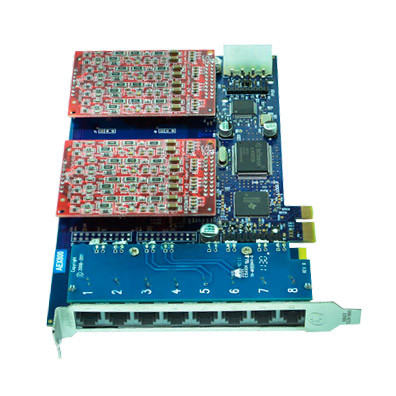

• 8 portas: TDM800P (PCI) e AEX800 (PCI-Express).

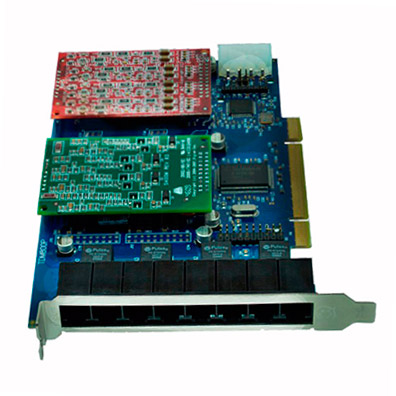

As placas modulares Digium TDM800/AEX800 aceitam até 2 módulos quad FXO, somando 8 linhas, e há versões mistas como a TDM800P 4 FXO + 4 FXS. Dimensione pelo pico de chamadas externas simultâneas: se o tronco vai além de 8 linhas, combine placas ou parta para entroncamento digital. Veja os modelos em placas analógicas.

Sim. As placas FXO Digium e compatíveis funcionam em qualquer sistema baseado em Asterisk com DAHDI — Asterisk puro, Issabel, FreePBX, Elastix e Trixbox — usando o driver wctdm24xxp (a camada DAHDI é a mesma em todas elas).

Requisitos: Linux com kernel 2.6 ou superior e os headers instalados; modelos mais antigos com Zaptel também rodam em kernel 2.4. Distribuições recomendadas pelo fabricante: CentOS, Debian, Red Hat e Ubuntu. Quanto ao barramento, escolha pela placa-mãe: PCI (TDM410P / TDM800P) ou PCI-Express (AEX800) — não há versão para slot AGP. Clientes LojaMundi têm suporte técnico gratuito para clientes LojaMundi para validar a compatibilidade com o seu servidor e PABX IP.

Linhas analógicas geram eco, e a placa FXO trata isso de três formas. Por padrão, o cancelamento é por software no DAHDI, com o algoritmo mg2, ajustável em 16, 32, 64 ou 128 ms. Para eco severo, há o software HPEC da Digium ou o módulo de hardware opcional VPMADT032/VPMOCT032, que entrega 128 ms (1024 taps) por canal com algoritmo G.168 certificado.

Em campo, o utilitário fxotune (fxotune -i 4) detecta os módulos FXO e calibra cada porta contra o eco da linha local; salve os parâmetros e recarregue no boot com fxotune -s. Se o eco persistir mesmo após o tune, normalmente é a impedância da linha — clientes LojaMundi contam com suporte técnico gratuito para clientes LojaMundi para ajustar.
