Placa Digium TDM410P 4 FXO - Asterisk, Elastix e PABX IP com 4 Linhas Analógicas

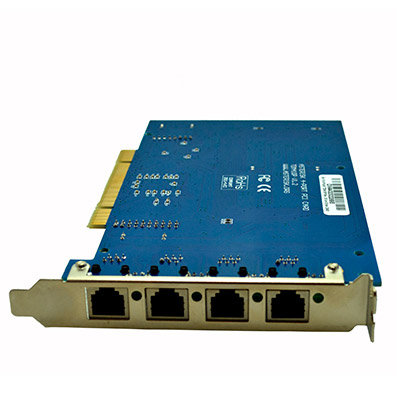

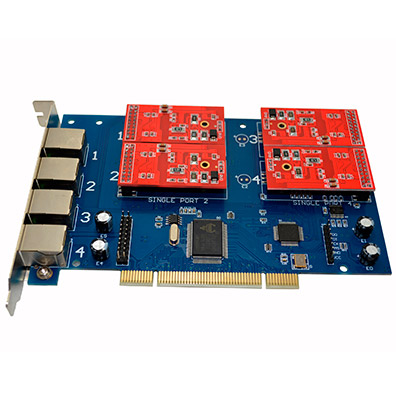

A TDM410P comporta 4 linhas analógicas da operadora, conectadas por meio de 4 portas FXO em conectores RJ11 dispostos no bracket. As portas são numeradas em sequência de 1 a 4 e cada uma corresponde diretamente a um módulo single-channel Loopstart instalado na placa.

A placa é compatível com Asterisk, Trixbox e Elastix, usando os drivers Dahdi ou Zaptel. Roda sobre kernel Linux 2.4.x ou 2.6.x e exige Asterisk 1.4.20 ou superior com Zaptel 1.4.11 ou superior. As distribuições Linux recomendadas pela Digium são Debian, Fedora e Red Hat.

A placa exige um slot PCI 2.2 ou superior, com chaveamento universal de 3,3 V ou 5,0 V. Opera em 32 bits a 33 MHz e ocupa formato half-length full-height. Não é compatível com slots AGP ou PCI Express - para PCI-Express existe o modelo AEX410.

O servidor que vai receber a placa precisa de, no mínimo:

• Processador Pentium III 800 MHz ou superior.
• 64 MB de RAM (recomendado 128 MB).
• Slot PCI 2.2 disponível.

Para a configuração com 4 módulos FXO, não é necessária alimentação adicional - a energia vem do próprio slot PCI. O conector de 4 pinos 12 V (tipo HDD) só é exigido quando há módulos FXS instalados, pois estes precisam de tensão para gerar a corrente de toque.

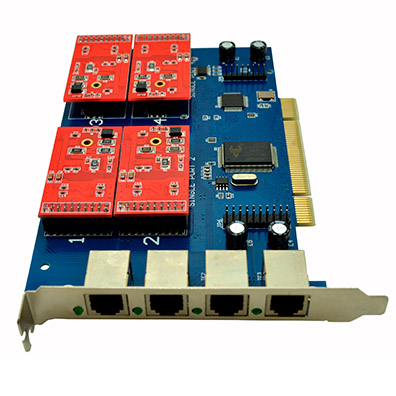

Os módulos FXO têm cor vermelha e os módulos FXS são verdes. Na TDM410P de 4 FXO, todos os 4 módulos single Loopstart instalados são vermelhos. As linhas externas (PSTN) devem ser conectadas exclusivamente às portas FXO.

A sinalização é configurada no arquivo /etc/zaptel.conf. Para uma TDM410P com 4 portas FXO, a configuração é:

fxsks=1,2,3,4
loadzone=us
defaultzone=us

Lembre-se: portas FXO usam sinalização FXS (fxsks) e vice-versa. O carregamento do driver é feito com modprobe wctdm24xxp seguido de ztcfg -vv.

Sim, de forma opcional via módulo de hardware VPMADT032 baseado em DSP. Ele oferece até 32 canais de cancelamento com 128 ms (1024 taps) por canal, algoritmo Toll-Quality G.168 certificado pela AT&T, gerador de ruído de conforto, detecção de double-talk e cancelamento de múltiplas reflexões. Sem o módulo, é possível usar o cancelamento por software incluído no Zaptel ou o HPEC da Digium.

Cada porta é um RJ11 de 6 pinos com a seguinte pinagem:

• Pinos 1, 2, 5 e 6: não utilizados.
• Pino 3: Tip.
• Pino 4: Ring.

Para conexão à rede telefônica, use cabos com bitola mínima de 26 AWG ou superior.

A placa atende a um amplo conjunto de normas internacionais:

• Segurança: IEC 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1 e AS/NZS 60950-1.
• EMC: FCC Part 15 Classe A, EN 55022 Classe A, EN 55024 e ICES-003.
• Telecom: FCC Part 68, TIA-968-B, IC CS-03, TBR 21, AS/CA S002 e S003.
• Europa: CE Mark conforme diretivas 2014/30, 2014/35 e 2011/65 (RoHS).

Após instalar a placa fisicamente, inicialize o Linux e execute no terminal:

lspci -n | grep d161

A saída deve exibir o identificador 8005, que corresponde ao modelo TDM410. Se o identificador não aparecer, o equipamento não é compatível com PCI 2.2 ou a placa não foi reconhecida.

A Digium oferece 5 anos de garantia de hardware e a placa mantém MTBF superior a 1 milhão de horas. É fabricada em planta certificada ISO 9001:2001 nos Estados Unidos. Pela Lojamundi, o produto é novo, com garantia de 1 ano, suporte técnico especializado e troca em 7 dias.
