PLACAS FXS

A placa FXS conecta telefones; a placa FXO conecta linhas. FXS (Foreign Exchange Station, portas verdes) gera a tensão de toque e liga telefones e faxes analógicos como ramais do Asterisk. FXO (Foreign Exchange Office, portas vermelhas) termina as linhas analógicas da operadora (PSTN) que chegam à central. Na prática: use FXS para distribuir ramais internos e FXO para receber linhas externas.

Muitas placas aceitam os dois tipos: a AEX800 tem 2 bancos que combinam módulos verdes (FXS) e vermelhos (FXO), e a TDM410P mistura módulos FXS_100 e FXO_100 nas 4 portas. Se você só precisa de linhas da operadora, veja a subcategoria Placas FXO. Dúvidas no dimensionamento? Conte com o suporte técnico gratuito para clientes Lojamundi.

A diferenca esta no formato: a placa FXS é interna e o gateway FXS é externo. A placa FXS é instalada em um slot PCI ou PCI Express do próprio servidor Asterisk, transformando o PC em central telefonica - é a opção destas páginas, como a TDM800P e a AEX800. Já o gateway FXS é um equipamento de rede independente, ligado por cabo Ethernet, que entrega portas para telefones analógicos sem ocupar slot no servidor.

Escolha a placa FXS quando você monta o Asterisk no próprio hardware e quer integração direta via driver DAHDI. Prefira o gateway FXS quando precisa de uma solução em rede, sem abrir o servidor, ou quando os ramais ficam distantes. Precisa decidir? O suporte técnico gratuito para clientes Lojamundi ajuda a comparar.

Varia de 1 a 8 portas FXS por placa, conforme o modelo. Cada porta FXS liga um telefone analógico como ramal. No nosso catalogo: a TDM410P oferece 4 portas; a TDM800P e a AEX800 chegam a 8 portas FXS em conectores RJ-11. Para expansão modular, o modulo S110M adiciona 1 porta e o S400M adiciona 4 (quad).

Placas portadoras maiores, como a TDM2400P, aceitam até 6 módulos quad - total de 24 portas FXS. Dimensione pela quantidade de ramais analógicos que precisa atender e deixe folga para crescimento. Em dúvida sobre o modelo ideal, o suporte técnico gratuito para clientes Lojamundi orienta. Veja todas as opções em Placas Analógicas.

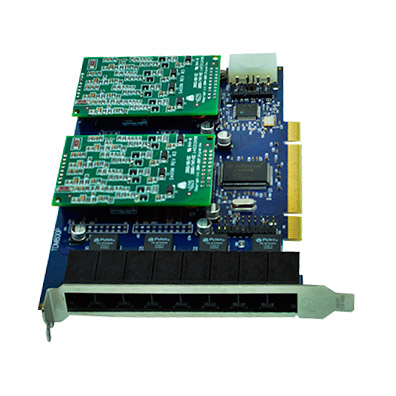

Depende do modelo: placas com módulos FXS geralmente exigem energia de 12V. As portas FXS geram a tensão de toque que faz o telefone tocar, e isso consome força. Na TDM800P e na AEX800, é preciso conectar o cabo de 12V de 4 pinos (mesmo padrao de fonte de HD) ao conector branco na traseira da placa - sem ele, as portas FXS não funcionam. Já a TDM410P dispensa fonte adicional para seus módulos FXS.

Se o gabinete não tiver cabo de 12V livre, a Digium oferece o acessório PWR2400B, um bracket que recebe energia DC externa. Ficou em dúvida sobre a alimentação do seu servidor? O suporte técnico gratuito para clientes Lojamundi ajuda a planejar.

Uma placa FXS é uma placa interna que transforma um servidor em central telefonica para ramais analógicos. Instalada em slot PCI ou PCI Express, ela fornece portas FXS (Foreign Exchange Station, sempre verdes) para ligar telefones e faxes analógicos comuns a um PBX Asterisk. Cada porta FXS gera a tensão de campainha que faz o aparelho tocar e cuida da comunicacao com o ramal.

No catalogo Lojamundi há opções de 1 a 8 portas: TDM410P (4, PCI), TDM800P (8, PCI), AEX800 (8, PCIe) e módulos avulsos. Todas funcionam no Asterisk via driver DAHDI. Para receber linhas da operadora em vez de ramais, veja as Placas FXO. Conte com o suporte técnico gratuito para clientes Lojamundi na instalação. Explore tudo em Placas Analógicas.

Sim. As placas FXS usam o driver DAHDI wctdm24xxp e funcionam com Asterisk e seus derivados. Modelos como TDM800P e AEX800 são reconhecidos pelo pacote DAHDI (antigo Zaptel), e a TDM410P roda em Asterisk, Trixbox e Elastix. A sinalização tipica dos canais FXS é a fxoks (kewlstart). O sistema operacional é sempre Linux - as distribuições recomendadas incluem CentOS, Debian, Red Hat e Ubuntu, com kernel 2.6 ou superior.

Por serem similar Digium, os módulos são intercambiáveis com os S100M/X100M da Digium, aproveitando drivers e configurações já validados. Para casar a versão de Asterisk e DAHDI com a sua placa, o suporte técnico gratuito para clientes Lojamundi orienta. Quer integrar tudo a um PBX IP? Tambem ajudamos no projeto.

Escolha pelo tipo de slot livre na placa-mãe do servidor. Se o seu servidor tem slots PCI tradicionais (32 bits, 33 MHz), use a TDM410P (4 portas) ou a TDM800P (8 portas) - ambas são PCI 2.2 e aceitam slots de 3,3V ou 5V. A TDM800P não funciona em slots PCI Express nem AGP.

Se a placa-mãe só tem slots PCI Express, a opção e a AEX800 (ou a AEX800E), que é PCI Express x1 e roda em qualquer slot PCIe (x1, x4, x8 ou x16). Placas-mae atuais costumam ter mais slots PCIe do que PCI, então confira antes de comprar. Na dúvida sobre o slot do seu equipamento, o suporte técnico gratuito para clientes Lojamundi ajuda a identificar.

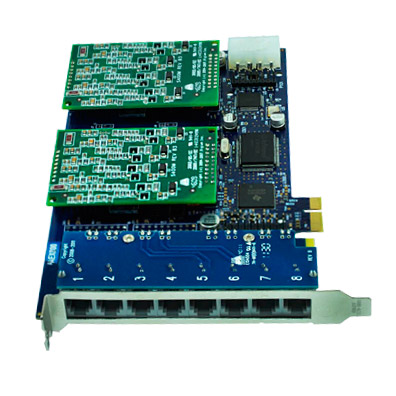

Sim, nas placas que aceitam módulos você combina FXS e FXO livremente. A AEX800 tem 2 bancos: cada um recebe 1 modulo quad ou 2 módulos single, misturando verdes (FXS, para telefones) e vermelhos (FXO, para linhas) até 8 canais. A TDM410P tambem aceita qualquer combinação de módulos FXS_100 e FXO_100 nas suas 4 portas.

Assim, em uma única placa você pode, por exemplo, ter 4 ramais analógicos (FXS) e 4 linhas da operadora (FXO). Os módulos são identificados por cor e intercambiáveis com os da Digium. Se precisar só de linhas externas, veja as Placas FXO; se precisar só de ramais, fique nas FXS. O suporte técnico gratuito para clientes Lojamundi ajuda a montar a combinação certa.

Sim. As placas similar Digium da Lojamundi usam os mesmos drivers e configurações da Digium. A TDM410P, por exemplo, é compatível em hardware e software com a Digium TDM400P, e seus módulos são intercambiáveis com os S100M (FXS) e X100M (FXO) da Digium. As placas TDM800P e AEX800 são reconhecidas pelo mesmo driver DAHDI wctdm24xxp.

Na prática, você aproveita toda a documentacao, os drivers e as configurações de Asterisk já validados para as placas Digium, com um custo menor. Isso facilita substituições e expansões em parques já instalados. Para garantir que a placa case com a sua versão de Asterisk e DAHDI, conte com o suporte técnico gratuito para clientes Lojamundi.

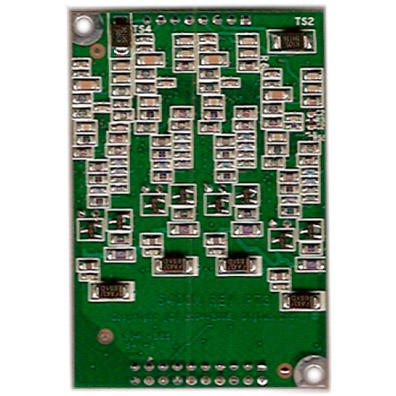

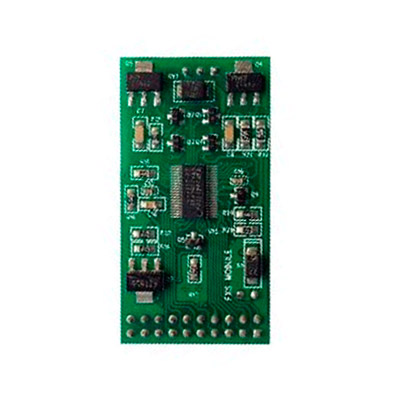

Sim. As placas portadoras recebem módulos FXS para crescer conforme a necessidade. O modulo S110M adiciona 1 porta FXS (single) e o S400M adiciona 4 portas (quad). Eles se instalam nas placas portadoras: a AEX800 tem 2 bancos (cada um aceita 1 quad ou 2 single) e placas maiores, como a TDM2400P, comportam até 6 módulos quad - chegando a 24 portas FXS.

Os módulos FXS são sempre verdes e, por serem intercambiáveis com os da Digium, dão flexibilidade para misturar com módulos FXO vermelhos e ajustar a proporção de ramais e linhas. Lembre que toda configuracao com módulos FXS exige a alimentação de 12V da placa. Precisa dimensionar a expansão? O suporte técnico gratuito para clientes Lojamundi orienta.
