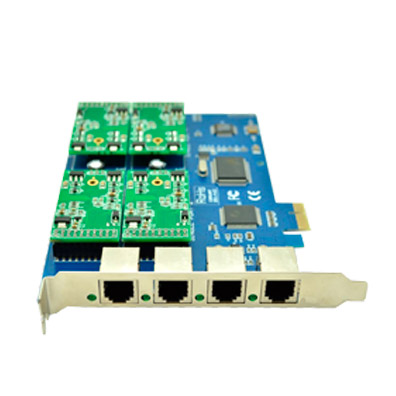

Foto 1 do produto Placa Asterisk AEX410 4FXS PCI-Express com 4 Módulos FXS (similar Digium) para Ramais Analógicos

Calcular Frete e Prazo

Não sei meu CEP

Placa Asterisk AEX410 4FXS PCI-Express com 4 Módulos FXS (similar Digium) para Ramais Analógicos

Name: Placa Asterisk AEX410 4FXS PCI-Express com 4 Módulos FXS (similar Digium) para Ramais Analógicos
Brand: Lojamundi
SKU: 000000023
Price: 694.94 BRL
Availability: InStock

(cód. 000000023)

Suporte grátis para a instalação básica deste produto, para clientes Lojamundi.

Pronta Entrega

No Boleto ou Pix

Desconto de 12% - Opção mais vantajosa

Pague apenas R$ 694,94
Economize R$ 94,76 no Pix

No Cartão de Crédito

R$ 789,70 em 10x sem juros de R$ 78,97

R$ 718,63 em 1x com 9% de desconto

Adicionar ao Carrinho

Atenção: Restam apenas 4 unidades.

Calcular Frete e Prazo

Não sei meu CEP

O que é a Placa Asterisk AEX410 4FXS PCI-Express (similar Digium)?

A Placa Asterisk AEX410 4FXS PCI-Express (similar Digium) é uma interface de telefonia analógica PCI-Express com 4 portas RJ11 equipadas com módulos FXS (verdes), usada com servidores Asterisk em Linux para conectar telefones analógicos ao seu PBX. Indicada para escritórios e centrais corporativas que precisam ampliar ramais analógicos sem depender de gateways externos.

A placa oferece 4 ramais FXS em formato half-length com barramento PCI-Express x1, compatível com slots x1, x4, x8 e x16, e suporta cancelamento de eco por software HPEC com até 1024 taps (128 ms) por canal. Pode ser combinada ao módulo opcional VPMADT032 para cancelamento de eco em hardware, liberando CPU e mantendo qualidade de voz tipo toll.

Equipamento novo, com garantia de 1 ano, suporte técnico especializado da Lojamundi e troca em 7 dias sem burocracia.

4 módulos FXS verdes para conectar telefones analógicos diretamente ao Asterisk.
Barramento PCI-Express x1 compatível com PCI-E 1.0 ou superior em qualquer lane (x1, x4, x8, x16).
Cancelamento de eco HPEC até 128 ms por canal e suporte ao módulo VPMADT032 em hardware.

Solução pronta para telefonia IP, integração com a PSTN e infraestrutura de comunicação corporativa baseada em Asterisk.

Placa Asterisk AEX410 4FXS PCI-Express (similar Digium) – 4 Ramais Analógicos para Servidores Asterisk

A Placa Asterisk AEX410 4FXS PCI-Express (similar Digium) é uma interface de telefonia analógica da série Analog 410, projetada para conectar até 4 telefones analógicos a um servidor Asterisk através de uma única placa PCI Express. Com ela, é possível montar uma central telefônica corporativa rodando em hardware PC padrão com Linux.

4 Portas FXS para Telefones Analógicos

A placa conta com 4 portas RJ11 no bracket, cada uma correspondendo a um módulo single. Nesta configuração, todos os 4 slots vêm populados com módulos FXS verdes, que iniciam e enviam tensão de toque para os aparelhos. Cada porta funciona como um ramal independente, ideal para conectar telefones analógicos comuns ao seu PBX Asterisk.

A interface FXS (Foreign Exchange Station) é usada do lado interno do PBX e fornece tom de discagem, bateria e corrente de toque para os terminais analógicos, permitindo o uso de telefones convencionais como ramais do servidor.

Barramento PCI Express Compatível com Slots x1, x4, x8 e x16

A AEX410 utiliza barramento PCI Express x1 conforme a especificação PCI-E 1.0 ou superior, funcionando em qualquer slot PCI Express, incluindo lanes x4, x8 e x16. Isso amplia a compatibilidade com placas-mãe modernas, em que slots PCI tradicionais já não estão disponíveis.

O formato half-length facilita a instalação em servidores e gabinetes com espaço interno reduzido.

Tecnologia VoiceBus e Compatibilidade Ampla

A placa emprega a tecnologia VoiceBus, baseada em chip de interface bus-mastering padrão da indústria, eliminando a necessidade de gateways externos para integrar telefones analógicos ao Asterisk. Os módulos de tronco e estação são intercambiáveis, permitindo combinar interfaces conforme a necessidade da operação.

Cancelamento de Eco em Software e Hardware

A AEX410 oferece duas estratégias para qualidade de voz superior:

HPEC – Cancelamento por Software

Software High Performance Echo Cancellation com até 1024 taps (128 ms) por canal, executado na CPU do host.

VPMADT032 – Cancelamento por Hardware

Módulo opcional baseado em DSP Octasic, com 1024 taps de cancelamento em todos os canais e algoritmo G.168 compliant.

Recursos Avançados

Processador não-linear dinâmico, gerador de ruído de conforto, busca automática de tail e detecção de double-talk.

Alimentação dos Módulos FXS

Como a placa vem com módulos FXS, é necessário conectar um cabo de alimentação 12V de 4 pinos (tipo conector de disco rígido) na parte traseira da placa. Caso o servidor não tenha conector 12V disponível, é possível usar o adaptador opcional PWR2400B, que fornece alimentação por uma fonte DC externa.

Compatibilidade com Asterisk e Linux

A placa é homologada para uso com Linux kernel 2.6 ou superior, com distribuições recomendadas como Debian, Fedora e Red Hat. Requer Asterisk 1.4.20 ou superior e drivers Zaptel 1.4.11 ou superior para funcionamento adequado.

Os requisitos mínimos de hardware são modestos: processador Pentium III 500 MHz ou superior, 64 MB de RAM e um slot PCI Express disponível.

Aplicações Práticas

Substituição de channel banks em centrais analógicas.
Aplicações SOHO (escritórios pequenos e home office).
Soluções para pequenas e médias empresas.
Terminação de gateway para telefones e linhas analógicas.

Especificações Técnicas

Dimensões: 16,46 × 10,67 × 1,72 cm (half-length).
Peso base: 99,22 g sem módulos; +11,34 g por módulo single; +17,86 g com VPMADT032.
Conectores: 4 portas RJ-11 de 6 pinos.
Barramento: PCI Express x1, compatível com PCI-E 1.0 ou superior.
Alimentação adicional: conector 12V de 4 pinos para módulos FXS.
Temperatura de operação: 0 °C a 50 °C.
Umidade: 10% a 90% sem condensação.
Consumo máximo: até 5 W em 12V (configuração 4FXS em 3REN).

Certificações e Conformidade

A AEX410 atende a normas internacionais de EMC (FCC Part 15 Class A, EN 55022 e EN 55024), de segurança elétrica (IEC 60950-1, UL 60950-1, EN 60950-1) e de telecom analógico (TBR 21, FCC Part 68, IC CS-03 e AS/CA S002/S003), além de portar a marcação CE e estar em conformidade com as diretivas europeias RoHS e RTTE.

Garantia e Suporte Lojamundi

Produto novo, com garantia de 1 ano, suporte técnico especializado da Lojamundi e troca em 7 dias sem burocracia. Confira também nossa linha de PABX IP para complementar sua solução de telefonia corporativa.

Garantia e Política de Troca

Garantia: 1 ano contra defeitos de fabricação

Condição: Produto novo e lacrado

Nota Fiscal: Sempre emitida, para pessoa física (CPF) ou empresa (CNPJ)

Troca ou Devolução: Em até 7 dias — ver política completa.

Software e Requisitos

Sistema operacional: Linux kernel 2.6 ou superior

Distribuições recomendadas: Debian, Fedora, Red Hat

Versão mínima do Asterisk: Asterisk 1.4.20 ou superior

Driver: wctdm24xxp (Zaptel)

Hardware mínimo: Pentium III 500 MHz, 64 MB RAM

Certificações e Conformidade

EMC – Emissão: FCC Part 15 Class A, ICES-003, EN 55022:2010

EMC – Imunidade: EN 55024:2010

Segurança: IEC 60950-1, UL 60950-1, EN 60950-1, CSA C22.2 No. 60950-1

Telecom analógico: TBR 21, FCC Part 68, IC CS-03, AS/CA S002/S003

Marcação CE: Em conformidade com diretivas RTTE e RoHS Recast

Portas e Interfaces

Portas analógicas: 4 portas RJ-11 de 6 pinos

Módulos instalados: 4 módulos FXS (verdes)

Capacidade de módulos: Até 4 módulos single (FXS ou FXO)

Pinagem RJ11: Pino 3 = Tip / Pino 4 = Ring

Barramento e Compatibilidade

Tipo de barramento: PCI Express x1

Compatibilidade de slot: Slots PCI-E x1, x4, x8 e x16

Formato: Half-length full-height

Tecnologia: VoiceBus (bus-mastering)

Áudio e Cancelamento de Eco

Cancelamento de eco por software: HPEC até 1024 taps (128 ms) por canal

Cancelamento de eco por hardware: Módulo opcional VPMADT032

Algoritmo do módulo de hardware: G.168 compliant, certificado AT&T

Recursos do DSP: Processador não-linear dinâmico, gerador de ruído de conforto, detecção de double-talk

Dimensões e Peso

Dimensões (datasheet): 16,46 × 10,67 × 1,72 cm

Peso base: 99,22 g (sem módulos)

Peso por módulo single: +11,34 g

Peso do VPMADT032: +17,86 g

Alimentação e Consumo

Conector adicional: 12V de 4 pinos (tipo HD)

Consumo em 5,0V: 0 W (modelos AEX)

Consumo máximo em 12V (4FXS / 3REN): 5 W

Alimentação alternativa: Bracket opcional PWR2400B (fonte DC externa)

Ambiente Operacional

Temperatura de operação: 0 °C a 50 °C

Temperatura de armazenamento: -20 °C a 65 °C

Umidade: 10% a 90% sem condensação

Operação com PWR2400B: 0 °C a 40 °C

* As especificações técnicas podem variar conforme o modelo da série. Em caso de dúvidas, entre em contato pelos nossos canais de atendimento.

Curso do produtoAprenda a instalar e configurar como um especialista

Assista ao curso completo do Placa Asterisk AEX410 4FXS PCI-Express com 4 Módulos FXS (similar Digium) para Ramais Analógicos — passo a passo, do básico ao avançado, direto com os especialistas da Lojamundi.

Assistir curso

Acesse o blog da LojaMundi e saiba tudo sobre Placa Asterisk AEX410 4FXS PCI-Express com 4 Módulos FXS (similar Digium) para Ramais Analógicos e vários outros produtos.

Perguntas Frequentes

A placa possui 4 portas RJ-11 no bracket, todas ocupadas por módulos FXS verdes. Cada porta funciona como um ramal analógico independente, permitindo conectar até 4 telefones convencionais ao servidor Asterisk.

A AEX410 é uma placa PCI Express x1 e funciona em qualquer slot PCI-E compatível, incluindo as lanes x1, x4, x8 e x16. Ela não pode ser usada em slots PCI tradicionais nem em slots AGP.

Sim. Como esta configuração inclui módulos FXS, é necessário conectar um cabo de alimentação 12V de 4 pinos (tipo conector de HD) na traseira da placa. Caso o servidor não tenha esse conector disponível, é possível usar o bracket opcional PWR2400B com fonte DC externa.

A placa é suportada apenas em Linux, com kernel 2.6 ou superior. As distribuições recomendadas são Debian, Fedora e Red Hat. É necessário Asterisk 1.4.20 ou superior e drivers Zaptel 1.4.11 ou superior.

Existem duas opções:

HPEC (software): cancelamento por software com até 1024 taps (128 ms) por canal, executado na CPU.
VPMADT032 (hardware): módulo DSP opcional com cancelamento de eco em hardware, certificado G.168, que libera a CPU do host.

Segundo o datasheet, a placa mede 16,46 × 10,67 × 1,72 cm (formato half-length) e pesa 99,22 g sem módulos. Cada módulo single adiciona 11,34 g, e o módulo VPMADT032 adiciona 17,86 g.

Na configuração com 4 módulos FXS em 3REN, o consumo máximo na linha de 12V é de 5 W. Em 5,0V o consumo dos modelos AEX é de 0 W, pois a placa não exige potência adicional do slot PCI-E.

A faixa de temperatura de operação é de 0 °C a 50 °C e a de armazenamento de -20 °C a 65 °C. A umidade suportada é de 10% a 90% sem condensação. Quando utilizada com o PWR2400B, a operação fica limitada de 0 °C a 40 °C.

A placa atende a normas de EMC (FCC Part 15 Class A, ICES-003, EN 55022, EN 55024), de segurança (IEC 60950-1, UL 60950-1, CSA C22.2 No. 60950-1, EN 60950-1) e de telecom analógico (TBR 21, FCC Part 68, IC CS-03, AS/CA S002 e S003). Também possui marcação CE e conformidade com as diretivas RTTE e RoHS Recast.

O datasheet indica seu uso para:

Substituição ou alternativa a channel banks.
Aplicações SOHO (Small Office Home Office).
Soluções para pequenas e médias empresas (SMB).
Terminação de gateway para telefones e linhas analógicas.

Após o boot do Linux, execute o comando lspci -n | grep d161. A AEX410 deve aparecer com o identificador 8006. Se nenhum identificador for exibido, o servidor não é compatível com PCI 2.2 ou superior.

No arquivo /etc/zaptel.conf, módulos FXS verdes usam sinalização FXO (kewl start). Para esta placa com 4 portas FXS, configure: fxoks=1,2,3,4. Em seguida, ajuste o loadzone e o defaultzone para o seu país e carregue o driver com modprobe wctdm24xxp seguido de ztcfg -vv.
