MÓDULOS

A compatibilidade depende da família da placa hospedeira — o módulo precisa ser do mesmo padrão da placa em que vai encaixar. Veja as combinações que trabalhamos:

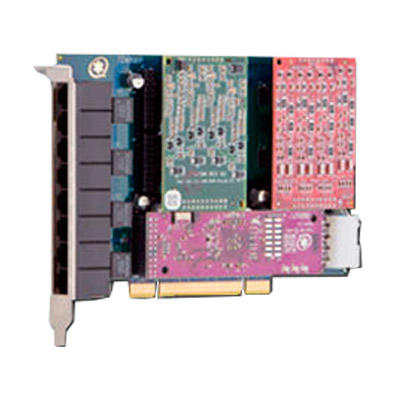

• Digium/Asterisk: módulo X100M (1 porta) na TDM400P/TDM410P; módulo X400M quad (4 portas) nas TDM800, AEX800, TDM2400 e AEX2400 (até 24 portas).

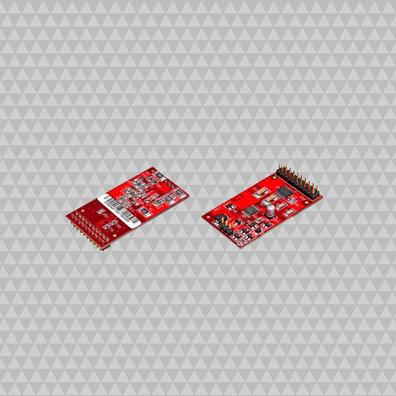

• ATCOM: módulos AX110X (FXO) e AX110S (FXS) na placa AX-400P/AXE-400P, com até 4 portas combinadas — o AX110X é pin-to-pin compatível com o Digium X100M.
• Sangoma: módulo FXO-2 (2 portas) no cartão REMORA das placas A200/A400, escalando de 2 a 24 portas.

Na dúvida sobre qual módulo encaixa na sua placa, conte com o suporte técnico gratuito para clientes LojaMundi. Veja também as placas FXO e as placas FXS.

Módulos para placas analógicas são daughter cards (placas-filha) que encaixam em uma placa hospedeira PCI/PCI-E instalada no servidor Asterisk. Cada módulo adiciona portas analógicas à central, em dois tipos: FXO, que termina as linhas vindas da operadora (PSTN), e FXS, que conecta ramais analógicos como telefones, fax ou interfones. Em vez de trocar a placa inteira, você amplia a quantidade de linhas e ramais apenas acrescentando módulos nos slots livres — por isso a solução é modular e cresce com a sua necessidade. São compatíveis com plataformas como Asterisk, Elastix e FreeSWITCH via driver DAHDI. Exemplos no nosso catálogo: módulo FXO AX110X e módulo Sangoma FXO-2. Para escolher o módulo certo, conte com o suporte técnico gratuito para clientes LojaMundi.

Sim. O design modular das placas hospedeiras permite combinar módulos FXO (linhas da operadora) e FXS (ramais analógicos) na mesma placa — cada slot vira FXO ou FXS conforme o módulo que você encaixar. Na ATCOM AX-400P, por exemplo, você monta até 4 portas combinando livremente AX110X (FXO) e AX110S (FXS). Nas Sangoma A200/A400, os módulos FXO-2 e FXS-2 dividem os soquetes do cartão REMORA, escalando de 2 a 24 portas. Isso deixa o dimensionamento flexível: se amanhã você precisar de mais troncos da operadora ou mais ramais, basta trocar ou acrescentar o módulo correspondente, sem trocar a placa inteira. Para planejar a combinação ideal de FXO e FXS do seu projeto, fale com o suporte técnico gratuito para clientes LojaMundi.

Resumo: FXO conecta o PBX à operadora; FXS conecta o PBX aos seus telefones. O módulo FXO (Foreign Exchange Office) liga-se às linhas de tronco analógicas da PSTN e recebe a tensão de toque e a bateria — use FXO para receber e fazer ligações externas pela operadora. Cada canal FXO equivale a uma linha telefônica recebida. Já o módulo FXS (Foreign Exchange Station) fica do lado interno da central e fornece tensão de campainha e bateria para o ramal — use FXS para ligar telefones, fax ou interfones analógicos. É necessário um canal FXS por telefone conectado. Na prática, a maioria dos projetos usa os dois: FXO para os troncos e FXS para os ramais. Conheça as placas FXO e as placas FXS.

O VPM (por exemplo VPM032 ou VPMOCT032) é um módulo de cancelamento de eco em hardware que se instala na placa hospedeira, não no módulo FXO/FXS. Ele usa DSP com algoritmo G.168, até 128 ms (1024 taps) por canal, tratando o eco sem sobrecarregar a CPU do servidor. Por padrão, os módulos FXO/FXS não cancelam eco em hardware — o Asterisk faz isso por software. Para chamadas pontuais isso costuma bastar; mas em grande volume de chamadas ou centrais com muitos canais, o VPM libera a CPU e reduz o risco de degradação de áudio. Nas placas Sangoma A200/A400, esse papel é feito pela placa-filha DSP opcional (G.168, 1024 taps / 128 ms). Em dúvida se o seu cenário precisa de VPM, fale com o suporte técnico gratuito para clientes LojaMundi.

A escolha depende de quantas linhas ou ramais você precisa por placa. Módulos de 1 porta — como o AX110X (FXO), o AX110S (FXS) e o X100M — adicionam uma linha por vez e são ideais para começar pequeno ou ajustar a quantidade exata de portas. Já os módulos quad (4 portas), como o X400M, entregam 4 canais de uma vez e aproveitam melhor as placas de alta densidade (a TDM2400/AEX2400 chega a 24 portas). Regra prática: poucas linhas, módulos de 1 porta; muitos troncos ou ramais, módulos quad para reduzir o número de placas. Lembre que cada canal FXO equivale a uma linha da operadora e cada canal FXS a um telefone. Para dimensionar a quantidade certa, conte com o suporte técnico gratuito para clientes LojaMundi.

Os módulos FXO/FXS funcionam com as principais plataformas de telefonia de código aberto e proprietárias, por meio das placas hospedeiras e do driver DAHDI (antigo Zaptel). A lista inclui Asterisk, Elastix, FreeSWITCH, trixbox, PBX in a Flash e Yate, além de soluções de IPPBX, IVR e gateway VoIP. As placas Sangoma agregam ainda compatibilidade com OPAL e CallWeaver. Vale destacar que a linha Digium é a única certificada para o Asterisk — afinal, o Asterisk foi criado pela própria Digium —, o que garante sinalização nativa e instalação sem alterar o código-fonte. Na prática, qualquer distribuição baseada em Asterisk com DAHDI reconhece os módulos. Para confirmar a compatibilidade com a sua central, fale com o suporte técnico gratuito para clientes LojaMundi.
