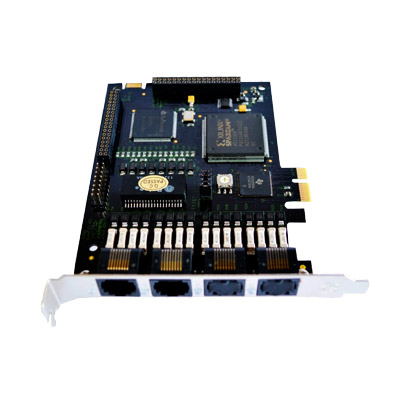

Foto 1 do produto Placa E1 TE220 PCI-Express 2 Portas 60 Canais (similar Digium) para Asterisk

Calcular Frete e Prazo

Placa E1 TE220 PCI-Express 2 Portas 60 Canais (similar Digium) para Asterisk

Name: Placa E1 TE220 PCI-Express 2 Portas 60 Canais (similar Digium) para Asterisk
Brand: Lojamundi
SKU: 000000922
Price: 2710.4 BRL
Availability: OutOfStock

(cód. 000000922)

Suporte grátis para a instalação básica deste produto, para clientes Lojamundi.

No Boleto ou Pix

Desconto de 12% - Opção mais vantajosa

Pague apenas R$ 2.710,40
Economize R$ 369,60 no Pix

No Cartão de Crédito

R$ 3.080,00 em 10x sem juros de R$ 308,00

R$ 2.802,80 em 1x com 9% de desconto

Produto esgotado! Clique no botão abaixo para reservar o seu e recebê-lo assim que chegar! 🛒🚚

Faça sua Reserva

Calcular Frete e Prazo

Não sei meu CEP

O que é a Placa E1 TE220 PCI-Express 2 Portas 60 Canais?

A Placa E1 TE220 PCI-Express 2 Portas 60 Canais (similar Digium) é uma interface de telefonia digital com duas portas T1/E1/J1 selecionáveis, desenvolvida para servidores Asterisk em ambientes corporativos, operadoras e provedores de serviços. Substitui equipamentos legados ao conectar PABX tradicionais ao mundo VoIP por meio de um link E1 PRI ou CAS.

Cada placa entrega 2 portas digitais que somam 60 canais de voz em modo E1, com suporte a PRI ISDN, CAS e E&M Wink. Opera nos modos a-Law, µ-Law e Linear, com cancelamento de eco por software no Asterisk ou pelo módulo de hardware VPMOCT64 (versão TE220B), que oferece 128 ms de cancelamento G.168 em todos os canais.

Produto novo, com garantia de 1 ano, suporte técnico especializado da Lojamundi e troca em 7 dias sem burocracia.

2 portas RJ45 T1/E1/J1 selecionáveis por jumper, com 60 canais de voz em E1.
Slot PCI-Express 1.0 X1 (compatível com X4, X8 e X16), placa half-length 3,3 V.
Compatível com PRI EuroISDN, Q.SIG, 4ESS, 5ESS, DMS100, National ISDN 2 e E&M.

Solução de telefonia digital para integração entre redes TDM e VoIP em centrais Asterisk.

Placa E1 TE220 PCI-Express 2 Portas 60 Canais (similar Digium) — Interface Digital T1/E1/J1 para Asterisk

A Placa E1 TE220 PCI-Express 2 Portas 60 Canais conecta seu servidor Asterisk à PSTN, a um channel bank ou a outro PBX por meio de duas interfaces digitais selecionáveis em modo T1, E1 ou J1. Com arquitetura bus-mastering, reduz o uso de CPU e aumenta a densidade de placas por servidor.

Duas Portas Digitais, 60 Canais de Voz

A placa traz 2 portas RJ45 T1/E1/J1 que suportam tráfego de voz e dados. Em modo E1 PRI, cada porta entrega 30 canais B + 1 canal D, totalizando 60 canais de voz simultâneos por placa.

A seleção entre T1, E1 ou J1 é feita por jumpers físicos na própria placa: jumper colocado habilita E1; jumper removido habilita T1.

Sinalização e Protocolos Suportados

A TE220 cobre o conjunto de sinalizações exigidas por operadoras e PABX legados, com pleno suporte a PRI ISDN e CAS.

PRI ISDN — CPE e NET

EuroISDN (Q.931/Q.921), National ISDN 1 e 2, AT&T 4ESS, Lucent 5ESS, Nortel DMS100 e Q.SIG.

CAS e E&M

E&M Wink, Feature Group B, Feature Group D, FXO e FXS (Ground Start, Loop Start e Loop Start com detecção de desconexão).

Modos de Dados

Cisco HDLC, HDLC, PPP, Multilink PPP e Frame Relay — útil para roteamento ponto a ponto sobre o mesmo link digital.

Cancelamento de Eco com Módulo VPMOCT64

Na versão TE220B, a placa é equipada com o módulo de hardware VPMOCT64 baseado em DSP Octasic, que oferece 128 ms (1024 taps) de cancelamento de eco em todos os canais, com algoritmo G.168.

O VPMOCT64 entra em operação automaticamente, salvo desativação explícita em chan_dahdi.conf. Sem o módulo, o Asterisk realiza o cancelamento por software via DAHDI.

Slot e Compatibilidade de Hardware

A TE220 é uma placa PCI-Express X1 compatível com PCI-E 1.0 ou superior. Funciona em qualquer slot PCI-E, incluindo lanes X4, X8 e X16.

Requisitos mínimos de servidor: processador 800 MHz Pentium III ou superior, 64 MB de RAM e um slot PCI-Express livre.

Drivers, DAHDI e Asterisk

Os drivers de código aberto são fornecidos pelo pacote DAHDI, com a biblioteca libpri para sinalização PRI. O módulo de kernel utilizado é o wct4xxp. A placa é identificada no barramento PCI pelo Vendor ID d161 e Device ID 0220.

Suporte oficial em Linux com kernel 2.6, distribuições recomendadas: CentOS, Debian, Red Hat e Ubuntu.

Sincronismo entre Múltiplas Placas

A porta de timing P1 permite encadear até 4 placas da série TE200 em daisy-chain, compartilhando a mesma fonte de sincronismo. O recurso é habilitado pelo parâmetro timingcable=1 no driver e evita corrupção em aplicações de dados, fax e voz que dependem de timing consistente entre spans.

Aplicações Recomendadas

Conexão de PABX legados a servidores VoIP via E1 PRI.
Gateways VoIP com suporte a SIP, H.323 e IAX.
Árvores complexas de URA/IVR com 60 canais simultâneos.
Pontes de conferência tipo Meet-Me.
Plataformas de cartões de chamada e tarifação.
Roteador de voz e dados sobre o mesmo link digital.

Especificações Físicas e Elétricas

Dimensões: 12,7 × 9,53 × 1,6 cm (placa half-length).
Peso: 100 g (sem módulo de cancelamento de eco).
Conectores: 2 portas RJ45 (8 pinos) para E1, T1, J1 ou PRI.
Barramento: PCI-Express X1 compatível com PCI-E 1.0 ou superior.
Consumo: 2,0 W (TE220) / 4,0 W (TE220B com VPMOCT64), alimentação 3,3 V pelo slot.
Temperatura: 0 a 50 °C em operação; -20 a 65 °C em armazenamento.
Umidade: 10% a 90% sem condensação.
Modos de áudio: a-Law, µ-Law e Linear.

Certificações e Conformidade

Segurança: UL 60950-1, CSA C22.2 No. 60950-1, IEC 60950-1, EN 60950, AS/NZS 60950.
Telecom: FCC Part 68, Industry Canada CS-03, TBR4, TBR12, TBR13.
Emissões: FCC Part 15 Classe B e EN 55022 Classe B.

Garantia e Política de Troca

Garantia: 1 ano contra defeitos de fabricação

Condição: Produto novo e lacrado

Nota Fiscal: Sempre emitida, para pessoa física (CPF) ou empresa (CNPJ)

Troca ou Devolução: Em até 7 dias — ver política completa.

Interfaces e Portas

Portas digitais: 2 portas RJ45 T1/E1/J1

Modo de operação: T1, E1 ou J1 selecionável por jumper

Canais de voz (E1): 60 canais (30 B + 1 D por porta)

Pinagem RJ45: Pino 1-2 Rx / Pino 4-5 Tx

Porta de sincronismo: P1 — daisy-chain de até 4 placas

Sinalização e Protocolos

PRI ISDN: EuroISDN, NI1, NI2, 4ESS, 5ESS, DMS100, Q.SIG

CAS / E&M: E&M Wink, Feature Group B e D

FXO / FXS: Ground Start, Loop Start, Loop Start com Disconnect Detect

Modos de dados: Cisco HDLC, HDLC, PPP, Multilink PPP, Frame Relay

Lado do enlace: CPE ou NET (rede ou cliente)

Áudio e Cancelamento de Eco

Modos de áudio: a-Law, µ-Law e Linear

Eco por software: Via Asterisk/DAHDI (mg2 e outros)

Eco por hardware (TE220B): Módulo VPMOCT64 — 128 ms (1024 taps) G.168

Frames e codificação E1: CCS/CAS com HDB3, opcional CRC4

Frames e codificação T1: D4 (SF) ou ESF com AMI ou B8ZS

Software e Compatibilidade

Plataforma: Asterisk (open source PBX)

Driver: DAHDI — módulo wct4xxp

Biblioteca PRI: libpri

Sistema operacional: Linux com kernel 2.6 (CentOS, Debian, Red Hat, Ubuntu)

Versão mínima do Asterisk: 1.4.22 ou superior / 1.6.0.1 ou superior

Barramento e Slot

Tipo de barramento: PCI-Express X1

Compatibilidade: PCI-E 1.0 ou superior (X1, X4, X8, X16)

Tensão de operação: 3,3 V

Identificação PCI: Vendor ID d161 / Device ID 0220

Certificações

Segurança: UL 60950-1, CSA C22.2 No. 60950-1, IEC 60950-1, EN 60950, AS/NZS 60950

Telecom: FCC Part 68, Industry Canada CS-03, TBR4, TBR12, TBR13

Emissões: FCC Part 15 Classe B, EN 55022 Classe B

Imunidade: EN 55024 / IEC 61000

Requisitos de Servidor

Processador: Pentium III 800 MHz ou superior

Memória RAM: 64 MB mínimos

Slot disponível: PCI-Express livre

Especificações Físicas

Dimensões: 12,7 × 9,53 × 1,6 cm

Peso: 100 g (sem módulo de eco)

Formato: Half-length

Condições Ambientais

Temperatura de operação: 0 °C a 50 °C

Temperatura de armazenamento: -20 °C a 65 °C

Umidade: 10% a 90% sem condensação

Alimentação

Consumo TE220: 2,0 W em 3,3 V

Consumo TE220B (com VPMOCT64): 4,0 W em 3,3 V

* As especificações técnicas podem variar conforme o modelo da série. Em caso de dúvidas, entre em contato pelos nossos canais de atendimento.

Curso do produtoAprenda a instalar e configurar como um especialista

Assista ao curso completo do Placa E1 TE220 PCI-Express 2 Portas 60 Canais (similar Digium) para Asterisk — passo a passo, do básico ao avançado, direto com os especialistas da Lojamundi.

Assistir curso

Vídeo do produto
Para exibir o vídeo aqui, aceite os cookies de medição e publicidade (o YouTube grava cookies próprios).

Abrir no YouTube

Acesse o blog da LojaMundi e saiba tudo sobre Placa E1 TE220 PCI-Express 2 Portas 60 Canais (similar Digium) para Asterisk e vários outros produtos.

Perguntas Frequentes

Em modo E1 PRI, cada uma das 2 portas oferece 30 canais B + 1 canal D, totalizando 60 canais de voz simultâneos por placa. Em modo T1, são 23 canais B + 1 canal D por porta.

Sim. O modo T1, E1 ou J1 é selecionável por porta através de jumpers físicos: jumper colocado habilita E1; jumper removido habilita T1. Isso permite tradução de sinalização entre equipamentos T1 e E1 na mesma placa.

A TE220B é a TE220 acompanhada do módulo de cancelamento de eco em hardware VPMOCT64, que entrega 128 ms (1024 taps) de cancelamento G.168 em todos os canais. A TE220 padrão depende do cancelamento por software do Asterisk.

A TE220 é uma placa PCI-Express X1 compatível com PCI-E 1.0 ou superior. Funciona em qualquer slot PCI-Express do servidor, incluindo lanes X1, X4, X8 e X16. Não opera em slots PCI 2.2 convencionais.

A placa suporta os principais switches PRI do mercado em modo CPE ou NET: EuroISDN (Q.931/Q.921), National ISDN 1 e 2, AT&T 4ESS, Lucent 5ESS, Nortel DMS100 e Q.SIG.

O suporte oficial é em Linux com kernel 2.6. As distribuições recomendadas são CentOS, Debian, Red Hat e Ubuntu, mas outras distribuições Linux também são compatíveis.

É necessário instalar os drivers DAHDI (módulo de kernel wct4xxp) e a biblioteca libpri para sinalização PRI. Depois, basta carregar o driver com modprobe wct4xxp e configurar os spans em /etc/dahdi/system.conf e /etc/asterisk/chan_dahdi.conf.

A TE220 consome 2,0 W em 3,3 V. A TE220B, equipada com o módulo VPMOCT64, consome 4,0 W em 3,3 V. A alimentação é fornecida pelo próprio slot PCI-Express.

Sim. A placa possui uma porta de timing P1 que permite encadear em daisy-chain até 4 placas da série TE200, compartilhando a mesma fonte de sincronismo. O recurso é habilitado com o parâmetro timingcable=1 ao carregar o driver.

A placa é indicada para gateways VoIP (SIP, H.323, IAX), conexão de PABX legados à PSTN, URAs/IVR complexas, pontes de conferência Meet-Me, plataformas de cartões de chamada e roteamento de voz e dados sobre o mesmo link digital.

Para conformidade com as normas de emissão, recomenda-se o uso de cabos T1/E1/J1 blindados. A pinagem dos conectores RJ45 utiliza os pinos 1 e 2 para Rx e 4 e 5 para Tx.

Execute o comando lspci -n e verifique a presença de um dispositivo com Vendor ID d161 e Device ID 0220. Em seguida, carregue o driver com modprobe wct4xxp, configure com dahdi_cfg -vv e use dahdi_tool para confirmar que o span fica em verde.
