O que é ARM Streamline?

ARM Streamline é uma parte da série de ferramentas da ARM DS-5. A ARM Streamline permitiu que desenvolvedores de software fizessem pleno uso dos recursos disponíveis ajudando-os a criarem produtos que exigem um alto desempenho e eficiência.

Ele tem uma interface gráfica que exibem informações da CPU e os contadores de desempenho do GPU para os códigos fontes hotspots e exibem o consumo real de energia. Desta forma, os desenvolvedores melhoram o paralelismo do código, estendem a vida útil da bateria e melhoram a experiência do usuário.

Ele oferece um poderoso ambiente de análise de sistema funcional utilizado para a otimização de software.

Por que usar uma Streamline?

	Melhora o Rate do Código • Encontrando a posição do CPU que consume tempo • Melhorando a plataforma de código multi-core  • Ajustando o código para alcançar o uso ideal do cache e vetor.
	Reduz o consumo de energia • Usando o detector de energia ARM para monitorar o consumo real de energia, Corrente e Voltagem • Descubra a chance de melhores soluções de gerenciamento de energia • A optimização da tarefa de cálculo é para atingir o melhor eficiência energética
	Use os recursos do sistema de forma eficaz • Analisando e otimizando o Mali GPU e o código do CPU. • Monitorando o CPU e o Cache do GPU Mali e memória de sistema • Verificando a distribuição da carga entre vários núcleos.
	Personalize o sistema • Verifique seus dados para conectar Dinamize vista de análise • Expandir drivers de código aberto para as variáveis de relógios e componentes • Testar o código como printf que envia mensagem para agilizar

Antes do desenvolvimento, o que preciso ter:

1) Ubuntu12.04 como Sistema Operacional do computador
2) Uma Cubietruck
3) Cabo de dados USB-miniUSB para a interação de dados do PC e da Placa (O sistema Linux não tem ferramentas ADB, interação dados através da rede)
4) Faça o download do código fonte do Android cubieboard ou linux
5) Faça o download do pacote de código fonte DS-5

Faça o download do código fonte e ferramentas:

Código fonte do Linux

Código do Kernel

Ferramentas

Produtos

rootfs&u-boot:

Baixe o arquivo do endereço:

http://dl.cubieboard.org/model/commom/linux-sdk-binaries

Código Fonte do Android 4.2

https://bitbucket.org/cubietech/a20-android4.2_lichee.git

Ferramenta DS-5 para o pacote de código-fonte

http://pan.baidu.com/s/1pJG66b L

Adicionar opções de Kernel

O ARM Streamline precisa recompilar o kernel, a versão pública do SDK.
O Diretório do Android kernel é:

O diretório kernel do linux é linux-sunxi .

Configurações Gerais

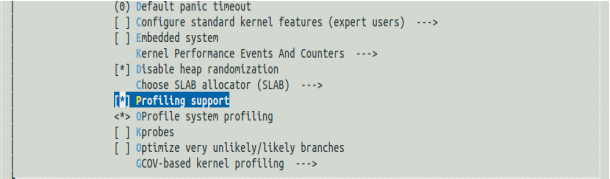

Em "Configurações Gerais" marque o "Profiling Support" como na figura abaixo:

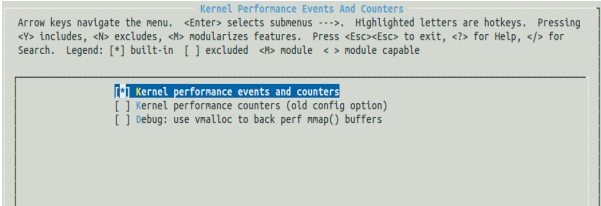

Entre em "Configurações Gerais" e marque  "Kernel Performance Events And Counters" como na figura abaixo:

Destaques do Kernel

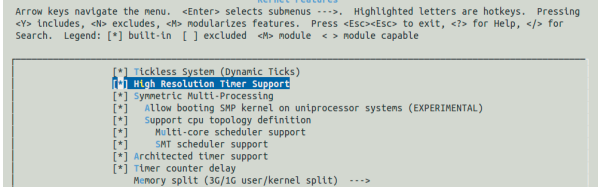

Entre no “Kernel Features” e selecione “High Resolution Timer Support”，como na figura abaixo：

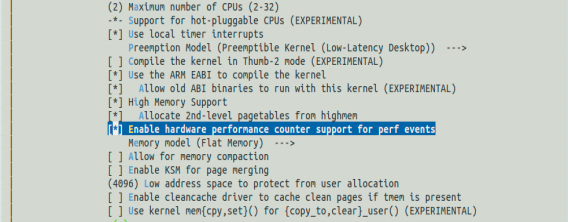

Entre no “Kernel Features” e selecione  “Enable hardware performance counter support for perf events ”，como na figura abaixo:

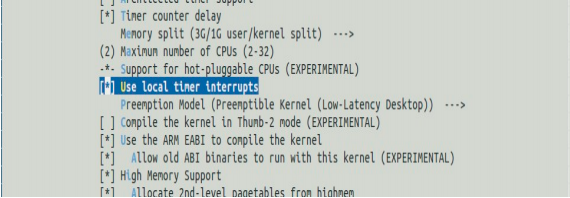

Ainda no “Kernel Features” selecione "Use local timer interrupts"，como na imagem abaixo：

CPU Power Management

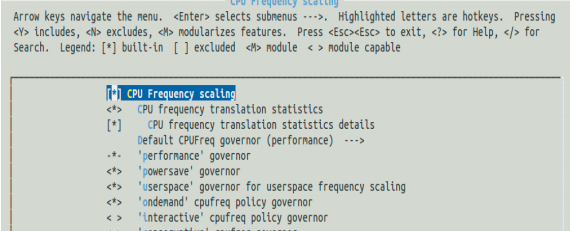

Entre no CPU Power Management -> CPU Frequency scaling  e selecione “CPU Frequency scaling”，como na imagem abaixo：

Kernel hacking

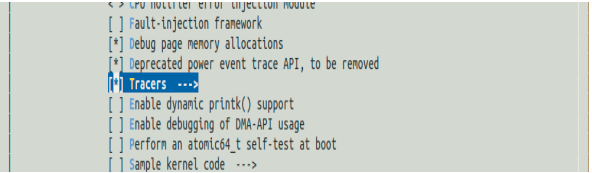

Entre em “Kernel Features” e selecione "Tracers", como na figura abaixo

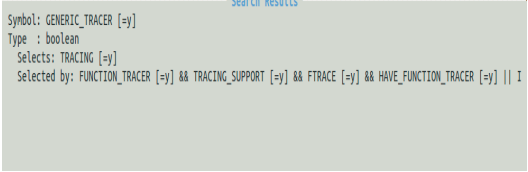

Finalmente confirme se ”CONFIG_GENERIC_TRACER” e ”CONFIG_TRACING” estão selecionados, como na figura abaixo：

Quando as opções acima forem selecionadas, compile o kernel, fazendo firmware, vamos
usar o firmware mais tarde.

Compile o Gator Driver

Unzip o pacote Código Fonte do primeiro passo e obtenha o driver gator-driver . Em seguida, comece a compilar o driver gator.ko.

Entre no diretório  gator-driver

Substitua o path correspondente ao kernel. Garanta que tenha instalado a ferramenta de compilação no ambiente de desenvolvimento do seu computador

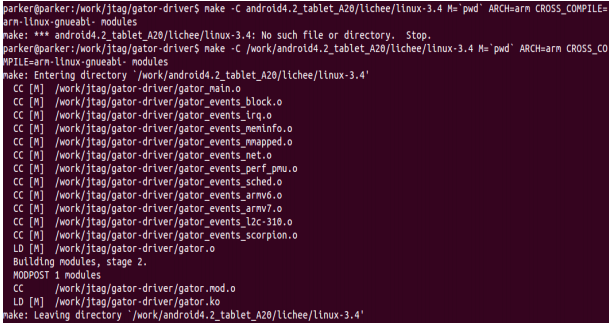

Será gerado um arquivo gator.ko no diretório atual depois de compilado com sucesso, como mostra a figura abaixo:

Registre uma Conta ARM

Acesse a página de registro da ARM diretamente pelo endereço abaixo:

https://login.arm.com/register.php

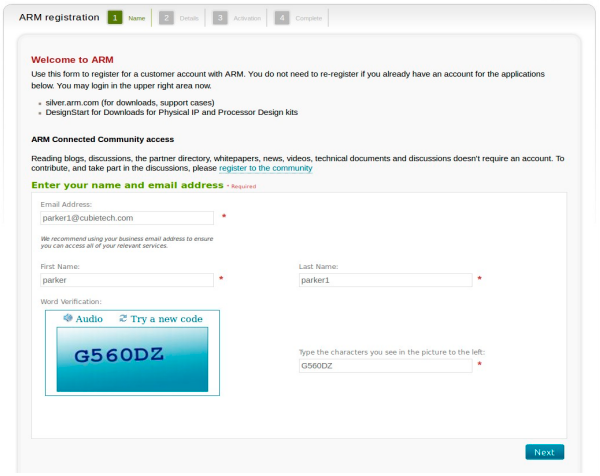

Registre-se em 4 passos

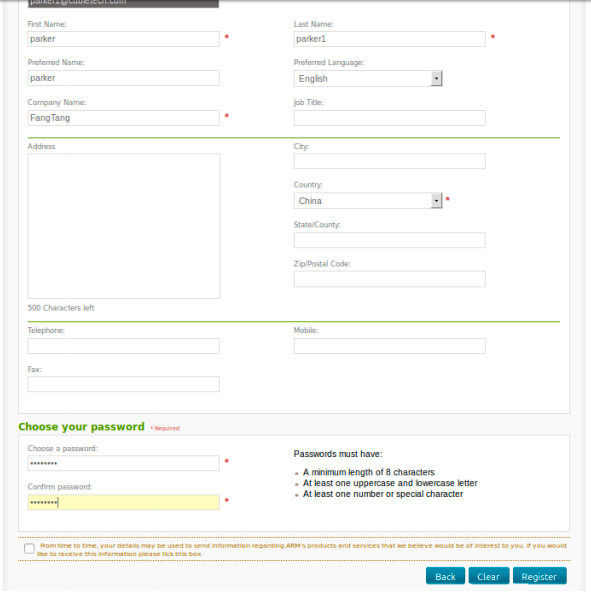

Continue a preencher as informações:

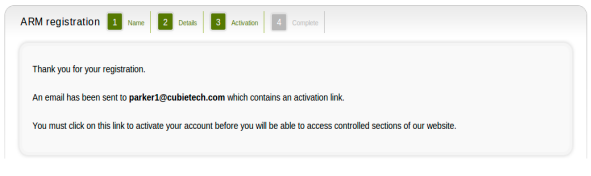

As informações de regitro serão enviados para o seu email. Você pode completar o registro clicando no link que será enviado no seu email.

Instalando DS-5 no seu computador

Entre no diretório do código fonte do DS500-BN-00019-r5p0-20rel1

Adicione as permissões executáveis do script:

Execute o script:

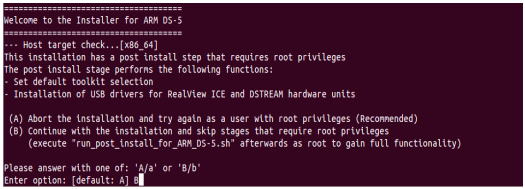

Digite B para entrar no próximo passo, como mostra a figura abaixo:

Pressione ENTER para ler as informações e digite "yes", como mostra a figura abaixo:

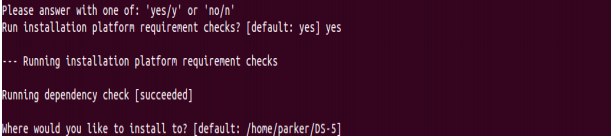

Digite "yes", selecione o diretório de instalação DS-5, como mostrado na figura abaixo:

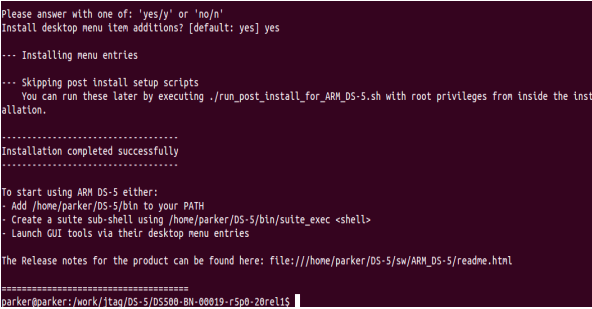

Espere pela instalação, digite "yes" depois de concluído, como mostra a figura abaixo:

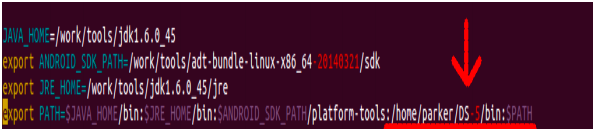

Adicione a  DS-5 environment variable, o bin folde abaixo do diretório de instalação DS-5  r. Precisamos pegar esta variável, como mostra na figura abaixo:

Abra as ferramentas de Debug no CT

Carregue o drive e shell

O gator.ko compilado anteriormente e código fonte no diretório gatord /data , carregue para a placa.

Entre no arquivo de sistema da placa

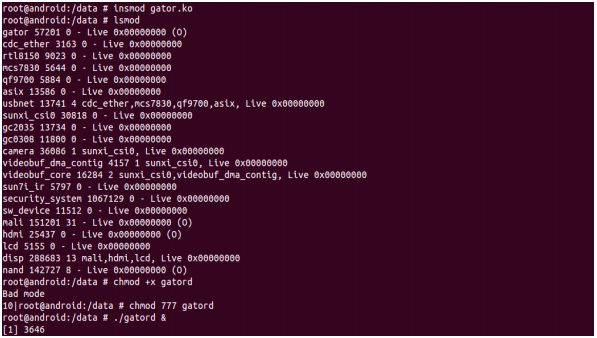

Carregue o driver gator.ko

Executando o gatord

Use o ADB para dados interativos

Android usa mini-USB como a mídia de transmissão de dados do CT e PC. O desenvolvimento do ADB
e suas opções de depuração foram ativadas por padrão, só precisamos connectá-lo ao hardware, para
garantir que o PC possa identificar a CT.

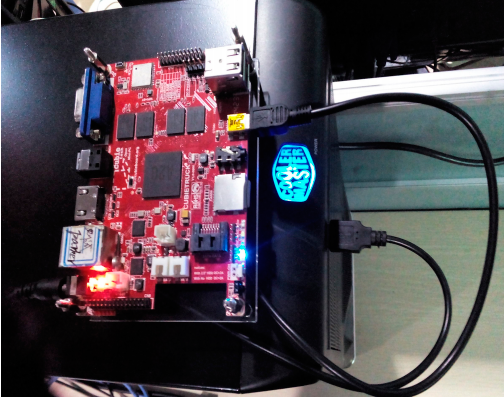

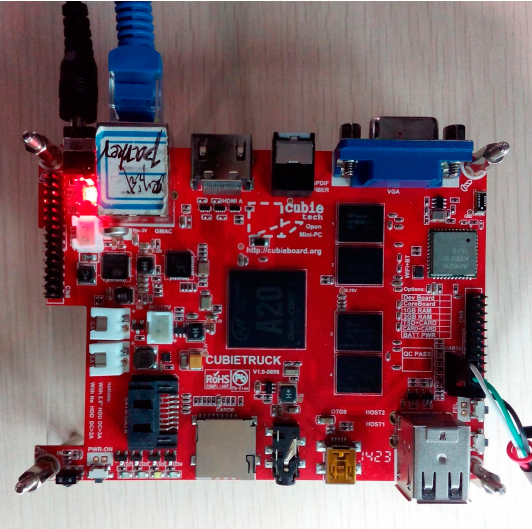

O método de conexão é muito simples, só precisa de energia e ser conectado ao mini-usb:

A utilização de dados de rede interativo

Usar o mini-USB é apenas uma maneira, você pode ser conectado ao PC e CT pela rede e ferramentas de depuração de série, caso não haja ferramentas mini-USB e ADB, mas gator.ko e gatord
vão usar o stick USB ou cópia do cartão do TF para a placa interna.

Se você estiver usando Wi-Fi, você não precisa levar o cabo de rede, apenas certifique-se de obter o
Endereço de IP:

Use DS-5

Terminal input

Crie o projeto da Streamline Data

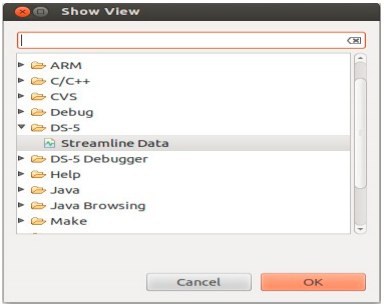

Clique na barra de menu na Janela> Mostrar Visualização> Outro ..., selecione Dados Streamline, clique em
"OK", como mostrado abaixo:

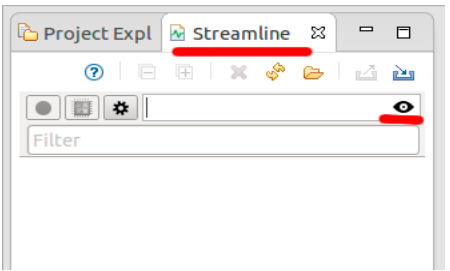

Vamos configurar a placa, verifique se a USB-Line foi conectado ao computador e cartão, selecione o projeto Streamline e clique no ícone com o desenho de um olho, como mostrado abaixo:

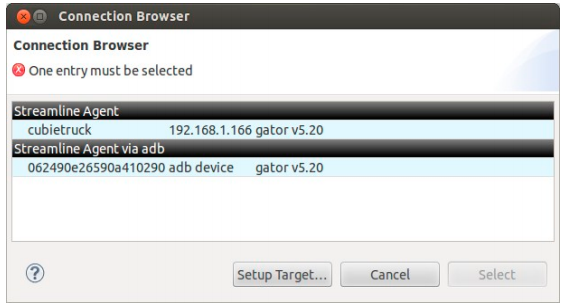

Em seguida, selecione a opção "Streamline Agent via ADB", como mostrado na figura abaixo:

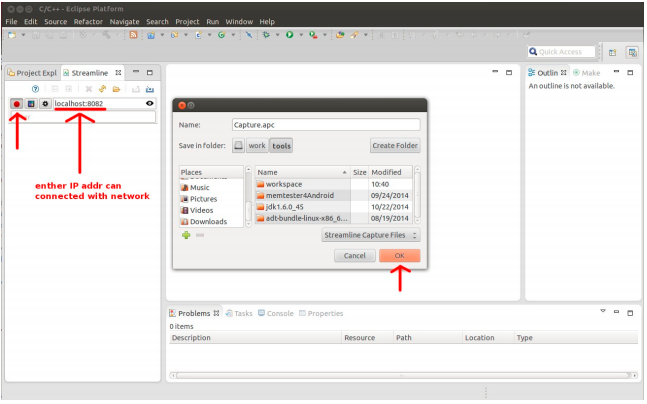

Por fim, clique no ícone vermelho, selecione o caminho para salvar, você pode iniciar a depuração, como mostrado abaixo:

Imagem do DS-5 funcionando

DS-5 está monitorando o sistema:

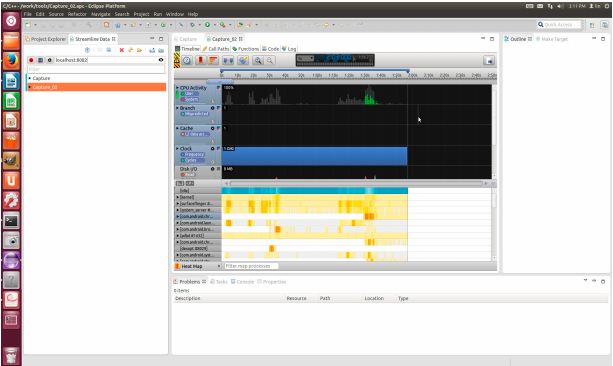

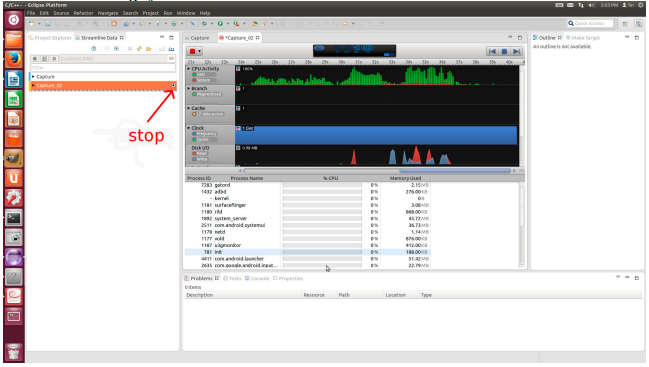

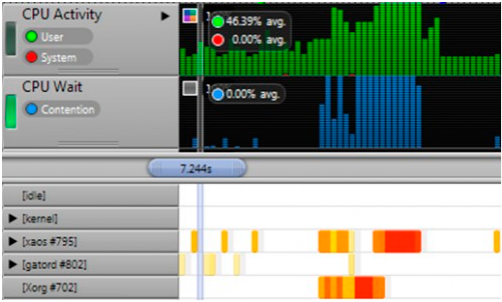

Na imagem abaixo o DS-5 pára de funcionar e apresenta os resultados analíticos obtidos:

Uma simples análise do Streamline

Para baixar a versão em PDF, clique no link abaixo:

https://www.lojamundi.com.br/download/usando-arm-streamline-base-na-cubieboard/usando-arm-streamline-base-na--cubieboard.pdf
