Visão geral do telefone T21/T21P Yealink

Visão geral do telefone T21/T21P Yealink

  O SIP-T21 com POE(Power over Ethernet) é um telefone que permite não só conexão à internet, mas, dispensa o carregador do seu telefone deixando a seu critério usa-la ou não.

Já os telefones SIP-T21 sem POE necessitam da utilização da fonte elétrica via carregador convencional.

Abaixo se encontram as funções do aparelho tais como: ícone de instrução; luz de instrução; uso de interface; e todo os componentes Hardware.

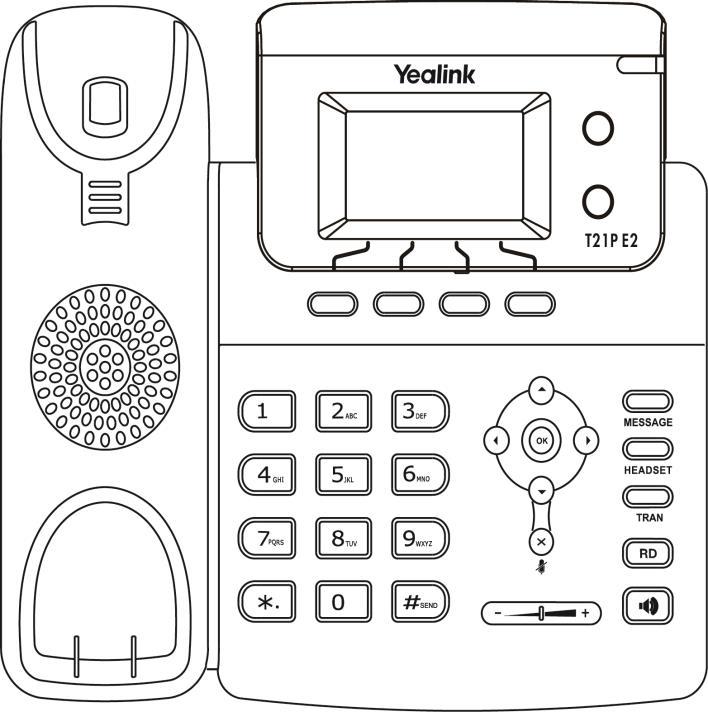

Os principais componentes do SIP-T21(P) E2 IP são a tela LCD e o teclado.



Manual:

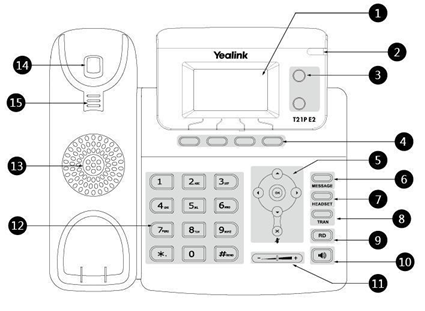

	Item	Descrição
1	Tela LCD	Mostra informações sobre chamadas, mensagens, teclas de funções, tempo, data e outros dados relevantes:  •  informação de chamada—chamador ID, duração da chamada.  •  ícones  •  Texto de chamada perdida ou segunda informação de chamada recebida.  •  texto rápido  (por exemplo, "Salvando configuração de arquivo").  • Hora e Data.
2	Indicador de energia	Indica o status da bateria e status do telefone.
3	Chave de linha	Usa essas chaves para ativar até duas contas e atribuir varias características.
4	Funções das teclas	Etiqueta automática para identificar o seu contexto. Percorrer pela informação Confirmar ações ou atender chamadas.
5		Cancelar ações, rejeitar ações, silenciar chamadas.
6	Chave de mensagem	Indica e acessa caixa de mensagem
7	Chave de fone de ouvido	Alterna o modo para fone de ouvido
8	Chave TRAN	Transfere uma ligação para outro telefone.
9	Chave RD	Dirige um numero marcado anteriormente
10	Chave viva-voz	Modo de auto-falante ‘’mãos livres’’
11	Chave volume	Ajusta o volume do seu fone de ouvido, auto-falante e toque (campainha)
12	Teclado	Fornece os dígitos, mensagens e característica especial da gramatica sensível ao contexto.
13	Auto falante	Fornece campainha e saída de  viva voz.
14	Interruptor de gancho	Pegando o gancho do aparelho, o gancho salta e o telefone conecta na linha Colocando o gancho de volta no aparelho, o telefone desconecta da linha.
15	Guia do gancho	Protege o microfone no suporte do telefone quando o telefone de IP  está montado verticalmente. Para mais informação de seu  guia de como ajustar seu aparelho, contate seu consultor Yealink.





Ícone de instrução:

Ícones	Descrição
	Rede indisponível
	Registrado com sucesso
	Falha no registro
	Registrando
	Auto-falante
	Fone de ouvido
	Modo fone de ouvido
	Entrada de letra maiúscula
	Entrada de letra maiúscula
	Modo alfanumérico
	Modo numérico
	Modo letras maiúsculas e minúsculas
	Correio de voz
	Mensagem de texto
	Resposta automática
	Não pertubar
	Chamada encaminhada
	Chamada espera
	Volume0
	Telefone bloqueado
	Chamada mudo
	Chamadas recebidas
	Chamadas encaminhadas
	Chamadas perdidas
	Caixa de mensagem está cheia
	UMa mensagem não pode ser gravada
	Gravando chamada com sucesso
	A gravação não pode ser reproduzida
	A gravação não pode ser interrompida
	Ícone de contato



Instruções de LED

Informações do emissor de luz	Descrição
vermelha	O telefone está inicializando
Vermelho piscando rápido (300ms)	O telefone está tocando
Vermelho piscando devagar  (1s)	O telefone recebe uma mensagem de voz ou de texto
Deligada	O telefone está desligado.  O telefone está ocioso.  O telefone está ocupado.  O telefone está na espera.  A ligação está no mudo.





Chave de linha LED:

LED Status	Descrição
Verde	Chamada em andamento Chamada atendida.
Verde piscando rápido	A linha está recebendo uma chamada
Verde piscando devagar	A chamada foi posta em espera
Desligado	A linha está inativa
LED Status(configurado como BLF)	Descrição
Luz verde	o usuário está ocioso
Luz vermelha piscando rápido (200ms)	O usuário esta recebendo uma chamada
Luz vermelha piscando(1s)	A chamada está estacionada no numero do usuário monitorado.
desligada	O usuário monitorado não existe



Interfaces de usuário

  Há dois caminhos para customizar a configuração do seu telefone  SIP-T21(P) E2:

• Usando interface no seu telefone.
• Usando interface pela internet em seu PC



Os componentes hardware de teclado e tela constitui  a interface do usuário do telefone, que permite o usuário executar todas tarefas e operações básicas mudando diretamente no telefone.

  Além disso, você pode usar a interface pela internet par acessar todas definições de configuração.

  Em muitos casos, ou o telefone usa interface e/ou a interface da internet intercambiada. Contudo, em muitos casos, isso só é possível usando uma ou outra interface para operar o telefone e mudar configurações.



Os componentes a seguir estão incluídos no seu telefone IP SIP-T21(P) E2:









•  Suporte de telefone:

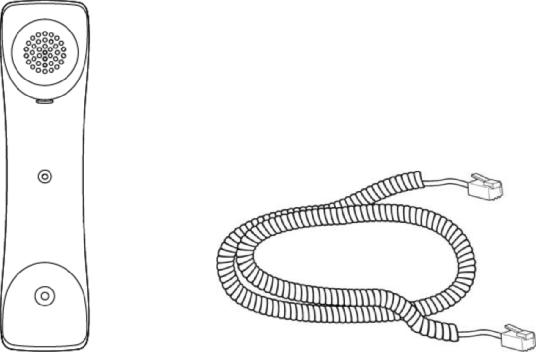

• Auricular e cabo do telefone

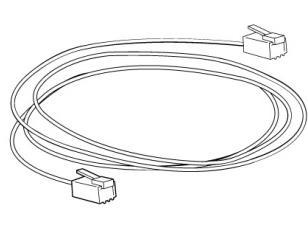

•  Cabo  Ethernet



Acessórios opcionais:

Os itens a seguir são opcionais para seu telefone IP SIP-T21(P) E2. Se necessário, a compra desses itens  será realizada separada do seu telefone.

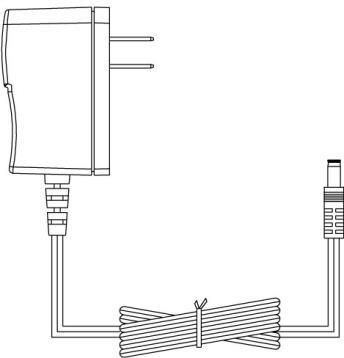

•   Adaptador de energia





• Fone de ouvido







Instalação do telefone:

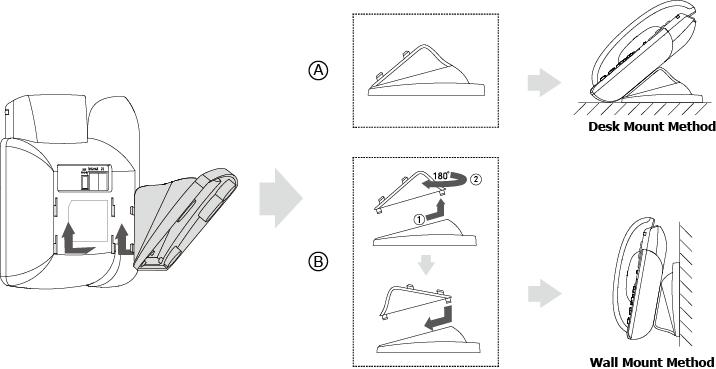

Anexe o suporte

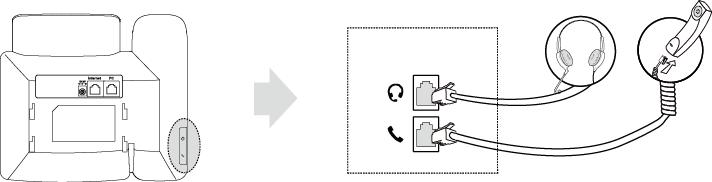

Conecte o aparelho e o fone de ouvido opcional

Conecte o cabo da linha/energia







Conecte o telefone e o fone de ouvido opcional

conecte o cabo da linha/energia

Você tem duas opções para ligar e conectar seu telefone. Seu administrador de sistema vai aconselhar qual é melhor para usar:



Energia



Energia pela Ethernet (PoE)



Nota  PoE não é aplicável ao telefone IP SIP- T21 E2.

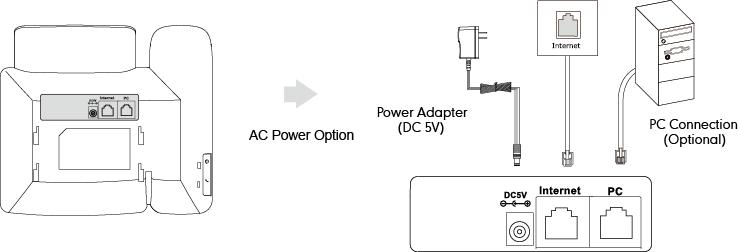

ENERGIA



Para conectar a alimentação de corrente elétrica:

Conecte a tomada DC no adaptador de alimentação para a porta DC5V no telefone e conecte a outra extremidade do adaptador de alimentação em uma tomada elétrica.

Conecte o cabo Ethernet padrão entre a porta de internet no telefone e na parede ou interruptor/porta do dispositivo.

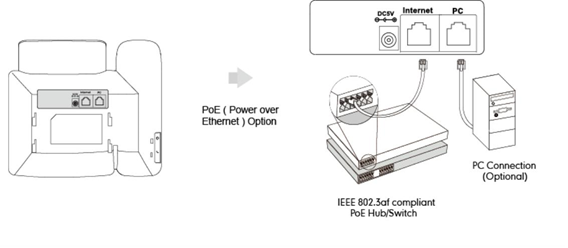

Energia da Ethernet

Com o cabo Ethernet incluído ou regular, o telefone IP SIP-T21P E2 pode ser ligado de uma PoE compatível.

Para conectar o PoE para o telefone IP SIP-T21P E2 :

Conecte o cabo Ethernet entre a porta da internet no telefone e em uma porta disponível no interruptor/alimentação em linha.





Nota: Se for fornecida em linha, você não precisa conectar  o adaptador de energia do telefone. Tenha Certeza que o interruptor é compatível.

O telefone também pode compartilhar  a linha com outro dispositivo de rede como um PC. Esta é uma conexão opcional .

Importante! Não remova o cabo de energia do telefone enquanto este estiver atualizando e configurando.



Inicialização de telefone: Depois que o telefone for ligado, o sistema inicia e executa os seguintes passos:

Inicialização automática do telefone:

O telefone termina a inicialização carregando a configuração salva. A tela LCD exibe ‘’ bem vindo inicializando...por favor espere’’ durante esse processo.



DHCP (protocolo de configuração dinâmico)

O telefone tenta entrar em contato  com um  servidor  DHCP em sua linha para obter uma configuração de linha válida (e.g., endereço eletrônico, sub-rede, endereço gateway padrão e endereço DNS) por padrão.



Status do telefone

Você pode ver o status do telefone através da interface do usuário ou pela web. As informações acessíveis do seu telefone estão incluído:

status de linha (e.g., status IPv4, status IPv6, modo endereço eletrônico IP MAC ).

status do telefone (e.g., nome do produto, Hardware, Firmware, Produto ID, endereço MAC e dispositivo certo).

status de conta (e.g., registro de status da conta SIP).

Nota: você pode ver status do certificado do dispositivo no telefone só usando interface.
