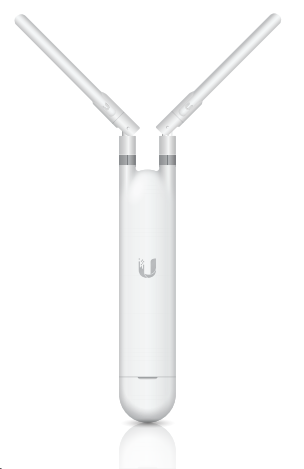

Roteador UAP-AC-M

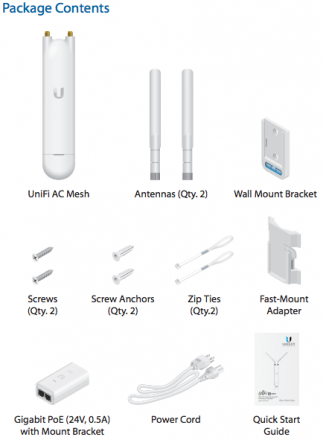

Conteúdo do pacote

Nós recomendamos que você proteja sua rede de ambientes externos extremos com o cabo Ethernet blindado de grau industrial da Ubiquiti Networks.

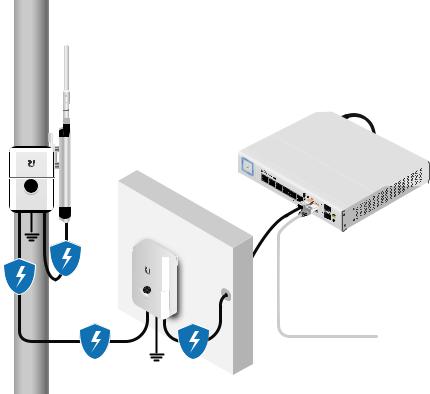

A proteção do cabo deve ser usada para todas as instalações externas. Recomendamos que use dois Protetores de Sobtensão Ethernet, o modelo ETH-SP, um próximo ao UAP-AC-M e o outro no ponto de entrada ao edifício. O ETH-SP absorverá surtos de força e os descarregará com segurança no chão (o terra).

Requerimentos de sistemas

•  Linux, Mac OS X, ou Microsoft Windows 7/8/10

• Java Runtime Environment 1.6 (1.8 ou mais recente recomendado)

•  Web Browser: Google Chrome (Outros navegadores podem ter funcionalidade limitada)

• UniFi Controller software v5.4 ou posterior

Requisitos de aplicação sem fio

O UAP-AC-M é compatível com a aplicação sem fio em sua rede Unifi Wi-Fi. Este recurso requer um AP UniFi atualmente gerenciado com a seguinte configuração:

• O UniFi AP deve estar executando o firmware 3.7.7 ou mais recente

• Pelo menos um SSID habilitado e operacional em banda de 5 GHz

• O UAP-AC-M deve estar dentro do alcance sem fio do UniFi AP

Requisitos de Topologia de Rede

• Uma rede DHCP- indisponível (no dispositivo Unifi para obter um endereço IP assim como no cliente sem fio depois do desenvolvimento.

•  Uma chave UniFi ou uma estação de gerenciamento executando o software UniFi Controller v5.4 (ou mais recente), localizado no local e conectado à mesma rede Layer 2, ou fora do local na nuvem ou NOC.

Todos os dispositivos UniFi suportam controladores de gerenciamento fora do local.

Visão geral de Hardware

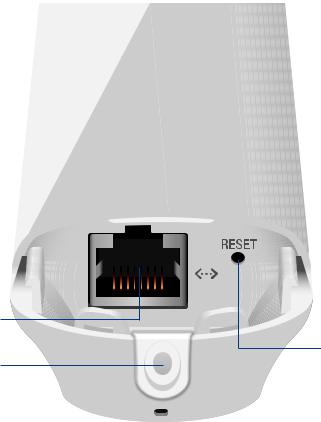

Ethernet  A porta Ethernet é uma porta Gigabit PoE usada para conectar a energia e deve ser conectada à LAN e ao servidor DHCP. O poder pode ser fornecido por um dos seguintes:

• Adaptador Gigabit PoE (incluído)

• Interruptor UniFi de Ubiquiti Networks com PoE

• Comutador compatível com PoE 802.3af

• Restart  O botão Reset dispõe duas funções para o UniFi AP:

• Restaurar para configurações padrão de fábrica  Pressione e segure o botão reset por mais de 5 segundos até a LED de status desligar.

Instalação de Hardware

O UniFi AP pode ser montado na parede, polo, ou montagem rápida de uma antena Ubiquiti de alto ganho. Execute as etapas para a instalação apropriada:

Montagem na parede

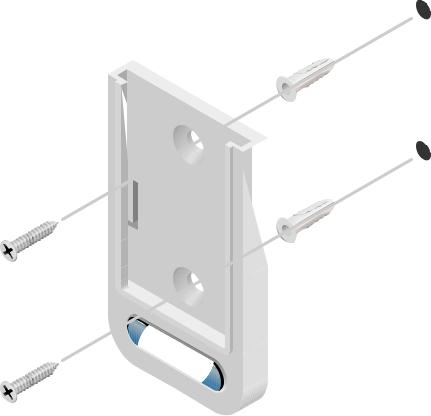

Para montar o UniFi AP na parede, use o incluído suporte de montagem, parafusos e buchas.

• Coloque o suporte de montagem na parede nolocal desejado na parede na orientação mostrada abaixo.

•  Certifique-se de que o nível é prumo e marque os dois orifícios dos parafusos na parede.

•  Faça os buracos usando uma broca de 6 mm.

•  Insira as buchas em cada buraco.

• Fixe o suporte de montagem na parede com dois parafusos.

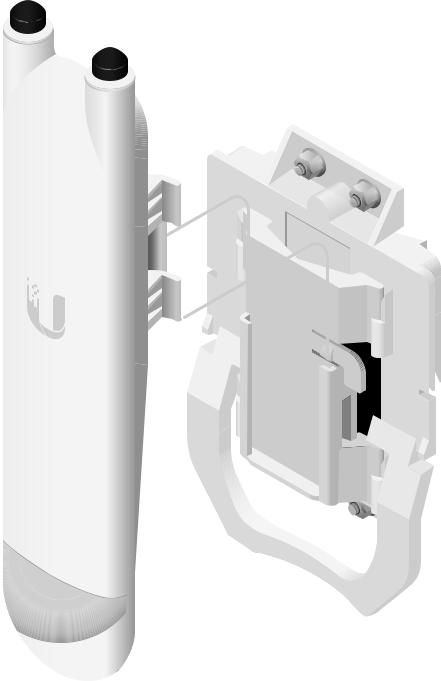

1. Encaixe o UniFi AP no suporte de parede já montado, deslisando as abas até travar no lugar.

Polo de montagem

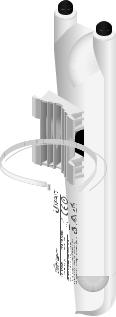

Para montar o UniFi AP num polo, use o lacre incluso:

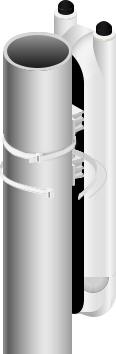

1. Insira o lacre atráves do espaço do suporte de montagem no lado de trás do UniFi AP.

2. Posicione o UniFi AP no local desejado no poste e, em seguida, aperte o lacre em torno do poste.

Montagem rápida

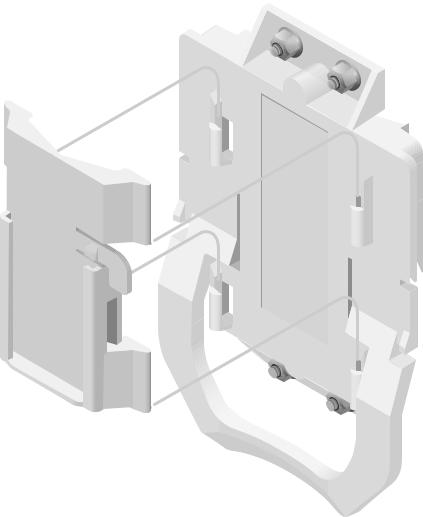

O adaptador de montagem rápida, incluso, permite o UniFi AP ser montado em uma antena Ubiquiti de alto ganho equipada com um suporte de montagem de rádio.

 1. Anexe o adaptador de montagem rápida ao seu respectivo lugar deslizando as quatro abas de montagem no correspondente espaço até travar no lugar.

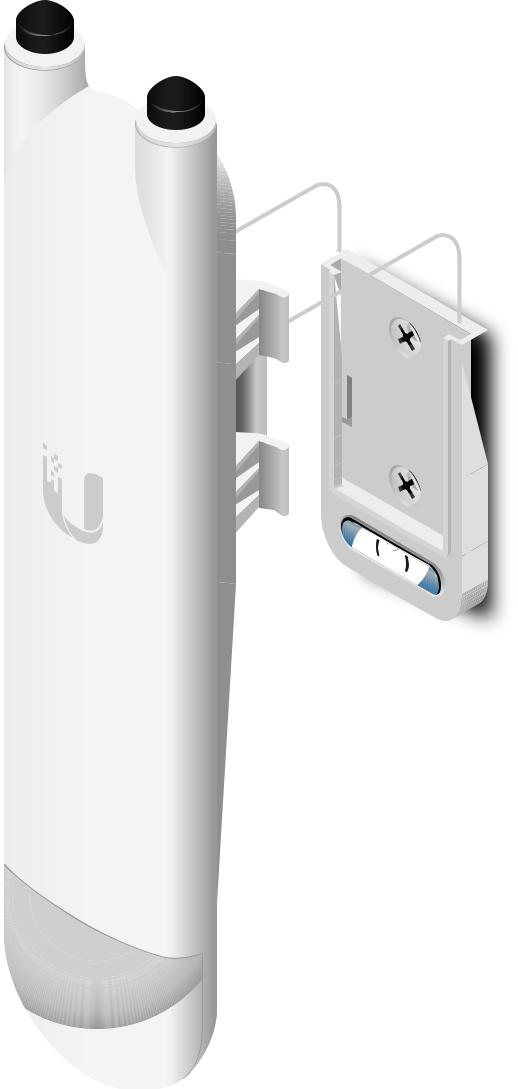

2.         Monte o UniFi AP no adaptador de montagem rápida.

Instalando a antenas

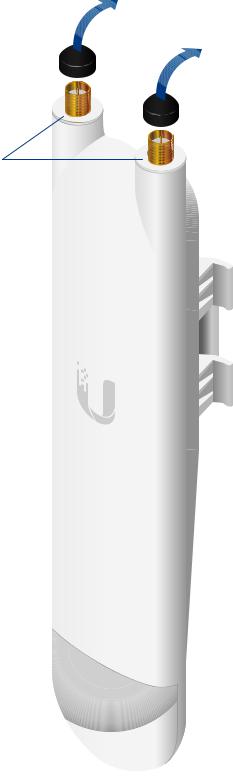

1. Remova e descarta as duas borrachinhas. Verifique se as juntas onde estavam as antenas estão no mesmo lugar.

2. Conecte as antenas aos conectores RP-SMA.

Nota: Para uma performance  opcional, é recomendado que a posição da antena seja de 45°.

Ligando o UniFi AP

1.  Deslize a tampa do UniFi para baixo para remove-la.Remova o cabo Grommet.

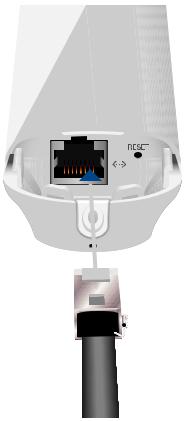

2. Deslize um cabo Ethernet através do cabo Grommet e conecte o cabo à porta Ethernet. Faça os ajustes necessários para garantir que o cabo Grommet esteja firmemente voltado no lugar e, em seguida, substitua a tampa da porta.

Conectando um adaptador PoE

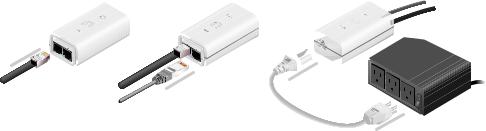

1.  Conecte o cabo Ethernet do UniFi AP a porta do adaptador Gigabit PoE.
2. (Opcional para configuração sem malha) conecte um cabo Ethernt à porta LAN do adaptador Gigabit PoE.
3.  Conecte o cabo de energia ao adaptador, e a outra ponta numa tomada.

Montagem do adaptador PoE (opcional)

1.  Remova o suporte de montagem PoE do adaptador, coloque o suporte no local desejado e marque os dois orifícios.

 2. Pre-perfure os furos, se necessário, segure o suporte usando dois fixadores (não incluídos).

 3. Alinhe os encaixes no adaptador com as abas do suporte de montagem PoE e, em seguida, deslize o adaptador para baixo.

Conectando a um PoE Switch

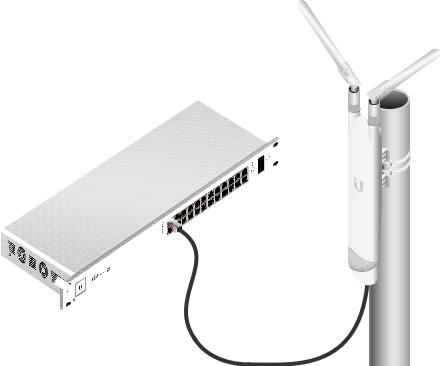

Conecte o cabo Ethernet do UniFi AP diretamente a uma porta PoE em uma chave 802.3af. PoE será automaticamente habilitado.

Nota: O UAP-AC-M suporta 802.3af / A PoE e 24V Passive PoE. NÃO suporta 802.3af / B PoE e, portanto, não funciona com switches 802.3af / B.

Admissão  sem fio

Consulte a seção Requisitos de aprovação sem fio antes de prosseguir.

 1. Certifique-se de que o UniFi AP está ligado e, em seguida, inicie o software UniFi Controller.

 2. Vá para a página Dispositivos, e o UAP-AC-M aparecerá como Adoção Pendente (sem fio).

 3. Clique em Aderir.

Instalação de Software

Depois de instalar o software e executar o Assistente de instalação UniFi, uma tela de login será exibida para a interface de gerenciamento UniFi Controller. Digite o nome de usuário e a senha que você criou e clique em Login.

Você pode gerenciar sua rede sem fio e visualizar estatísticas de rede usando a interface de gerenciamento UniFi Controller. Para obter informações sobre como configurar e usar o software UniFi Controller, consulte o Guia do Usuário.

Instalação da aplicação móvel

A Ubiquiti Networks também oferece o aplicativo móvel UniFi, que está disponível na App Store (iOS) ou na Loja Google Play ™ (Android). Você pode usá-lo para fornecer um UniFi AP para funcionalidades básicas sem configurar um controlador UniFi. Ele também permite o provisionamento contínuo de APs para controladores remotos (controladores não na mesma rede Layer 2) e acesso fácil a controladores locais e aqueles monitorados em unifi.ubnt.com
