Placa Asterisk TDM800P 8 Portas 4FXO 4FXS (similar Digium)

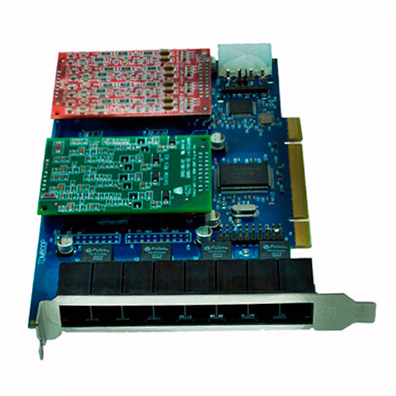

A placa TDM844B conta com 8 portas RJ11 no bracket, sendo 4 portas FXO (módulos vermelhos) para conectar troncos analógicos da operadora e 4 portas FXS (módulos verdes) para conectar ramais analógicos como telefones convencionais.

O driver oficial é o wctdm24xxp, o mesmo utilizado pela família TDM2400. A carga é feita via modprobe wctdm24xxp, seguida de dahdi_cfg -vv para aplicar as configurações do arquivo system.conf.

Não. As placas da série 800 não suportam sinalização Ground Start. Os tipos de sinalização disponíveis são Loop Start e Kewl Start, configurados via parâmetros fxsks e fxoks.

A TDM800P é uma placa 32-bit 33 MHz com chaveamento universal para 3,3 V ou 5,0 V, compatível com qualquer slot PCI 2.2 ou superior. Não funciona em slots AGP nem em slots PCI Express — para PCI-E, utilize o modelo AEX800.

Os módulos FXS precisam gerar a tensão de toque que faz o telefone analógico tocar. Para isso, é obrigatório conectar um cabo de alimentação 4-pin 12 V (do tipo usado em HDs antigos) na traseira da placa. Sem esse cabo, os ramais FXS não recebem energia para gerar ring.

Existem três opções: ecocancelador open source DAHDI (mg2, 16 ou 32 ms), o software comercial HPEC (até 1024 taps / 128 ms por canal) ou o módulo de hardware opcional VPMADT032, que entrega 128 ms (1024 taps) em todos os canais com algoritmo G.168.

A Digium recomenda CentOS, Debian, Red Hat e Ubuntu. A placa exige kernel Linux 2.6 com headers, além das libs de desenvolvimento ncurses, zlib, openssl e newt, e ferramentas GCC.

Na série 1.4.x é necessário usar Asterisk 1.4.22 ou superior. Para a série 1.6.x, a versão mínima recomendada é 1.6.0.1 ou superior. A recomendação geral é utilizar sempre a versão -current mais recente de Asterisk, DAHDI e libpri.

Edite o arquivo chan_dahdi.conf e adicione busydetect = yes e busycount = 10 aos canais. Isso faz a linha desligar ao detectar um número consecutivo de tons de ocupado. Depois da alteração, reinicie o Asterisk.

O servidor precisa de processador Pentium III 500 MHz ou superior, 64 MB de RAM e um slot PCI 2.2+ disponível. Vale lembrar que dimensionamento real depende do número de canais ativos e dos codecs em uso.

Execute fxotune -i 4 para que o utilitário detecte automaticamente os módulos FXO e calibre cada canal — o processo leva cerca de 2 a 3 minutos por módulo. As configurações são salvas em /etc/fxotune.conf. Para aplicar na inicialização, adicione fxotune -s nos scripts de boot, após o carregamento do DAHDI e antes do Asterisk.

A TDM800P opera entre 0 °C e 50 °C e suporta armazenamento entre -20 °C e 65 °C, com umidade de 10% a 90% sem condensação. Quando usada com o bracket opcional PWR2400B, a faixa de operação fica limitada a 0 °C a 40 °C.
