Placa Asterisk TDM2400P 24 Portas FXO/FXS Modular para PABX Asterisk - Similar Digium

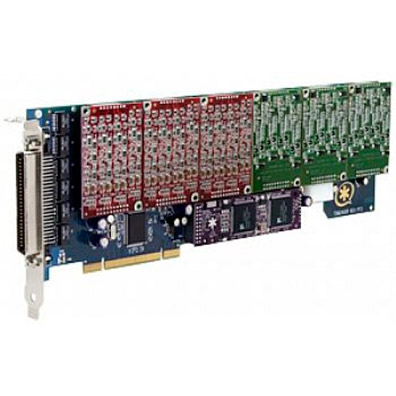

A TDM2400P oferece até 24 portas analógicas em um único slot PCI. A capacidade é alcançada com a instalação de 6 módulos quad (cada um com 4 portas), podendo ser FXO, FXS ou uma combinação dos dois tipos, conforme o cenário de telefonia.

Os módulos FXS (verdes) conectam-se a estações - telefones analógicos comuns - fornecendo tensão de ringing e bateria. Já os módulos FXO (vermelhos) terminam linhas troncais POTS recebidas da operadora, permitindo originar e receber chamadas pela rede pública comutada. Uma porta FXS é necessária para cada telefone; uma porta FXO para cada linha externa.

A placa utiliza um único conector RJ-21 (amphenol) de 50 pinos, padrão da indústria. Isso facilita a integração com patch panels e blocos de conexão usados em instalações telefônicas profissionais, reduzindo a quantidade de cabos no rack.

A TDM2400P opera exclusivamente em Linux. As distribuições recomendadas são Debian, Fedora e Red Hat, mas o driver é compatível com outras distribuições. A placa não tem suporte para Windows ou macOS.

O hardware mínimo recomendado é:

• Processador Pentium III 500 MHz ou superior
• 64 MB de RAM
• Um slot PCI 2.2+ disponível (3,3V ou 5V)

O driver oficial é o wctdm24xxp, carregado via comando modprobe wctdm24xxp. Ele registra todos os canais da placa junto ao stack Zaptel/DAHDI, deixando-os disponíveis para o Asterisk.

Sim, quando há módulos FXS instalados. É preciso conectar um cabo 12V de 4 pinos (padrão de fonte de disco rígido) ao conector branco existente na base da placa. Para configurações apenas com módulos FXO, a alimentação pelo slot PCI é suficiente.

O cancelamento de eco é feito em hardware pelo módulo opcional VPMOCT032, baseado em DSP Octasic. Ele atua em até 32 canais, com 128 ms (1024 taps) e algoritmo certificado G.168 toll-quality. Modelos com sufixo E já incluem o módulo; modelos P são fornecidos sem cancelamento de eco.

A placa suporta sinalização analógica Loop Start e Kewl Start. Na configuração do Asterisk, módulos FXO usam fxsks (kewl start com supervisão de desconexão) e módulos FXS usam fxoks, garantindo detecção confiável do encerramento de chamada.

A TDM2400P é uma placa full-length, full-height, ou seja, exige um slot PCI de tamanho completo. É compatível com slots PCI 2.2 ou superior, em 3,3V ou 5V, com velocidade mínima de 33 MHz. Verifique se o gabinete do servidor comporta o comprimento total da placa antes da instalação.

A placa é versátil e atende a vários cenários:

• Substituição de channel bank em sistemas 2x8 ou 4x16
• Frente para PABX legado, agregando voicemail, IVR e bridge de conferência
• Toll-bypass entre filiais via VoIP (protocolo IAX)
• Transcodificação analógica para VoIP, conectando telefones analógicos a softphones e IP phones

A TDM2400P atende a normas internacionais de compatibilidade eletromagnética e segurança, incluindo FCC Part 15 Classe A, FCC Part 68, EN 55032:2012, EN 55024:2010, IEC 62368-1:2014, UL 60950-1 e telecom analógica TBR 21. Possui marcação CE e é compatível com as diretivas RoHS e WEEE.
