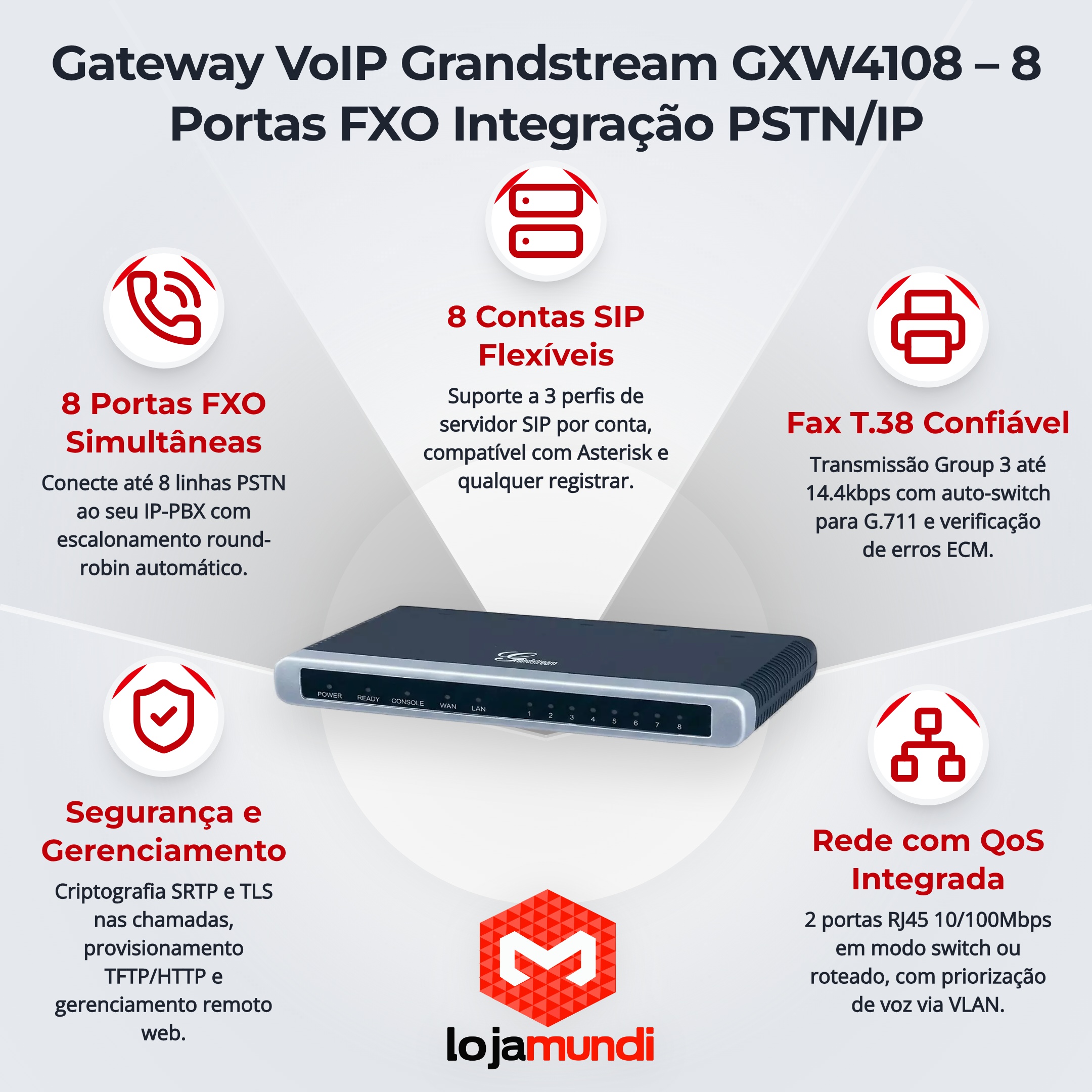

O Grandstream GXW4108 é um gateway IP analógico FXO com 8 portas FXO. Ele é uma solução de comunicação IP, fácil de usar e configurar para qualquer empresa.

O GXW4108 suporta codecs de voz populares e é projetado para total compatibilidade SIP e interoperabilidade com provedores SIP de terceiros.

Ele permite que você integre um sistema telefônico tradicional em uma rede VoIP e gerencie eficientemente os custos de comunicação.

8 portas de mídia FXO

Duas portas RJ-45 (comutadas ou roteadas)

Suporte para atualização de firmware via TFTP e HTTP

Múltiplas contas SIP, múltiplos perfis SIP (escolha de 3 perfis por conta)

Suporta Codecs de Áudio: G711U/A, G723, G729A/B e GSM

Suporta Codec de Vídeo: H.264

G.168 – cancelamento de eco

Transmissão DTMF flexível: In Audio, RFC2833, SIP Info ou qualquer combinação dos 3

Compatível com T.38

8 contas SIP com escolha de 3 perfis de servidor SIP

Agendamento de porta round-robin para garantir linhas disponíveis para acessar redes PSTN

O GXW4108 possui 8 portas FXO.

Estas portas RJ11 são usadas para conectar o GXW4108 a linhas PSTN físicas de uma PBX PSTN tradicional ou da Central Analógica.

O painel de exibição do GXW4108 possui os seguintes LEDs:

Power: Indica a energia. Permanece aceso quando a energia está conectada e a unidade está ligada.

Ready: Permanece aceso após a inicialização. Só estará aceso quando a interface de rede estiver pronta e a interface de configuração web estiver acessível.

LAN: Indica a atividade da porta LAN na parte traseira.

WAN: Indica a atividade da porta WAN na parte traseira.

LEDs 1 - 4: Indicam o status das respectivas portas FXO na parte traseira.

Aceso (verde): Porta FXO ocupada.

Apagado: Porta FXO disponível.

Durante uma atualização de firmware ou download de configuração, todos os LEDs Power, Ready, LAN e WAN ficarão acesos. Os LEDs das portas FXO piscarão durante o download e depois permanecerão apagados enquanto os novos arquivos são gravados. A atualização do firmware estará completa quando você puder fazer login nas páginas de configuração web.

Para acessar o menu de configuração web do GXW4108:

1.Abra um navegador web.

2.Execute a ferramenta Grandstream IPQuery ou outro scan de rede.

3.Clique no botão para iniciar a detecção do dispositivo.

4.Os dispositivos detectados aparecerão no campo de saída.

5.Copie o endereço IP do seu GXW4108 e cole-o na barra de endereço do seu navegador web.

6.Uma tela de login será exibida. Existem duas senhas padrão:

Nível de Usuário: Senha: 123. Acesso permitido: Apenas Status e Configurações Básicas.

Nível de Administrador: Senha: admin. Acesso permitido: Todas as páginas.

A configuração dos canais FXO é feita através da interface web, na seção de "FXO Lines" (Linhas FXO). Nesta seção, você pode configurar diversos parâmetros para cada porta FXO, como:

Call Progress Tones: Configurar as frequências dos tons de discagem, toque, ocupado, etc..

Tx to PSTN Audio Gain / Rx from PSTN Audio Gain: Ajustar o ganho de áudio de transmissão e recepção para a linha PSTN.

Silence Suppression: Ativar ou desativar a supressão de silêncio para codecs como G723 e G729.

Echo Cancellation: Ativar ou desativar o cancelamento de eco.

Enable Current Disconnect / Enable Tone Disconnect / Enable Polarity Reversal / Enable Call Answer Supervision: Habilitar ou desabilitar a detecção de sinais de desconexão e supervisão de chamadas da PSTN.

Silence Timeout / Incoming Call Timeout: Definir tempos limite para chamadas em silêncio ou chamadas recebidas não atendidas.

AC Termination Impedance: Selecionar a impedância da linha analógica conectada à porta FXO.

Number of Rings Before Pickup: Definir o número de toques antes de a chamada ser encaminhada para o VoIP.

Caller ID Scheme / Caller ID Transport type: Configurar o esquema e o tipo de transporte do identificador de chamadas.

Wait for Dial-tone / Stage Method / Min. Delay before Dial PSTN / Round Robin and/or Flexible / Prefix to specify Port / Dial Plan / Hookflash Duration / Use DTMF Parameter from RFC2833 or SIP Info / DTMF Digit Length / DTMF Digit Volume / DTMF Dial Pause: Configurações relacionadas ao processo de discagem e ao tratamento de DTMF.

O GXW4108 pode ser usado com um servidor SIP (como Asterisk) para processar a conversão de mídia entre chamadas IP e PSTN. O servidor SIP lida com o registro SIP e o controle de chamadas. Existem duas maneiras de configurar o GXW4108 nesse cenário:

1.Com contas SIP configuradas na página "Channels" (Canais): O GXW atua como um endpoint solicitando registro ao servidor SIP.

2.Sem contas SIP: O servidor SIP é configurado para encaminhar mensagens SIP INVITE com o número de destino FXO para o endereço IP do gateway.

FXS (Foreign Exchange Station) é uma interface que fornece sinal para telefones. É uma porta de saída do sinal de telefonia, geralmente conectada diretamente ao telefone ou fax.

FXO (Foreign Exchange Office), por outro lado, é uma interface que recebe o sinal de uma operadora STFC ou de uma central telefônica PABX. É uma porta de entrada, usualmente a parte do telefone que se conecta à linha telefônica na parede.

Ambas as interfaces sempre funcionam em pares, similar a um plugue macho e fêmea. Sem um PABX, um telefone seria conectado diretamente a uma porta FXS. O gateway FXS é necessário para conectar o gateway FXO à internet ou a um sistema de telefonia digital.

Uma porta FXO se conecta à PSTN (Public Switched Telephone Network) e recebe a linha, enquanto uma porta FXS se conecta aos dispositivos do usuário final e fornece os sinais necessários. O termo FXS refere-se a ramais analógicos, enquanto o termo FXO refere-se a linhas analógicas.

O gateway FXO em uma solução VoIP tem a função principal de conectar linhas telefônicas analógicas ao sistema digital VoIP. Ele atua como um adaptador, permitindo que chamadas feitas através de telefones convencionais seja traduzida e transmitida pela rede VoIP. Além disso, o gateway FXO também facilita a integração entre sistemas PBX (Private Branch Exchange) analógicos com redes VoIP, proporcionando uma transição gradual para tecnologias mais modernas enquanto mantém a compatibilidade com equipamentos existentes.

1. Conecta linhas telefônicas analógicas ao sistema de telefonia digital VoIP.
2. Permite que sistemas PBX analógicos se conectem a redes VoIP, aproveitando os recursos avançados da telefonia IP.
3. Mantém a compatibilidade com dispositivos e serviços analógicos existentes durante a transição para soluções digitais.

Esta integração é essencial para empresas que desejam migrar gradualmente para soluções VoIP, permitindo-lhes aproveitar os benefícios da tecnologia IP enquanto ainda utilizam equipamentos analógicos.

O GXW4108 Grandstream 8 FXO Gateway é projetado para ser compatível com diversos tipos de sistemas PBX (Private Branch Exchange). Ele suporta codecs de voz populares e tem interoperabilidade com provedores SIP de terceiros, o que significa que pode trabalhar bem com uma variedade de PABX IP. O dispositivo permite conectar até 8 linhas telefônicas a um sistema PABX IP baseado em SIP ou mesmo a um PABX analógico tradicional.

O GXW4108 foi projetado e testado para total compatibilidade com os principais sistemas de PBX IP, permitindo uma integração eficiente entre as linhas telefônicas convencionais (PSTN) e as redes baseadas em tecnologia IP. Isso facilita a criação de soluções híbridas VoIP e analógicas, tornando-o adequado para ambientes que necessitam de um sistema misto de comunicação.
