Vídeo Apresentando Embarcado Merrii Lojamundi
Vídeo mostrando dispositivos e especificações técnicas do embarcado Merrii.
Especificações do Processador A31
O A31 Hummingbird é um sistema baseado em Allwinner Quad Core processador A31.
O Processador A31 é repleto de interfaces, incluindo a entrada e a saída CVBS, HDMI, VGA, MIPI / CSI, dual-channel LVDS, dual-channel RGB / CPU LCD, SATA, USB, SPI e GMAC.
O processador aplica a estrutura de CPU ARM Cortex-A7 quad-core, incluindo todas as características do Cortex-A15 e é o mais econômico na atual plataforma ARM.
Equipado com GPU PowerVR SGX544MP2 ™, o processador A31 não só melhora o desempenho do sistema, mas também satisfaz a excelente compatibilidade de jogos. Além disso, suporta a codificação e decodificação de vídeo 3840x1080.
|
PU |
ARM® Cortex™-A7 Quad-Core 256KB L1 Cache 1MB L2 Cache |
|
GPU |
PowerVR™ SGX544MP2 Compatível com OpenGL ES2.0, OpenCL 1.x, DX 9_3 |
|
Video |
UHD H.264 4Kx2K video decoding Multi-format FHD video decoding, including Mpeg1/2, Mpeg4 SP/ASP GMC, H.263, H.264,etc. H.264 High Profile 1080P@60fps encoding 3840x1080@30fps 3D decoding, suporta BD/SBS/TAB/FP 3840x1080@30fps 3D encoding Compatível com protocolo de streaming de mídia RTSP, HTTP, HLS, RTMP, MMS |
|
Display |
Dual-Channel LVDS 1920x1080@60fps 4 faixas MIPI DSI 1920x1200@60fps Dual-channel RGB/CPU LCD 2048x1536@60fps HDMI1.4 1080p@60fps integrado |
|
Camera |
Parallel & MIPI I/F sensor integrado powerful ISP integrado, suporta Raw Data CMOS sensor Suporta 5M/8M/12M CMOS sensor Suporta 8/10/12-bit YUV/Bayer sensor |
|
HawkView™ |
Correção de defeitos de pixel estático e dinâmico e lente de correção de sombreamento Interpolação Bayer anisotrópica não-linear com supressão de cor falsa Correção de cor programável, compressão de faixa dinâmica e realce de contraste Filtro de ruído espacial avançada AE/AF/AWB Detecção Anti-flick |
|
Memory |
Dual-Channel LPDDR2/DDR3/DDR3L Controller Dual-Channel NAND FLASH Controller with 64-bit ECC |
|
PMIC |
Specially designed PMIC AXP221 21-channel power output e 2.2A carga rápida Compatível com USB 3.0 power supply standard |
|
Audio |
HI-FI 100dB Audio Codec integrado Três amplificadores analógicos diferenciais e microfone integrado para fone de ouvido e telefone Uma interface MIC digital com software de cancelamento de ruído |
|
OS |
Suporta Android 4.1/4.2 e superior Compatível com Microsoft Windows 8 |
Estrutura do Processador A31
Destaques do Processador A31
As principais especificações do processador A31 quad-core são as seguintes:
- Quad-core CPU Cortex ™ A7 ARM
- Equipado com uma GPU SGX544MP2 Power VR e tem oito núcleos lógicos.
- DDR dual-channel e NAND Flash.
- HawkView câmera ISP integrada, processamento de imagem HD e suporte de captura de imagem rápido.
- Módulo Integrado MIPI DSI / MIPI CSI
- Módulo de codec de áudio integrado
Comparando com Cortex-A8, o Cortex-A7 cresceu 50%, sendo que sua dimensão é um quinto da A8 e a sua eficácia é de cinco vezes da A8.
Jogos
Qualidade de renderização do jogo está se tornando melhor no quad-core A31.
Vídeo
A31 reflete a tecnologia de processamento de vídeo de quarta geração da Allwinner, suporta decodificação 4Kx2K vídeo, Blue-ray 3D a 30fps e quatro vias codecs de vídeo 720p simultaneamente.
Página do Site
O tempo de carregamento da página pode chegar a menos de 5 segundos, com mais page melhora a velocidade de carregamento de acordo com as circunstâncias, com largura de banda suficiente.
Baixo consumo de energia
A vida do processador A31 aumentou mais de 20%, ao longo de 30 dias de espera, com mais de 100 horas de música, mais de 10 horas de reprodução de vídeo e mais de 8 horas de navegação na web
Armazenamento
O processador A31 suporta 16-bit NAND dual-channel. Aumento de velocidade de leitura e escrita em 100%.
Recursos de Software
Suporte ao Sistema de Arquivo: ROM / CRAM / EXT2 / EXT3 / EXT4 / FAT / NTF / JFFS2 / YAFFS2 etc
O Driver suporta: LCD, Touch Screen, UART, Gigabit Ethernet, HDMI, SATA, VGA etc
Suporta Nand Flash, booting cartão SD.
Será fornecido o padrão do sistema Android4.4 e linux código fonte 3.3.
Destaques Linux OS :
l Linux version: linux 3.3
l Graphics library: Qt

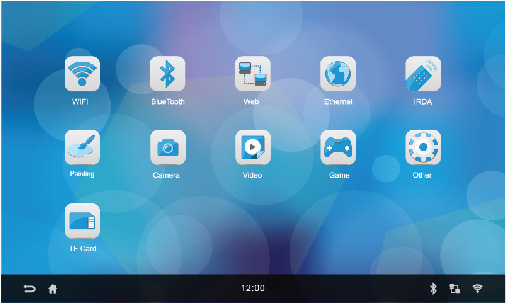

Interface Gráfica do Linux

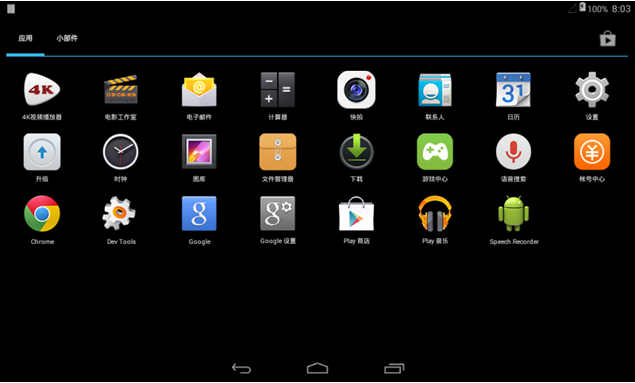

Destaques do Android OS：
l Android Version: android 4.4
Descrição da interface de hardware
|
Name |
Description |
|
CPU |
ARM® Cortex™-A7 Quad-Core PowerVR™ SGX544MP2 |
|
PMU |
X-Power AXP221“flash charging core”，2.2A PWM charging switch、、smart power management specialist，accessible to 12V power adapter, battery，USB5V power input,，providing 21 line power output，including5-line high-current DC / DC, maximum efficiency can be reach to 95%. |
|
DRAM |
4*4G 16 Bits DDR3，forming dual-channel 32 bits 2048M Bytes DRAM |
|
NAND Flash |
Hynix H27UBG8T2CTB，4G Bytes MLC 64bit ECC NAND Flash， eMMC和tSD NAND Flash, It can act as system's boot device |
|
TF Card |
Support up to 32G card memory, support card test |
|
WIFI |
Wifi BT two-in-one module |
|
3G |
Onboard MINI PCI-E 3G module interface, support data communication |
|
Ethernet |
10M/100M/1000M IEEE802.3，use Realtek RTL8201CP RJ45 |
|
USBHost/USBOTG |
1*USB OTG 2.0，2*USB Host，2-3*USB extended Pin |
|
Headphone/Line-in |
Support stereo headphone output/line in |
|
Speaker |
Onboard 10W stereo amplifier IC |
|
TV-IN |
CVBS Input。 |
|
VGA |
VGA output pin interface |
|
HDMI output |
HDMI v1.4，support 1080P@50/60fpts at the most |
|
LCD/LVDS |
Provide interface as LCD screen to extend development, support every size of screen: CPU screen below 3 Inch ,RGB screen above 3 inch, LVDS screen above 8 inch |
|
Camera |
Provide CSI and MIPI camera interface |
|
TP |
Support quad-line resistive touch screen and capacitive touch screen with TWI interface |
|
UART |
Provide UART interface, TTL level |
|
Keys |
RESET，POWER_ON etc |
|
IR |
IR only supports infrared remote control |
|
DC |
12V DC IN。 |
Descrição do Extended PIN
Suporta essas funções pin: UART0, 1,4,5. (UART1 with fluid control) CSI, MIPI, SPI2, TWI2, GPIO*3, LCD, CTP, RTP
J4
|
Pin |
Pin Name |
IO type |
Pin |
Pin Name |
IO type |
|
1 |
VCC-5V |
2 |
VCC-5V |
||
|
3 |
VCC-5V |
4 |
GND |
||
|
5 |
GND |
6 |
GND |
||
|
7 |
LCD0-D1 |
8 |
LCD0-D0 |
||
|
9 |
LCD0-D3 |
10 |
LCD0-D2 |
||
|
11 |
LCD0-D5 |
12 |
LCD0-D4 |
||
|
13 |
GND |
14 |
GND |
||
|
15 |
LCD0-D7 |
16 |
LCD0-D6 |
||
|
17 |
LCD0-D9 |
18 |
LCD0-D8 |
||
|
19 |
LCD0-D11 |
20 |
LCD0-D10 |
||
|
21 |
LCD0-D13 |
22 |
LCD0-D12 |
||
|
23 |
LCD0-D15 |
24 |
LCD0-D14 |
||
|
25 |
GND |
26 |
GND |
||
|
27 |
LCD0-D17 |
28 |
LCD0-D16 |
||
|
29 |
LCD0-D19 |
30 |
LCD0-D18 |
||
|
31 |
LCD0-D20 |
32 |
LCD0-D21 |
||
|
33 |
LCD0-D22 |
34 |
LCD0-D23 |
||
|
35 |
LCD0-CLK |
36 |
LCD0-DE |
||
|
37 |
LCD0-VSYNC |
38 |
LCD0-HSYNC |
||
|
39 |
LCD-BL-EN |
40 |
PWM0 |
||
|
41 |
LCD-PWR-EN |
42 |
TP-WAKEUP |
||
|
43 |
TPX1 |
44 |
TP-INT |
||
|
45 |
TPX2 |
46 |
TWI1-SCK |
||
|
47 |
TPY1 |
48 |
TWI1-SDA |
||
|
49 |
TPY2 |
50 |
VCC-3V |
||
|
51 |
DSI-D0P |
52 |
DSI-D0N |
||
|
53 |
DSI-D1P |
54 |
DSI-D1N |
||
|
55 |
DSI-D2P |
56 |
DSI-D2N |
||
|
57 |
DSI-D3P |
58 |
DSI-D3N |
||
|
59 |
DSI-CKP |
60 |
DSI-CKN |
J11
|
Pin |
Pin Name |
IO type |
Pin |
Pin Name |
IO type |
|
1 |
VCC-5V |
2 |
VCC-5V |
||
|
3 |
VCC-3V |
4 |
VCC-3V |
||
|
5 |
CSI-PCLK |
6 |
CSI-SCK |
||
|
7 |
CSI-SDA |
8 |
CSI-VSYNC |
||
|
9 |
CSI-HSYNC |
10 |
CSI-MCLK |
||
|
11 |
CSI-D4 |
12 |
CSI-D5 |
||
|
13 |
CSI-D6 |
14 |
CSI-D7 |
||
|
15 |
CSI-D8 |
16 |
CSI-D9 |
||
|
17 |
CSI-D10 |
18 |
CSI-D11 |
||
|
19 |
GND |
20 |
GND |
||
|
21 |
CAM-RESET# |
22 |
CAM-STBY-EN |
||
|
23 |
CSI-1V5 |
24 |
CSI-1V8 |
||
|
25 |
CSI-PWREN |
26 |
AFVCC-2V8 |
||
|
27 |
CSI-AF-IO |
28 |
CSI-2V8 |
||
|
29 |
GND |
30 |
GND |
||
|
31 |
CSI2-D0N |
32 |
CSI2-D0P |
||
|
33 |
CSI2-D1N |
34 |
CSI2-D1P |
||
|
35 |
CSI2-D2N |
36 |
CSI2-D2P |
||
|
37 |
CSI2-D3N |
38 |
CSI2-D3P |
||
|
39 |
CSI2-CKN |
40 |
CSI2-CKP |
||
|
41 |
MIPI-CSI-MCLK |
42 |
GND |
||
|
43 |
GND |
44 |
TWI2-SCK |
||
|
45 |
UART5-RX |
46 |
TWI2-SDA |
||
|
47 |
UART5-TX |
48 |
SPI2-CS0 |
||
|
49 |
UART1-RTS |
50 |
SPI2-CLK |
||
|
51 |
UART1-CTS |
52 |
SPI2-MOSI |
||
|
53 |
GND |
54 |
SPI2-MISO |
||
|
55 |
UART1-RX |
56 |
PM4 |
||
|
57 |
UART1-TX |
58 |
PM5 |
||
|
59 |
VCC-3V |
60 |
PM6 |
