Placa de Expansão 4 Troncos GSM/3G para Gateway Intelbras GW 208 3G

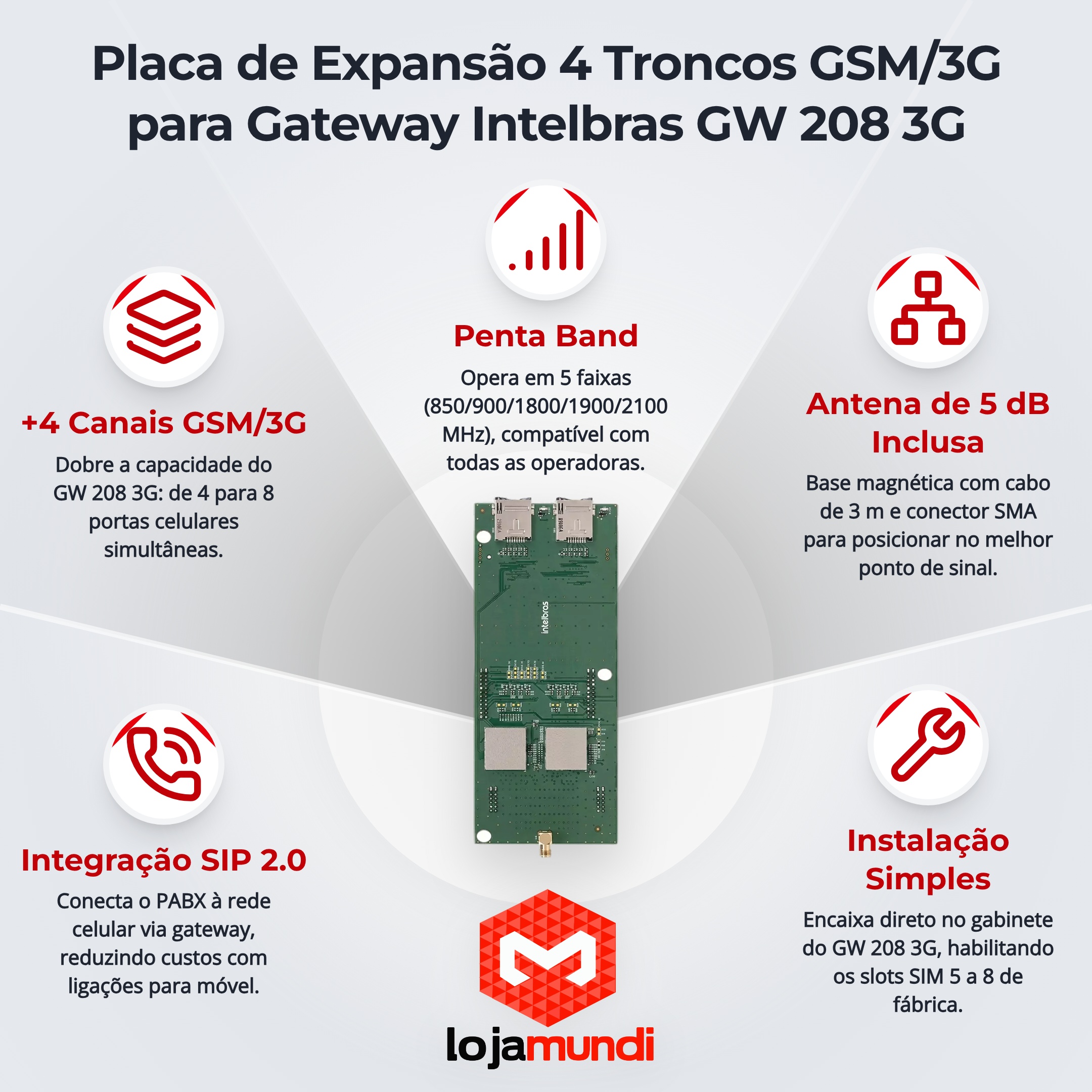

A placa é desenvolvida exclusivamente para o Gateway Intelbras GW 208 3G. Ao instalá-la, o gateway passa de 4 para 8 portas GSM/3G, dobrando a capacidade de troncos celulares do equipamento.

A placa adiciona 4 novos canais GSM/3G ao gateway, somando-se aos 4 canais já presentes na base, totalizando 8 portas GSM/3G em operação simultânea.

Sim. A placa opera em 5 faixas de frequência celular (850, 900, 1800, 1900 e 2100 MHz — penta band), abrangendo as bandas utilizadas pelas principais operadoras móveis nacionais.

Sim. A placa de expansão acompanha uma antena: miniantena de base magnética, penta band, com ganho de 5 dB, conector SMA macho e cabo de 3 metros.

Resumidamente, a instalação segue 6 passos:

1. Desconectar o gateway da alimentação elétrica.
2. Retirar o produto do rack.
3. Desparafusar e remover a tampa.
4. Retirar a etiqueta que impede a inserção dos cartões SIM 5–8.
5. Encaixar a placa de expansão no slot indicado no manual.
6. Fechar o produto, recolocar no rack e religar a alimentação.

Recomenda-se que o procedimento seja feito por técnico treinado pela Intelbras.

A placa de expansão habilita os slots de cartão SIM 5, 6, 7 e 8 do GW 208 3G, que vêm protegidos por etiqueta de fábrica e só ficam disponíveis após a instalação do módulo.

A interface GSM/3G apresenta sensibilidade superior a -104 dBm em 850/900 MHz e superior a -103 dBm em 1800/1900 MHz, oferecendo bom desempenho mesmo em locais com sinal mais fraco.

O conector adicional da expansão é compatível com antenas de 50 Ω de impedância e usa padrão SMA macho na ponta do cabo. O conector da expansão fica disponível na parte posterior do gateway após a instalação da placa.

É preciso respeitar a distância mínima de 1 metro entre antenas GSM. Também recomenda-se evitar instalação próxima a motores, quadros de energia, estações de rádio e outras fontes geradoras de campo magnético, para preservar a qualidade do sinal.

O nível de sinal de cada canal pode ser avaliado diretamente no gerenciador web do GW 208 3G, em Troncos > Monitoramento. Quanto melhor o sinal recebido pela antena, melhor a qualidade de áudio das chamadas.

Não. Conforme o manual, somente técnicos treinados pela Intelbras estão autorizados a abrir o gabinete, instalar a placa e manusear as interfaces internas do GW 208 3G. Isso preserva a integridade do equipamento e os termos de garantia.

Antes de instalar a placa, é necessário desligar a alimentação do gateway e garantir que o condutor de aterramento esteja conectado. Para evitar danos eletrostáticos, recomenda-se uso de pulseira antiestática, apoiar a placa em superfície aterrada e evitar tocar nos pinos dos componentes.
