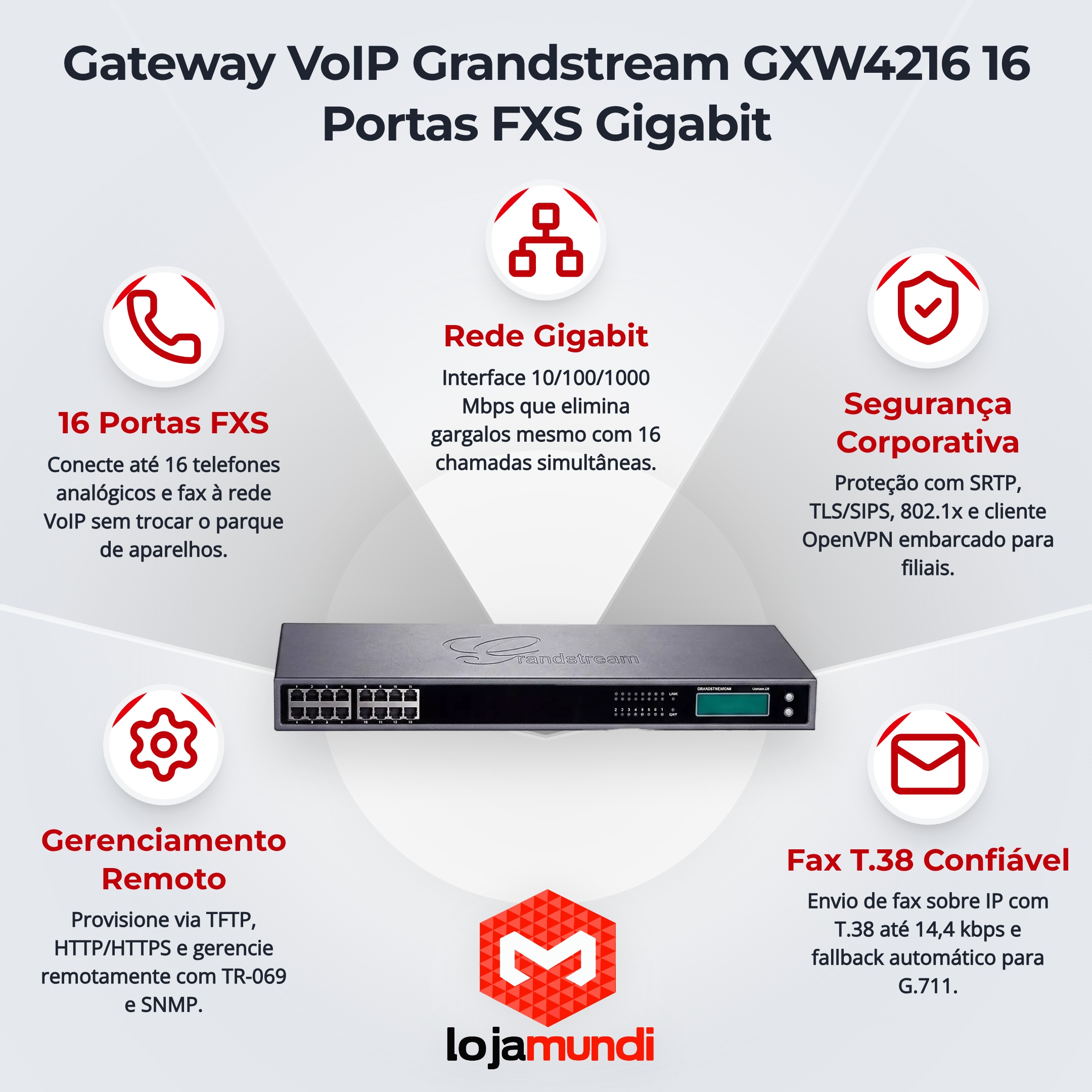

Gateway VoIP Grandstream GXW4216 16 Portas FXS Gigabit

O GXW4216 oferece 16 portas FXS, em 16 conectores RJ11 e 1 conector Telco RJ21 de 50 pinos (com os 16 primeiros pares ligados). Permite conectar 16 telefones analógicos ou máquinas de fax, mantendo os aparelhos da empresa depois da migração para VoIP.

O gateway atende 16 chamadas simultâneas, uma por porta FXS. O manual exclui dessa conta as chamadas com SRTP.

São 16 contas SIP, uma por porta, e 4 perfis de servidor SIP. Cada perfil pode apontar para um servidor SIP diferente, com proxy de saída e servidor de failover, e cada porta usa um dos perfis.

Sim. O equipamento tem 1 porta RJ-45 10/100/1000 Mbps, com negociação automática. É uma única porta de rede, que leva o tráfego SIP e RTP em velocidade Gigabit.

Os codecs são G.711 (A/µ-law), G.722 (voz HD), G.723.1A, G.726 (16, 24, 32 e 40 kbps), G.729 A/B e iLBC; o Opus também está disponível na versão 2 de hardware. A ordem de preferência é definida por perfil.

Sim. O gateway faz relé T.38 Grupo 3 a até 14,4 kbps, com comutação automática para G.711 (passagem de fax) quando o provedor não aceita T.38, e usa os data pumps V.17, V.21, V.27ter e V.29. Se houver problema no envio ou na recepção, o manual orienta alternar a opção de detecção do tom de fax.

O gateway implementa SRTP (desativado de fábrica, habilitado no perfil), TLS/SIPS na sinalização, HTTPS na gerência, autenticação 802.1X (EAP-MD5, EAP-TLS e EAP-PEAPv0/MSCHAPv2) e cliente OpenVPN. Há listas de permissão e de bloqueio para o lado WAN e bloqueio temporário após várias tentativas de login.

O hunting group usa uma única conta SIP em várias portas FXS. No modo linear (serial), a chamada vai para a menor porta livre; no circular, a distribuição é em rodízio (round-robin). Na versão 2 de hardware há também o modo paralelo, que toca em todas as portas livres do grupo ao mesmo tempo.

A configuração pode ser entregue por TFTP, HTTP e HTTPS (FTP e FTPS também, na versão 2 de hardware), com arquivos de configuração nomeados pelo MAC. O gateway aceita TR-069 para gerência centralizada, as opções DHCP 43 e 66 para indicar o servidor e o 3CX Auto Provision.

As portas FXS usam sinalização FXS loop-start, com tensão on-hook fixa de 48 V, tensão de toque de 50 Vrms balanceada, na frequência de 20 a 50 Hz, e suportam 2 REN com loop de até 6.000 pés (cerca de 1,8 km) em fio 24 AWG.

A fonte que acompanha o produto tem entrada 100-240 VAC, 50/60 Hz e saída 12 V DC, 5 A. O fabricante pede para usar somente a fonte fornecida na embalagem, porque um adaptador alternativo pode danificar o equipamento.

A caixa traz 1 gateway, 1 fonte universal 12 V/5 A, 1 cabo Ethernet RJ45, 2 suportes de rack e o guia de instalação rápida. O cabo Telco RJ21 não acompanha este modelo.

Ligue o cabo de rede na porta LAN e conecte a fonte. Em um telefone analógico ligado a uma porta FXS, digite *** para abrir o menu de voz e a opção 002 para ouvir o endereço IP do gateway. Digite esse IP no navegador. Na versão 1 de hardware, a senha de administrador de fábrica é admin; na versão 2, é a senha aleatória impressa na etiqueta do aparelho. No primeiro acesso, o sistema exige trocar a senha padrão.

Olhe a etiqueta na parte de trás: a versão 2 traz V2 no nome do modelo (por exemplo, "GXW4216 V2") e a senha do aparelho impressa; se o modelo não traz V1 nem V2, o aparelho é da versão 1. As duas versões usam arquivos de firmware diferentes, então use o arquivo da sua versão. Opus, FTP/FTPS no provisionamento, hunting group paralelo e gerenciamento pelo GDMS são recursos da versão 2.

Sim. O guia de instalação pede medidas contra descargas atmosféricas: para-raios no local, o aparelho bem aterrado e um protetor contra surtos. A Grandstream também avisa para não desligar o aparelho da energia durante a inicialização nem durante a atualização de firmware.

O conector Telco é fêmea, de 50 pinos (25 pares). Use um cabo RJ21 macho de 50 pinos, que pode ir a um patch panel RJ11; o cabo só acompanha o GXW4248. No GXW4216, só os 16 primeiros pares são ligados.
