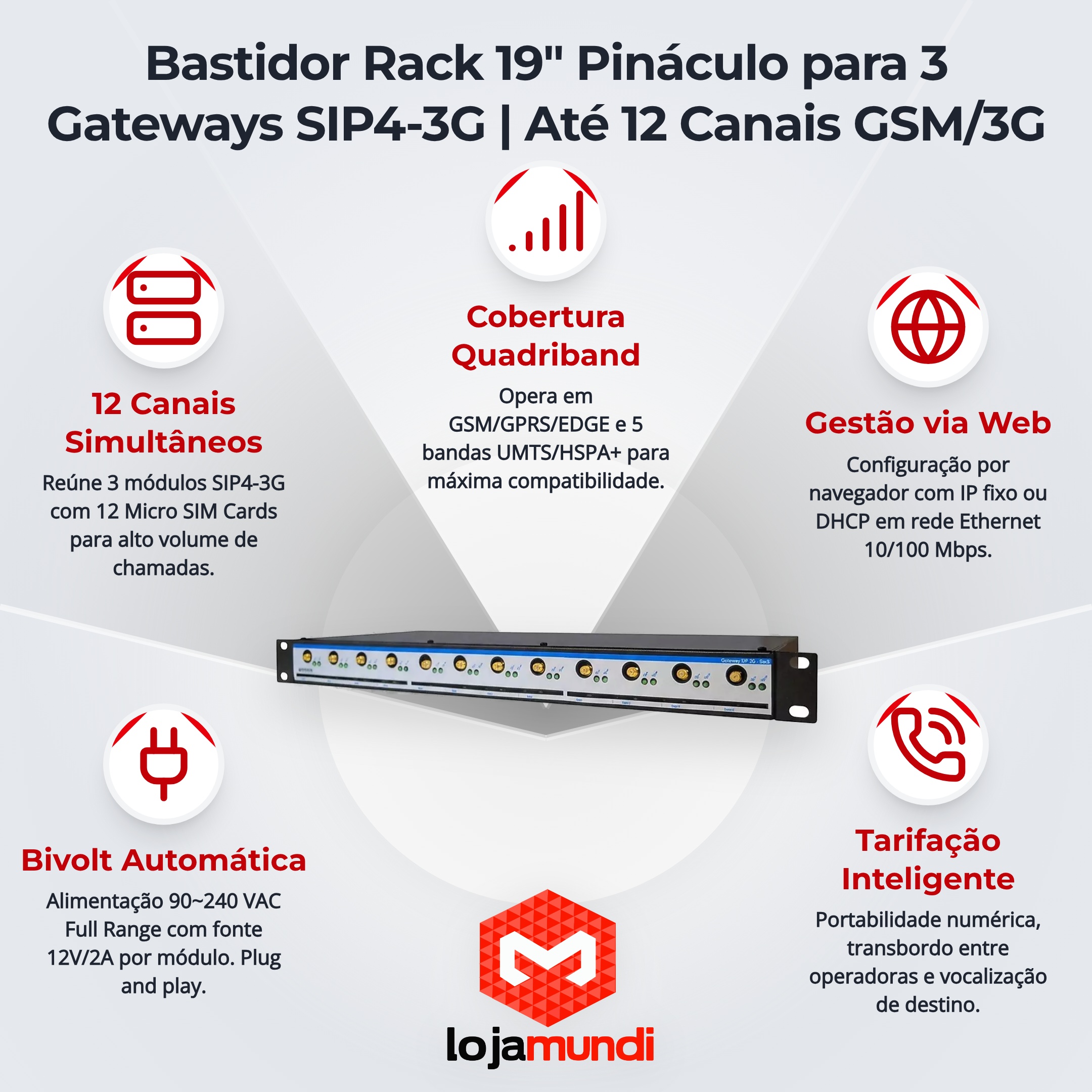

O bastidor padrão 19" da Pináculo foi projetado para acomodar 3 módulos Gateway SIP4-3G em uma única estrutura, concentrando alimentação, cabeamento de antenas e conexão de rede no mesmo ponto.

Cada Gateway SIP4-3G tem 4 canais e suporta 4 Micro SIM Cards. Com 3 módulos instalados no bastidor, o conjunto chega a 12 canais simultâneos e até 12 SIMs.

Os módulos operam em Quadriband GSM/GPRS/EDGE e em cinco bandas UMTS/HSPA+: 800/850, AWS, 1900 e 2100 MHz, com protocolo SIP para conversão entre telefonia IP e a rede celular.

Os Micro SIM Cards são inseridos nos slots reservados em cada módulo. A operação deve ser feita com o equipamento desligado para evitar danos.

Cada módulo acompanha 4 antenas (uma por canal GSM) com cabo de 3 metros e ganho de 6 dBi, conectadas via SMA.

O IP de fábrica é 10.1.1.150. Pode ser mantido fixo ou alterado para DHCP via plataforma web. O acesso inicial usa usuário admin e senha admin.

Pressione o botão RESET na parte inferior do módulo por 10 segundos. O equipamento reinicia e volta ao IP padrão 10.1.1.150.

Cada canal tem 2 LEDs:

• LED Run: piscando = sem ligação; ligado = em chamada.
• LED Sync: apagado = sem registro na rede celular; pisca rápido a cada 4 s = registrado na rede.

Sim. Conta com substituição de operadora (direciona ligações para outra), transbordo intra-rede e entre operadoras com prioridade configurável e plano corporativo com lista de números e respectivas operadoras.

Cada módulo mede 146 × 180 × 40 mm, com fonte 12 V / 2 A (positivo interno) e tensão de entrada 90~240 VAC Full Range bivolt automática.

Após cada energização, o carregamento completo do sistema leva cerca de 60 segundos.

O fabricante Pináculo oferece 12 meses de garantia (90 dias legais + 9 meses contratuais) contra defeitos de fabricação. Pela Lojamundi, há ainda troca em 7 dias sem burocracia e suporte técnico especializado.
