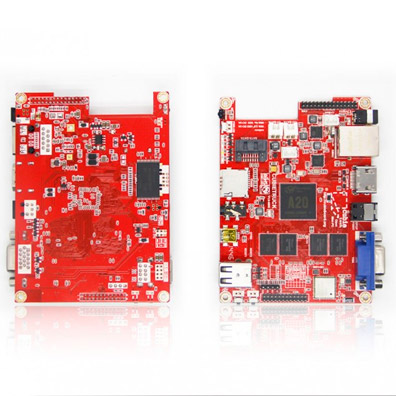

Mini PC CubieTech Cubieboard 3 CubieTruck A20 Dual Core com WiFi, Bluetooth, HDMI e SATA 2.0

O Mini PC CubieTech Cubieboard 3 CubieTruck é a terceira geração de placas da CubieTech, também conhecida como Cubieboard3. Reúne processador Allwinner A20 ARM Cortex-A7 dual core, gráficos Mali 400 MP2, 2GB de RAM, HDMI, Gigabit Ethernet, Wi-Fi, Bluetooth e slot microSD em uma única placa do tamanho da palma da mão.

Processador A20 Dual Core e GPU Mali 400 MP2

O coração da placa é o Allwinner A20, um SoC ARM Cortex-A7 de dois núcleos acompanhado da GPU Mali 400 MP2 e de 2GB de memória RAM. Esse conjunto entrega capacidade para rodar distribuições Linux completas como Lubuntu 12.10 Desktop e Debian armhf, com suporte a desktop gráfico, navegação, programação e múltiplas tarefas simultâneas.

Armazenamento Flexível com SATA 2.0, NAND e microSD

Diferente de outras placas compactas, o CubieTruck traz uma interface SATA 2.0 que permite conectar HDs e SSDs de 2,5" diretamente, ampliando o armazenamento sem depender da rede. Para arranque do sistema, há ainda NAND Flash interna e slot microSD, oferecendo três caminhos para instalar o sistema operacional.

Ideal para montar um NAS doméstico, servidor de arquivos ou estação de mídia compacta.

Conectividade de Rede Cabeada e Sem Fio

A placa combina porta Gigabit Ethernet para transferências rápidas com Wi-Fi e Bluetooth integrados via módulo AP6210 (bchdmd). Essa combinação dispensa adaptadores externos e libera as portas USB para outros periféricos.

Saídas Multimídia: HDMI, SPDIF e Headphone

A saída HDMI permite ligar o Cubieboard 3 diretamente a TVs e monitores em alta definição, enquanto o SPDIF entrega áudio digital para receivers e o conector P2 para fones atende ao uso pessoal.

54 Pinos de Expansão para Projetos DIY

Para quem cria projetos de eletrônica e automação, o CubieTruck disponibiliza 54 pinos de expansão que incluem UART, PS2 e GPIO. A documentação oficial mostra como configurar até 30 GPIOs simultâneos (PD01 a PD27, PH07, PB10 e PB11) editando o arquivo script.fex, abrindo caminho para controle de sensores, motores e periféricos personalizados.

Recursos Adicionais

• Porta IR (infravermelho) para controle remoto, útil em projetos de media center.
• 4 LEDs indicadores para status do sistema.
• RTC com bateria embarcada: mantém o relógio do sistema mesmo sem energia, dispensando sincronização via NTP a cada boot.
• Alimentação por 5V ou miniUSB, oferecendo flexibilidade na instalação.

Sistemas Operacionais Suportados

A placa é totalmente compatível com o ecossistema linux-sunxi. A equipe CubieTech disponibiliza imagens prontas de Lubuntu 12.10 Desktop para NAND Flash, instaladas via PhoenixSuit/LiveSuit. Também é possível compilar do zero um Debian armhf personalizado (kernel, U-Boot e rootfs) seguindo a documentação oficial, ideal para quem busca um sistema embarcado sob medida. Saiba mais sobre mini PCs e placas embarcadas.
