Como configurar o Gateway GSM Openvox com telefone IP

gateway-gsm



Neste tutorial vamos ensinar como configurar o OX-GW Openvox, um dos melhores gateways gsm disponíveis no mercado nacional. Este é um produto que atende as necessidades de empresas de todos os tamanhos, desde um pequeno escritório a uma empresa de grande porte.

A forma modular expansiva de seus canais, permite a aquisição deste equipameto a partir da configuração miníma de 04 portas, podendo chegar em alguns modelos a 44 portas. Cada módulo é composto por quatro portas/canais gsm.

A Lojamudi é representante exclusiva desses equipamentos e trouxe para o Brasil 03 modelos de case:



- OX-GW 1208 – de 04 a 08 portas

- OX-GW 2000 – de 04 a 20 portas

- VS-GW 2120 – de 04 a 44 portas



O grande diferencial desses gateway's está na construção de seu sistema, pois “roda” em cima de um servidor de telefonia IP Asterisk. O que garante maior estabilidade e segurança, além de possibilitar a utilização desses equipamentos sem registrar ou associá-los a um servidor de telefonia.

Vamos utilizar em nosso post o modelo OX-GW 1208 de 08 portas e configurá-lo para funcionar como uma central de telefonia IP/GSM.

Realizaremos chamadas através dos telefones IP Grandstream GXP 1165 de uma conta SIP, devido aqualidade de voz, a simplicidade nas configurações e ao seu ótimo custo benéficio. Este projeto é excelente para escritórios e até mesmo empresas de pequeno e medio porte, uma vez que não há investimentos em servidores e pode-se adquirir inicialmente a versão do hardware com apenas de 04 portas.



Vamos lá!

Conecte o Openvox a rede através da porta ETH1 ou ETH2, ambas permitem acesso ao equipamento. Mas caso o gateway tenha mais que um módulo, esses também podem ser acessados individualmente através da ETH2 em endereços de ip que vão de 172.16.99.1 a 172.16.99.11.





Módulo

Endereço IP

Username

Password

1

172.16.99.1

admin

admin

2

172.16.99.2

admin

admin

3

172.16.99.3

admin

admin

4

172.16.99.4

admin

admin

5

172.16.99.5

admin

admin

6

172.16.99.6

admin

admin

7

172.16.99.7

admin

admin

8

172.16.99.8

admin

admin

9

172.16.99.9

admin

admin

10

172.16.99.10

admin

admin

11

172.16.99.11

admin

admin

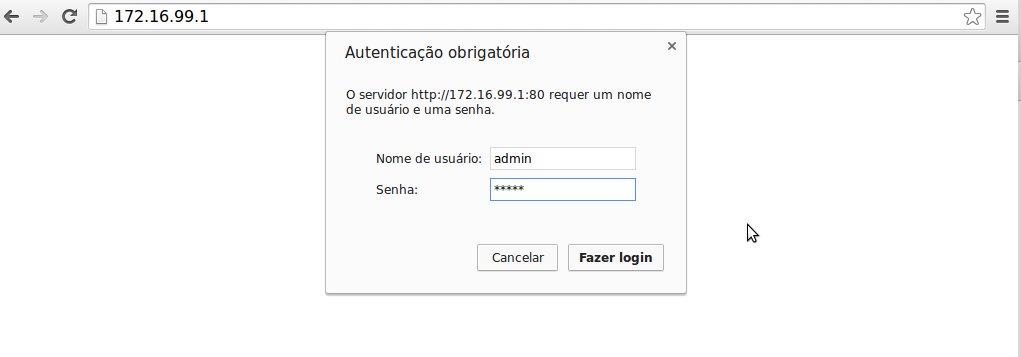

Acesse o gateway via url através do ip padrão 172.16.99.1. É necessário que sua placa de rede esteja configurada no mesmo range do equipamento.

A tela a baixo aparecerá solicitando:

Login: admin

Senha: admin


gateway-gsm

Login: admin

Senha: admin

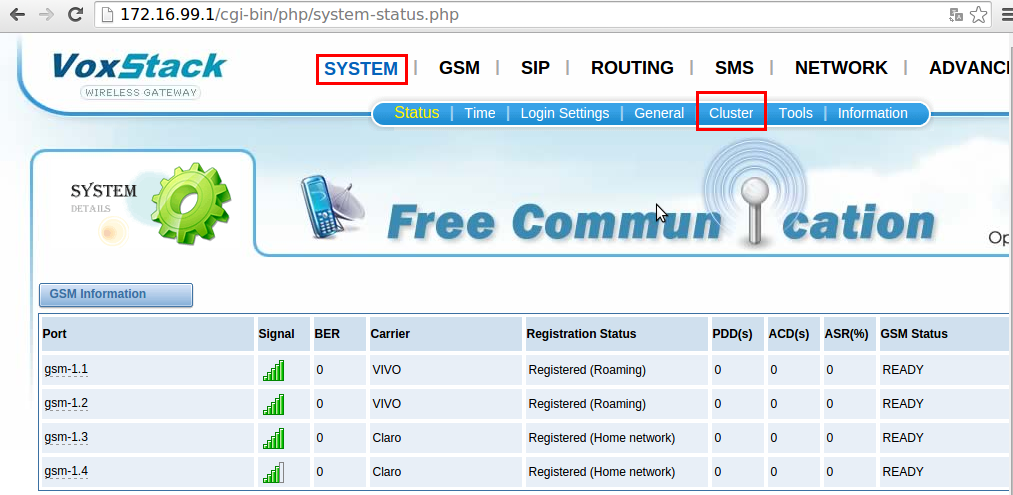

Após logar no equipamento a tela a baixo aparecerá mostrando as quatro portas do módulo 1. Como nosso equipamento contém dois módulos, precisamos aplicar a configuração de cluster para gerenciar todas as portas somente pelo acesso ao primeiro módulo.

Clique em System → Cluster

gateway-gsm

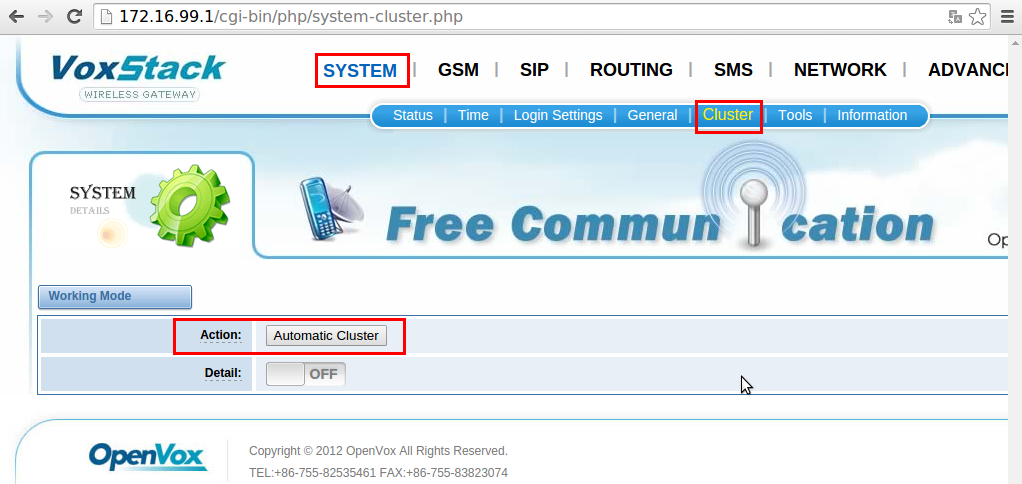

 Clique em Automatic Cluster

gateway-gsm

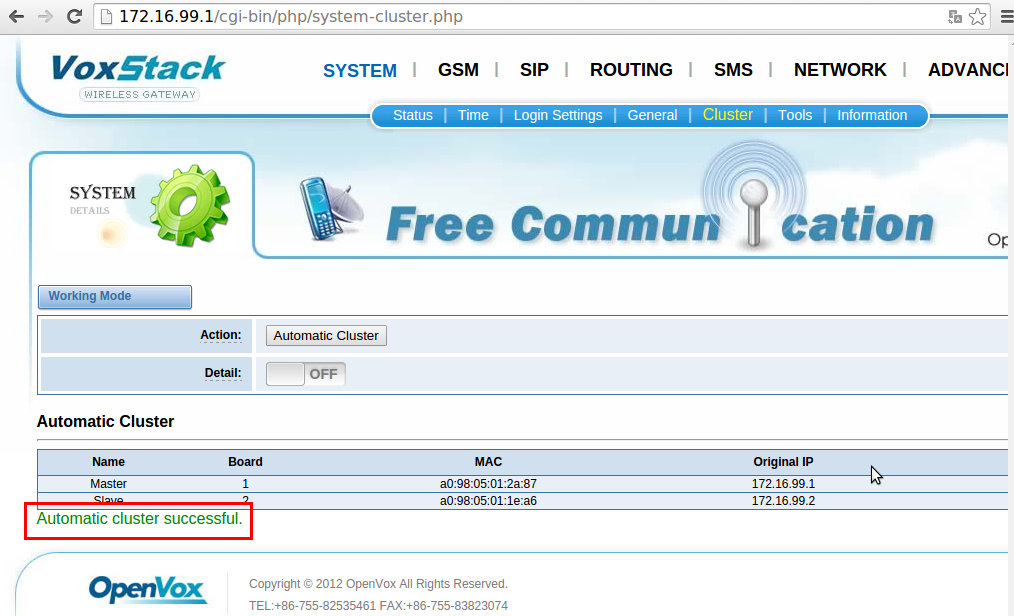

 Ao aplicar o cluster aparecerá o seguinte status: Automatic cluster successful.

gateway-gsm

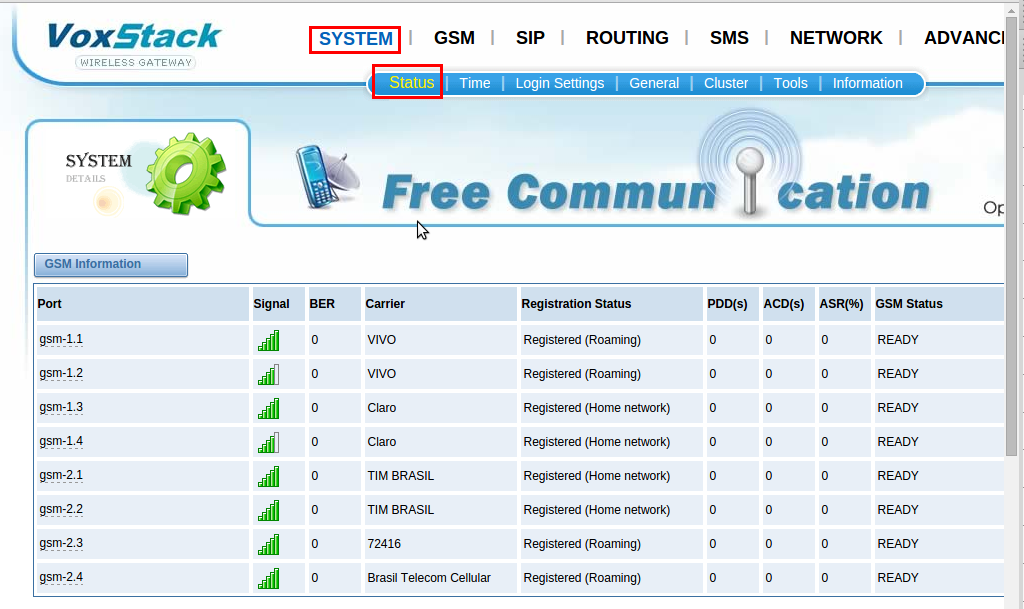

 Volte a aba System → Status e confira as oitos portas ativas.

Inserimos dois chips de cada uma das principais operadoras de telefonia do Brasil.

gateway-gsm




Após o cluster vamos alterar o endereços ip do gateway e colocá-lo na mesma faixa de ip da sua rede de computadores local.

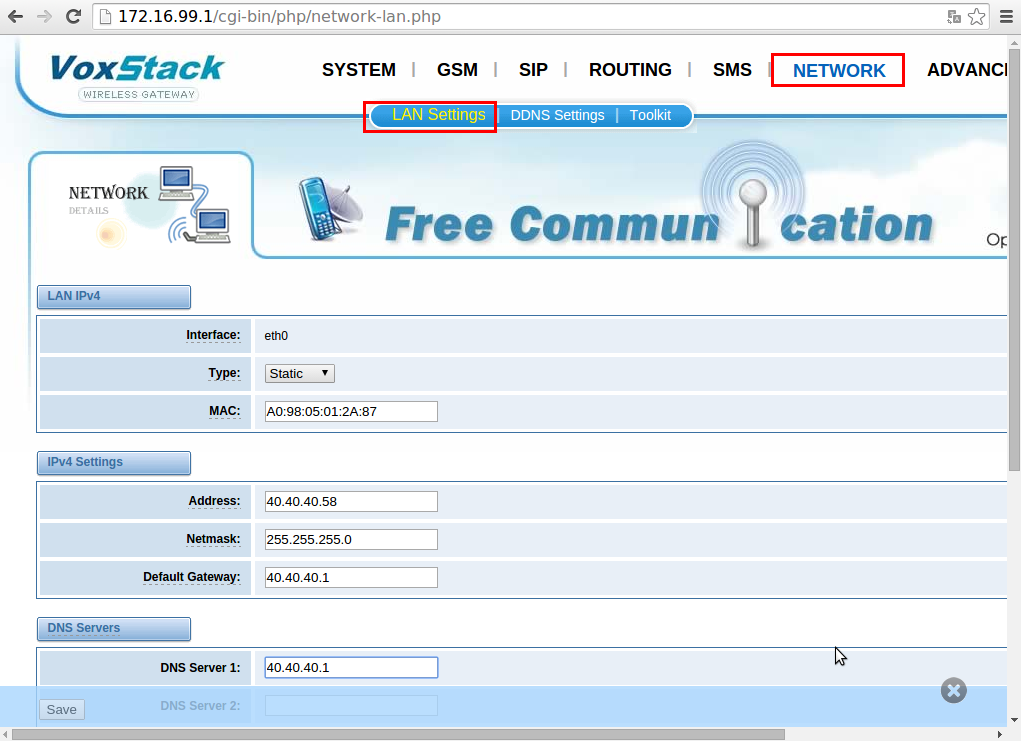

Escolha um endereço ip para o equipamento e clique em Network → Lan Settings

Preencha os campos - digite os valores referentes à sua estrutura:

Type: Static

Address: 40.40.40.58

Netmask: 255.255.255.0

Default Gateway: 40.40.40.1

DNS Server1: 40.40.40.1



gateway-gsm



Acesse o equipamento através do novo endereço ip que fora adicionado.

Agora configure as contas SIP para resgistrar os telefones IP.

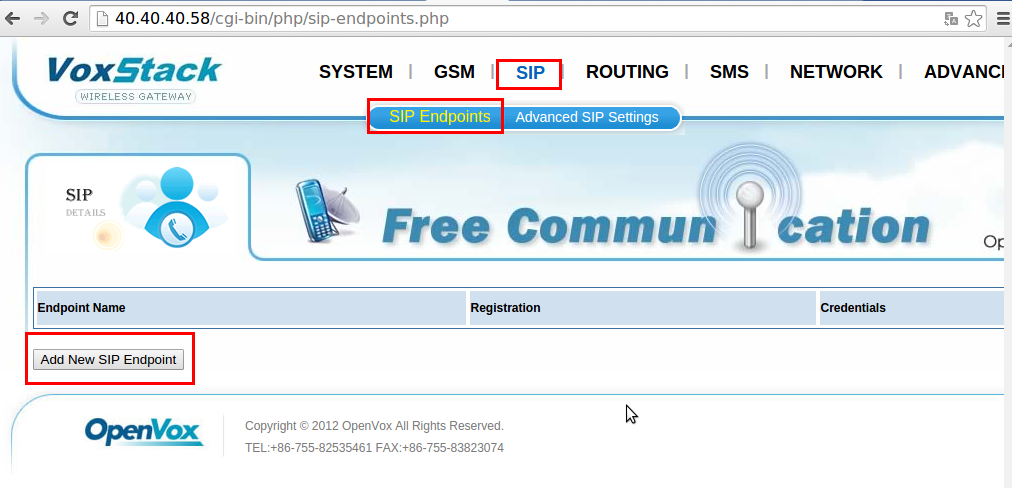

Clique na aba SIP → SIP Endpoints e adiciona uma nova conta SIP.

gateway-gsm

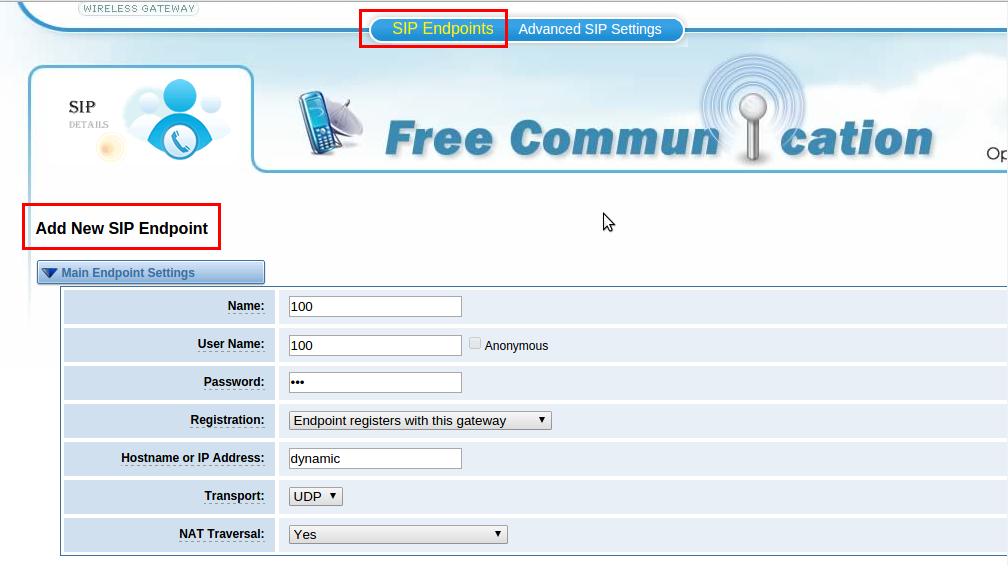

Em Add New SIP Endpoint preencha os campos para criar a conta com os valores escolhidos. Neste caso estamos usando a seguinte configuração:

Name: 100

User Name: 100

Password: 100

Registration: selecione Endpoint registers with this gateway ; dessa maneira o equipamento funcionará como um servidor de telefonia IP/GSM

Hostname or IP Address: dynamic

Transport: UDP ; protocolo para registro SIP

NAT Transversal: selecione Yes

gateway-gsm

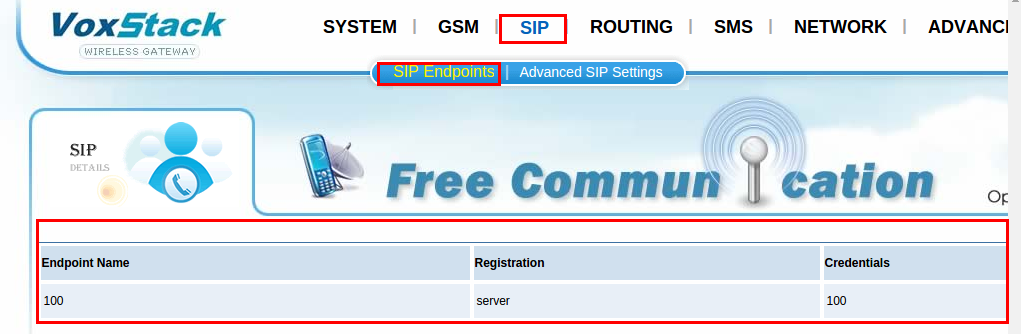

Salve e aplique. Ainda em SIP → SIP Endpoints confirme a criação da conta e veja que na coluna Registration há a informação de que o gateway está sendo utilizado como servidor (server).

gateway-gsm



Faça o mesmo procedimento para criar as contas dos demais telefones IP.



Vamos passar para configurações do telefone GXP 1165 da Grandstream. Este é o modelo que estamos utilizando para este tutorial, mas é possível registrar todos equipamentos de registro SIP ao openvox.

O telefone GXP 1165 vem programado de fábrica para receber o endereço de rede via DHCP. Então descubra o ip do aparelho clicando no botão NextScr até encontrar.

Acesse a interface do telefone ip através um navegador web de sua preferência.

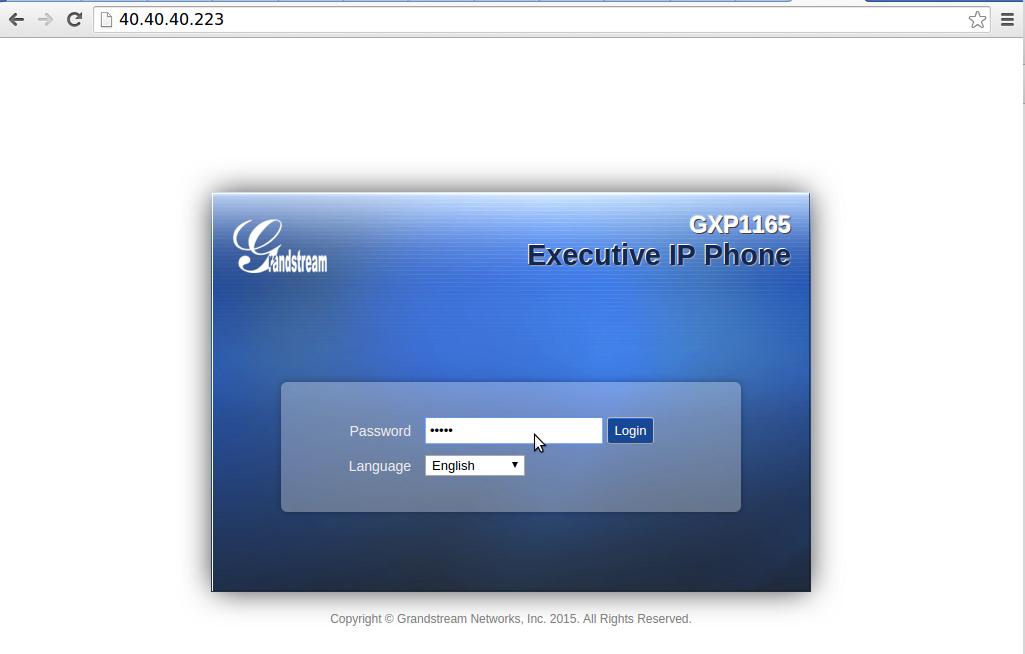

A a seguinte tela aparecerá, solicitando uma senha padrão admin:

gateway-gsm



Fazer o registro do telefone junto ao Openvox é muito simples e pode ser realizado em poucos passos.

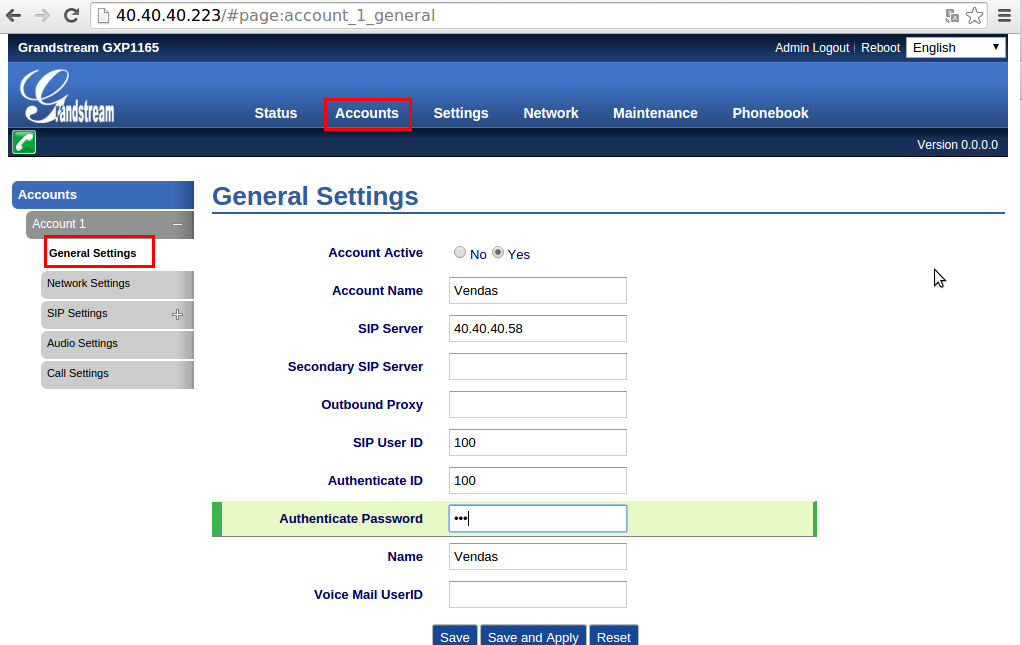

Clique em Accounts → General Settings e preecha os campos de acordo com as contas SIP criadas no Openvox:



Account Active: marque Yes

Account Name: 100

SIP Server: 40.40.40.58 ;endereço ip do gateway openvox

SIP User ID: 100

Authenticate ID: 100

Authenticate Password: 100

Name: 100

gateway-gsm

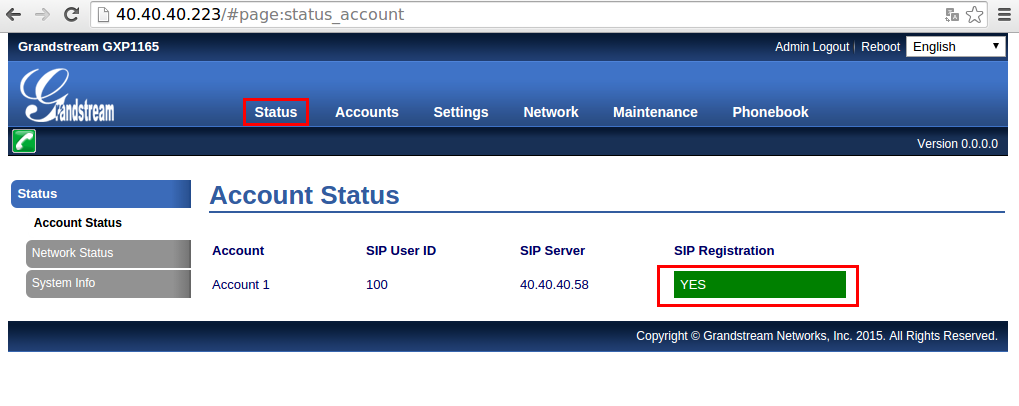

Clique em Status e confirme o registro

gateway-gsm



Vamos voltar ao Openvox e criar as rotas de entrada e saída de chamadas.

Vamos voltar ao Openvox e criar as rotas de entrada e saída de chamadas.

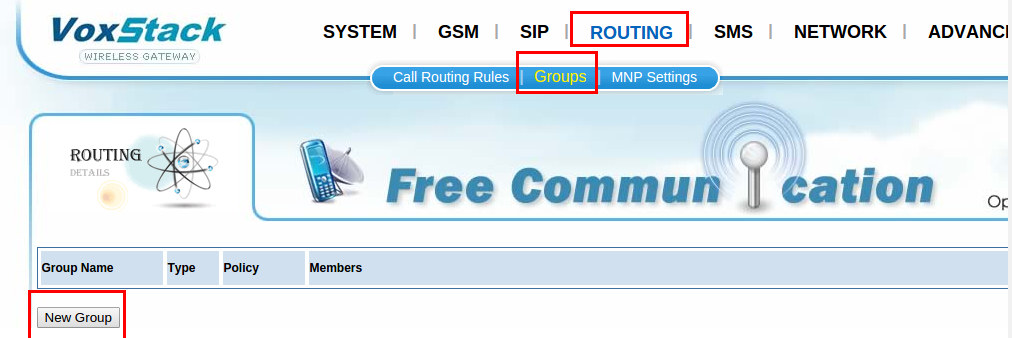

Clique em Routing → Groups → New Group para criar grupos para cada operadora.

gateway-gsm

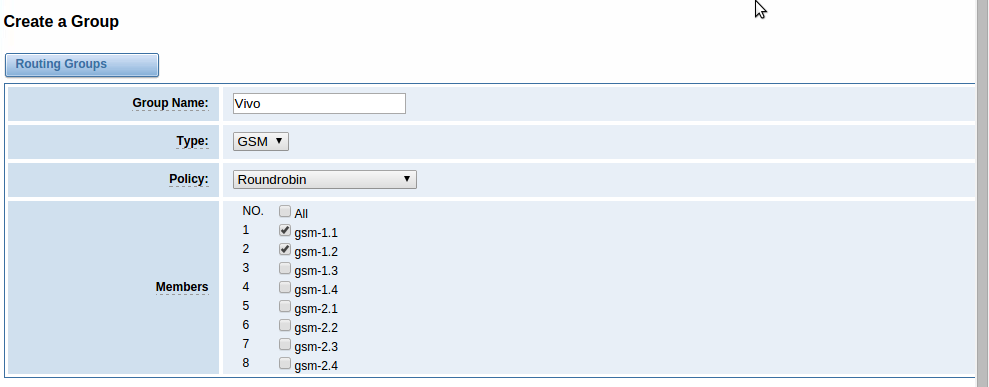

Em Create a Group (Routing Groups) preencha de acordo com os chips das operadoras que estão em seu equipamento.



Group Name: Vivo

Type: selecione GSM

Policy: selecione Roundrobin ;as chamadas saintes serão encaminhadas uma porta após a outra, priorizando sempre a próxima até voltar ao início.

Membres: marque os integrantes do grupo.

Clique em Routing → Groups → New Group para criar grupos para cada operadora.

gateway-gsm



Em caso de separar apenas um canal/porta para operadora, não é preciso criar um grupo, na configuração de rotas de chamada aponte diretamente para o canal específico.

Faça da mesma maneira para os chips das demais operadoras que estão no gateway.

Também é possível criar Grupos de chamada com contas SIP. Mas explicaremos essa função em outro tutorial.

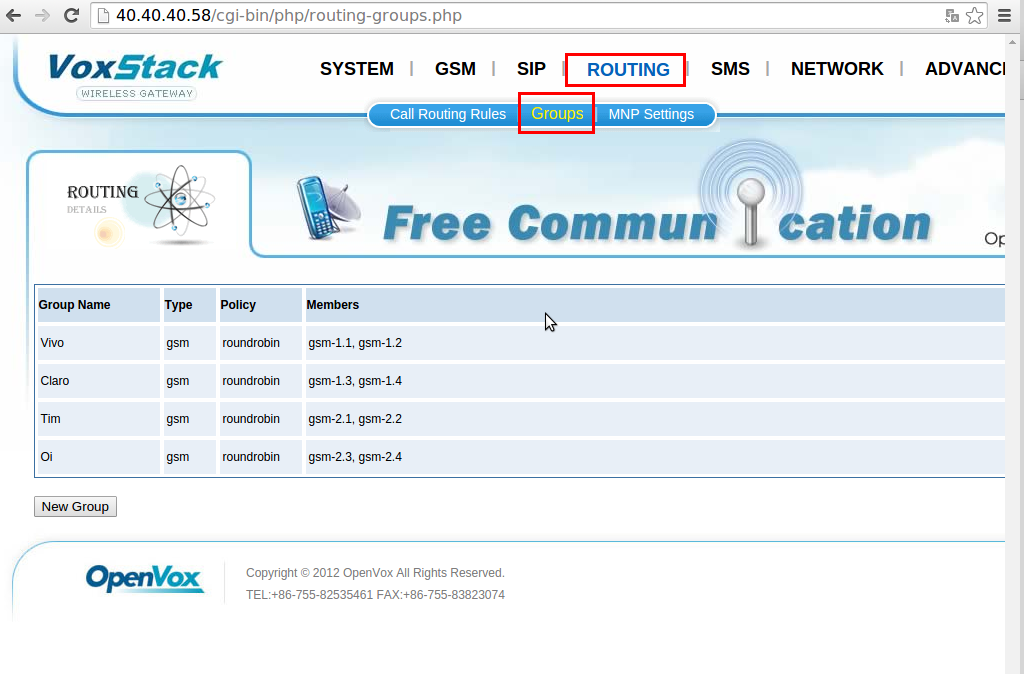

Veja o exemplo:

gateway-gsm

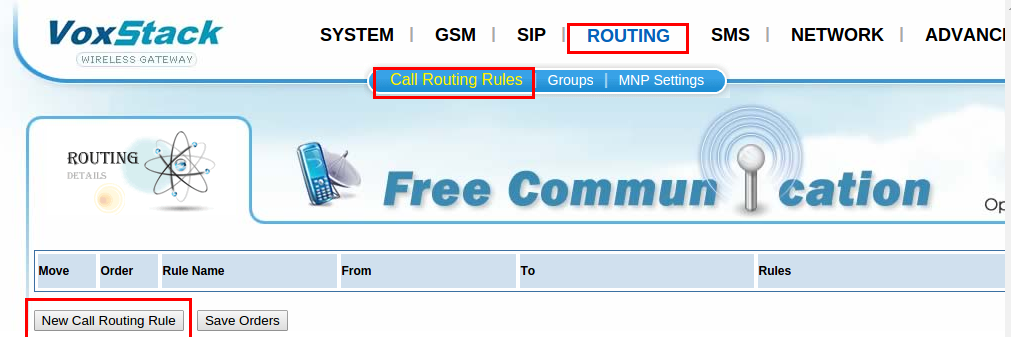

Ainda em Routing, acesse o sub-menu Call Routing Rules e clique em New Call Routing Rule:

gateway-gsm

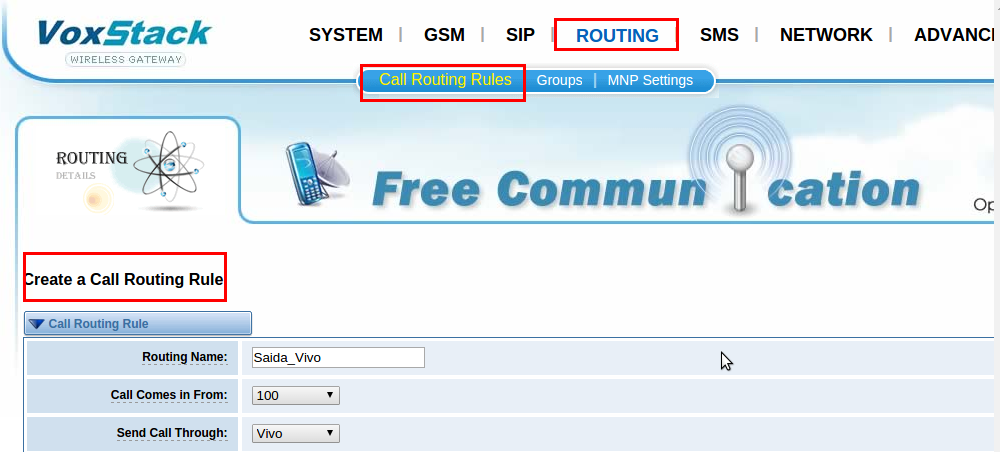

Em Create a Call Routing Rule crie as rotas de saída, seguindo a lógica de SIP para GSM

Routing Name: Saida_Vivo

Call Comes in From: 100 ;selecione a conta ou grupo SIP que poderão utilizar esta rota

Send Call Through: Vivo ;selecione o grupo gsm por onde as chamadas sairão

gateway-gsm

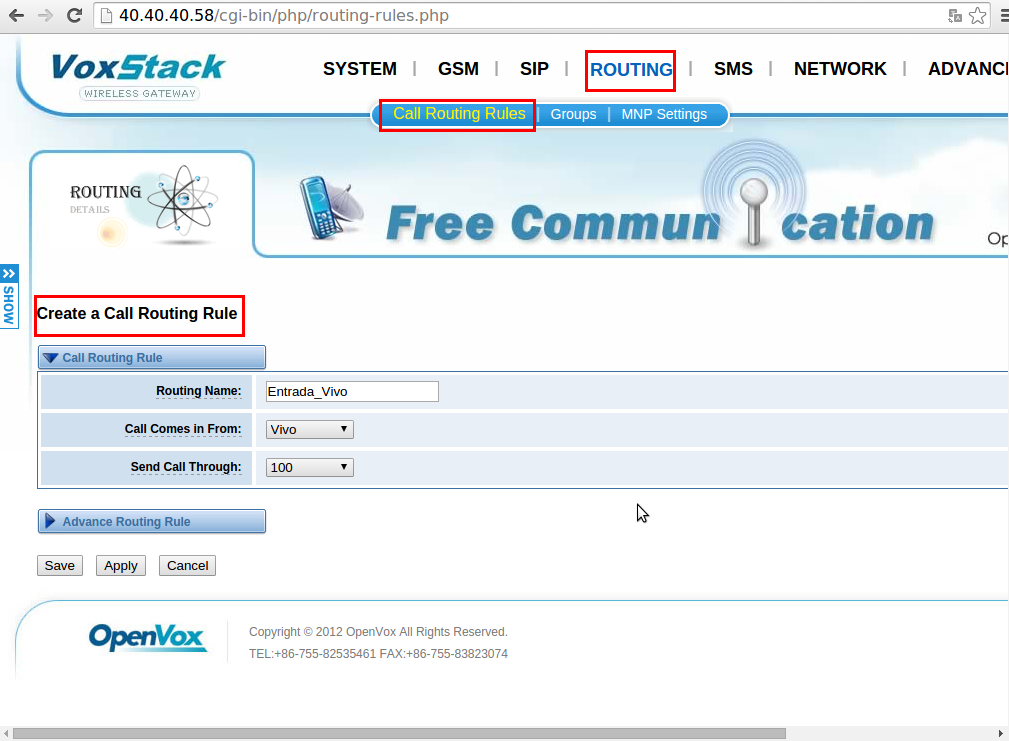

Ainda em Create a Call Routing Rule vamos criar as rotas de entrada, seguinfo agora a lógica de GSM para SIP

Em Create a Call Routing Rule crie as rotas de saída, seguindo a lógica de SIP para GSM

Routing Name: Entrada_Vivo

Call Comes in From: Vivo ;selecione o grupo gsm por onde as chamadas entrarão

Send Call Through: 100 ;selecione a conta ou grupo SIP que receberão as chamadas

gateway-gsm

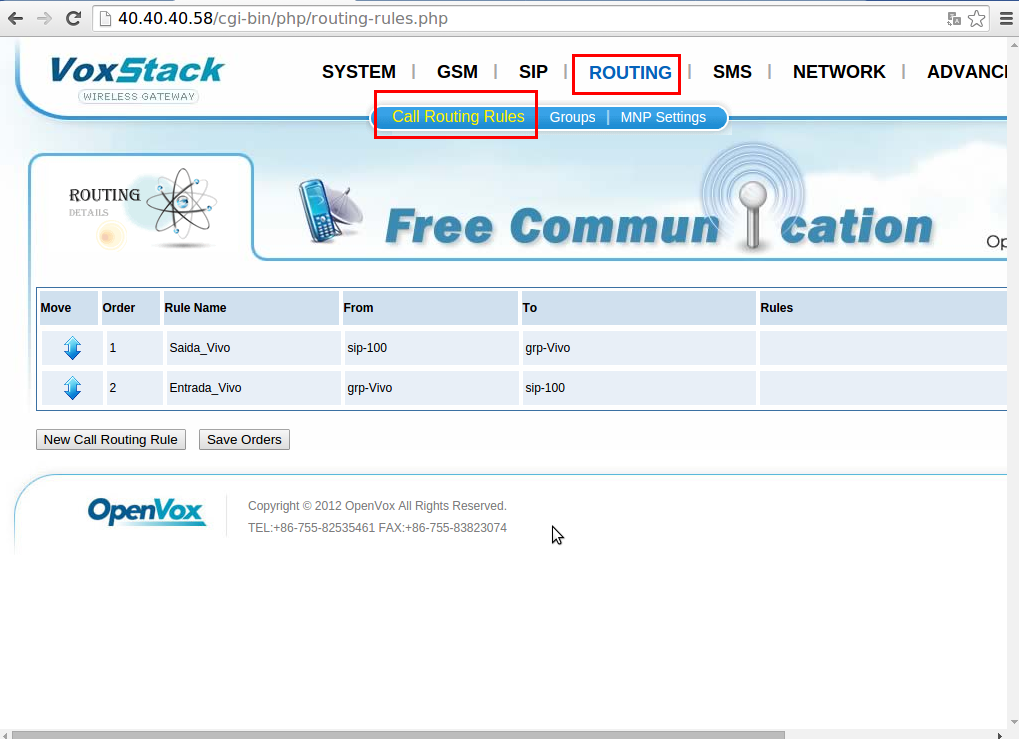

As rotas ficarão como mostrado a baixo, faça da mesma maneira para os outros grupos GSM e contas SIP:

gateway-gsm



Para direcionar as chamadas pelas operadoras corretas, configure um sistema de prefixação. Assim que for digitado um número antes de realizar a ligação o equipamento saberá por qual porta encaminhar a chamada. Esta configuração deve ser realizada levando em consideração que sua estrutura não faz consulta de portabilidade antes de cada ligação de maneira automatizada, o que também é possível ser realizado sem a implementação de um servidor de telefonia através de consultas a links ou até mesmo em um banco de portabilidade rodando em um embarcado.

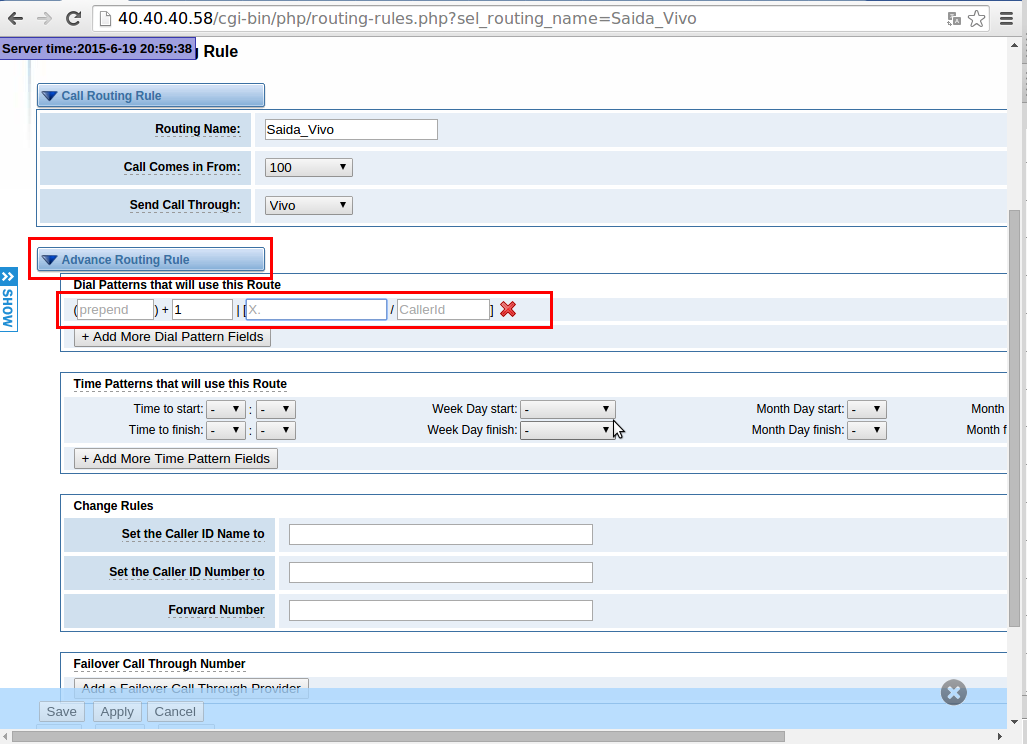

Acesse novamente Routing → Call Routing Rules e edite as rotas de saída. Em cada uma delas vamos acrescentar um valor de prefixo diferente.

Em Modify a Call Routing Rule – expanda Advance Routing Rule

Dial Patterns that will use this Route

→ Prefix: 1 ;valor escolhido para rota de saída

→ Match pattern: X. ;significa que “qualquer” solicitação de chamada ou número de telefone poderá sair por esta rota.

Faça estas configurações para todas as rotas de saída, sempre mudando o valor do Prefix.

gateway-gsm

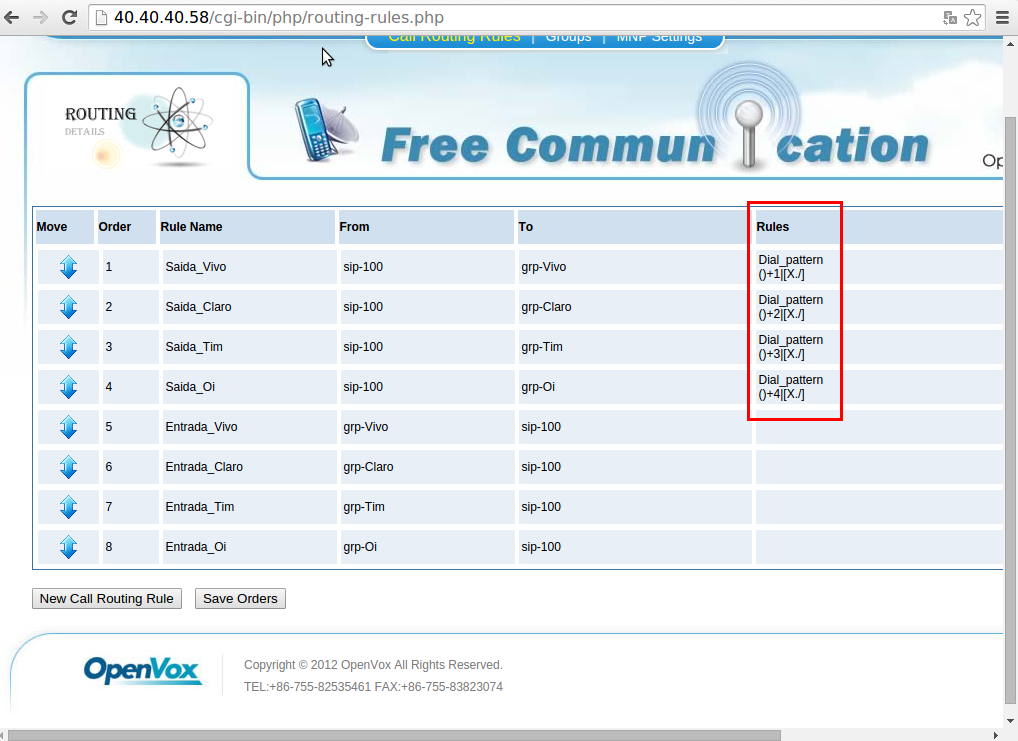

As rotas ficarão desta maneira:

gateway-gsm



 Neste momento já é possível realizar chamadas através do seu Gateway GSM Openvox. Faça alguns teste e acompanhe as novidades que lançamos em nossa página.



Até o próximo tutorial.



Para baixar a versão em PDF, clique no link abaixo:

http://www.lojamundi.com.br/download/como-configurar-o-gateway-gsm-openvox-com-telefone-ip/como-configurar-o-gateway-gsm-openvox-com-telefone-ip.pdf
