Como configurar o ATA 200 Intelbras: IP, senha e conta SIP
RESPOSTA DIRETA
Para configurar o ATA 200 Intelbras, ligue a porta WAN na sua rede (ela recebe IP por DHCP), conecte um telefone analógico na porta FXS e disque *159# para ouvir o endereço IP. Abra esse endereço no navegador, entre com admin / admin e crie a senha nova que o aparelho pede no primeiro acesso. No Assistente de configuração rápida, informe o servidor SIP e a conta do ramal: quando o status da porta mostrar Registrado, o telefone já faz e recebe ligações.
Configurações de fábrica do ATA 200
Antes de começar, vale saber como o aparelho sai da caixa. Os dados abaixo são do manual do usuário e do guia de instalação da Intelbras:
Configurações de fábrica do ATA 200 Intelbras
| Item | Padrão de fábrica |
|---|---|
| Porta WAN | Cliente DHCP: recebe o IP do roteador da rede |
| Porta LAN | Modo Router, IP 192.168.11.1 (máscara 255.255.255.0), entrega IPs de 192.168.11.100 a 192.168.11.199 |
| Usuário e senha | admin / admin, com troca obrigatória no primeiro acesso |
| Porta do servidor SIP | 5060 |
| Portas de telefone | 2 portas FXS (FXS 0 e FXS 1), um ramal em cada |
Passo 1: ligue o ATA 200 e descubra o endereço IP
- Conecte a porta WAN do ATA 200 a um roteador ou switch da mesma rede do seu computador.
- Ligue um telefone analógico comum em uma das portas FXS.
- Tire o telefone do gancho e, com o tom de linha, disque
*159#. O aparelho fala o IP da porta WAN.
No nosso exemplo, o roteador entregou o IP 192.168.0.198. Na sua rede o número será outro: é o que o *159# informar.
Passo 2: entre na interface web e troque a senha

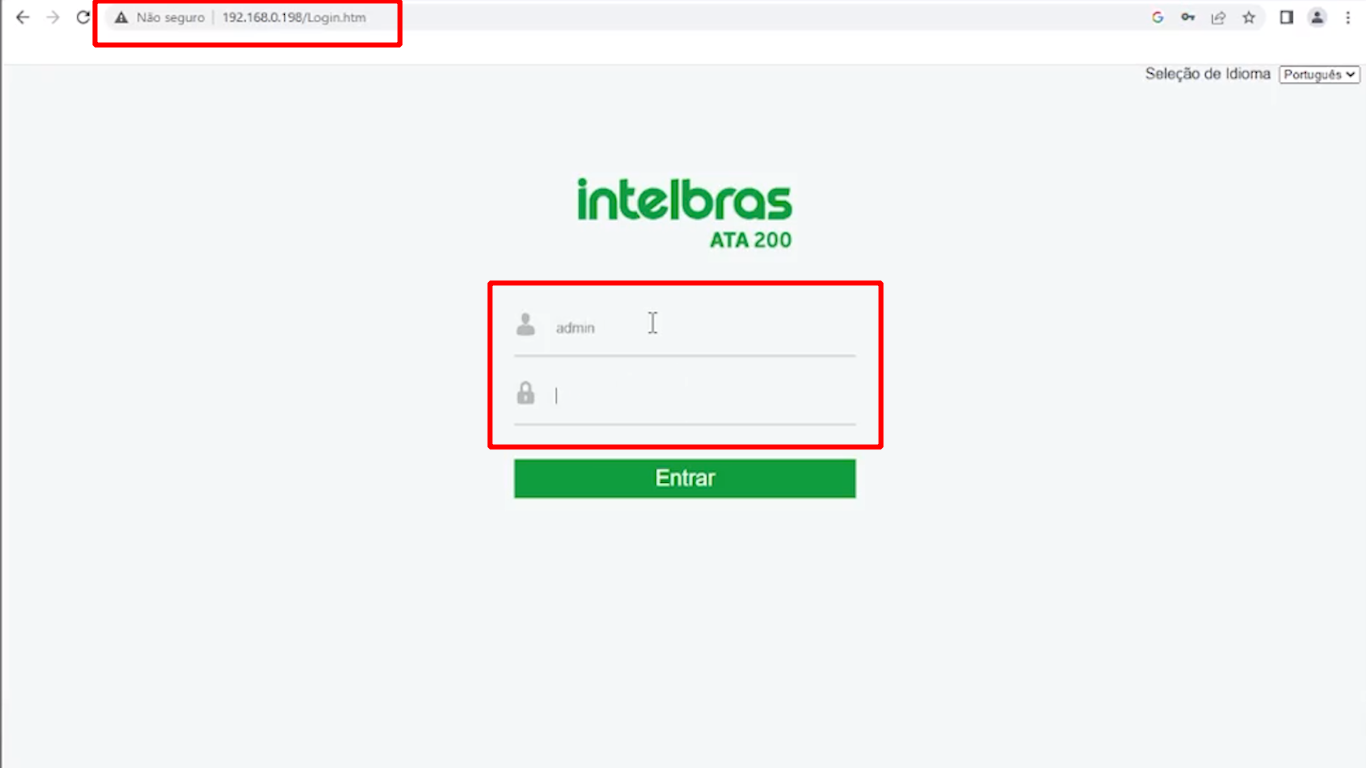

Num computador da mesma rede, abra o navegador e digite o IP que você ouviu. Entre com usuário admin e senha admin.
Atenção: no primeiro acesso, o ATA 200 abre uma tela para criar a senha nova, com no mínimo 8 caracteres, misturando letras maiúsculas e minúsculas, números e caracteres especiais. Depois de 3 senhas erradas, o acesso fica bloqueado por 5 minutos. Se o aparelho voltar ao padrão de fábrica, ele pede admin/admin e a troca de senha de novo.
Passo 3: escolha o modo de rede e fixe o IP

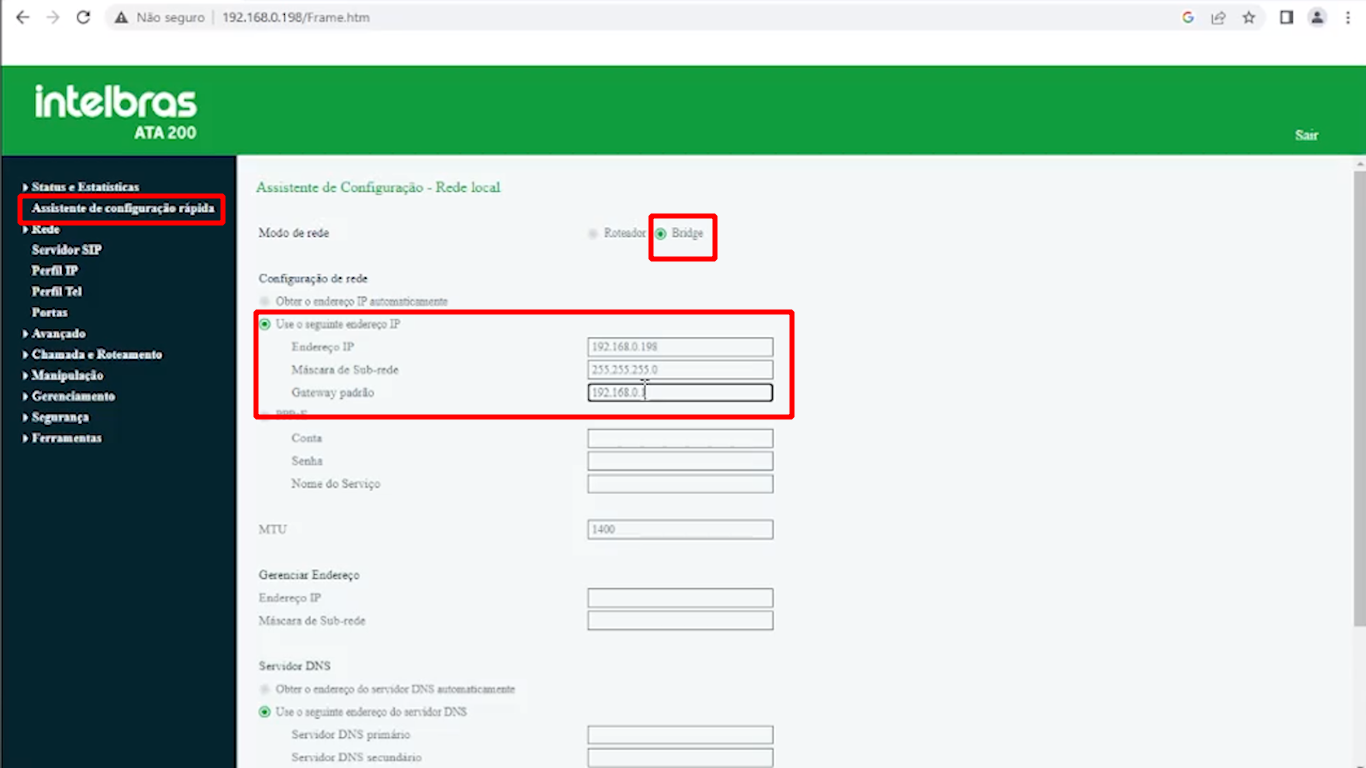

Clique em Assistente de configuração rápida. A primeira tela é a de rede. O ATA 200 tem dois modos:
- •Router (padrão): a porta LAN entrega IP aos aparelhos ligados nela, numa faixa própria (192.168.11.x).
- •Bridge: a porta LAN funciona como um switch, e o computador ligado nela recebe IP da mesma rede da WAN.
No nosso exemplo usamos Bridge e marcamos Use o seguinte endereço IP, com endereço, máscara de sub-rede, gateway padrão e os servidores DNS da rede local. Com o IP fixo, o endereço do ATA não muda quando o roteador reinicia. Clique em Próximo.
Passo 4: informe o servidor SIP

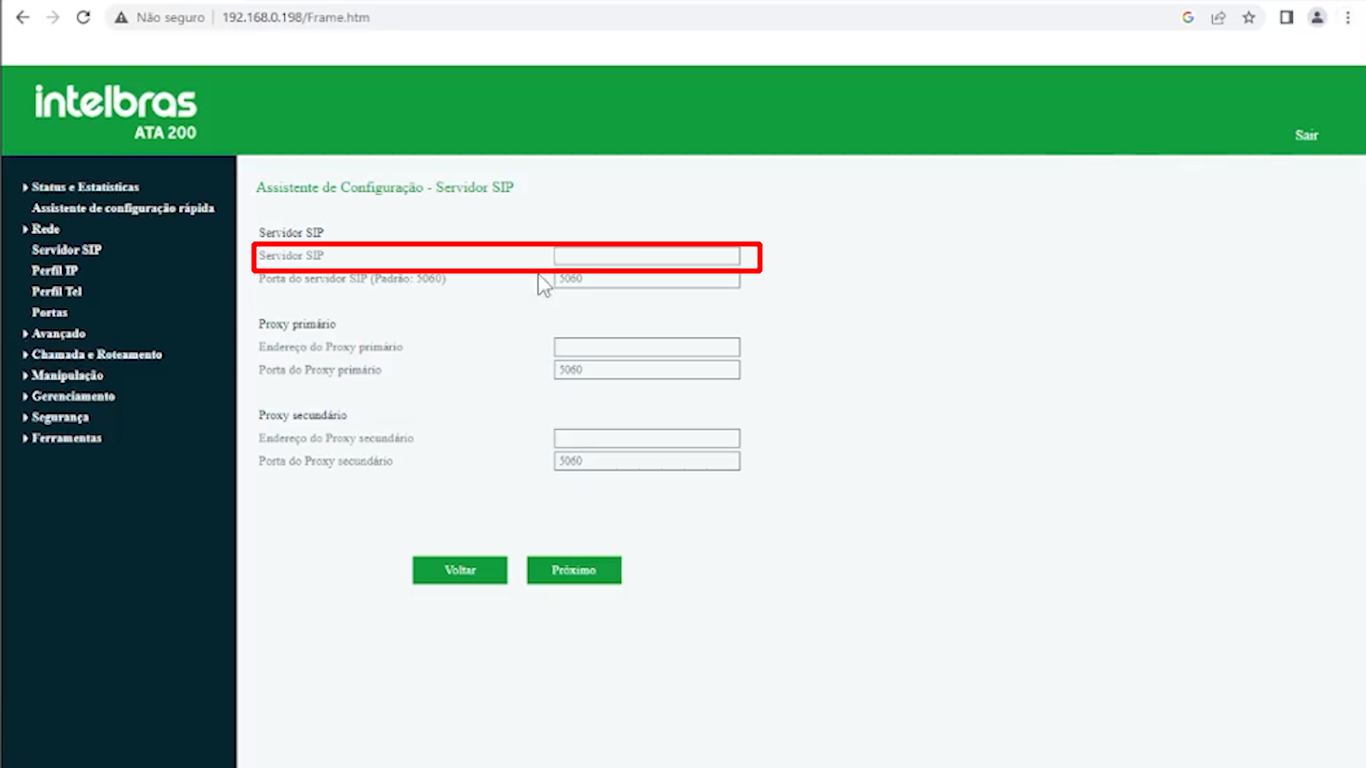

Digite o endereço do seu PABX IP ou da operadora VoIP no campo Servidor SIP. A porta do servidor já vem como 5060; só mude se o seu provedor pedir outra. Clique em Próximo.
Passo 5: cadastre a conta SIP na porta FXS

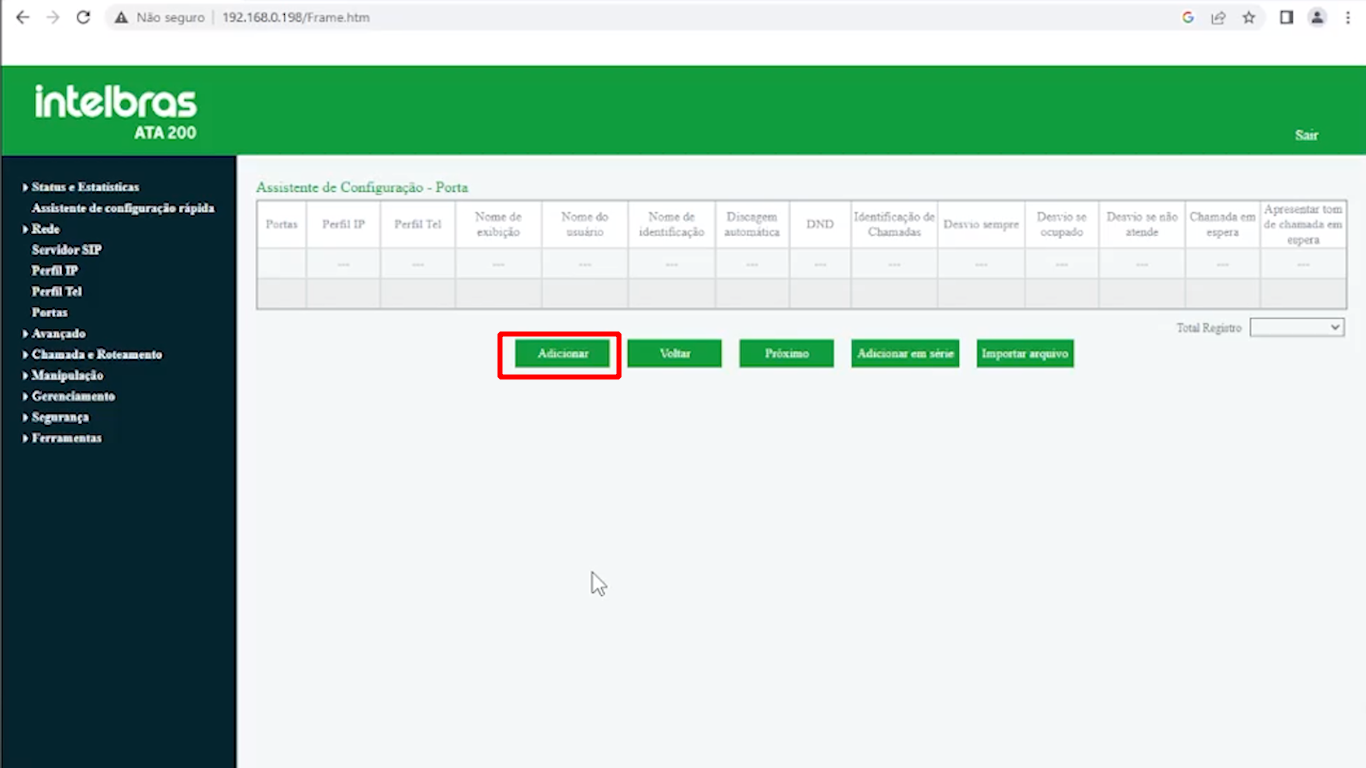

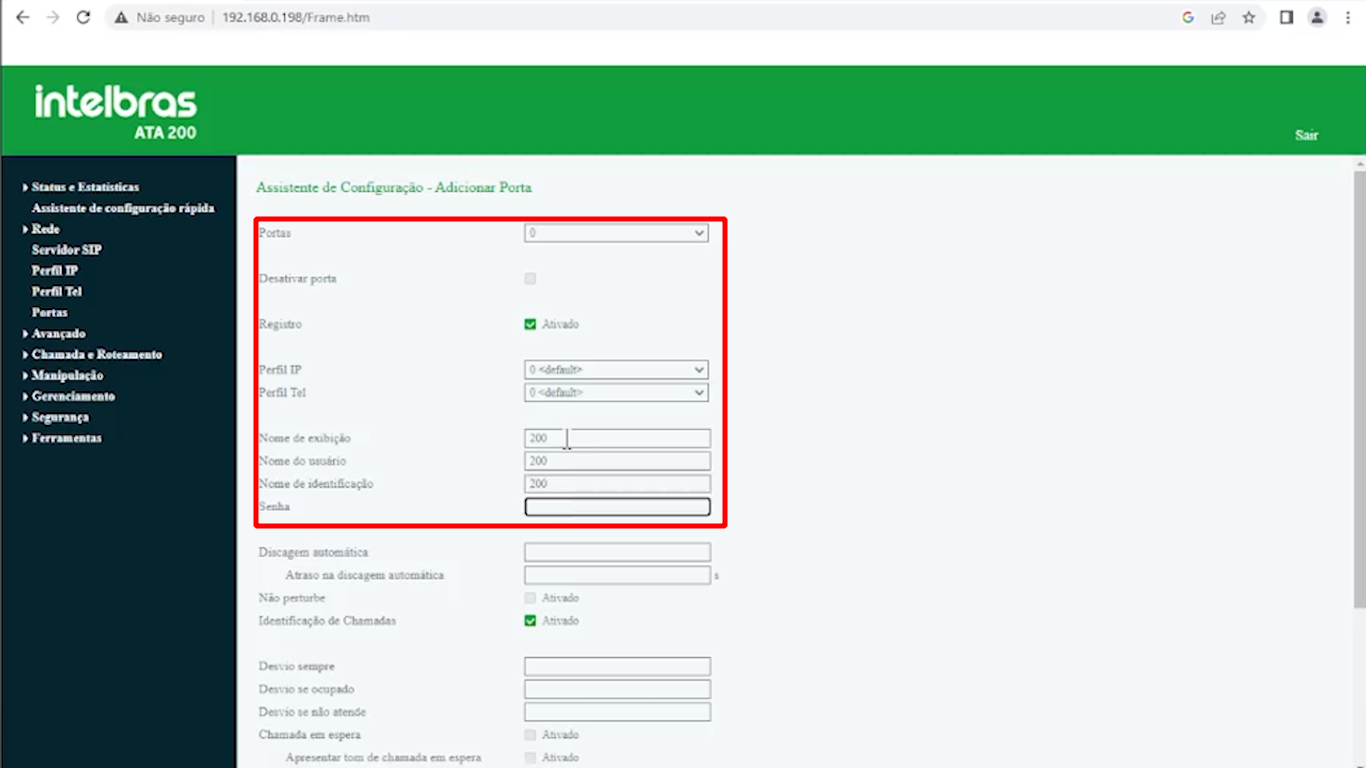

Na guia de portas, clique em Adicionar e preencha com os dados do ramal (confira com o administrador do PABX ou com a operadora):
- ✓Portas: 0 ou 1, a porta FXS onde o telefone está ligado;
- ✓Registro: Ativado;
- ✓Perfil IP: 0 <default>, o servidor configurado no passo anterior;
- ✓Nome de exibição, Nome de usuário e Nome de identificação: o número do ramal;
- ✓Senha: a senha do ramal.
Clique em Salvar.
Passo 6: confirme que o ramal registrou

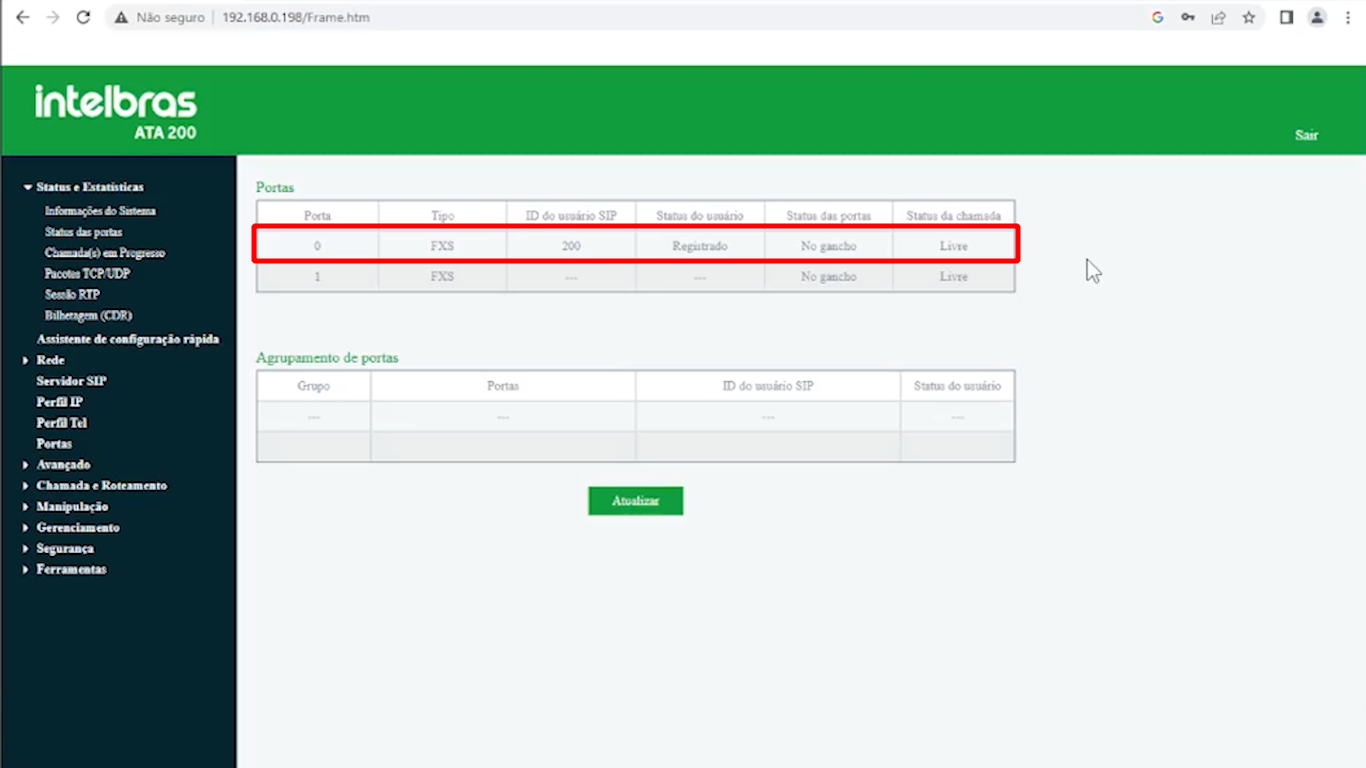

Abra a guia Status das portas. Se os dados estiverem certos, o campo Status do usuário mostra Registrado e a porta já faz e recebe ligações. No painel, o LED SYS piscando rápido também indica conta SIP registrada.
Para usar a segunda linha, repita o passo 5 escolhendo a porta 1 e outro ramal.
Códigos do menu de voz: configurar sem computador
Com um telefone ligado na porta FXS, tire do gancho e disque o código. O aparelho confirma por voz.
| O que fazer | Código |
|---|---|
| Ouvir o IP da porta WAN | *159# |
| Ouvir o IP da porta LAN (e o IP em modo Bridge) | *158# |
| IP estático | *150*1# |
| IP dinâmico (DHCP) | *150*2# |
| Modo Router | *157*0# |
| Modo Bridge | *157*1# |
| Definir o IP (troque o ponto por *) | *152*192*168*1*10# |
| Definir a máscara | *153*255*255*255*0# |
| Definir o gateway | *156*192*168*1*1# |
| Restaurar o padrão de fábrica | *166*000000# |
Atenção: o código de padrão de fábrica apaga a configuração inteira, inclusive as contas SIP e a senha. Depois de definir IP, máscara e gateway pelo menu de voz, reinicie o ATA 200.
Perguntas frequentes
Qual é o IP padrão do ATA 200 Intelbras?
A porta WAN não tem IP fixo de fábrica: ela recebe o endereço do roteador por DHCP. Para descobrir qual foi, disque *159# num telefone ligado ao ATA. A porta LAN vem com 192.168.11.1.
Qual é o usuário e a senha do ATA 200?
admin e admin. No primeiro acesso o aparelho exige uma senha nova, com no mínimo 8 caracteres, letras maiúsculas e minúsculas, números e caracteres especiais.
Onde encontro o manual do ATA 200?
Na página do ATA 200 Intelbras, aba Documentos: lá estão o manual do usuário, o guia de instalação, o manual de provisionamento e o datasheet da Intelbras.
Com quais PABX o ATA 200 funciona?
Ele usa SIP 2.0 (transporte UDP, TCP ou TLS), o padrão dos PABX IP e das operadoras VoIP. A Intelbras declara compatibilidade com Impacta + ICIP 30, UnniTI, CIP 850 e CIP 92200.
Dá para ligar fax ou alarme no ATA 200?
Fax, sim: o ATA 200 aceita T.38 e T.30 (pass-through). Para alarme, porteiro e outros aparelhos analógicos, veja o guia ATA na prática.
