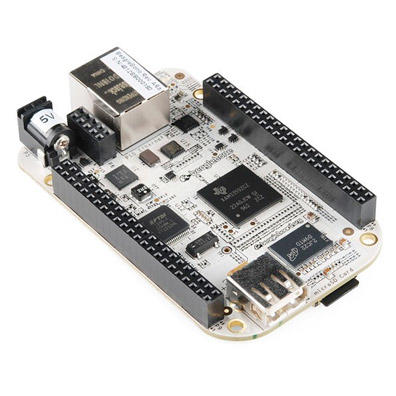

Placa BeagleBone Black Rev C - Cortex-A8 1GHz, 512MB DDR3L, 4GB eMMC, HDMI e Ethernet

A Placa BeagleBoard BeagleBone Black Rev C é uma plataforma de desenvolvimento embarcada, de baixo custo e suporte ativo da comunidade, baseada no processador Sitara AM3358 ARM Cortex-A8 de 1GHz da Texas Instruments. Foi projetada para desenvolvedores, makers, integradores e equipes de pesquisa que precisam de um computador completo do tamanho de um cartão para rodar Linux e controlar hardware externo via dezenas de pinos de entrada e saída.

Com a Rev C, a Lojamundi entrega a versão de produção mais robusta da família, com 4GB de memória eMMC on-board já pré-gravada com sistema operacional, pronta para iniciar o desenvolvimento em poucos minutos. Mais informações sobre a família estão no portfólio de placas de desenvolvimento disponíveis na loja.

Processador Sitara AM3358 e Desempenho Real

No coração da placa está o Sitara AM3358BZCZ100, um ARM Cortex-A8 de 1GHz capaz de entregar 2000 MIPS. É processamento suficiente para rodar distribuições completas como Debian, Ubuntu, Angstrom e Android, executar servidores web embarcados, aplicações Node.js, Python e Flask, além de tarefas de visão computacional e automação.

Para projetos com interface gráfica ou jogos, o acelerador 3D SGX530 entrega até 20 milhões de polígonos por segundo, permitindo desktops gráficos fluidos via HDMI e aplicações multimídia.

O grande diferencial técnico está nos 2 microcontroladores PRU de 32 bits (Programmable Real-Time Units) integrados ao processador. Eles operam a 200 MHz, com memória dedicada, e permitem implementar tarefas de I/O em tempo real - como controle de NeoPixels, motores de passo e protocolos personalizados - sem depender da latência do kernel Linux.

Memória, Armazenamento e Boot Rápido

O resultado prático é um equipamento que inicia o Linux em cerca de 10 segundos e permite começar a desenvolver em menos de 5 minutos, com apenas um cabo USB conectado ao computador host.

Vídeo, Áudio e Interface com o Usuário

A saída de vídeo é feita por um conector microHDMI de 16 bits com suporte a EDID, capaz de operar em resoluções 1024x768, 1280x720, 1280x1024, 1440x900 e até 1920x1080 a 24Hz. O framer NXP TDA19988 é compatível também com monitores DVI-D mediante adaptador.

O áudio estéreo é transmitido pela própria interface HDMI, suportado nas resoluções CEA. Para microfone e fones, basta acoplar um adaptador USB de áudio compatível com ALSA.

Como interface direta com o usuário, a placa possui 1 LED de power, 2 LEDs de status Ethernet e 4 LEDs azuis controláveis por software (USR0 a USR3), além dos botões Power, Reset e Boot.

Conectividade e Comunicação

• Ethernet 10/100 RJ45 com PHY SMSC LAN8710A e suporte a AutoMDX (aceita cabo direto ou cruzado).
• USB 2.0 Client via miniUSB para conexão com PC, com rede virtual já habilitada (192.168.7.2).
• USB 2.0 Host Type A com 500 mA para teclado, mouse, pendrive, adaptadores Wi-Fi e periféricos.
• Porta serial de debug UART0 com header de 6 pinos 3,3V TTL para console e desenvolvimento.

Headers de Expansão P8 e P9 - 92 Pinos para o seu Projeto

Dois conectores de 46 pinos cada (P8 e P9) entregam acesso direto aos periféricos do processador, com até 69 GPIOs simultâneos em 3,3V:

• I2C, SPI e McASP0 para sensores, displays e áudio digital
• 4 portas seriais adicionais e barramento CAN0 para automação industrial
• 7 entradas analógicas de 12 bits (1,8V máx.) para leitura de sensores
• 4 timers, EHRPWM (PWM de alta resolução) e 3 encoders eQEP para controle de motores
• Interface LCD, GPMC e MMC1/MMC2 para expansões avançadas

⚠ Atenção: todos os pinos operam em 3,3V. Aplicar 5V diretamente nas GPIOs danifica o processador e anula a garantia.

Os mesmos headers aceitam até 4 capes empilháveis (placas de expansão prontas) com EEPROM de identificação, simplificando a integração de displays, módulos de relé, áudio e muito mais.

Gerenciamento de Energia Inteligente

A alimentação é gerenciada pelo PMIC TPS65217C da Texas Instruments, em conjunto com um LDO externo, fornecendo todos os trilhos necessários para o processador, memória, periféricos e capes. A placa aceita três fontes de energia:

• Cabo miniUSB conectado ao PC (até 500 mA)
• Fonte externa de 5VDC 1A no jack DC (recomendado para uso com capes)
• Alimentação via headers de expansão a partir de uma cape

O botão Power permite desligamento ordenado, modos de sleep e wake-up, preservando a integridade do sistema de arquivos da eMMC e do microSD.

Sistemas Operacionais e Ambiente de Desenvolvimento

A BeagleBone Black é compatível com Linux (Debian, Ubuntu, Angstrom), Android, Windows Embedded CE, QNX e ThreadX. A imagem padrão já inclui o ambiente Visual Studio Code acessível pelo navegador em http://192.168.7.2:3000, com exemplos prontos em Python, JavaScript e C.

Linguagens e ferramentas suportadas de fábrica:

• Python 3 com bibliotecas para GPIO, I2C, SPI, PWM, ADC e contadores eQEP
• Node.js com BoneScript para acesso simplificado ao hardware
• C/C++ com acesso direto via sysfs, mmap e bibliotecas como libgpiod
• Flask e Node-RED para construir interfaces web e fluxos de IoT
• simpPRU para programar as PRUs em alto nível

Aplicações Recomendadas

Por unir alto desempenho, conectividade e GPIOs em uma PCB de apenas 86,36 x 53,34 mm e 39,68 g, a BeagleBone Black é amplamente utilizada em:

• 🌐 Projetos de Internet das Coisas (IoT) com servidor web, MQTT e Node-RED
• 🤖 Robótica e controle de motores (DC, passo e servos) via PWM e PRU
• 📊 Aquisição de dados com 7 entradas analógicas e leitura em tempo real
• 🏭 Automação industrial leve com CAN, serial e portas SPI/I2C
• 🎓 Educação, pesquisa e prototipagem em engenharia eletrônica e computação embarcada
• 📡 Gateways de comunicação e concentradores de sensores

Especificações Técnicas Resumidas

Garantia, Suporte e Compra Segura

A Lojamundi entrega a Placa BeagleBone Black Rev C como produto novo, acompanhada de garantia de 1 ano contra defeitos de fabricação, suporte técnico especializado em pré e pós-venda e política de troca em até 7 dias conforme o Código de Defesa do Consumidor. ✅
