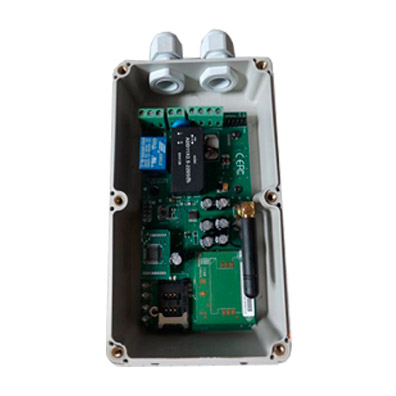

Controlador GSM GSM-KEY-ADC200 v1.1 Abertura de Portão por Celular 1 Relé

O Controlador GSM GSM-KEY-ADC200 v1.1 automatiza a abertura e o fechamento de portões e dispositivos elétricos por meio de uma chamada de celular, dispensando controles remotos físicos. Além da automação, oferece sistema de alarme de segurança que informa intrusões e possíveis defeitos no equipamento, tudo em um único dispositivo de fácil instalação. O equipamento se conecta às redes GSM via cartão SIM comum.

Acionamento por chamada e cadastro de até 200 números

O modelo GSM-KEY-ADC200 permite registrar até 200 contatos autorizados a operar o portão. O acionamento ocorre por simples chamada para o número do chip instalado no equipamento — sem custo de chamada, já que a ligação é apenas usada como gatilho. Esses números regulares não têm restrição de dias, horários ou quantidade de aberturas.

O sistema aceita até 10 dígitos por número cadastrado; números com 9 dígitos são programados normalmente.

Configuração simples via SMS

Toda a programação é feita por SMS enviado ao chip do equipamento, com comandos em letras maiúsculas e sem espaços. Senha padrão de fábrica 123456, alterável pelo comando #CAP.

• #PWD — Senha de acesso (precede todos os comandos).
• #CAP — Alterar a senha do equipamento.
• #WHL — Adicionar ou remover números da lista branca.
• #GOT — Tempo de pulso do relé.
• #ALARM — Configuração dos números de alarme.
• #MODE — Modo de funcionamento do relé.
• #CSQ — Consulta da qualidade do sinal GSM.
• #STATUS — Relatório de todas as configurações ativas.

Controle granular de permissões

Para cenários em que o acesso precisa ser limitado, o equipamento oferece comandos especiais que restringem quando e quanto cada número pode acionar o portão:

Relé com saídas NO e NC

A ligação ao portão é feita pelo relé de controle, com opção entre NO (Normally Open) e NC (Normally Closed), conforme o tipo de botoeira utilizada. Essa flexibilidade garante compatibilidade com a maioria das centrais de portão e dispositivos elétricos do mercado.

O Modo 0 trabalha com pulso momentâneo — ao ser chamado, o relé aciona e retorna ao estado anterior. Já o Modo 1 alterna entre ON e OFF a cada nova chamada, útil para acionar cargas que precisam permanecer ligadas ou desligadas.

O tempo de pulso do relé (GOT) é configurável em milissegundos, segundos ou minutos, com padrão de fábrica de 0,3 s (300 ms).

Sistema de alarme integrado

Além do relé de acionamento, o equipamento conta com 2 entradas de alarme (ALARM-IN1 e ALARM-IN2) que detectam intrusões ou falhas no portão. Cada entrada pode operar em modo telefone (liga para os contatos cadastrados até a rejeição da chamada) ou modo SMS (envia mensagens de alerta).

A lista de alarme suporta até 5 números de notificação, e o texto da mensagem SMS é personalizável pelo comando #UDI1/#UDI2.

Qualidade de sinal e instalação

O comando #CSQ mede a qualidade do sinal GSM no local em uma escala de 0 a 32 — recomenda-se mínimo de 12 para operação confiável. Em locais com sinal baixo, é possível adaptar uma antena externa.

Alimentação por fonte AC/DC 12 a 24V — voltagens acima do limite recomendado podem danificar a placa.

⚠️ O GSM-KEY não é fornecido com fonte de alimentação. Verifique antes da aquisição se já dispõe de fonte AC/DC 12-24V compatível.

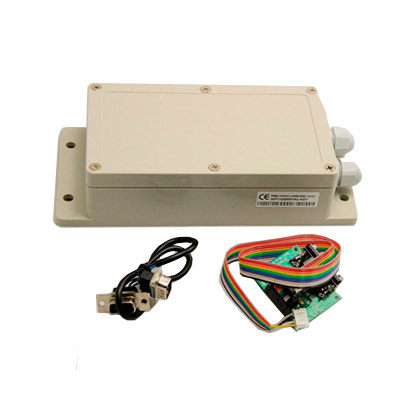

Configuração pelo PC e modos de programação

Além do SMS, o equipamento pode ser programado por computador através da porta COM com três modos disponíveis:

• Adaptador RS232 — programação cabeada direta.
• Adaptador wireless RF-KEY — programação sem fio com ID do dispositivo.
• Adaptador modem GSM — programação remota pela rede celular.

Resumo técnico

Compra segura na Lojamundi

Equipamento novo, com garantia de 1 ano, suporte técnico especializado da Lojamundi e troca em 7 dias sem burocracia. Conte com uma estrutura de pós-venda preparada para orientar a instalação e a configuração inicial.
