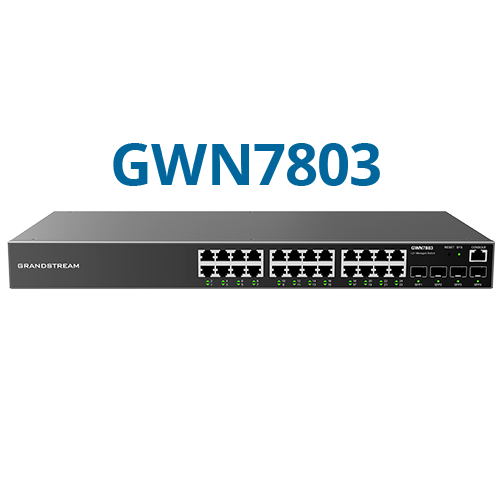

Grandstream GWN7803 Pro - Guia do Usuário

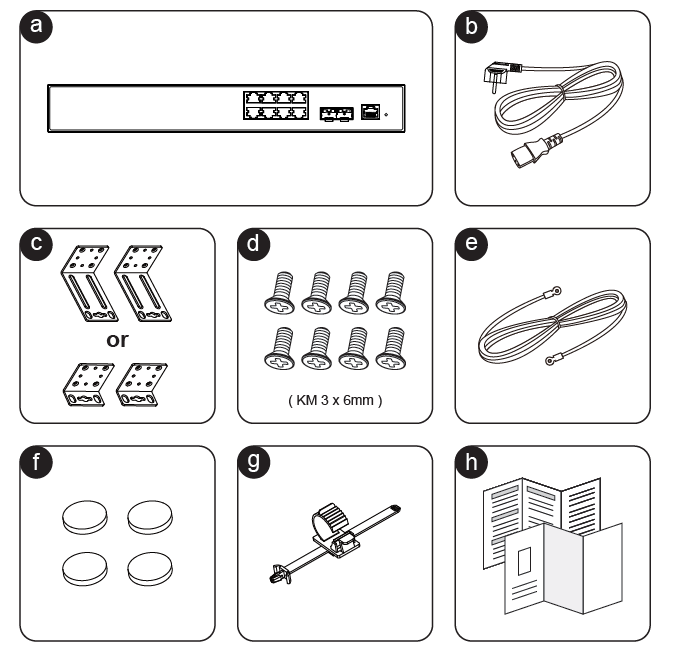

O switch gerenciável GWN7803 Pro.

Cabo de alimentação AC de 1.2 metro (10A).

Kits de montagem em rack (incluídos para instalação em rack padrão de 19 polegadas).

Parafusos para fixação dos kits de montagem.

Cabo de aterramento de 25 cm.

Quatro pés de borracha para instalação em desktop.

Trava para evitar a desconexão acidental do cabo de energia.

Guia de Instalação Rápida e Documento Regulatório.

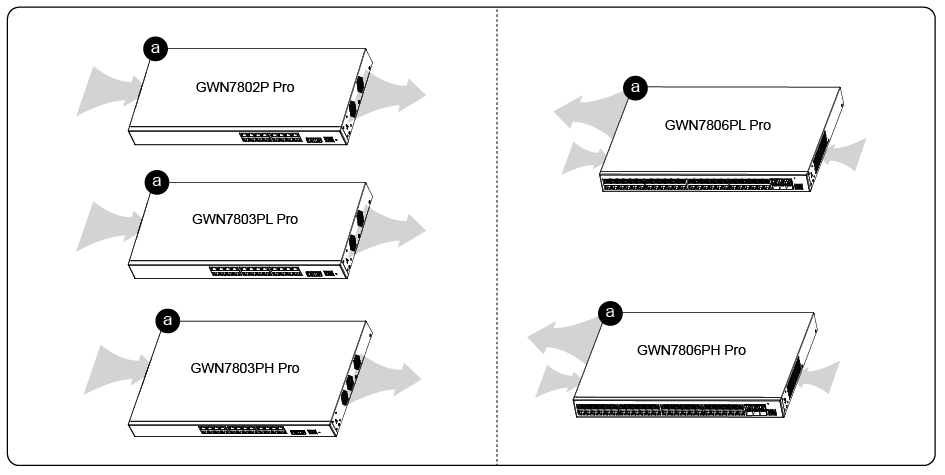

O GWN7803 Pro possui um sistema de ventilação dedicado para manter o dispositivo resfriado. O GWN7803 Pro possui 2 ventiladores.

LED tri-color: Azul sólido (Uso normal), Verde piscando (Atualização), Vermelho sólido (Falha na atualização), Vermelho piscando (Restauração de fábrica).

Verde sólido (Conectado, sem atividade), Verde piscando (Transferência de dados), Apagado (Porta desligada).

Verde sólido (Em uso) ou Apagado (Não inserido ou falha).

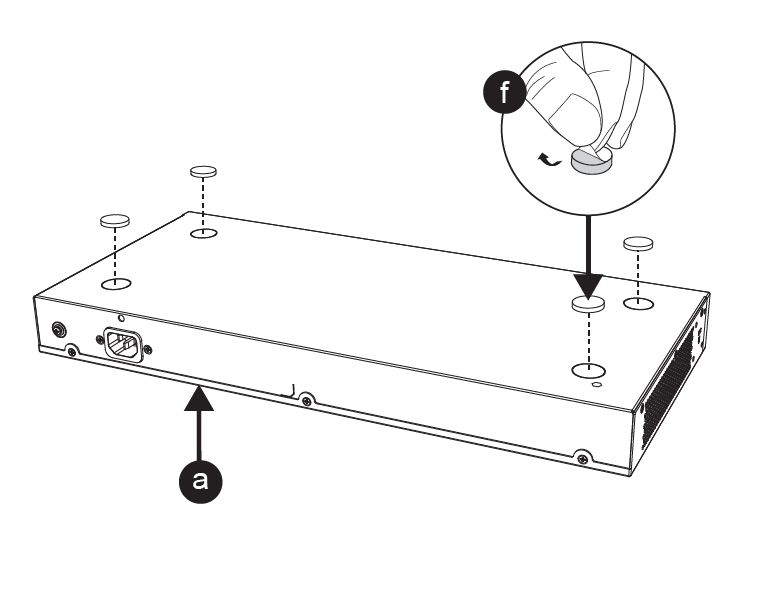

Coloque o switch em uma mesa estável. Retire o papel protetor dos quatro pés de borracha e cole-os nas ranhuras circulares correspondentes na parte inferior.

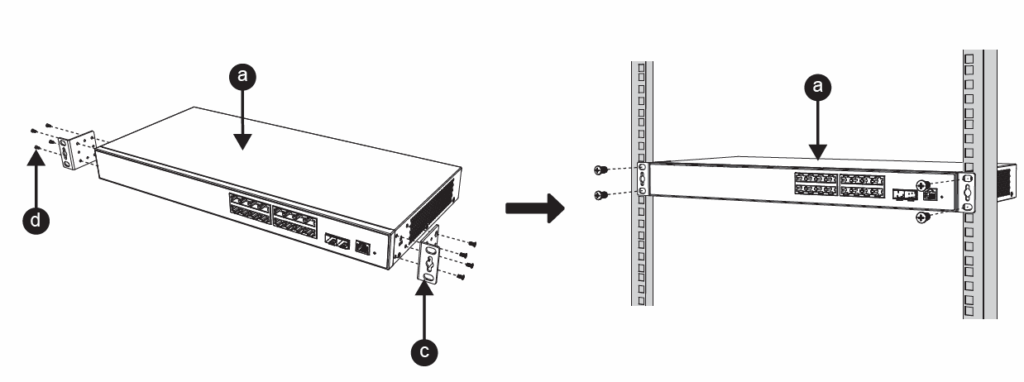

Fixe os acessórios de montagem em L nas laterais do switch com os parafusos fornecidos. Coloque o switch no rack e fixe os suportes em L nas guias do rack.

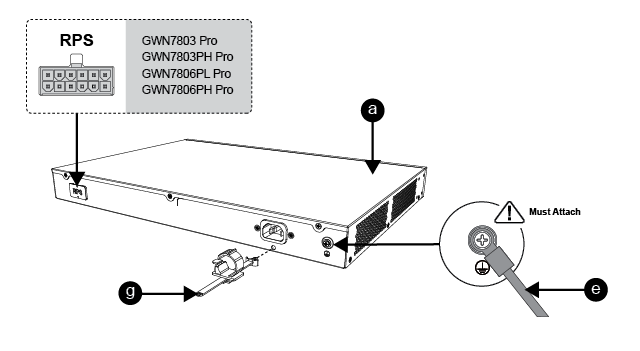

Conecte o cabo de energia e, em seguida, o cabo de aterramento. Remova o parafuso de aterramento na parte traseira, conecte uma extremidade do cabo terra e aperte o parafuso.

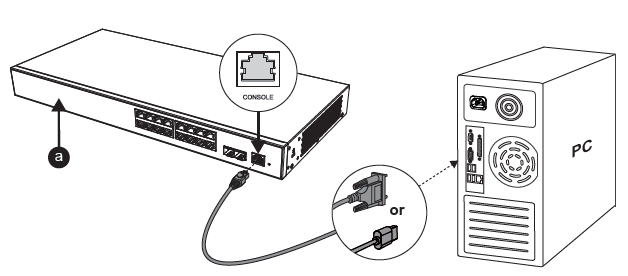

Conecte a extremidade RJ45 do cabo console à porta console do switch. Conecte a outra extremidade ao conector DB9 ou USB do PC.

Se nenhum servidor DHCP estiver disponível, o endereço IP padrão do GWN7803 Pro é 192.168.0.254.

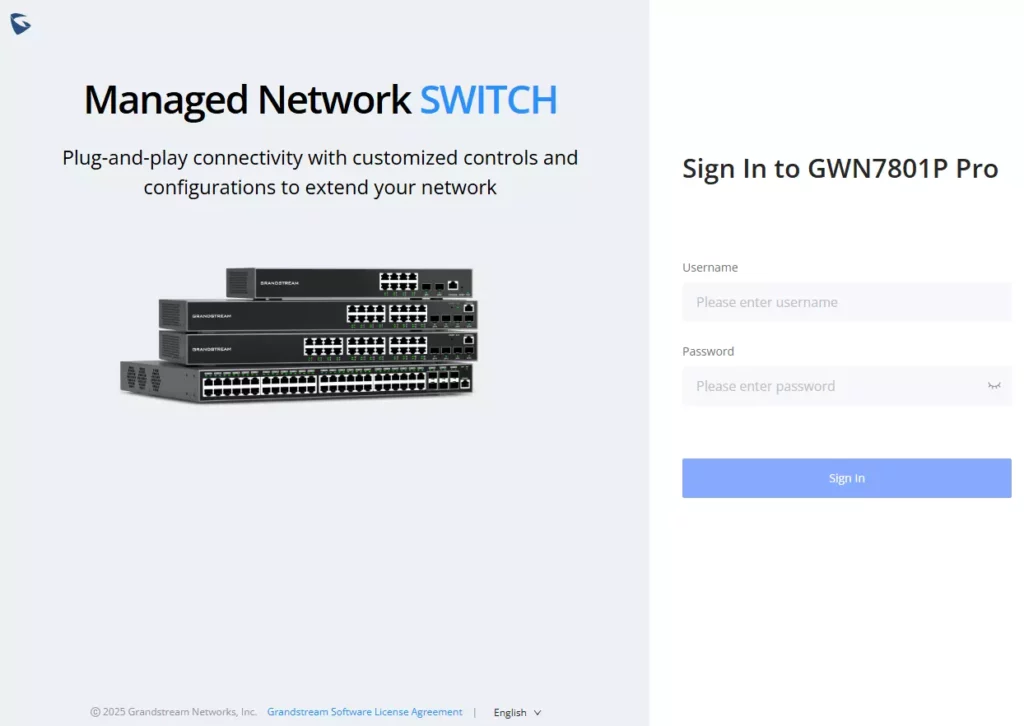

Digite o endereço IP de gerenciamento padrão do switch (https://<IP_do_GWN7803_Pro>) no navegador. O nome de usuário padrão é admin e a senha padrão está no adesivo do switch.

Abra um programa de emulação de terminal (ex: SecureCRT). Use a taxa de transmissão de 115200 e insira o nome de usuário e senha padrão para fazer login.

No terminal, digite ssh <IP_do_GWN7803_Pro> e insira o nome de usuário e senha padrão para acessar remotamente.

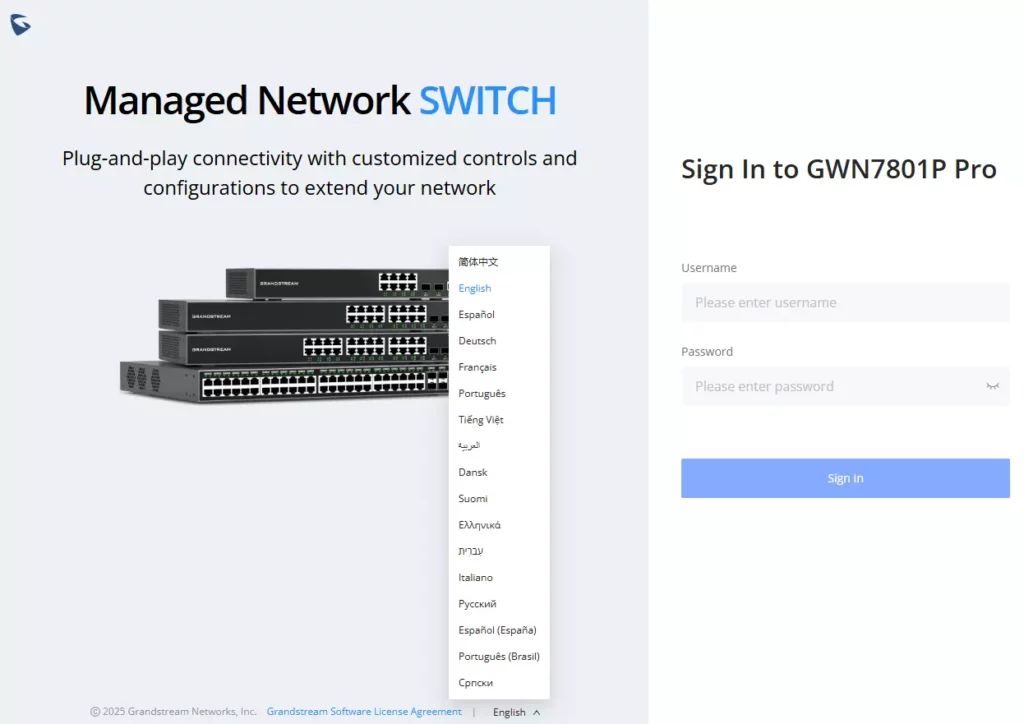

Para alterar o idioma padrão, selecione o idioma exibido na parte inferior da interface Web, antes ou depois de fazer login.

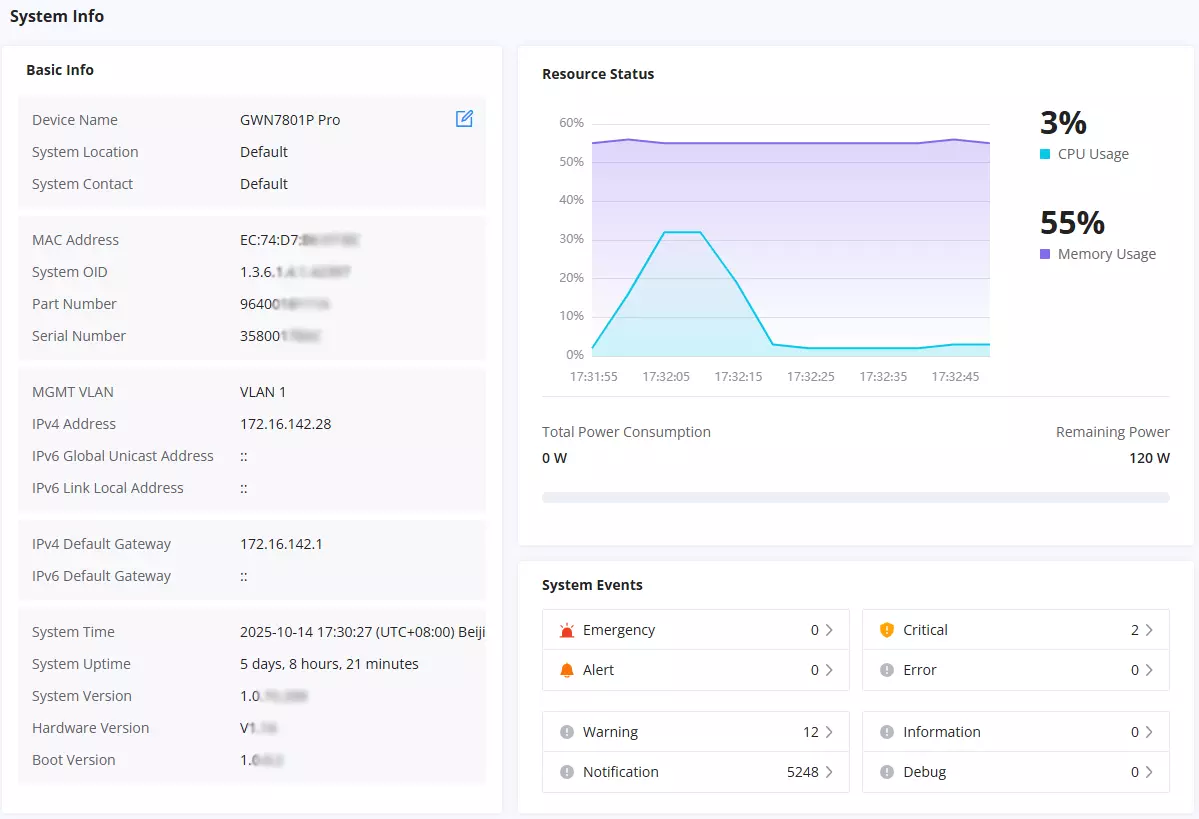

A página "System Info" é a primeira após o login e oferece uma visão geral do switch em formato de painel (Dashboard) para fácil monitoramento.

Exibe informações gerais do dispositivo e do sistema, como Nome do Dispositivo, Endereço MAC, Gateway Padrão, Hora do Sistema e Versão do Sistema.

Exibe em tempo real o uso da CPU e da Memória (RAM).

Exibe o número total de eventos para cada categoria (Emergência, Alerta, Aviso, etc.). Clicar em uma categoria redireciona para a página de Diagnóstico.

Exibe o status de operação e a velocidade dos ventiladores, além do status da fonte de alimentação integrada e da RPS (Fonte de Alimentação Redundante), se aplicável.

A seção "Port Info" exibe visualmente o status e a velocidade de cada porta, permitindo identificar rapidamente portas ativas, inativas ou problemáticas.

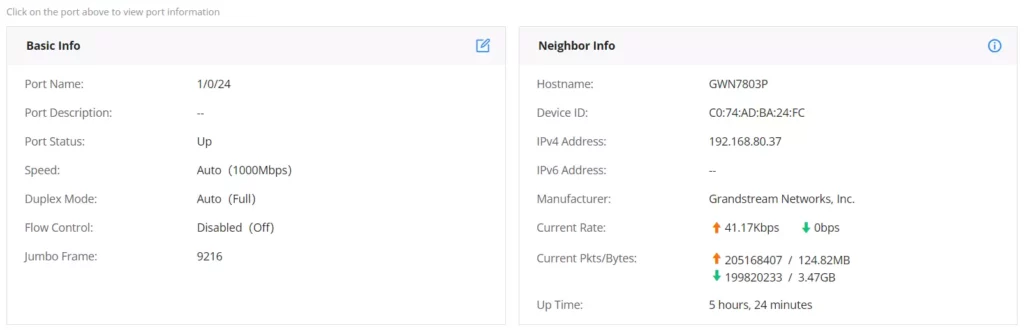

A seção "Basic Info" mostra detalhes específicos da porta. "Neighbor Info" fornece informações sobre o dispositivo conectado, como nome do host e taxas de tráfego atuais.

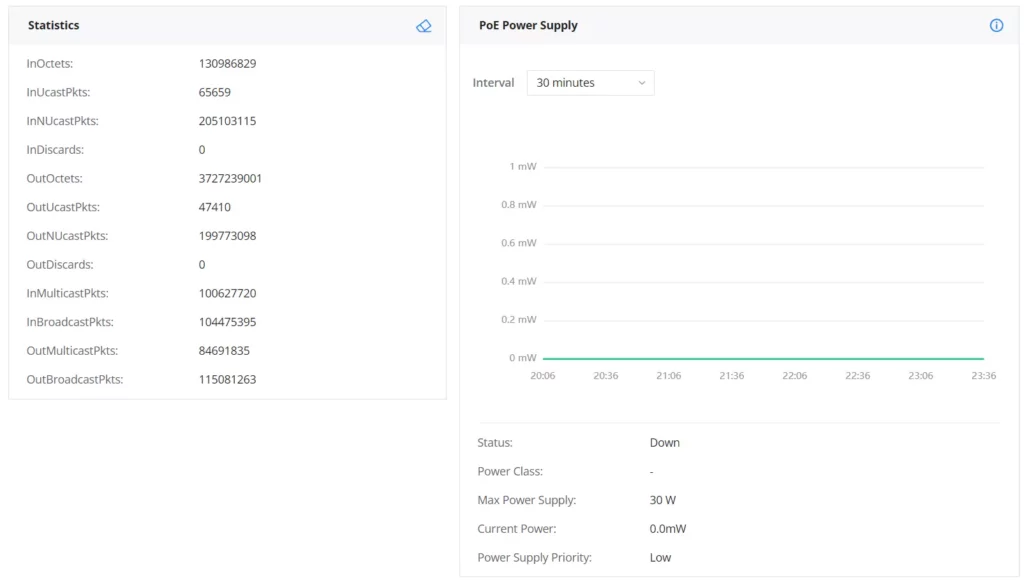

A seção "Statistics" oferece métricas detalhadas sobre o tráfego de rede, incluindo dados sobre octetos, pacotes e descartes, essenciais para monitoramento e solução de problemas.

Para as portas SFP+, a seção "Fiber Info" exibe detalhes como perda de sinal, temperatura, potência RX e TX.

As cores indicam o status: Cinza (Linkdown), Verde (Porta GE 1000 Mbps), Azul (Porta SFP+ 10 Gbps).

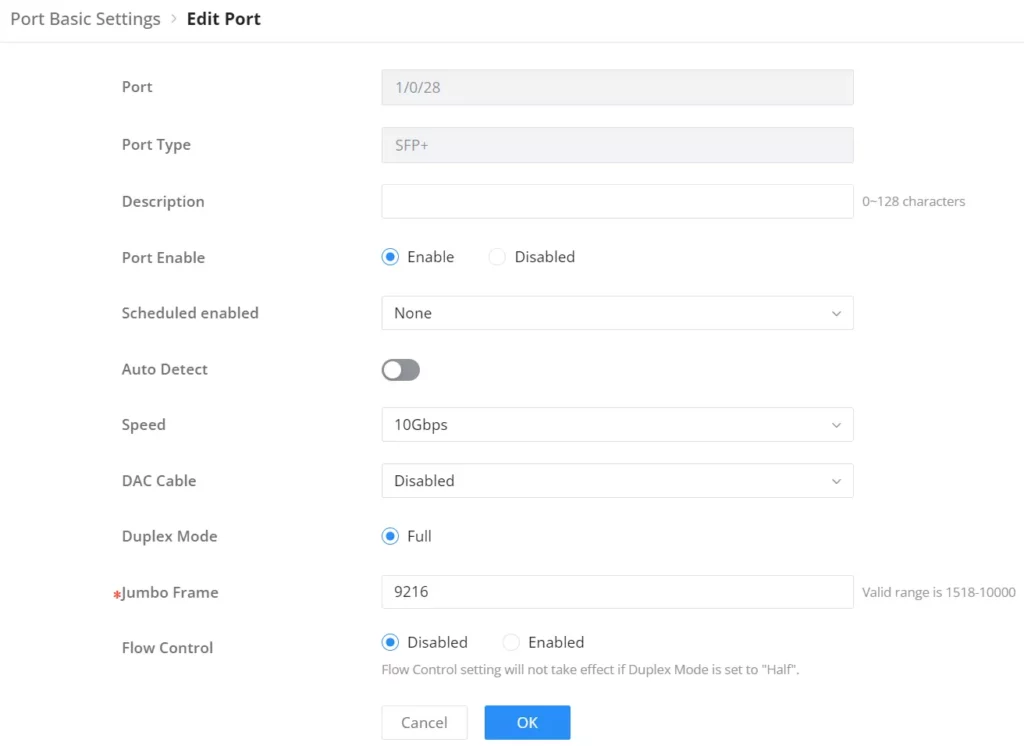

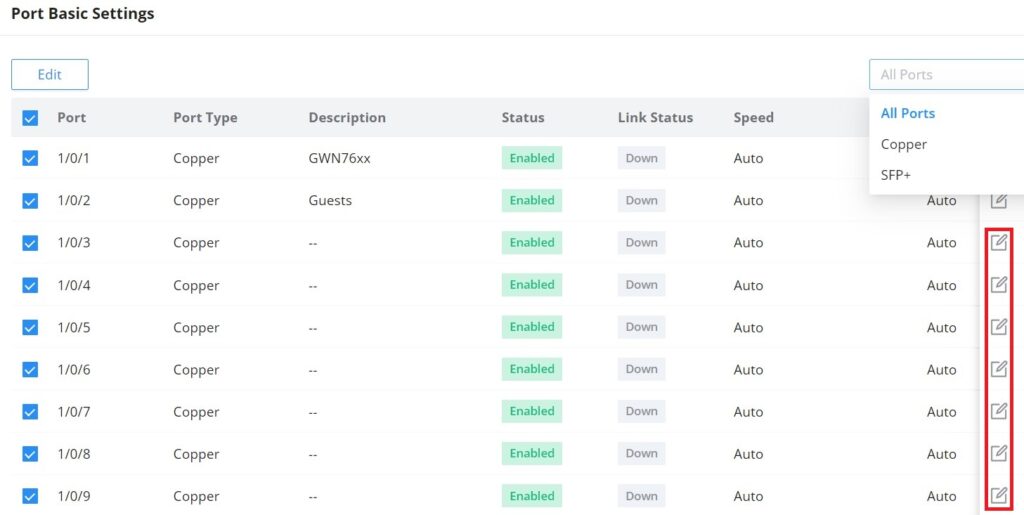

Para configurar uma porta, navegue até Web UI → Switching → Port Basic Settings.

Para portas Ethernet (Cobre): Auto, 10/100/1000 Mbps. Para portas SFP+ (GWN7803 Pro): 100Mbps, 1000Mbps, 2.5Gbps, 10Gbps. O padrão é 10Gbps.

Defina o modo duplex (Auto-negociação, Full-duplex, Half-duplex). Portas ópticas (SFP+) suportam apenas Full-duplex.

Especifique o tamanho do Quadro Jumbo. O intervalo válido é de 1518 a 12288. O padrão é 9216.

Selecione um agendamento para definir quando a porta (incluindo portas físicas e LAG) será habilitada.

Uma VLAN (Rede Local Virtual) é um grupo de hosts que se comunicam como se estivessem no mesmo domínio de broadcast, independentemente de sua localização física.

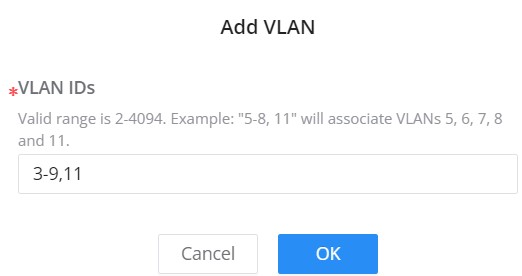

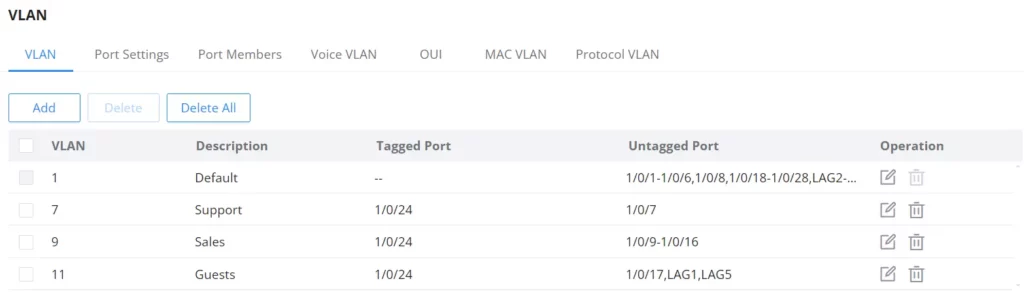

Clique em "Adicionar" para criar uma nova VLAN. É possível especificar um intervalo (ex: 7-9) ou VLANs separadas (ex: 11,89). O ID da VLAN deve estar entre 2 e 4094.

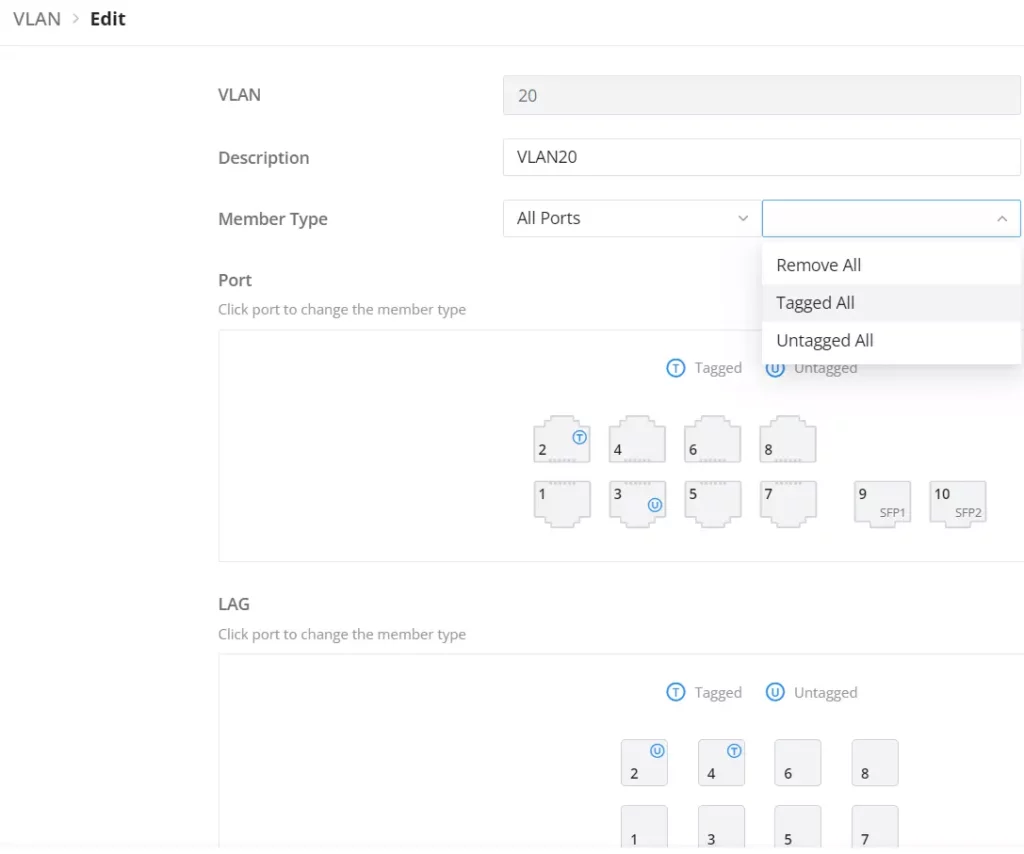

Portas Tagged (marcadas) esperam quadros com tags VLAN (porta Tronco), tipicamente usadas para conectar switches entre si.

Portas Untagged (não marcadas) esperam quadros sem tags (porta de Acesso), usadas para conectar dispositivos finais (PCs, telefones IP).

A página "VLAN Port Settings" permite configurar o Tipo de Link (Trunk, Access, Hybrid ou QinQ) e o VLAN ID Padrão (PVID) para cada porta.

Uma Interface VLAN é uma interface virtual no modo Camada 3, usada principalmente para implementar a comunicação de Camada 3 entre VLANs, funcionando como o endereço de gateway.

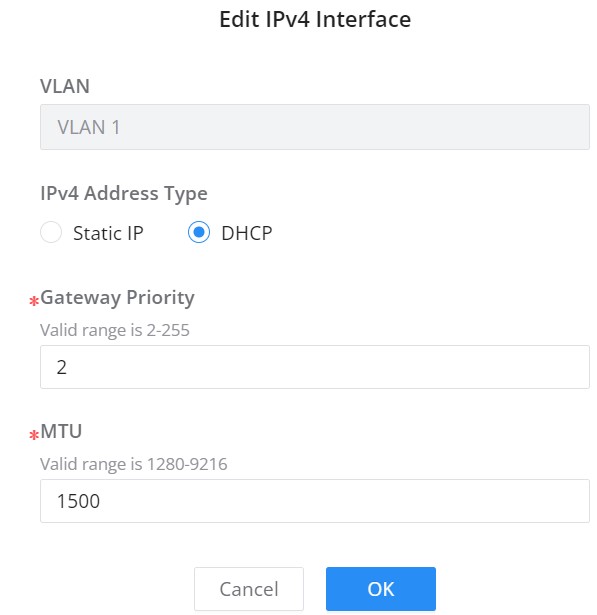

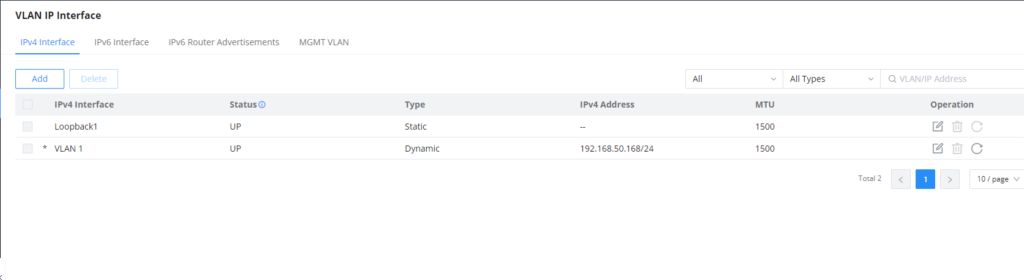

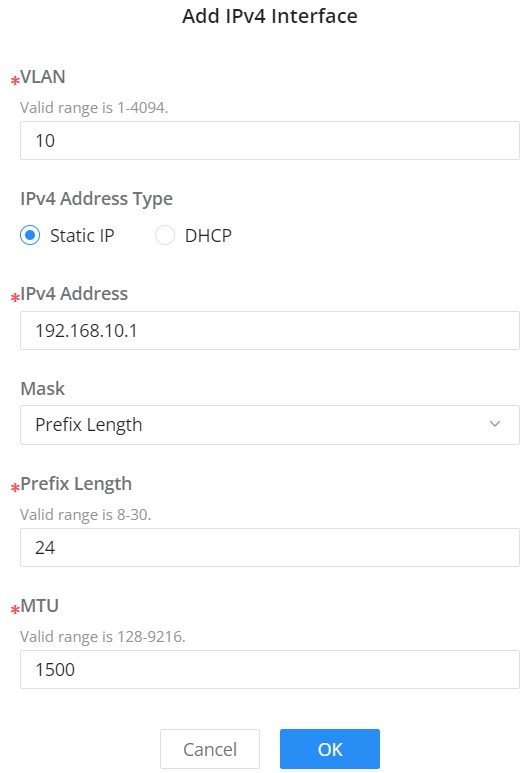

Para adicionar uma Interface IP (IPv4 ou IPv6), clique no botão "Adicionar" na página Web UI → IP → VLAN IP Interface.

Se o tipo de endereço for DHCP, a interface obterá o endereço IP automaticamente de um servidor DHCP configurado.

Se o tipo for Estático, o usuário pode especificar manualmente o IPv4 ou IPv6. O MTU (Unidade Máxima de Transmissão) tem um intervalo válido de 1280 a 9216.

Os RAs IPv6 são mensagens enviadas para fornecer informações aos dispositivos na rede, como gateway padrão e prefixos de rede, ajudando na configuração automática de endereços.

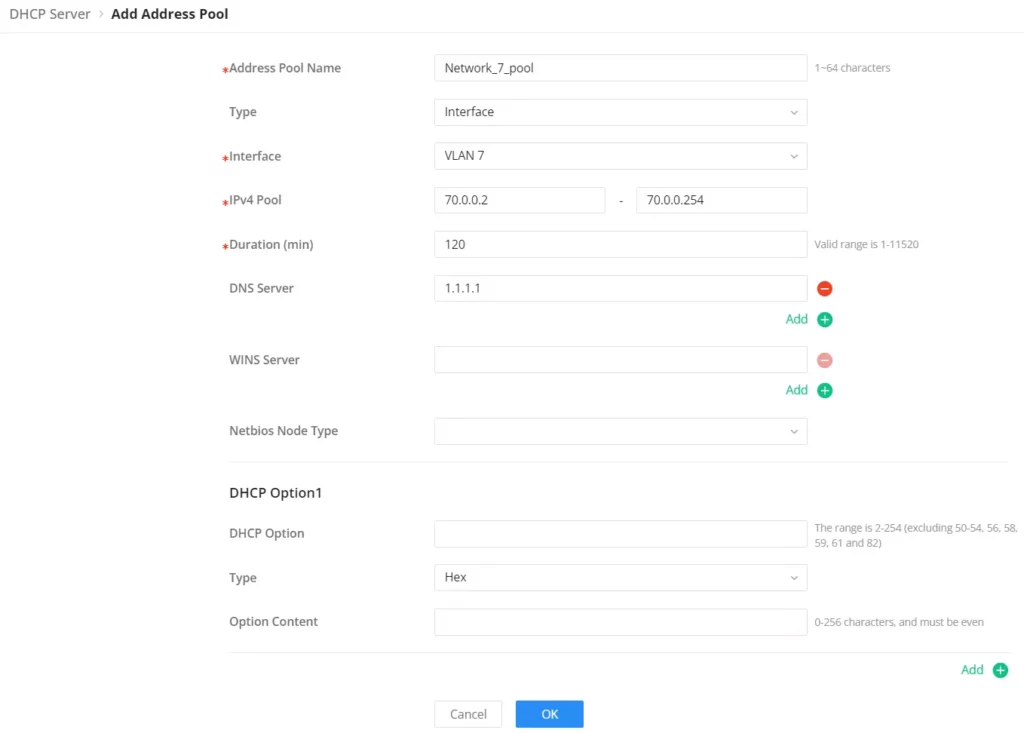

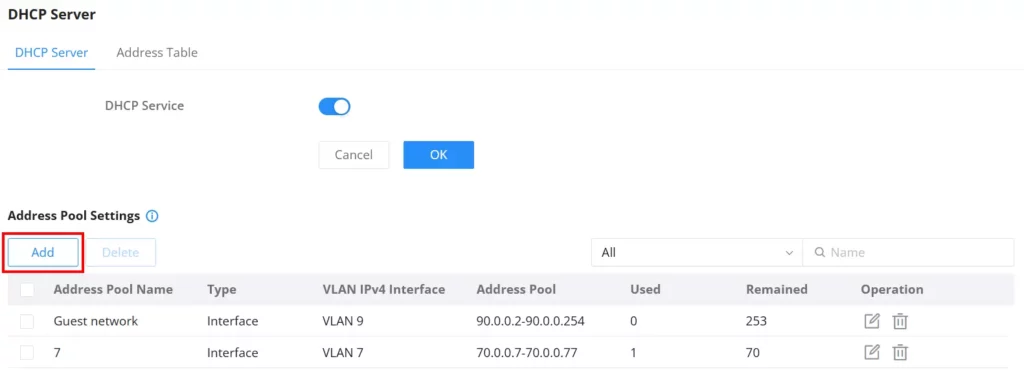

Habilite o Servidor DHCP globalmente. Na seção "Address Pool Settings", clique em "Adicionar" para criar um novo pool de endereços e vincular a uma Interface VLAN.

Nesta seção, o usuário pode configurar Opções DHCP, como tipo, Serviço (para opção 43) e conteúdo da opção.

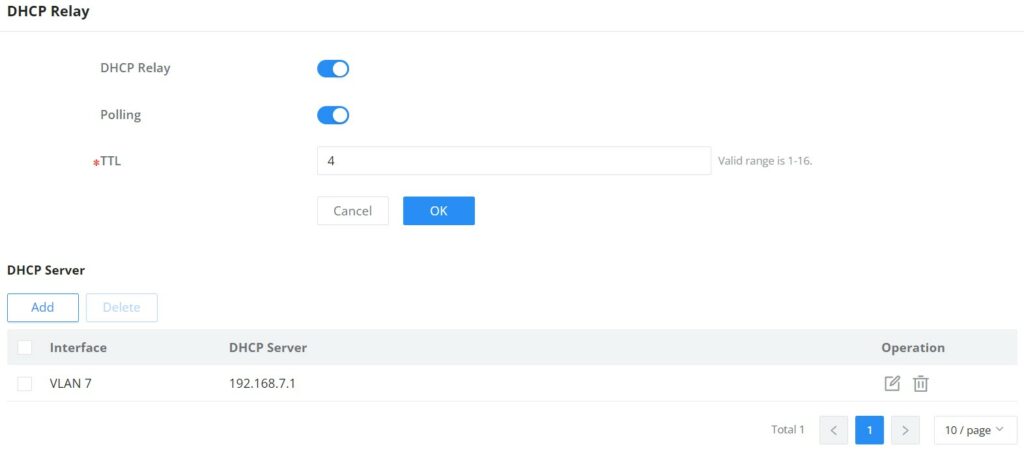

O DHCP Relay ajuda a passar mensagens DHCP entre clientes e servidores localizados em redes (VLANs) diferentes, roteando a solicitação do cliente para o servidor.

Na configuração do DHCP Relay, defina o endereço do Servidor DHCP e selecione a Interface VLAN que atuará como agente de retransmissão.

A Tabela ARP permite visualizar e gerenciar mapeamentos IP-MAC. O ARP Estático permite definir mapeamentos permanentes para garantir comunicação confiável e prevenir spoofing.

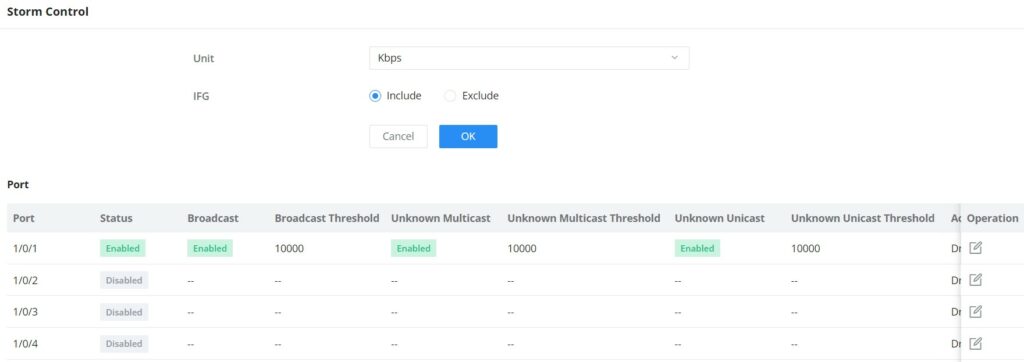

Limita a taxa de pacotes de broadcast, multicast desconhecido e unicast desconhecido, configurando limites para prevenir tempestades de broadcast.

As ações de controle de tempestade incluem descartar pacotes que excedem o limite (Drop) ou desligar a interface (Shutdown).

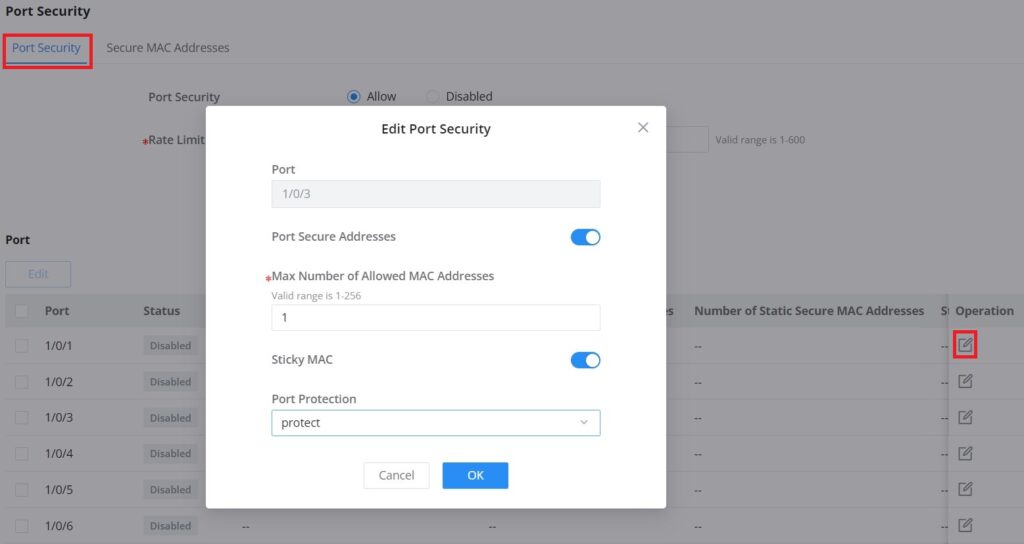

A Segurança de Porta converte endereços MAC aprendidos em endereços MAC seguros (Dinâmico, Estático ou Sticky) para prevenir que usuários ilegais se comuniquem através da interface.

Quando ativado, o MAC Sticky converte o endereço MAC dinâmico aprendido em um MAC fixo. Essas entradas não expiram e não são perdidas após a reinicialização.

Existem três modos de proteção quando o número máximo de MACs é atingido: Protect (descarta pacotes, sem alarme), Restrict (descarta e reporta alarme) ou Shutdown (desliga a interface e reporta alarme).

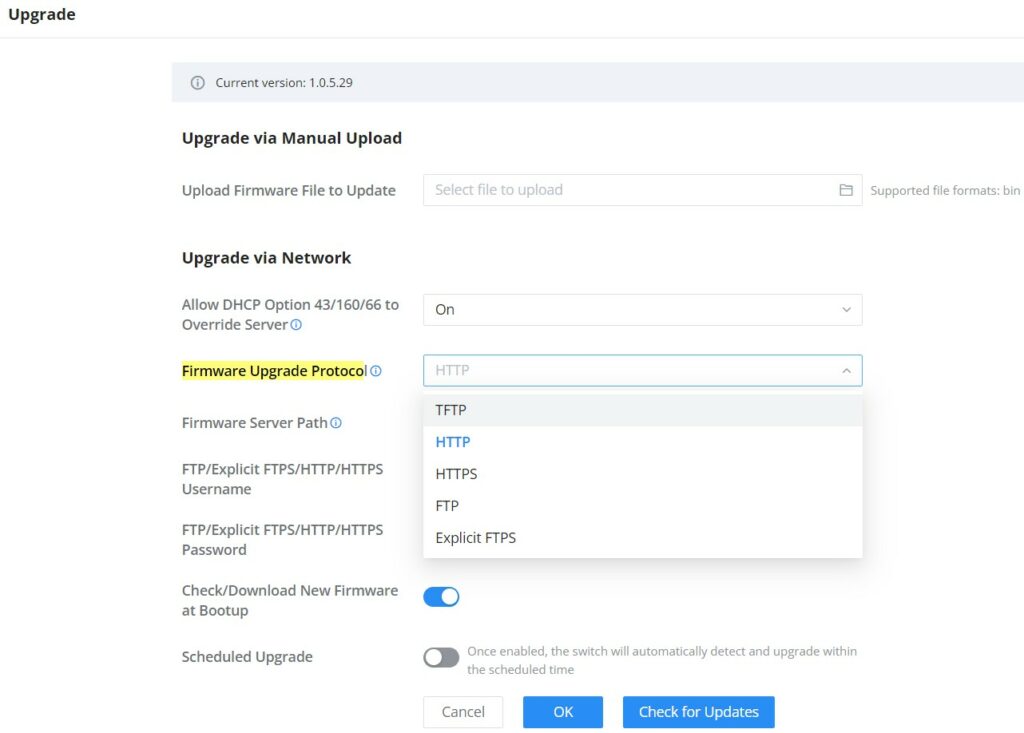

O GWN7803 Pro suporta atualização manual de firmware via upload de arquivo BIN, que pode ser baixado da página de Firmware da Grandstream.

A atualização via rede é possível usando protocolos como TFTP, HTTP, HTTPS, FTP e FTPS Explícito. Após selecionar o protocolo, especifique o Caminho do Servidor de Firmware (ex: firmware.grandstream.com).

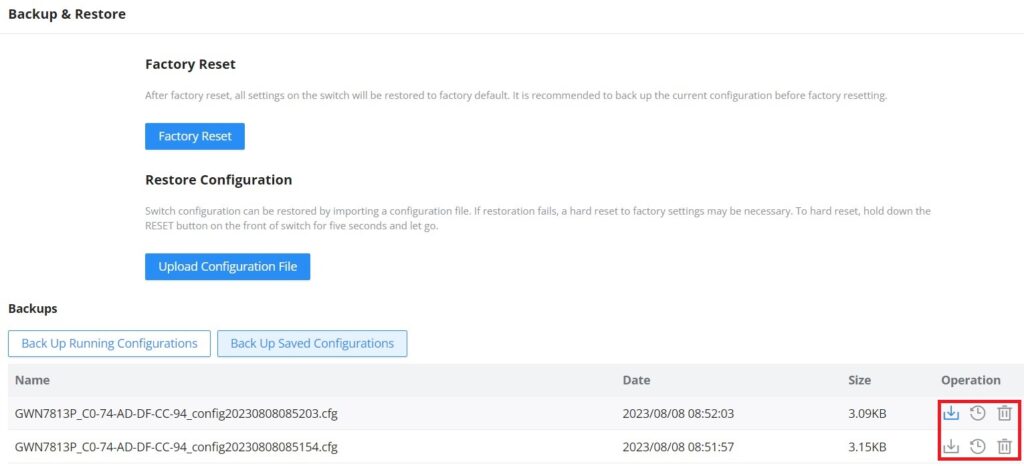

Os arquivos de configuração podem ser usados para fazer backup da configuração em execução ou da configuração salva do dispositivo.

Restaure para um backup salvo anteriormente fazendo o upload de um arquivo de configuração.

Clique no botão "Factory Reset" para redefinir o switch GWN7803 Pro para as configurações padrão de fábrica.

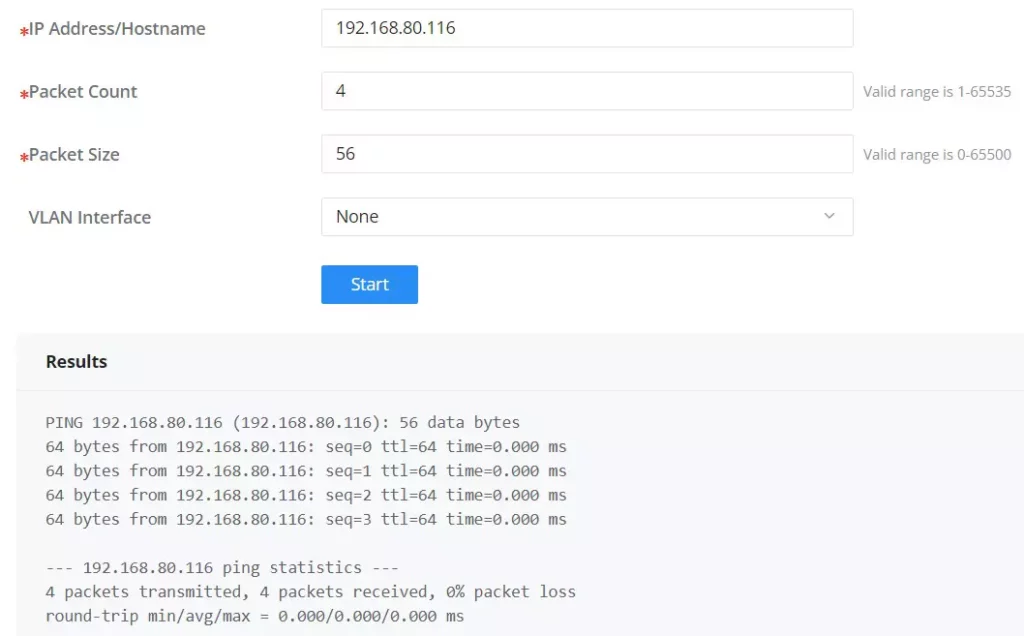

Insira o Endereço IP ou Nome do Host e clique em "Start" (Iniciar). Os resultados do comando ping serão exibidos abaixo.

O Traceroute mostra o número de saltos (hops) até o destino e pode ser executado diretamente da interface Web do switch.

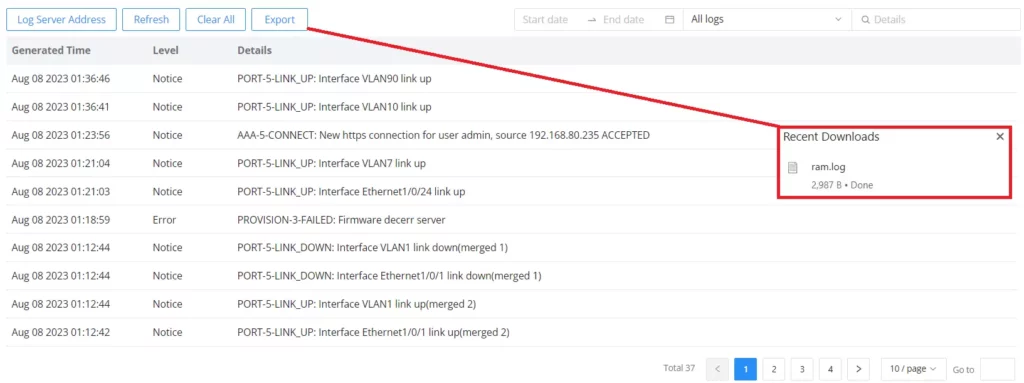

Esta página lista todos os Logs gerados, incluindo nível de detalhe e hora. Há uma opção para exportar a lista.

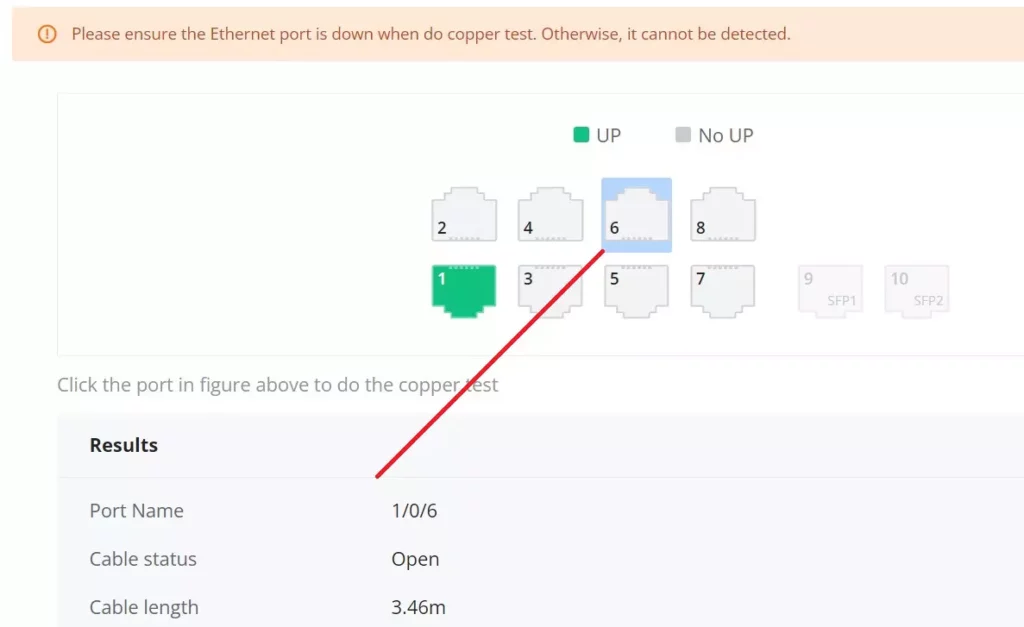

O Teste de Cabo pode detectar se o cabo conectado está com falha e a localização da falha. Certifique-se de que a porta elétrica não esteja no estado UP durante o teste.

O recurso de Depuração com Um Clique ajuda administradores ou suporte técnico a obter rapidamente informações de depuração sobre o switch GWN.

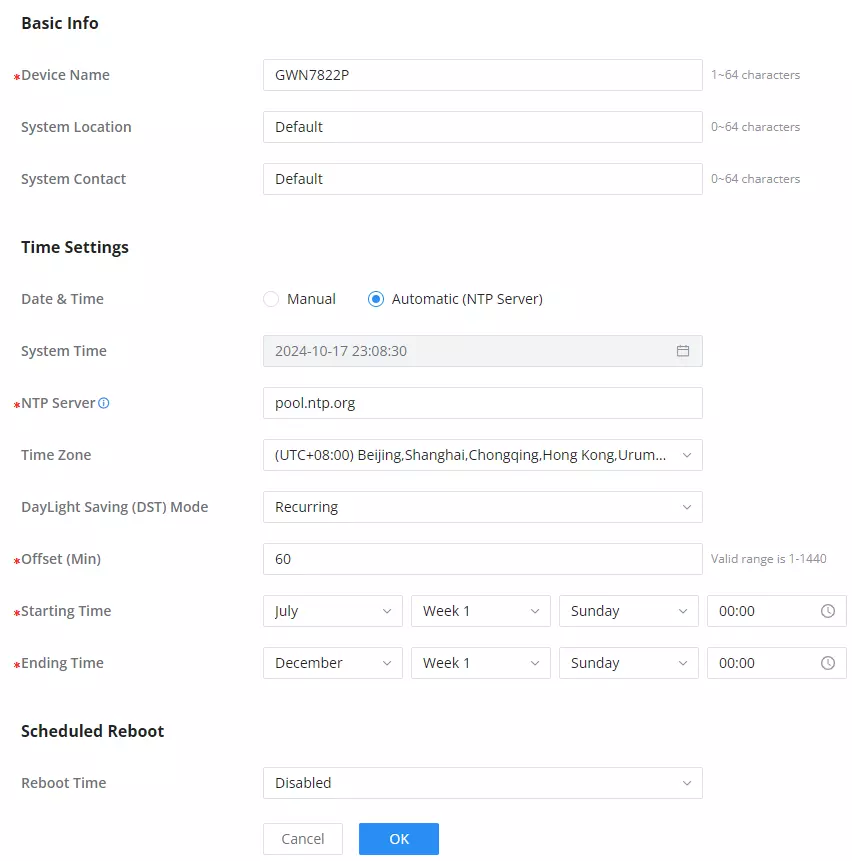

Defina o Nome do Dispositivo, a Localização do Sistema e o Contato do Sistema na seção "Basic Info".

Selecione o método de sincronização de tempo (Manual ou NTP Automático), o Fuso Horário e configure o Horário de Verão (DST).

É possível habilitar a reinicialização agendada do switch, definindo um cronograma na seção "Time Policy".

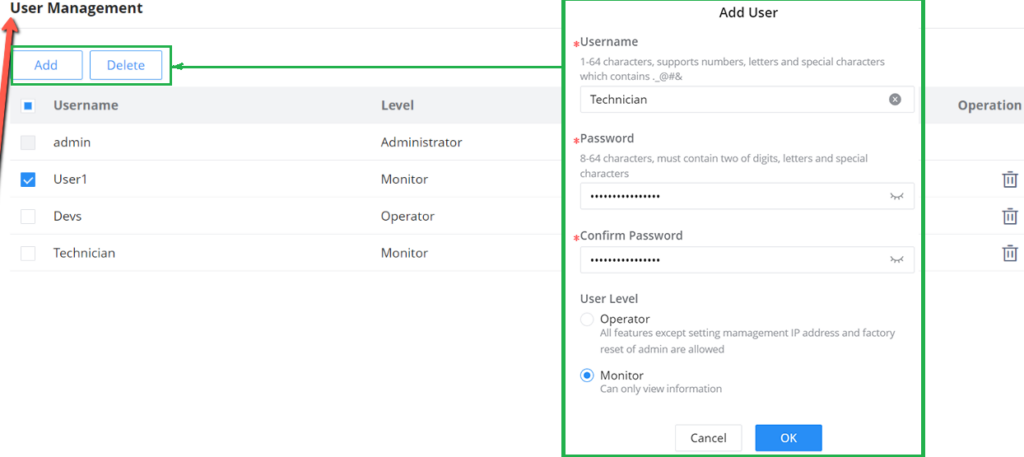

Existem três níveis de usuário: Administrador (privilégios máximos), Operador (privilégios altos, exceto operações chave do Admin) e Monitor (apenas visualização de status e estatísticas).
