Grandstream GWN7802P Pro - Guia do Usuário

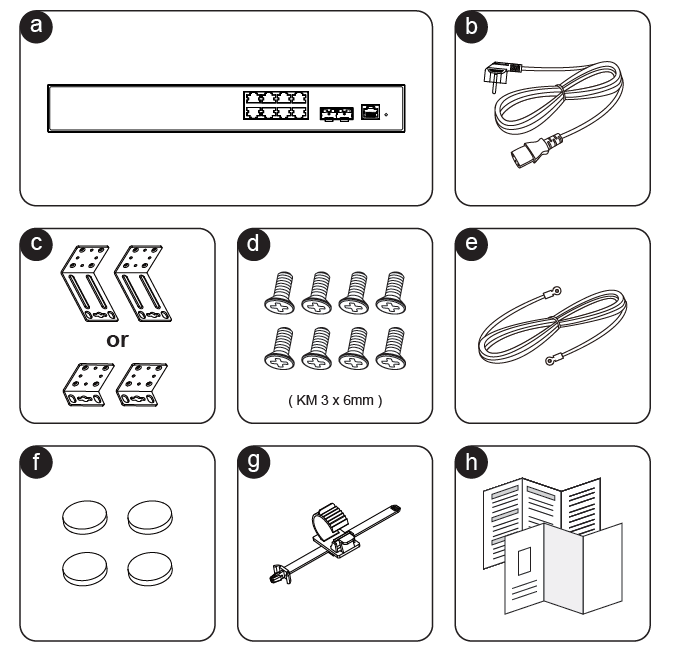

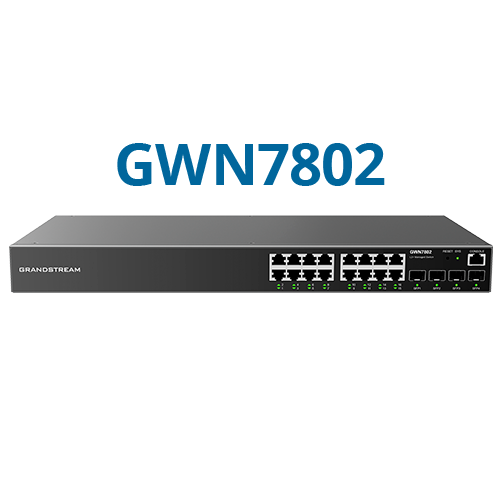

O switch gerenciável GWN7802P Pro.

Cabo de alimentação AC de 1.2 metro (10A).

Kits de montagem em rack ou kits de montagem estendidos.

Oito parafusos para fixação.

Um cabo de aterramento de 25 cm.

Quatro pés de borracha para instalação em mesa.

Um acessório para evitar a desconexão acidental do cabo de energia.

Guia de instalação rápida e documento regulatório.

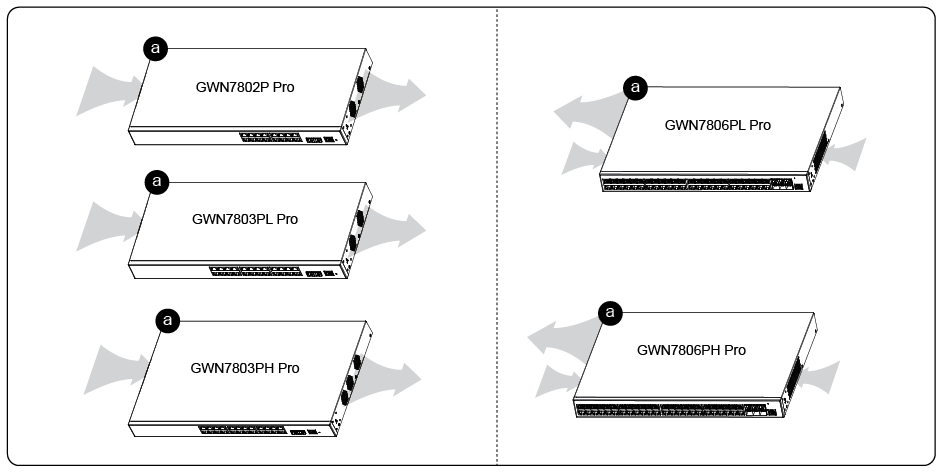

O GWN7802P Pro possui um sistema de ventilação dedicado para manter o dispositivo resfriado, especialmente ao fornecer energia PoE significativa.

16 Portas Gigabit Ethernet, 2 Portas SFP+, 1 Porta Console e 1 Pinhole de Reset.

CPU Dual-core 1GHz, 256MB RAM. Capacidade de Comutação de 72 Gbps e Taxa de Encaminhamento de 53.568 Mpps.

Suporta padrões IEEE 802.3af/at/bt em 16 portas PoE, com potência máxima de 60W por porta e total de 250W.

Dimensões: 330mm x 175mm x 44mm. Peso: 2.9 Kg. Suporta instalação em Mesa, Parede ou Rack (kits incluídos).

Temperatura de Operação: 0°C a 45°C. Possui 2 ventiladores (fans) para resfriamento.

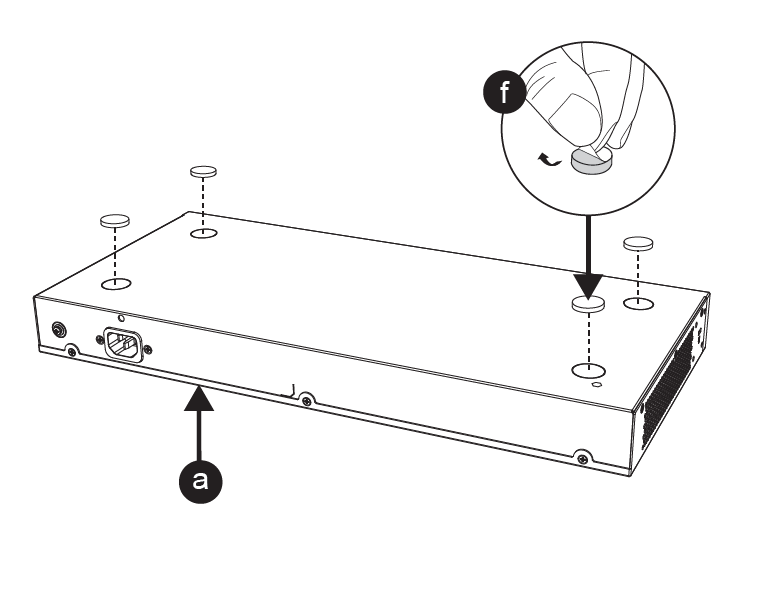

Coloque o switch em uma superfície estável. Remova o papel protetor dos quatro pés de borracha e cole-os nos sulcos circulares correspondentes na parte inferior do chassi.

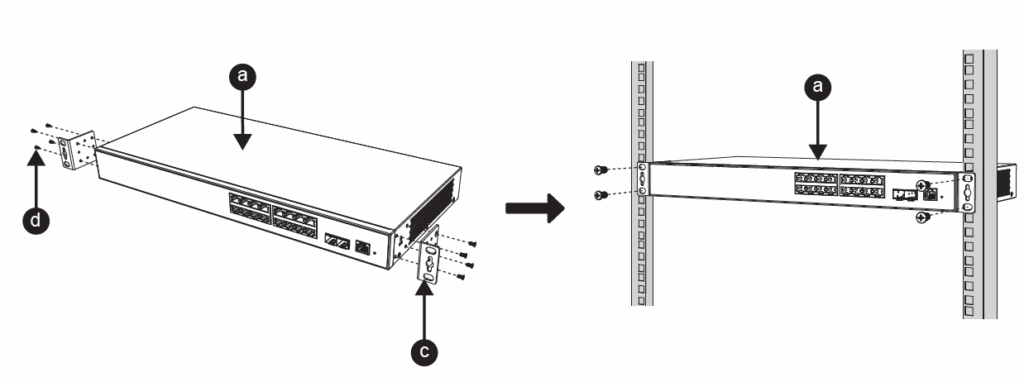

Verifique o aterramento do rack. Instale os dois acessórios de montagem em L nas laterais do switch e fixe-os com os parafusos fornecidos (KM 3*6).

Fixe os suportes de montagem em L nas guias do rack com parafusos (fornecidos por você) para garantir que o switch esteja instalado de forma estável e horizontal.

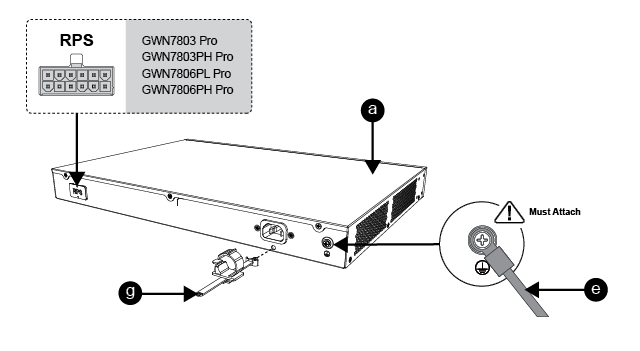

Conecte o cabo de energia ao switch e, em seguida, conecte-o ao sistema de alimentação da sala de equipamentos.

Use a trava anti-desconexão (Power Cord Anti-Trip) para fixar o cabo de energia, prevenindo desconexões acidentais.

Conecte o cabo de aterramento (Ground Cable) ao switch e, em seguida, a um dispositivo aterrado ou diretamente ao terminal de aterramento na sala de equipamentos.

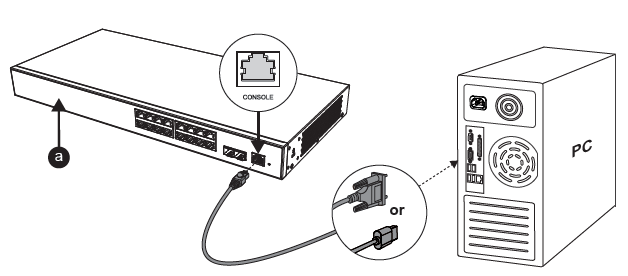

Conecte o cabo console (RJ45) à porta console do switch e a outra extremidade (DB9 ou USB) ao seu PC para acesso via CLI.

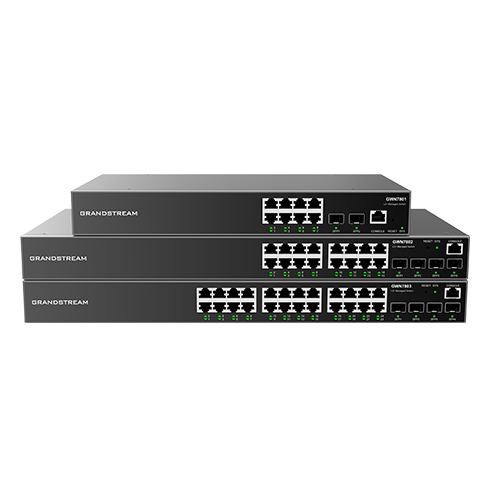

Verde Sólido: Inicializando. Azul Sólido: Uso normal. Vermelho Sólido: Falha na atualização. Piscando Vermelho: Reset de fábrica.

Verde Sólido: Conectado, sem atividade. Verde Piscando: Conectado, transferência de dados. Amarelo/Verde Piscando Alternadamente: Falha na porta Ethernet.

Amarelo Sólido: Conectado, sem atividade, PoE ativo. Amarelo Piscando: Conectado, transferência de dados, PoE ativo.

Verde Sólido: Em uso. Verde Sólido (RPS): Inserido, mas não em uso (apenas para Fonte de Alimentação Redundante).

Se não houver um servidor DHCP disponível, o endereço IP padrão do GWN7802P Pro é 192.168.0.254.

Use um emulador de terminal (ex: SecureCRT) com taxa de transmissão de 115200. O usuário padrão é admin e a senha inicial está no adesivo do switch.

No terminal, digite ssh . Use o nome de usuário admin e a senha inicial.

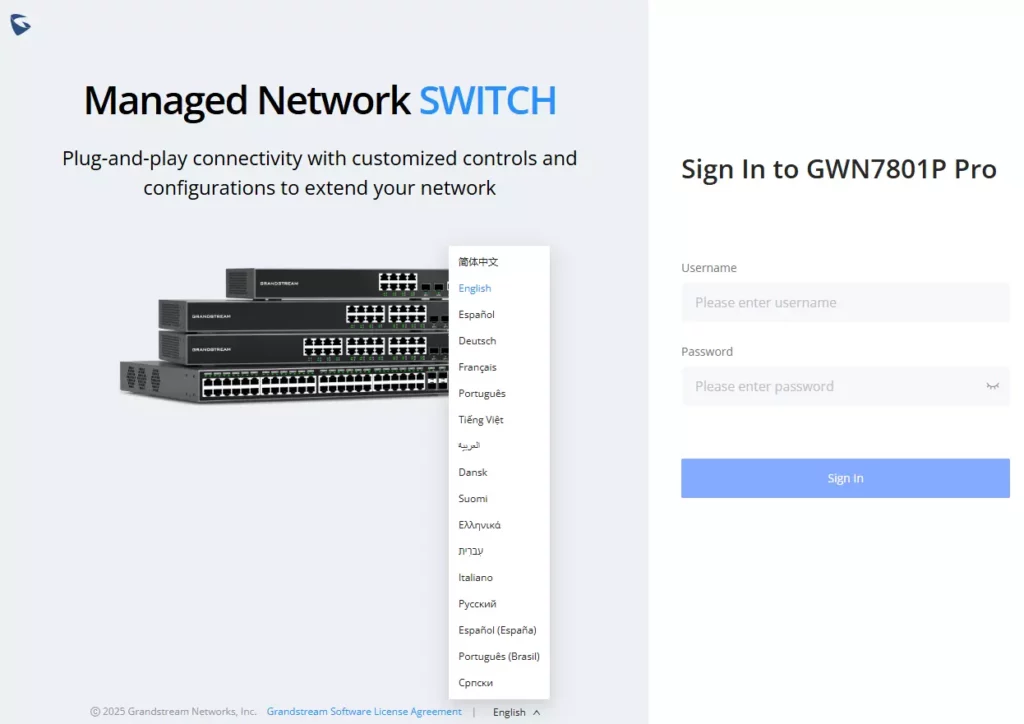

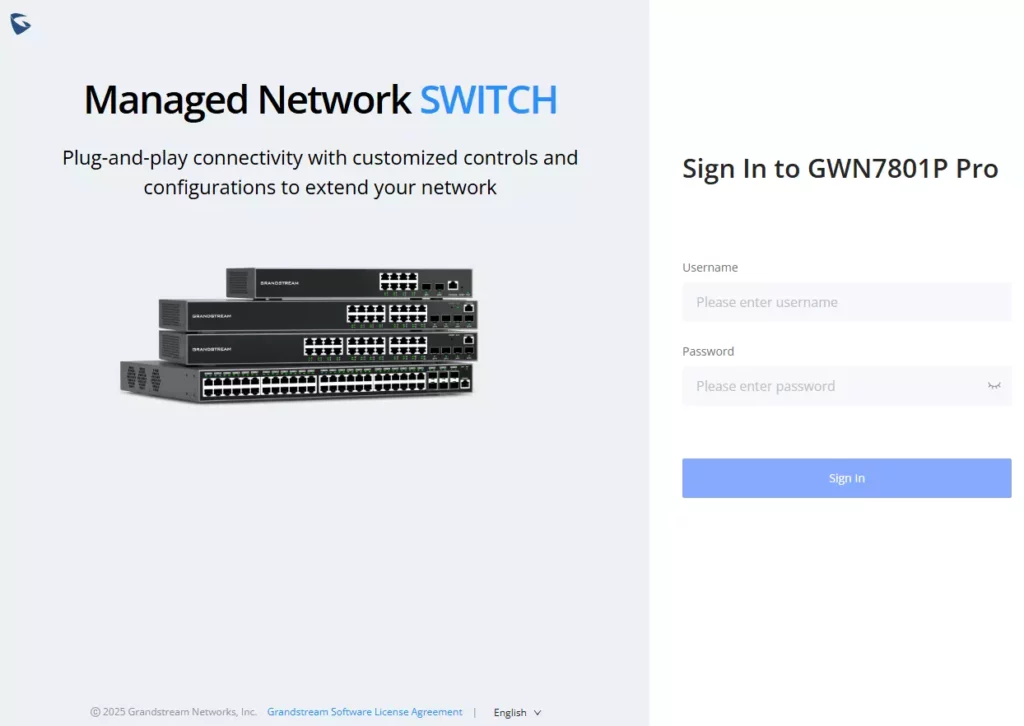

Acesse https:// no navegador. Use admin e a senha inicial.

Acesse https://www.gdms.cloud para gerenciar o switch remotamente através da plataforma GDMS Networking.

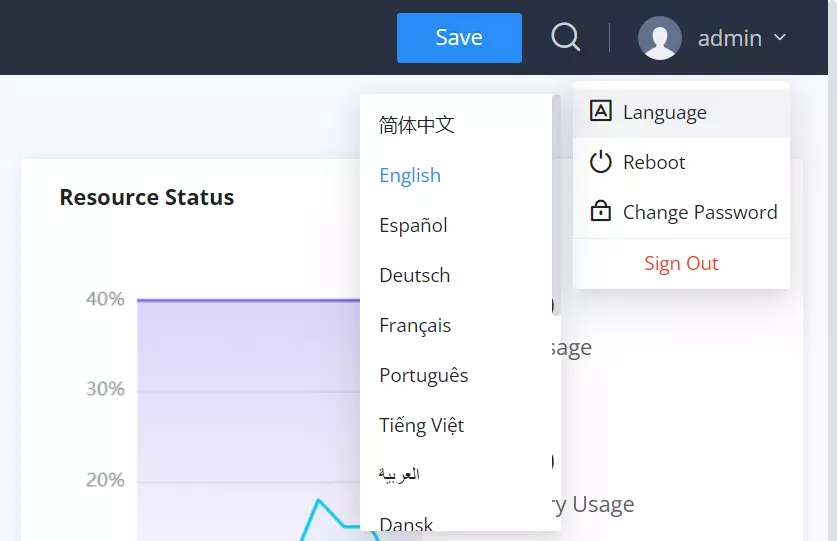

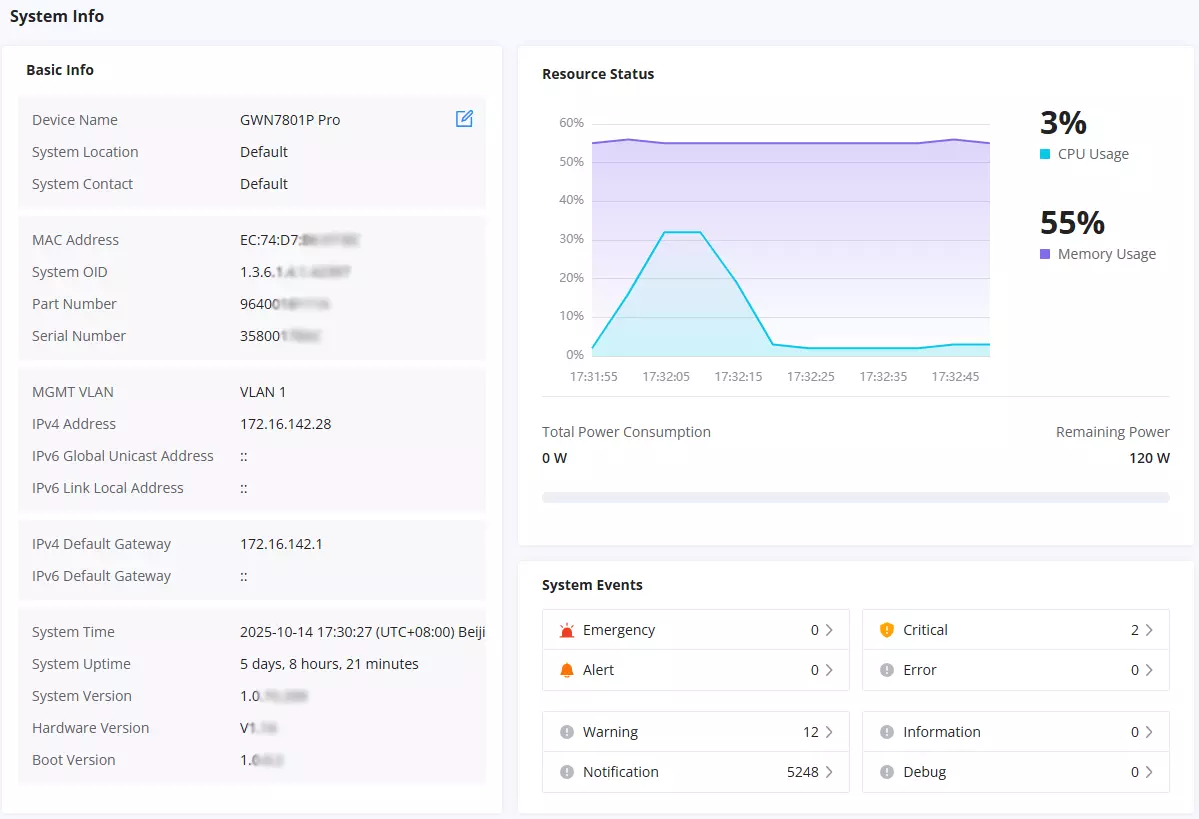

Exibe informações gerais do dispositivo (Nome, MAC, Gateway, Versão), status de recursos (CPU, Memória), status PoE e eventos do sistema em formato de painel.

Monitora em tempo real o uso da CPU e da Memória.

Mostra o Consumo Total de Energia PoE e a Potência restante em mA.

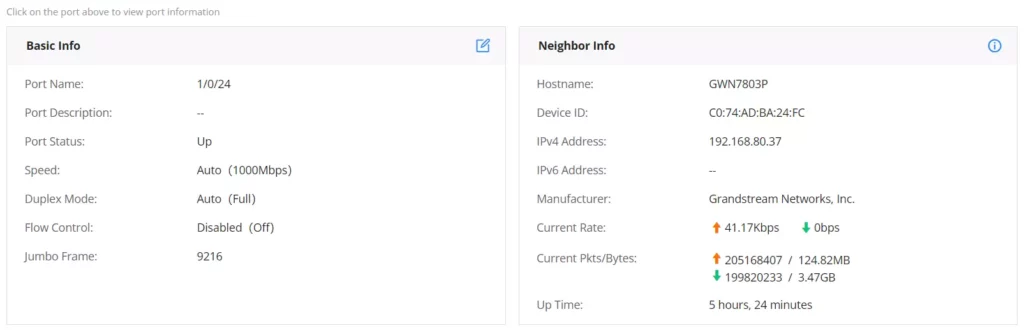

Exibe visualmente o status e a velocidade de cada porta (ativa, inativa, PoE) usando códigos de cores para facilitar o monitoramento.

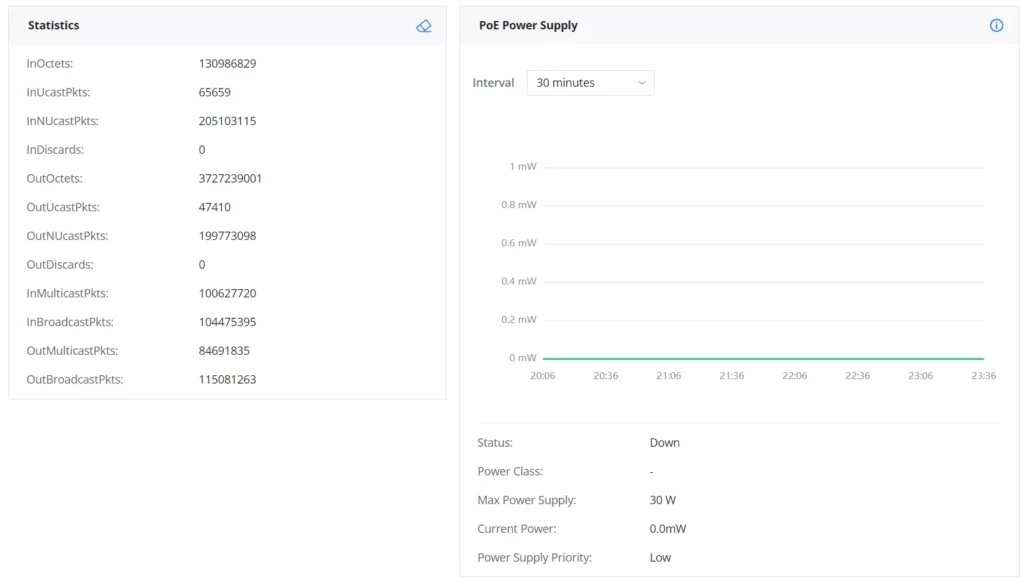

Fornece métricas detalhadas sobre o tráfego de rede, incluindo octetos, pacotes e descartes, essenciais para diagnóstico.

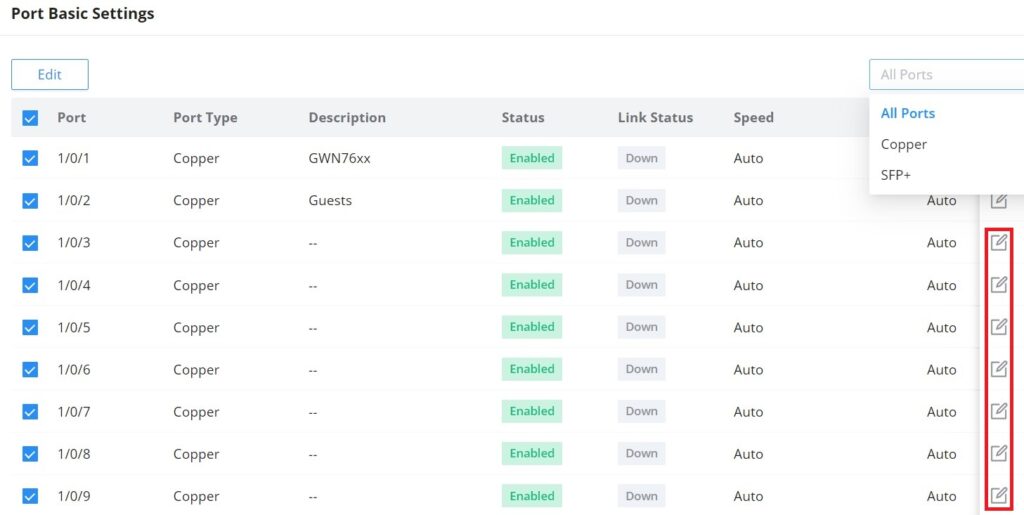

Configure parâmetros básicos como habilitar/desabilitar a porta, adicionar uma descrição, definir a velocidade (Auto por padrão), Modo Duplex e Controle de Fluxo.

Para portas Ethernet: Auto, 10/100/1000Mbps. Para portas SFP+: 100Mbps, 1000Mbps, 2.5Gbps, 10Gbps (Padrão: 10Gbps).

Especifique o tamanho do Jumbo Frame. O intervalo válido é de 1518 a 12288. O padrão é 9216.

Permite agrupar portas físicas e LAGs sob um ID de grupo lógico. Isso facilita a classificação e a aplicação de configurações em lote (ex: VLAN).

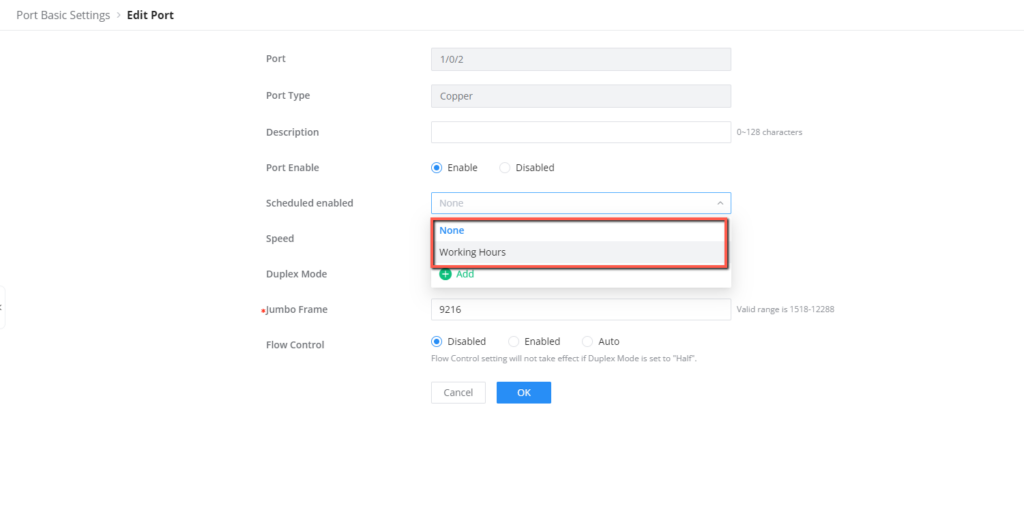

Permite selecionar um agendamento (Time Policy) para controlar quando a porta (física ou LAG) será habilitada.

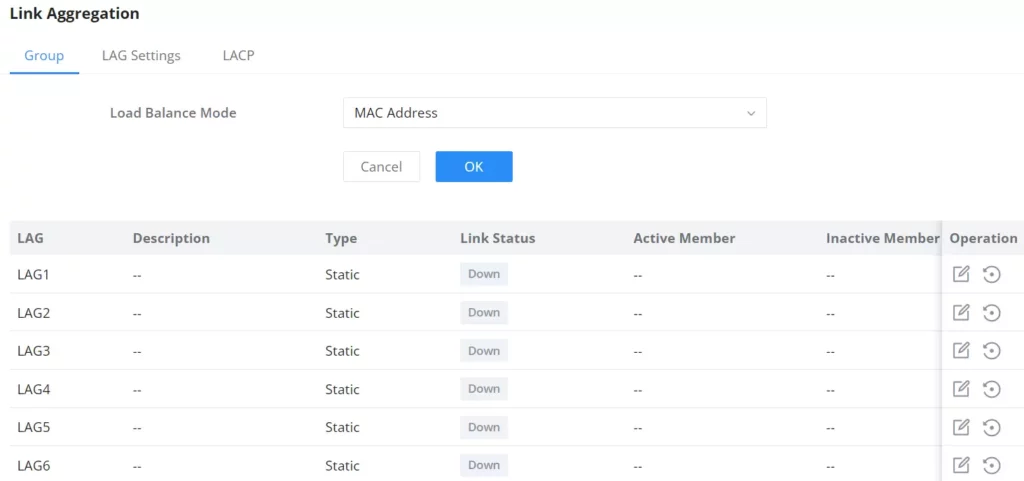

LAG agrupa portas físicas para criar um único caminho de dados de alta largura de banda, implementando compartilhamento de carga e aumentando a confiabilidade.

Escolha entre balanceamento baseado em Endereço MAC ou baseado em Endereço IP/MAC.

Pode ser Estático (sem negociação) ou LACP (Link Aggregation Control Protocol), que negocia com a porta remota para maior confiabilidade.

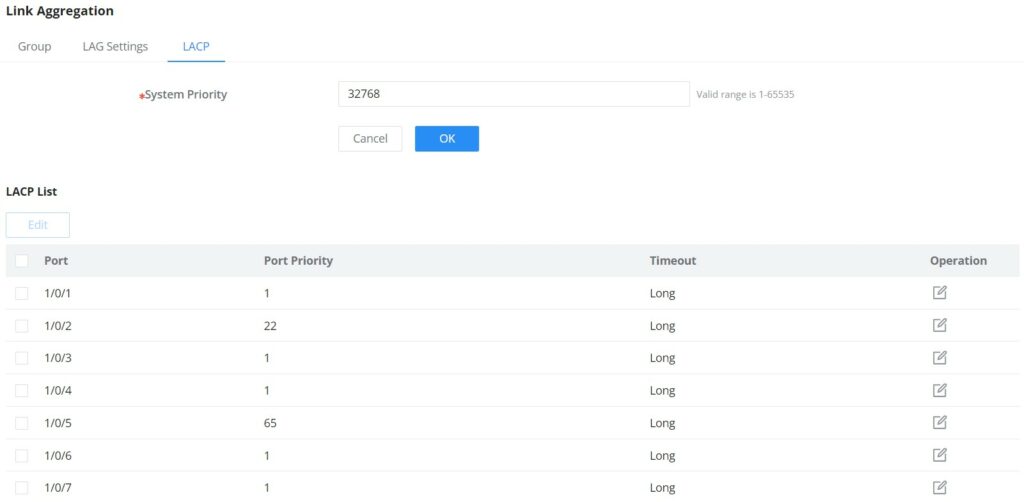

Defina a prioridade do sistema LACP (padrão: 32768) e a prioridade individual da porta (padrão: 1). Valores menores indicam prioridade mais alta.

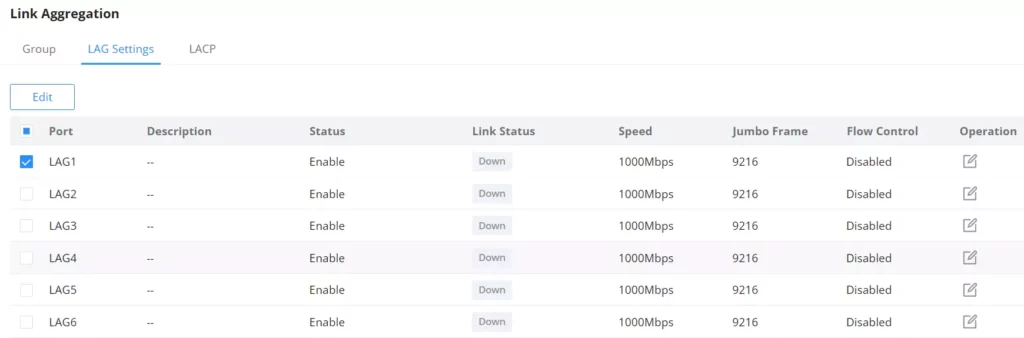

Habilite o grupo LAG, adicione uma descrição e configure a velocidade (Auto por padrão) e o controle de fluxo para o link agregado.

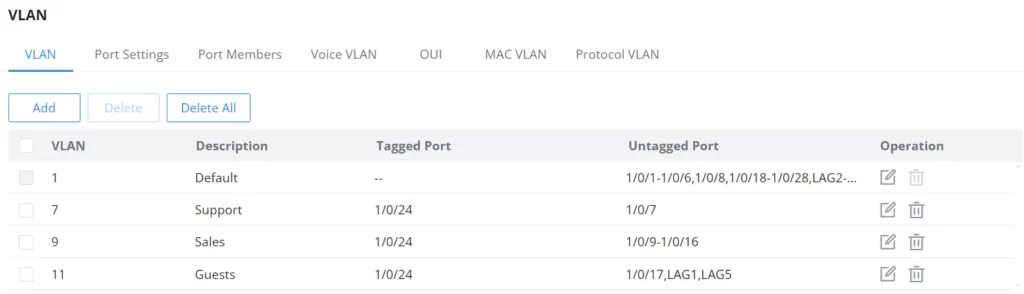

VLANs segmentam o tráfego. O ID de VLAN válido varia de 2 a 4094. VLANs 0, 1 e 4095 são reservadas pelo sistema.

Defina o tipo de link da porta: Híbrido, Acesso, Tronco ou QinQ. O PVID (ID de VLAN Padrão) define a VLAN para tráfego não marcado.

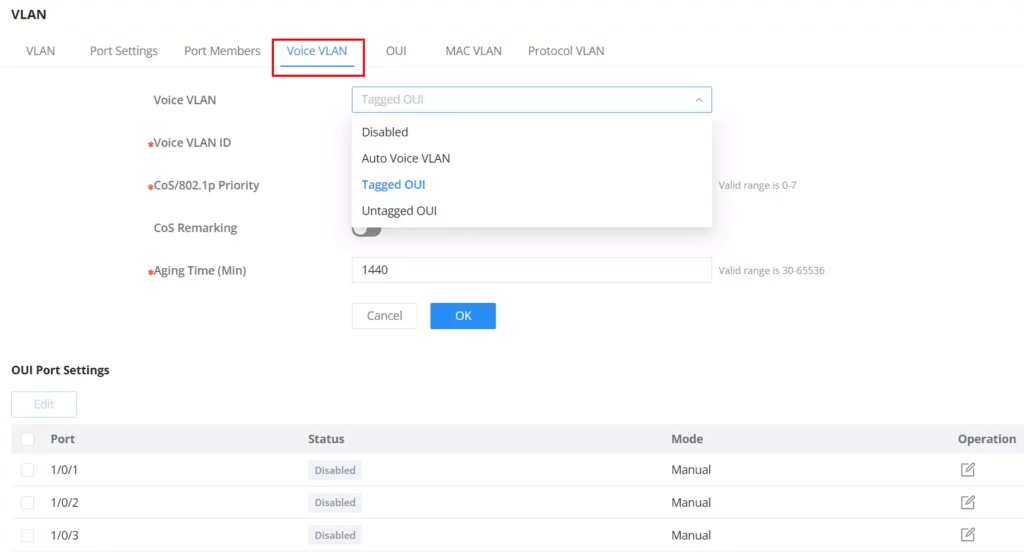

VLAN dedicada para tráfego de voz (ex: telefones IP). Isola o tráfego de voz para garantir priorização (QoS), latência mínima e qualidade de chamada ininterrupta.

Melhora a qualidade de voz, reduz o congestionamento e simplifica o gerenciamento de rede.

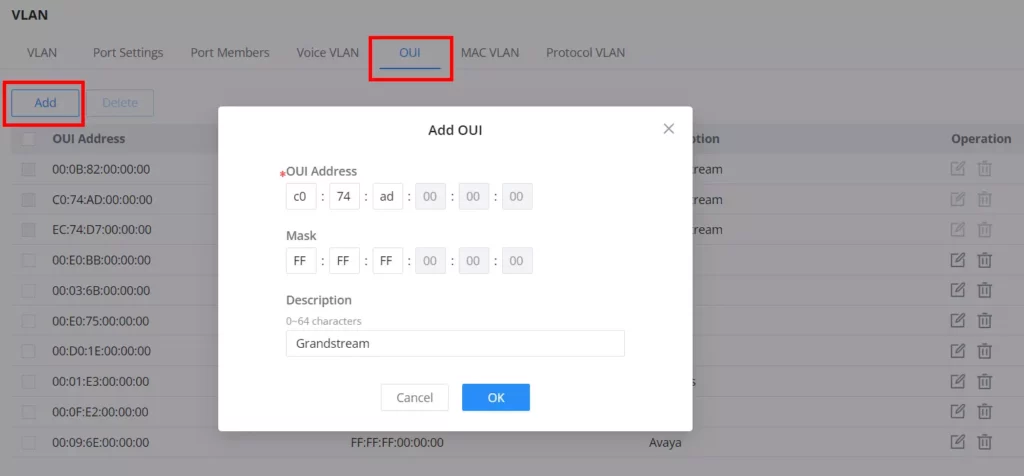

O OUI (Organizationally Unique Identifier) é um identificador de 24 bits (os primeiros 3 bytes do endereço MAC) que identifica o fabricante do dispositivo, usado para atribuição automática de Voice VLAN.

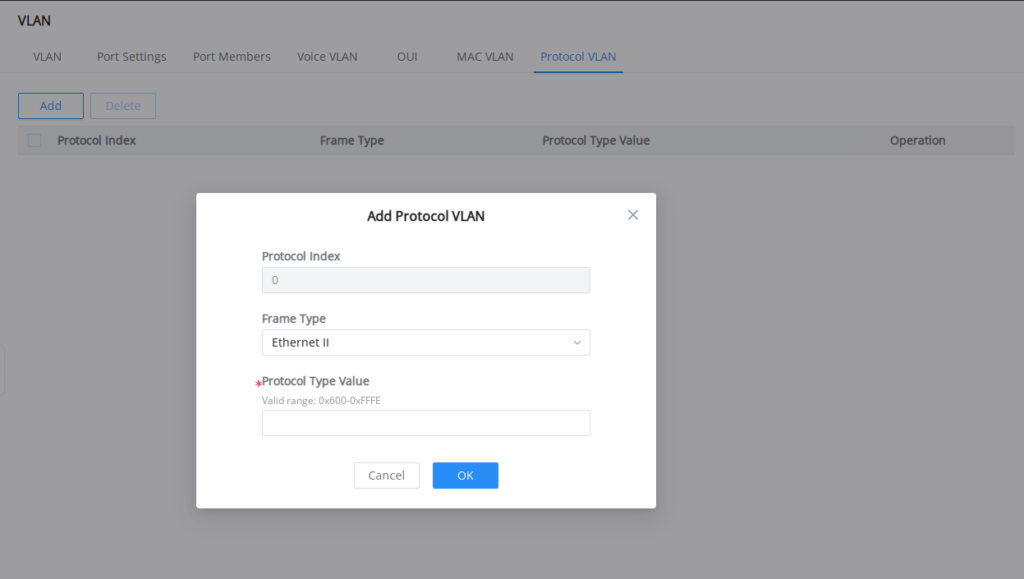

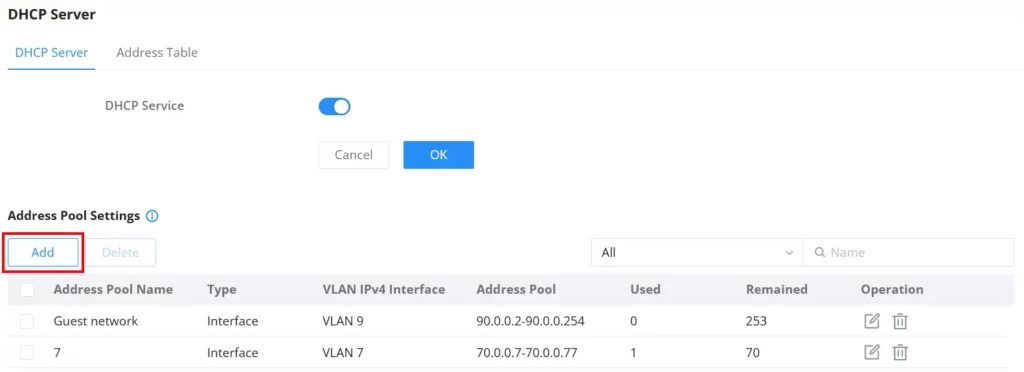

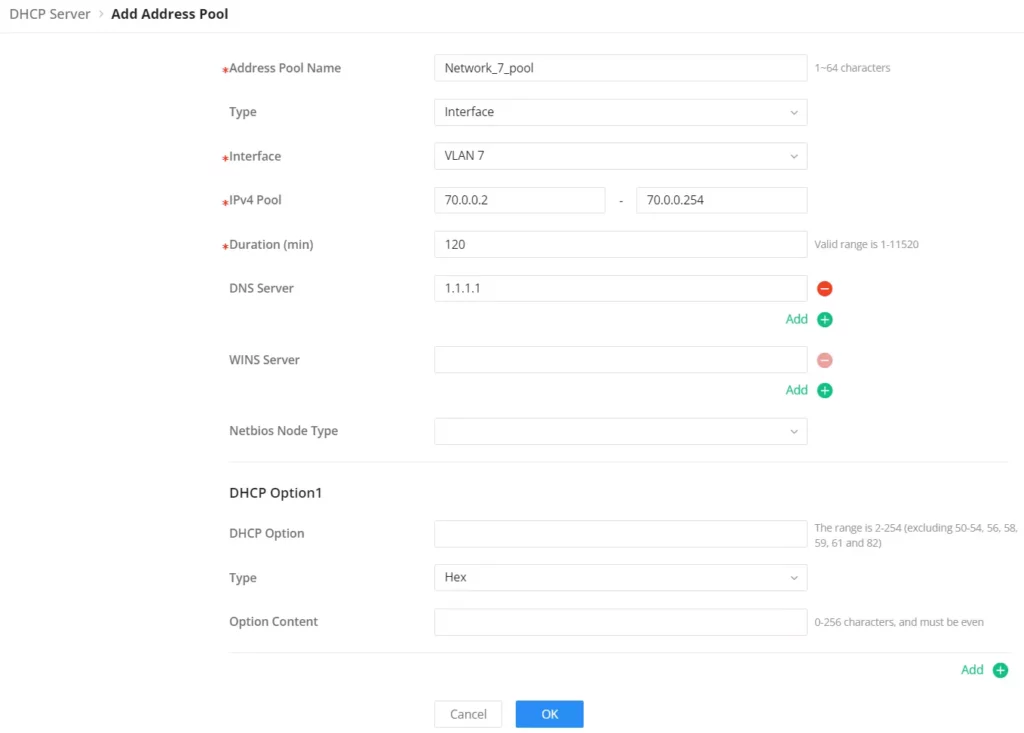

Permite que o switch atue como um servidor DHCP, alocando endereços IP automaticamente para hosts em uma VLAN configurada com IP estático.

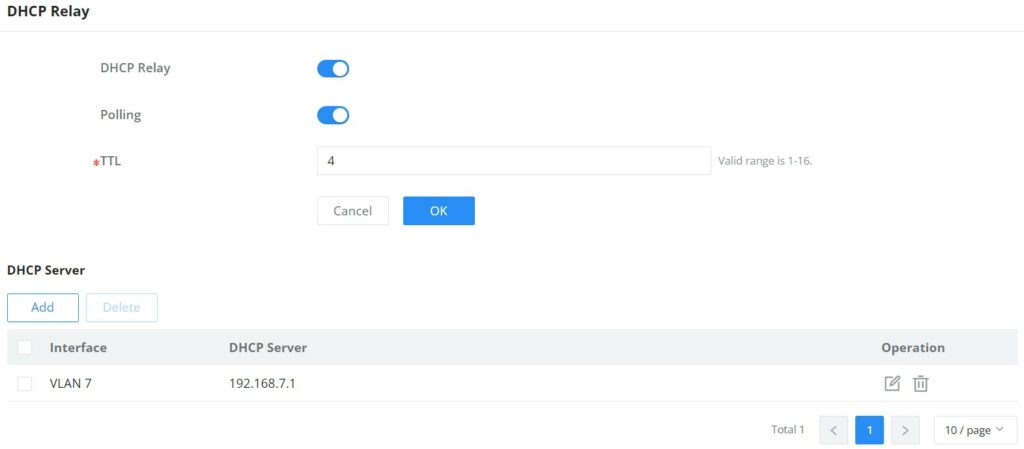

Ajuda a passar mensagens DHCP entre clientes e servidores localizados em redes (VLANs) completamente diferentes, usando o switch como agente de retransmissão.

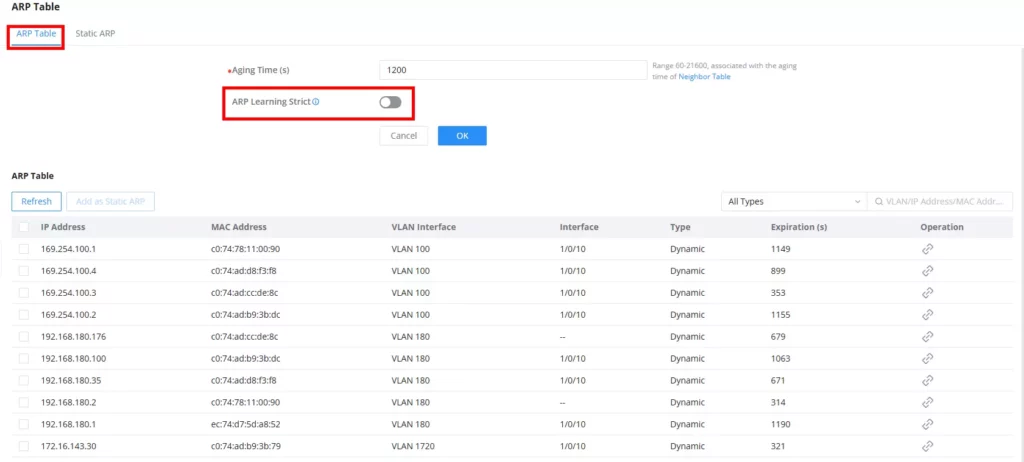

Exibe e gerencia mapeamentos de endereço IP para MAC (ARP). Inclui entradas dinâmicas (aprendidas automaticamente) e estáticas (configuradas manualmente).

Em modelos com capacidade ARP limitada (como o GWN7802P Pro, limitado a 64 entradas), o Aprendizado ARP Estrito deve ser ativado para limitar as entradas apenas ao tráfego de encaminhamento real.

Permite configurar mapeamentos IP-MAC permanentes que não expiram, ideal para comunicação segura com dispositivos críticos e prevenção de spoofing.

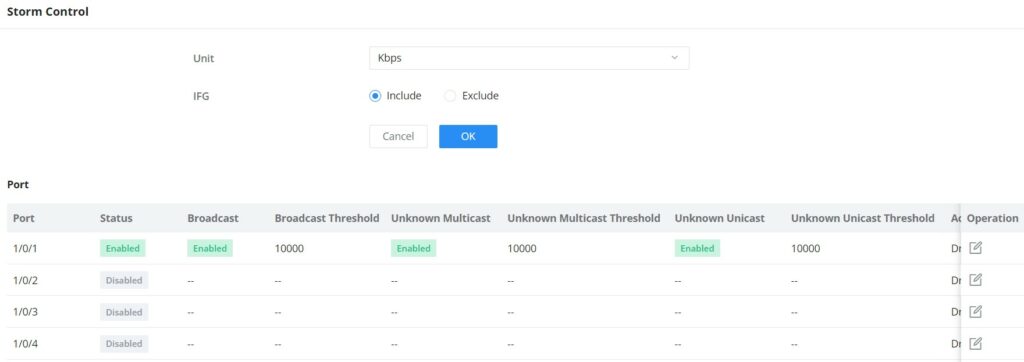

Limita a taxa de pacotes de broadcast, multicast desconhecido e unicast desconhecido, configurando limites para prevenir tempestades de broadcast e garantir a estabilidade da rede.

Se o limite for excedido, a ação pode ser: Descartar (Drop) os pacotes excedentes ou Desligar (Shutdown) a porta.

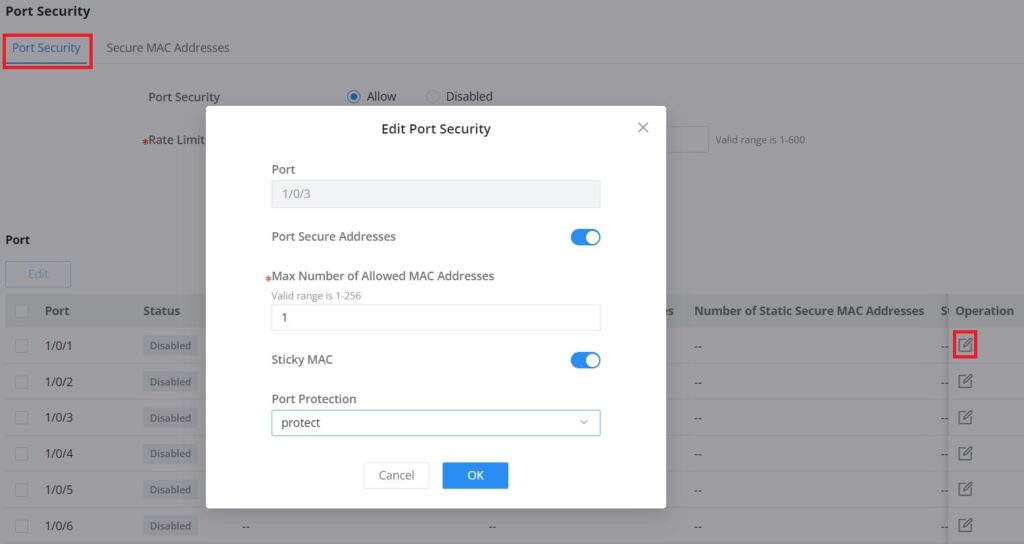

Impede que usuários ilegais se comuniquem, limitando o número de endereços MAC permitidos por porta e convertendo-os em endereços MAC seguros (Dinâmicos, Estáticos ou Sticky MAC).

Define a ação quando o limite de MACs é atingido: Proteger (descarta pacotes), Restringir (descarta e gera alarme) ou Desligar (desativa a porta).

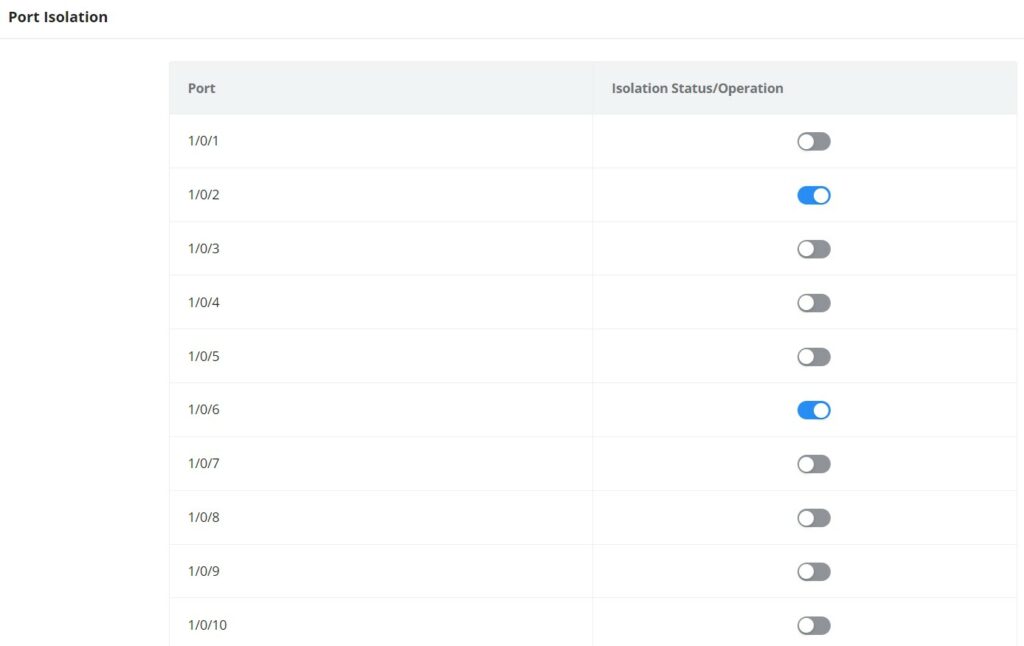

Permite o isolamento de dados Layer 2 entre portas que estão na mesma VLAN. Apenas um grupo de isolamento é suportado.

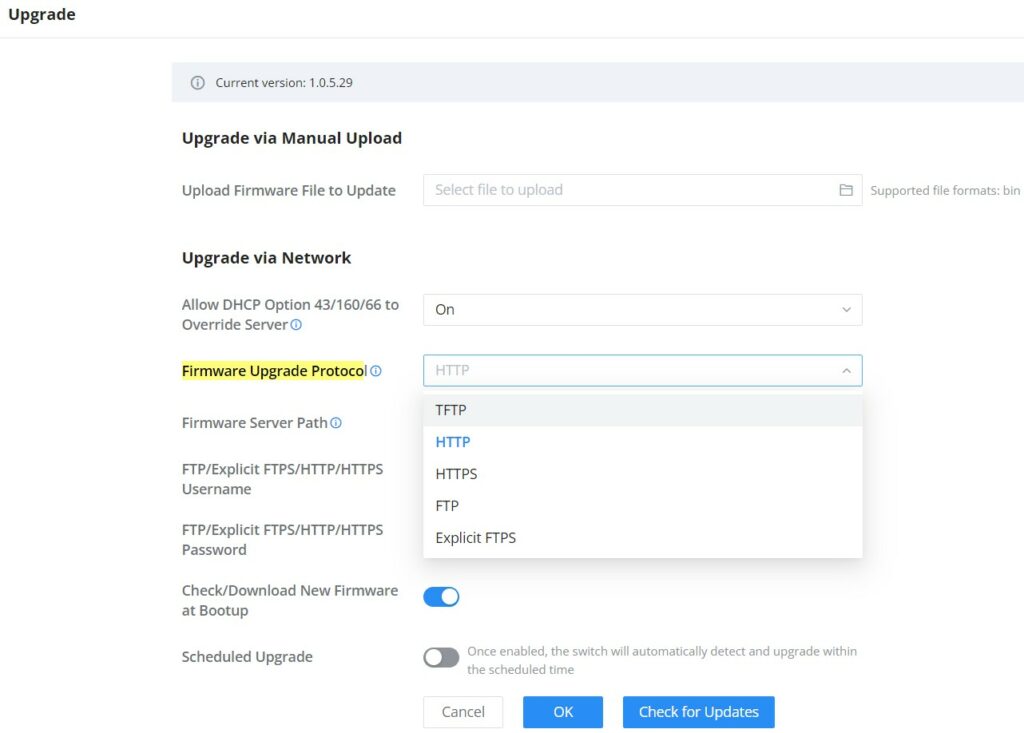

Suporta atualização manual via arquivo BIN ou via rede usando TFTP, HTTP, HTTPS, FTP ou FTPS Explícito.

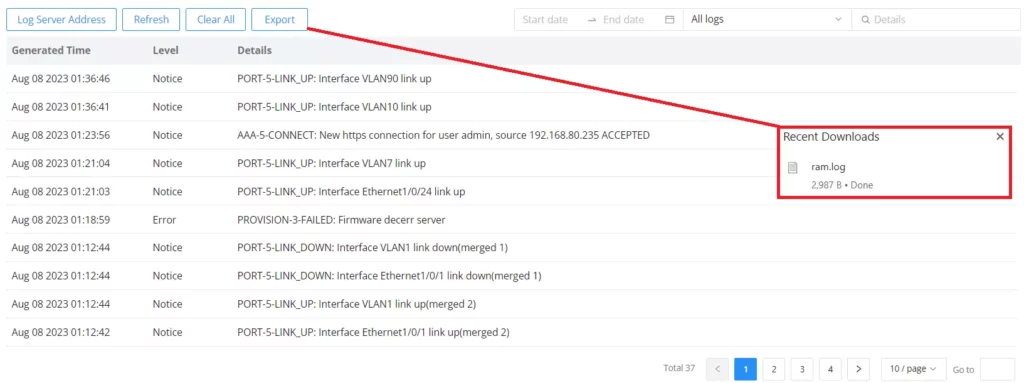

Lista todos os logs gerados com nível de detalhe e hora. Suporta exportação e envio de logs para um Servidor de Logs remoto.

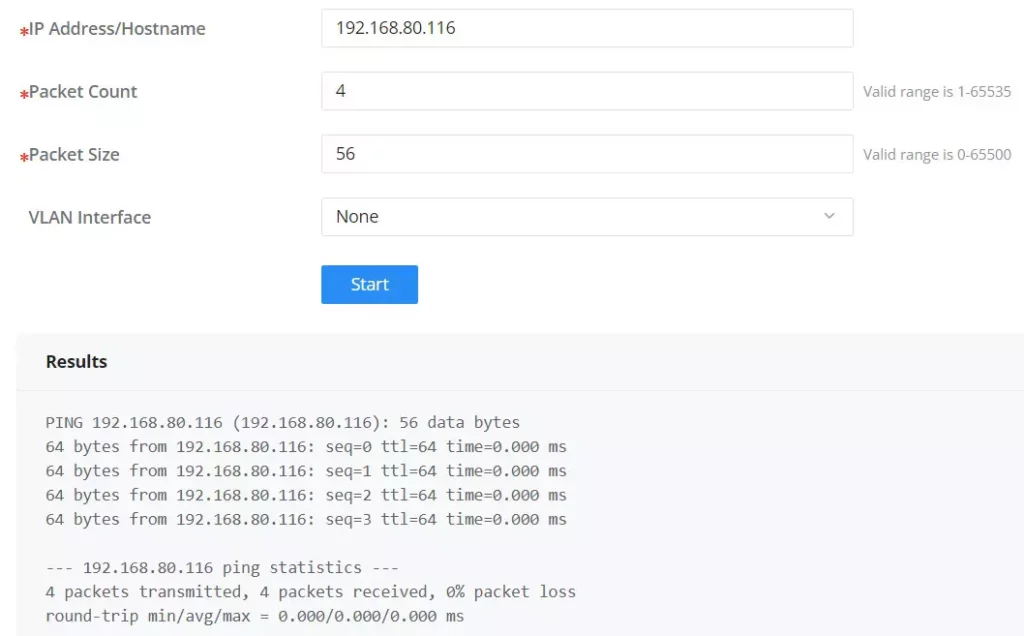

Permite executar comandos Ping (para verificar conectividade) e Traceroute (para rastrear o caminho e o número de saltos) diretamente da interface web.

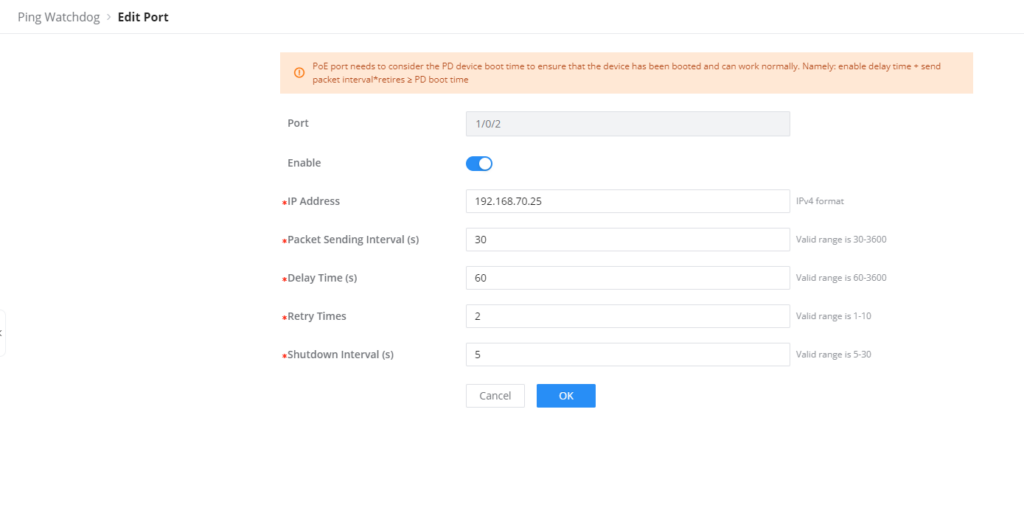

Monitora a conectividade de um dispositivo pingando um IP específico. Se o dispositivo falhar em responder, ações corretivas (como desligar a porta PoE) podem ser acionadas.

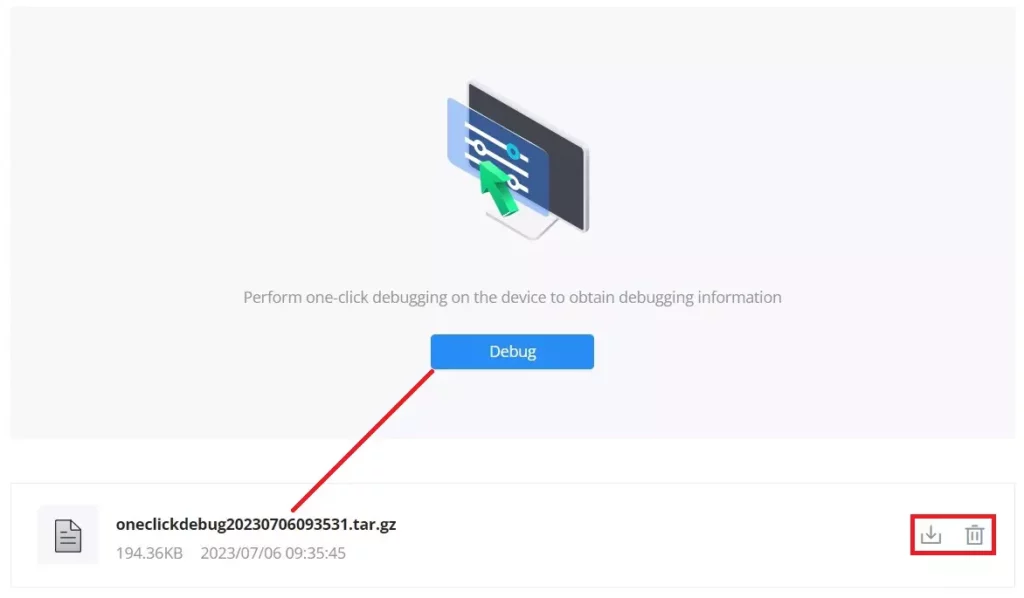

Gera rapidamente um arquivo ZIP contendo informações de depuração e logs do switch, útil para o suporte técnico.

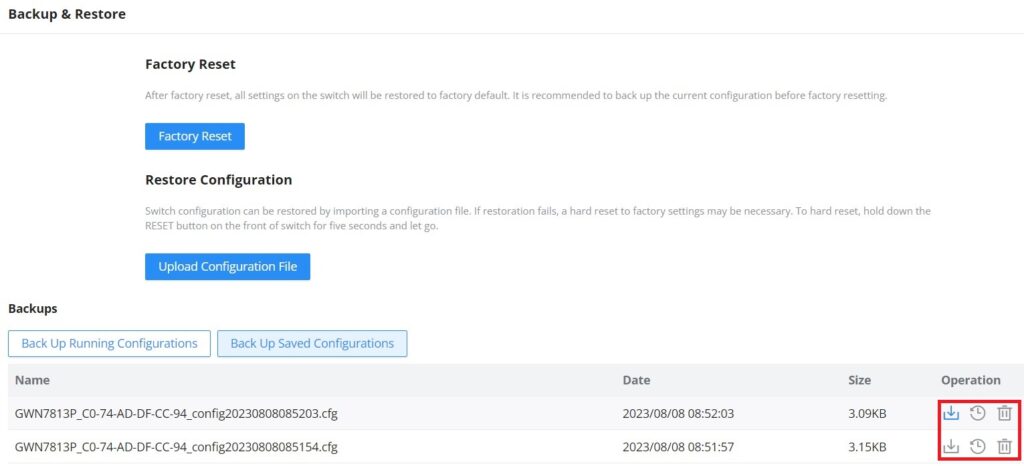

Permite restaurar o switch para as configurações de fábrica ou carregar um arquivo de configuração salvo anteriormente (backup).

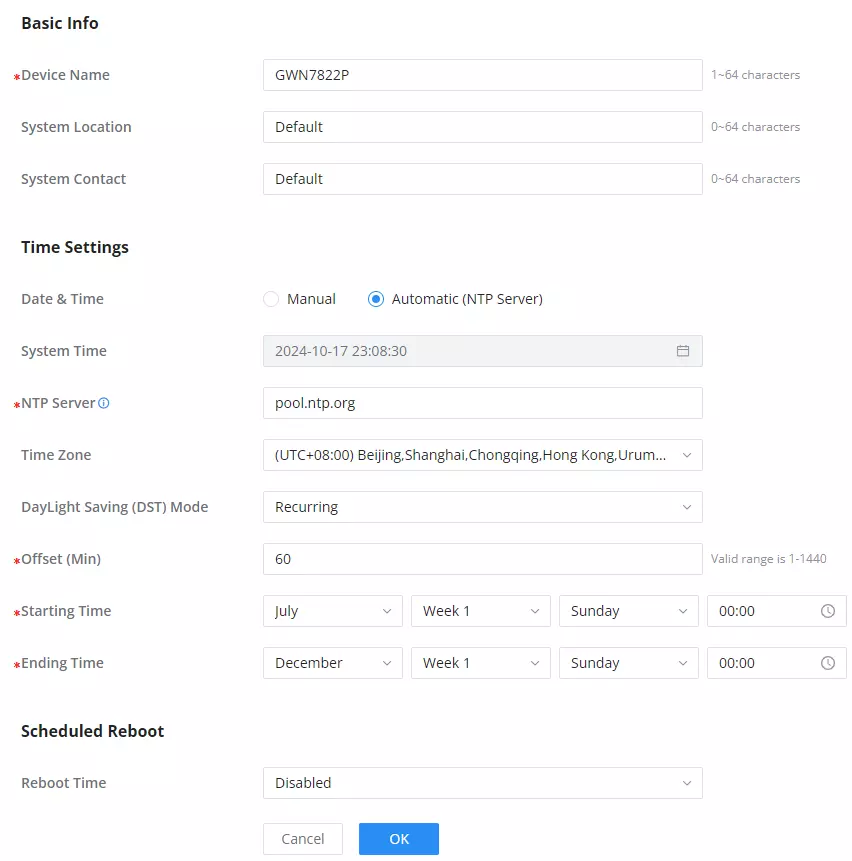

Defina o Nome do Dispositivo, Localização do Sistema e Contato do Sistema.

Configure a data e hora manualmente ou automaticamente usando um Servidor NTP. Também é possível configurar o Horário de Verão (DST).

Permite agendar reinicializações do switch usando uma política de tempo definida na seção "Time Policy".

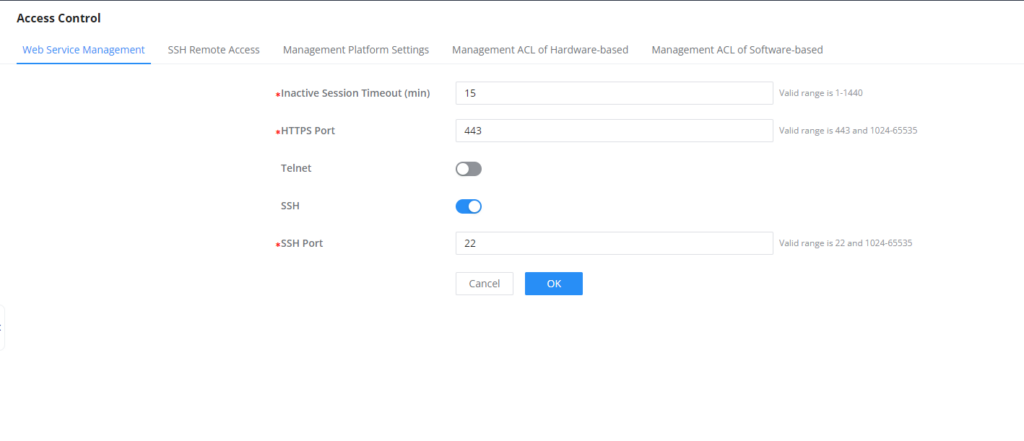

Configure o tempo limite de sessão inativa, portas HTTPS (padrão 443) e SSH (padrão 22).
