Grandstream GWN7801P Pro - Guia do Usuário

8 Portas Gigabit Ethernet, 2 Portas SFP de 2.5G, 1 Porta Console e 1 Pinhole de Reset.

Flash de 32MB Nor, 128MB de RAM, CPU MIPS interAptive de 1GHz. Capacidade de Switching de 26Gbps e Taxa de Encaminhamento de 19.344Mpps.

Suporta IEEE 802.3af/at em 8 portas PoE, com saída máxima de 30W por porta e potência total de 120W.

Dimensões de 330mm x 175mm x 44mm e peso de 1.77Kg. Suporta montagem em desktop, parede ou rack (kits incluídos). Não possui ventoinha (Fan: /).

Suporta IPv4/IPv6, 4K VLANs, 16K endereços MAC, DHCP Snooping, IGMP Snooping, QoS e autenticação 802.1X/MAC.

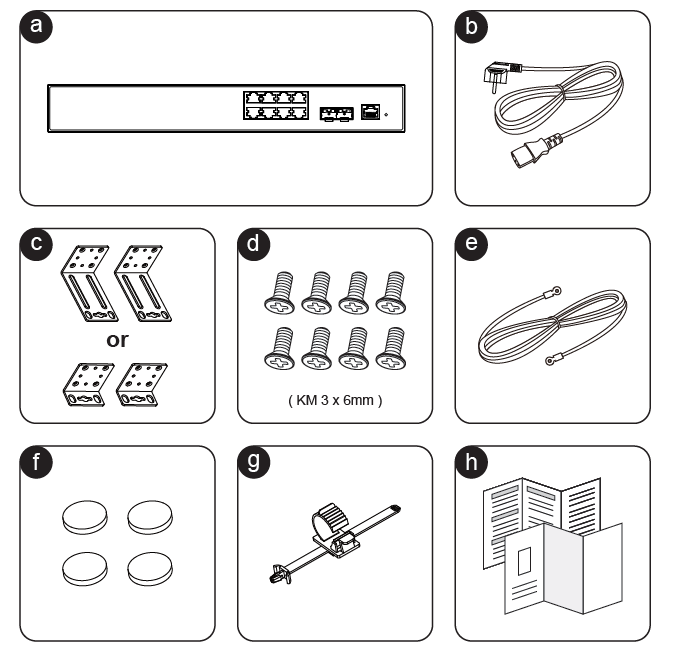

O switch gerenciável GWN7801P Pro.

Cabo de alimentação AC de 1.2 metros (10A).

Inclui kits para montagem em rack (ou estendidos), 8 parafusos (KM 3x6mm), 1 cabo terra de 25cm e 4 pés de borracha.

A série GWN780x Pro possui um sistema de ventilação dedicado. O GWN7801P Pro não possui ventoinhas (Fan: /).

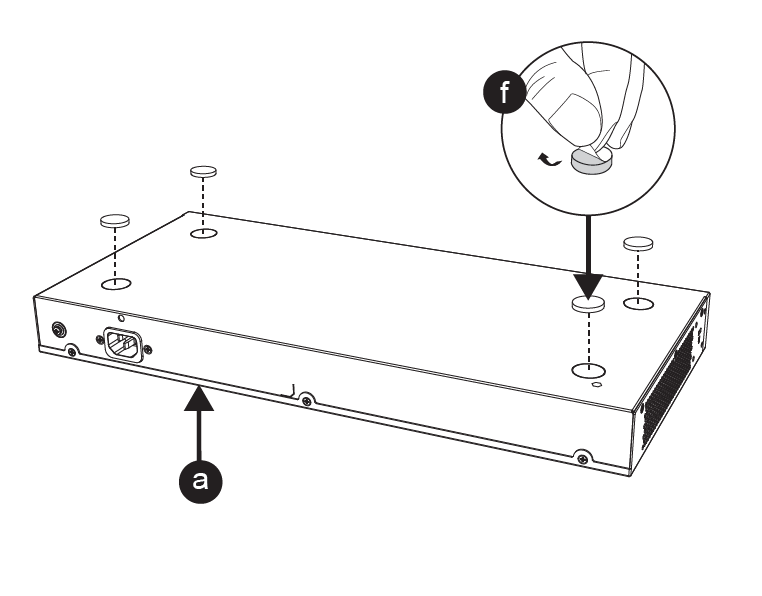

Cole os quatro pés de borracha nas ranhuras circulares na parte inferior do chassi e posicione o switch em uma superfície estável.

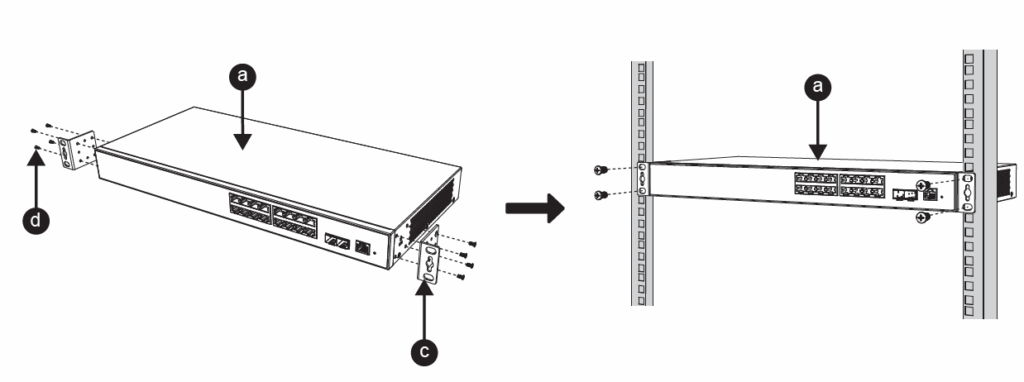

Instale os acessórios de montagem em L nas laterais do switch e fixe-os no rack com parafusos (não inclusos no kit do switch).

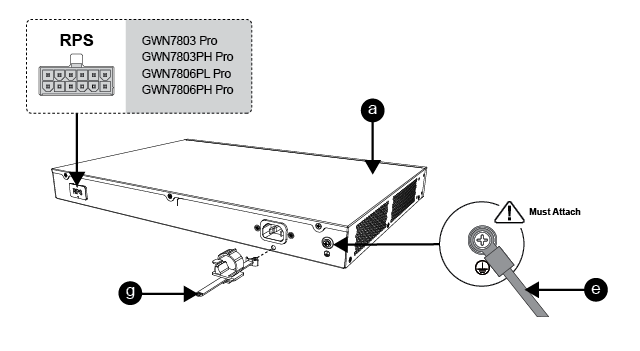

Remova o parafuso terra na parte traseira, conecte uma extremidade do cabo terra e fixe-o. Conecte a outra extremidade a um ponto de aterramento.

Conecte o cabo de energia ao switch e, em seguida, à tomada. Recomenda-se o uso de um dispositivo anti-tropeço para o cabo de energia.

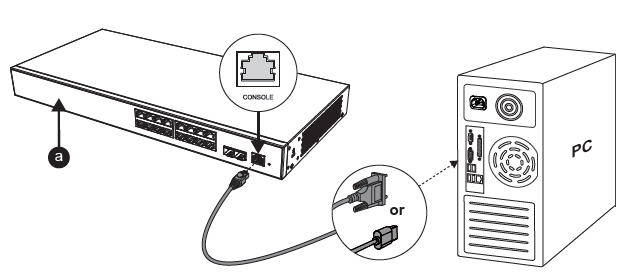

Conecte a extremidade RJ45 do cabo console à porta console do switch e a outra extremidade (DB9 ou USB) ao PC.

O LED do Sistema indica uso normal (azul sólido) ou provisionamento (azul piscando). LEDs de Porta indicam conexão (verde sólido) ou transferência de dados (verde piscando).

Se não houver DHCP, o IP padrão é 192.168.0.254. O nome de usuário é "admin" e a senha inicial está no adesivo do switch.

Use um programa de emulação de terminal (ex: SecureCRT). A taxa de transmissão (baud rate) deve ser configurada para 115200.

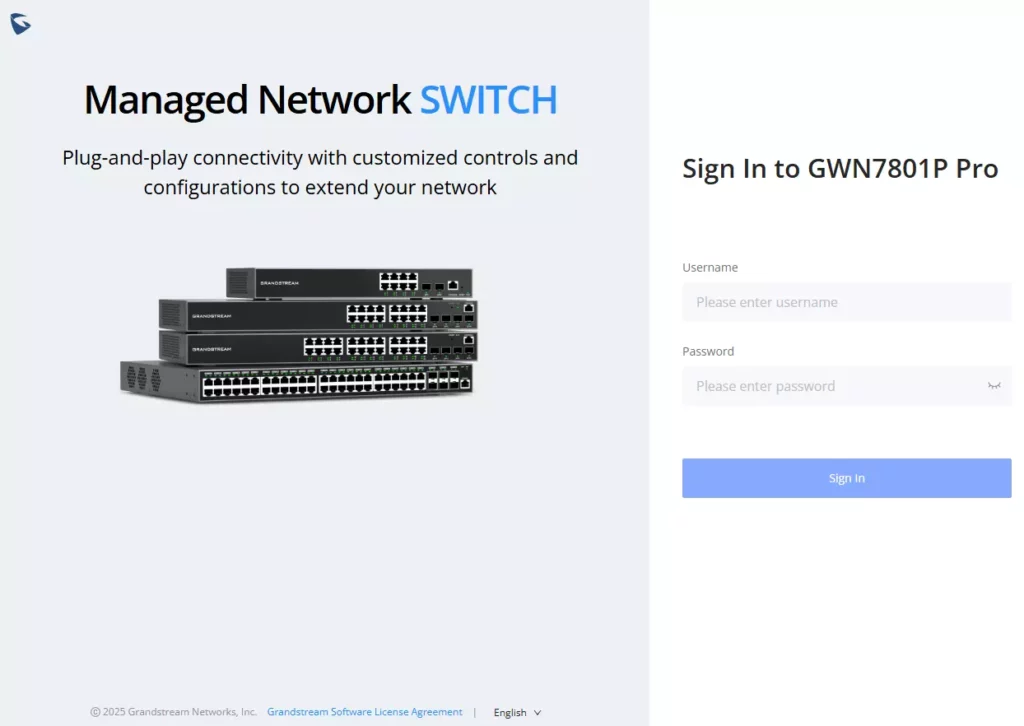

Digite o endereço IP de gerenciamento do switch no navegador (usando HTTPS) e insira o nome de usuário e a senha.

O gerenciamento é versátil, incluindo a Web UI integrada, GDMS Networking (nuvem), GWN Manager (software local) e CLI.

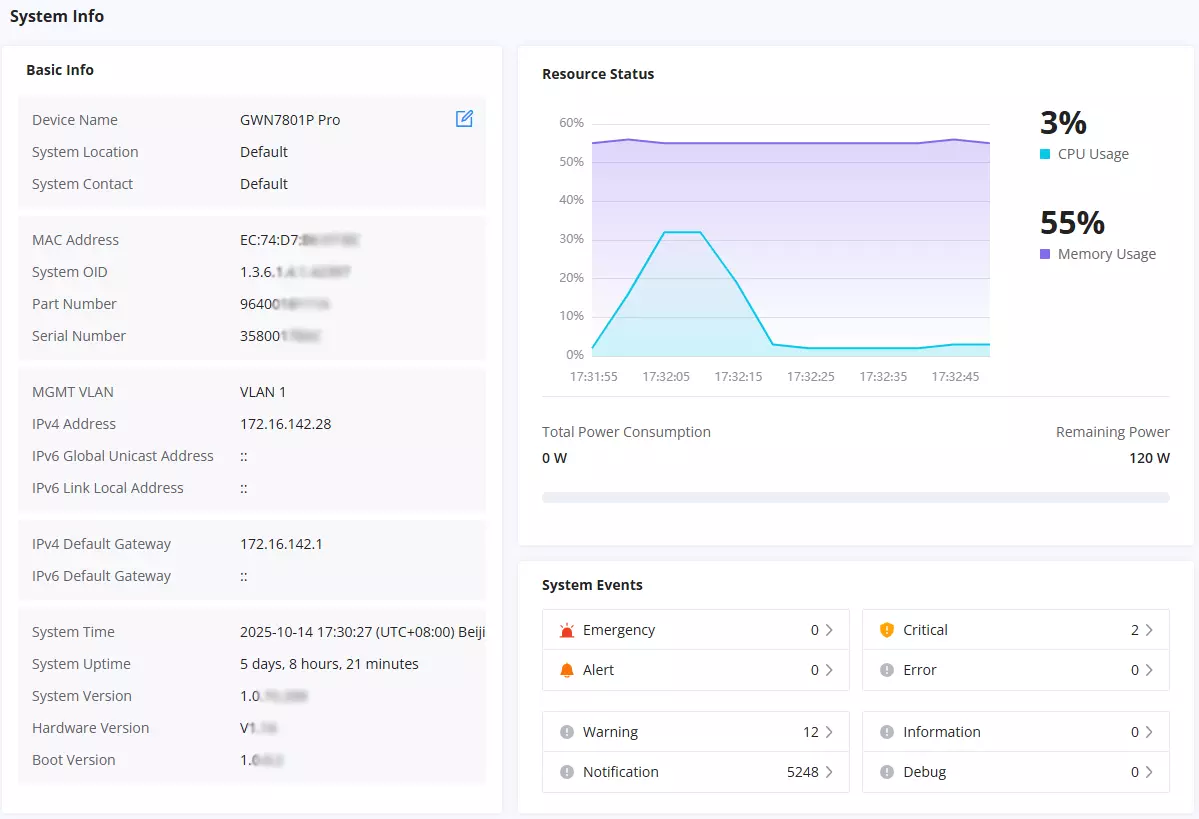

A página "System Info" (Informações do Sistema) é a primeira após o login, oferecendo uma visão geral em estilo Dashboard para monitoramento fácil.

Exibe informações gerais do dispositivo e do sistema (Nome do Dispositivo, Endereço MAC, Gateway Padrão, Hora do Sistema, Versão do Sistema, etc.).

Exibe em tempo real o uso da CPU e da Memória.

Mostra o Consumo Total de Energia e a Energia restante em mA.

Exibe o número total de eventos por categoria (Emergência, Alerta, Aviso, etc.). Clicar redireciona para a página de Diagnóstico.

A seção "Port Info" exibe visualmente o status e a velocidade de cada porta, permitindo identificar rapidamente portas ativas, inativas ou problemáticas.

Cinza: Link inativo. Verde: Porta Ethernet 1000 Mbps. Roxo: Porta SFP/SFP+ configurada para 2.5Gbps. Símbolo: PoE ativado.

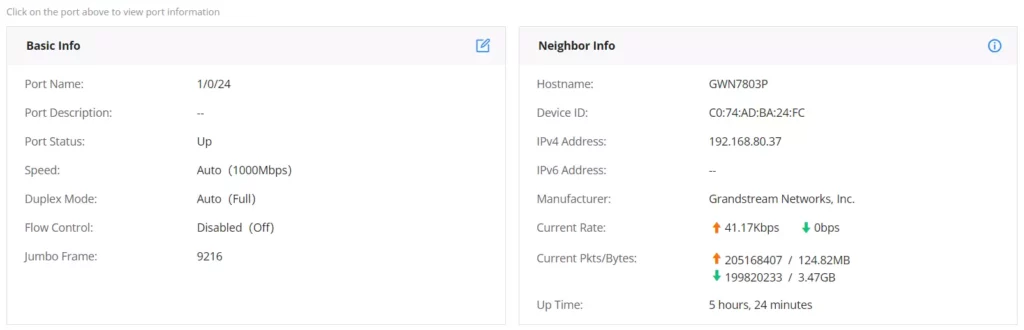

Mostra detalhes específicos da porta selecionada. O ícone de edição redireciona para a página de Configurações Básicas da Porta.

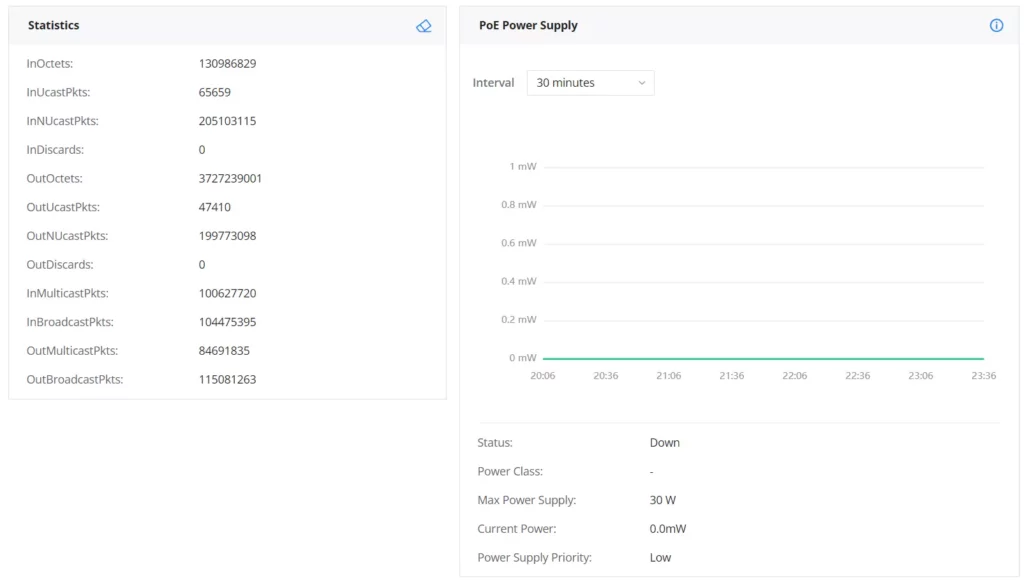

Oferece métricas detalhadas sobre o tráfego de rede, incluindo octetos, pacotes e descartes, essenciais para monitoramento e solução de problemas.

Para portas PoE, mostra o status e uso da energia. Para portas SFP, exibe detalhes como perda de sinal, temperatura e potência RX/TX.

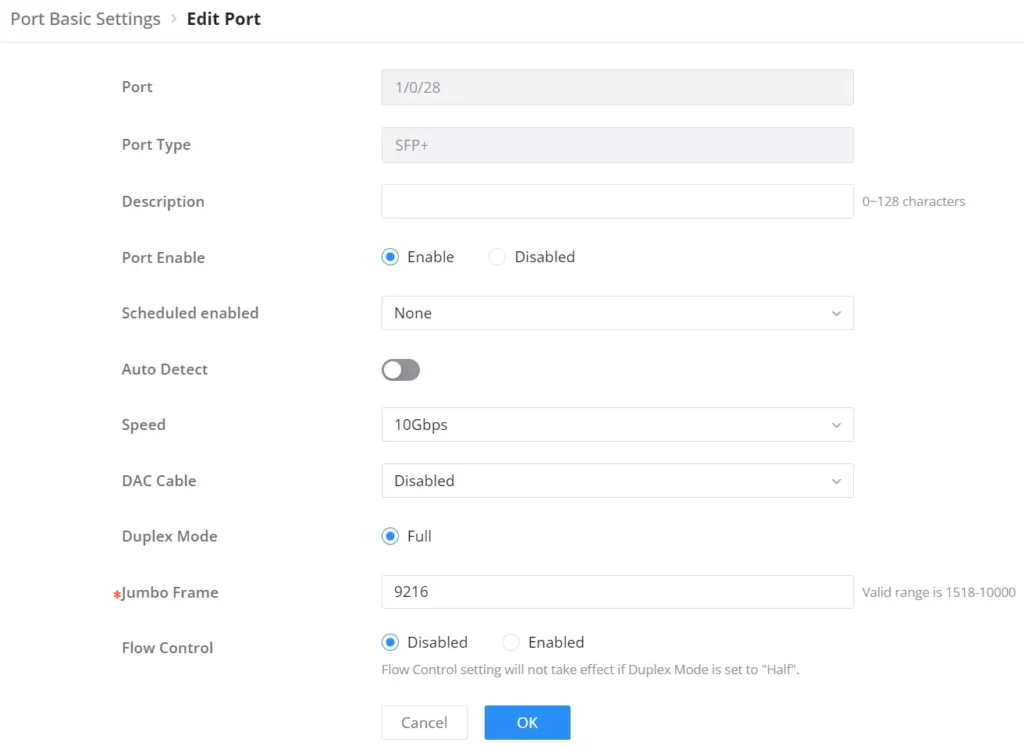

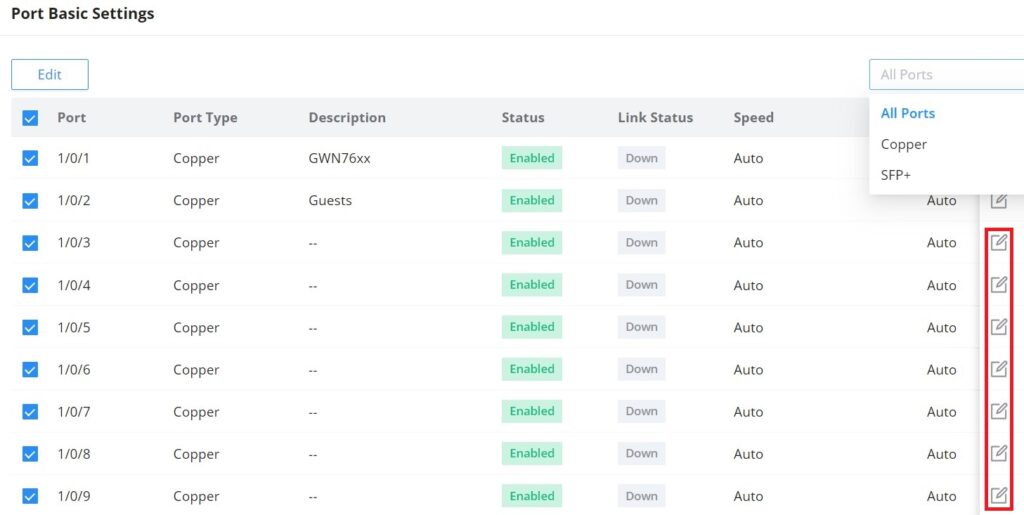

Configure parâmetros como habilitar/desabilitar a porta, adicionar uma descrição, definir a velocidade (Auto por padrão), Modo Duplex e Controle de Fluxo.

Portas Ethernet: Auto, 10/100/1000Mbps. Portas SFP 2.5G (GWN7801P Pro): 100Mbps, 1000Mbps, 2.5Gbps (Padrão: 2.5Gbps).

Portas GE: Auto-negociação, Full-duplex ou Half-duplex (padrão: auto-negociação). Portas ópticas suportam apenas Full-duplex.

Especifique o tamanho do Jumbo Frame. O intervalo válido é de 1518 a 12288. O padrão é 9216.

Permite agrupar portas fisicamente (GE) ou logicamente (LAG) sob um ID de grupo para facilitar configurações em lote, como VLANs.

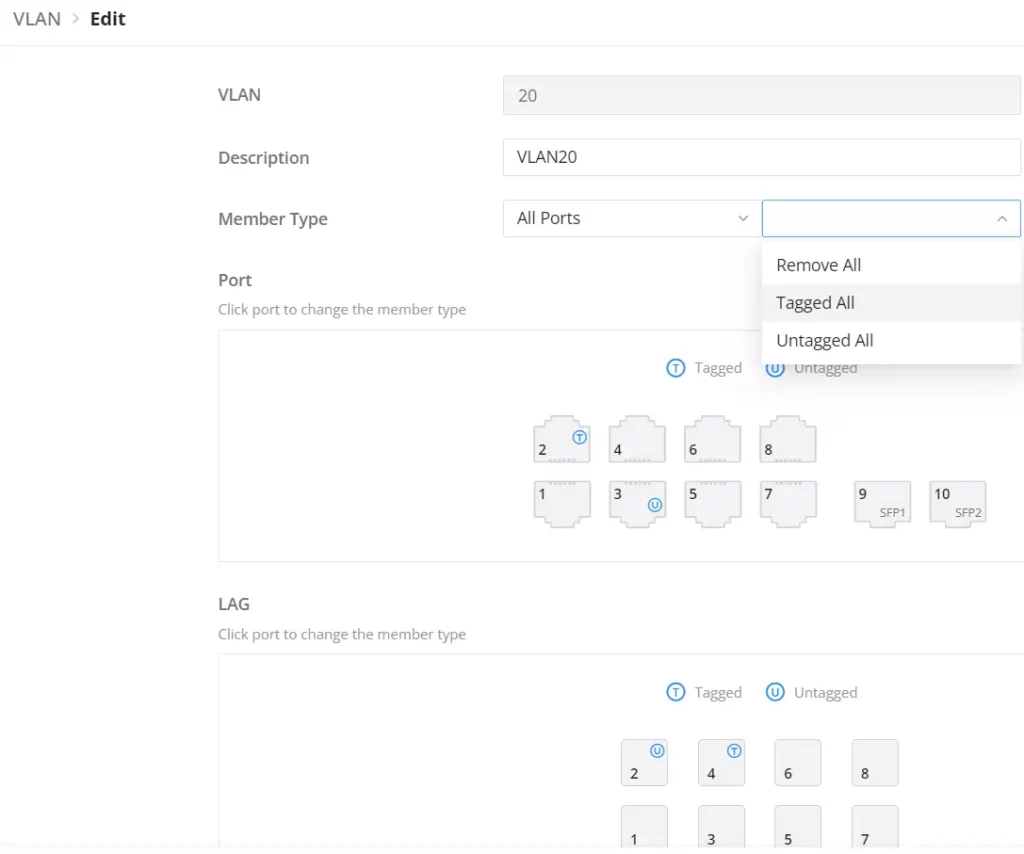

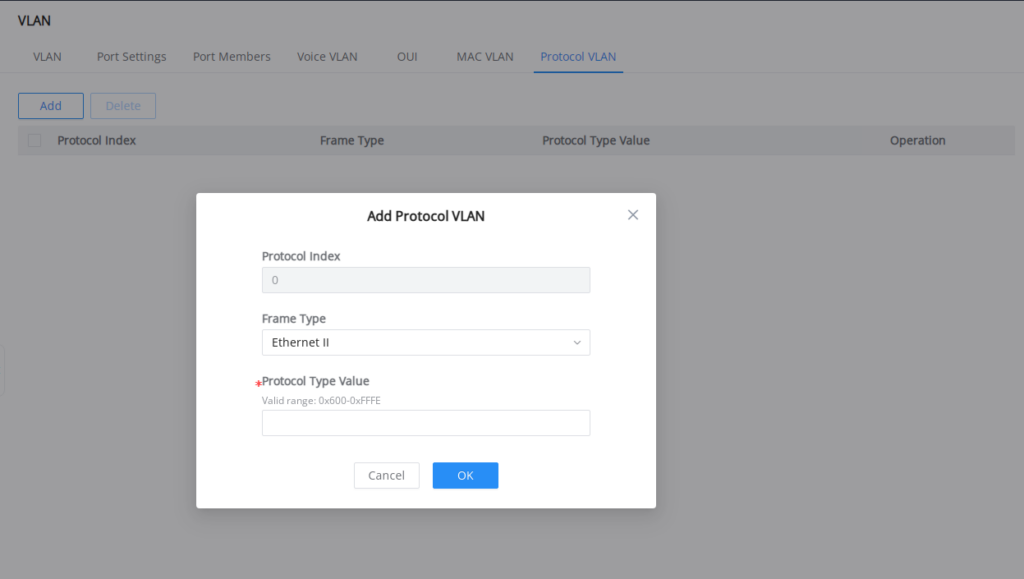

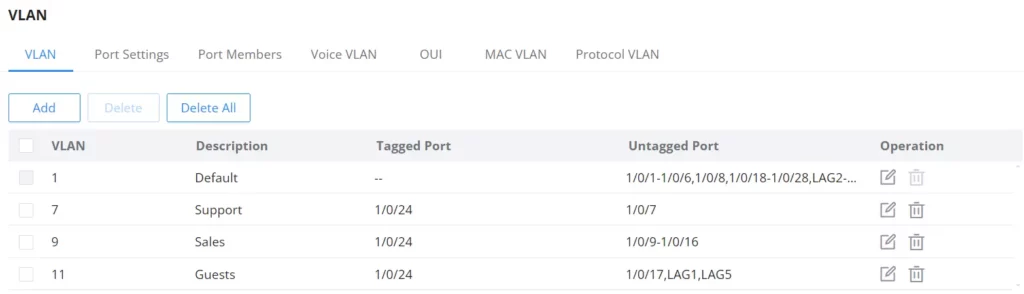

VLANs segmentam o tráfego. O ID de VLAN válido varia de 2 a 4094. VLANs 0, 1 e 4095 são reservadas pelo sistema.

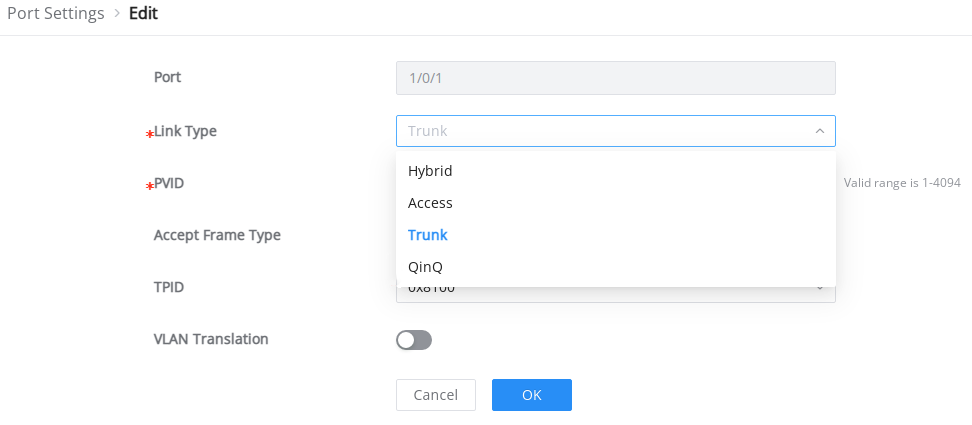

**Access:** Conecta a dispositivos finais (não tagueados). **Trunk:** Conecta a switches/roteadores (múltiplas VLANs tagueadas). **Hybrid:** Combina características de Access e Trunk.

PVID (Port VLAN ID) é o ID de VLAN padrão atribuído a quadros não tagueados que chegam à porta.

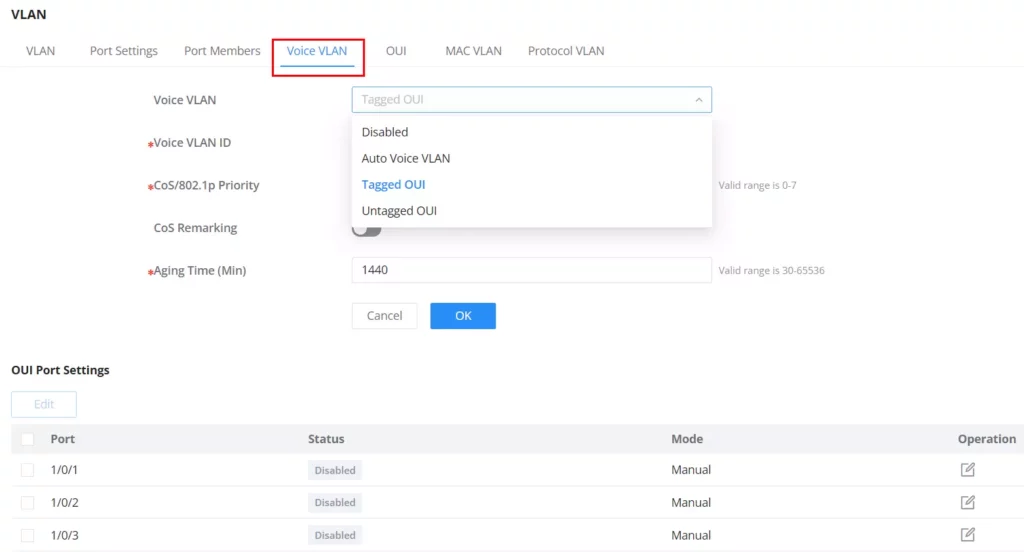

VLAN dedicada para tráfego de voz, garantindo priorização e minimizando latência e jitter para comunicações claras.

Permite que o switch atribua VLANs com base no endereço MAC de origem do tráfego recebido, útil para atribuição dinâmica.

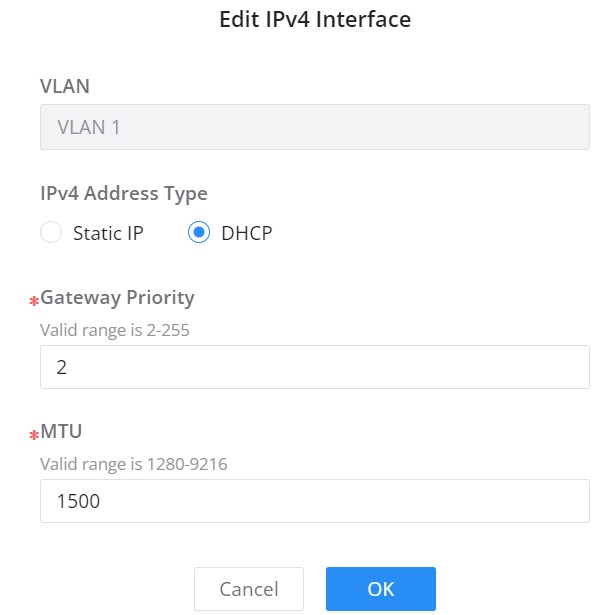

Interfaces VLAN virtuais (L3) permitem a comunicação entre VLANs, atuando como o endereço de gateway para cada VLAN.

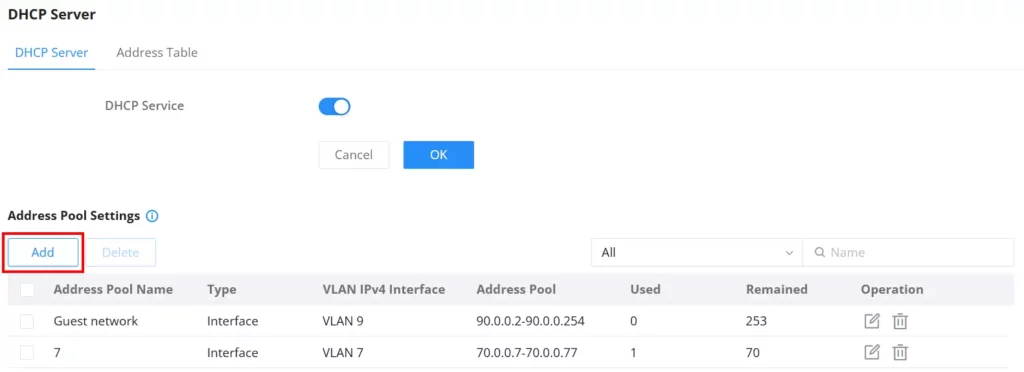

Ao criar uma Interface IP VLAN com IP estático, é possível vincular um Servidor DHCP para que os hosts obtenham endereços IP automaticamente.

O Relay DHCP ajuda a passar mensagens DHCP entre clientes e servidores localizados em redes (VLANs) completamente diferentes.

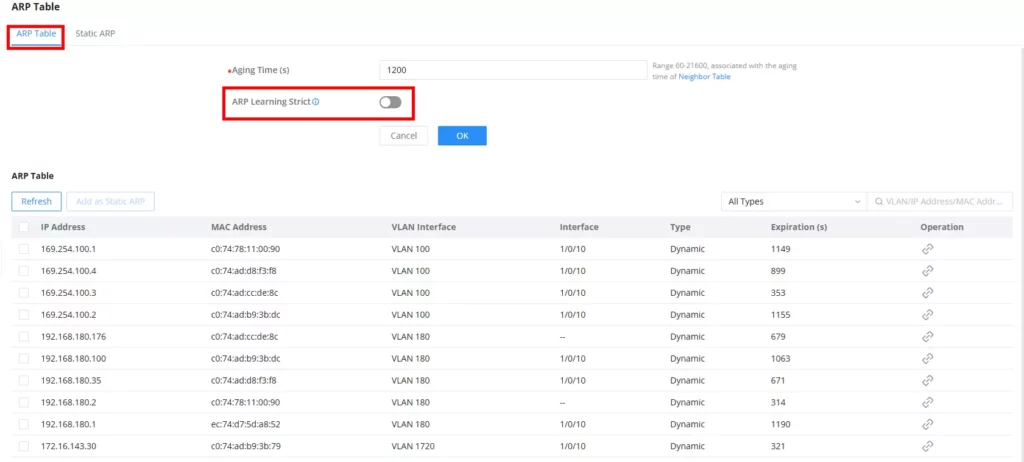

Exibe e gerencia mapeamentos IP-para-MAC. A capacidade é limitada a 64 entradas. Recomenda-se habilitar o Aprendizado ARP Estrito para evitar o preenchimento da tabela com dados desnecessários.

O switch atua como cliente DNS. A resolução de nomes de domínio é dividida em estática (mapeamento manual) e dinâmica.

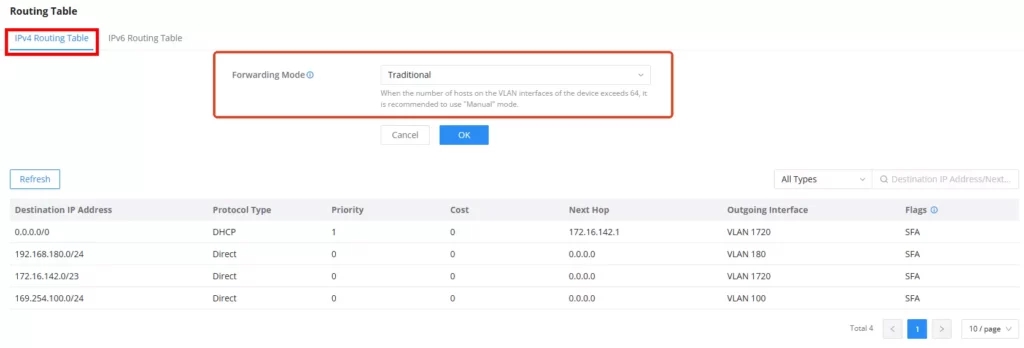

A Tabela de Roteamento exibe as rotas usadas pelo switch para encaminhar pacotes entre redes ou VLANs. O GWN7801P Pro suporta roteamento estático IPv4 e IPv6.

**Tradicional:** Aprendizado ARP/vizinho automático. **Manual:** Depende apenas de rotas estáticas e entradas ARP estáticas. O modo Manual é recomendado se o número de hosts exceder 64.

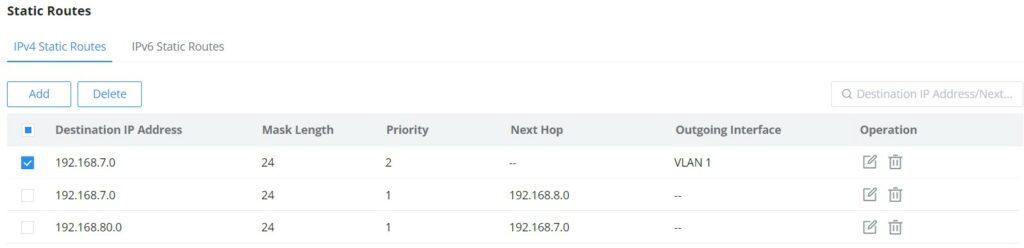

Rotas estáticas são configuradas manualmente. Elas melhoram o desempenho, mas exigem reconfiguração manual em caso de falha ou mudança de topologia.

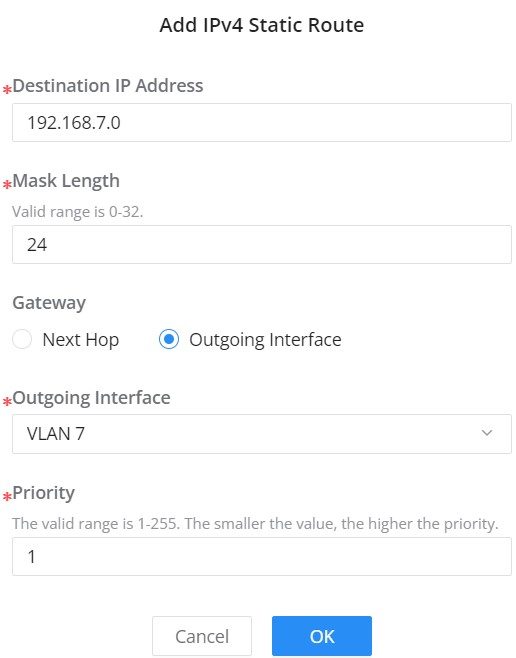

Preencha o Endereço IP de Destino com o comprimento da máscara, selecione o próximo salto ou a interface de saída (VLAN) e especifique a prioridade.

PoE é a técnica de fornecer energia através da rede Ethernet, permitindo o gerenciamento unificado de energia para dispositivos terminais.

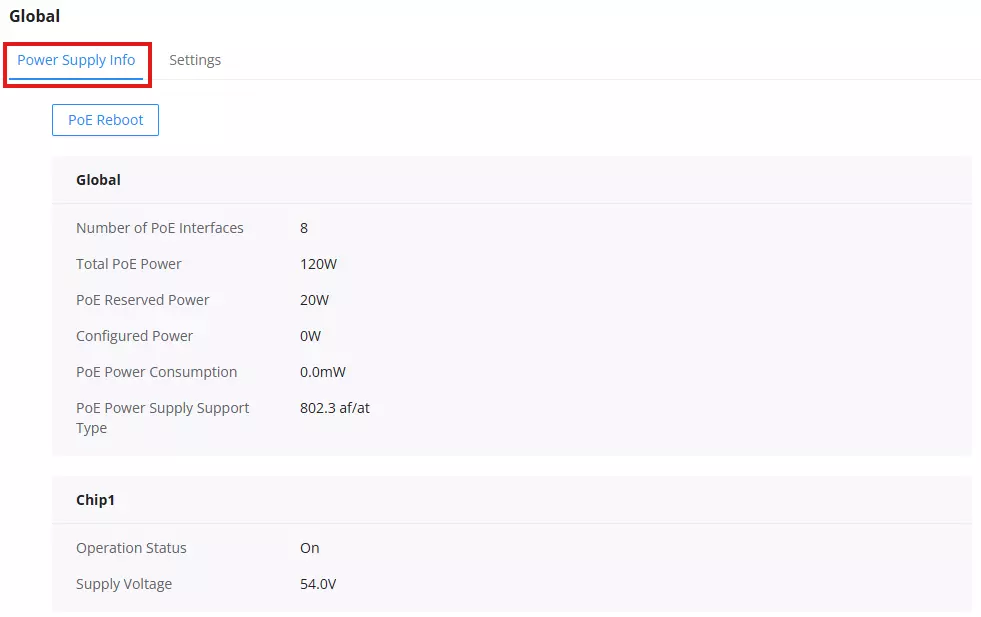

Exibe informações da fonte de alimentação, como potência PoE total e restante. É possível reiniciar o módulo PoE através do botão "PoE Reboot".

Especifique a potência total reservada (padrão: 20W). Isso garante que surtos repentinos de demanda de energia sejam suportados, dando tempo ao sistema para desligar dispositivos de baixa prioridade.

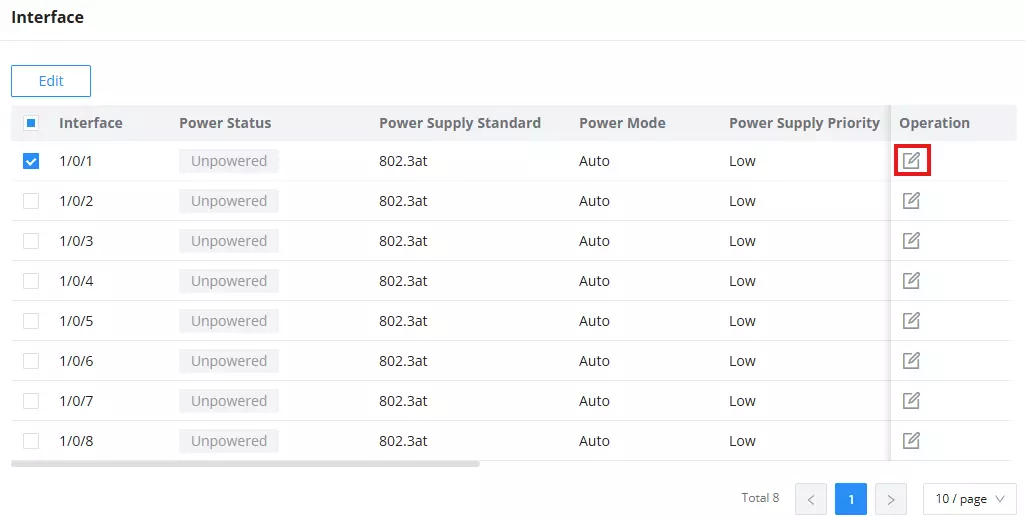

Configure por porta o Padrão de Fonte de Alimentação, Modo de Energia, Modo de Limite de Energia e Prioridade de Fonte de Alimentação.

QoS garante que serviços em tempo real (voz, vídeo) sejam priorizados, evitando congestionamento, atraso e perda de pacotes.

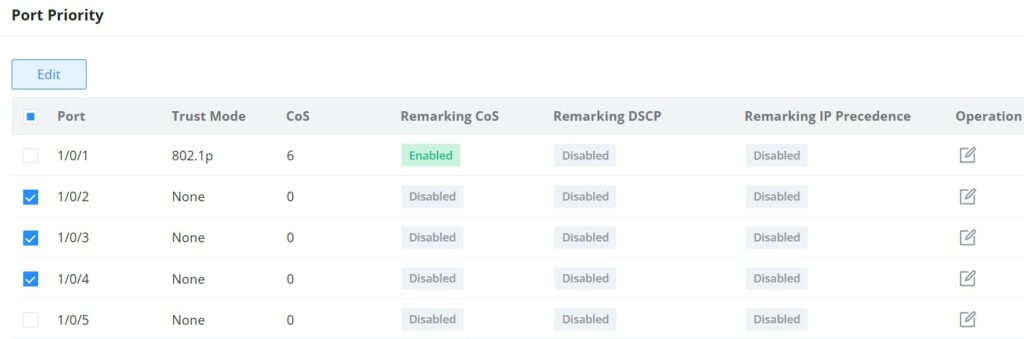

Habilite a prioridade de porta e selecione o Modo de Confiança (Trust Mode): CoS, DSCP, CoS-DSCP ou IP-Precedence, para mapear o tráfego para filas de prioridade.

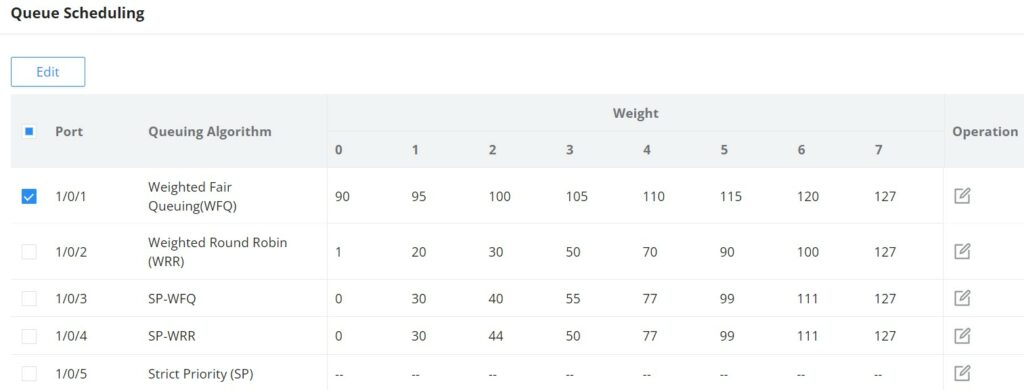

O switch suporta agendamento por Prioridade Estrita (SP), Round Robin Ponderado (WRR), Enfileiramento Justo Ponderado (WFQ), SP-WRR e SP-WFQ.

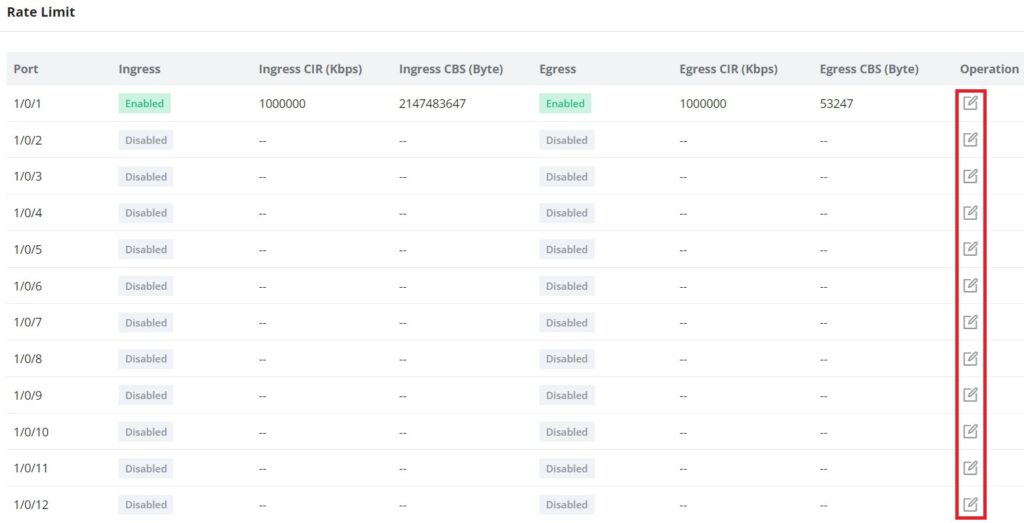

Limite a taxa total de pacotes enviados ou recebidos. Configure CIR (Taxa de Informação Confirmada) e CBS (Tamanho de Burst Confirmado) para Ingress e Egress.

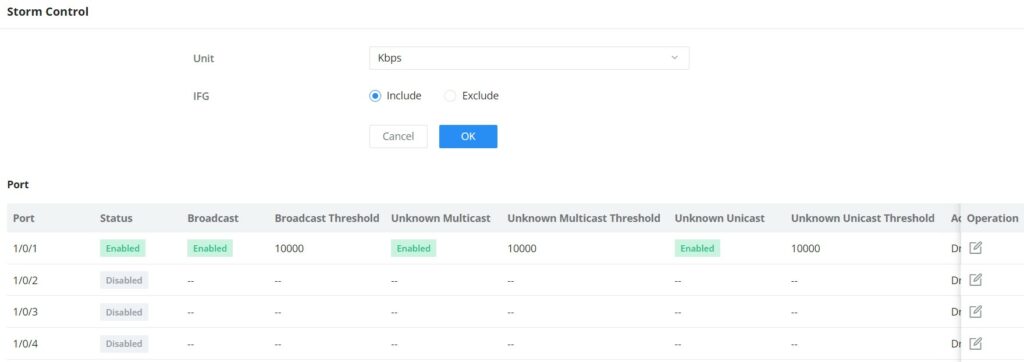

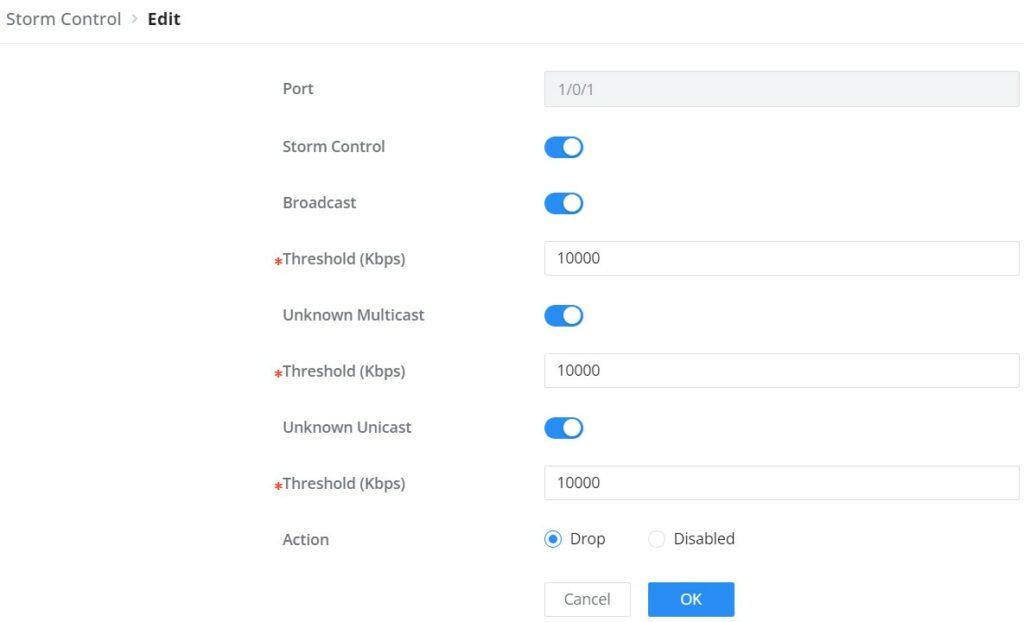

Limita a taxa de pacotes de broadcast, multicast desconhecido e unicast desconhecido para prevenir tempestades de broadcast. A ação pode ser descartar pacotes ou desligar a porta.

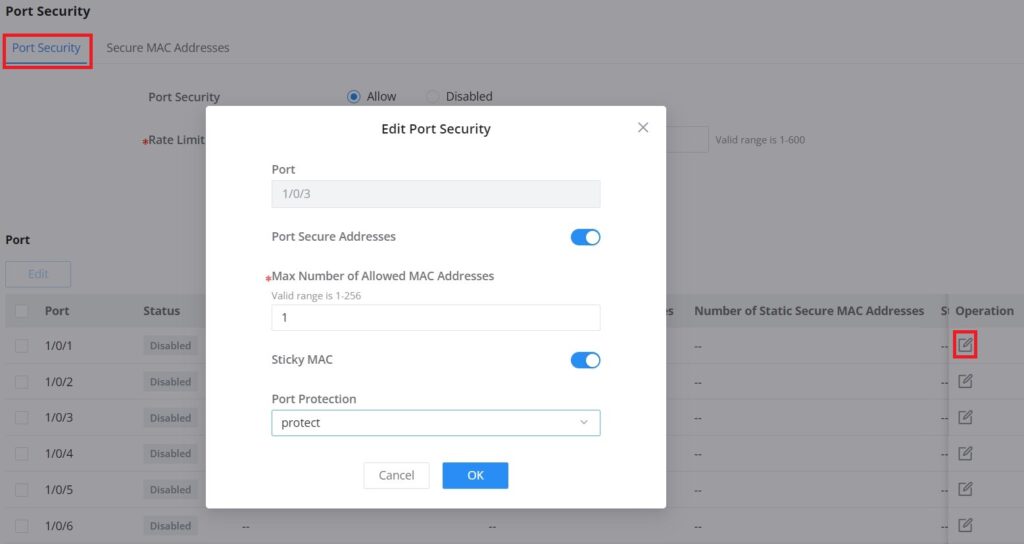

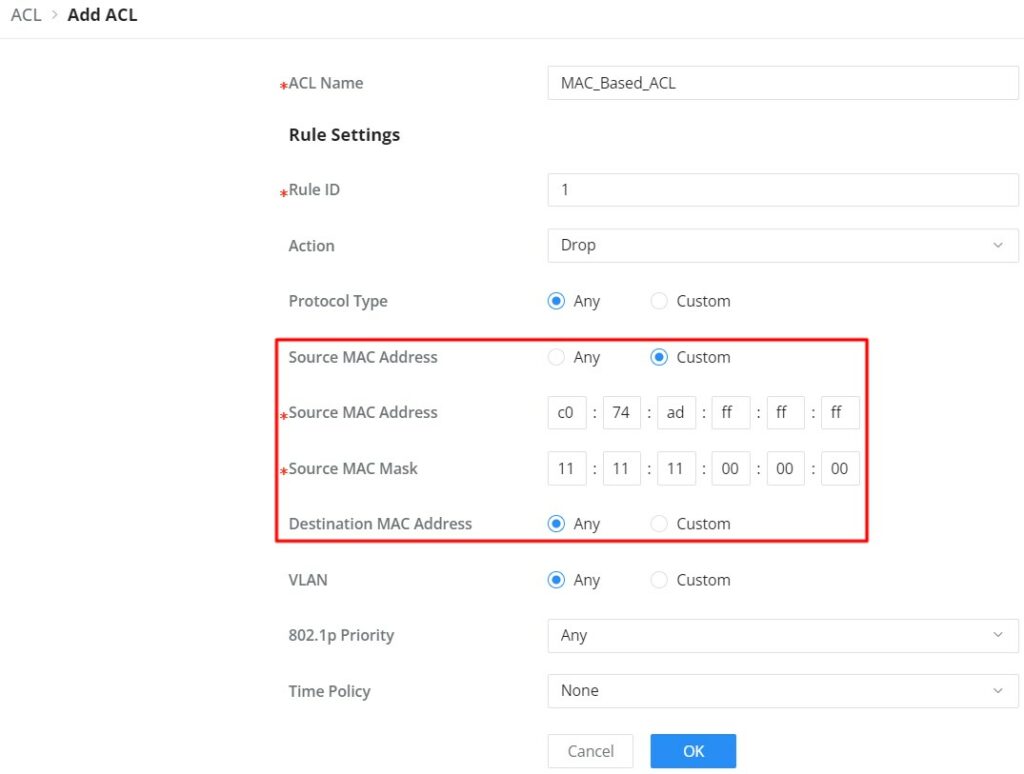

Impede que usuários ilegais se comuniquem, limitando o número de endereços MAC aprendidos por porta e usando MACs seguros (Dinâmicos, Estáticos e Sticky MAC).

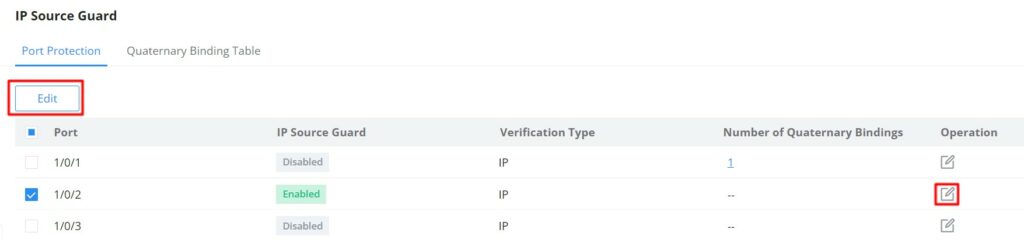

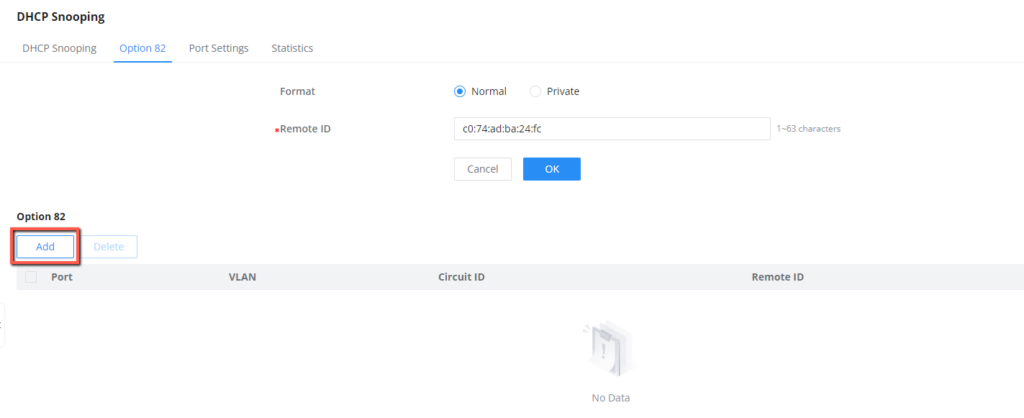

Previne a falsificação de endereços IP, verificando os pacotes recebidos em relação a uma tabela de vinculação (IP, MAC, VLAN, Porta).

Defende contra ataques Man-in-the-Middle, comparando pacotes ARP com a tabela de vinculação. Pacotes que não correspondem são descartados.

Protege a CPU contra pacotes de ataque maliciosos (malformados, fragmentados ou flood), garantindo que o processamento de serviços normais não seja interrompido.

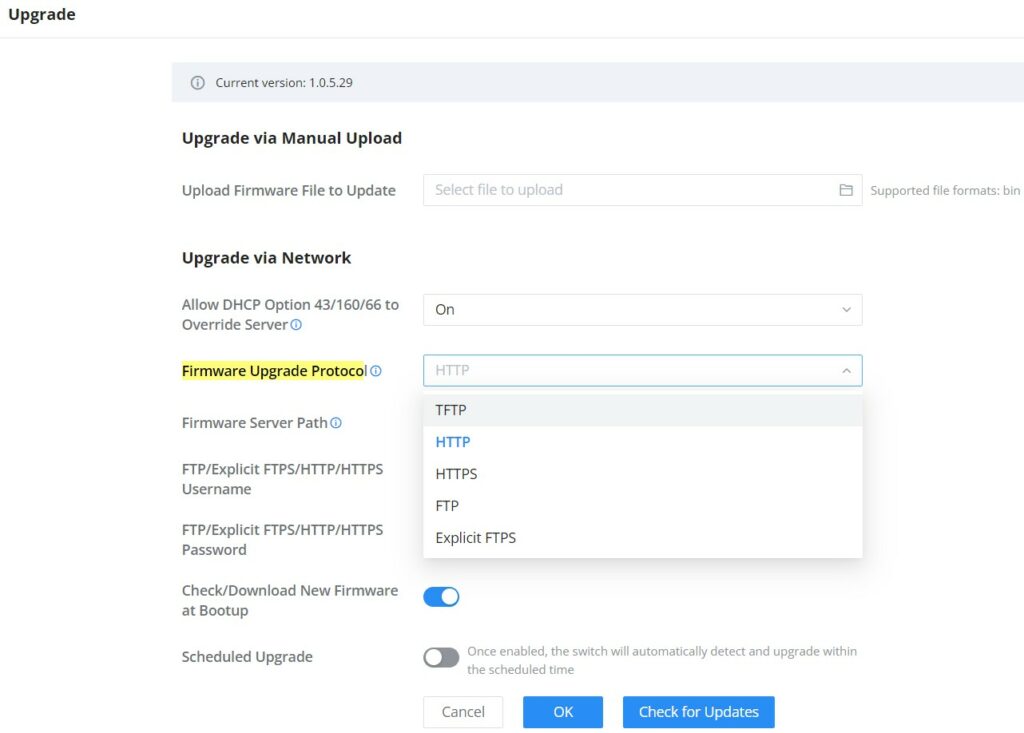

O switch suporta atualização manual via upload de arquivo BIN ou via rede usando TFTP, HTTP, HTTPS, FTP ou FTPS Explícito.

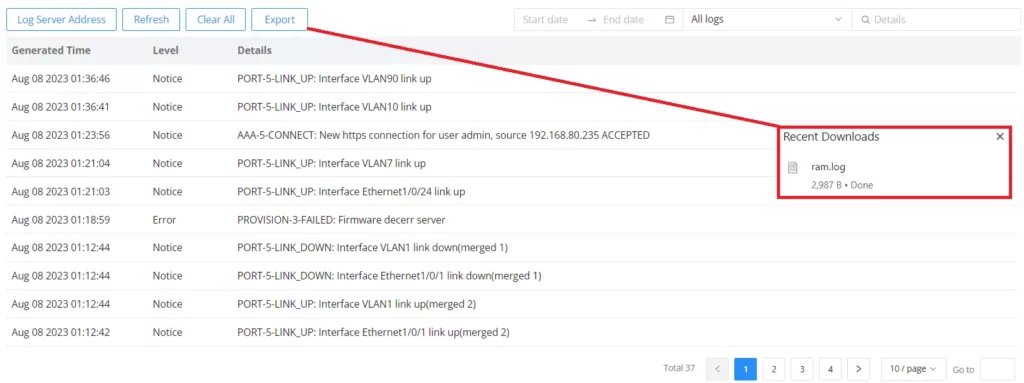

Lista todos os logs gerados com nível de detalhe e hora. É possível exportar a lista e configurar um Endereço de Servidor de Log para envio remoto.

Inclui ferramentas como Ping, Traceroute, Espelhamento (Mirroring), Teste de Cobre (Copper Test) e Depuração com Um Clique (One-Click Debugging).

Permite que administradores ou suporte técnico obtenham rapidamente informações de depuração sobre o switch em poucos minutos.

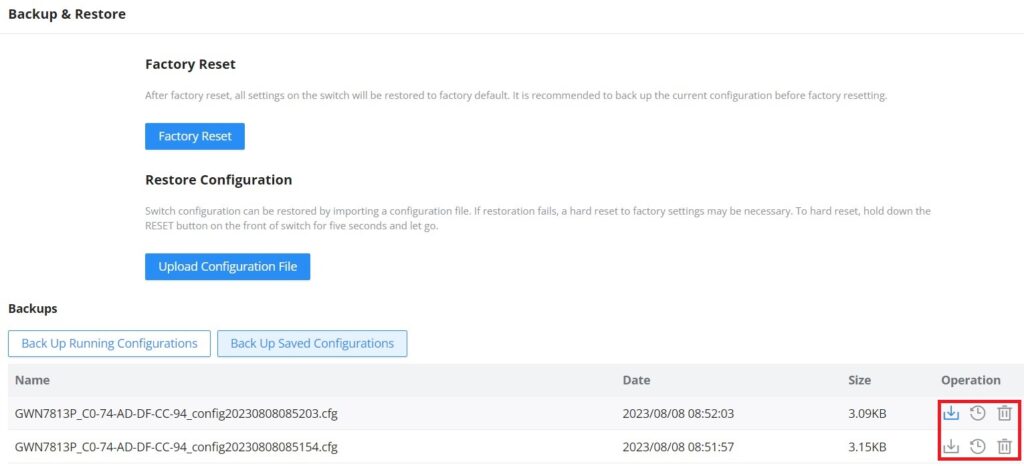

Use o botão "Factory Reset" para restaurar as configurações de fábrica ou faça upload de um arquivo de configuração para restaurar um backup salvo.
