HT818 - Guia de Administração

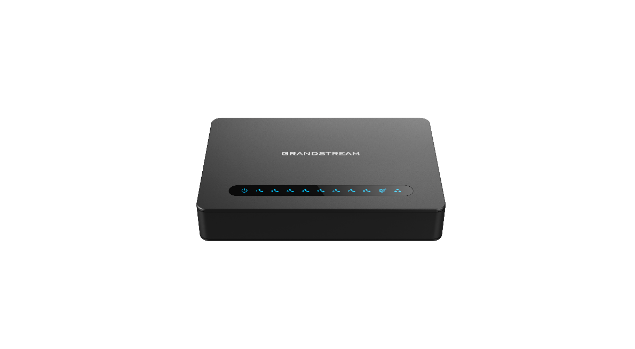

O HT818 é um adaptador de telefone analógico (ATA) de 8 portas que permite aos usuários criar uma solução de telefonia IP de alta qualidade e gerenciável para ambientes residenciais e de escritório.

Seu tamanho ultracompacto, qualidade de voz, funcionalidade VoIP avançada, proteção de segurança e opções de provisionamento automático permitem que os usuários aproveitem o VoIP em telefones analógicos e que os provedores de serviço ofereçam um serviço IP de alta qualidade.

O HT818 é uma solução eficaz e flexível para acessar serviços telefônicos baseados na internet e sistemas de intranet corporativa através de conexões LAN e de internet estabelecidas.

Ideal para uso individual e para implantações comerciais de voz IP em larga escala, pois permite que pequenas e médias empresas criem sistemas de telefonia IP e PSTN integrados que gerenciam eficientemente os custos de comunicação.

A inclusão de um roteador NAT integrado e duas portas Ethernet WAN e LAN de 10/100/1000Mbps permite uma conexão de banda larga compartilhada entre vários dispositivos Ethernet, bem como a extensão dos serviços VoIP para telefones analógicos.

Oito (8) portas RJ11 FXS para conexão de telefones analógicos ou máquinas de fax.

Duas (2) portas Ethernet de 10/100/1000 Mbps (RJ45) - uma WAN e uma LAN.

LEDs para POWER, LAN, WAN e PHONE1 a PHONE8 para status de cada porta.

Botão de reset de fábrica localizado no painel traseiro do dispositivo.

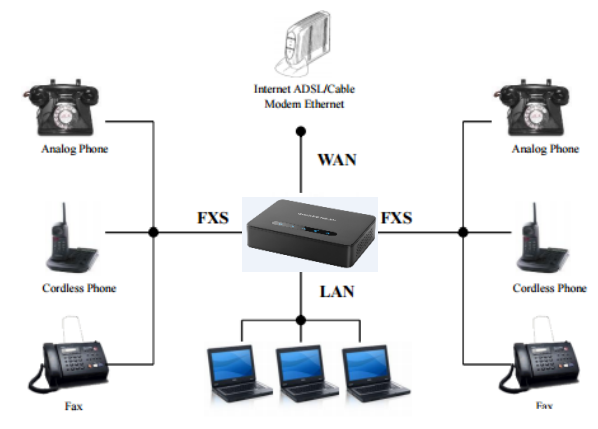

Insira um cabo telefônico RJ11 padrão nas portas de telefone e conecte a outra extremidade a um telefone analógico de discagem por tom padrão.

Conecte a porta WAN do HT818 a um roteador, switch ou modem usando um cabo de rede Ethernet.

Insira o adaptador de energia no HT818 e conecte-o a uma tomada de parede, respeitando as especificações técnicas do adaptador de energia utilizado.

Conecte um computador ou switch à porta LAN do HT818 usando um cabo Ethernet para acesso à interface web.

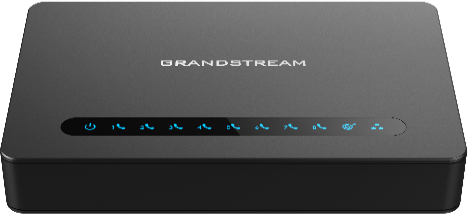

O LED de energia acende quando o HT818 está ligado e pisca durante a inicialização.

O LED WAN acende quando o HT818 está conectado à sua rede através da porta WAN.

O LED LAN acende quando o HT818 está conectado à sua rede através da porta LAN.

Os LEDs de telefone indicam o status da porta FXS: desligado (não registrado), azul sólido (registrado), piscando (fora do gancho/ocupado) ou piscando lentamente (correio de voz).

O HT818 pode ser configurado através do menu de resposta de voz interativa (IVR) ou da interface web (GUI) embutida, acessível por um navegador de PC.

O servidor web embutido do HT818 responde a requisições HTTP GET/POST. Páginas HTML incorporadas permitem que um usuário configure o HT818 através de um navegador web.

Suporta Microsoft Internet Explorer 10+, Google Chrome 58.0.3+, Mozilla Firefox 53.0.2+, Safari 5.1.4+ e Opera 44.0.2+.

Por padrão, o HT818 é configurado para obter o endereço IP do servidor DHCP onde a unidade está localizada.

Por padrão, o acesso web via WAN é habilitado para IP privado e desabilitado para IP público. Para acessá-lo, pode ser necessário habilitá-lo via menu IVR.

Para acesso via LAN, digite o IP padrão (192.168.2.1) no navegador. O computador deve ter um IP válido na faixa 192.168.2.x.

Para obter o IP do HT818, acesse o menu IVR discando '***' em um telefone conectado e pressione '02' para ouvir o endereço IP atual.

Digite a senha de administrador para acessar o menu de configuração web. A senha padrão é 'admin'.

Usuário: admin, Senha: admin. Permite navegar por todas as páginas da interface web.

Usuário: user, Senha: 123. Acesso apenas às páginas de Status e Configurações Básicas.

Usuário: viewer, Senha: viewer. Permite visualizar todas as páginas, mas nenhuma alteração é permitida.

Os níveis de usuário e visualização estão desabilitados por padrão e podem ser habilitados em Configurações Avançadas.

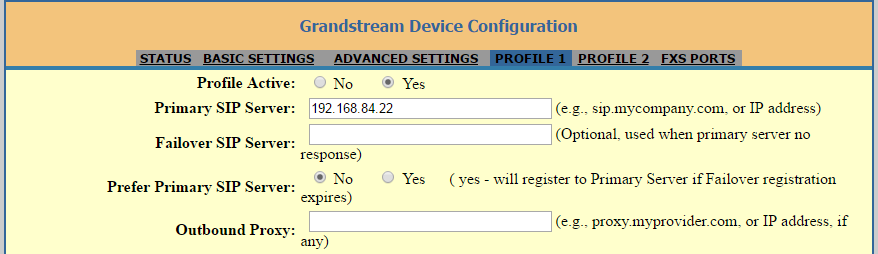

Ative o perfil para que as configurações da conta sejam aplicadas. A porta FXS configurada com o perfil ativo se tornará operacional.

Configure o endereço IP ou nome de domínio do servidor SIP fornecido pelo seu provedor de serviços VoIP.

Defina o IP ou nome de domínio do servidor SIP de failover. Este servidor será usado se o servidor primário ficar indisponível.

Especifique o IP ou nome de domínio do Proxy de Saída. Usado pelo HT818 para atravessar firewalls ou NAT em diferentes ambientes de rede.

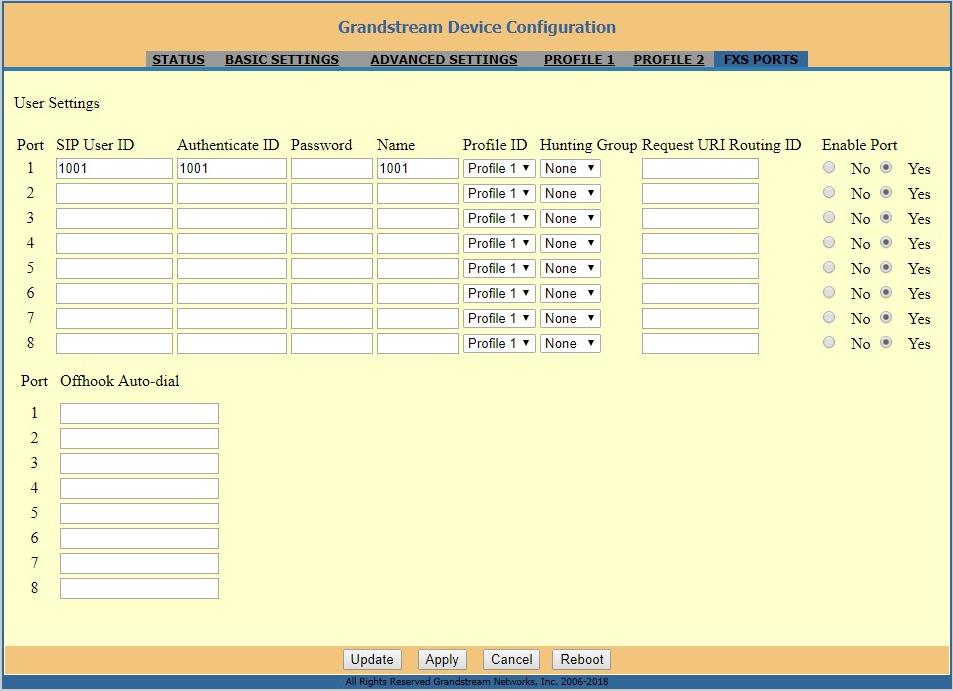

Define as informações da conta de usuário fornecidas pelo provedor de serviço VoIP (ITSP). Geralmente no formato de dígitos semelhantes a um número de telefone.

Determina o ID de autenticação da conta fornecido pelo provedor de serviço VoIP (ITSP). Pode ser idêntico ou diferente do "ID de Usuário SIP".

Especifica a senha da conta fornecida pelo provedor de serviço VoIP (ITSP) para se registrar nos servidores SIP.

Configura o recurso de grupo de busca. As portas FXS configuradas como membros do mesmo grupo poderão usar a conta SIP da porta ativa para fazer chamadas.

Selecione entre DHCP, IP Estático ou PPPoE para obter o endereço IP. Por padrão, o HT818 está configurado para obter o IP automaticamente via DHCP.

Configure o tempo limite da sessão web, o limite de tentativas de acesso e a duração do bloqueio. Escolha entre HTTP, HTTPS ou Desabilitado para o modo de acesso web.

Configure as definições de rede IPv4 e IPv6, incluindo DNS preferencial, modo de protocolo IP e configurações de DHCP.

Controle se o dispositivo funciona em modo roteador NAT, modo Bridge ou modo somente WAN. Por padrão, está configurado para o modo roteador NAT.

Configure o método de atualização de firmware e provisionamento: TFTP, HTTP, HTTPS, FTP ou FTPS. Defina o caminho do servidor de firmware e configuração.

Configure certificados TLS, criptografia SRTP, autenticação de servidor e validação de certificados para proteger as comunicações.

Habilite e configure o gerenciamento SNMP e TR-069 para monitoramento e gerenciamento remoto do dispositivo.

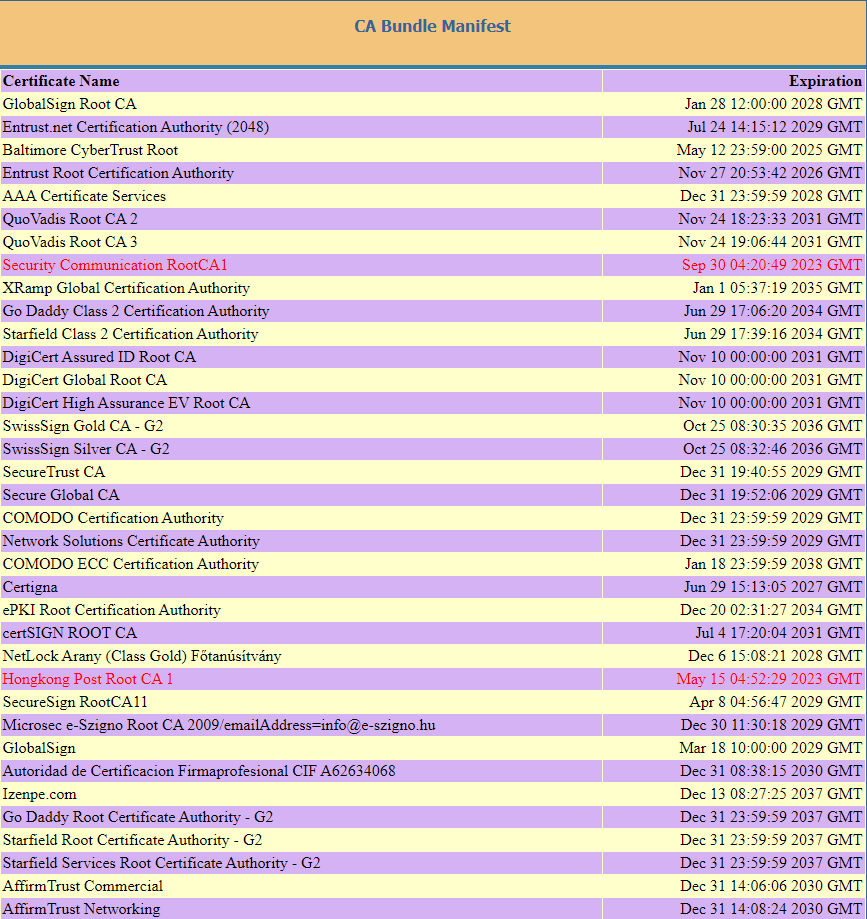

Configure NTP, syslog, certificados CA, configurações de áudio e tons de chamada.

O HT818 pode ser atualizado via TFTP/HTTP/HTTPS/FTP/FTPS configurando a URL/endereço IP do servidor e selecionando um método de download.

Baixe o arquivo de firmware do site da Grandstream, acesse a interface web do HT818 e use a opção 'Upload Firmware' para carregar o arquivo localmente.

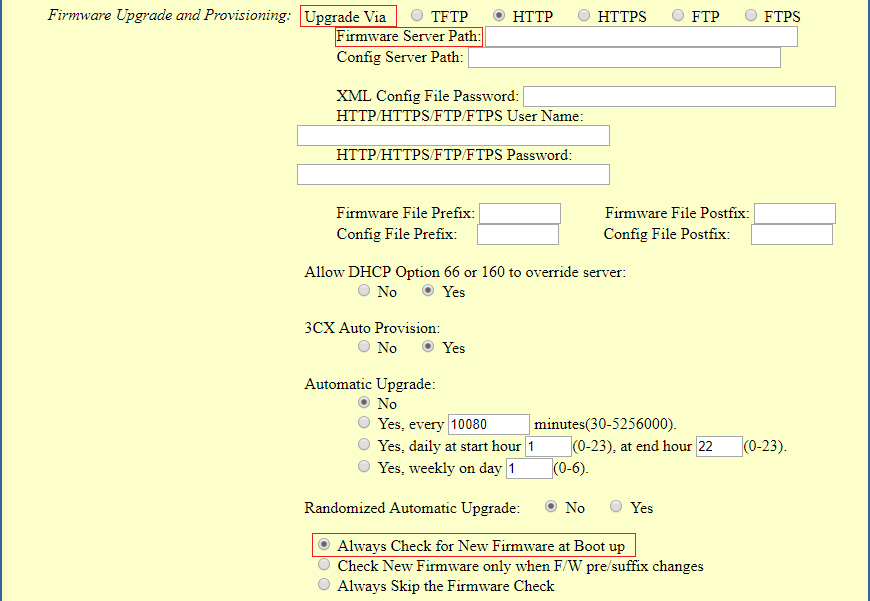

Configure o caminho do servidor de firmware e escolha o método de atualização. Marque 'Sempre verificar por novo firmware' e reinicie o HT818 para aplicar a atualização.

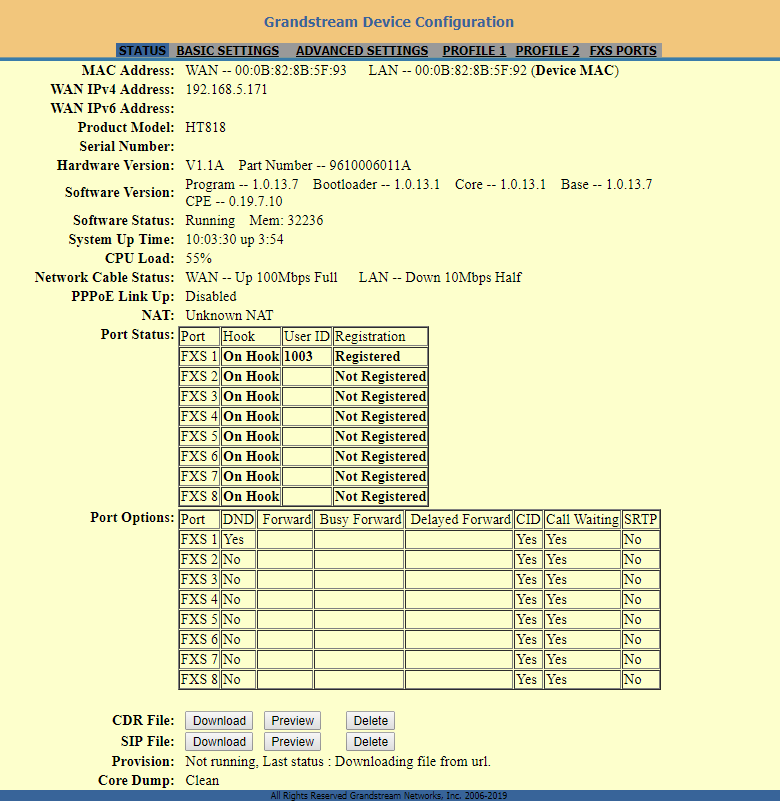

Sempre verifique a página de status para confirmar que a versão do programa foi alterada após a atualização.

Desconecte o cabo Ethernet, localize o orifício de reset no painel traseiro, insira um pino e pressione por cerca de 7 segundos. Remova o pino para restaurar as configurações de fábrica.

Disque "***" para o prompt de voz, digite "99", aguarde o prompt "reset", digite o endereço MAC codificado e aguarde 15 segundos para o dispositivo reiniciar e restaurar as configurações de fábrica.

Acesse a interface web do HT818, vá para Configurações Básicas → Tipo de Reset e pressione o botão Reset (após selecionar o tipo de reset).

Full Reset: restauração completa; ISP Data: reseta apenas configurações básicas como modo IP e porta web; VOIP Data Reset: reseta apenas dados relacionados ao provedor de serviço.

Verifique se os cabos de rede e telefone estão conectados corretamente, conforme a seção 'Conectando o HT818'. Observe os padrões dos LEDs para diagnosticar o status da conexão.

Verifique as configurações da conta SIP nas páginas 'Perfis' e 'Portas FXS', incluindo Servidor SIP, ID de Usuário, ID de Autenticação e Senha. Confirme se o servidor está acessível.

Verifique as configurações de ganho de áudio na página de 'Perfis'. Ajuste os níveis de ganho Rx (recepção) e Tx (transmissão) conforme necessário para melhorar a qualidade do áudio.

Se o HT818 estiver atrás de um firewall ou NAT, configure a 'Travessia de NAT' (ex: STUN) e o 'Servidor STUN' na página de 'Perfis' para garantir a conectividade SIP.

Portas Telefônicas: Oito (8) portas RJ11 FXS
Interface de Rede: Duas (2) portas Ethernet de 10/100/1000Mbps (RJ45)
Indicadores LED: POWER, LAN, WAN, PHONE1-8
Botão de Reset de Fábrica: Sim

Recursos de Telefonia: ID de chamada, chamada em espera, flash, transferência, encaminhamento, retenção, não perturbe, conferência de 3 vias.
Codecs de Voz: G.711, G.722, G.723.1, G.729A/B, G.726-32, iLBC, OPUS, buffer de jitter dinâmico, cancelamento de eco avançado.
Fax sobre IP: Relé de Fax compatível com T.38 Grupo 3 até 14.4kbps.
Identificador de Chamadas: Bellcore Tipo 1 & 2, ETSI, BT, NTT e CID baseado em DTMF.

Protocolos de Rede: TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, DNS, DHCP, NTP, TFTP, SSH, SIP (RFC3261), STUN, SRTP, TR-069.
QoS: Camada 2 (802.1Q VLAN, 802.1p) e Camada 3 (ToS, DiffServ, MPLS).
Método DTMF: In-audio, RFC2833 e/ou SIP INFO.
Provisionamento e Controle: HTTP, HTTPS, FTP, FTPS, SSH, TFTP, TR-069, provisionamento seguro e automatizado, syslog.

Mídia: SRTP
Controle: TLS/SIPS/HTTPS
Gerenciamento: Suporte a Syslog, SSH, gerenciamento remoto via navegador web.

Adicionado suporte para o recurso de Unidade Máxima de Transmissão (MTU).

Adicionada opção de failover para OpenVPN®.
