Grandstream HT814 - Guia de Administração

O HT814 é um adaptador de telefone analógico de 4 portas que permite aos usuários criar uma solução de telefonia IP de alta qualidade e gerenciável para ambientes residenciais e de escritório.

Seu tamanho ultracompacto, qualidade de voz, funcionalidade VoIP avançada, proteção de segurança e opções de provisionamento automático permitem que os usuários aproveitem o VoIP em telefones analógicos.

Suporta perfis SIP através de 4 portas FXS, conferência de voz de 3 vias e tecnologia de criptografia de segurança TLS e SRTP para proteger chamadas e contas.

O HT814 suporta opções de provisionamento automatizado, incluindo TR-069, arquivos de configuração XML e provisionamento Zero-Config com PABXs IP da série UCM da Grandstream.

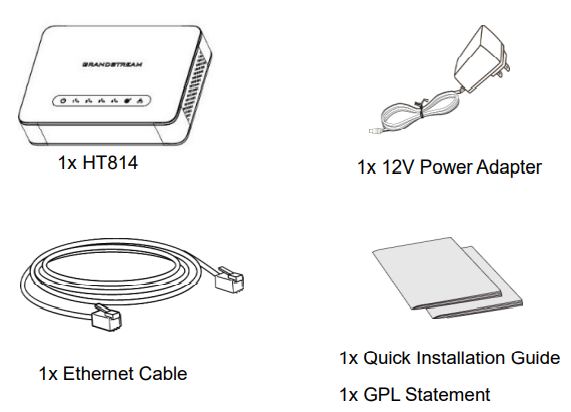

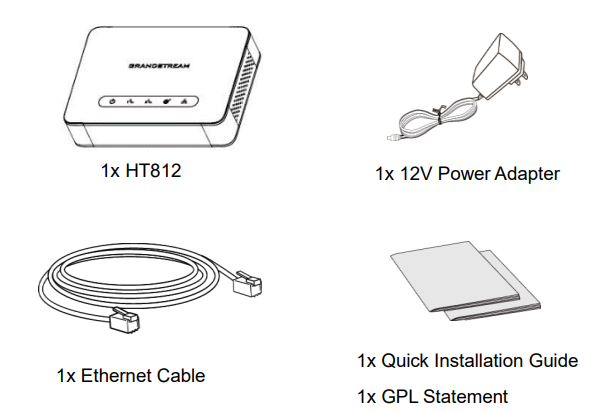

O componente principal do pacote é o adaptador HT814.

Fonte de alimentação universal com saída de 12V/1A para o HT814.

Cabo Ethernet para conexão do HT814 à rede.

Manual de instruções para configuração inicial e operação básica.

Verifique o pacote antes da instalação. Se encontrar algo faltando, entre em contato com seu administrador de sistema.

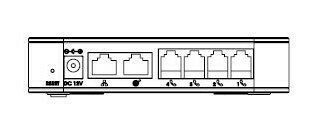

Conecta os telefones analógicos ou máquinas de fax ao ATA usando um cabo telefônico RJ-11.

Conecta o adaptador de telefone ao seu roteador, switch ou modem usando um cabo de rede Ethernet RJ45.

Conecta o ATA ao seu PC ou switch usando um cabo de rede Ethernet RJ45.

Conecta o ATA à fonte de alimentação (12V – 1A para o HT814).

Botão de reset de fábrica. Pressione por 7 segundos para redefinir as configurações padrão de fábrica.

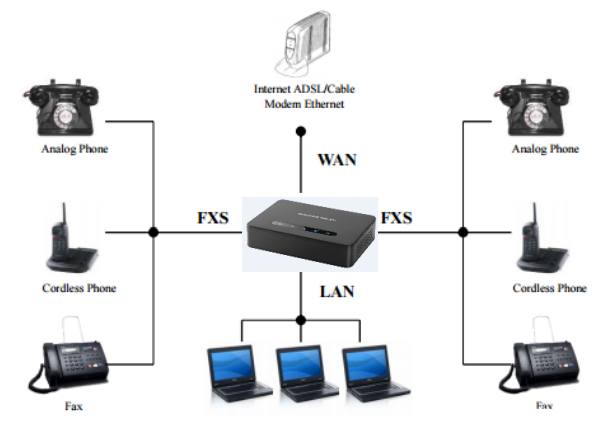

Insira um cabo telefônico RJ11 padrão nas portas de telefone e conecte a outra extremidade a um telefone analógico. Conecte a porta WAN do HT814 a um roteador, switch ou modem usando um cabo Ethernet.

Insira o adaptador de alimentação no HT814 e conecte-o a uma tomada, respeitando as especificações técnicas do adaptador de alimentação utilizado.

Os LEDs de Energia, WAN e Telefone ficarão acesos de forma contínua quando o HT814 estiver pronto para uso.

Conecte um computador ou switch à porta LAN do HT814. Neste modo, o HT814 atuará como um roteador, fornecendo endereços DHCP aos dispositivos conectados.

Certifique-se de habilitar o Roteador NAT na interface web em Configurações Básicas → Modo do Dispositivo.

O LED de Energia acende quando o HT814 está ligado e pisca durante a inicialização.

O LED da WAN acende quando o HT814 está conectado à sua rede através da porta WAN.

O LED da LAN acende quando o HT814 está conectado à sua rede através da porta LAN.

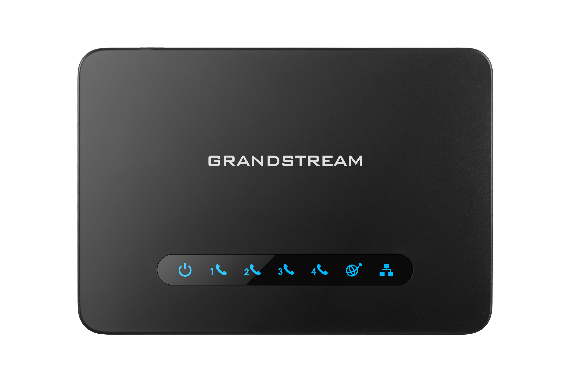

Os LEDs de telefone indicam o status da porta FXS: Apagado (Não registrado), Azul Sólido (Registrado), Piscando rápido (Fora do gancho/Ocupado), Piscando lento (Correio de voz).

Existem quatro tipos de LEDs que ajudam a gerenciar o status do seu HT814, permitindo identificar rapidamente o estado de operação do dispositivo.

O HT814 pode ser configurado através do menu de resposta de voz interativa (IVR) ou da interface gráfica web (Web GUI) embutida, usando o navegador de um PC.

Para acessar pela porta WAN, verifique o endereço IP do HT814 usando o IVR no telefone conectado. Abra o navegador e digite o IP na barra de endereços.

Para acessar pela porta LAN, conecte seu computador diretamente à porta LAN do HT814. Digite o IP padrão da LAN (192.168.2.1) no navegador.

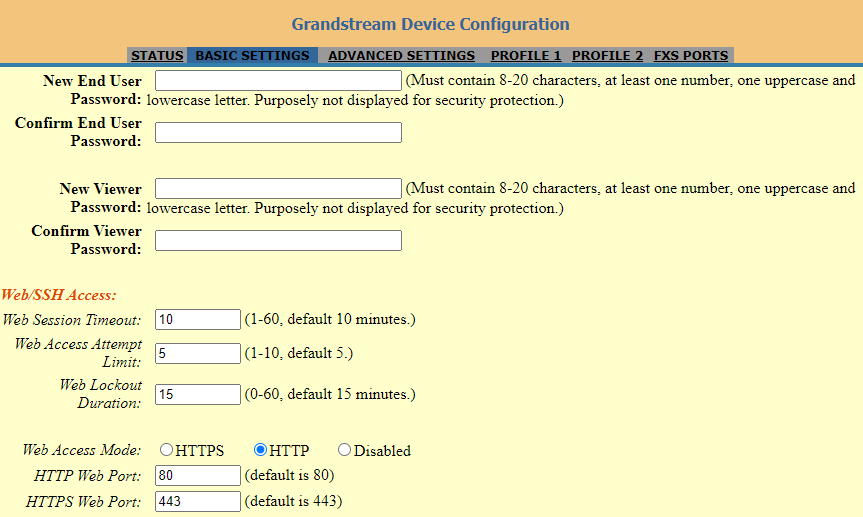

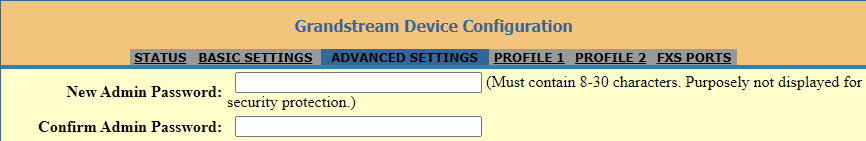

Existem três níveis de senha padrão: Usuário (user/123), Administrador (admin/admin) e Visualizador (viewer/viewer).

O HT814 suporta navegadores como Google Chrome (v58+), Mozilla Firefox (v53+), Safari (v5.1+) e Opera (v44+).

Acesse a interface web do HT814 e navegue até as páginas de Perfil (1 ou 2). O HT814 suporta 2 perfis que podem ser configurados com contas SIP.

Defina o Servidor SIP Primário com o IP ou FQDN do seu provedor VoIP. Opcionalmente, configure um Servidor SIP de Failover para redundância.

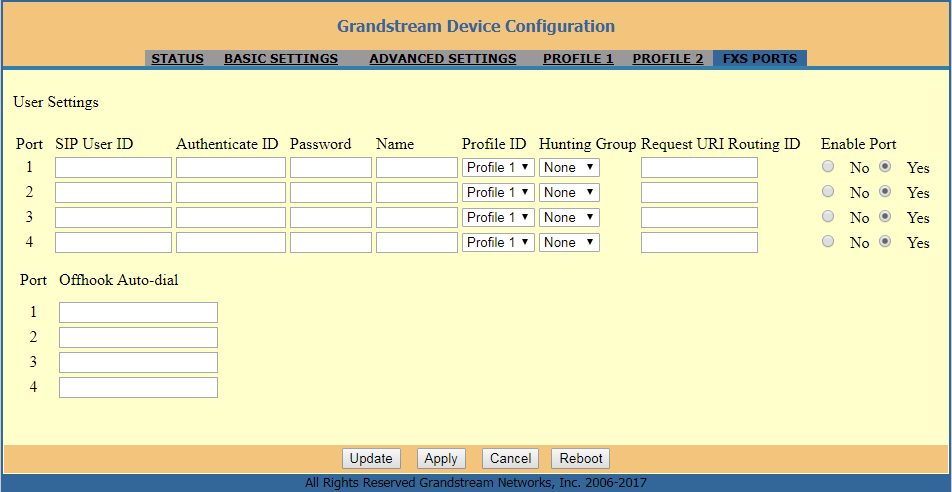

Acesse a página de Portas FXS para registrar suas contas. Configure o ID de Usuário SIP, ID de Autenticação, Senha de Autenticação e Nome para identificar o usuário.

Defina "Habilitar Porta" como "Sim" para ativar a porta FXS. O ID de Perfil define qual perfil será usado por cada porta.

Após aplicar a configuração, verifique se a conta está registrada na página Status → Status da Porta → Registro.

O HT814 pode obter o endereço IP via DHCP (automático), usar um IP Estático configurado manualmente ou usar PPPoE para conexão.

Por padrão, o HT814 está configurado para obter o IP automaticamente via DHCP do primeiro servidor encontrado na rede.

Configure manualmente o Endereço IP, Máscara de Sub-rede, Roteador Padrão e Servidores DNS ao usar o modo IP estático.

Configure o ID da Conta PPPoE e a Senha PPPoE para conexão com provedores de internet que exigem autenticação PPPoE.

Controla se o dispositivo funciona em modo roteador NAT, modo Bridge ou modo somente WAN. Por padrão, está configurado como roteador NAT.

O HT814 suporta criptografia TLS e SRTP para proteger chamadas e contas, além de criptografia AES forte com um certificado de segurança por unidade.

Configure o sistema para habilitar o protocolo TR-069 (CPE WAN Management Protocol) para gerenciamento remoto e provisionamento automático.

Habilite o SNMP para permitir que os usuários recuperem informações sobre o dispositivo. Escolha entre as versões SNMPv1, v2c ou v3.

Configure o servidor NTP para sincronização automática de data e hora. O servidor NTP padrão é "pool.ntp.org".

Configure o servidor Syslog para coleta remota de logs do sistema e escolha o nível de log desejado.

O HT814 suporta diversos codecs de voz, incluindo G.711 (com Anexo I e II), G.722, G.723.1, G.729A/B, G.726-32, iLBC e OPUS.

O HT814 inclui cancelamento de eco de linha avançado para melhorar a qualidade da conversação.

Ajuste o ganho de voz para Rx (transmissão) e Tx (recepção) para otimizar o volume da chamada em cada porta FXS.

O HT814 suporta T.38 para Fax sobre IP, com retransmissão de até 14.4kbps e comutação automática para G.711 (Pass-through).

O HT814 suporta métodos DTMF em áudio, RFC2833 e/ou SIP INFO, permitindo controle de menus e funcionalidades interativas.

O HT814 suporta conferência de voz de 3 vias, permitindo que três participantes conversem simultaneamente em uma única chamada.

O HT814 suporta recursos avançados de telefonia, incluindo exibição ou bloqueio de ID de chamada, chamada em espera, transferência (cega ou assistida), encaminhamento, espera e não perturbe.

O HT814 suporta uma ampla variedade de formatos de identificação de chamadas, incluindo Bellcore Tipo 1 e 2, ETSI, BT, NTT e CID baseado em DTMF.

O HT814 suporta métodos de discagem por Tom (DTMF) e Pulso, garantindo compatibilidade com diversos tipos de telefones.

Configure planos de discagem flexíveis para controlar como os números são manipulados e roteados.

Desconecte o cabo Ethernet, localize o orifício de reset no painel traseiro, insira um pino e pressione por cerca de 7 segundos para restaurar as configurações de fábrica.

Disque "***" para o prompt de voz, digite "99", aguarde o prompt "reset" e, em seguida, digite o endereço MAC codificado para restaurar as configurações de fábrica.

Acesse a interface web, vá para Configurações Básicas → Tipo de Reset e pressione o botão Reset após selecionar o tipo de reset desejado.

O HT814 oferece três tipos de reset: Reset Completo, Dados do ISP (rede) e Dados VoIP (contas SIP).

Configure "Permitir Reset de Fábrica via SIP" como "Sim". Quando um SIP NOTIFY com "event: reset" for recebido, o ATA executará o reset de fábrica.

O HT814 pode ser atualizado via TFTP, FTP/FTPS ou HTTP/HTTPS, configurando a URL/endereço IP do servidor e selecionando um método de download.

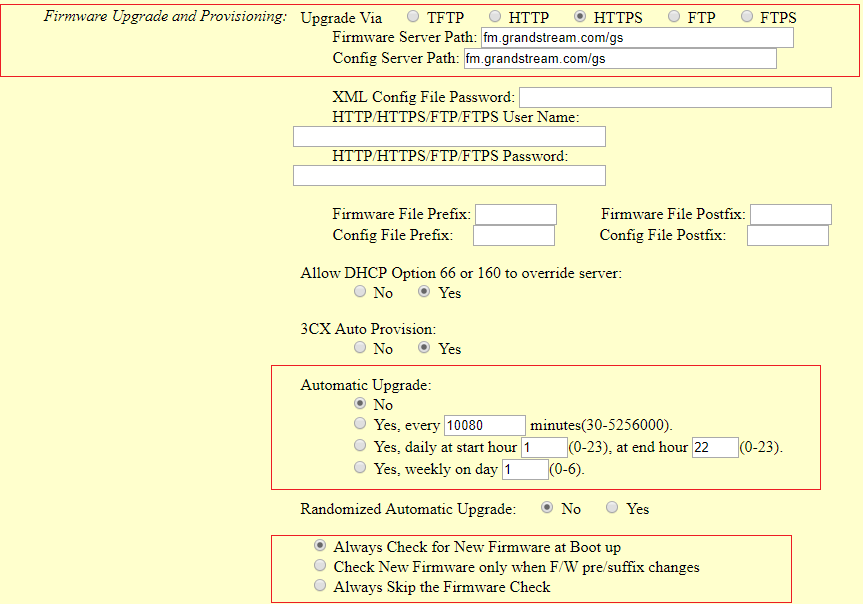

Acesse Configurações Avançadas → Atualização e Provisionamento, insira o IP ou FQDN do servidor de atualização no campo "Caminho do Servidor de Firmware" e escolha o método.

Baixe o arquivo de firmware do site da Grandstream. Na interface web do HT814, navegue até a página de atualização e selecione o arquivo HT8xfw.bin do seu computador.

Configure o HT814 para verificar automaticamente por novos firmwares em intervalos definidos (minutos, diariamente ou semanalmente) para manter o dispositivo atualizado.

Após aplicar as alterações, clique em "Reiniciar" ou desligue e ligue o HT814 para que o novo firmware seja atualizado.

Interfaces de Telefone: Quatro (4) portas FXS RJ11
Interface de Rede: Duas (2) portas Ethernet 10/100/1000Mbps (RJ45)
Indicadores LED: POWER, LAN, WAN, PHONE1, PHONE2, PHONE3, PHONE4
Botão de Reset de Fábrica: Sim

Recursos de Telefonia: ID de chamada, chamada em espera, conferência de 3 vias, transferência, encaminhamento, não perturbe.
Codecs de Voz: G.711 com Anexo I (PLC) e Anexo II (VAD/CNG), G.722, G.723.1, G.729A/B, G.726, iLBC, OPUS, buffer de jitter dinâmico, cancelamento de eco de linha.

Protocolos de Rede: TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP/RARP, ICMP, DNS, DHCP, NTP, TFTP, SSH, SIP (RFC3261), STUN, SRTP, TR-069
Métodos DTMF: Em áudio, RFC2833 e/ou SIP INFO
Provisionamento e Gerenciamento: HTTP, HTTPS, SSH, TFTP, TR-069, provisionamento seguro e automatizado usando AES, syslog

Adicionado suporte para o recurso de Unidade Máxima de Transmissão (MTU).

Adicionado suporte à opção de failover do OpenVPN®.
