Grandstream HT813 - Guia de Administração

Conecta um telefone analógico ou aparelho de fax ao ATA usando um cabo de telefone RJ-11.

Porta de telefone FXO (Porta PSTN) com passagem e suporte a lifeline.

Conecta o ATA ao seu roteador, switch ou modem usando um cabo de rede Ethernet RJ45.

Conecta o ATA ao seu PC ou a um switch usando um cabo de rede Ethernet RJ45.

Entrada de energia DC 12V e botão de reset de fábrica (pressione por 7 segundos para restaurar).

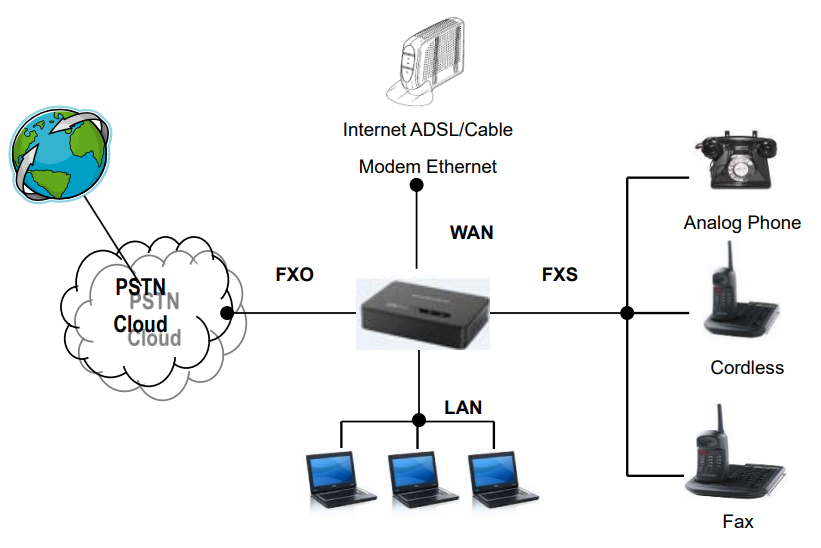

Conecte a porta WAN do HT813 a um roteador, switch ou modem. Neste modo, o HT813 atua como um cliente DHCP simples.

Conecte um computador ou switch à porta LAN do HT813. Neste modo, o HT813 atua como um roteador e servidor DHCP.

Insira um cabo de telefone RJ11 padrão na porta FXS e conecte a outra extremidade a um telefone analógico.

Insira o adaptador de energia no HT813 e conecte-o a uma tomada. Os LEDs de Power, WAN e FXS ficarão acesos de forma sólida quando o dispositivo estiver pronto para uso.

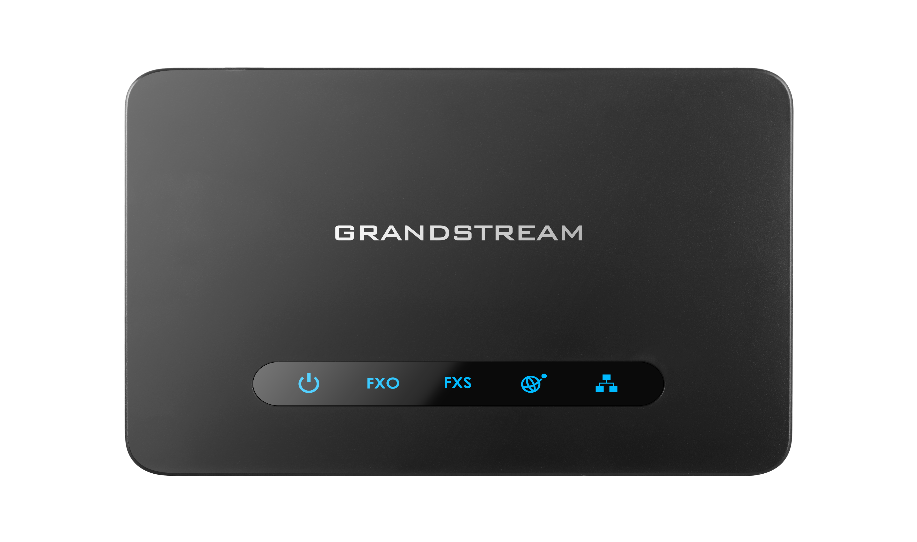

Acende quando o HT813 está ligado e pisca durante a inicialização.

Acende quando o HT813 está conectado à sua rede através da porta WAN.

Acende quando o HT813 está conectado à sua rede através da porta LAN.

Indica o status da porta: Apagado (Não registrado), Azul Sólido (Registrado), Piscando a cada 500ms (Fora do gancho/Ocupado), Piscando Lento (Correio de voz).

Com um telefone conectado à porta FXS, disque *** para acessar o menu de voz. Em seguida, disque 02 para ouvir o endereço IP atual do dispositivo.

Digite o endereço IP obtido pelo IVR na barra de endereços do seu navegador. O computador deve estar na mesma sub-rede que o HT813.

Conecte seu computador diretamente à porta LAN do HT813. Abra o navegador e digite o IP padrão da LAN: 192.168.2.1.

Use a senha de administrador (padrão: admin) para acessar o menu de configuração. Existem também níveis de acesso para usuário e visualizador.

O HT813 possui três níveis de acesso: Administrador (acesso total), Usuário Final (configurações básicas) e Visualizador (apenas leitura).

Acesse a interface web, vá para Configurações Avançadas 🡪 Nova Senha de Administrador, digite e confirme a nova senha.

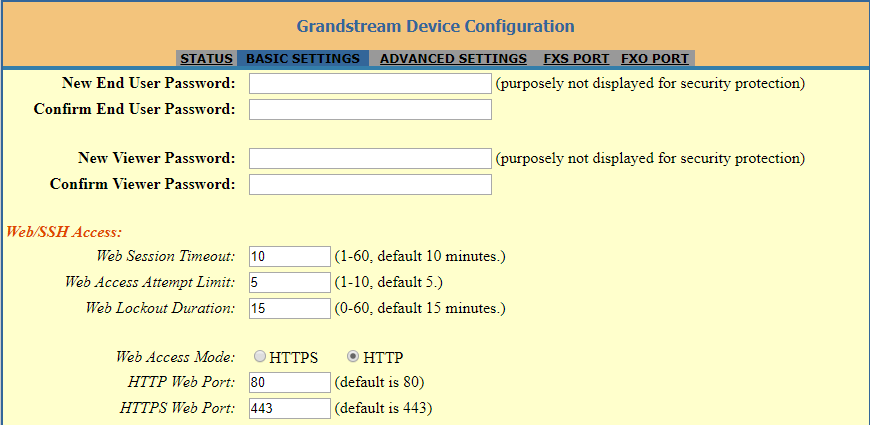

Vá para Configurações Básicas 🡪 Nova Senha de Usuário Final, digite e confirme a nova senha.

Vá para Configurações Básicas 🡪 Nova Senha de Visualizador, digite e confirme a nova senha.

Após alterar qualquer senha, clique em Aplicar na parte inferior da página para salvar as novas configurações.

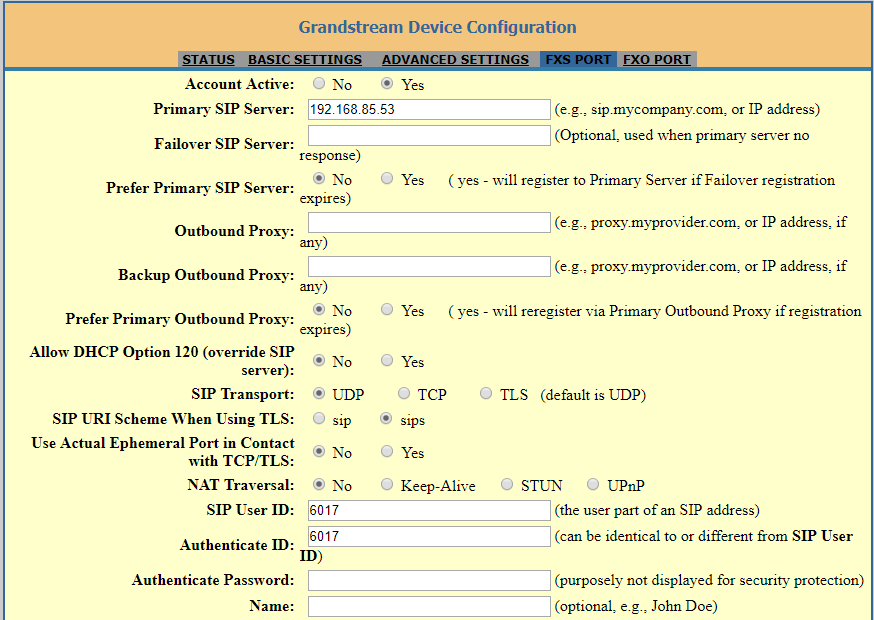

Na interface web, navegue para a página Porta FXS ou Porta FXO.

Marque a opção Conta Ativa como Sim.

Insira o endereço IP ou FQDN do seu servidor SIP no campo Servidor SIP Primário.

Preencha os campos ID de Usuário SIP, ID de Autenticação e Senha de Autenticação com as informações fornecidas pelo seu provedor VoIP.

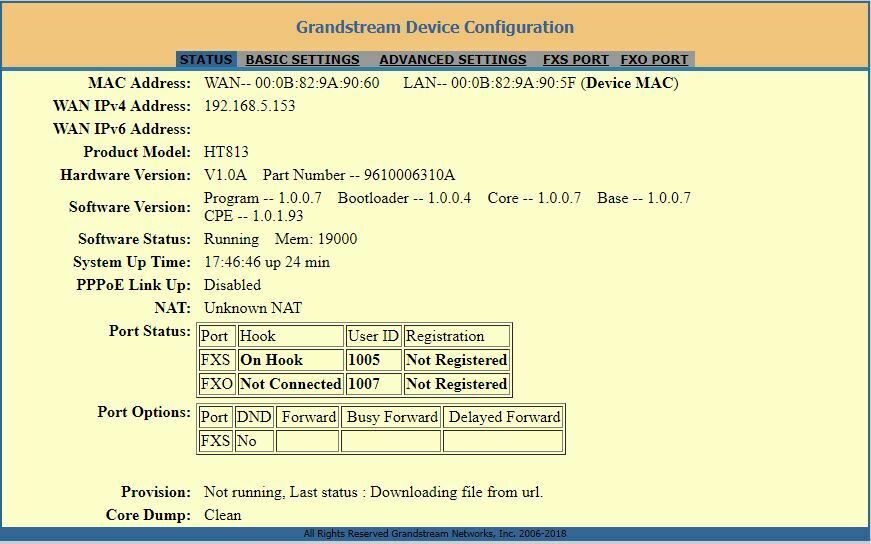

Após aplicar as configurações, verifique em Status 🡪 Status da Porta se o registro aparece como Registrado.

Disque *72 + número de destino + #. Para cancelar, disque *73.

Disque *90 + número de destino + #. Para cancelar, disque *91.

Para ativar, disque *78. Todas as chamadas recebidas serão rejeitadas. Para desativar, disque *79.

Ativar/Desativar para todas as chamadas: disque *51 / *50. Para ativar/desativar por chamada: disque *71 / *70.

Durante uma chamada, disque *87 para iniciar uma transferência cega.

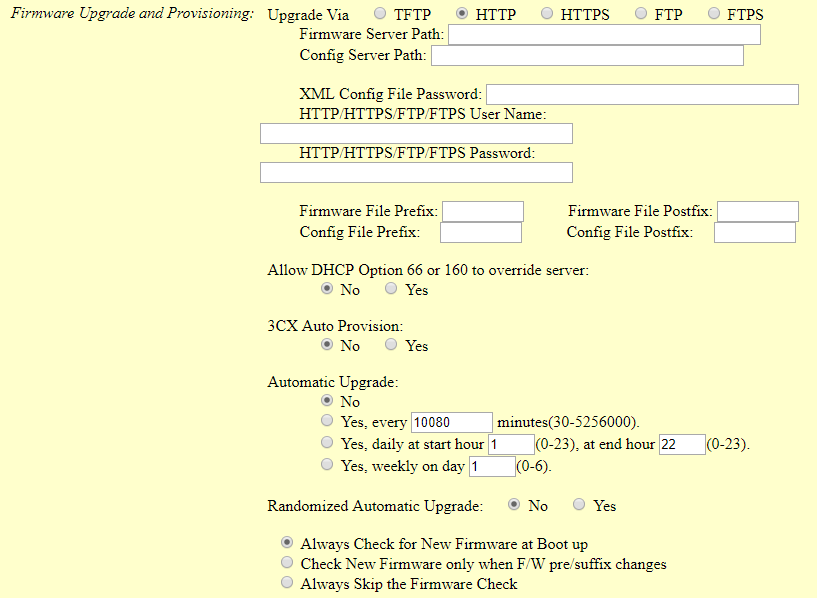

Na interface web, vá para Configurações Avançadas 🡪 Atualização de Firmware e Provisionamento.

Insira o endereço IP ou FQDN do servidor no campo Caminho do Servidor de Firmware.

Escolha o protocolo de atualização: TFTP, HTTP, HTTPS, FTP ou FTPS.

Marque a opção Sempre Verificar por Novo Firmware para que o dispositivo verifique atualizações automaticamente.

Clique em Aplicar e depois reinicie o dispositivo para iniciar o processo de atualização.

Desconecte o cabo Ethernet. Use um pino para pressionar o botão de reset no painel traseiro por cerca de 7 segundos.

Disque *** para o menu de voz, depois disque 99 para a opção de reset. Você precisará inserir o endereço MAC codificado do dispositivo.

Vá para Configurações Básicas 🡪 Tipo de Reset. Selecione o tipo de reset desejado (Reset Completo, Dados ISP ou Dados VoIP) e clique no botão Reset.

A restauração de fábrica apagará todas as informações de configuração. Faça um backup de suas configurações antes de prosseguir.
