HT812 - Guia de Administração

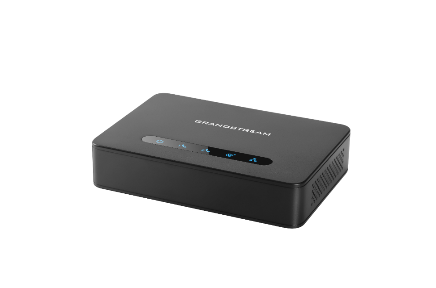

O HT812 é um adaptador de telefone analógico (ATA) de 2 portas que permite aos usuários criar uma solução de telefonia IP de alta qualidade e gerenciável para ambientes residenciais e de escritório.

Seu tamanho ultracompacto, qualidade de voz, funcionalidade VoIP avançada, proteção de segurança e opções de provisionamento automático permitem que os usuários aproveitem o VoIP em telefones analógicos. O HT812 inclui um roteador NAT integrado e duas portas Ethernet WAN e LAN de 10/100/1000Mbps.

Suporta 2 perfis SIP através de 2 portas FXS, conferência de voz de 3 vias, transferência de chamada, encaminhamento de chamada, chamada em espera, não perturbe, indicação de mensagem em espera, prompts em vários idiomas, fax T.38 e plano de discagem flexível.

As opções de provisionamento automatizado incluem TR-069 e arquivos de configuração XML. Use com a série de IP PBXs UCM da Grandstream para provisionamento Zero Configuration.

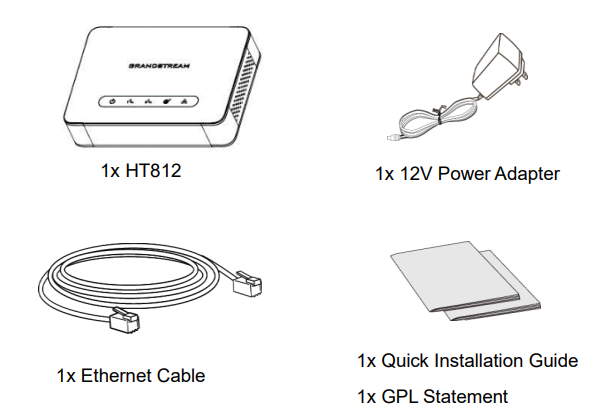

O pacote do HT812 contém a unidade principal do ATA, um adaptador de energia, um cabo de rede e um Guia de Instalação Rápida.

Verifique a embalagem antes da instalação. Se encontrar algo faltando, entre em contato com seu administrador de sistema.

O adaptador de energia universal incluído possui uma saída de 12V/0.5A.

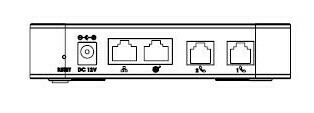

Conecta telefones analógicos / aparelhos de fax ao ATA usando um cabo telefônico RJ-11.

Conecta o adaptador de telefone ao seu roteador, switch ou modem usando um cabo de rede Ethernet RJ45.

Conecta o ATA ao seu PC ou switch usando um cabo de rede Ethernet RJ45.

Conecta o ATA à fonte de alimentação (12V – 0.5A para o HT812).

Botão de reset de fábrica. Pressione por 7 segundos para redefinir as configurações padrão de fábrica.

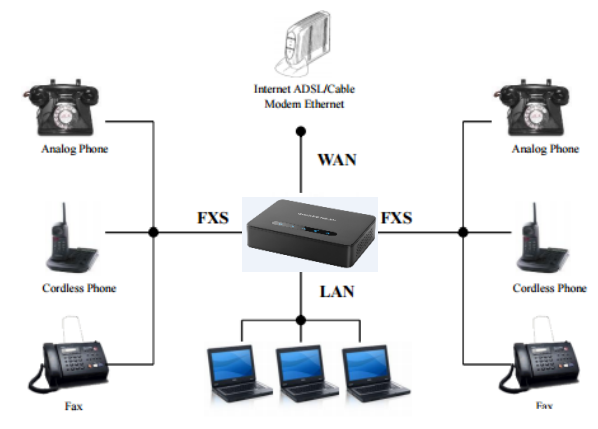

Insira um cabo telefônico RJ11 nas portas de telefone e conecte a outra extremidade a um telefone analógico. Conecte a porta WAN do HT812 a um roteador, switch ou modem com um cabo Ethernet.

Insira o adaptador de energia no HT812 e conecte-o a uma tomada de parede.

Os LEDs de Energia, WAN e Telefone ficarão acesos de forma contínua quando o HT812 estiver pronto para uso.

Conecte um computador ou switch à porta LAN do HT812. Neste cenário, o HT812 atuará como um roteador, fornecendo endereços DHCP.

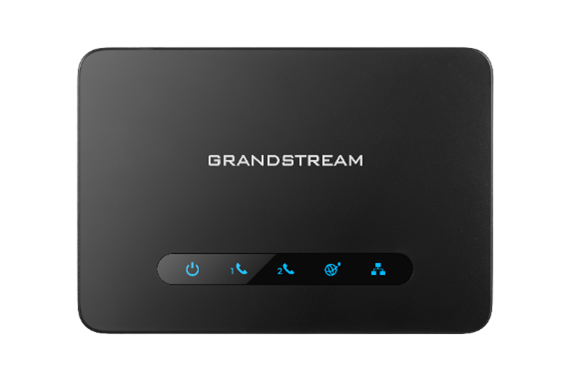

O LED de Energia acende quando o HT812 está ligado e pisca durante a inicialização.

O LED WAN acende quando o HT812 está conectado à sua rede através da porta WAN.

O LED LAN acende quando o HT812 está conectado à sua rede através da porta LAN.

Indicam o status da porta FXS: Apagado - Não registrado; Aceso (Azul Sólido) - Registrado; Piscando (500ms) - Fora do gancho/Ocupado; Piscando lentamente - Correio de voz.

O HT812 pode ser configurado através do menu de resposta de voz interativa (IVR) ou da interface Web GUI embutida, acessada por um navegador de PC.

Verifique o endereço IP do HT812 usando o IVR. Abra um navegador e digite o IP. Insira a senha de administrador para acessar o menu de configuração.

Conecte seu computador diretamente à porta LAN do HT812. Digite o IP padrão da LAN (192.168.2.1) no navegador. Seu computador deve ter um IP na faixa 192.168.2.x.

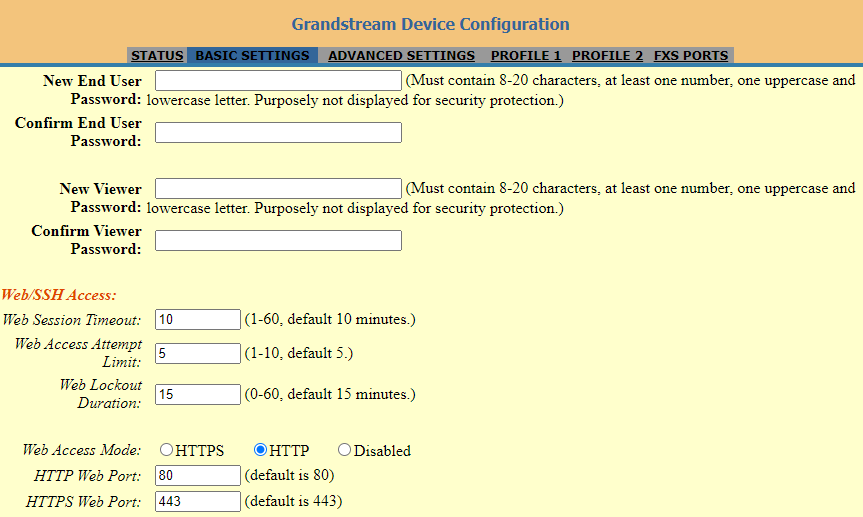

Existem três senhas padrão: Nível de Usuário Final (user/123), Nível de Administrador (admin/admin) e Nível de Visualizador (viewer/viewer).

Acesse a interface web do HT812 e navegue até as páginas de Perfil (1, 2) e Portas FXS para configurar as contas SIP.

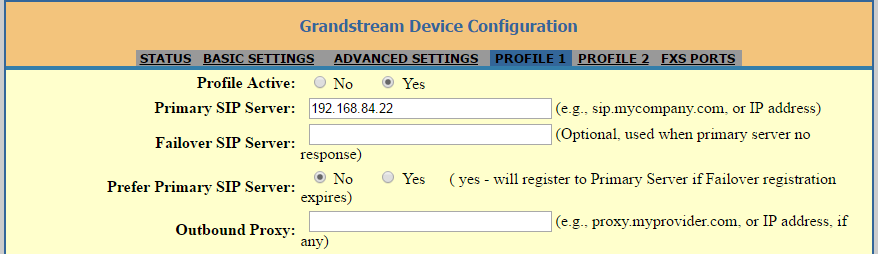

Na aba Perfil, defina o Servidor SIP Primário, Servidor SIP de Failover e Proxy de Saída, se necessário.

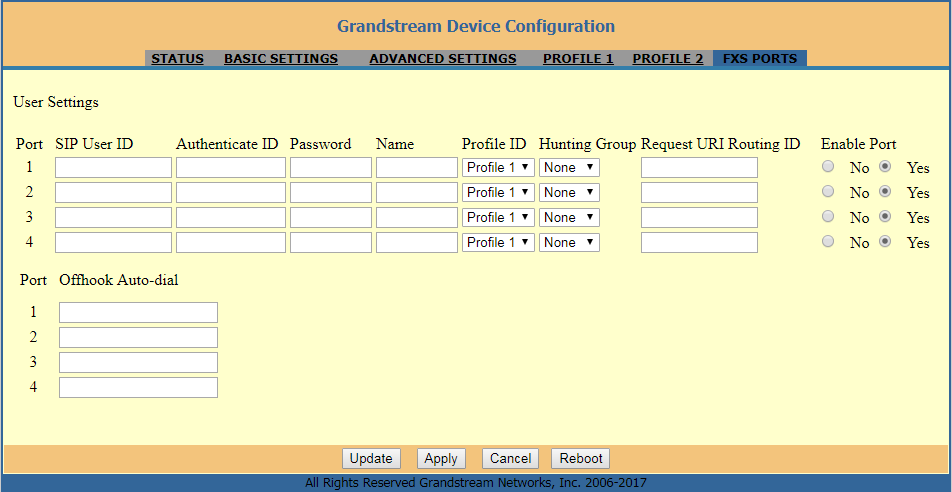

Na aba Portas FXS, configure o ID de Usuário SIP, ID de Autenticação e Senha de Autenticação para cada porta.

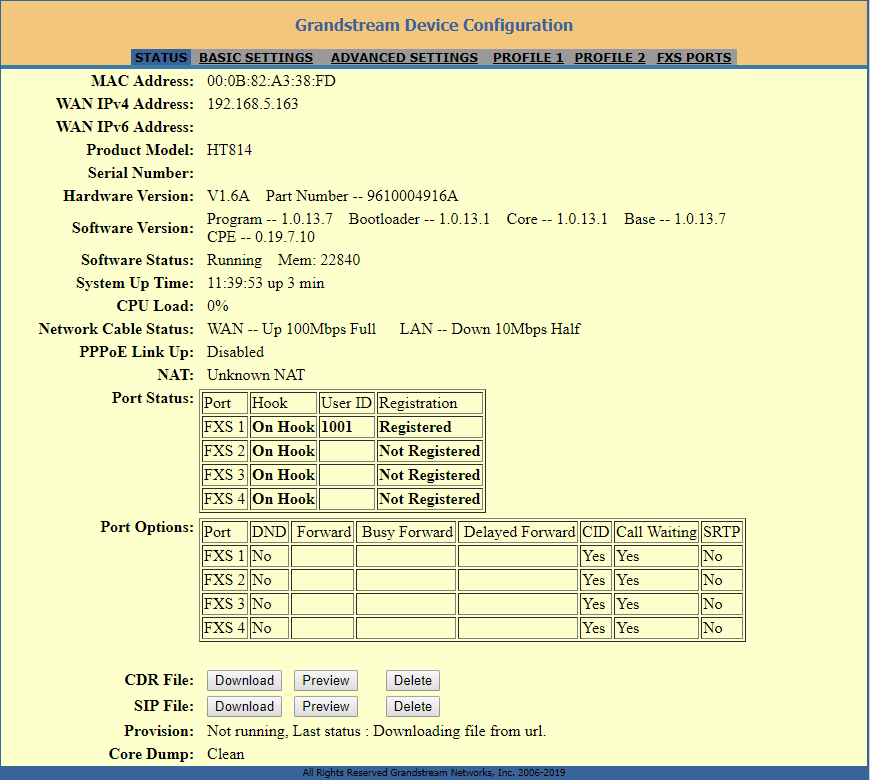

Após aplicar as configurações, verifique o status na página Status → Status da Porta. A porta deve exibir 'Registrado'.

Use um telefone conectado a uma das portas FXS. Pressione *** (três vezes a tecla asterisco) para acessar o menu IVR e aguarde o prompt de voz.

Pressione 02 e o endereço IP atual será anunciado. Por padrão, o HT812 obtém o IP de um servidor DHCP.

Pressione 01 para anunciar o modo de rede. Pressione 9 para alternar entre os modos DHCP, IP Estático e PPPoE.

No modo IP Estático, use as opções 02 a 05 para configurar o Endereço IP, Máscara de Sub-rede, Gateway e Servidor DNS.

Suporte a recursos avançados de telefonia, incluindo transferência de chamada, encaminhamento, espera, não perturbe, indicação de mensagem em espera e plano de discagem flexível.

Suporte para conferência de voz de 3 vias.

Suporte a uma ampla variedade de formatos de identificação de chamadas.

Suporte ao Fax T.38 para criar Fax sobre IP.

Selecione o fuso horário para definir a data/hora no dispositivo.

Permite que os usuários definam seu próprio fuso horário.

Obtém a configuração de fuso horário de um servidor DHCP usando a Opção 2 do DHCP; isso substituirá o fuso horário selecionado.

Permite definir a hora do dispositivo para a hora do PC através do navegador e exibir a hora do dispositivo na interface web.

Suporta G.711 (Anexo I/II), G.722, G.723.1, G.729A/B, G.726-32, iLBC, OPUS, buffer de jitter dinâmico e cancelamento de eco de linha avançado.

Ajuste os níveis de ganho de Rx (recepção) e Tx (transmissão) para controlar o volume do caminho de voz nas configurações da Porta FXS.

O HT812 suporta DTMF em áudio, via RTP (RFC2833) e/ou SIP INFO. Defina a prioridade dos métodos DTMF conforme sua preferência.

Selecione o tipo de buffer de jitter (Fixo ou Adaptativo) com base nas condições da rede.

Desconecte o cabo Ethernet. Localize o orifício de reset no painel traseiro. Insira um pino e pressione por cerca de 7 segundos. Todas as configurações são restauradas para os padrões de fábrica.

Disque "***" para o prompt de voz. Digite "99" e aguarde o prompt "reset". Digite o endereço MAC codificado. O dispositivo reiniciará e restaurará as configurações de fábrica.

Para codificar o MAC, use o seguinte mapeamento: 0-9 = 0-9, A = 22, B = 222, C = 2222, D = 33, E = 333, F = 3333.

Acesse a interface web, vá para Configurações Básicas → Tipo de Reset, selecione o tipo (Full, ISP Data ou VoIP Data) e pressione o botão Reset.

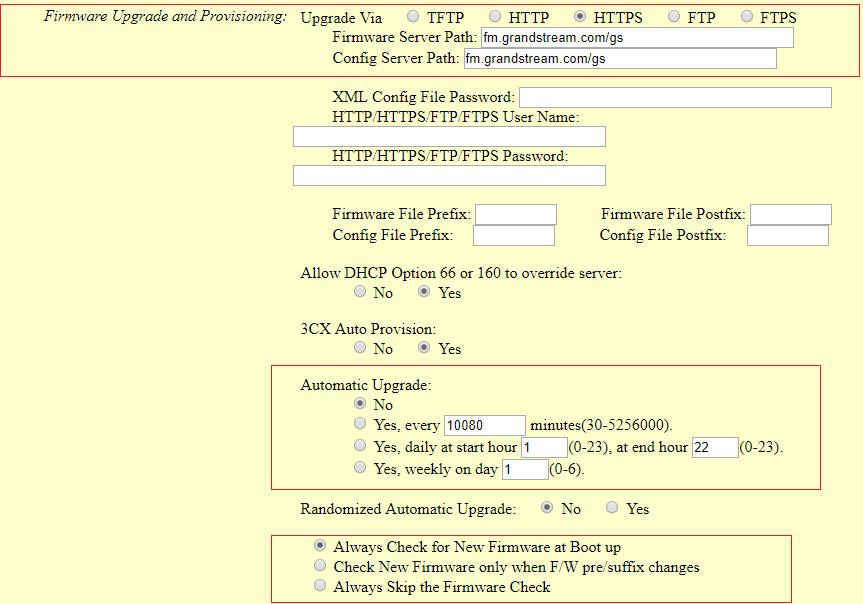

Acesse a interface web, vá para Configurações Avançadas → Atualização e Provisionamento de Firmware, insira o IP ou FQDN do servidor no campo "Caminho do Servidor de Firmware" e escolha o método (TFTP, HTTP/HTTPS, FTP/FTPS).

Marque "Sempre Verificar por Novo Firmware". Clique em "Aplicar" na parte inferior da página e, em seguida, reinicie o HT812 para aplicar o novo firmware.

Baixe o arquivo de firmware do site da Grandstream. Na interface web, navegue até o arquivo (ht8xfw.bin) em seu computador, clique em "Upload Firmware" e aguarde a conclusão.

Sempre verifique a página de status para confirmar se a versão do programa foi alterada.

Interfaces de Telefone: Duas (2) portas FXS RJ11
Interface de Rede: Duas (2) portas Ethernet 10/100/1000Mbps (RJ45)
Indicadores LED: POWER, LAN, WAN, PHONE1, PHONE2
Botão de Reset de Fábrica: Sim

Recursos de Telefonia: Exibição ou bloqueio de ID de chamadas, chamada em espera, flash, transferência cega ou assistida, encaminhamento, espera, não perturbe, conferência de 3 vias.
Codecs de Voz: G.711 com Anexo I/II, G.722, G.723.1, G.729A/B, G.726-32, iLBC, OPUS, buffer de jitter dinâmico, cancelamento de eco de linha avançado.

Protocolos de Rede: TCP/IP/UDP, RTP/RTCP, HTTP/HTTPS, ARP/RARP, ICMP, DNS, DHCP, NTP, TFTP, SSH, SIP (RFC3261), STUN, SRTP, TR-069
Métodos DTMF: Em áudio, RFC2833 e/ou SIP INFO.
Provisionamento e Gerenciamento: HTTP, HTTPS, FTP, FTPS, SSH, TFTP, TR-069, provisionamento seguro e automatizado usando TR069, syslog.

Adicionado suporte para o recurso Maximum Transmission Unit (MTU).

Adicionado suporte para a opção de failover do OpenVPN®.
