Grandstream GXW4232 - Guia do Usuário

Conecte seus telefones analógicos padrão à porta RJ21 do GXW4232 utilizando um cabo apropriado.

Insira um cabo de rede Ethernet na porta WAN do gateway e conecte a outra extremidade a um roteador ou modem.

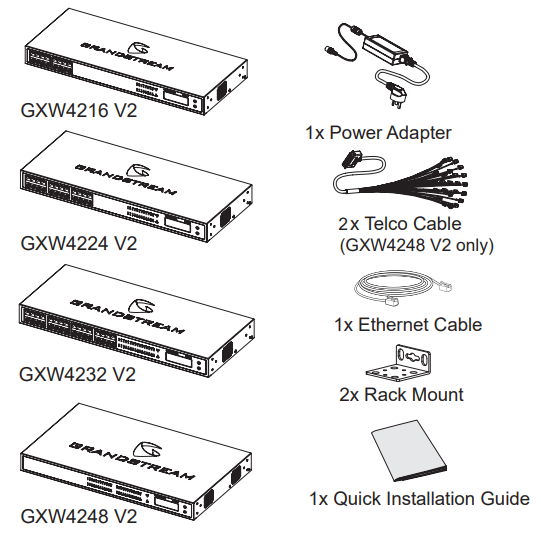

Conecte o adaptador de energia fornecido na embalagem ao GXW4232 e a uma tomada elétrica. Utilize apenas o adaptador original.

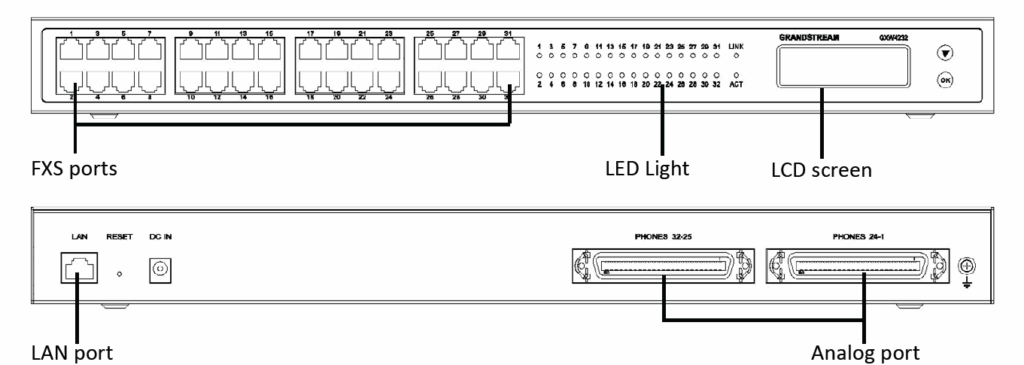

Após ligar, o painel de exibição frontal indicará o status da unidade. Os LEDs LINK e ACT piscarão para indicar a velocidade da rede.

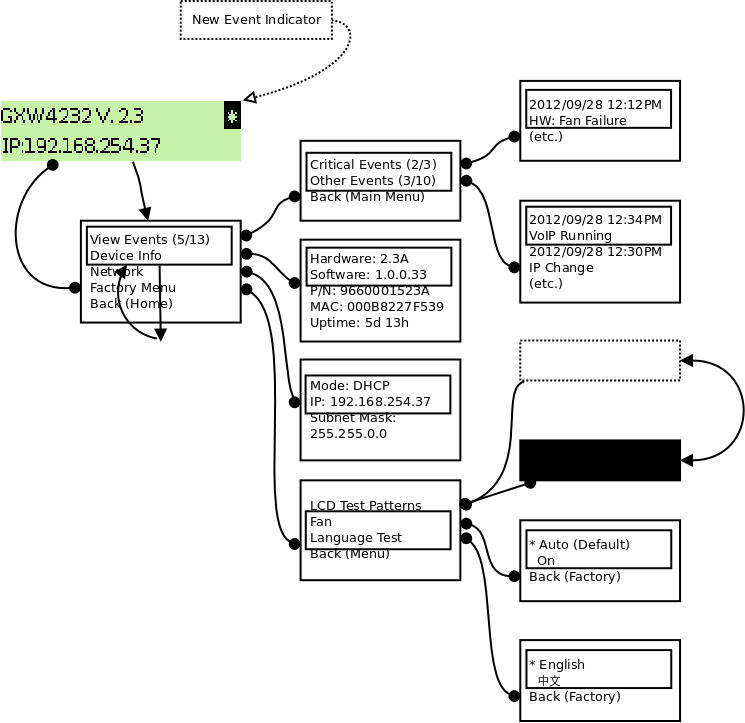

O gateway GXW4232 inclui uma tela LCD de 128x32 pixels que exibe informações básicas do sistema.

Utilize o botão de seta para baixo para percorrer as diferentes opções do menu principal e dos submenus.

Pressione o botão OK para selecionar a opção destacada ou para entrar em um submenu de configuração.

O menu permite visualizar o endereço IP do dispositivo, versão de hardware e software e status das portas.

Disque o número diretamente. A chamada será iniciada após 4 segundos ou ao pressionar a tecla # (se configurado).

Retire o fone do gancho, disque ******* para acessar o menu de voz, depois disque 047 e insira o endereço IP de destino (ex: 192*168*0*160).

Com o fone fora do gancho, disque ***47 seguido pelo endereço IP de destino para realizar uma chamada direta sem um proxy SIP.

Para especificar uma porta de destino diferente da padrão (5060), use * após o IP, seguido pelo número da porta (ex: 192*168*0*160*5062).

Durante uma chamada ativa, pressione o botão flash do seu telefone analógico (ou faça um "hook flash") para colocar a chamada em espera. Pressione novamente para retomar a conversa.

Pressione flash para ouvir o tom de discagem, disque ***87, em seguida o número de destino e #. Você ouvirá um tom de confirmação e poderá desligar.

Pressione flash, disque o número de destino. Quando a pessoa atender, converse com ela e desligue para completar a transferência. Se não atender, pressione flash novamente para voltar à chamada original.

Em uma chamada com a pessoa B, pressione flash, disque para a pessoa C. Quando C atender, pressione flash novamente para unir B e C na conferência.

Permite que várias portas FXS compartilhem uma única conta SIP, distribuindo chamadas recebidas entre os membros do grupo.

Na página de configuração FXS Ports, insira as credenciais da conta SIP na porta que será a mestre do grupo (ex: Porta 1) e defina a opção Hunting Group como Active.

Nas outras portas que farão parte do grupo (ex: Portas 2, 3 e 4), selecione o número da porta mestre (ex: 1) no campo Hunting Group.

Na página de Profile, configure o tipo de busca: Linear (sempre tenta a porta de menor número disponível) ou Circular (distribui as chamadas em rodízio).

Verifique o endereço IP atribuído ao gateway através do menu LCD do dispositivo ou conectando um telefone analógico e discando ******* para ouvir o IP no menu de voz.

Abra um navegador de internet no seu computador (na mesma rede) e digite o endereço IP do GXW4232 na barra de endereços.

Na tela de login, insira a senha. Para modelos V2, a senha de administrador única está impressa na etiqueta na parte de trás do dispositivo.

Por segurança, o sistema exigirá que você altere a senha padrão no primeiro acesso. Crie uma senha forte para proteger o acesso ao dispositivo.

A restauração para os padrões de fábrica apagará permanentemente todas as informações de configuração. Faça um backup de suas configurações antes de prosseguir.

Desconecte o cabo de rede. Com o gateway ligado, localize o pequeno orifício de reset na parte traseira. Insira um pino e pressione por mais de 4 segundos. Solte para que o dispositivo reinicie.

Em um telefone conectado, disque *** para acessar o menu de voz. Em seguida, disque 099 e siga as instruções para inserir o endereço MAC codificado do dispositivo.

Para o reset via IVR, o endereço MAC (ex: 000b8200e395) deve ser digitado numericamente, substituindo letras por números correspondentes no teclado do telefone (ex: A/B/C se tornam 2).
