Grandstream GXW4224 - Guia Rápido

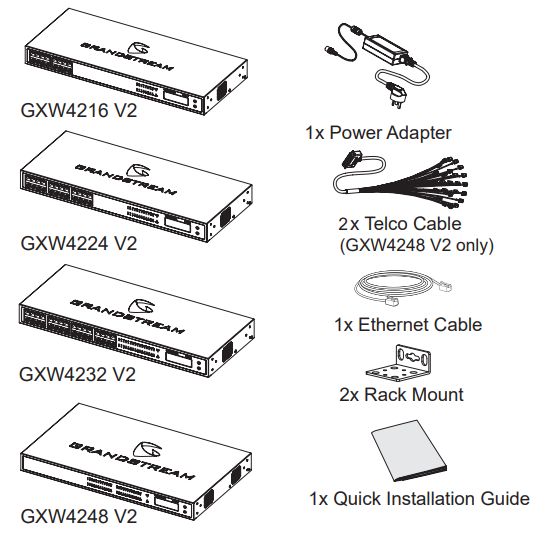

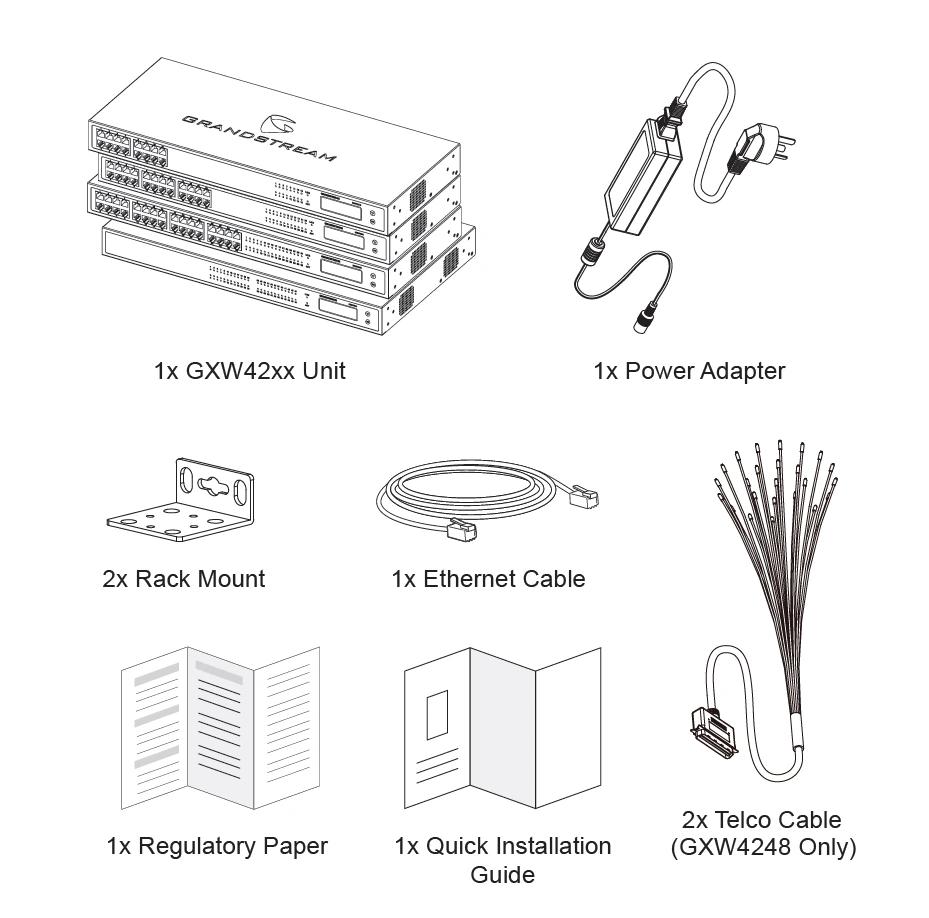

Verifique se o pacote contém: 1x Unidade GXW4224, 1x Cabo Ethernet RJ45, 1x Adaptador de Energia, 2x Suportes para Rack, 1x Guia de Instalação Rápida e 1x Documento Regulatório.

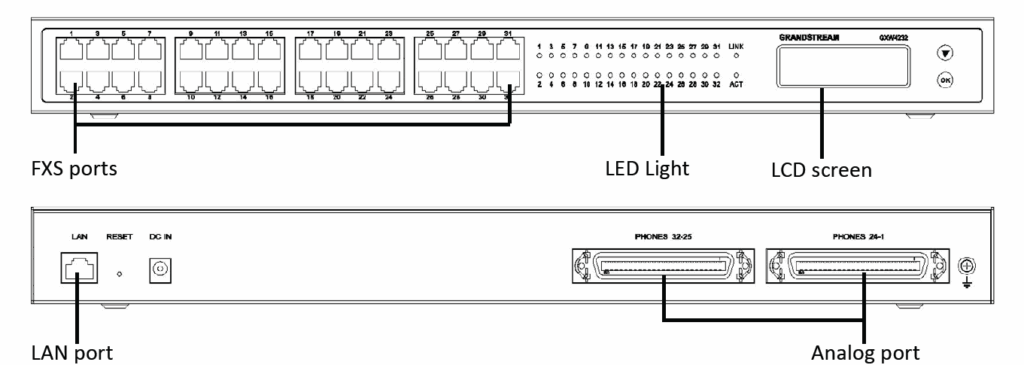

Conecte telefones analógicos de tom padrão à porta RJ21 do GXW4224 usando um cabo apropriado.

Insira um cabo Ethernet na porta WAN do GXW4224 e conecte a outra extremidade a um roteador ou modem.

Conecte o adaptador de energia ao GXW4224 e a uma tomada elétrica. O painel de exibição frontal indicará o status da unidade.

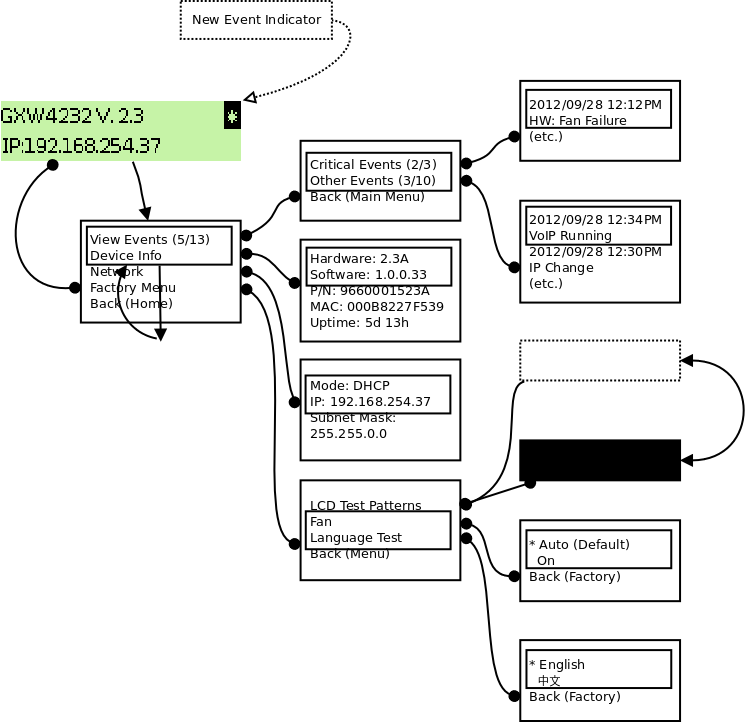

A série de gateways GXW42XX inclui uma tela LCD de 128x32 pixels para exibir informações básicas do sistema.

O menu é navegado usando o botão de seta para baixo para percorrer as opções.

Pressione o botão OK para selecionar uma opção do menu ou visualizar mais detalhes sobre um item.

Disque o número diretamente e aguarde 4 segundos, ou disque o número e pressione # para chamar imediatamente (se configurado).

Tire o fone do gancho, disque ******* para acessar o menu de voz, disque 047 e insira o endereço IP de destino (ex: 192*168*0*160).

Tire o fone do gancho, disque ***47 e insira o endereço IP de destino. Para especificar uma porta, use * (ex: 192*168*0*160*5062).

Para ligar entre telefones conectados ao mesmo gateway, disque ***7 seguido pelo número da porta de dois dígitos (ex: ***701 para a porta 1, ***724 para a porta 24).

Pressione o botão "flash" ou realize um "hook flash" (pressionar e soltar rapidamente o gancho) para colocar uma chamada em espera. Pressione novamente para retomar.

Durante uma chamada, pressione "flash", disque ***87, insira o número de destino e pressione #. Desligue para completar a transferência.

Pressione "flash", disque o número do terceiro participante. Após ele atender, converse e desligue para transferir a chamada original.

Durante uma chamada, pressione "flash" e disque para um terceiro participante. Quando ele atender, pressione "flash" novamente para unir todos na conferência.

Permite que várias portas FXS compartilhem uma única conta SIP. As chamadas recebidas são distribuídas entre as portas do grupo.

Na página web "FXS Ports", configure a conta SIP na primeira porta (ex: Porta 1) e defina seu "Hunting Group" como Active.

Para as outras portas que farão parte do grupo (ex: Portas 2, 3, 4), selecione 1 no campo "Hunting Group" para associá-las à Porta 1.

Escolha entre Linear (sempre tenta a porta de menor número disponível) ou Circular (distribui as chamadas em rodízio, "round-robin").

Conecte um telefone analógico a uma porta FXS e disque ******* para entrar no menu de configuração por voz (IVR).

Use a opção 001 para alternar entre os modos de rede: DHCP, IP Estático ou PPPoE.

Se o modo IP Estático for selecionado, use as opções 002 (IP), 003 (Máscara), 004 (Gateway) e 005 (DNS).

Use a opção 013 para definir o endereço IP do servidor de firmware para atualizações.

Escolha o protocolo de atualização (TFTP, HTTP, HTTPS) usando a opção 015.

O endereço IP da porta Ethernet pode ser obtido através do menu de voz (IVR), que anunciará os 12 dígitos do endereço.

Abra um navegador web e digite o endereço IP do gateway. Remova os zeros à esquerda de cada octeto (ex: 192.168.001.014 se torna 192.168.1.14).

O administrador tem acesso a todas as páginas de configuração, incluindo Configurações Avançadas, Perfis e Portas FXS.

No primeiro login com a senha padrão, o sistema exigirá que você defina uma nova senha para as contas de administrador, usuário e visualizador.

Se o gateway estiver atrás de um firewall, é recomendado usar um Servidor STUN. Configure o endereço do servidor em "Advanced Settings" e ative "NAT Traversal" como "Yes" nas páginas de Perfil.

Nas páginas de Perfil, defina a prioridade dos métodos de DTMF: in-audio, via RTP (RFC2833), ou via SIP INFO. A configuração deve corresponder ao seu servidor SIP.

Nas páginas de Perfil, organize a ordem de preferência dos codecs de voz, como PCMU/A (G.711), G.729, G.722, iLBC, entre outros.

Desconecte o cabo Ethernet. Localize o pequeno orifício de reset no painel traseiro, insira um pino e pressione por mais de 4 segundos para restaurar as configurações de fábrica.

Acesse o menu de voz (***), disque 099 e, quando solicitado, insira o endereço MAC do dispositivo codificado numericamente.

Para o comando IVR, converta as letras do MAC em números (ex: A=2, B=22, C=222). Por exemplo, 000b8200e395 se torna 0002228200333395.

Se o acesso for perdido, pressione o botão de reset durante a inicialização para entrar no modo de recuperação. O dispositivo usará o IP estático 192.168.1.234.
