Grandstream GXW4216 - Guia do Usuário

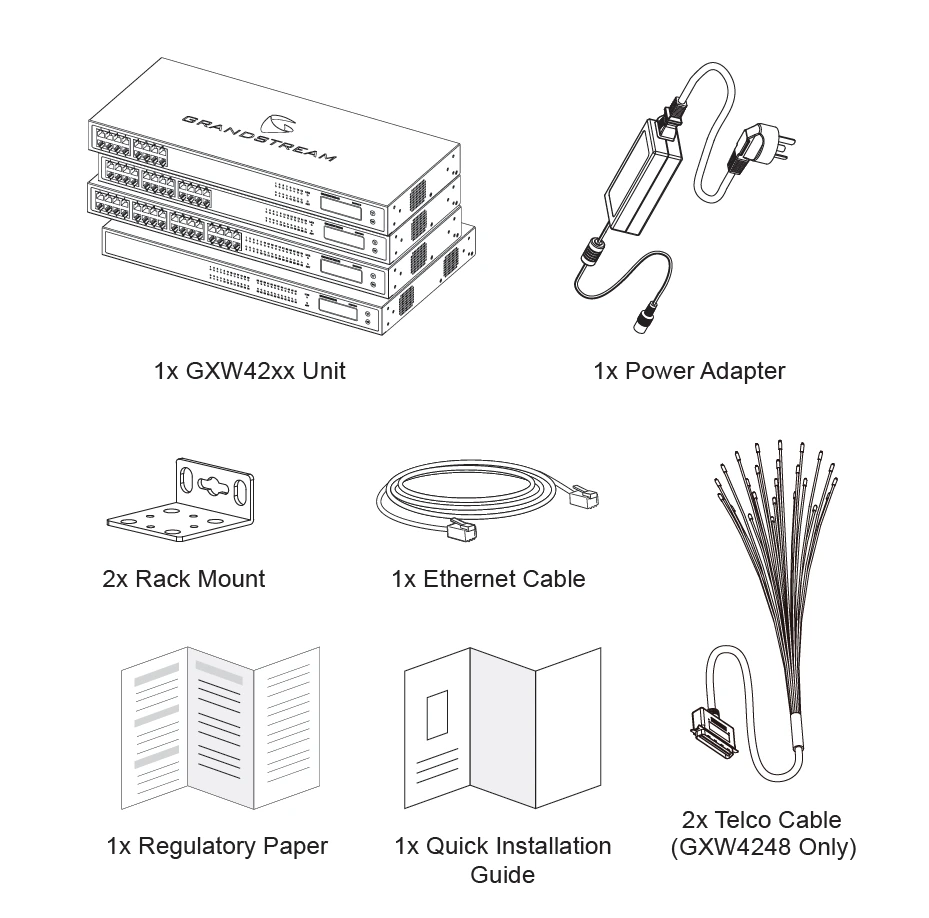

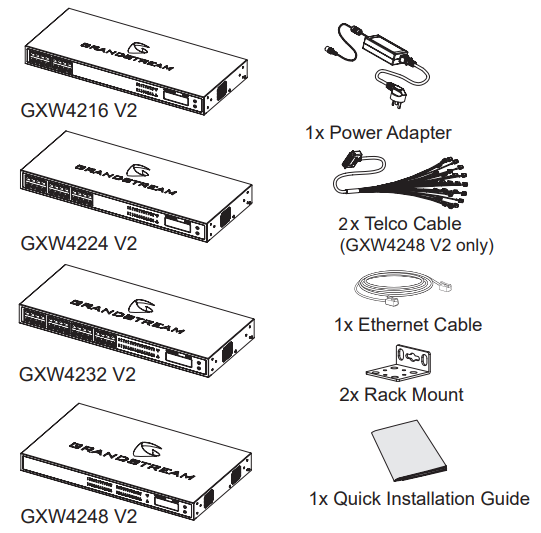

1x Unidade do dispositivo GXW4216.

1x Cabo Ethernet RJ45.

1x Adaptador de energia universal 12V 5A.

2x Suportes para montagem em rack.

1x Guia de Instalação Rápida e 1x Documento Regulatório.

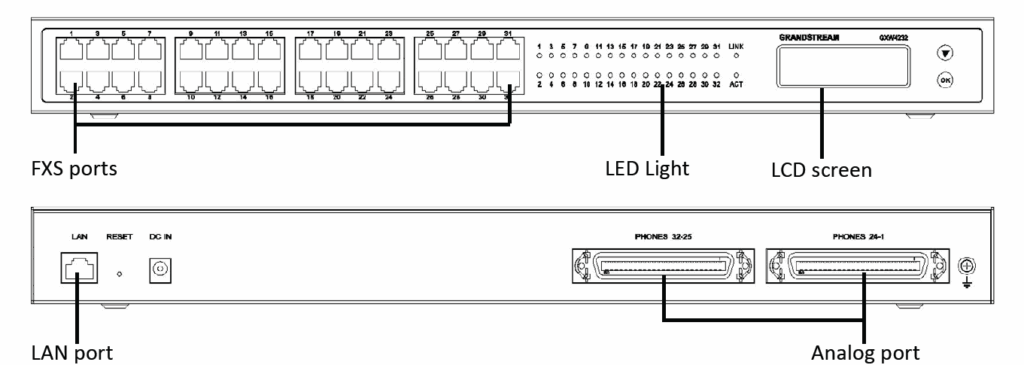

Conecte seus telefones analógicos à porta RJ21 do GXW4216 usando um cabo adaptador apropriado.

Insira um cabo Ethernet RJ45 na porta WAN do GXW4216 e conecte a outra extremidade a um roteador ou modem.

Conecte o adaptador de energia na entrada de energia do GXW4216 e em uma tomada elétrica.

Após ligar, o painel frontal indicará o status da unidade através dos LEDs.

Para o modelo GXW4216, apenas os primeiros 16 pares de pinos do conector RJ21 são utilizados.

Todas as luzes de LED são verdes quando ativas. O piscar lento dos LEDs FXS indica uma atualização de firmware ou provisionamento em andamento.

10M: LINK e ACT piscam (ACT mais rápido). 100M: LINK e ACT piscam na mesma velocidade. 1000M: Apenas o ACT pisca.

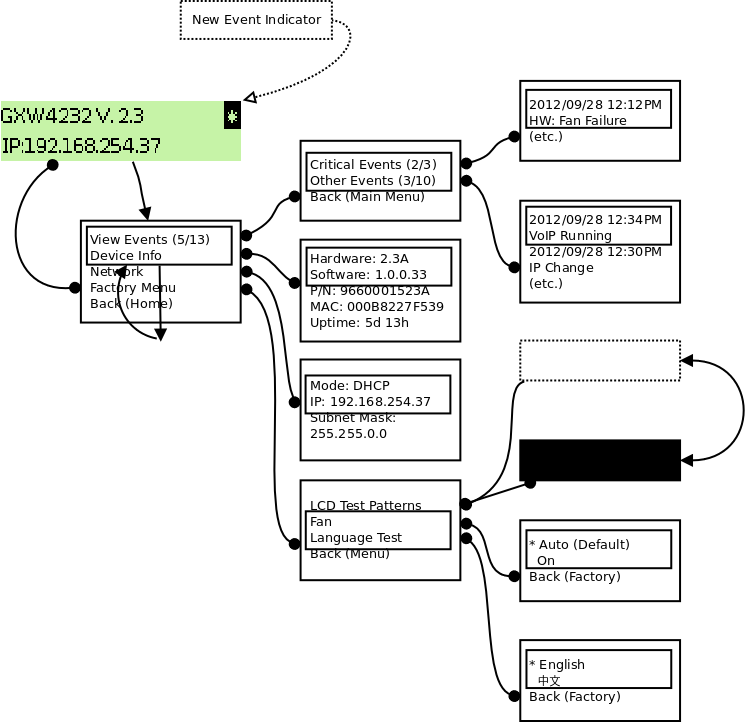

O gateway GXW4216 possui uma tela LCD de 128x32 pixels para exibir informações básicas do sistema.

Utilize o botão de seta para baixo para navegar entre as opções do menu.

Pressione o botão OK para selecionar uma opção ou visualizar detalhes, como o endereço IP do dispositivo.

Disque o número diretamente e aguarde 4 segundos (padrão) ou pressione a tecla # para iniciar a chamada (se configurado).

Tire o fone do gancho, disque ******* para acessar o menu de voz, depois disque 047 e insira o endereço IP de destino (ex: 192*168*0*160).

Tire o fone do gancho, disque ***47 e insira o endereço IP de destino. Para especificar uma porta, use * (ex: 192*168*0*160*5062).

Para ligar entre telefones conectados ao mesmo gateway, disque ***7XX, onde XX é o número da porta (ex: ***701 para a porta 1).

Pressione o botão "flash" no telefone analógico (ou use o gancho rapidamente) para colocar uma chamada em espera. Pressione novamente para retomar.

Durante uma chamada, pressione FLASH, disque ***87, insira o número de destino e pressione #. Desligue para completar.

Pressione FLASH para obter o tom de discagem e ligue para o terceiro participante. Após ele atender, desligue para transferir a chamada original.

Durante uma chamada, pressione FLASH e disque para o terceiro participante. Quando ele atender, pressione FLASH novamente para unir todos na conferência.

Permite que várias portas FXS compartilhem uma única conta SIP, distribuindo chamadas recebidas entre os membros do grupo.

Na página de configuração FXS Ports, configure a conta SIP na primeira porta (ex: Porta 1) e defina seu Hunting Group como Active.

Para as outras portas que farão parte do grupo, selecione o número da porta principal (ex: 1) no campo Hunting Group.

Escolha entre Linear (sempre tenta a primeira porta disponível) ou Circular (distribui as chamadas em rodízio) na página de Perfil.

Em um telefone analógico conectado, disque ******* para entrar no menu de voz.

Use a opção 001 para alternar entre os modos DHCP, IP Estático ou PPPoE.

Use as opções 002 (IP), 003 (Máscara), 004 (Gateway) e 005 (DNS) para configurar a rede manualmente.

Use a opção 013 para definir o endereço IP do servidor de firmware.

Use a opção 015 para escolher entre TFTP, HTTP ou HTTPS para atualizações.

Verifique o endereço IP do gateway no menu do display LCD.

Abra um navegador web em um computador na mesma rede e digite o endereço IP do gateway.

A senha de administrador padrão está impressa na etiqueta na parte de trás do dispositivo (para modelos V2). É obrigatório alterar a senha no primeiro login.

Desconecte o cabo de rede. Use um pino para pressionar e segurar o botão de reset (localizado em um pequeno orifício no painel traseiro) por mais de 4 segundos.

Disque *** para o menu de voz, depois disque 099 para a opção de reset.

Após o comando, você precisará inserir o endereço MAC do dispositivo codificado numericamente para confirmar. O dispositivo reiniciará com as configurações de fábrica.

A restauração de fábrica apagará todas as suas configurações. Faça um backup antes de prosseguir.
