GXW4108 - Guia Rápido

Conecte as linhas telefônicas físicas (PSTN) vindas de um PABX tradicional ou da central telefônica a estas portas.

Conecte esta porta à sua rede LAN interna ou à Internet para comunicação com o servidor SIP.

Conecte um computador a esta porta. O PC receberá um endereço IP do seu roteador/servidor DHCP, pois o GXW410x atua apenas como um switch.

Conecte o adaptador de energia fornecido na embalagem. Utilize o interruptor para ligar o dispositivo.

Pressione por 7 segundos para restaurar as configurações de fábrica do dispositivo.

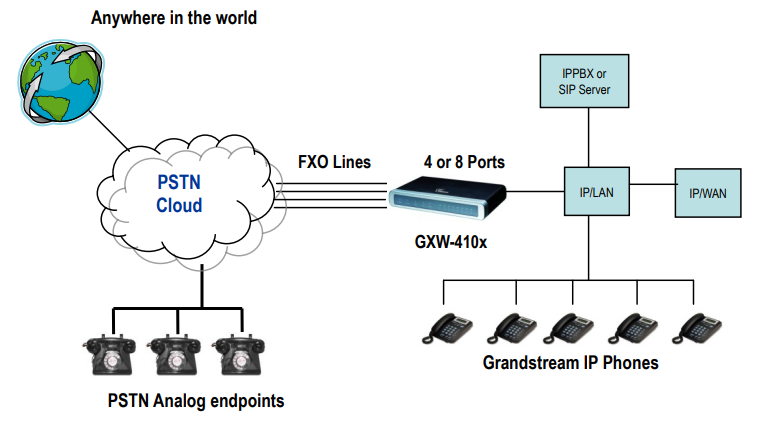

Neste cenário, o servidor SIP gerencia o registro e o controle de chamadas, enquanto o GXW410x processa a conversão de mídia entre chamadas IP e PSTN.

O GXW4108 atua como um endpoint, registrando-se no servidor SIP. As informações da conta, como ID de usuário SIP e senha, devem ser preenchidas na página de Canais.

Uma chamada de um telefone IP é enviada ao servidor SIP, que a encaminha para uma conta SIP no GXW4108. O gateway então disca o número em uma linha PSTN.

Uma chamada recebida em uma porta FXO é encaminhada para um ramal IP configurado. O servidor SIP então roteia a chamada com base em sua configuração ou sistema de URA.

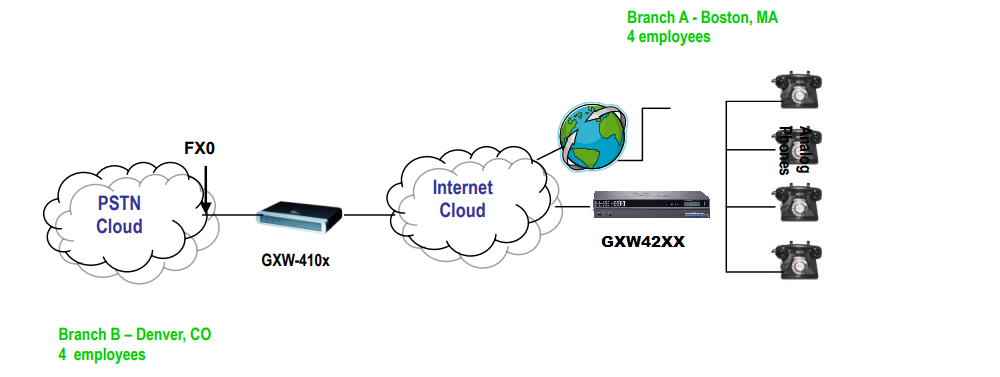

O GXW4108 pode ser usado com um gateway FXS (ex: GXW42xx) para originar e terminar chamadas entre IP e PSTN sem a necessidade de um servidor SIP.

No campo SIP Server de cada gateway, insira o endereço IP do outro. O registro SIP (SIP Registration) deve ser definido como "Não".

Um telefone analógico (no gateway FXS) disca um número PSTN. A chamada é roteada para o GXW4108, que disca o número na linha FXO para o destino PSTN.

Chamadas recebidas do PSTN no GXW4108 são roteadas automaticamente para o gateway FXS, fazendo o telefone analógico tocar.

Utilize a ferramenta Grandstream IP Discovery Tool para localizar o endereço IP do GXW4108 na sua rede local.

Após baixar e executar a ferramenta, clique no botão de busca para detectar os dispositivos. O IP aparecerá no campo de resultados.

Digite o endereço IP encontrado em seu navegador web para acessar a tela de login do gateway.

Após o login, você terá acesso à página de Configuração Básica e a todas as outras páginas de configuração.

Escolha entre DHCP para obter um IP automaticamente, IP Estático para configuração manual ou PPPoE para conexões DSL.

Se optar por IP Estático, preencha os campos: Endereço IP, Máscara de Sub-rede, Roteador Padrão e Servidores DNS.

Configure o Fuso Horário correto e o endereço de um Servidor NTP para sincronização automática de data e hora.

Defina os parâmetros de QoS para priorizar o tráfego de voz. Configure Layer 3 QoS (DiffServ) e Layer 2 QoS (802.1p/VLAN).

Na página de Contas, defina Account Active como "Yes" para habilitar o perfil SIP.

Insira o endereço IP ou o nome de domínio do seu servidor SIP ou provedor VoIP no campo SIP Server.

Preencha os campos SIP User ID, Authentication ID e Authen Password com as informações da sua conta SIP.

Habilite a opção SIP Registration para que o gateway se registre no servidor. Defina o tempo de expiração do registro em Register Expiration.

Configure o método de travessia de NAT (como STUN ou envio de pacotes UDP em branco, um tipo de Keep-alive) se o gateway estiver atrás de um firewall.

Ajuste as frequências e cadências para os tons de discagem, toque e ocupado para corresponder aos padrões da sua operadora local.

Use 1-stage para discagem direta (VoIP para PSTN) ou 2-stage para primeiro obter o tom da linha PSTN e depois discar. A maioria dos casos usa 1-stage.

Crie regras para manipular os números discados em chamadas de VoIP para PSTN. O padrão {x+} permite qualquer número.

Habilite métodos como Current Disconnect, Tone Disconnect ou Polarity Reversal para garantir que o gateway detecte quando uma chamada PSTN é encerrada.

Selecione o padrão de identificador de chamadas usado pela sua operadora (ex: Bellcore, ETSI-FSK) para que o nome/número do chamador seja detectado corretamente.

A ferramenta de Análise de Linha executa testes automáticos para determinar as configurações ideais para suas linhas PSTN, adequadas ao seu provedor de serviço ou PABX analógico.

Este teste detecta a impedância correta da linha para minimizar o eco que possa estar presente e melhorar a qualidade do áudio.

Detecta automaticamente os tons de progresso de chamada (discagem, ocupado, etc.) e o limiar de desconexão por corrente. Requer duas linhas PSTN para o teste.

Realiza um teste para identificar qual esquema de Caller ID está sendo usado pela sua operadora, necessitando de dois números de telefone para sua execução.

Após a conclusão dos testes, você pode optar por aplicar os resultados automaticamente à porta testada ou a todas as portas do gateway.

O firmware do GXW4108 pode ser atualizado via TFTP, HTTP ou HTTPS.

Na página de Manutenção, selecione o método e insira o caminho do servidor no campo Firmware Server Path (ex: firmware.grandstream.com).

Após salvar e reiniciar, o gateway contatará o servidor, baixará o novo firmware e o instalará automaticamente.

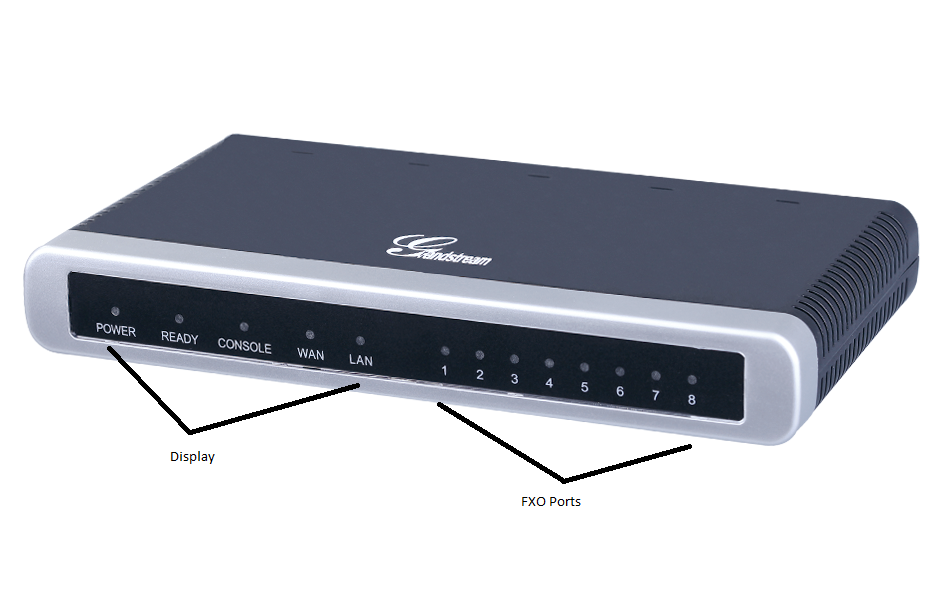

Durante a atualização, os LEDs piscarão. O processo pode levar de 20 a 30 minutos. Não desligue o dispositivo.

É recomendado baixar os arquivos de firmware e realizar a atualização a partir de um servidor TFTP/HTTP local em sua própria rede.

A restauração para os padrões de fábrica apagará permanentemente todas as informações de configuração. Faça um backup antes de prosseguir.

Para iniciar o procedimento, desconecte o cabo Ethernet da porta WAN do gateway.

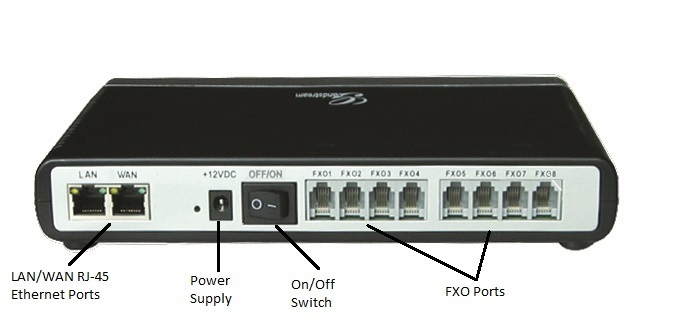

Encontre o pequeno orifício de reset no painel traseiro do GXW4108, localizado próximo ao conector de alimentação.

Com o dispositivo ligado, use um clipe de papel ou objeto similar para pressionar e segurar o botão de reset por aproximadamente 7 segundos.

Solte o pino. O dispositivo irá reiniciar com todas as configurações restauradas para os valores originais de fábrica.
