Grandstream GWN7832 - Manual do Usuário

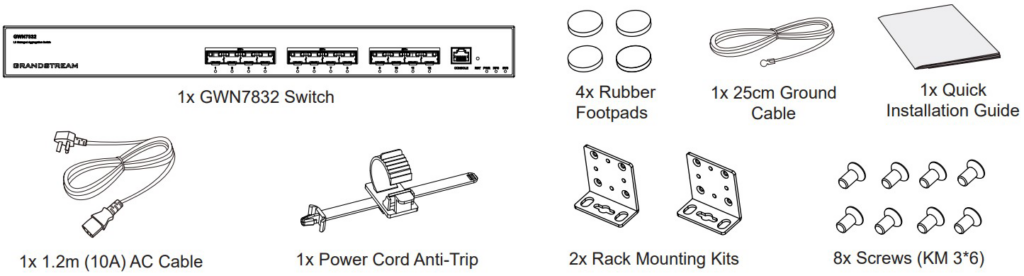

O pacote inclui o Switch GWN7832, cabo AC, suportes de montagem em rack, cabo terra, 4 pés de borracha e 2 orelhas de fixação.

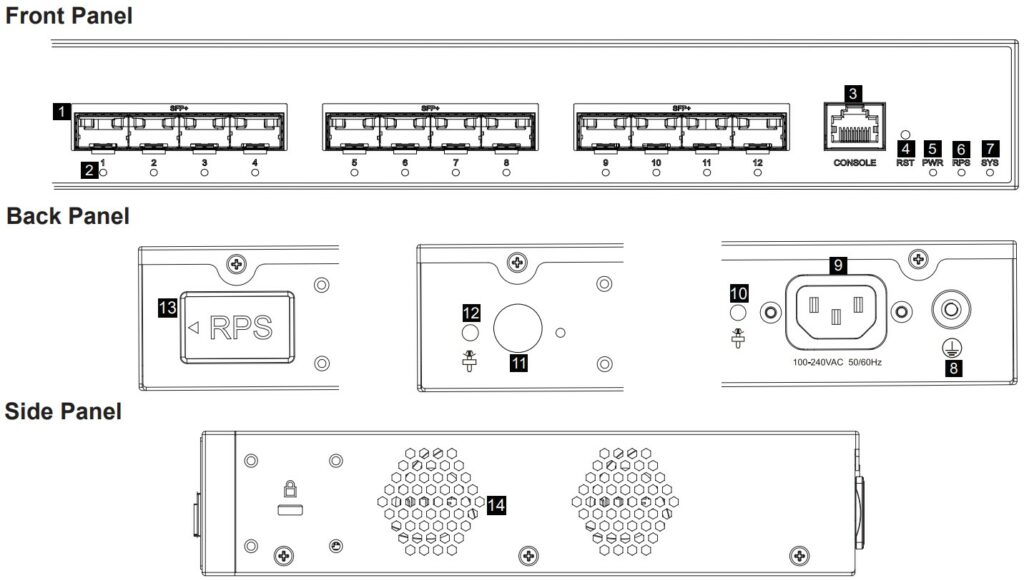

O GWN7832 possui 12 portas SFP+ de 10 Gbps, usadas para conexões de alta velocidade.

Uma porta Console (RJ45) usada para conectar um PC diretamente ao switch para gerenciamento via CLI.

Pinhole de Reset de Fábrica. Pressione por 5 segundos para restaurar as configurações padrão de fábrica.

LEDs de status do Sistema (SYS), Fonte de Alimentação Interna (PWR) e Fonte de Alimentação Redundante Externa (RPS).

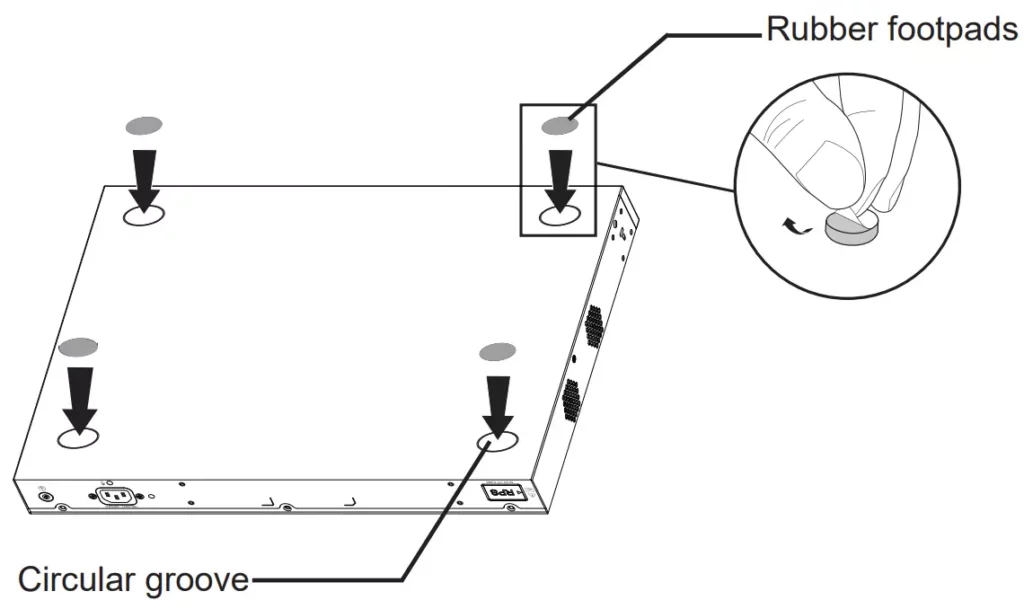

Cole os quatro pés de borracha nos sulcos circulares correspondentes na parte inferior do chassi.

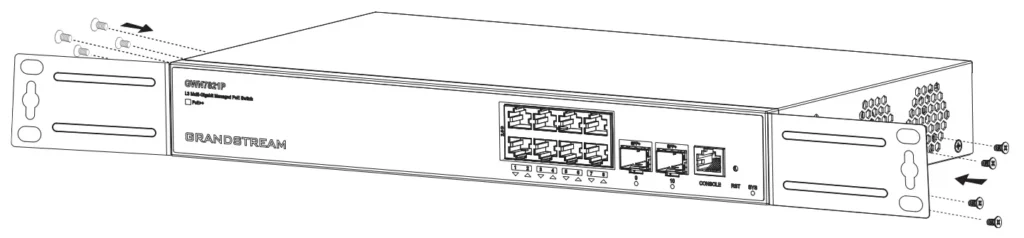

Instale os dois suportes de montagem em rack em formato de L nas laterais do switch e fixe-os com os parafusos fornecidos.

Verifique o aterramento e a estabilidade do rack. Coloque o switch na posição adequada.

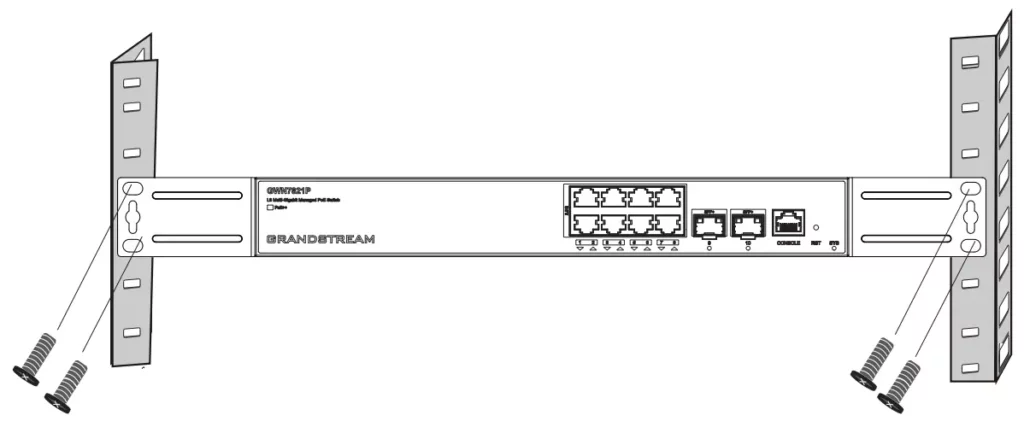

Fixe os suportes em L às guias do rack com parafusos (fornecidos por você) para garantir que o switch esteja instalado de forma estável e horizontal.

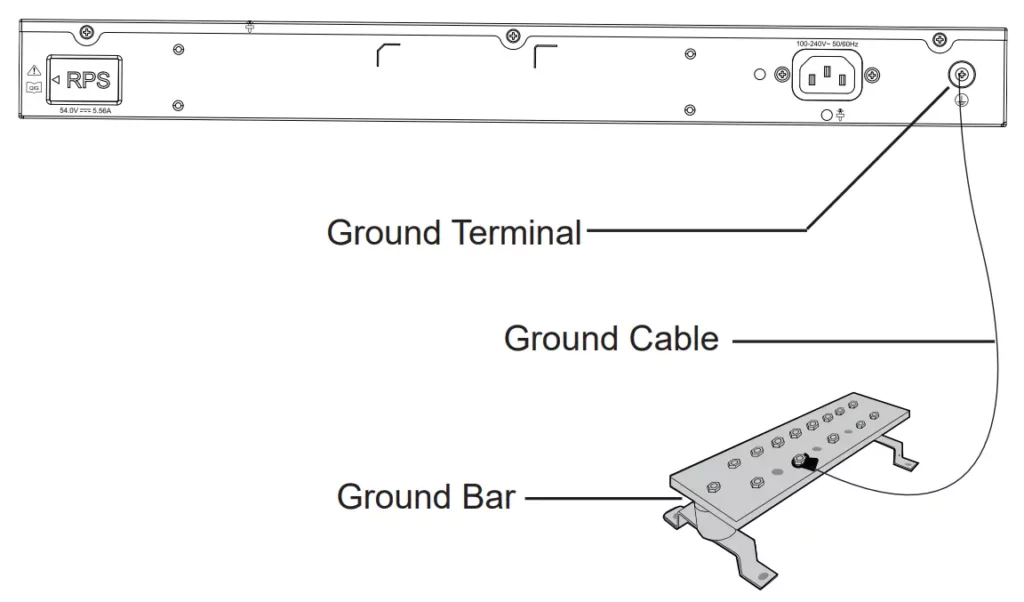

Remova o parafuso de aterramento na parte traseira, conecte uma extremidade do cabo terra e aperte o parafuso.

Conecte a outra extremidade do cabo terra a um dispositivo já aterrado ou diretamente ao terminal da barra de aterramento na sala de equipamentos.

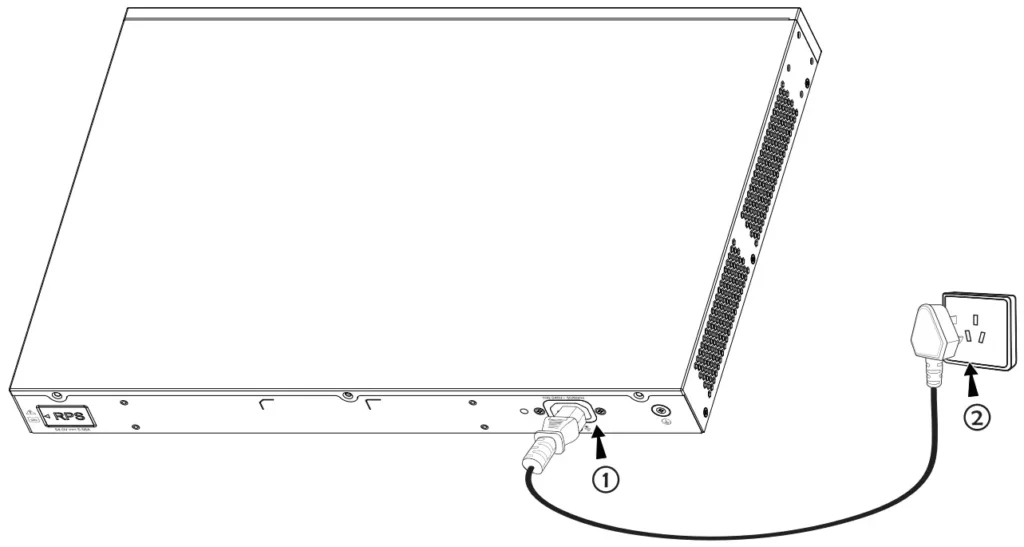

Conecte o cabo de energia ao switch e, em seguida, conecte-o ao sistema de alimentação elétrica da sala de equipamentos.

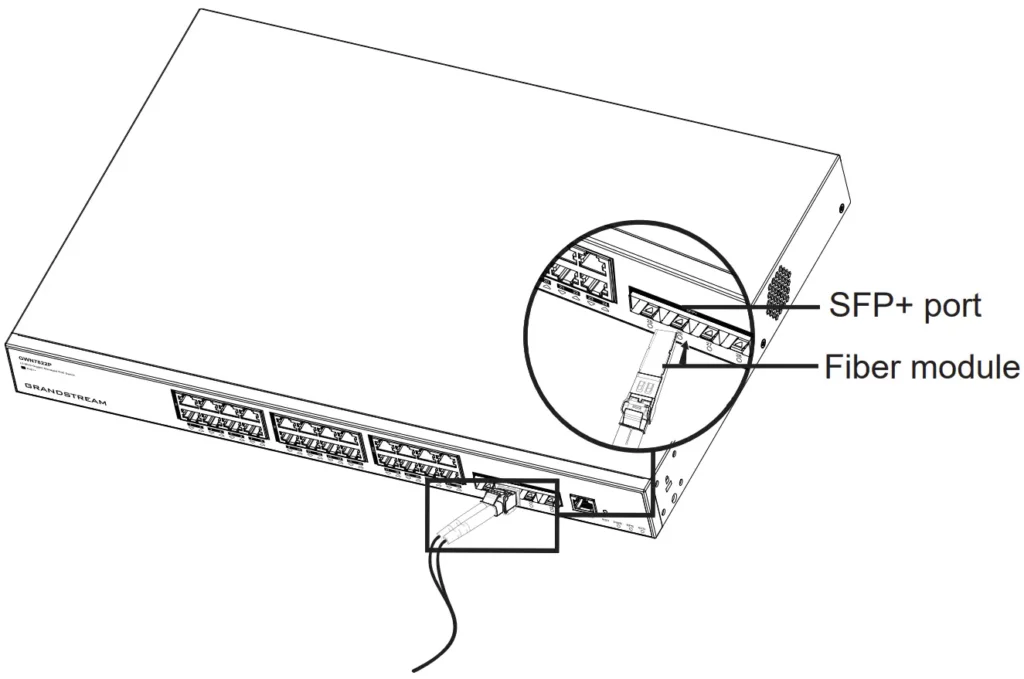

Insira o módulo de fibra SFP+ na porta do switch até que esteja firmemente encaixado. Conecte o cabo de fibra, observando a polaridade Rx e Tx.

Conecte a extremidade RJ45 do cabo console à porta Console do switch e a outra extremidade (DB9 ou USB) ao PC.

Verde Sólido: Inicializando. Azul Sólido: Uso normal. Vermelho Sólido: Falha na atualização. Vermelho Piscando: Reset de fábrica.

Desligado: Falha na porta. Verde Sólido: Porta conectada, sem atividade. Verde Piscando: Conectada, transferindo dados.

Um PC deve ser conectado a qualquer porta SFP+ do switch (usando um módulo RJ45 compatível) ou via porta Console.

Defina o IP do PC para 192.168.0.x (onde x=1-253) para estar na mesma sub-rede do switch (IP padrão: 192.168.0.254).

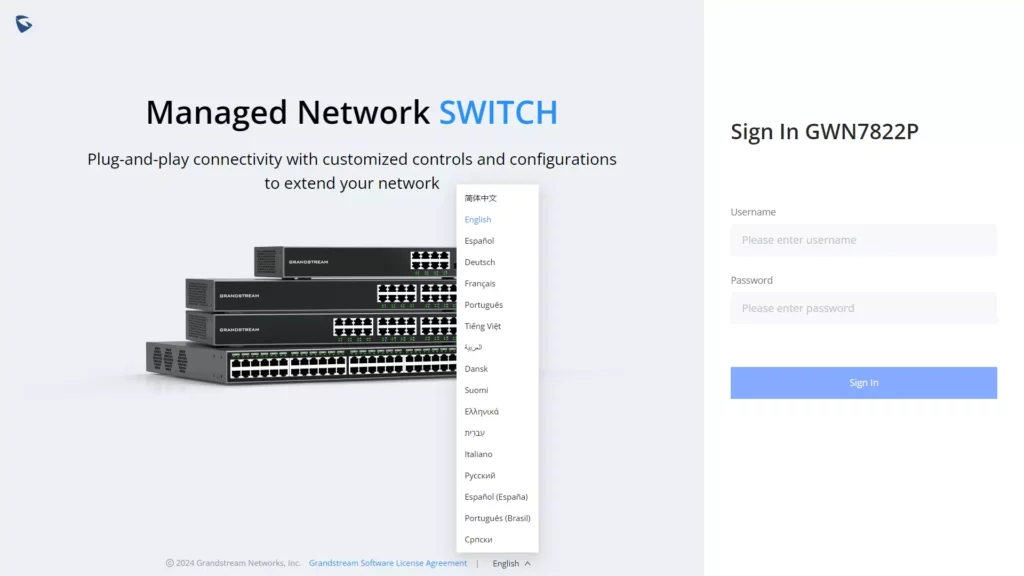

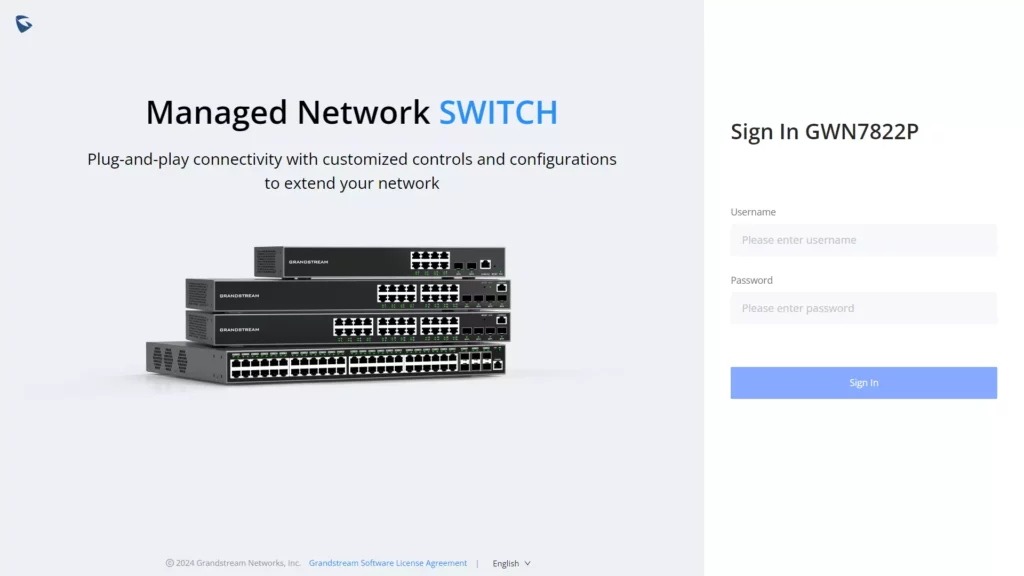

Digite https://<IP_DO_SWITCH> no navegador. Use o nome de usuário padrão "admin" e a senha aleatória encontrada no adesivo do switch.

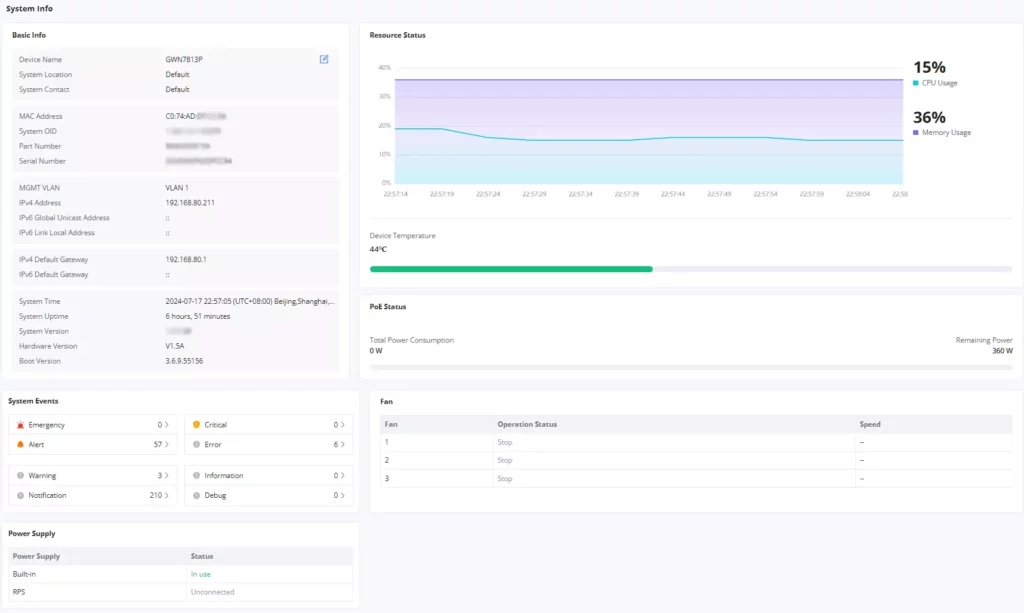

Exibe informações gerais do dispositivo, como Nome, Endereço MAC, Gateway Padrão, Hora do Sistema e Versão do Sistema.

Exibe em tempo real o uso da CPU e da Memória do switch.

Exibe o número total de eventos para cada categoria (Emergência, Alerta, Aviso, etc.).

A seção "Port Info" exibe visualmente o status e a velocidade de cada porta, usando cores diferentes para estados e velocidades.

A seção "Estatísticas" oferece métricas detalhadas de tráfego. Para portas SFP+, a seção "Fiber Info" exibe detalhes como perda de sinal, temperatura e potência RX/TX.

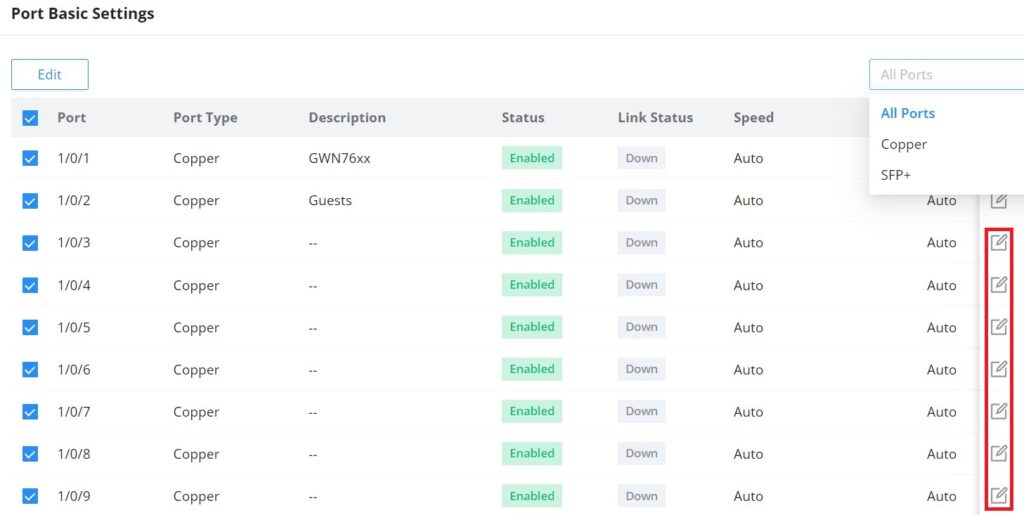

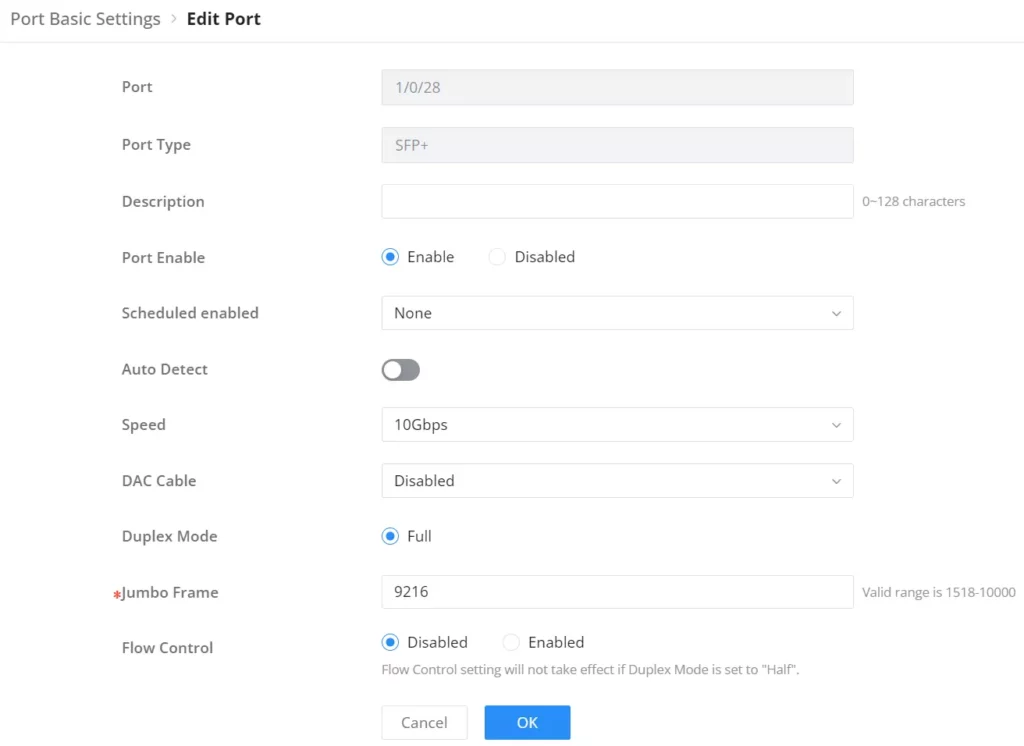

Defina se a porta está habilitada e a velocidade. Para SFP+, as opções incluem Auto, 100Mbps, 1000Mbps, 2.5Gbps e 10Gbps (padrão: 10Gbps).

Portas ópticas suportam apenas modo Full-duplex. Defina o Controle de Fluxo (padrão: Desabilitado) para evitar perda de pacotes em caso de congestionamento.

Especifique o tamanho do Jumbo Frame. O intervalo válido é de 1518 a 12288 (padrão: 9216).

Permite agrupar portas logicamente sob um ID para facilitar configurações em lote e identificação de uso.

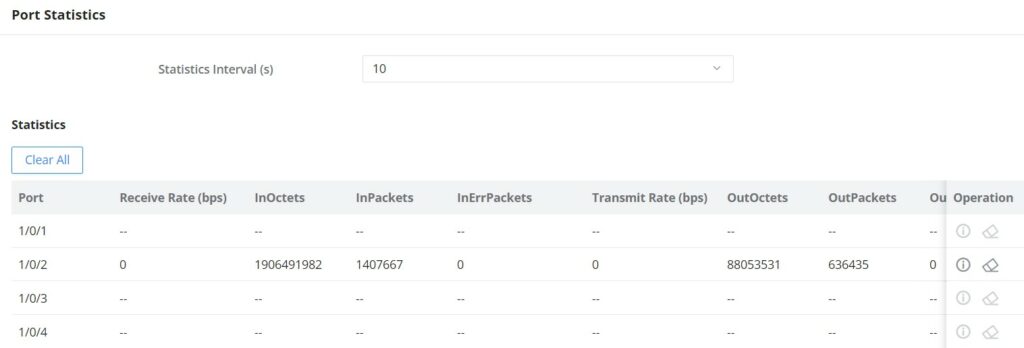

Exibe em tempo real o fluxo de dados, incluindo Octetos, Pacotes, Taxa de Transmissão e erros, útil para monitoramento e solução de problemas.

LAG agrupa portas físicas para criar um único caminho de dados de alta largura de banda, aumentando a confiabilidade e compartilhando a carga de tráfego.

Selecione o modo de balanceamento: baseado apenas no Endereço MAC ou baseado na combinação de Endereço IP/MAC.

O tipo pode ser Estático (sem negociação) ou LACP (Link Aggregation Control Protocol), que negocia com a porta remota para maior confiabilidade.

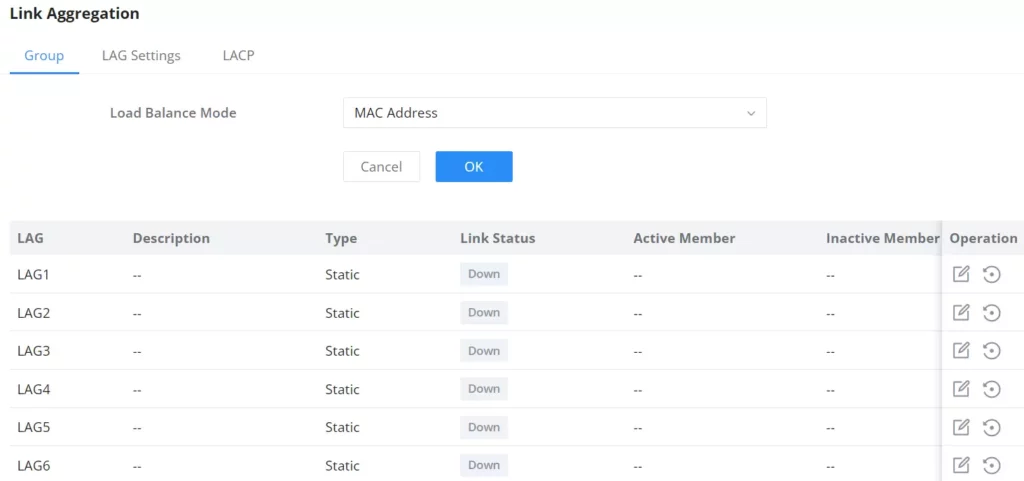

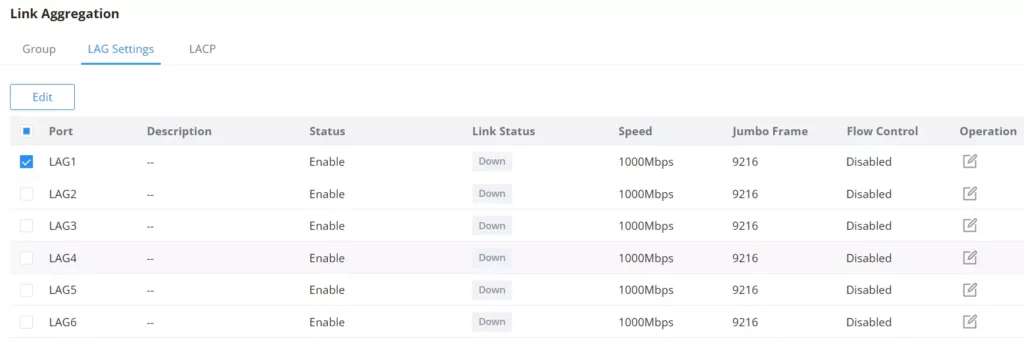

É possível habilitar o grupo LAG, adicionar uma descrição e especificar a velocidade e o controle de fluxo para o link agregado.

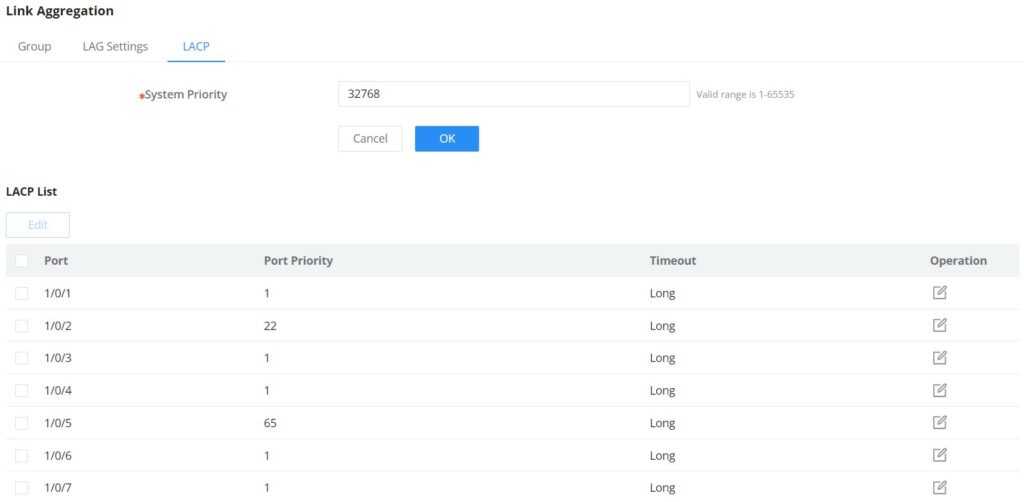

Defina a Prioridade do Sistema LACP (padrão: 32768) e o Tempo Limite para recebimento de pacotes LACP (Curto: 3s, Longo: 90s).

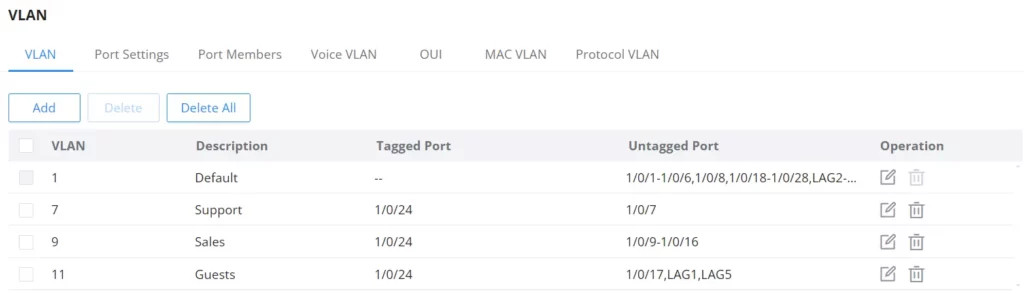

VLANs segmentam o tráfego. O ID de VLAN válido varia de 2 a 4094. VLANs 0, 1 e 4095 são reservadas pelo sistema.

Defina o tipo de link: Trunk (para interconexão de switches), Access (para dispositivos finais), Hybrid ou QinQ (para "double tagging").

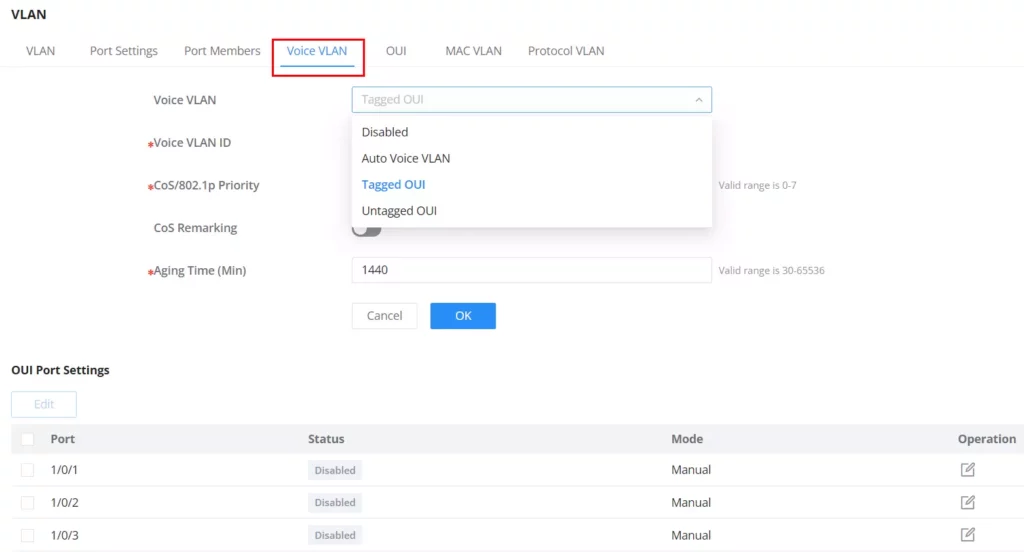

VLAN dedicada para tráfego de voz, garantindo priorização e minimizando latência e jitter para comunicações claras.

PVLAN oferece isolamento de tráfego aprimorado dentro do mesmo domínio VLAN, útil em ambientes compartilhados.

Associe VLANs (Primária, Isolada, Comunidade) e defina o modo de porta (Promíscuo, Host, Comunidade) para controlar a comunicação.

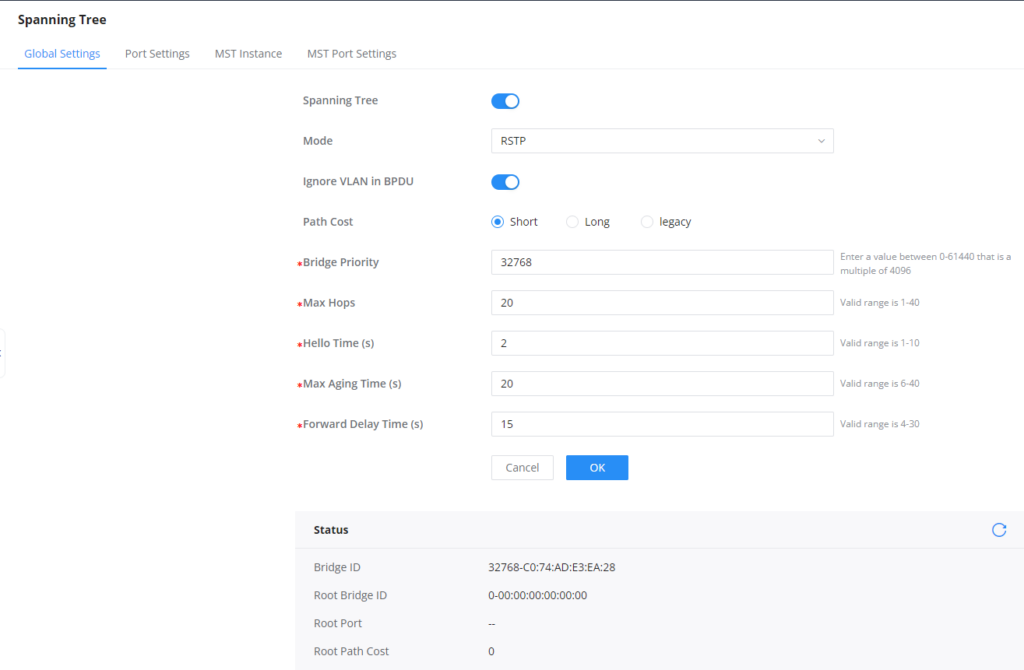

O STP detecta e bloqueia loops na rede, garantindo uma topologia livre de anéis para evitar duplicação e encaminhamento infinito de pacotes.

Selecione o modo: STP (padrão), RSTP (convergência rápida), MSTP (múltiplas instâncias por VLAN) ou PVST(+)/RPVST(+).

A Prioridade de Bridge (padrão: 32768) determina o root bridge. O Custo de Caminho define a métrica para seleção da melhor rota.

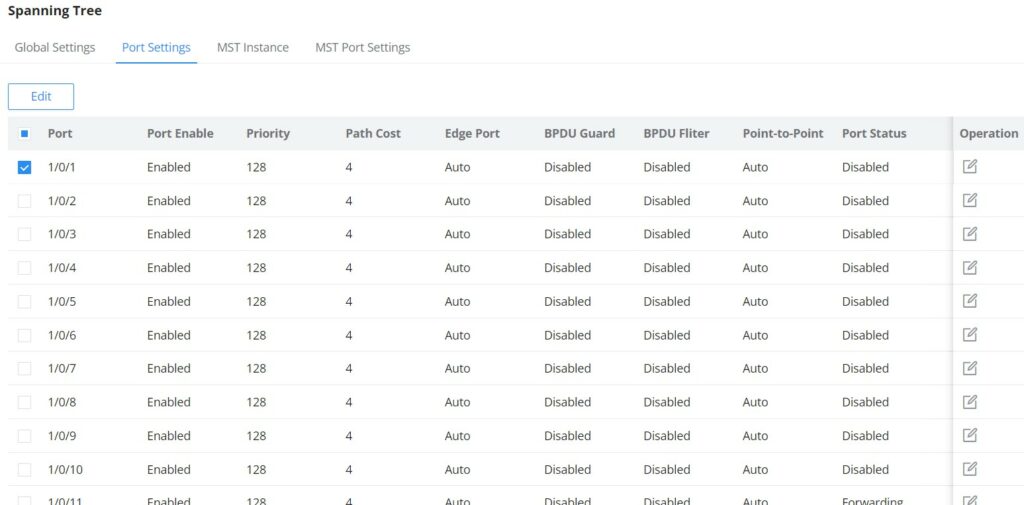

Defina a porta como Porta de Borda (Edge Port) para conexão rápida a terminais. Use BPDU Guard e Root Protection para segurança.

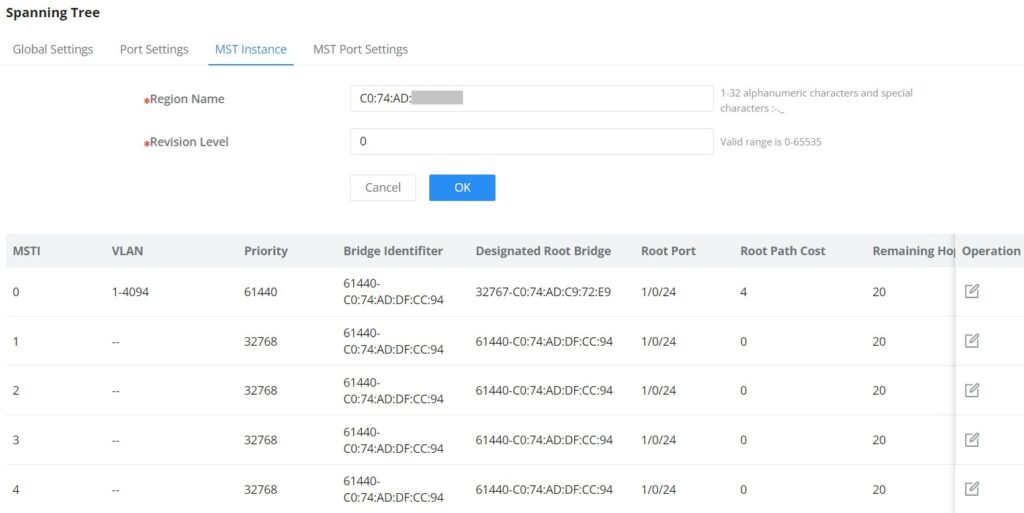

O MSTP permite mapear o tráfego de diferentes VLANs em até 64 instâncias MST independentes, otimizando o uso de recursos.

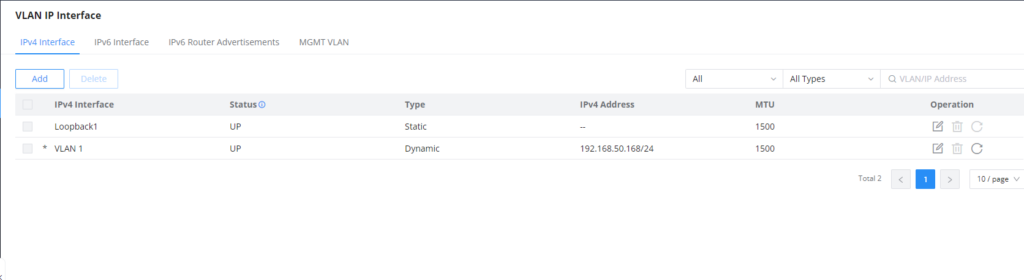

Interface virtual Layer 3 usada para permitir a comunicação entre diferentes VLANs (roteamento inter-VLAN). Pode ser configurada com IP Estático ou DHCP.

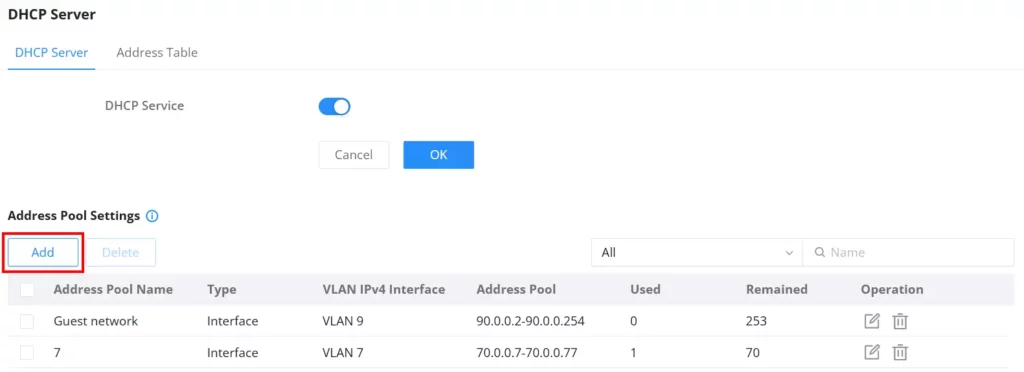

Ao criar uma Interface IP VLAN estática, você pode vincular um Servidor DHCP para que os hosts obtenham endereços IP automaticamente.

Ajuda a encaminhar mensagens DHCP entre clientes e servidores localizados em sub-redes diferentes.

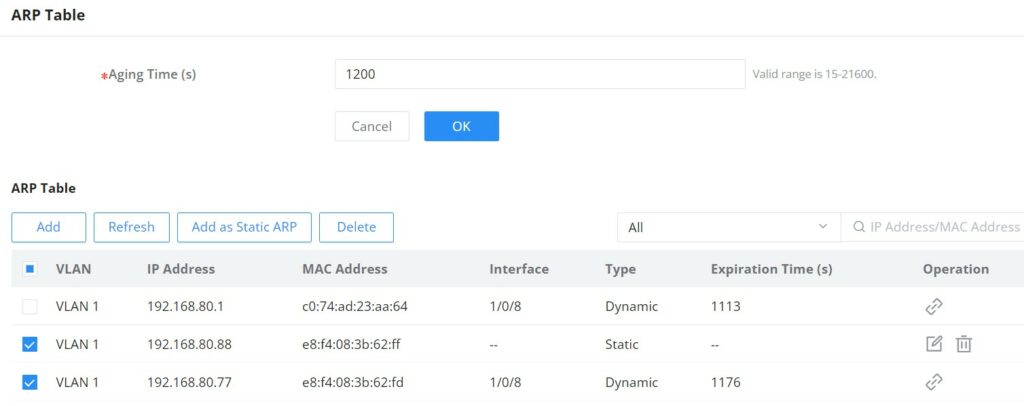

O protocolo ARP resolve endereços IP para MAC. A tabela armazena entradas dinâmicas (aprendidas) e estáticas (configuradas manualmente).

Protocolo fundamental no IPv6 que substitui o ARP e a descoberta de roteador ICMP do IPv4, usado para resolução de endereços IPv6.

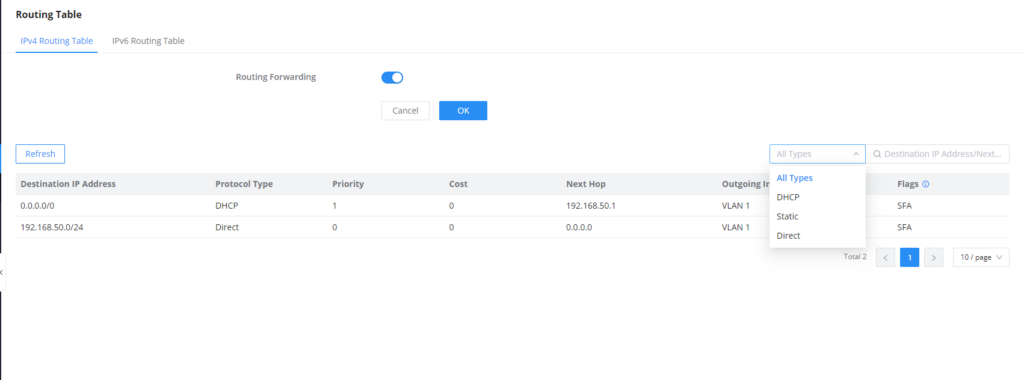

A tabela armazena as melhores rotas. Habilite o Encaminhamento de Roteamento para que o switch atue como dispositivo Layer 3.

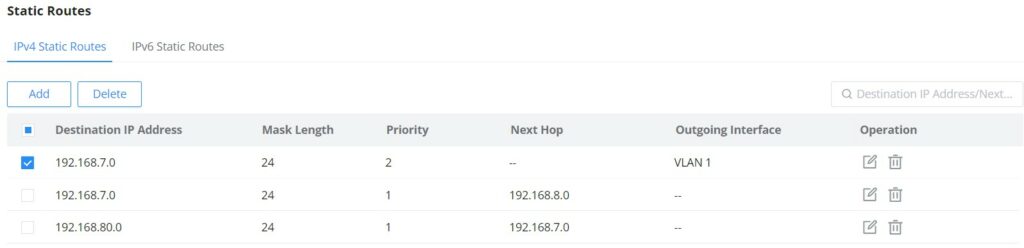

Rotas configuradas manualmente pelo administrador, úteis para redes simples ou para garantir desempenho em aplicações importantes.

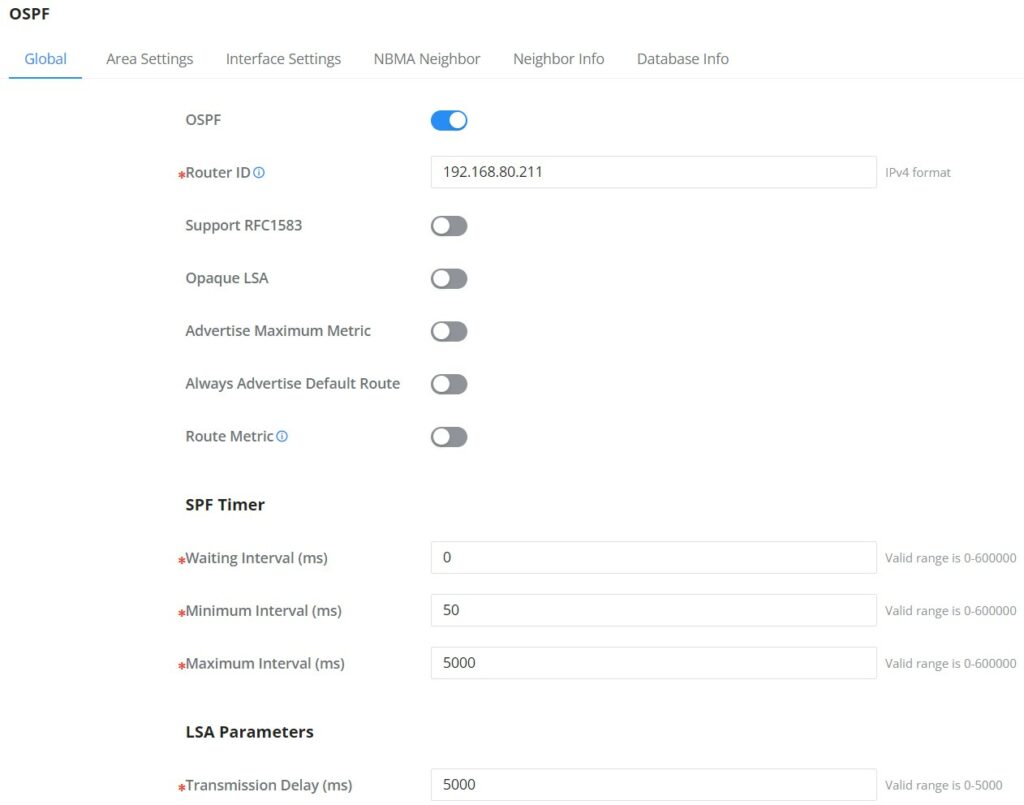

Habilite o OSPF, um protocolo de roteamento de estado de link, e defina o ID do Roteador para iniciar o processo.

Configure as áreas OSPF. A Área 0.0.0.0 é a área backbone e é obrigatória em toda rede OSPF.

Visualize os vizinhos OSPF e a Base de Dados de Estado de Link (LSDB), que contém todos os anúncios LSA usados para calcular as melhores rotas.

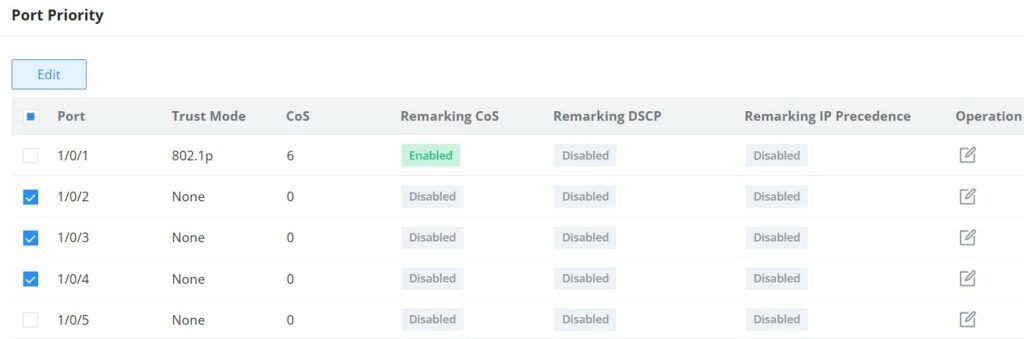

Define o modo de confiança (Trust Mode) para priorizar pacotes com base em CoS, DSCP ou IP-Precedence.

Realiza a conversão entre a prioridade QoS do pacote (CoS, DSCP, IP) e a prioridade interna do dispositivo (local priority).

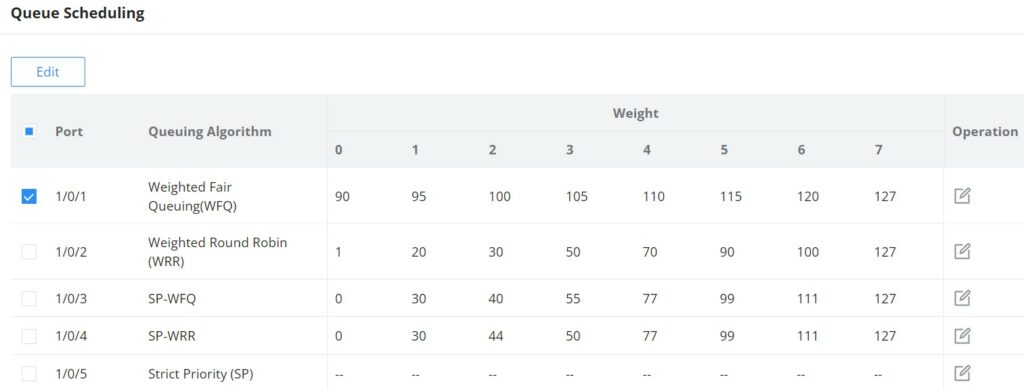

Determina a ordem de processamento dos pacotes em caso de congestionamento, usando algoritmos como Strict Priority (SP), Weighted Round Robin (WRR) e Weighted Fair Queuing (WFQ).

Restringe o fluxo de serviço dos usuários, limitando a taxa máxima de envio de pacotes para evitar congestionamento.

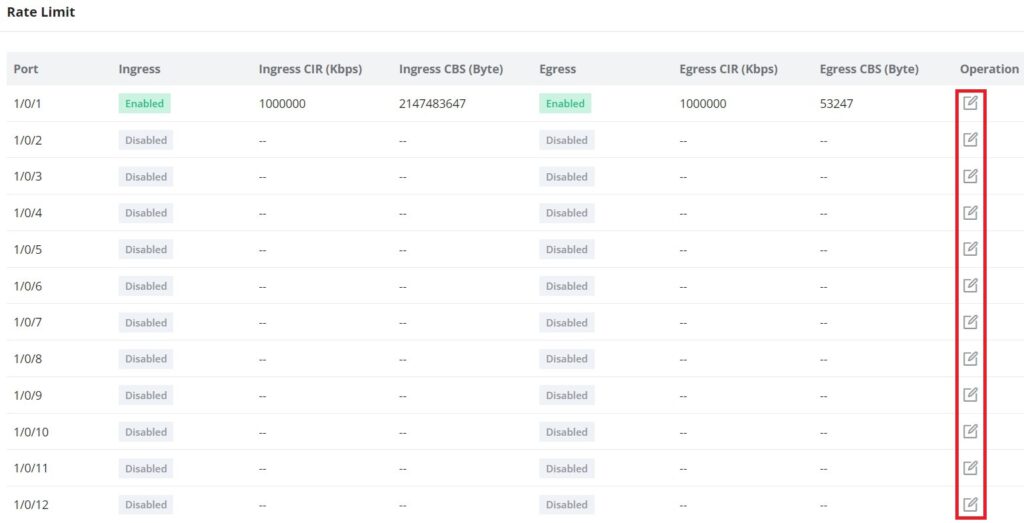

Limita a taxa total de pacotes enviados ou recebidos em uma interface, configurando a Taxa de Informação Comprometida (CIR) e o Tamanho de Burst Comprometido (CBS).

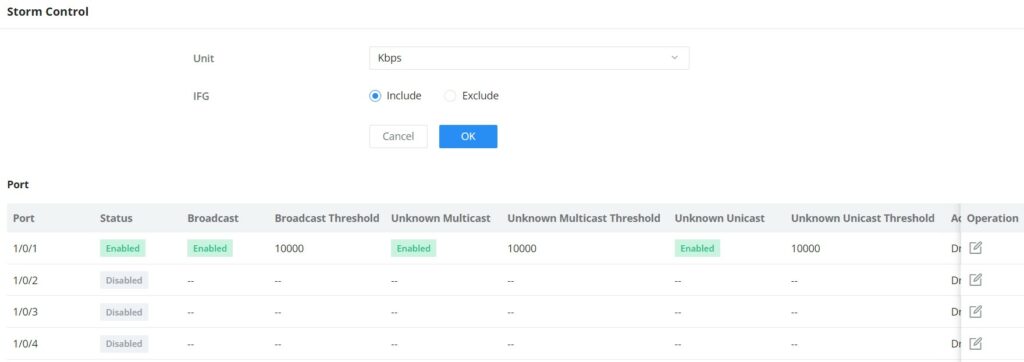

Limita a taxa de pacotes de broadcast, multicast desconhecido e unicast desconhecido para prevenir tempestades de broadcast.

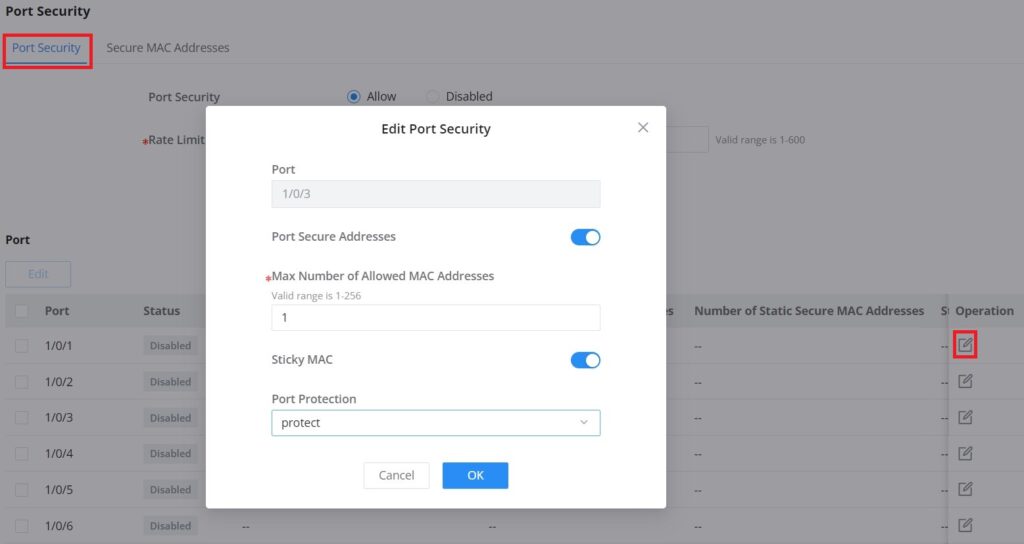

Converte endereços MAC aprendidos em endereços seguros (Dinâmico, Estático, Sticky MAC) para bloquear usuários não autorizados.

Permite o isolamento de dados Layer 2 entre portas que pertencem à mesma VLAN, aumentando a segurança.

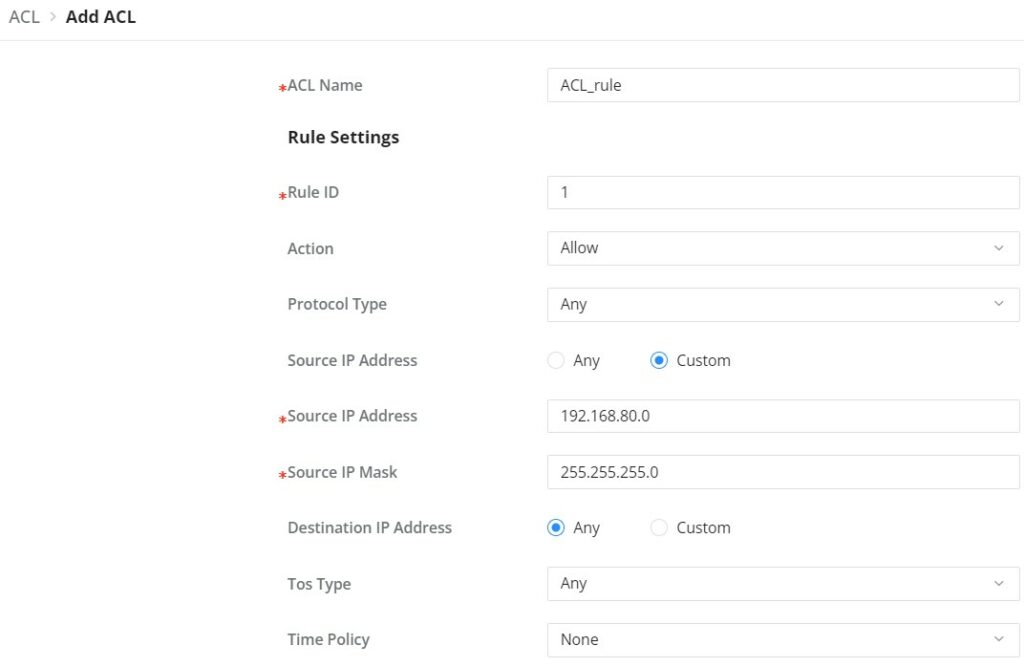

Filtra pacotes com base em regras (endereço de origem/destino, porta, etc.). As ações podem ser Drop, Allow, Shut Down ou Redirect to Interface.

IPSG e DAI defendem contra ataques de falsificação de IP/MAC, verificando a correspondência das informações do pacote ARP com a tabela de vinculação.

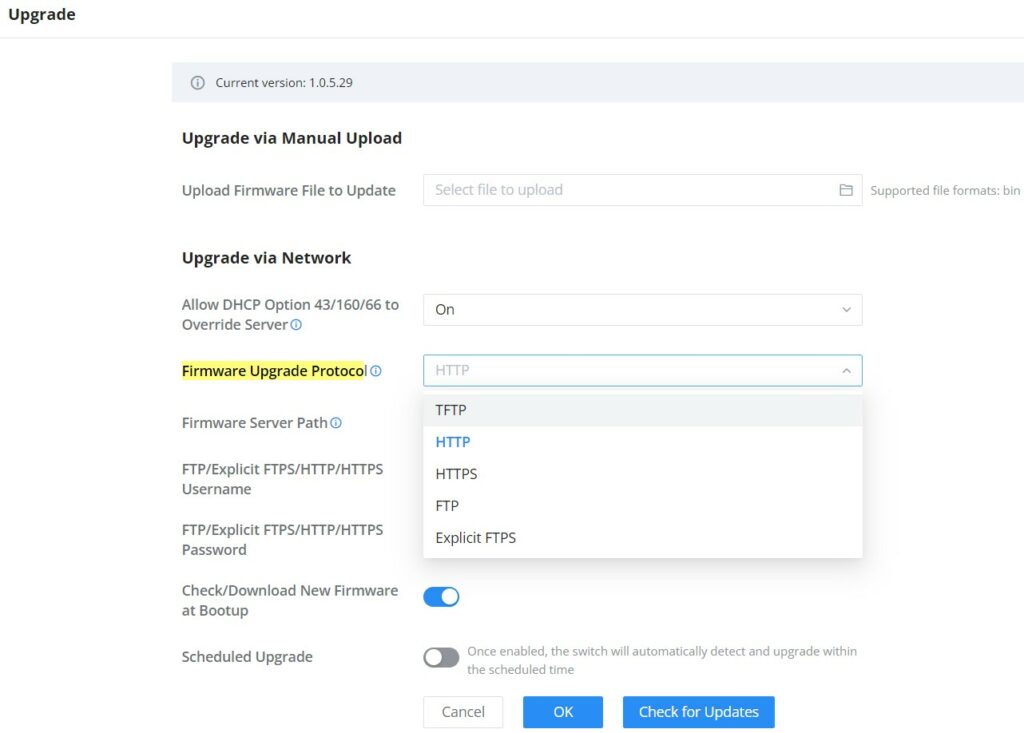

Suporta upload manual de arquivo BIN ou atualização via rede usando TFTP, HTTP, HTTPS, FTP ou Explicit FTPS.

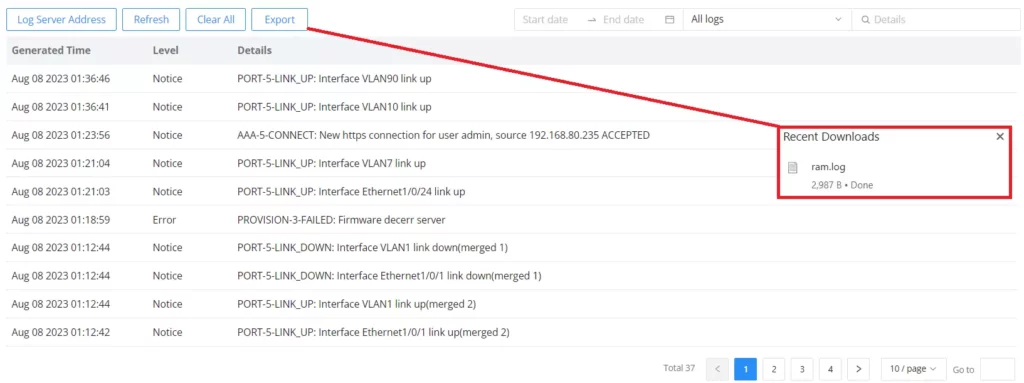

Lista todos os logs gerados. É possível configurar um Servidor de Logs remoto para centralizar o monitoramento.

Use Ping para verificar a conectividade e Traceroute para mapear o caminho e o número de saltos até um destino.

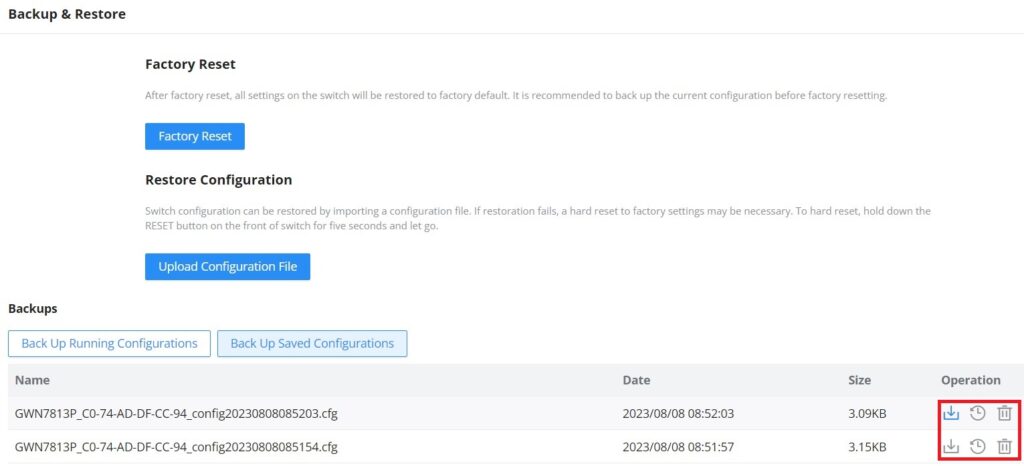

Restaure o switch para as configurações de fábrica ou carregue um arquivo de configuração salvo anteriormente (backup).

Recurso que coleta rapidamente informações de depuração (logs e configurações) em um arquivo para facilitar o suporte técnico.
