Grandstream GWN7830 - Guia do Usuário

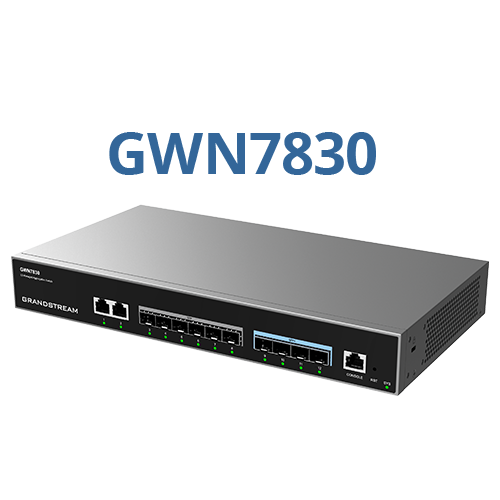

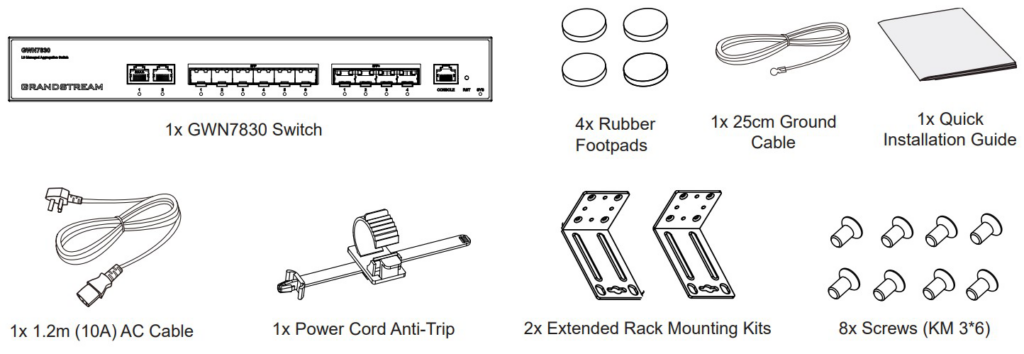

Unidade principal do switch gerenciável GWN7830.

Cabo AC de 1.2m (10A) para conexão à tomada elétrica.

Cabo de aterramento de 25 cm.

Quatro pés de borracha para instalação em desktop.

Dois kits de montagem em rack e 8 parafusos (PM 3*6).

Uma presilha de segurança para evitar desconexão acidental do cabo de energia.

Guia de Instalação Rápida.

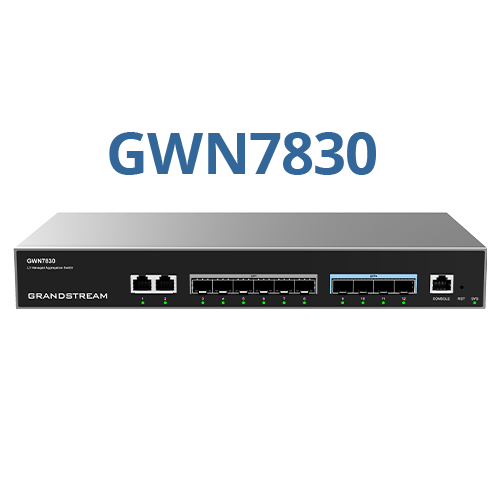

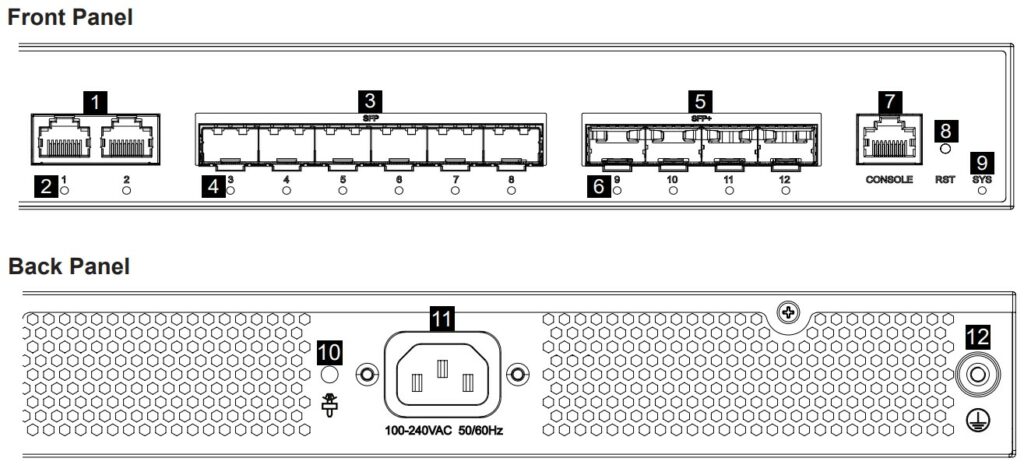

Duas portas Ethernet RJ45 (10/100/1000Mbps) para conexão de terminais.

Seis portas SFP de 1 Gbps.

Quatro portas SFP+ de 10 Gbps.

Porta Console (1x) usada para conectar um PC diretamente ao switch para gerenciamento.

Pino de Reset de Fábrica. Pressione por 5 segundos para restaurar as configurações padrão de fábrica.

Indicador LED de status do sistema.

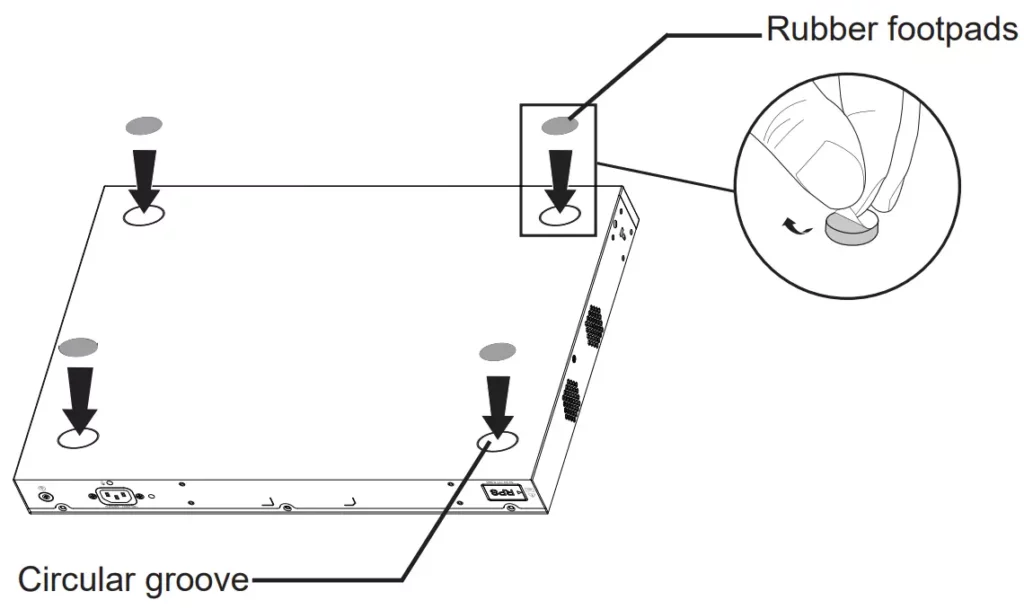

Coloque o switch em uma superfície estável. Remova o papel protetor dos quatro pés de borracha e cole-os nas ranhuras circulares correspondentes na parte inferior do chassi.

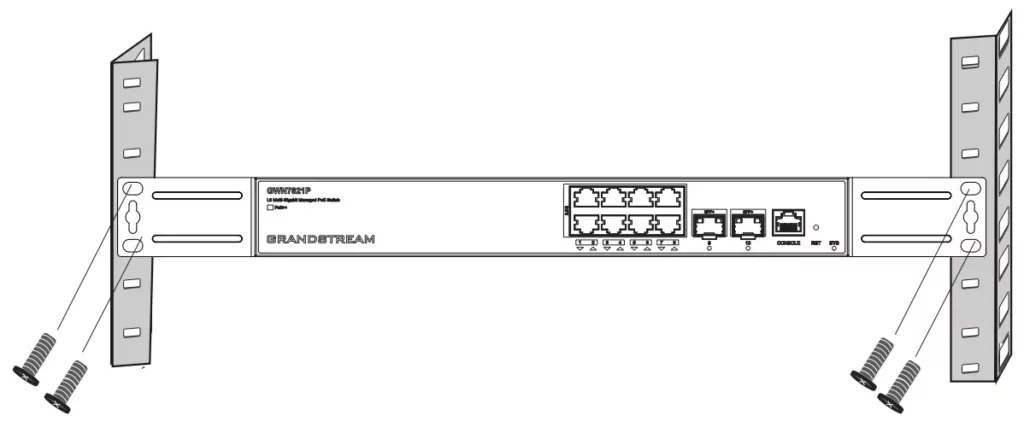

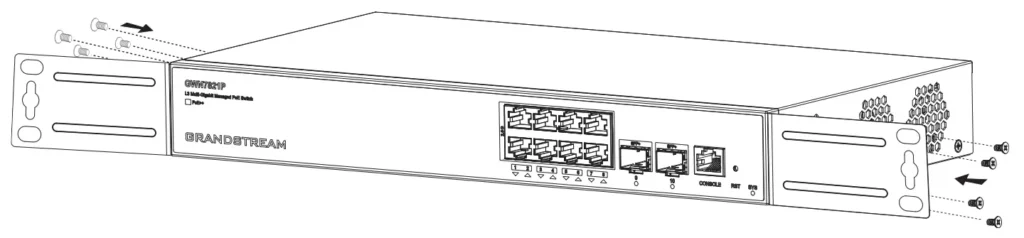

Instale os dois suportes de montagem em L nas laterais do switch usando os parafusos fornecidos. Fixe os suportes às guias do rack para garantir a instalação estável e horizontal.

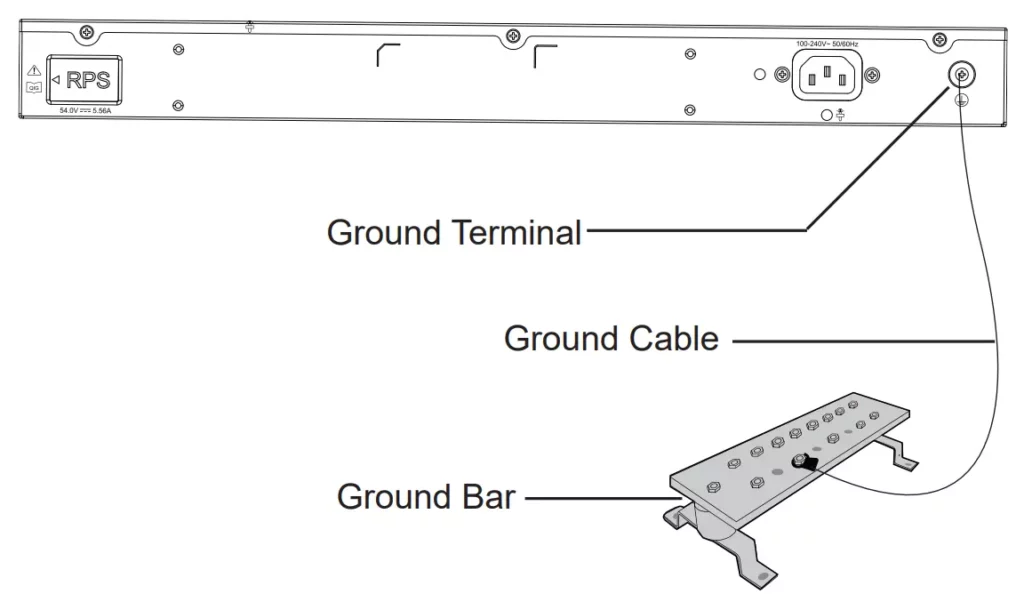

Remova o parafuso terra na parte traseira, conecte uma extremidade do cabo terra e aperte. Conecte a outra extremidade a um dispositivo aterrado ou à barra terra da sala de equipamentos.

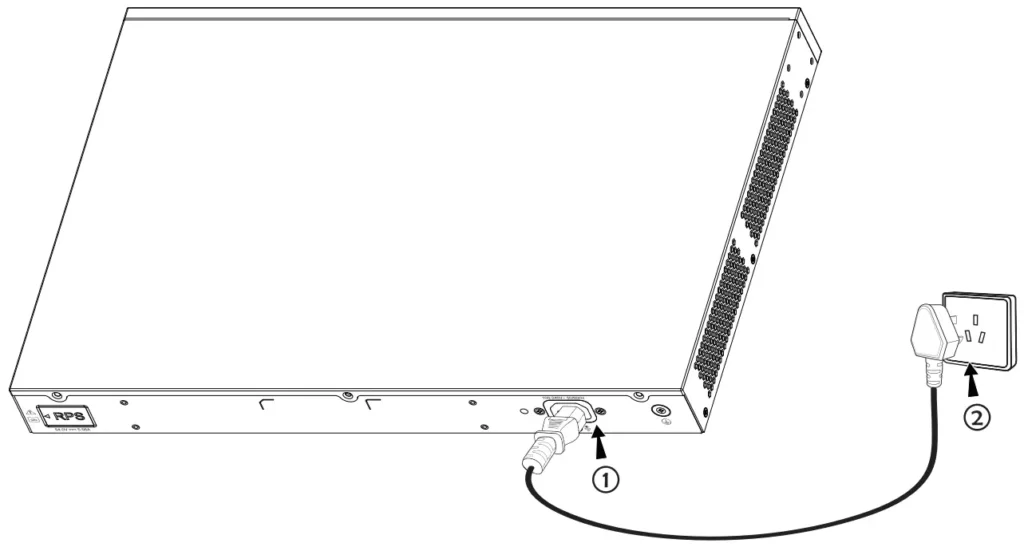

Conecte o cabo de energia ao switch primeiro e, em seguida, conecte-o ao sistema de alimentação elétrica da sala de equipamentos.

Conecte cabos de rede RJ45 ou módulos de fibra SFP/SFP+ nas portas correspondentes. Verifique o LED da porta para confirmar a conexão normal.

Se nenhum servidor DHCP estiver disponível, o endereço IP padrão do GWN7830 é 192.168.0.254.

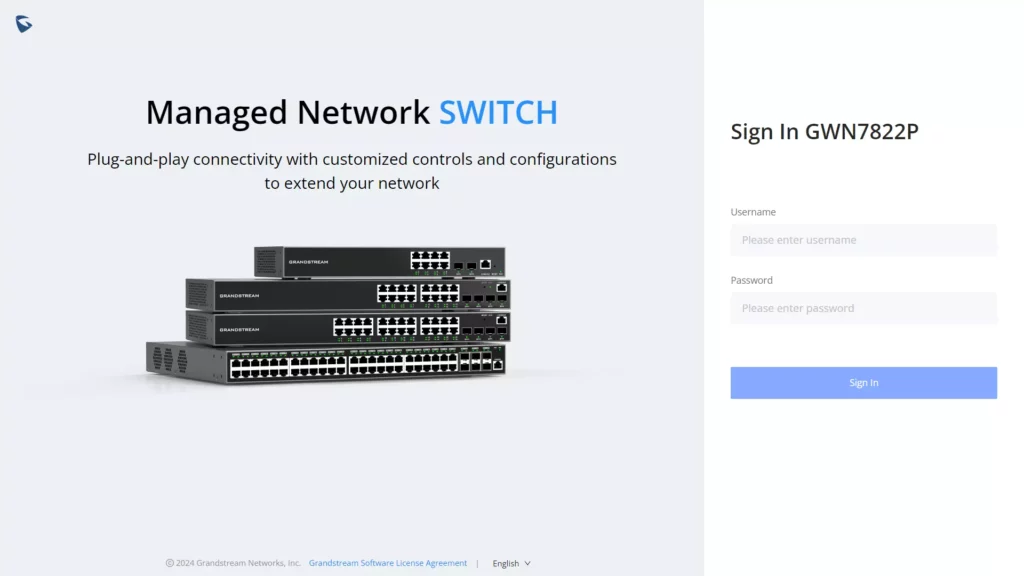

Digite https://<IP_do_GWN7830> no navegador. O nome de usuário padrão é "admin" e a senha aleatória padrão está no adesivo do switch.

Abra o terminal (cmd) e digite ssh <IP_do_GWN7830>. O SSH é suportado no modo EXEC.

Use o cabo console para conectar o switch ao PC. O programa de emulação de terminal deve ter a taxa de transmissão (baud rate) configurada para 115200.

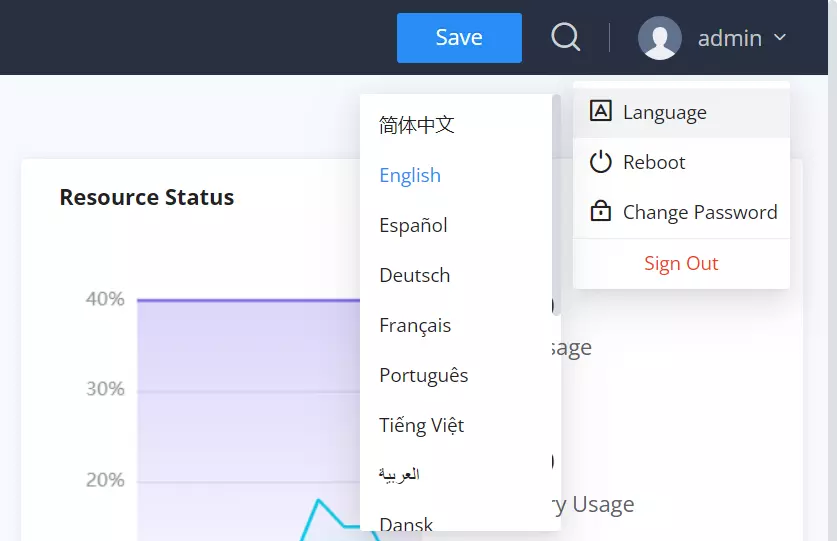

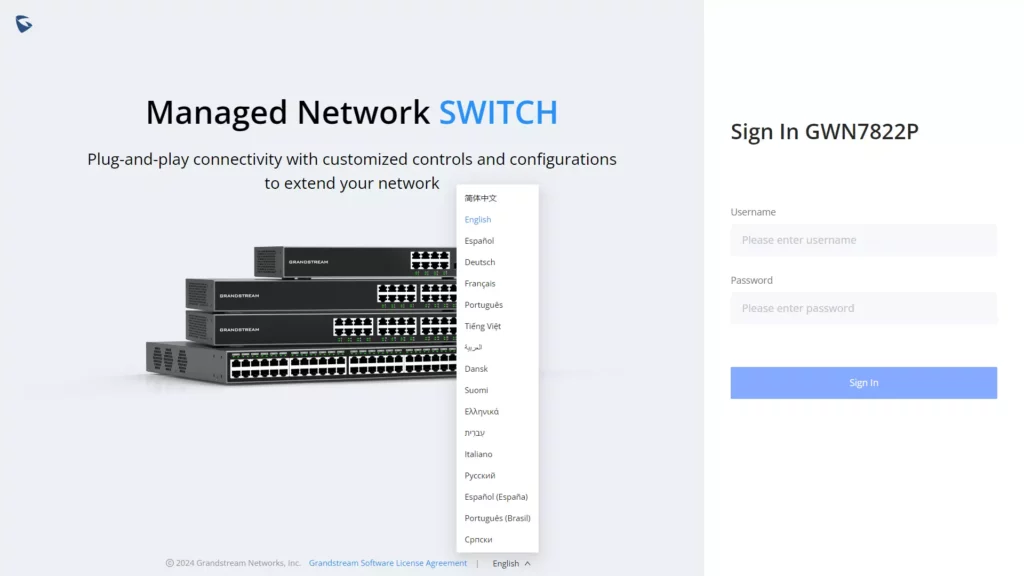

Selecione o idioma desejado na parte inferior da interface web, antes ou depois de fazer login.

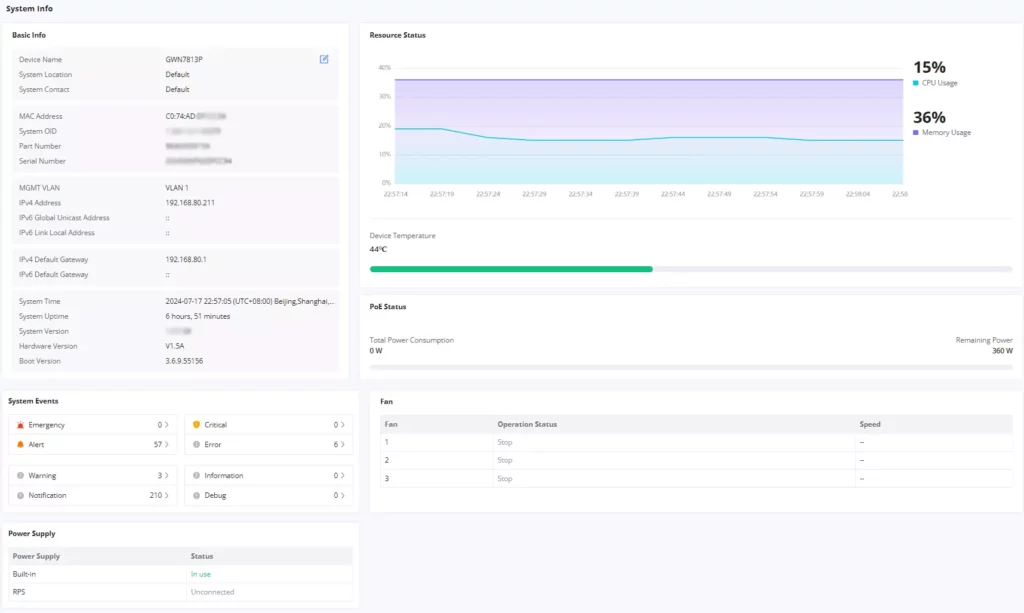

A página inicial exibe informações gerais do switch em formato de dashboard, incluindo Informações Básicas, Status de Recursos (CPU/Memória) e Eventos do Sistema.

Exibe nome do dispositivo, endereço MAC, Gateway Padrão, Hora do Sistema e Versão do Sistema.

Exibe em tempo real o uso da CPU e da Memória.

A seção "Port Info" exibe visualmente o status e a velocidade de cada porta, usando cores diferentes para velocidades e estados.

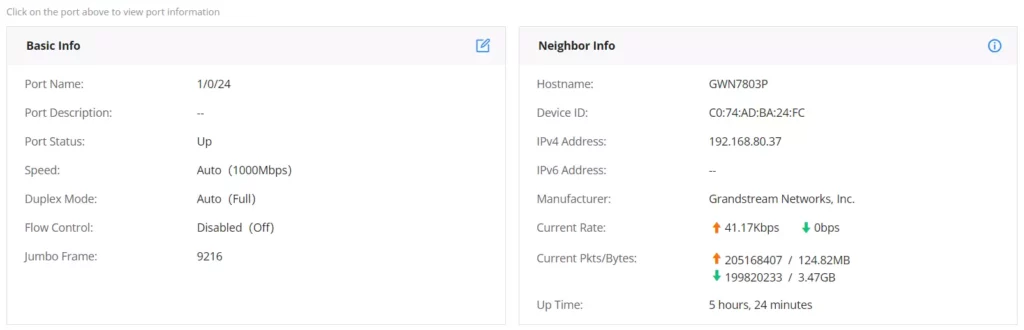

A seção "Neighbor Info" fornece informações sobre o dispositivo conectado à porta, como nome do host e taxas de tráfego atuais.

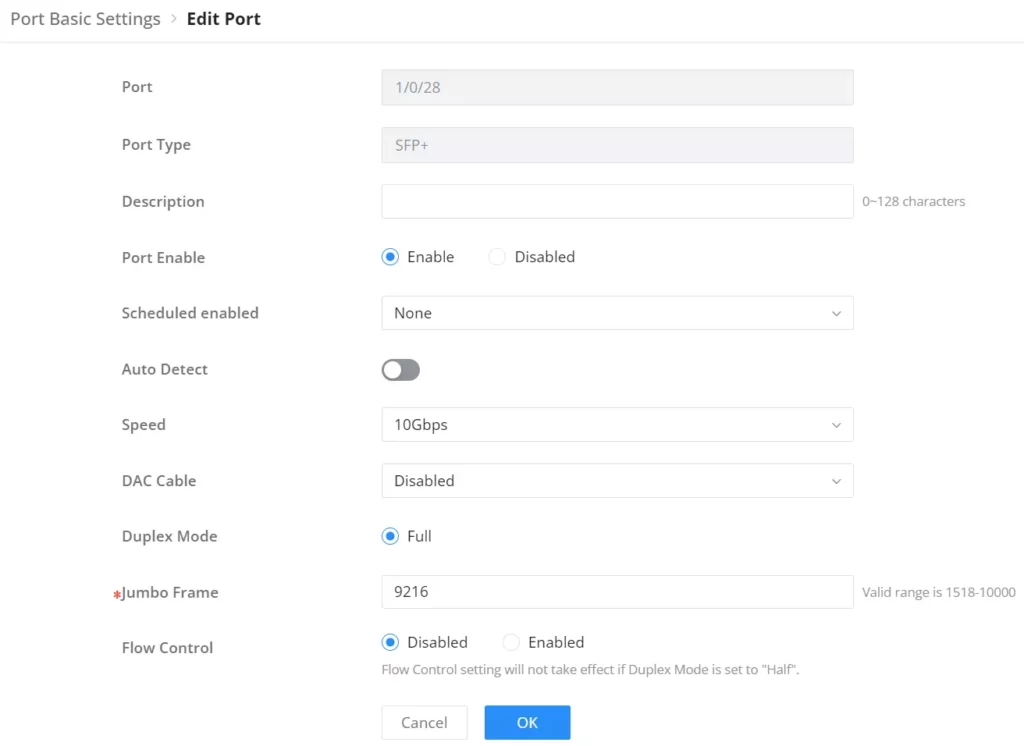

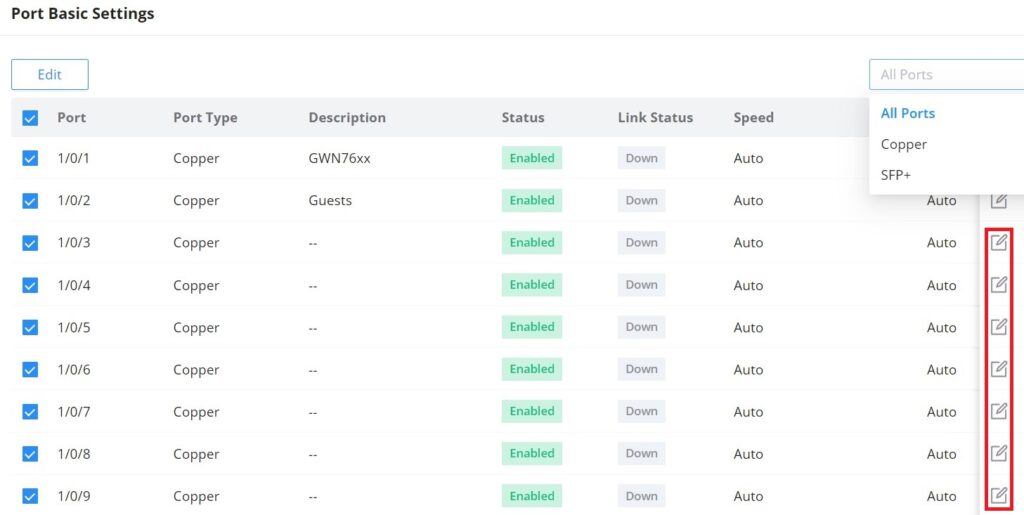

Acesse Switching → Port Basic Settings. É possível habilitar/desabilitar a interface e adicionar uma descrição.

Defina a taxa da interface. Para portas SFP+, as opções incluem 100Mbps, 1000Mbps e 10Gbps (padrão). Para portas Ethernet, as opções são Auto, 10Mbps, 100Mbps, 1000Mbps.

Defina o modo duplex (Auto, Full ou Half). O Jumbo Frame pode ser especificado na faixa de 1518 a 12288 (padrão 9216).

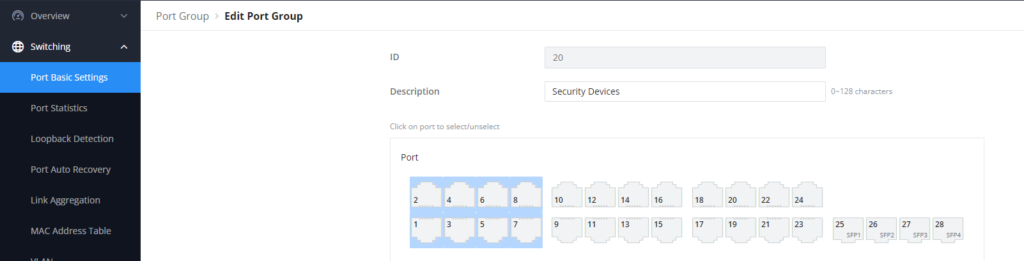

O recurso de grupo de portas permite agrupar portas fisicamente sob um ID de grupo lógico, facilitando a aplicação de configurações em lote (como VLANs).

Permite que uma porta desativada por falhas (ex: Loop, BPDU Guard, Port Security) retorne automaticamente ao estado UP após um atraso especificado.

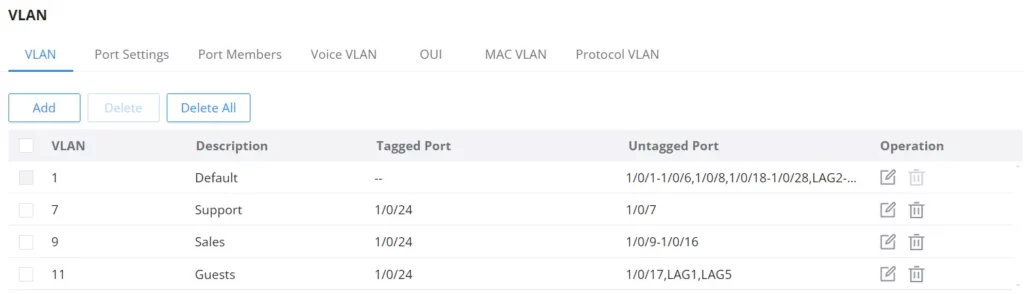

O ID de VLAN válido varia de 2 a 4094. VLANs 0, 1 e 4095 são reservadas para o sistema. É possível criar VLANs individuais ou por faixa.

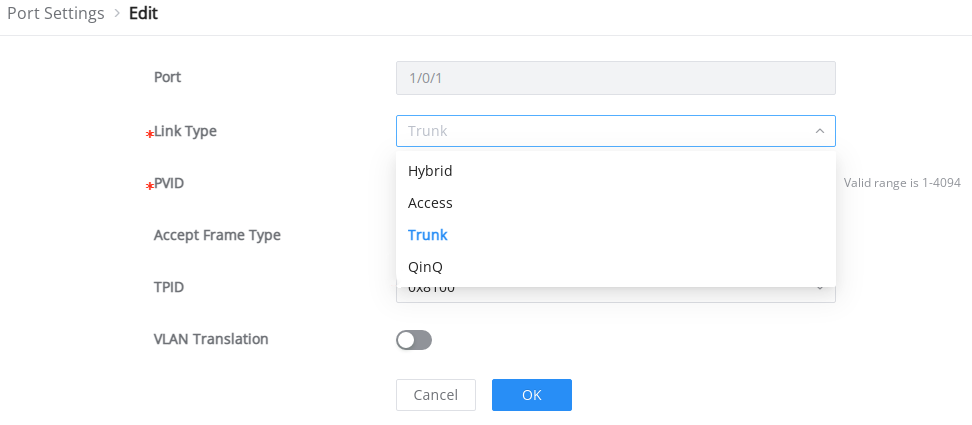

Permite configurar o Tipo de Link (Access, Trunk, Hybrid ou QinQ) e o VLAN ID padrão (PVID) para cada porta ou LAG.

**Access:** Conecta terminais. **Trunk:** Interconecta switches/roteadores (múltiplas VLANs). **QinQ:** Técnica de tagueamento duplo (double tagging).

O PVLAN oferece isolamento de tráfego aprimorado dentro do mesmo domínio VLAN, útil em ambientes compartilhados.

**Primary:** Comunica-se com todos os outros tipos. **Isolated:** Comunica-se apenas com a Primary. **Community:** Comunica-se com Primary e outras Community.

LAG agrupa portas físicas para criar um caminho de dados de alta largura de banda, implementando compartilhamento de carga de tráfego e aumentando a confiabilidade.

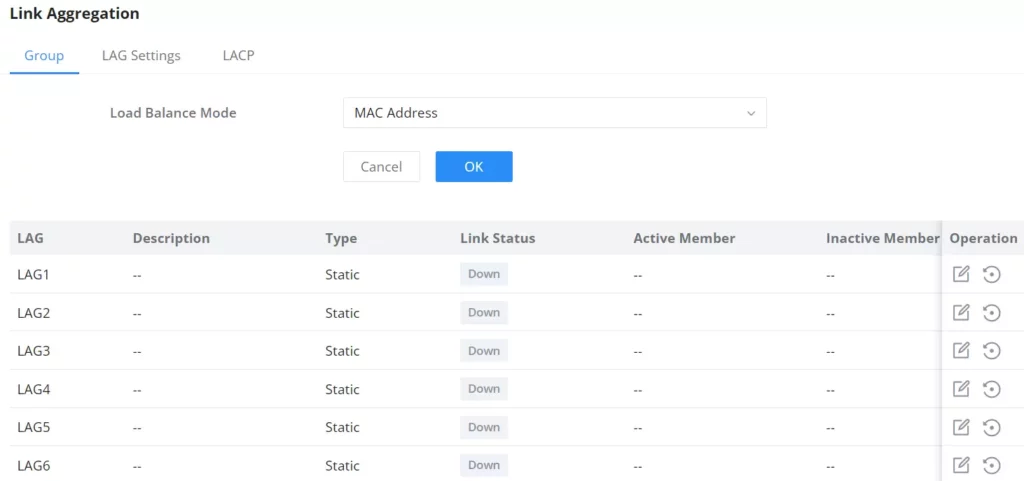

Escolha entre balancear o tráfego baseado em Endereço MAC ou em Endereço IP/MAC.

Selecione **Static** (Estático) ou **LACP** (Link Aggregation Control Protocol) para maior confiabilidade através de negociação.

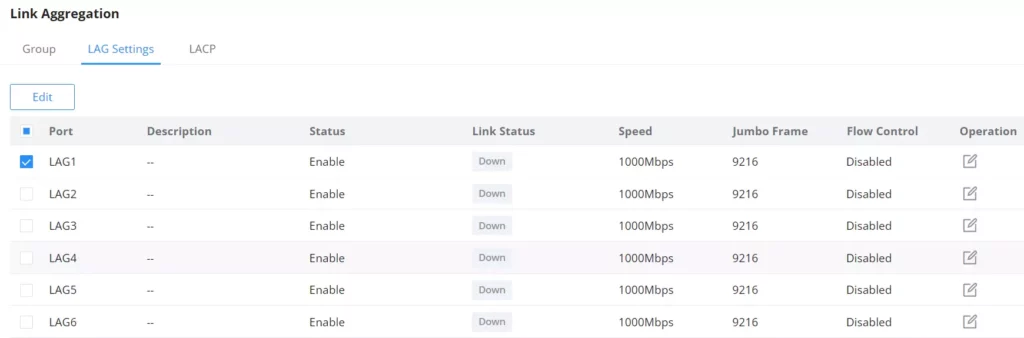

Nesta página, é possível habilitar o grupo LAG, adicionar uma descrição, especificar a velocidade e o controle de fluxo para o link agregado.

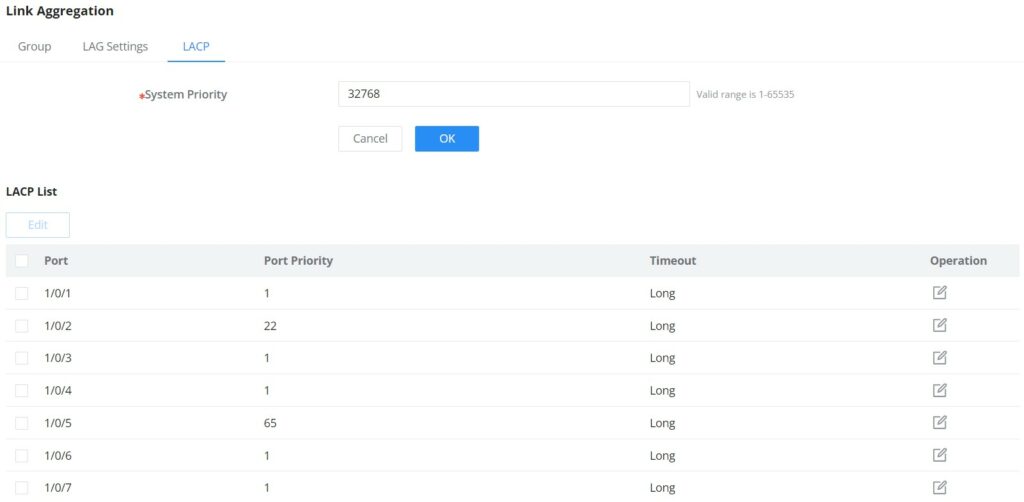

O LACP permite definir uma prioridade de sistema e prioridades individuais para cada porta, influenciando a seleção do link ativo.

O STP detecta loops na rede e bloqueia portas para formar uma topologia livre de anéis, prevenindo a duplicação e o encaminhamento infinito de pacotes.

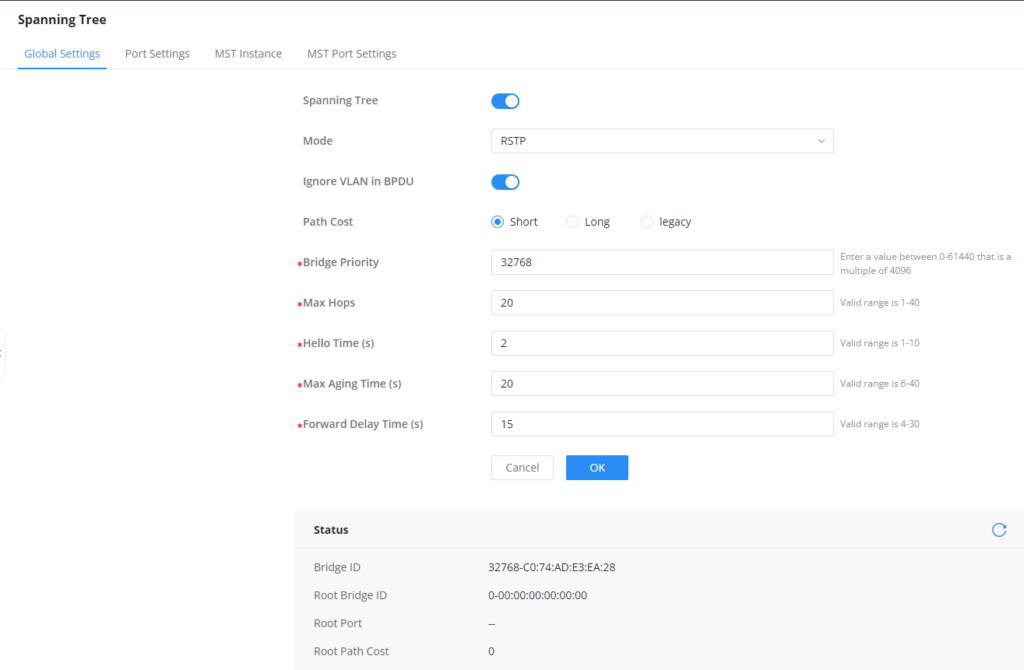

Selecione o modo: STP (Padrão), RSTP (Rápido), MSTP (Múltiplas Instâncias), PVST+ (Por VLAN) ou RPVST(+) (Rápido Por VLAN).

O dispositivo com o menor ID de bridge é eleito como a bridge raiz. O valor padrão é 32768 (múltiplo de 4096).

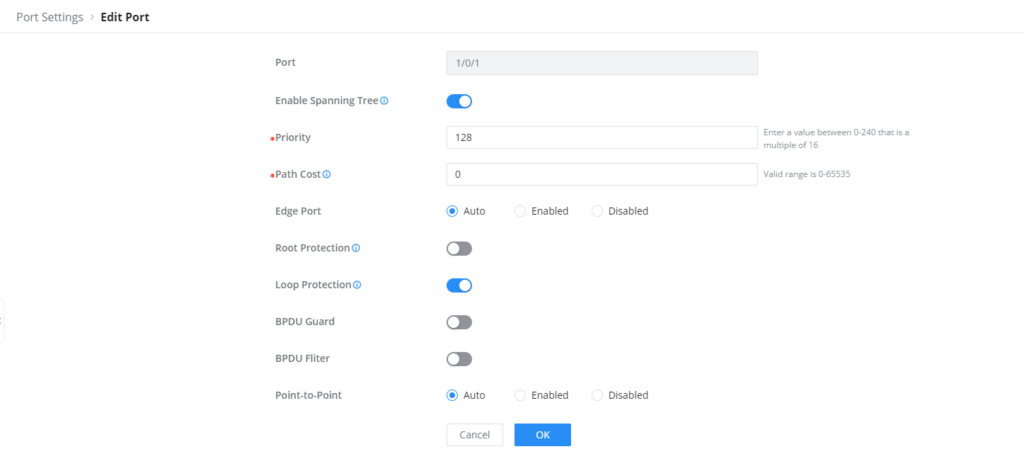

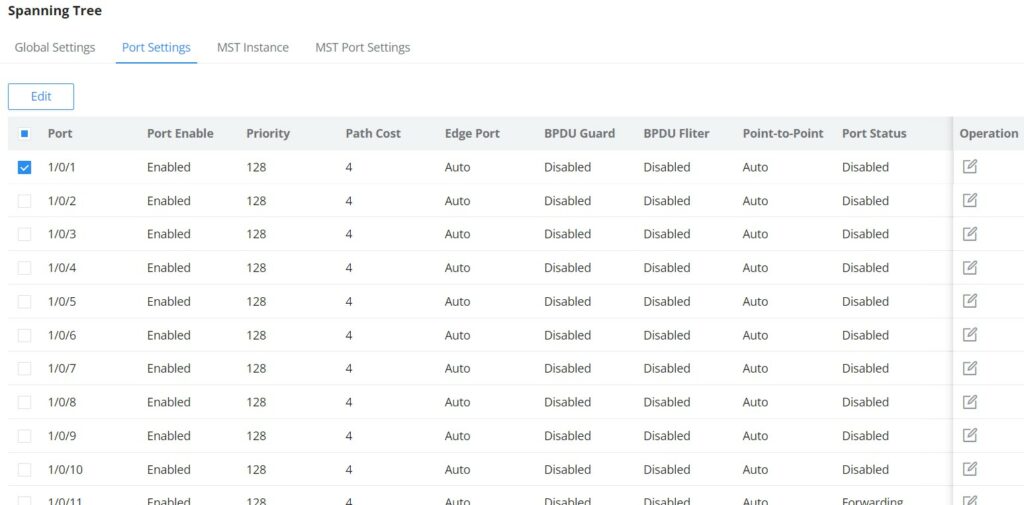

Configure a prioridade, Custo do Caminho, Porta de Borda (Edge Port), Proteção BPDU (BPDU Guard) e Filtro BPDU para cada porta ou LAG.

Habilite a Proteção de Raiz (Root Protection) para evitar que bridges de baixa prioridade se tornem a raiz e a Proteção de Loop (Loop Protection) para prevenir loops L2.

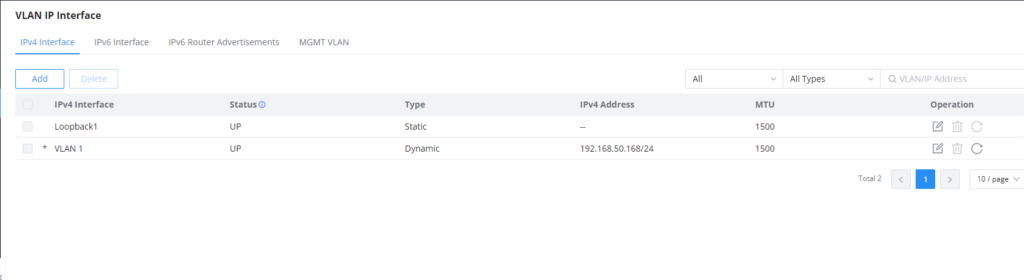

Interface virtual usada para implementar a comunicação Layer 3 entre VLANs, atuando como o endereço de gateway para os hosts da VLAN.

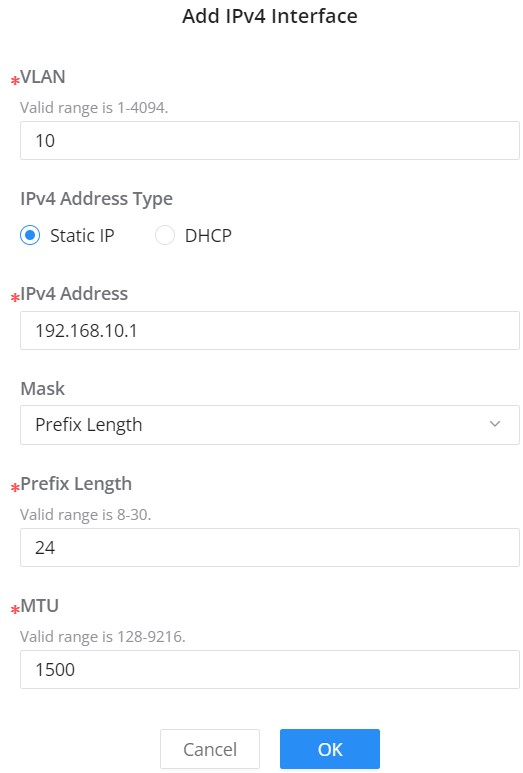

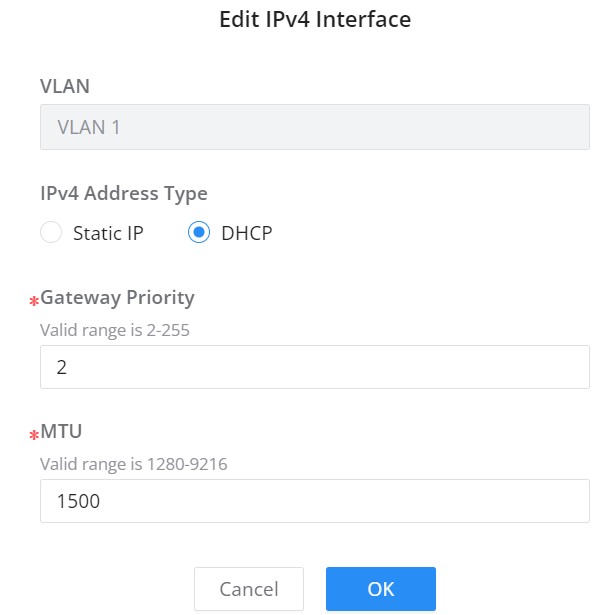

Defina o endereço IP da interface VLAN como **DHCP** (automático) ou **Static IP** (manual) para IPv4 ou IPv6.

Habilite esta opção para permitir que o switch atue como um dispositivo Layer 3, encaminhando pacotes entre diferentes redes ou VLANs com base na tabela de roteamento.

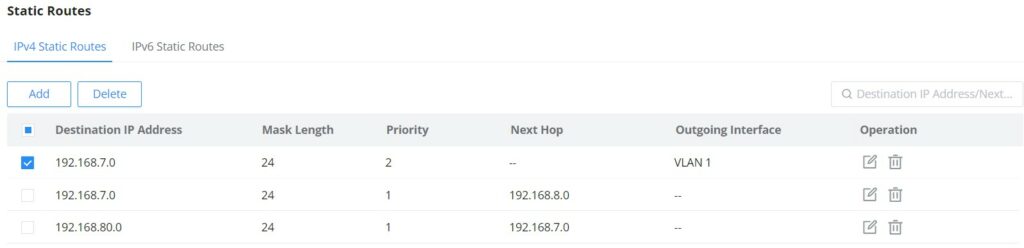

Rotas estáticas exigem configuração manual. Acesse Routing → Static Routes para adicionar rotas especificando o IP de Destino, Máscara e Próximo Salto/Interface de Saída.

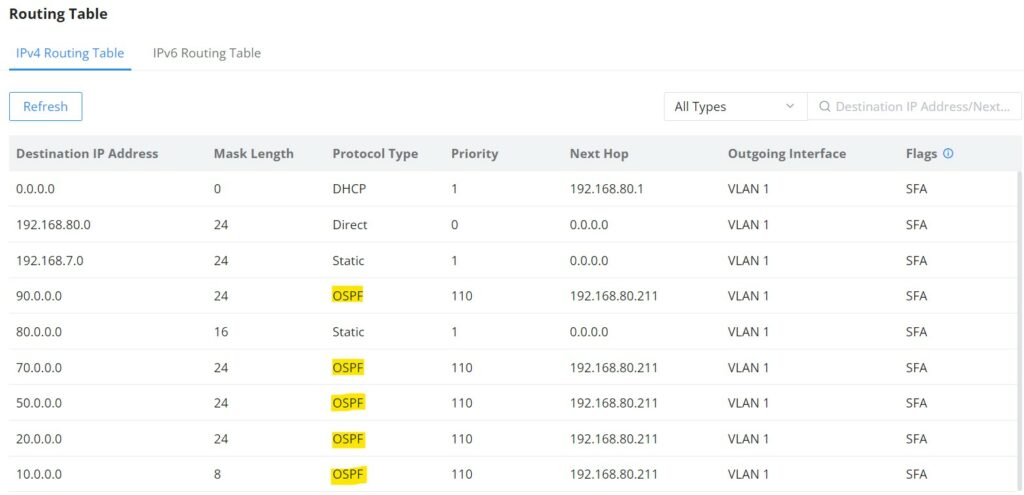

A Tabela de Roteamento exibe as melhores rotas para cada destino, incluindo rotas estáticas, dinâmicas e redes diretamente conectadas.

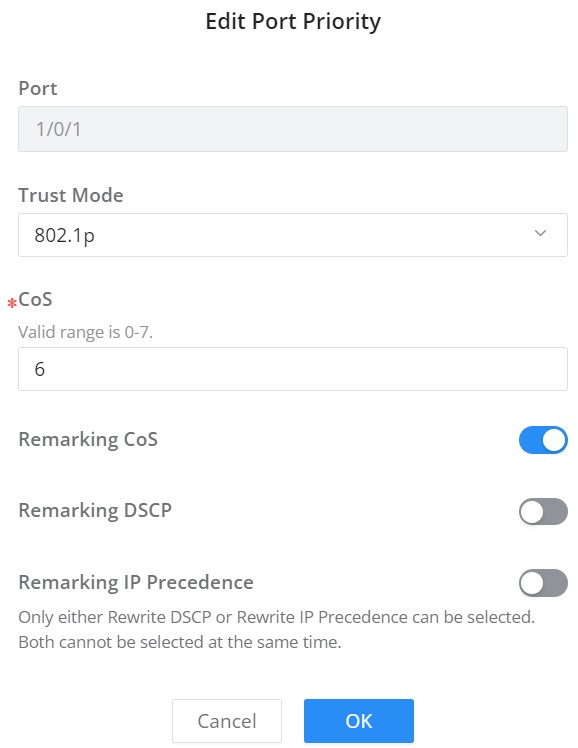

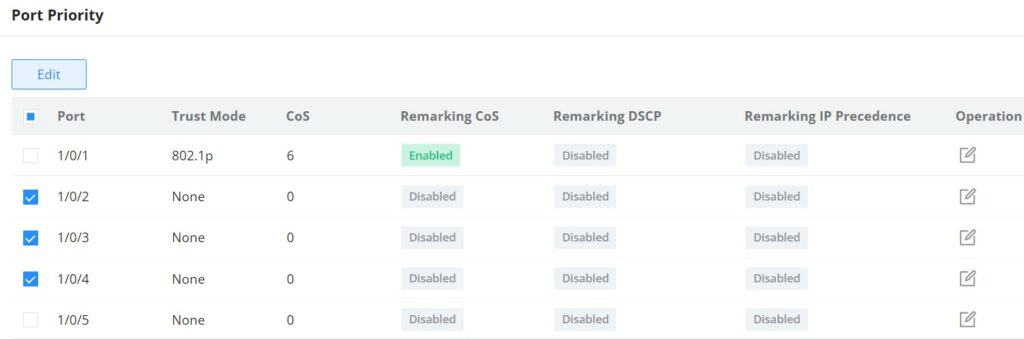

Habilite/desabilite a prioridade de porta para cada interface (porta/LAG). Modos suportados: CoS, DSCP, CoS-DSCP ou IP-Precedence.

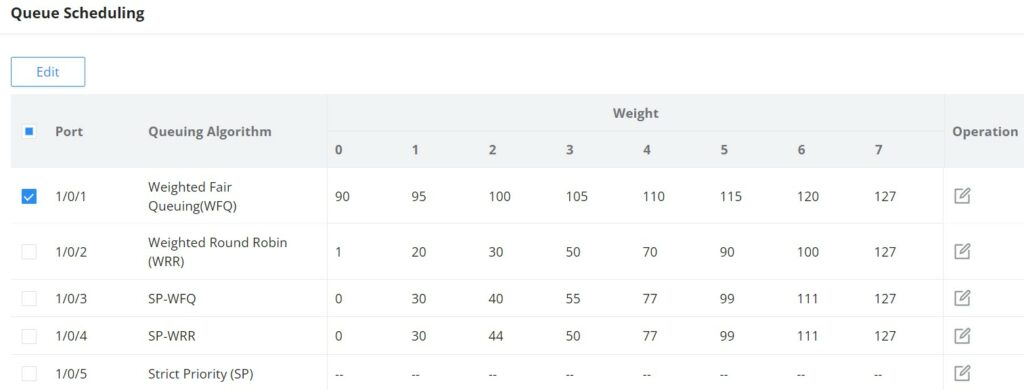

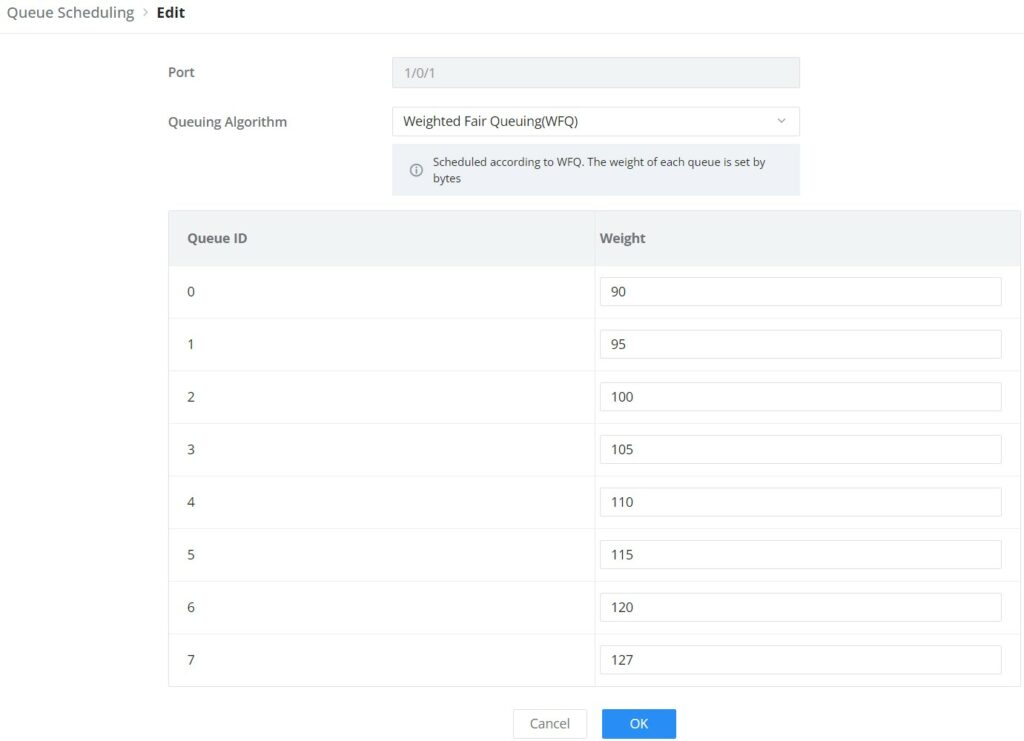

Define a ordem de processamento dos pacotes durante o congestionamento para que pacotes de alta prioridade sejam agendados preferencialmente.

Inclui Prioridade Estrita (SP), Round Robin Ponderado (WRR), Enfileiramento Justo Ponderado (WFQ), SP-WRR e SP-WFQ.

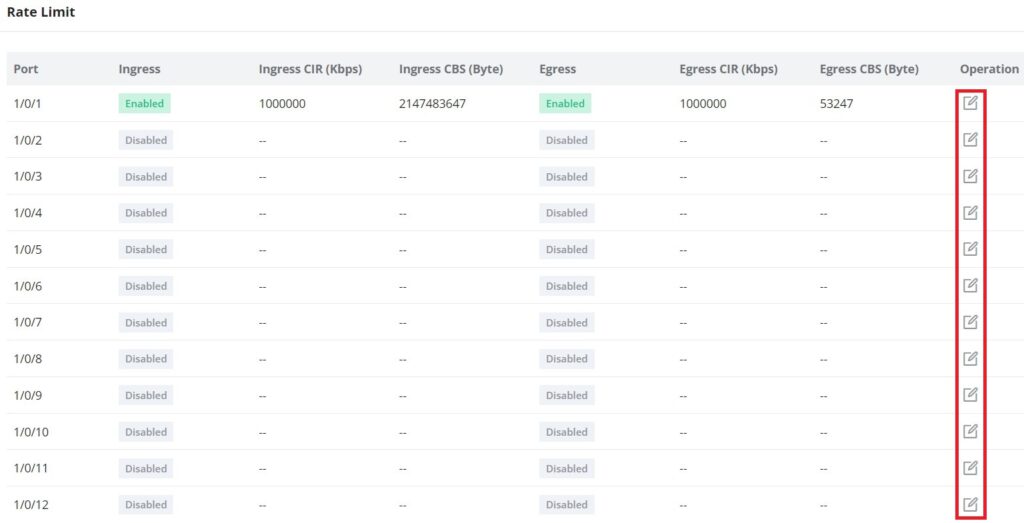

Limita a taxa total de todos os pacotes enviados ou recebidos em uma interface para evitar congestionamento.

Defina **CIR** (Taxa de Informação Comprometida) para a taxa média garantida e **CBS** (Tamanho de Burst Comprometido) para o volume médio de tráfego de burst permitido.

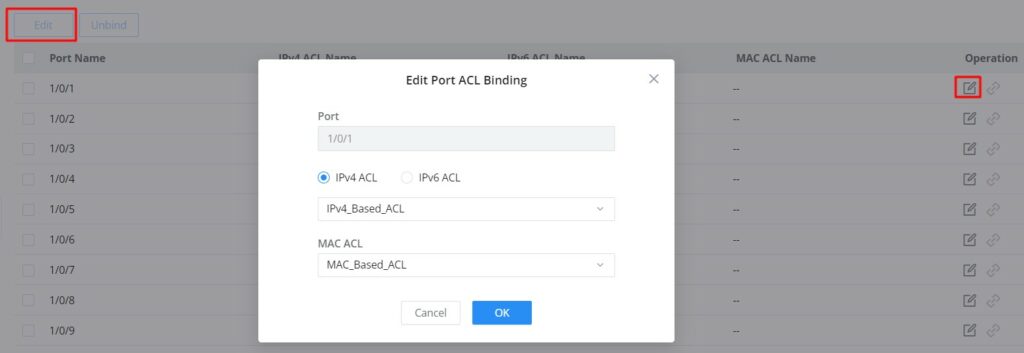

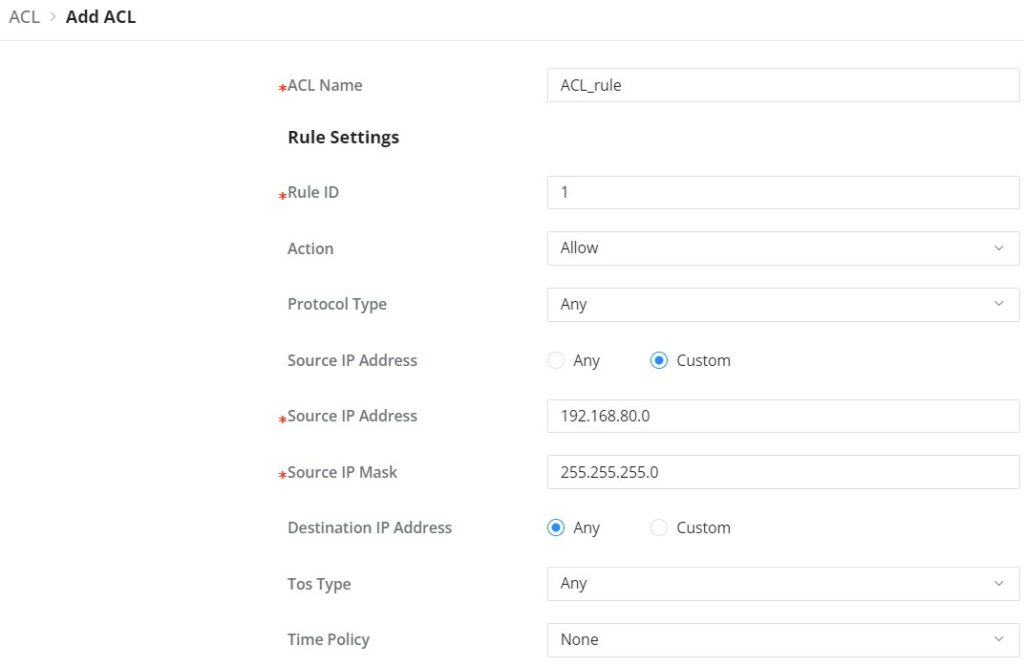

ACL é uma coleção de regras que descrevem as condições de correspondência de um pacote (endereço de origem/destino, porta, etc.) para filtragem.

As ações podem ser: **Drop** (Bloquear), **Allow** (Permitir), **Shut Down** (Desligar a interface) ou **Redirect to Interface** (Redirecionar para Interface).

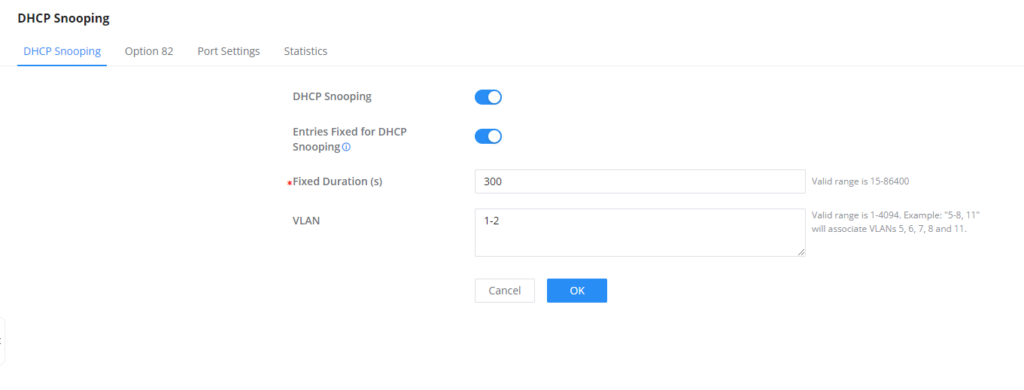

Garante que os clientes DHCP obtenham IPs de servidores legítimos e previne ataques DHCP, descartando mensagens de servidores DHCP não confiáveis.

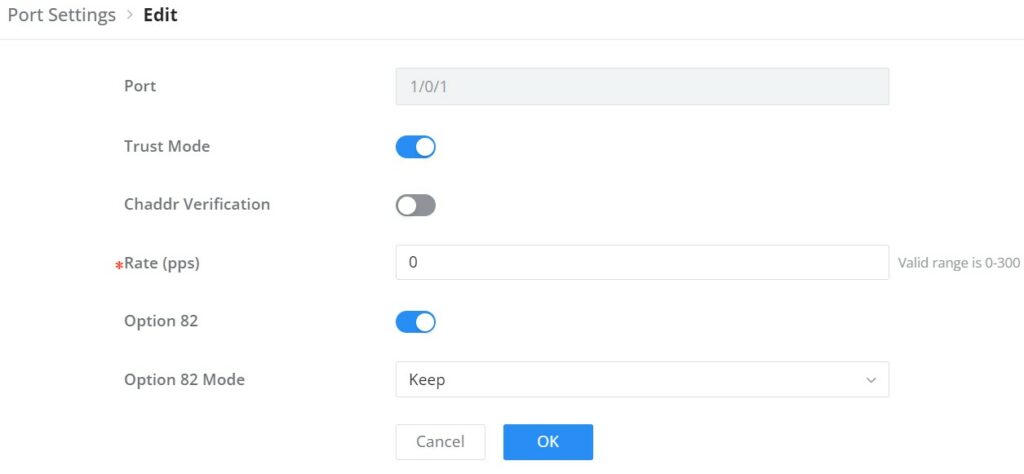

Habilite o **Trust Mode** (Modo Confiável) nas portas conectadas a servidores DHCP legítimos. É possível limitar a taxa de pacotes DHCP (Rate) e configurar a Opção 82.

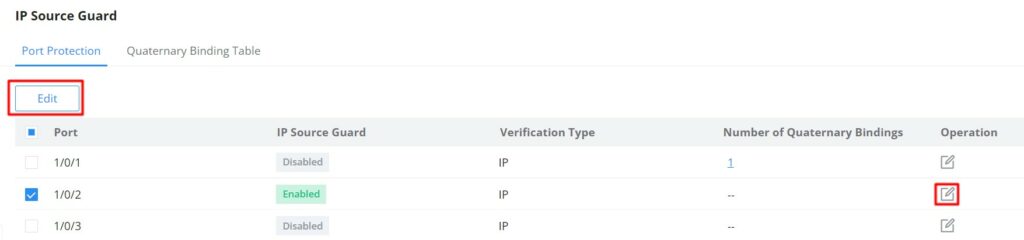

Previne que hosts maliciosos falsifiquem endereços IP de hosts legítimos, verificando pacotes IP recebidos com base em uma tabela de vinculação (IP, MAC, VLAN, Porta).

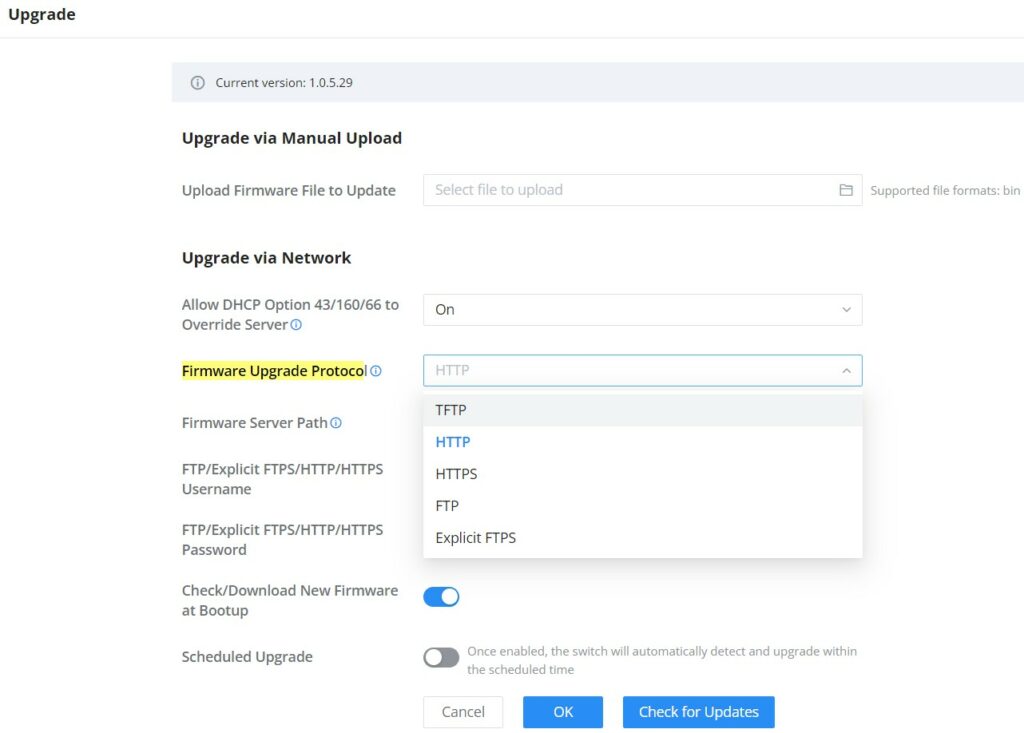

Suporta upload manual de arquivo BIN ou atualização via rede usando TFTP, HTTP, HTTPS, FTP ou Explicit FTPS.

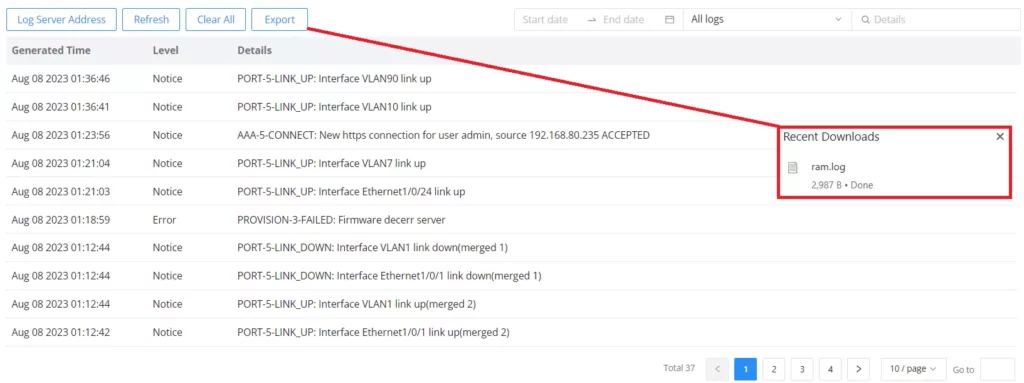

Inclui Logs, Ping, Traceroute, Espelhamento (Mirroring), Módulo de Fibra, Teste de Cobre e Depuração com Um Clique (One-Click Debugging).

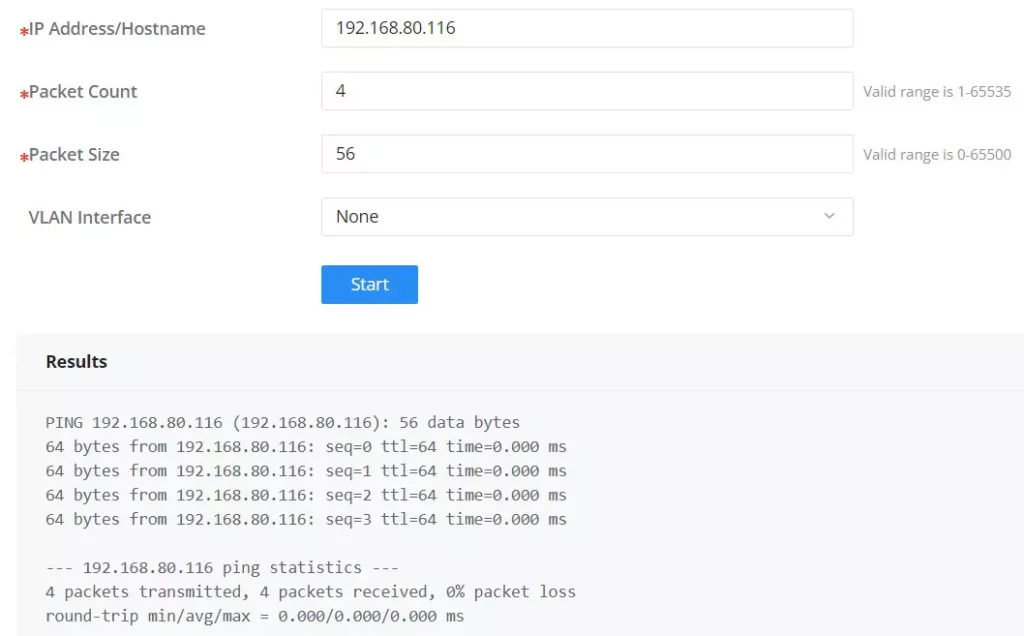

Use Ping para verificar a conectividade e Traceroute para mapear o caminho e o número de saltos até um destino.

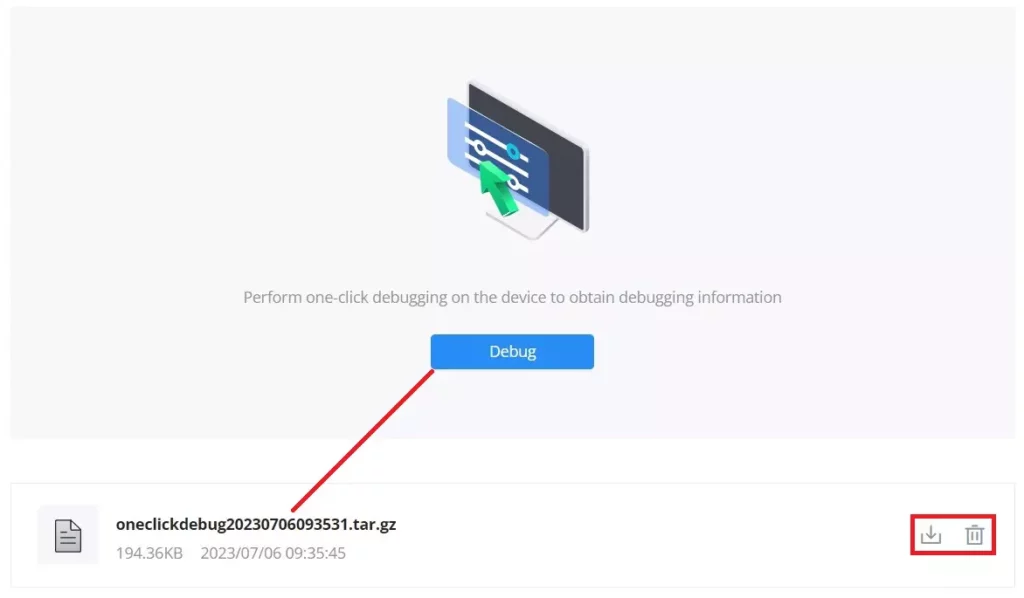

Gera rapidamente um arquivo compactado contendo informações de depuração e logs para análise pelo suporte técnico.

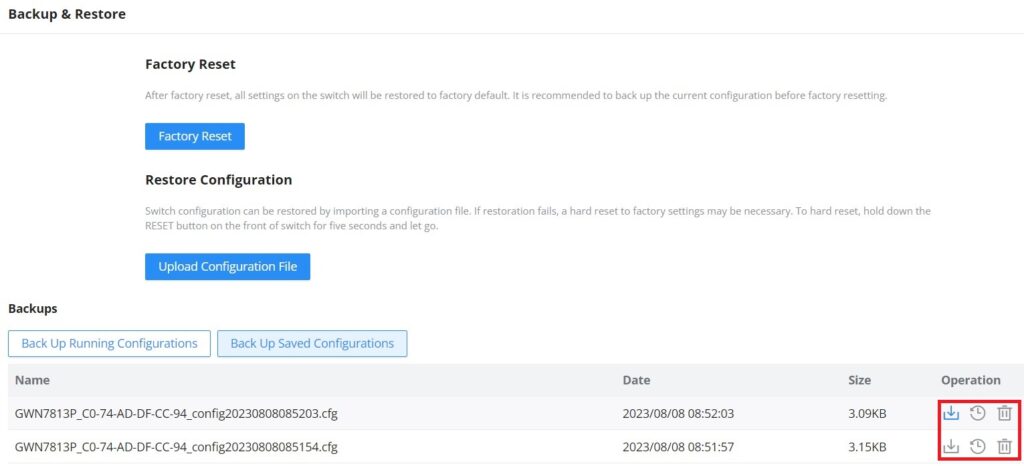

Restaure o switch para as configurações de fábrica ou carregue um arquivo de configuração salvo anteriormente para restaurar um backup.

O empilhamento permite que múltiplos switches GWN78xx suportados operem como uma única unidade lógica, simplificando o gerenciamento e aumentando a redundância e a densidade de portas.

Nesta seção, você habilita o modo stack, atribui um ID de dispositivo, define a prioridade e seleciona as portas físicas usadas para a interconexão.

O **Device ID** (1–4) deve ser único. A **Priority** (1–255) define a preferência na eleição do Master (valor mais alto = maior prioridade).

Selecione duas portas físicas (SFP+ de 10G) para a interconexão de empilhamento entre os switches.

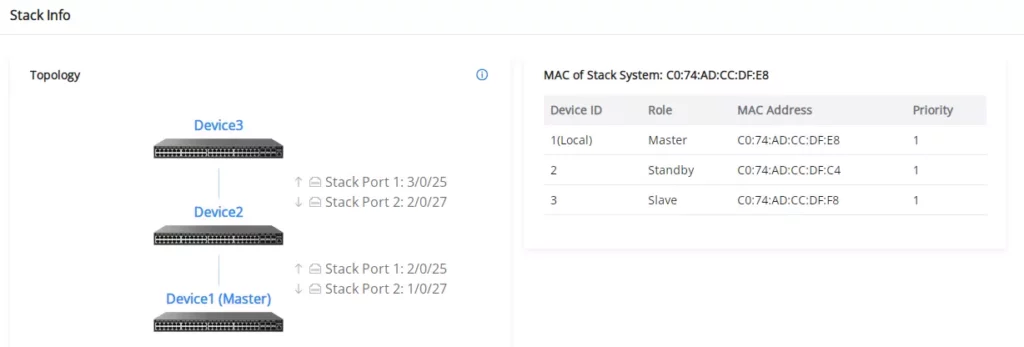

Exibe a topologia e o status atual do stack, incluindo os membros, suas funções (Master/Member), IDs e mapeamento de portas.
