Grandstream GWN7813P - Guia do Usuário

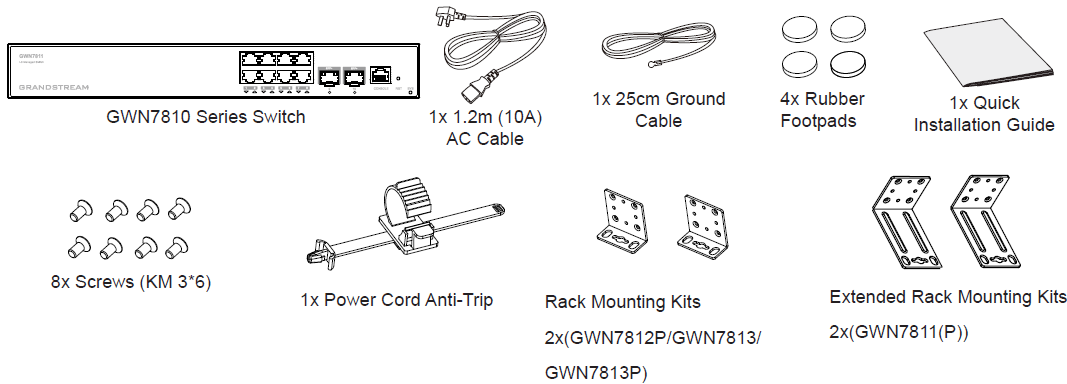

Switch GWN7813P, Cabo AC, Suportes de Montagem em Rack, Cabo Terra, 4 Pés de Borracha e 2 Orelhas de Fixação.

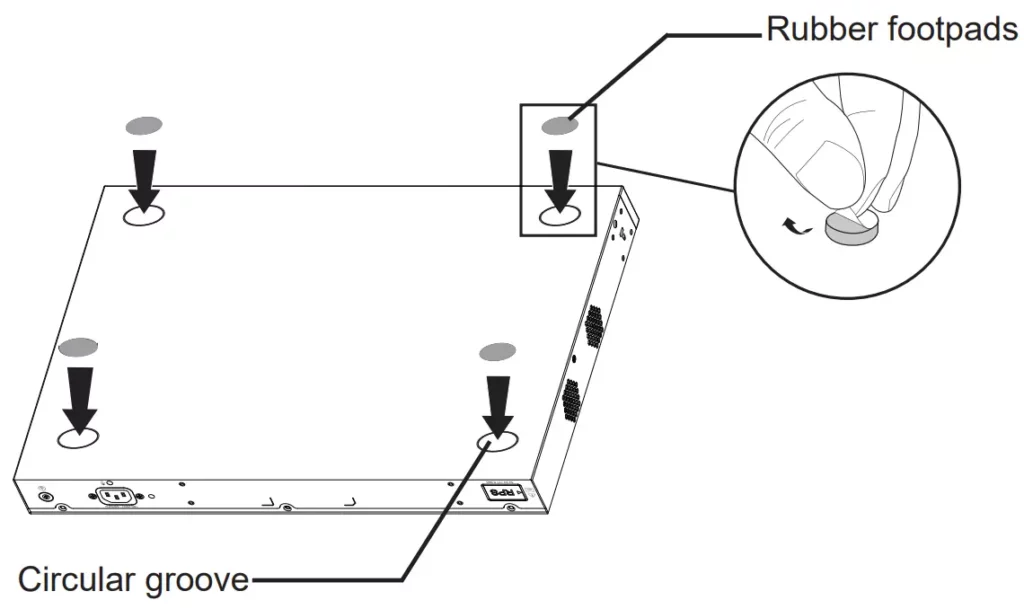

Cole os quatro pés de borracha nas ranhuras circulares e posicione o switch em uma superfície plana e estável.

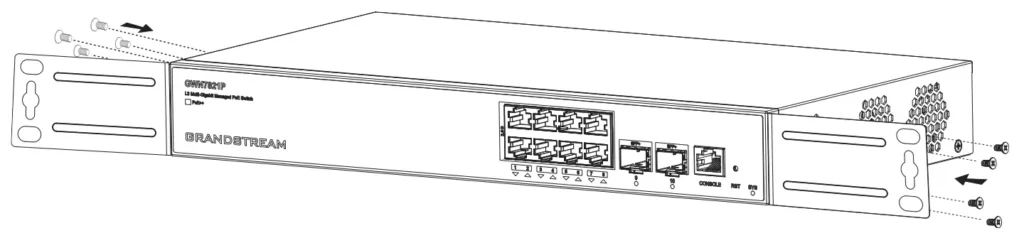

Instale os suportes de montagem em L nas laterais do switch e fixe-os com os parafusos fornecidos (KM 3*6).

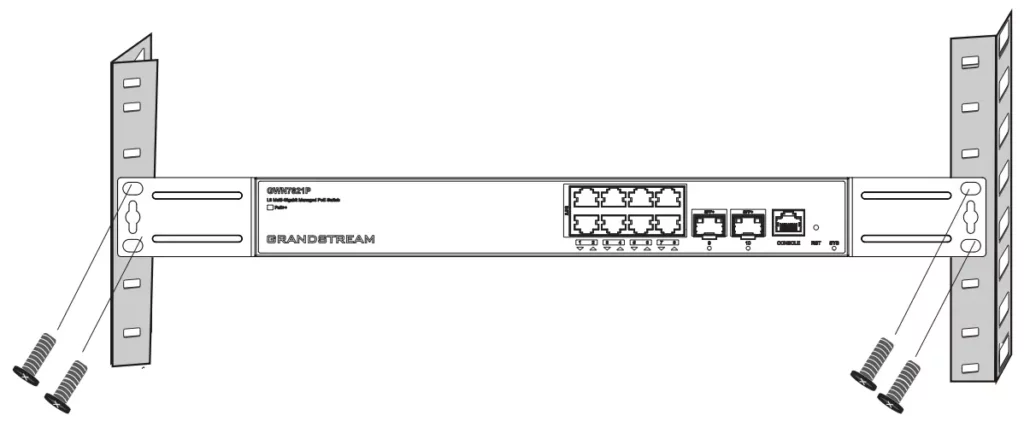

Fixe os suportes em L nas guias do rack com parafusos (fornecidos por você) para garantir que o switch esteja estável e horizontal.

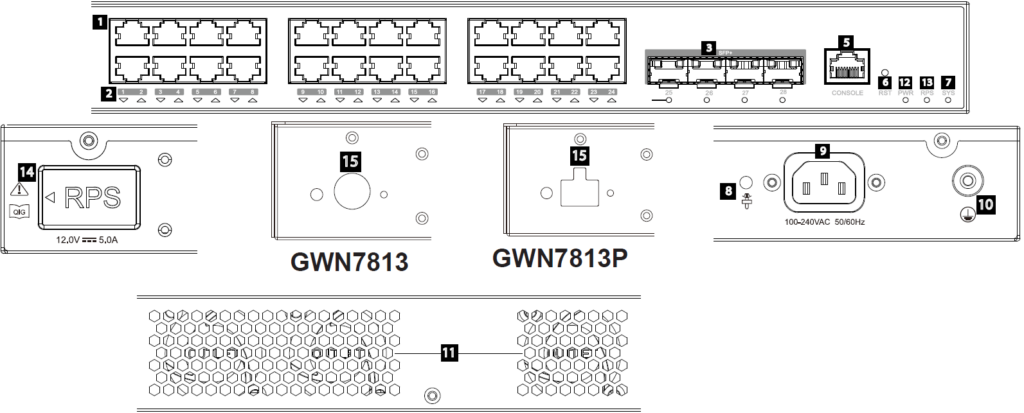

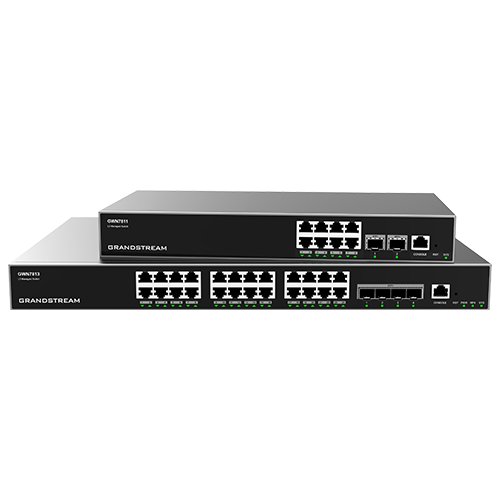

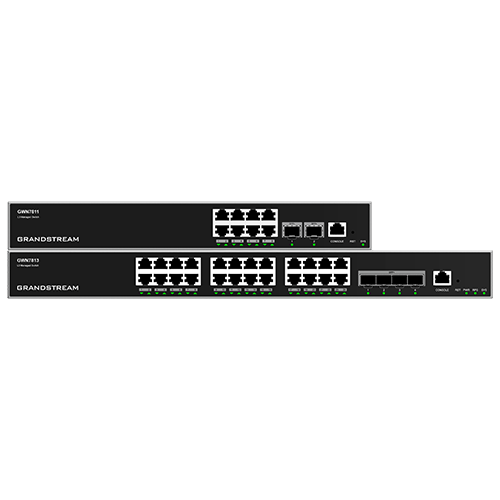

24 portas Gigabit Ethernet. As portas 1-8 suportam PoE++ (60W) e as portas 9-24 suportam PoE/PoE+ (30W).

Quatro portas SFP+ de 10 Gbps, usadas para uplink de alta velocidade ou conexão de módulos de fibra.

LEDs para status do sistema (SYS), fonte de alimentação interna (PWR) e fonte de alimentação redundante externa (RPS).

Verde Sólido: Conectado, sem atividade. Verde Piscando: Transferindo dados. Amarelo Sólido: Conectado, PoE ativo, sem atividade. Amarelo Piscando: Transferindo dados, PoE ativo.

Pressione o orifício RST por 5 segundos para restaurar as configurações padrão de fábrica.

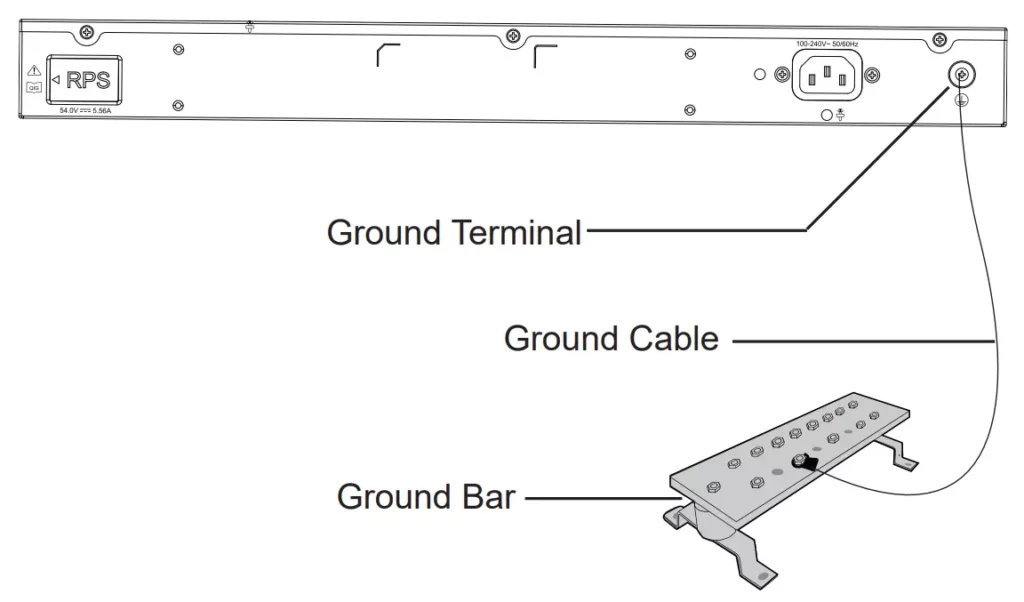

Remova o parafuso de aterramento, conecte uma extremidade do cabo terra ao terminal do switch e a outra extremidade a um ponto de aterramento.

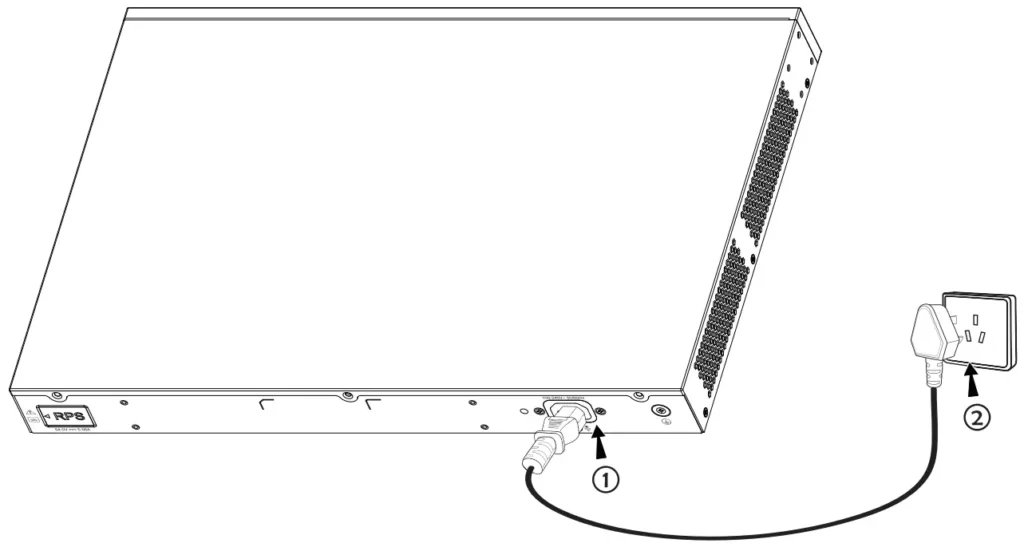

Conecte o cabo de energia ao switch e, em seguida, conecte-o ao sistema de alimentação elétrica.

Se não houver um servidor DHCP disponível, o endereço IP padrão do GWN7813P é 192.168.0.254.

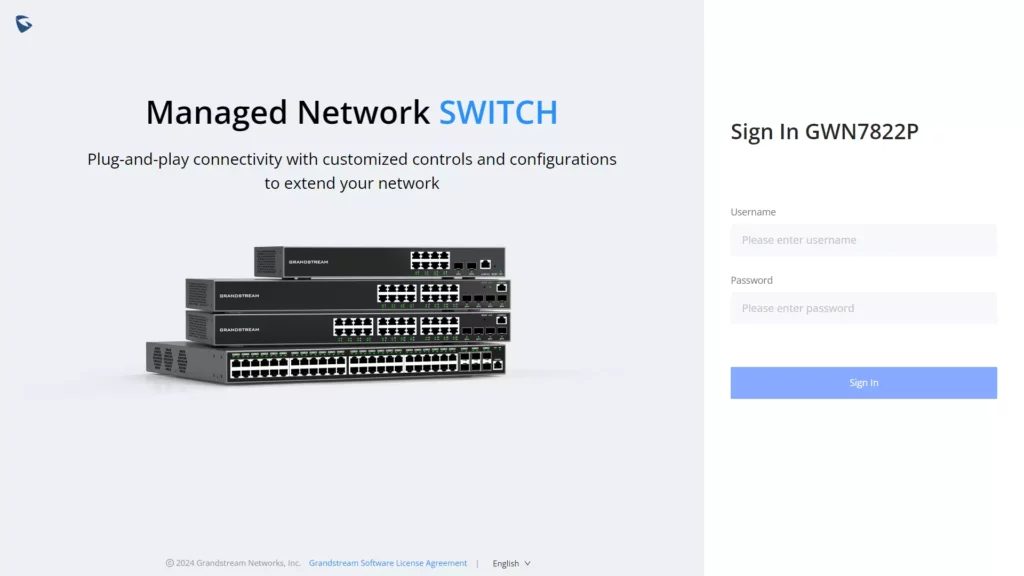

Digite https:// no navegador e insira o nome de usuário e a senha para fazer login.

O nome de usuário padrão é admin e a senha aleatória padrão está na etiqueta do switch.

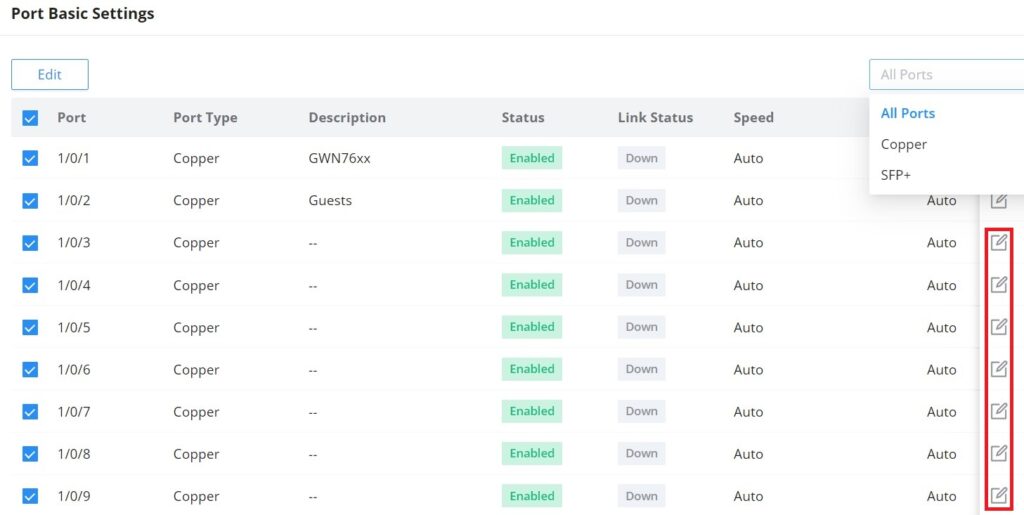

Navegue até Web UI → Switching → Port Basic Settings para configurar as portas.

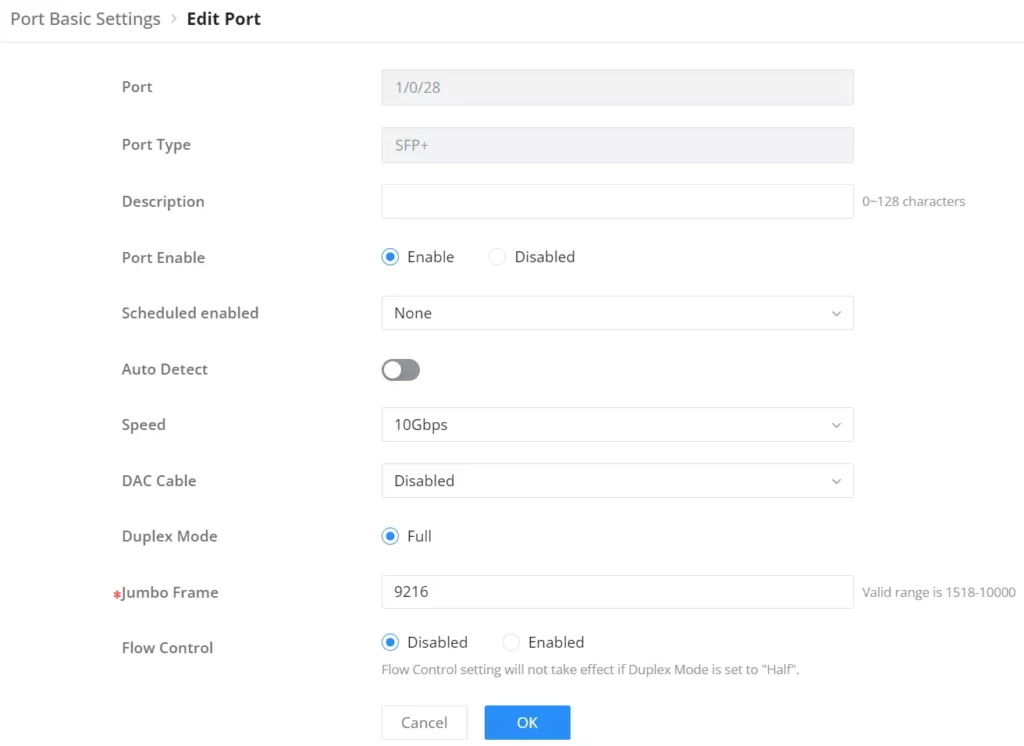

Defina se a porta está habilitada (padrão: ativada) e adicione uma descrição de até 128 caracteres para identificação.

Defina a velocidade (Auto, 10/100/1000Mbps para RJ45; 100Mbps a 10Gbps para SFP+) e o modo duplex (Auto, Full ou Half).

Especifique o tamanho do Jumbo Frame. O intervalo válido é de 1518 a 12288, com padrão de 9216.

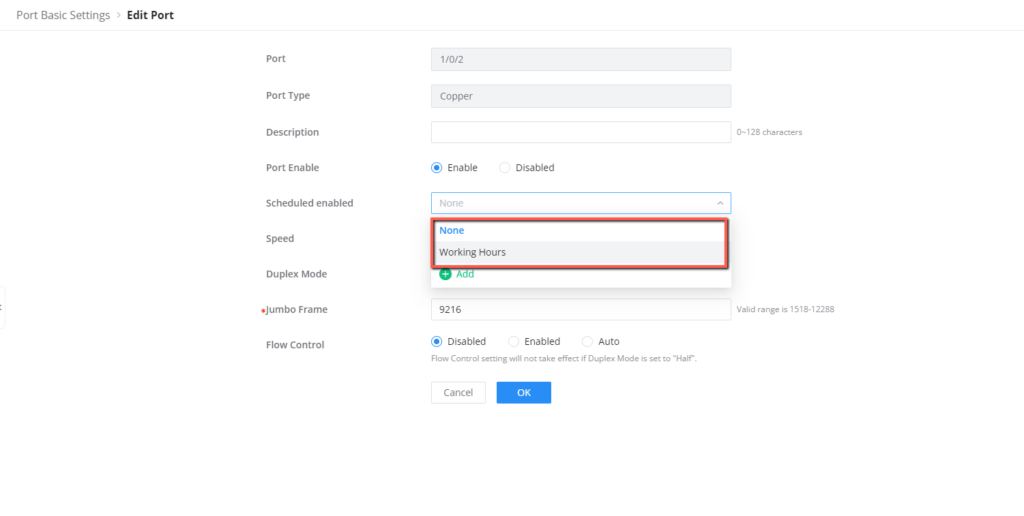

Selecione um agendamento para controlar quando a porta (incluindo portas físicas e LAG) será habilitada.

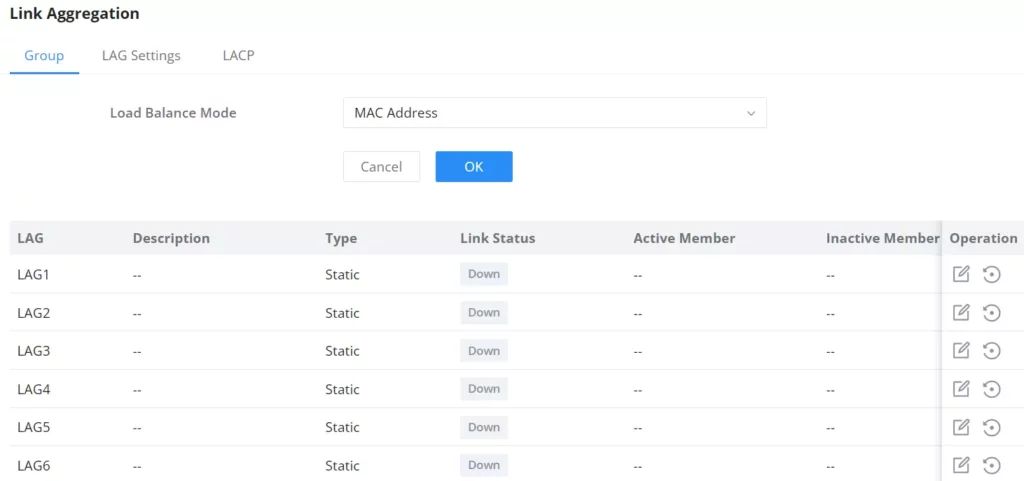

LAG agrupa portas físicas para criar um único caminho de dados de alta largura de banda, implementando compartilhamento de carga e aumentando a confiabilidade.

Escolha entre balancear o tráfego com base apenas no Endereço MAC ou usando a combinação de Endereço IP/MAC.

Pode ser Estático (envia pacotes sem negociação) ou LACP (negocia com a porta remota para maior confiabilidade).

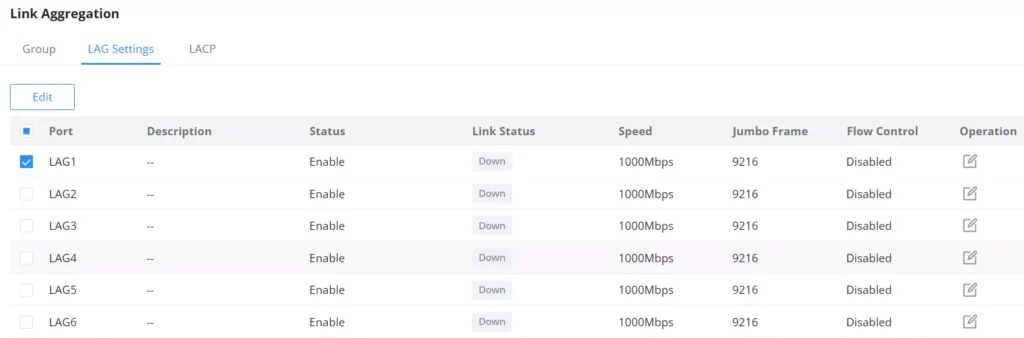

Habilite o grupo LAG, adicione uma descrição e defina parâmetros como velocidade, controle de fluxo e tamanho do Jumbo Frame (padrão: 9216).

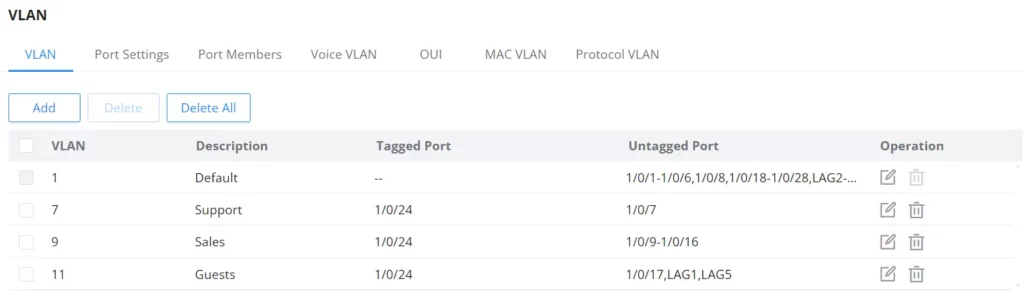

Uma VLAN é um grupo de hosts que se comunicam como se estivessem no mesmo domínio de broadcast, independentemente de sua localização física.

O ID de VLAN válido varia de 2 a 4094. Os IDs 0, 1 e 4095 são reservados para o sistema.

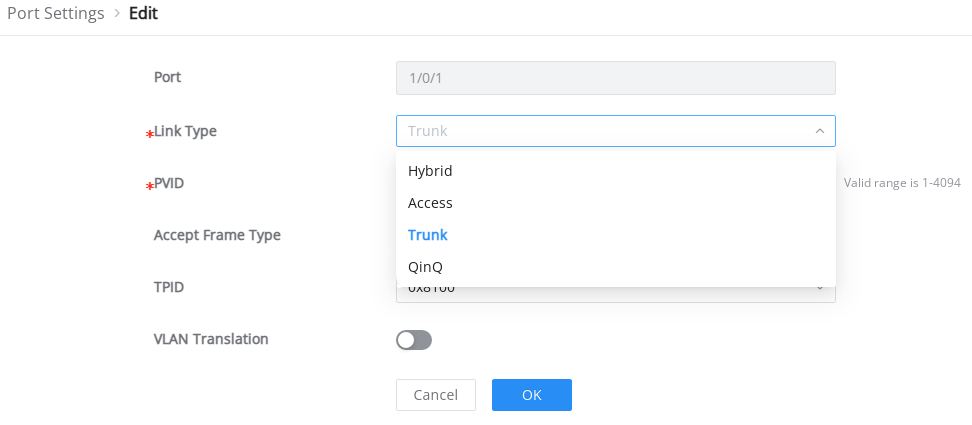

Os tipos incluem Híbrido, Acesso (para terminais), Tronco (para interconexão de switches) e QinQ (para "double tagging").

Portas Tagged (Trunk) esperam quadros marcados. Portas Untagged (Acesso) esperam quadros sem marcação e geralmente usam o PVID (VLAN ID Padrão).

Disponível apenas para portas Híbridas, esta função (habilitada por padrão) filtra o tráfego de entrada para garantir que apenas pacotes permitidos passem.

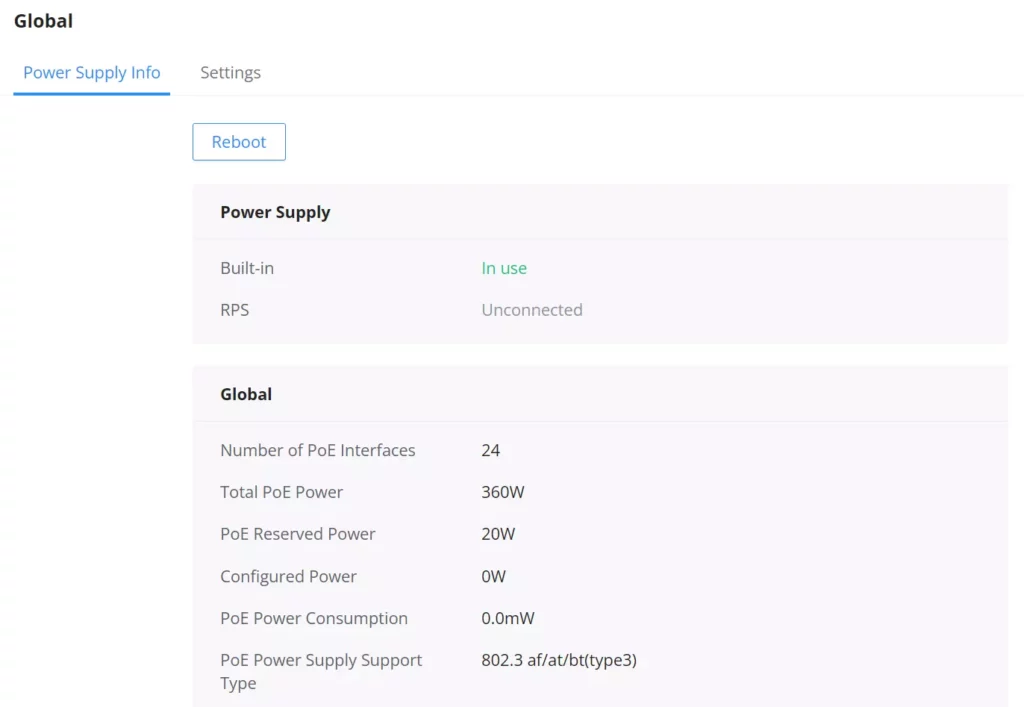

O switch possui 24 portas PoE, com potência total de 360W. As portas 1-8 suportam PoE++ (60W) e as portas 9-24 suportam PoE/PoE+ (30W).

Defina a potência total reservada da fonte PoE (padrão: 20 W). Isso ajuda a gerenciar picos de demanda e garante a estabilidade de outros dispositivos.

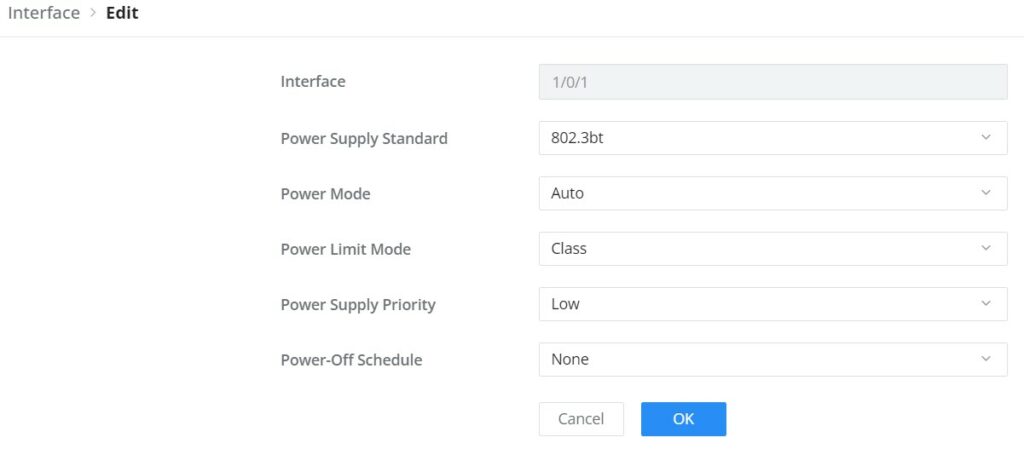

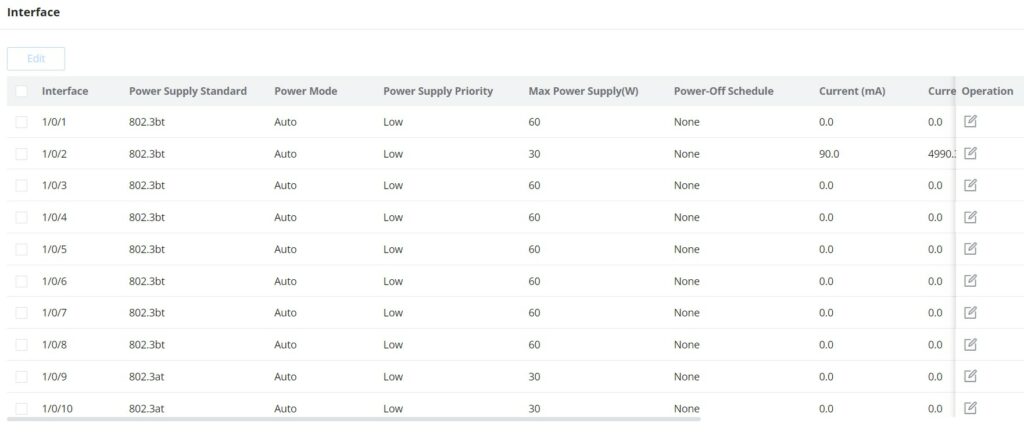

Selecione a interface para configurar o Padrão de Fonte de Alimentação, Modo de Energia, Modo de Limite de Energia e Prioridade de Fonte de Alimentação para cada porta PoE.

Os modelos GWN78xxP, incluindo o GWN7813P, suportam o Modo A de PoE.

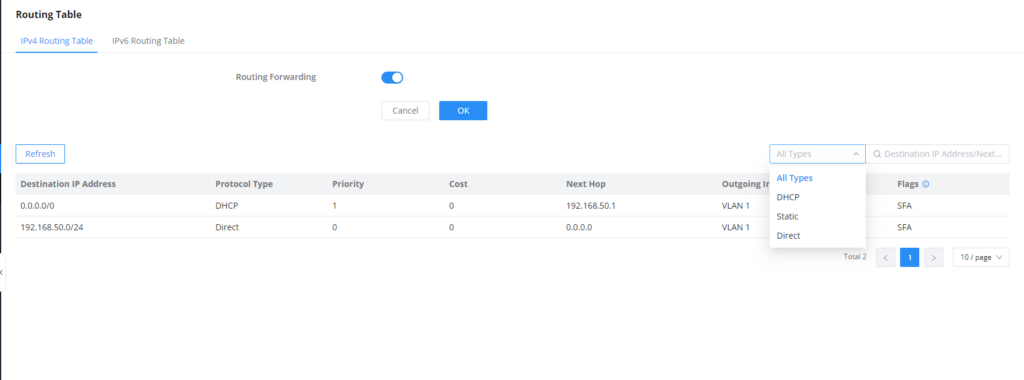

Habilite o Roteamento para que o switch Layer 3 possa encaminhar pacotes entre diferentes redes ou VLANs com base na tabela de roteamento.

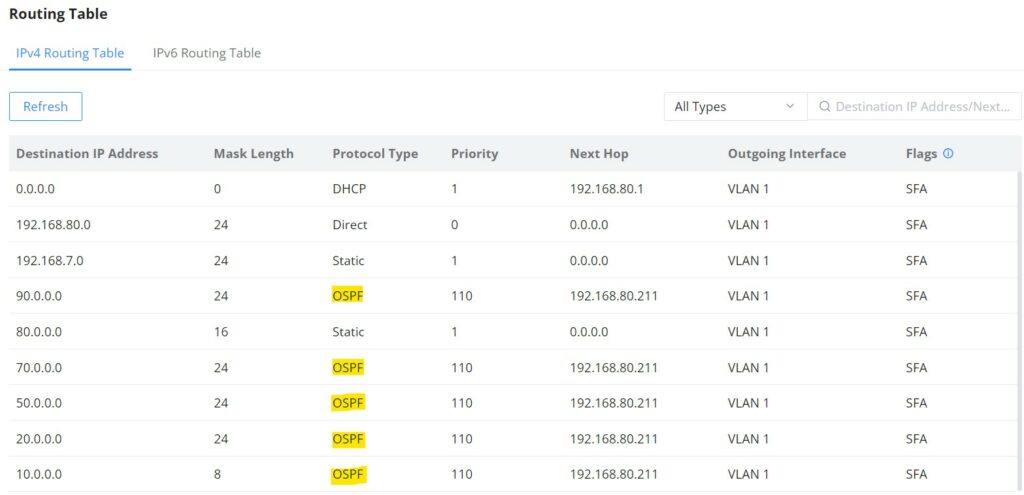

A tabela exibe informações cruciais para cada rota, como Endereço IP de Destino, Comprimento da Máscara, Tipo de Protocolo, Próximo Salto e Interface de Saída.

Rotas estáticas são rotas especiais que exigem configuração manual pelo administrador e são úteis em ambientes de rede simples ou para otimizar o desempenho.

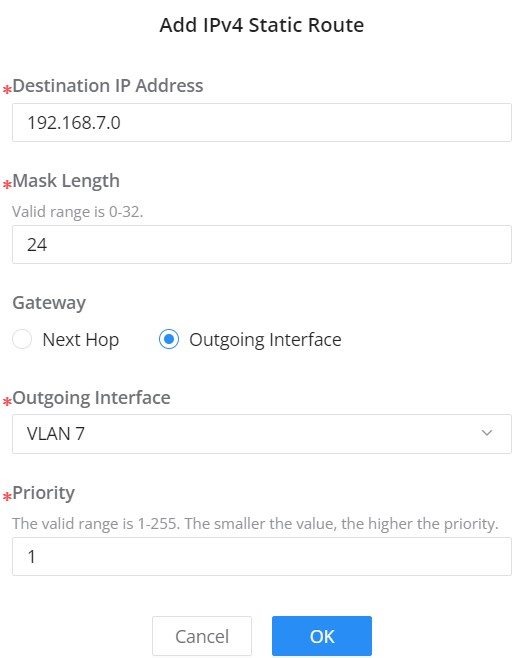

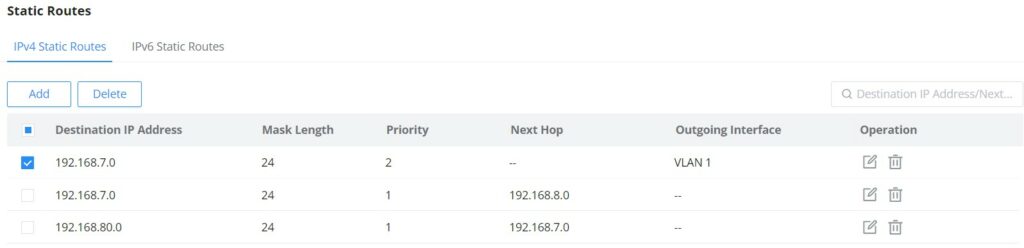

Navegue até Web UI → Routing → Static Routes. Preencha o Endereço IP de Destino, o comprimento da máscara, o próximo salto ou a interface de saída (VLAN) e a prioridade.

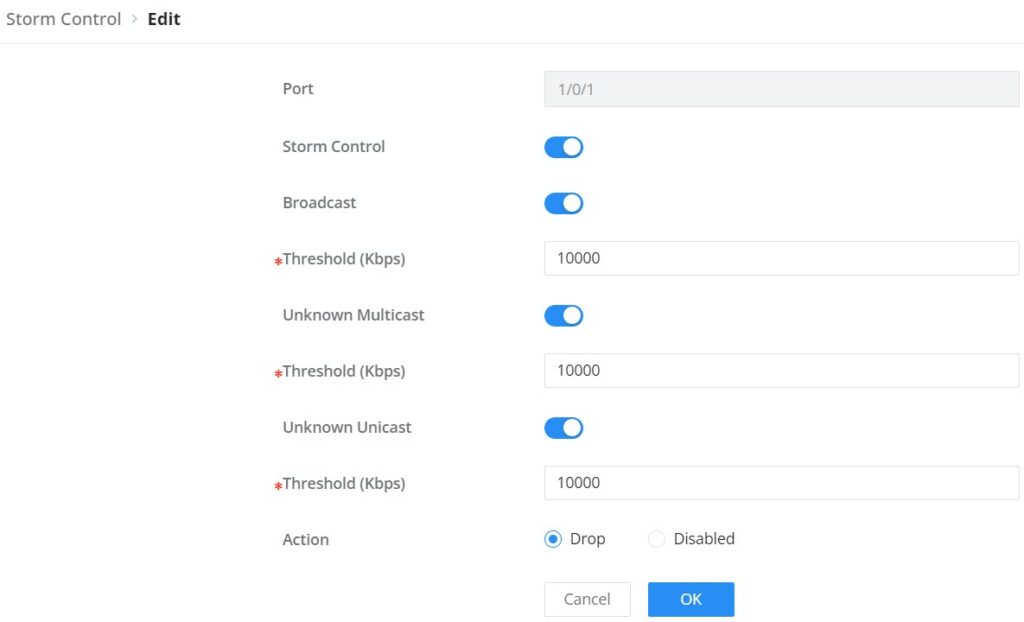

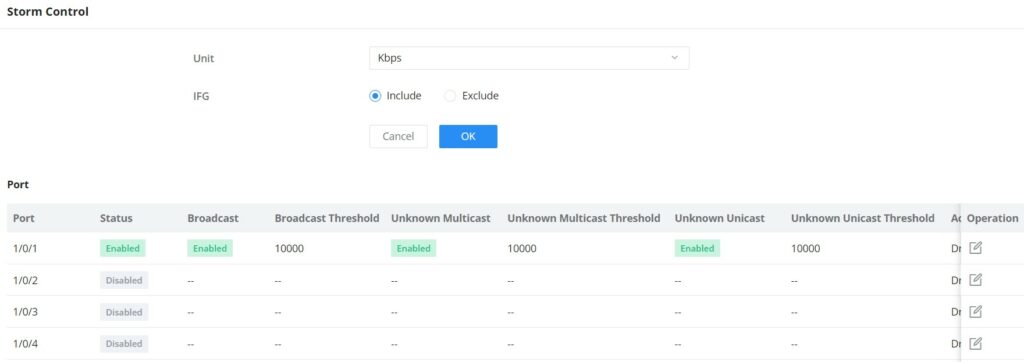

Limita a taxa de pacotes de broadcast, multicast desconhecido e unicast desconhecido, configurando limites para prevenir tempestades de broadcast.

A taxa de controle de tempestade pode ser calculada com base em octetos (kbps) ou pacotes (pps).

Se a taxa for excedida, a ação pode ser: Descartar (Drop) os pacotes ou Desligar (Shutdown) a porta.

Se a porta for desligada, ela deve ser reativada manualmente ou automaticamente usando a função de Recuperação Automática de Porta.

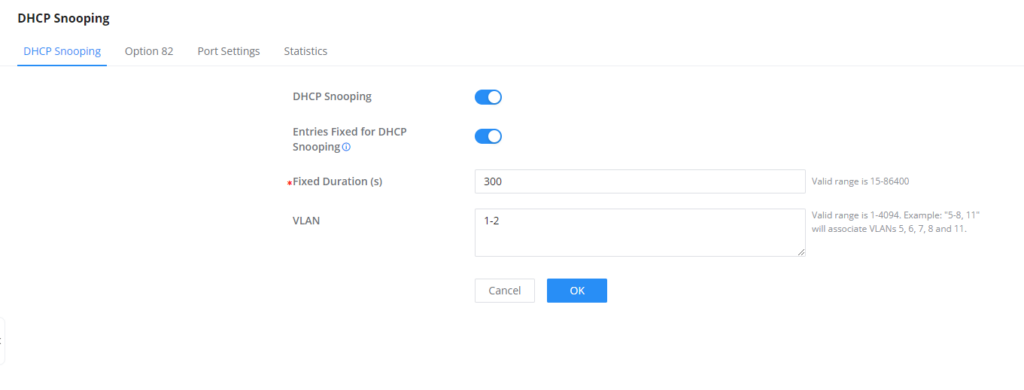

Garante que os clientes DHCP obtenham endereços IP de servidores DHCP legítimos e previne ataques DHCP na rede.

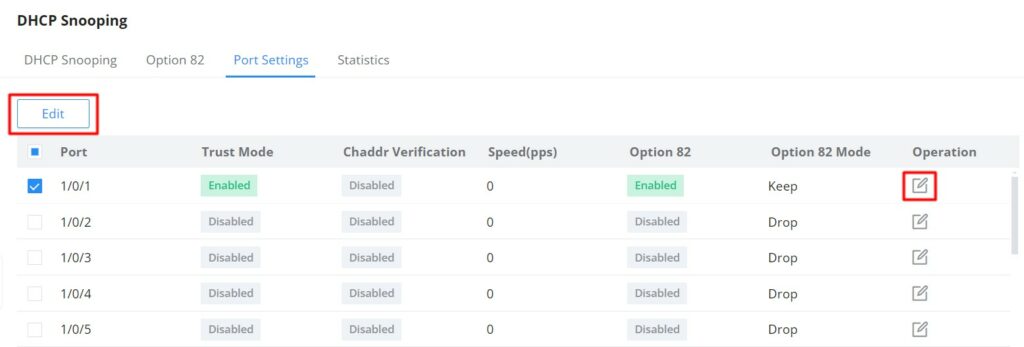

Habilite o Modo Confiável (Trust Mode) nas portas conectadas a servidores DHCP legítimos. Portas não confiáveis descartarão mensagens DHCP.

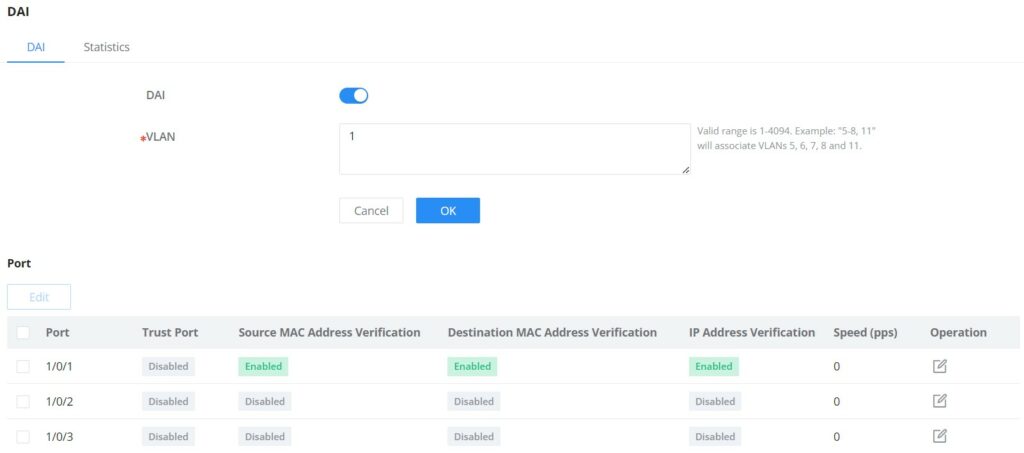

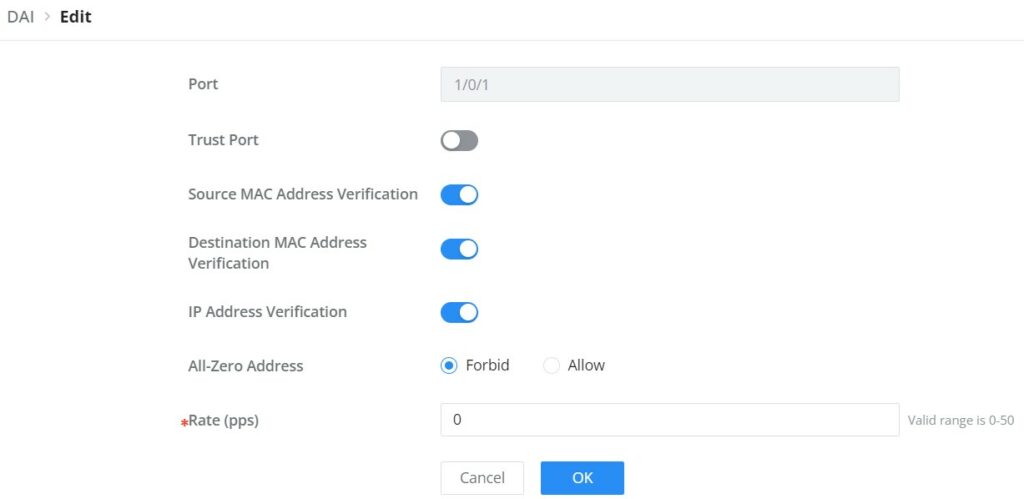

Habilite o DAI para defender contra ataques man-in-the-middle (intermediário) e evitar o roubo de dados de usuários legítimos.

O dispositivo compara o IP de origem, MAC de origem, interface e VLAN do pacote ARP com a tabela de vinculação para verificar a legitimidade do usuário.

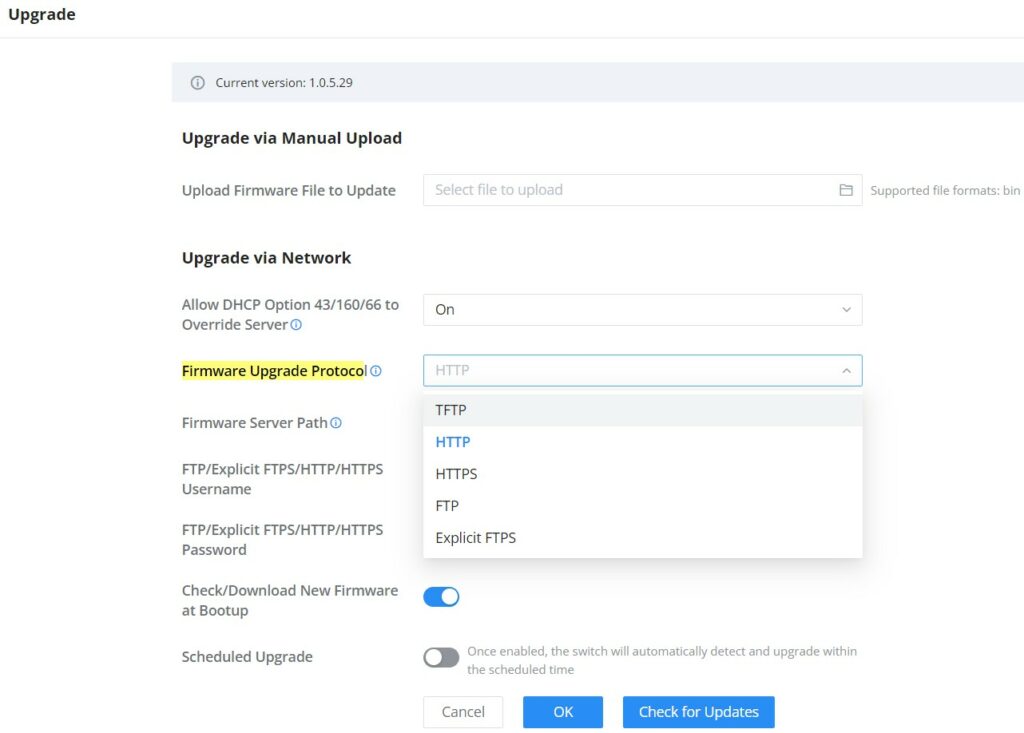

Suporta upload manual de arquivo BIN ou atualização via rede usando TFTP, HTTP, HTTPS, FTP ou Explicit FTPS.

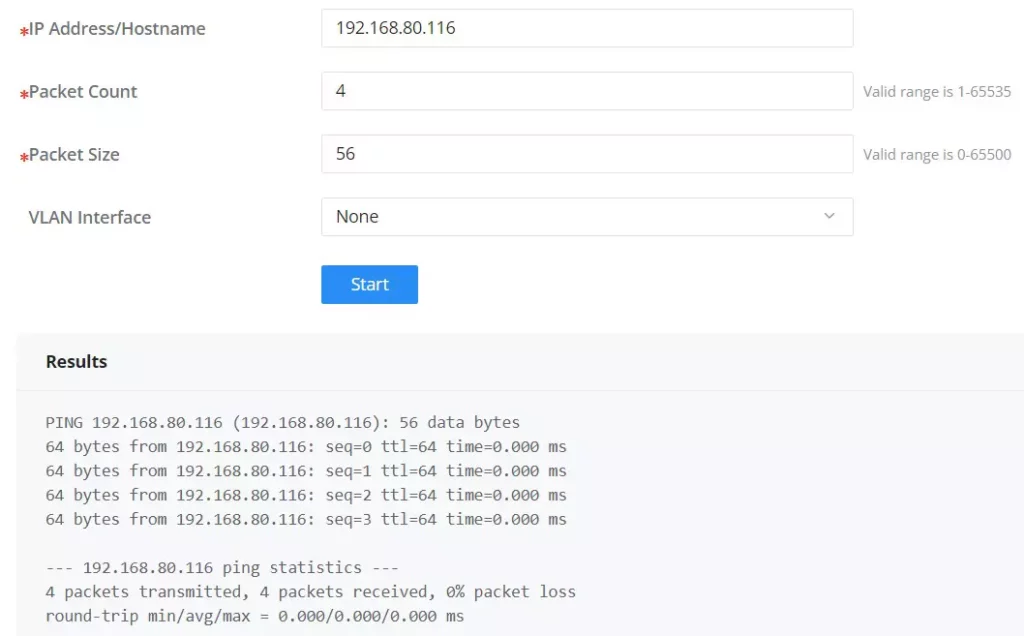

Ferramentas de diagnóstico como Ping e Traceroute estão disponíveis para auxiliar na solução de problemas de rede.

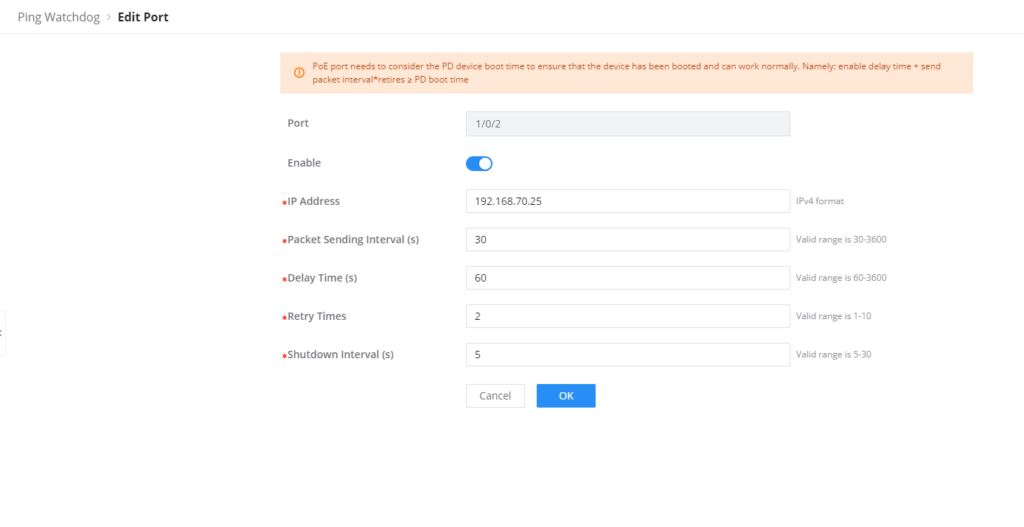

Monitora a conectividade pingando continuamente um IP. Se o dispositivo ficar sem resposta, ações corretivas podem ser acionadas.

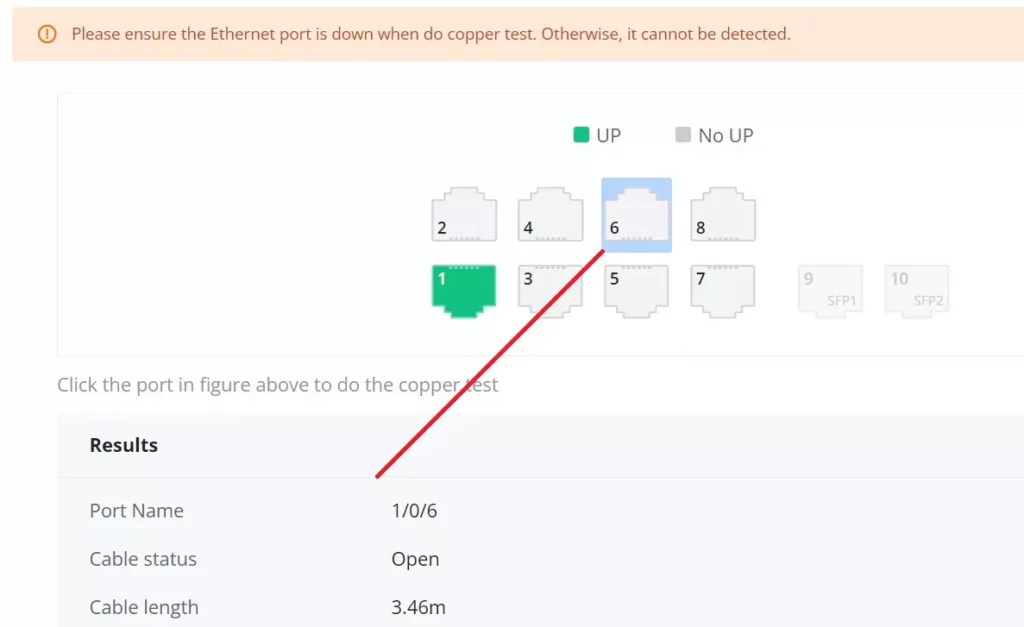

Detecta se o cabo conectado à porta Ethernet está com falha e a localização exata da falha.

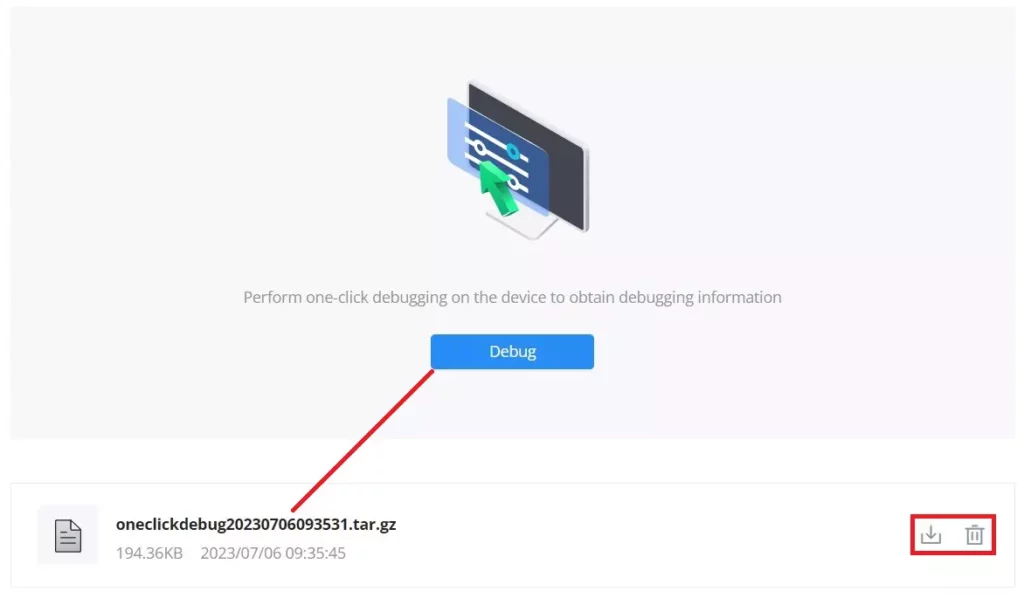

Recurso que coleta rapidamente informações de depuração do switch para administradores ou suporte técnico.

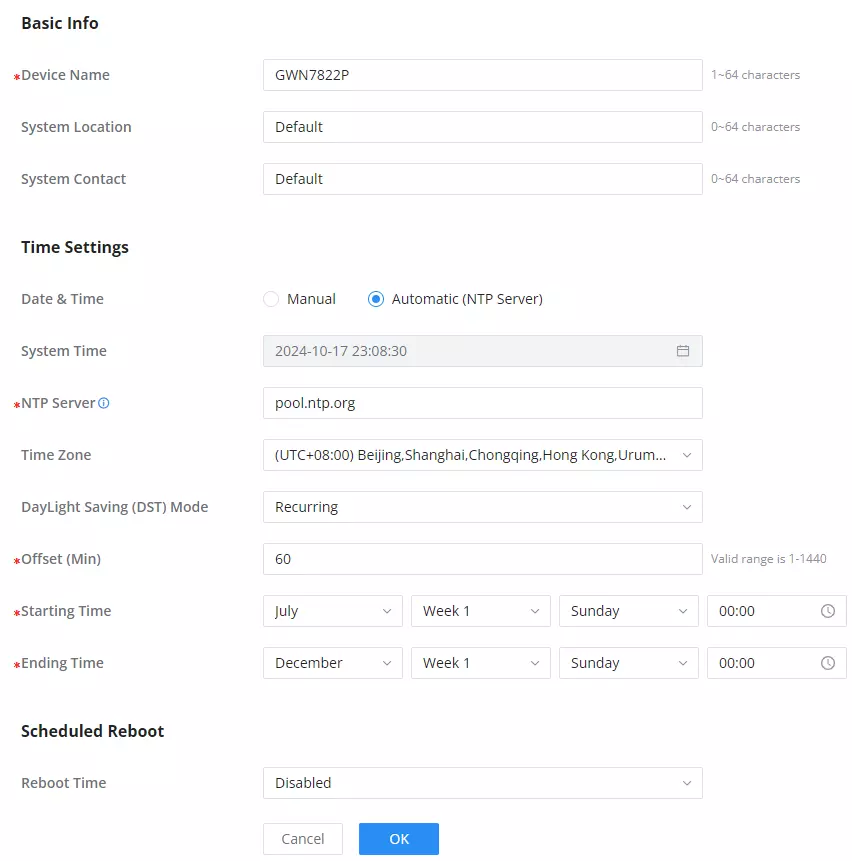

Defina o Nome do Dispositivo, Localização do Sistema e Contato do Sistema.

Configure a sincronização de hora (Manual ou NTP), Fuso Horário e o Modo de Horário de Verão (DST).

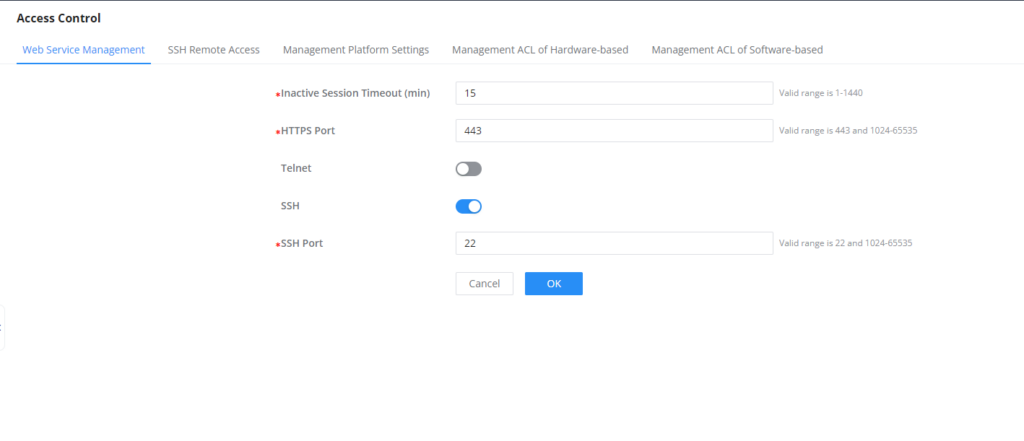

Defina o tempo limite de inatividade da sessão (15s a 1440min) e as portas para HTTPS (padrão 443) e SSH (padrão 22).

Os switches GWN78xx suportam até 12 sessões VTY simultâneas, permitindo acesso concorrente via SSH ou Telnet para administradores.

Habilite a reinicialização agendada usando uma política de tempo definida na seção "Time Policy".

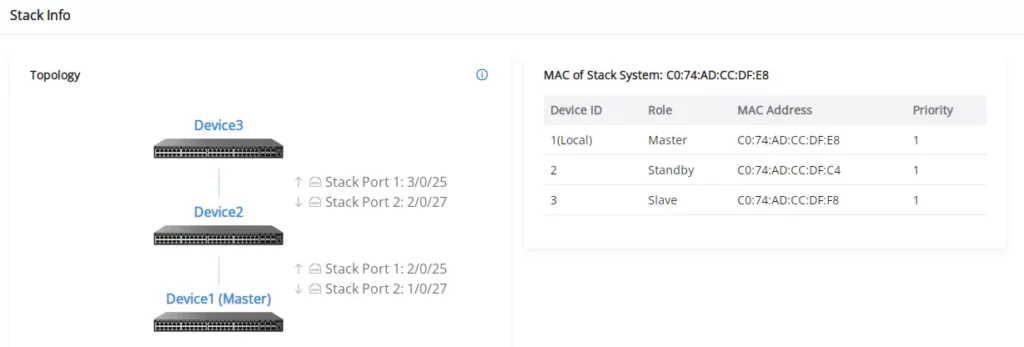

Permite que múltiplos switches operem como uma única unidade lógica, simplificando o gerenciamento, aumentando a redundância e expandindo a densidade de portas.

Selecione duas portas físicas para interconexão de empilhamento. Devem ser portas de 10G (SFP+) e apenas módulos de fibra 10G são suportados.

Defina um ID de Dispositivo único (1-4) e a Prioridade (1-255). Valores de prioridade mais altos aumentam a chance de ser eleito Master.

Após configurar e salvar, reinicie o switch para que as alterações tenham efeito. Conecte os switches e ligue-os para formar o sistema de empilhamento.

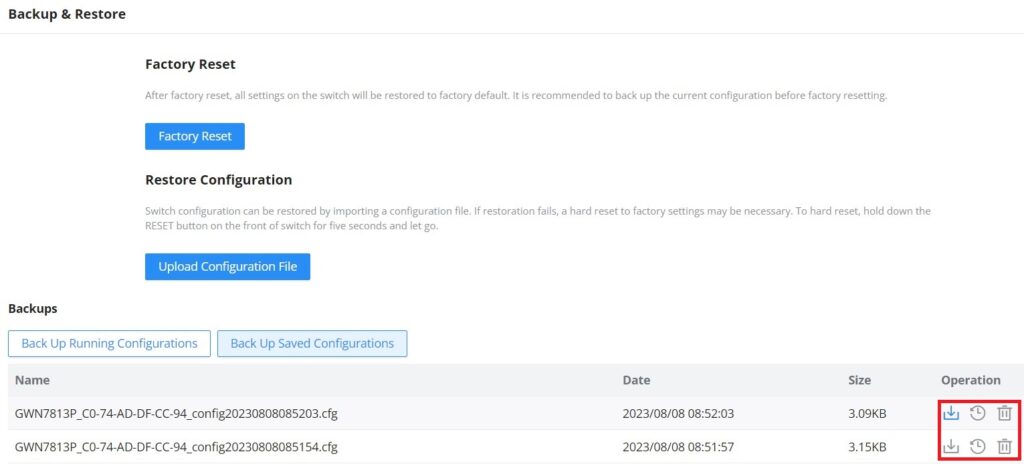

A restauração para os padrões de fábrica apagará todas as informações de configuração do switch. Faça um backup das configurações antes de prosseguir.

Clique no botão "Factory Reset" para reverter o switch GWN7813P para as configurações padrão de fábrica.

É possível restaurar o switch para um estado anterior fazendo upload de um arquivo de configuração salvo (backup).
