Grandstream GWN7812P - Guia do Usuário

O switch gerenciável GWN7812P.

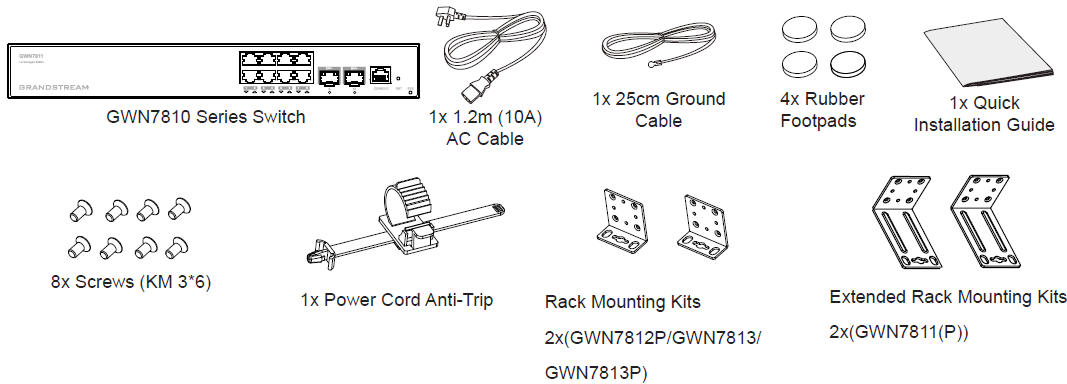

1x Cabo AC de 1,2m (10A).

Suportes padrão para montagem em rack e 8 parafusos (PM 3*6).

1x Cabo terra.

4x Pés de borracha (para instalação em mesa).

1x Guia de Instalação Rápida.

1x Cabo Console (Opcional).

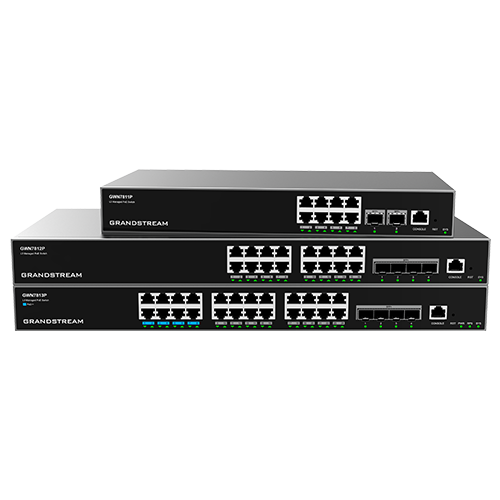

16 portas Gigabit Ethernet (10/100/1000Mbps) para conexão de terminais. Suportam PoE e PoE+.

4 portas SFP+ de 10 Gbps.

1x Porta Console, usada para conectar um PC de gerenciamento.

Pinhole de Reset de Fábrica. Pressione por 5 segundos para restaurar as configurações padrão.

Indicador LED de status do sistema.

O GWN7812P possui 2 ventoinhas.

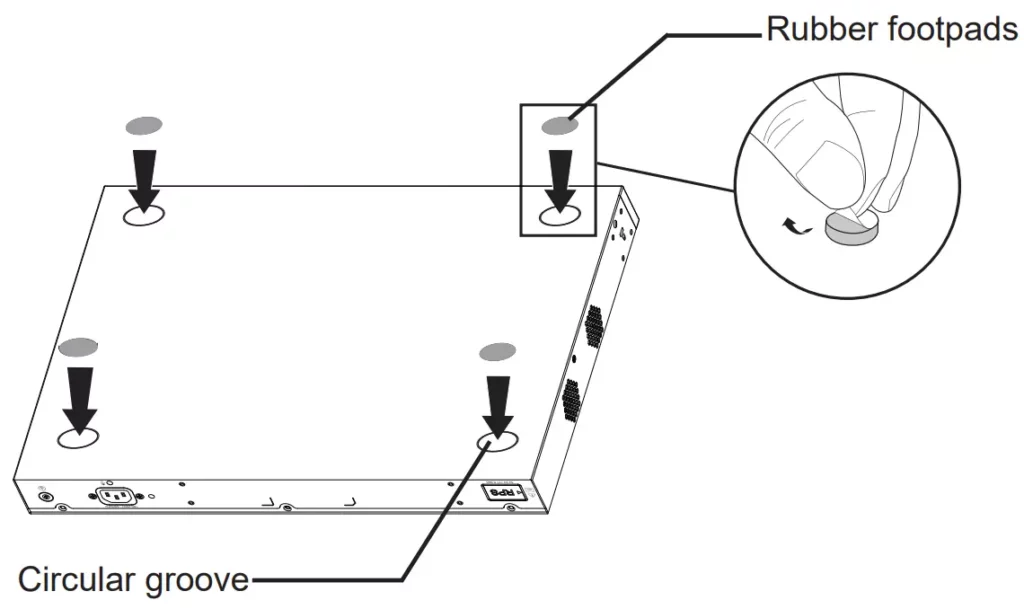

Cole os quatro pés de borracha nas ranhuras circulares nos quatro cantos da parte inferior do chassi. Vire o switch e coloque-o suavemente sobre a mesa.

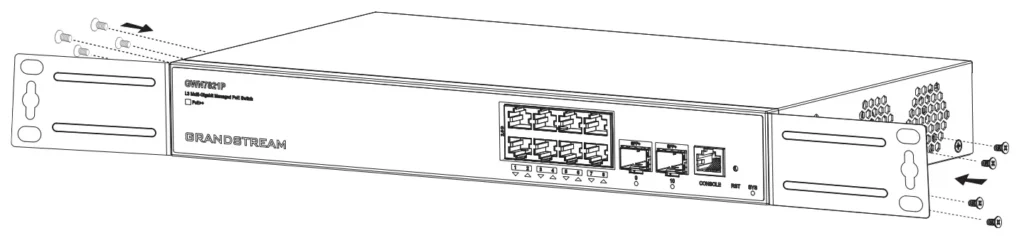

Instale os dois suportes de montagem em rack em forma de L nas laterais do switch e fixe-os com os parafusos fornecidos (KM 3*6).

Coloque o switch em uma posição adequada no rack e apoie-o com o suporte.

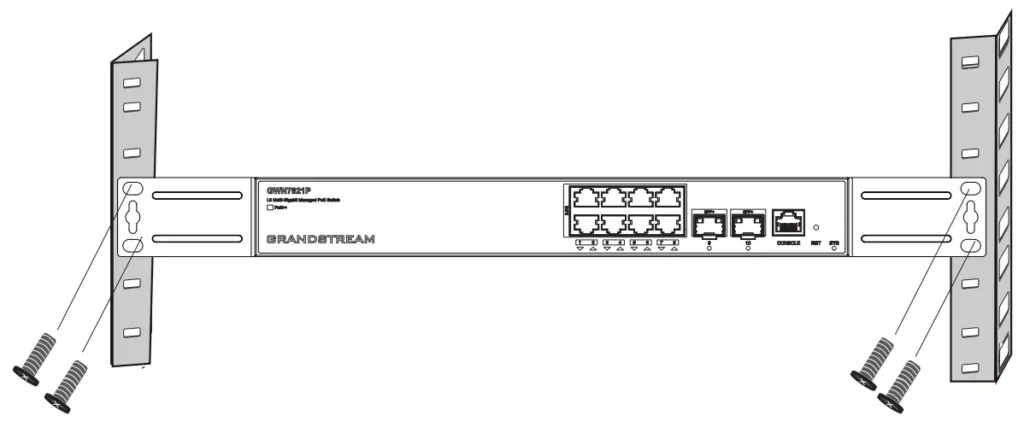

Fixe os suportes de montagem em L nas ranhuras-guia do rack com parafusos (fornecidos por você) para garantir que o switch esteja instalado de forma estável e horizontal.

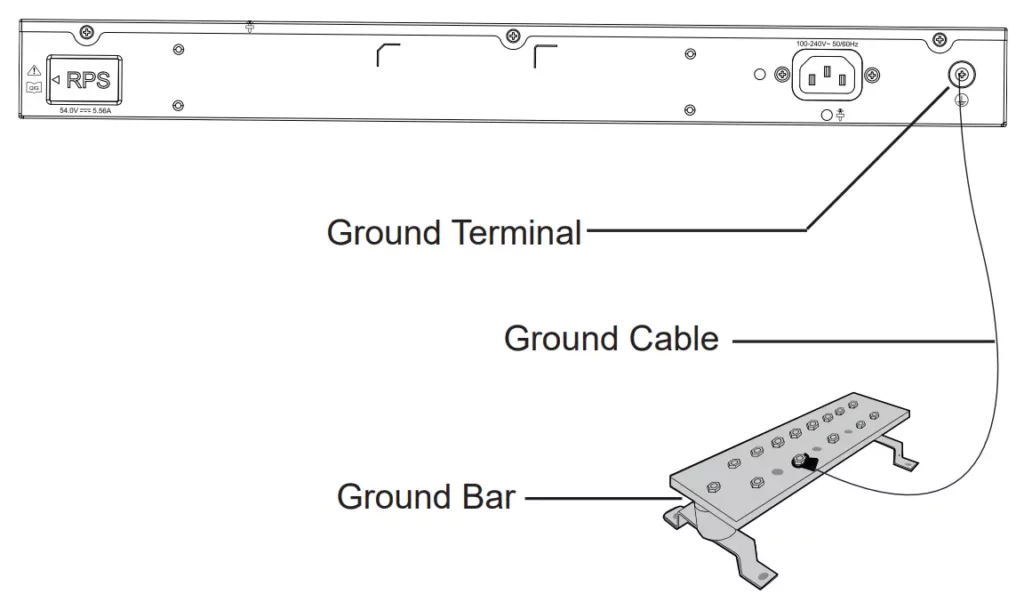

Remova o parafuso terra, conecte uma extremidade do cabo terra ao terminal do switch e aperte o parafuso. Conecte a outra extremidade a um dispositivo aterrado ou à barra de aterramento da sala de equipamentos.

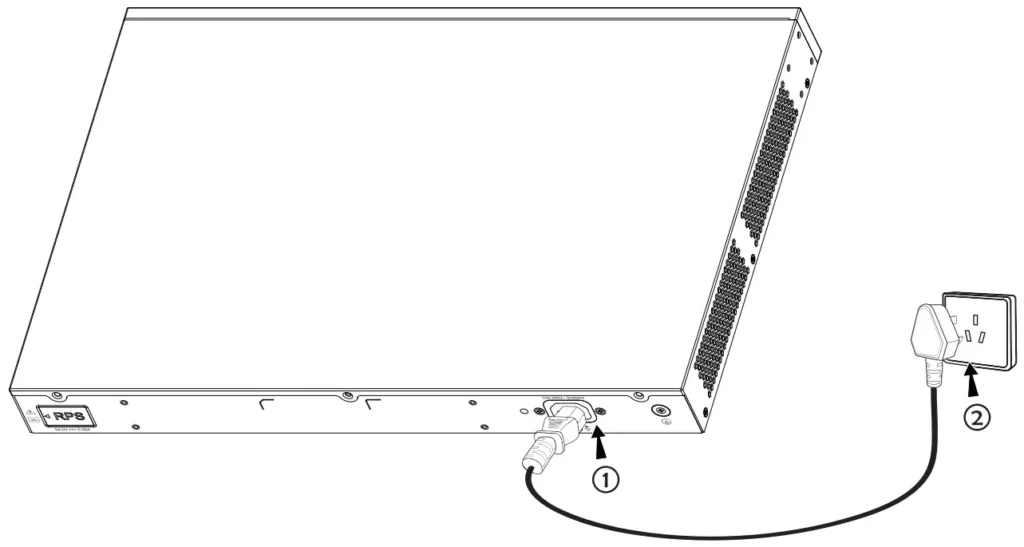

Conecte o cabo de alimentação ao switch primeiro e, em seguida, conecte-o ao sistema de alimentação elétrica.

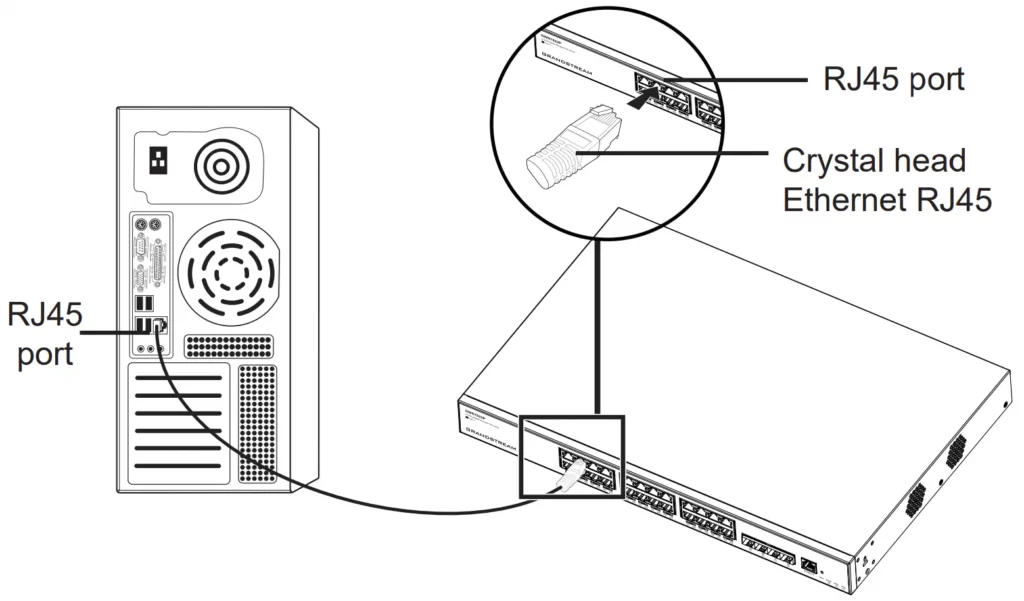

Conecte o cabo de rede. Verifique o indicador de porta: se estiver aceso, a conexão está normal; se estiver apagado, verifique o cabo e o dispositivo par.

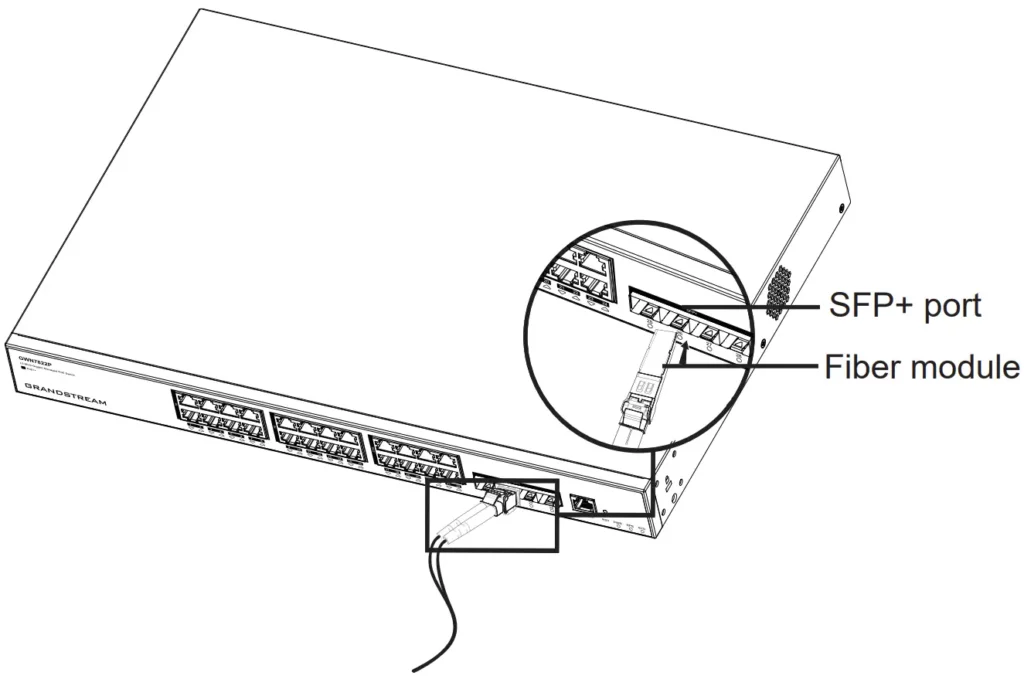

Insira o módulo de fibra no slot SFP+. Insira o cabo de fibra nas portas Rx e Tx correspondentes e conecte a outra extremidade ao dispositivo par.

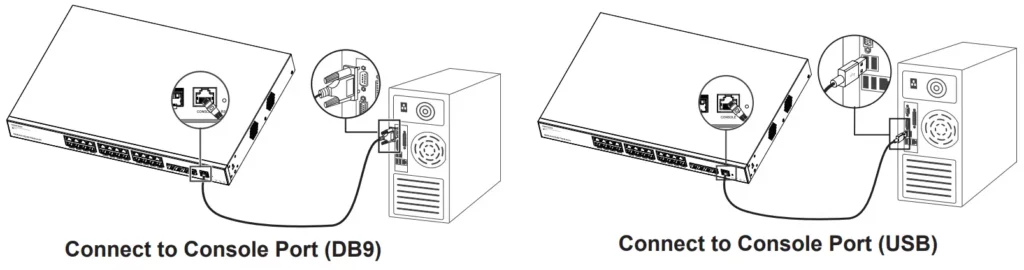

Conecte a extremidade RJ45 do cabo console à porta console do switch e a outra extremidade (DB9 ou USB) ao PC.

Azul Sólido: Uso normal. Azul Piscando: Provisionamento. Vermelho Sólido: Falha na atualização. Vermelho Piscando: Reset de fábrica.

Verde Sólido: Conectado, sem atividade. Verde Piscando: Transferindo dados. Amarelo Sólido: Conectado, PoE ativo, sem atividade. Amarelo Piscando: Transferindo dados, PoE ativo.

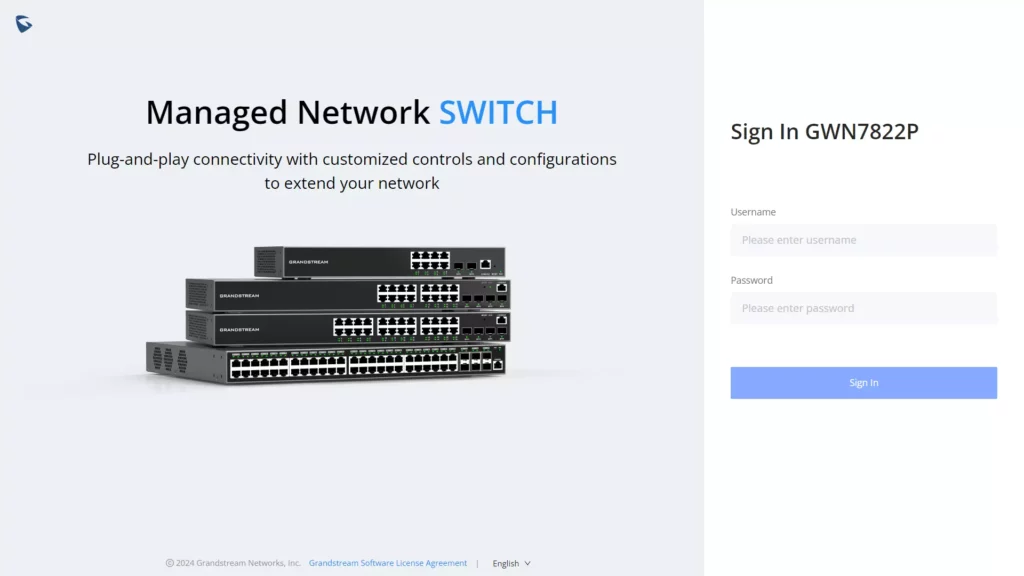

Se não houver DHCP, o IP padrão é 192.168.0.254. Digite https:// no navegador e use as credenciais padrão.

Use o cabo console para conectar o switch ao PC. Abra um emulador de terminal (baud rate 115200) e use o nome de usuário "admin" e a senha aleatória (encontrada no adesivo do switch).

No terminal, digite ssh e insira o nome de usuário e a senha.

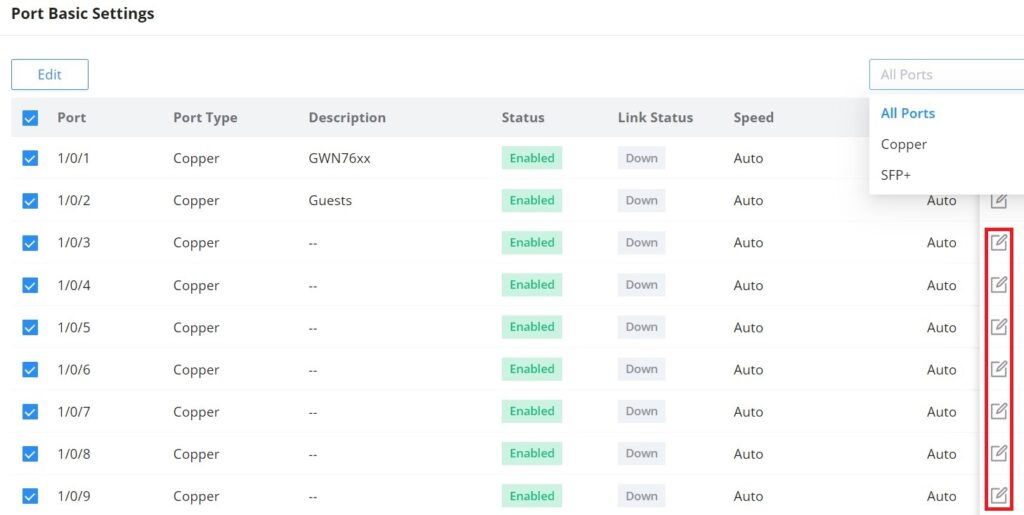

Acesse Interface Web → Switching → Port Basic Settings. Clique no ícone "Editar" para configurar uma porta.

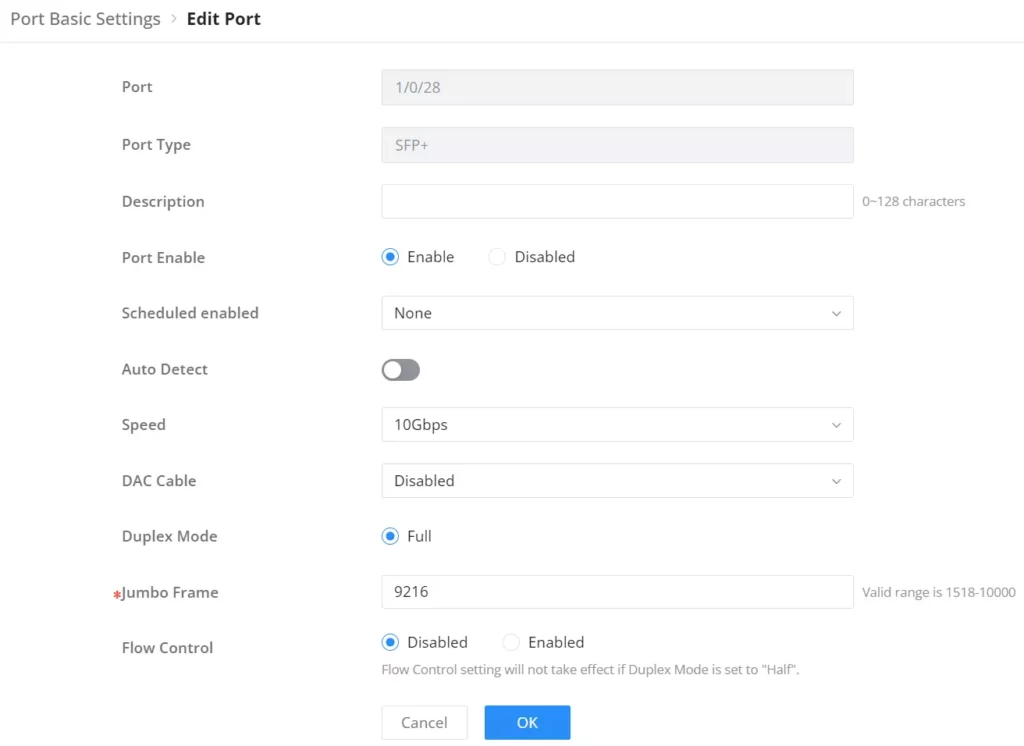

Defina se a porta está habilitada (padrão: habilitada), a Velocidade (Auto, 10/100/1000Mbps) e o Modo Duplex (Auto, Full-duplex, Half-duplex).

Especifique o Jumbo Frame (padrão: 9216, faixa: 1518-12288). Defina o Controle de Fluxo (Desabilitado, Habilitado, Auto).

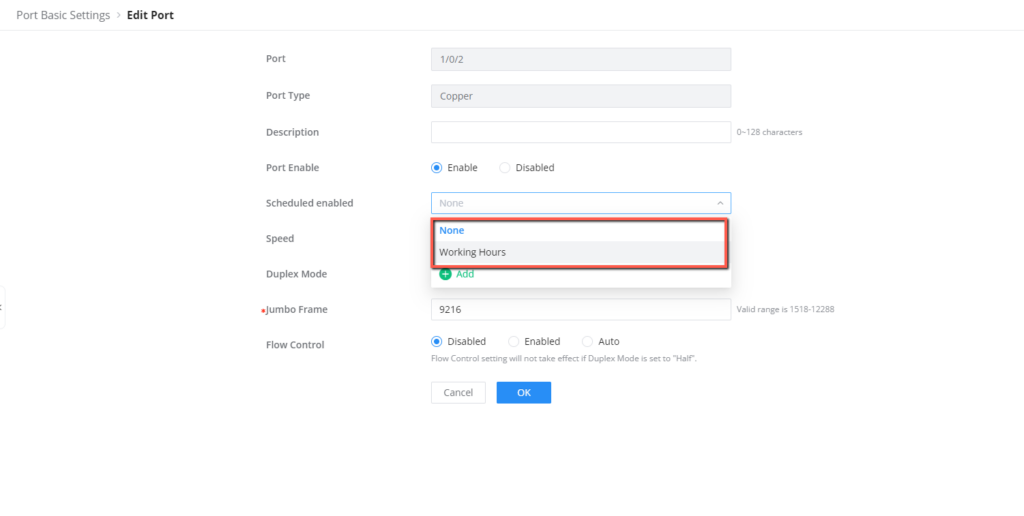

Selecione um agendamento na lista suspensa para definir quando a porta (incluindo portas físicas e LAG) será habilitada.

O recurso de Grupo de Portas permite agrupar portas logicamente sob um ID de grupo, facilitando configurações em lote (ex: VLAN, desabilitar/habilitar).

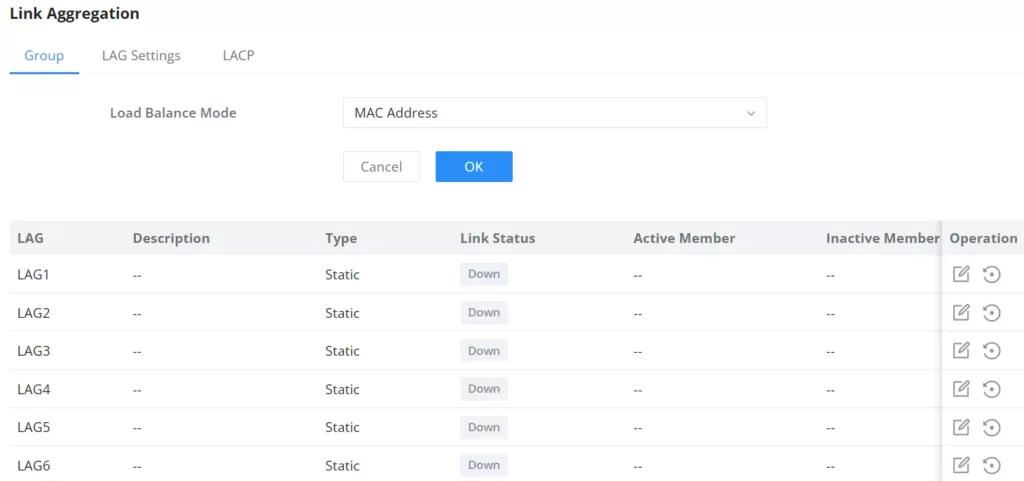

LAG agrupa portas físicas para criar um único caminho de dados de alta largura de banda. Navegue até Switching → Link Aggregation.

Escolha o modo: **Endereço MAC** (balanceia o tráfego com base em diferentes MACs) ou **Endereço IP/MAC** (balanceia com base em MACs e IPs).

Selecione **Estático** (envia pacotes sem negociação) ou **LACP** (negocia com o dispositivo remoto para maior confiabilidade).

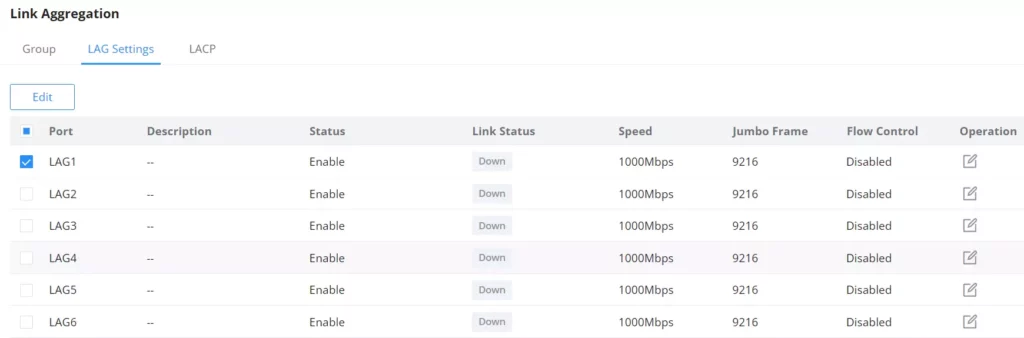

Na seção LAG Port Settings, você pode habilitar o grupo, adicionar uma descrição e especificar a velocidade e o controle de fluxo para o LAG.

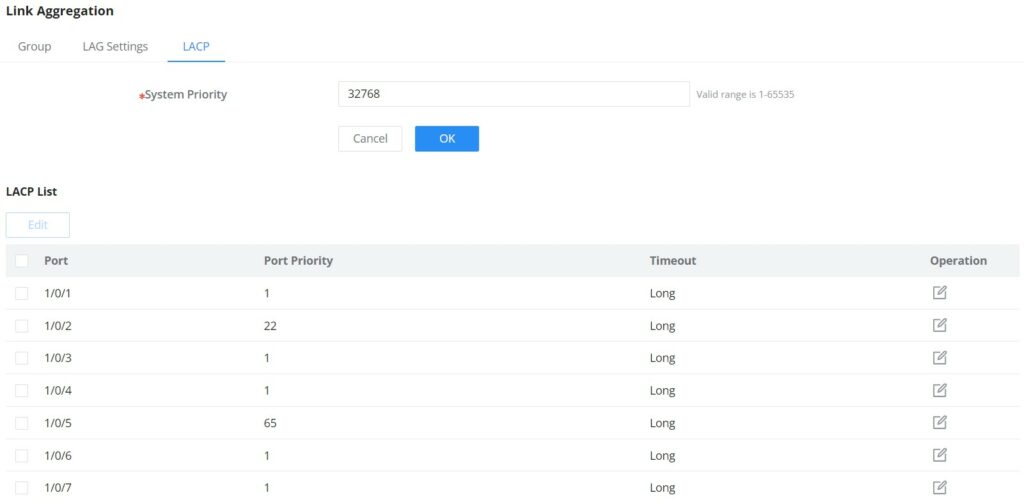

O LACP é baseado em prioridade. Você pode definir a Prioridade do Sistema e a Prioridade da Porta individualmente. Valores menores indicam prioridade mais alta.

Uma VLAN é um grupo de hosts que se comunicam como se estivessem conectados ao mesmo domínio de broadcast, independentemente de sua localização física.

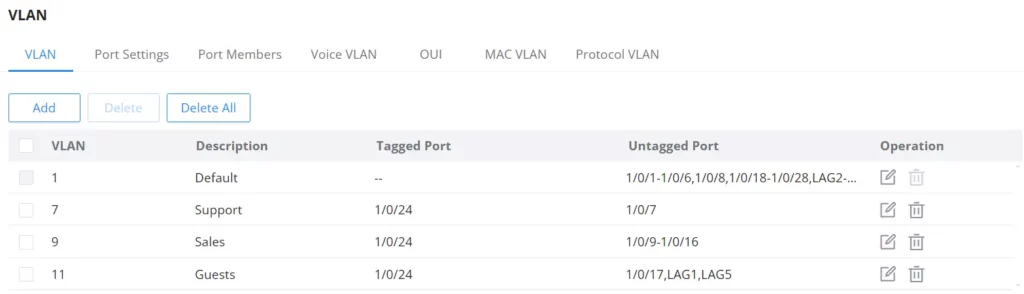

Clique em "Adicionar" para criar uma nova VLAN. É possível criar múltiplas VLANs especificando uma faixa (ex: 7-9) ou separando por vírgulas (ex: 11,89). O ID válido é de 2 a 4094.

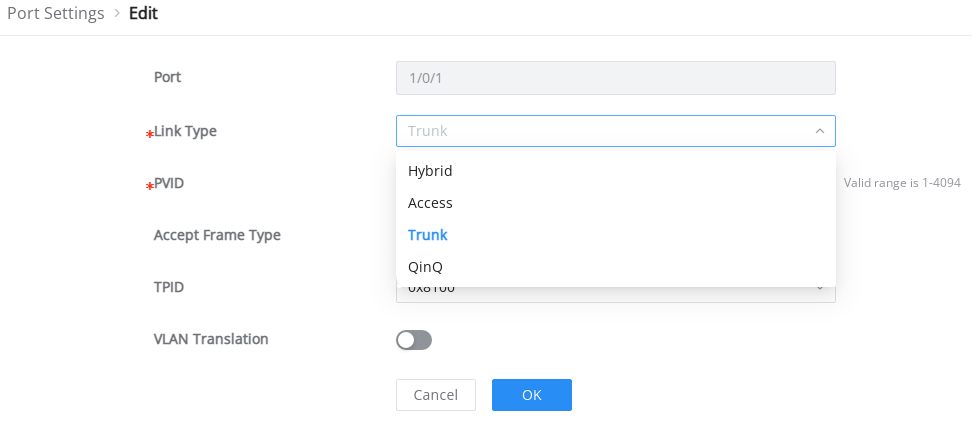

Defina o Tipo de Link (Trunk, Access, Hybrid ou QinQ), o PVID (VLAN padrão), o Filtro de Entrada (Ingress Filtering) e o Tipo de Frame Aceito (Todos, Somente Tagged, Somente Untagged).

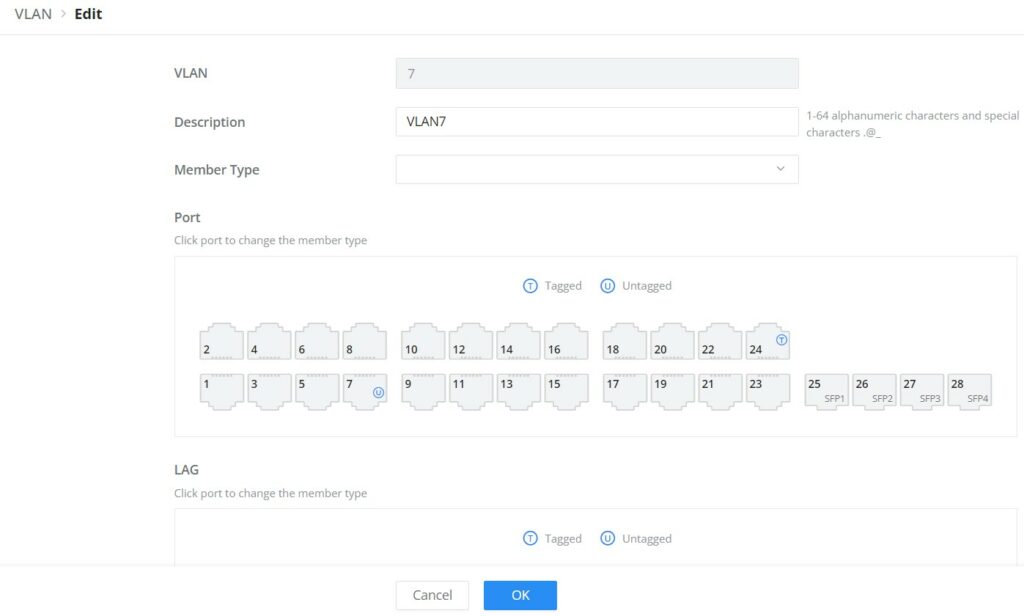

Defina quais VLANs são Tagged (Trunk) e Untagged (Access) para cada porta ou LAG individualmente.

Permite traduzir um ID de VLAN para outro no nível da porta, útil para comunicação entre partes da rede que usam IDs diferentes.

Uma VLAN dedicada para tráfego de voz (como chamadas de telefone IP). Isso garante que as chamadas sejam priorizadas, minimizando latência e jitter.

Selecione um ID de VLAN para a VLAN de Voz (não pode ser a VLAN 1). Especifique a Prioridade CoS/802.1p (faixa válida: 0-7).

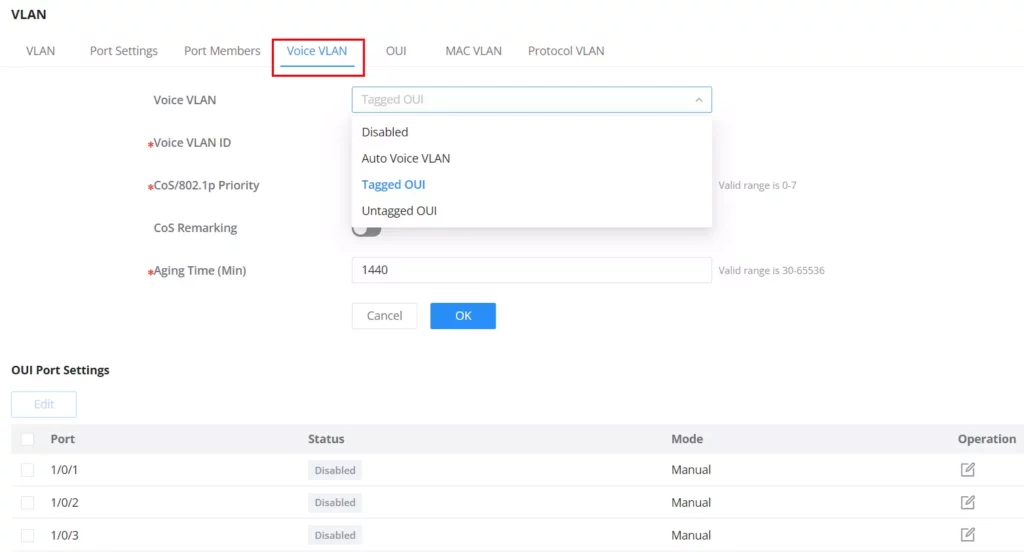

Selecione o método de VLAN de Voz: Desabilitado, Auto Voice VLAN (usando LLDP), OUI Tagged ou OUI Untagged.

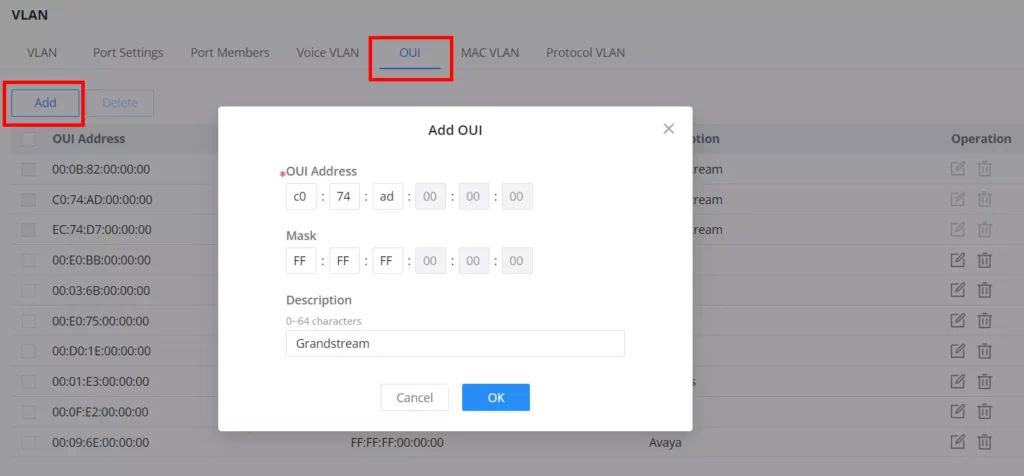

O OUI (Organizationally Unique Identifier) é um identificador exclusivo de 24 bits (os primeiros 24 bits de um endereço MAC) que identifica o fabricante do dispositivo.

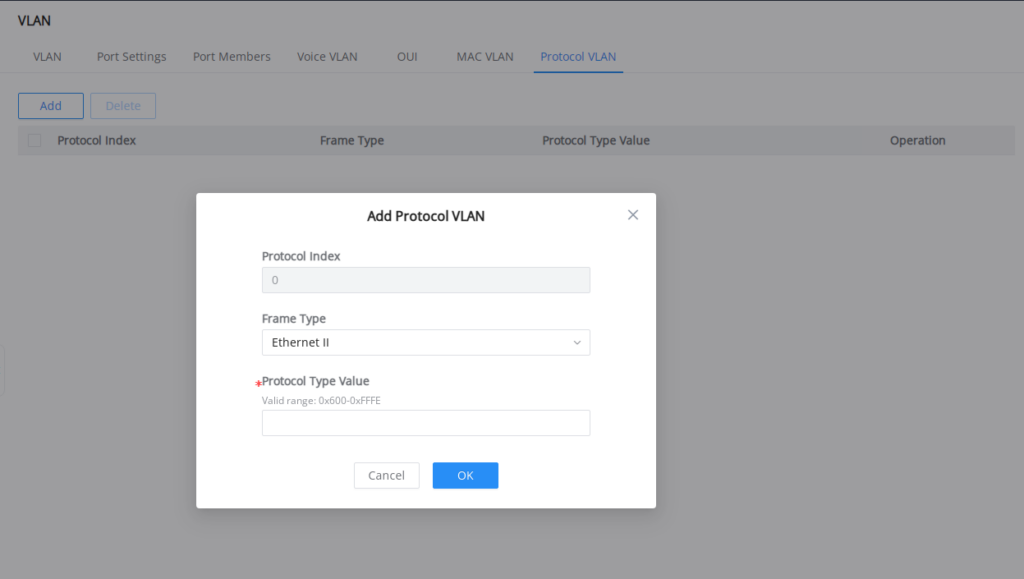

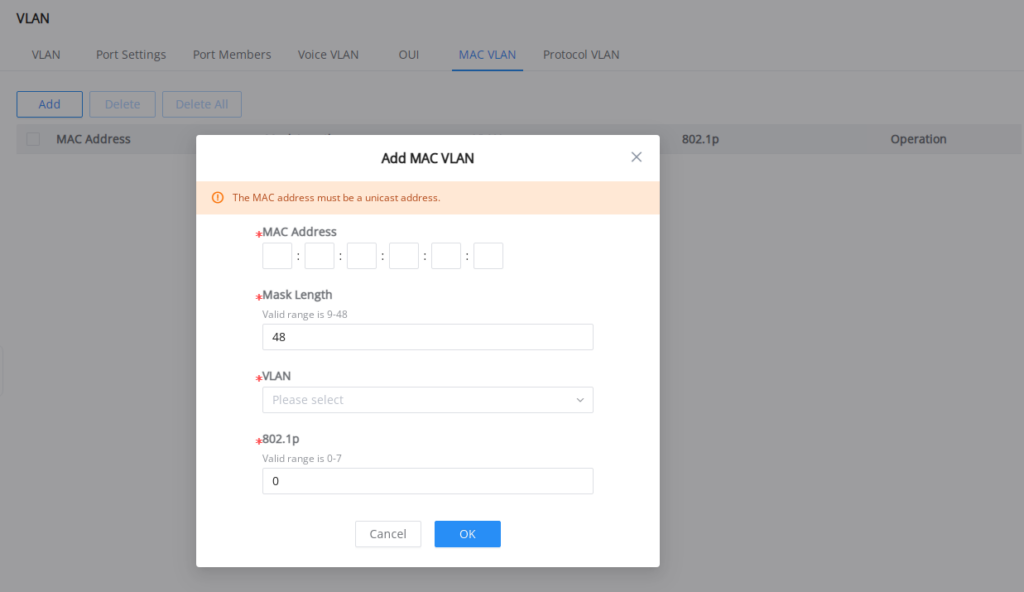

**MAC VLAN:** Atribui VLANs com base no endereço MAC de origem. **Protocol VLAN:** Atribui VLANs com base no tipo de protocolo (ex: IP, ARP).

Uma Interface VLAN é uma interface virtual Layer 3 usada para comunicação entre VLANs. Ela atua como o endereço de gateway para cada porta na VLAN.

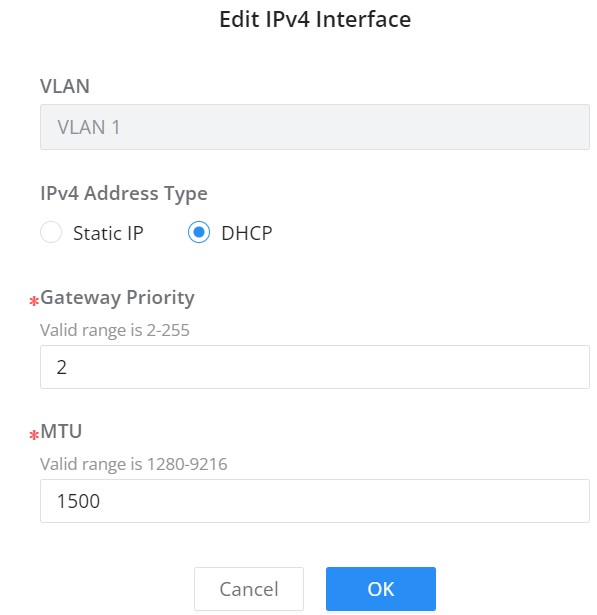

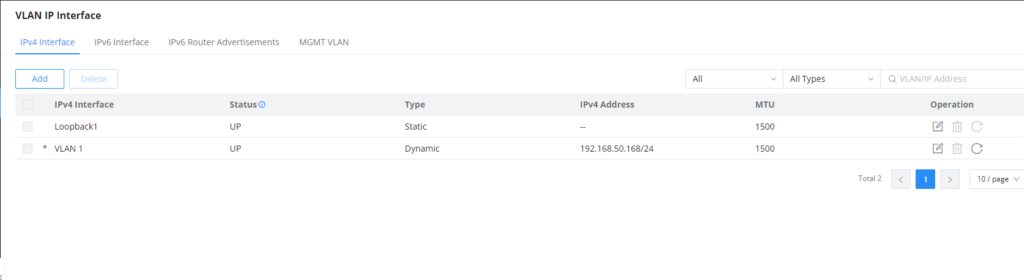

Clique em "Adicionar" em IP → VLAN IP Interface. Escolha o tipo de endereço: **DHCP** (obtém IP automaticamente) ou **IP Estático** (configuração manual).

Ao criar uma Interface IP VLAN estática, você pode vinculá-la a um Servidor DHCP para que os hosts obtenham endereços IP. Habilite o Servidor DHCP em IP → DHCP Server.

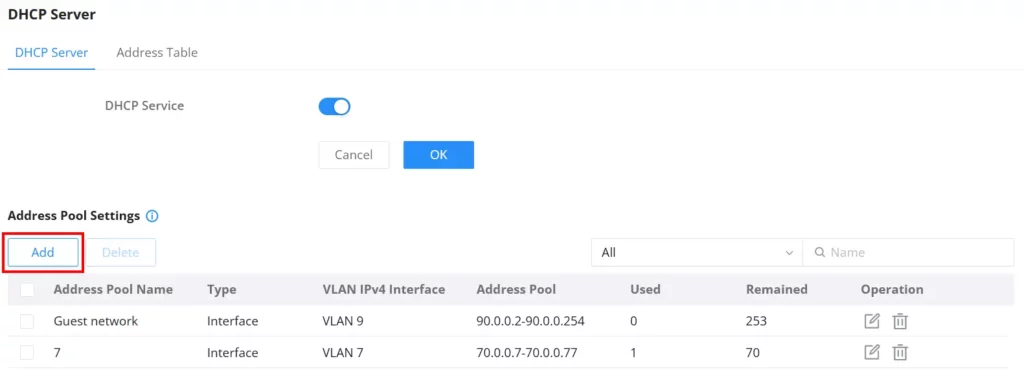

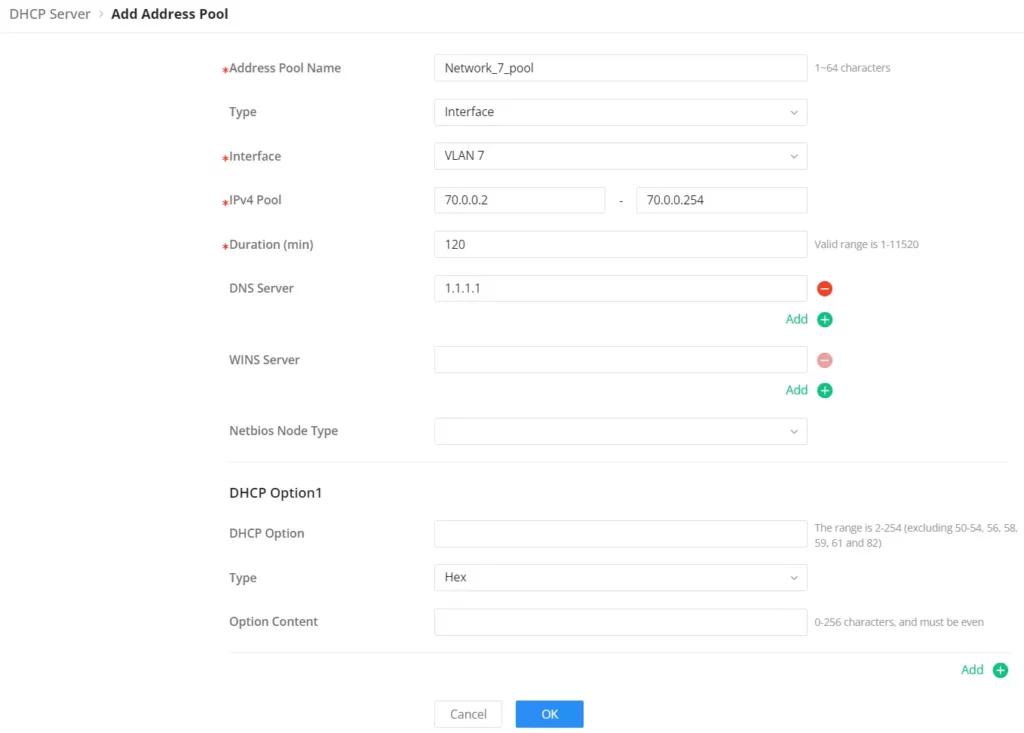

Na seção Address Pool Settings, clique em "Adicionar" para definir a faixa de endereços IP e selecionar a interface VLAN correspondente.

Nesta seção, você pode configurar Opções DHCP, como tipo, Serviço (para Opção 43) e conteúdo da opção.

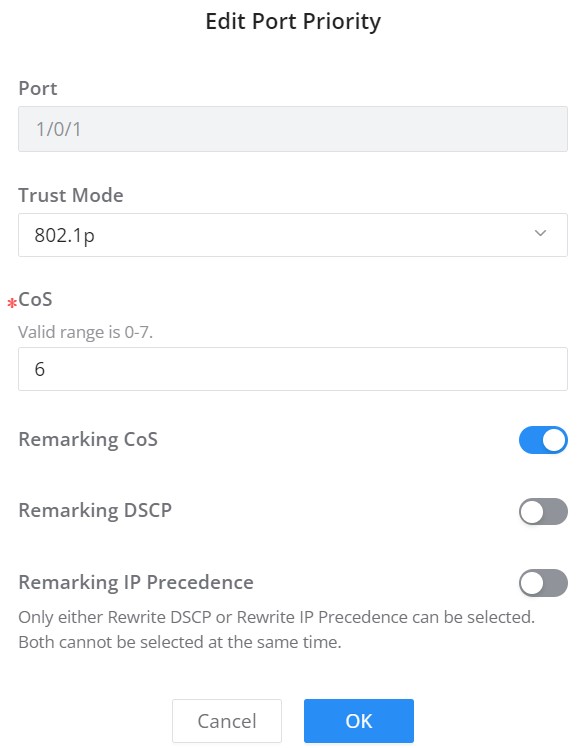

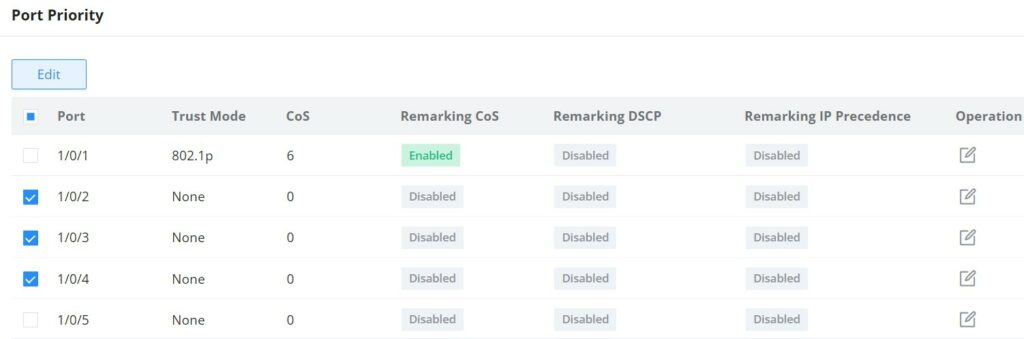

Habilite/desabilite a prioridade de porta para cada interface (porta/LAG). Os modos suportados são CoS, DSCP, CoS-DSCP ou IP-Precedence.

Selecione o modo de operação QoS: **None** (nenhuma prioridade confiável), **CoS**, **DSCP**, **CoS-DSCP** ou **IP-Precedence**.

Quando ocorre congestionamento, o switch determina a ordem de processamento dos pacotes com base na política de agendamento, priorizando pacotes de alta prioridade.

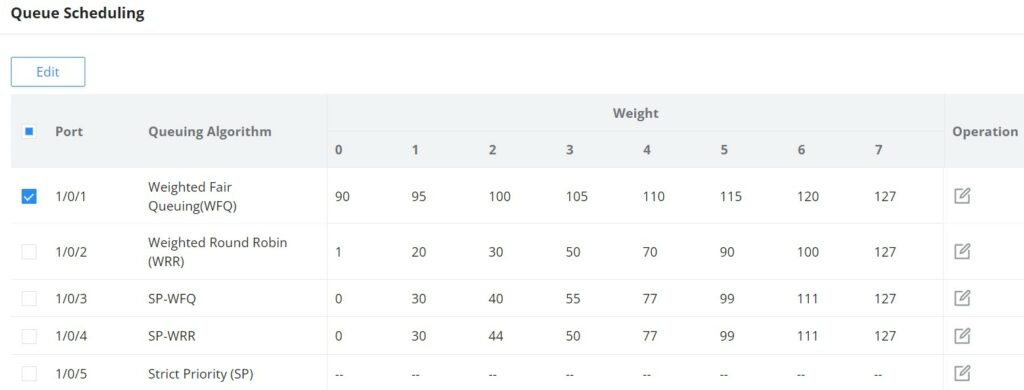

Os algoritmos suportados incluem **SP** (Prioridade Estrita), **WRR** (Round Robin Ponderado), **WFQ** (Enfileiramento Justo Ponderado), **SP-WRR** e **SP-WFQ**.

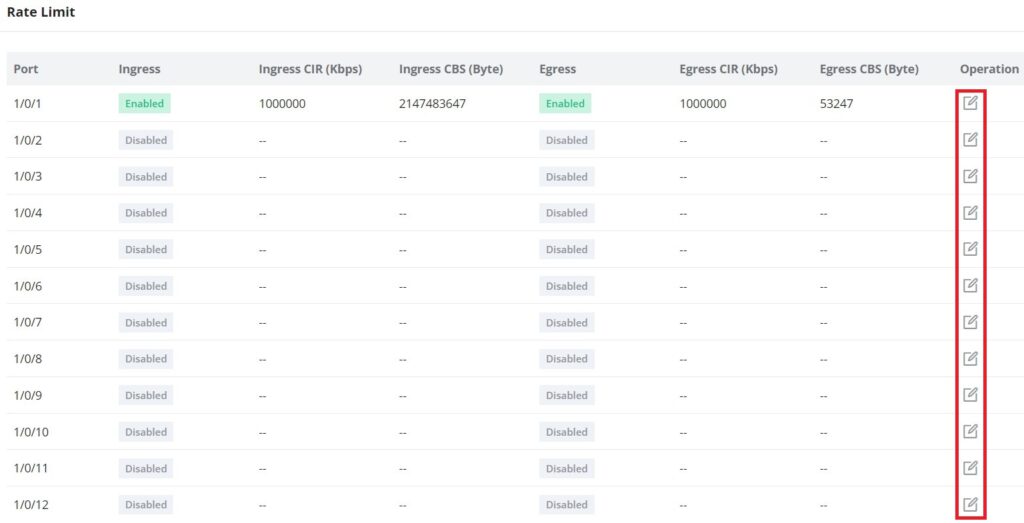

Limita a taxa total de pacotes enviados ou recebidos em uma interface. O **CIR** (Committed Information Rate) define a taxa de transmissão média garantida.

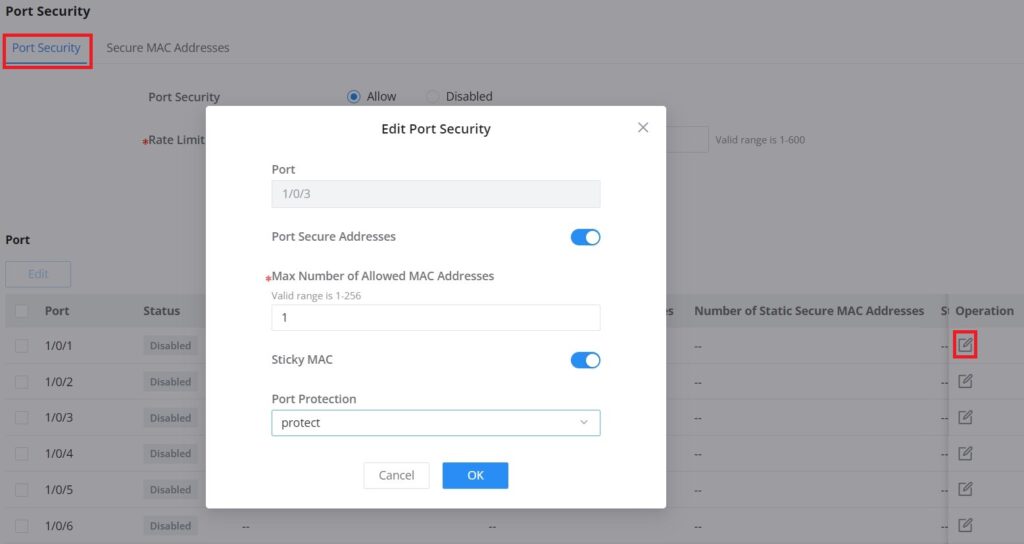

A Segurança de Porta converte endereços MAC aprendidos em endereços MAC seguros (Dinâmico Seguro, Estático Seguro e Sticky MAC), impedindo que usuários ilegais se comuniquem pelo switch.

Defina o número máximo de MACs (1 a 256, padrão: 1). Se o limite for atingido, a Ação de Proteção será executada: **Protect** (descarta pacotes), **Restrict** (descarta e alerta) ou **Shutdown** (desliga a interface).

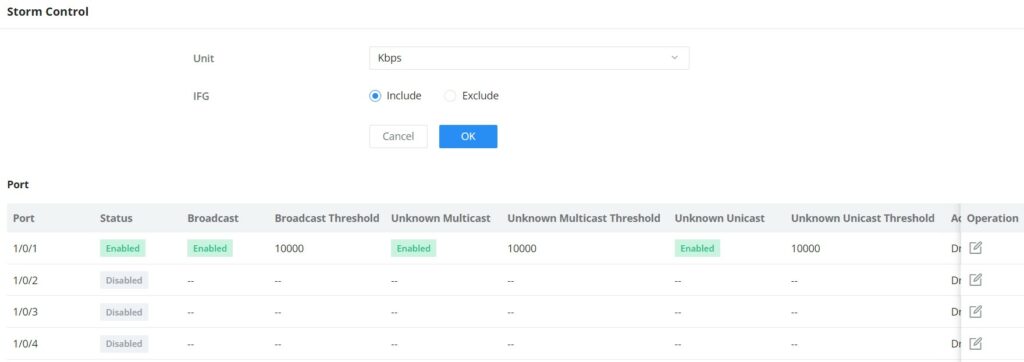

Limita a taxa de pacotes de broadcast, multicast desconhecido e unicast desconhecido, configurando limites para prevenir tempestades de broadcast.

Selecione a ação quando o limite for excedido: **Drop** (descarta pacotes) ou **Shutdown** (desliga a porta).

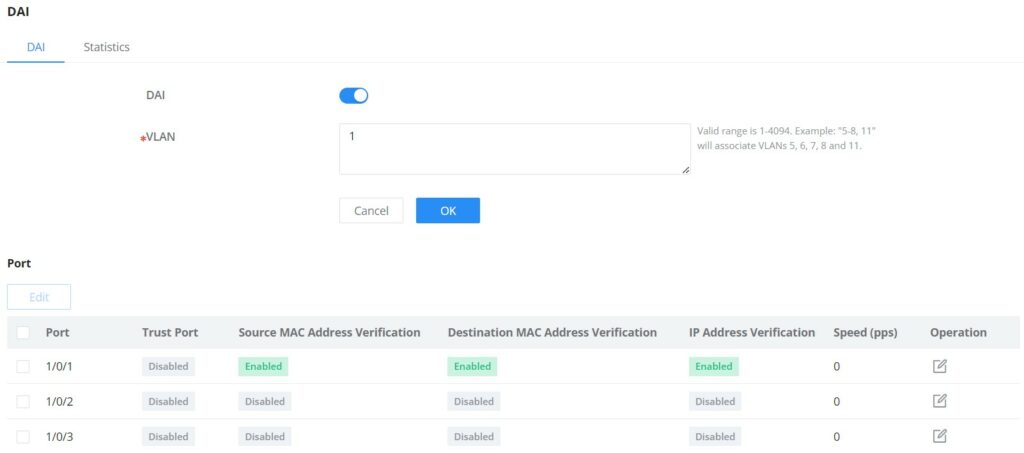

Habilite a Inspeção ARP Dinâmica para se defender contra ataques man-in-the-middle, verificando pacotes ARP com base na tabela de vinculação.

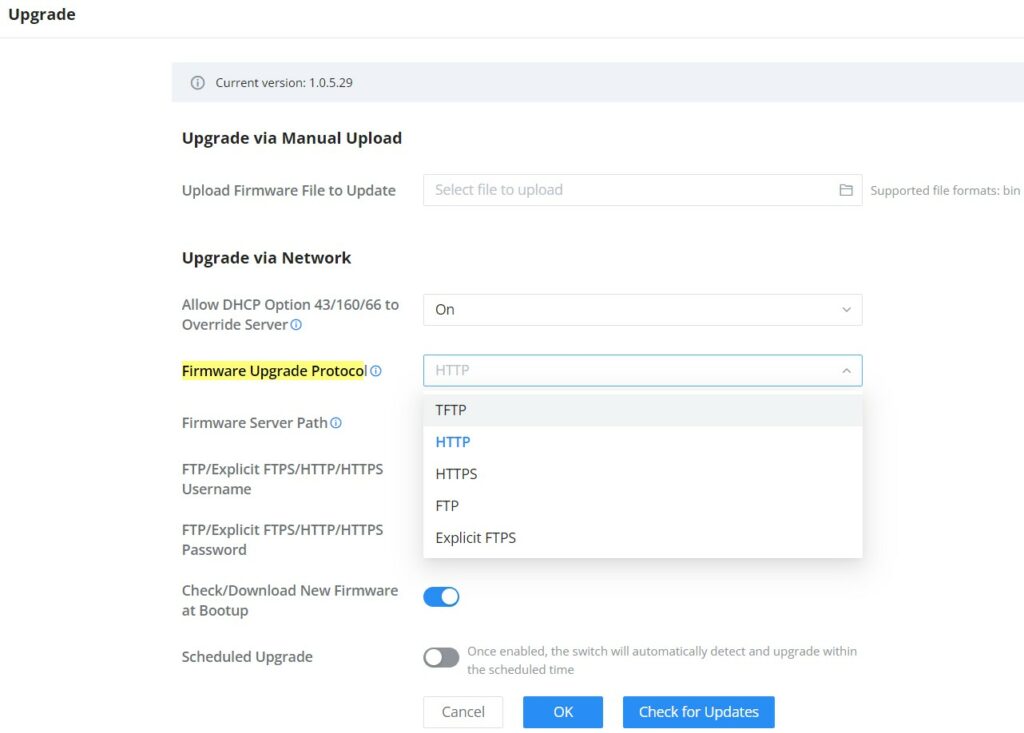

O switch suporta atualização manual via arquivo BIN ou via rede usando protocolos como TFTP, HTTP, HTTPS, FTP e Explicit FTPS.

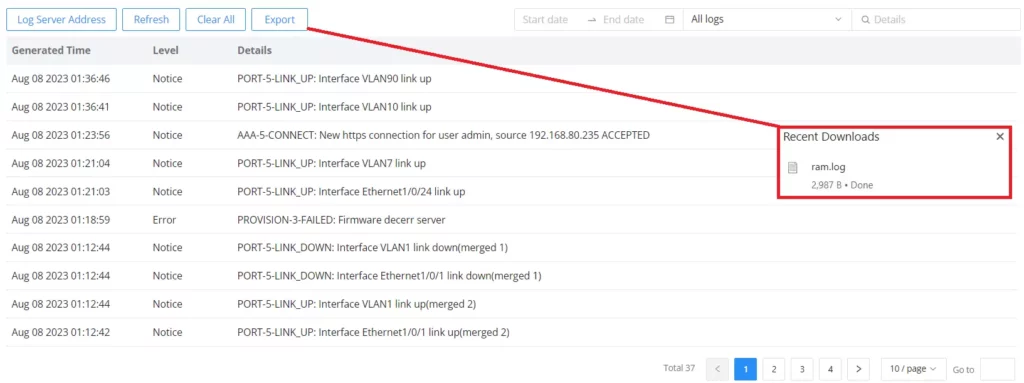

A página de Logs lista todos os logs gerados. É possível exportar a lista ou configurar um endereço de Servidor de Logs para envio remoto.

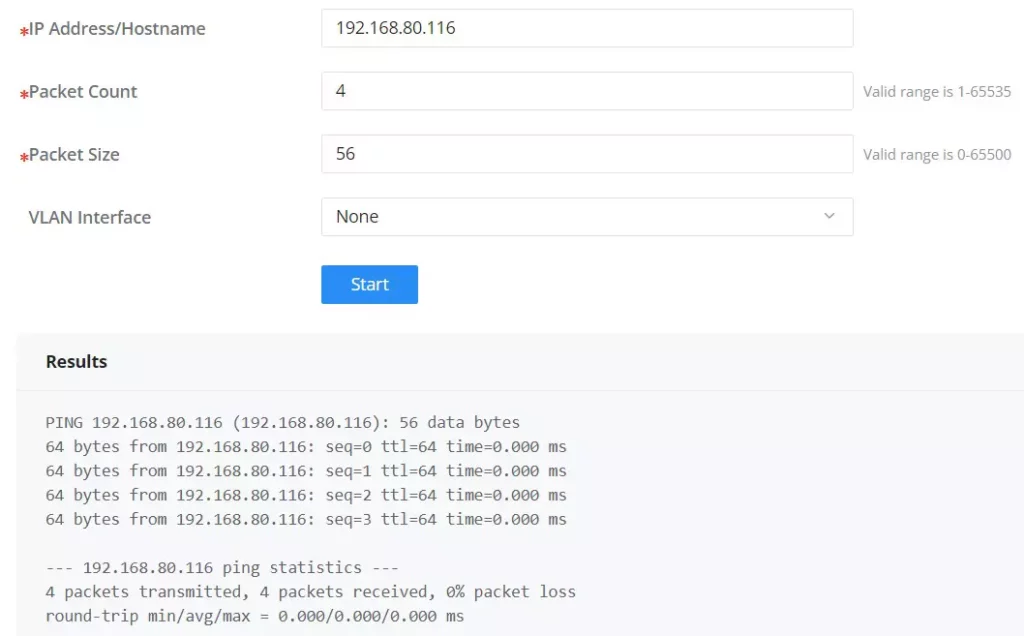

Use as ferramentas Ping e Traceroute diretamente da interface web para verificar a conectividade e o número de saltos (hops) até um endereço IP ou Hostname.

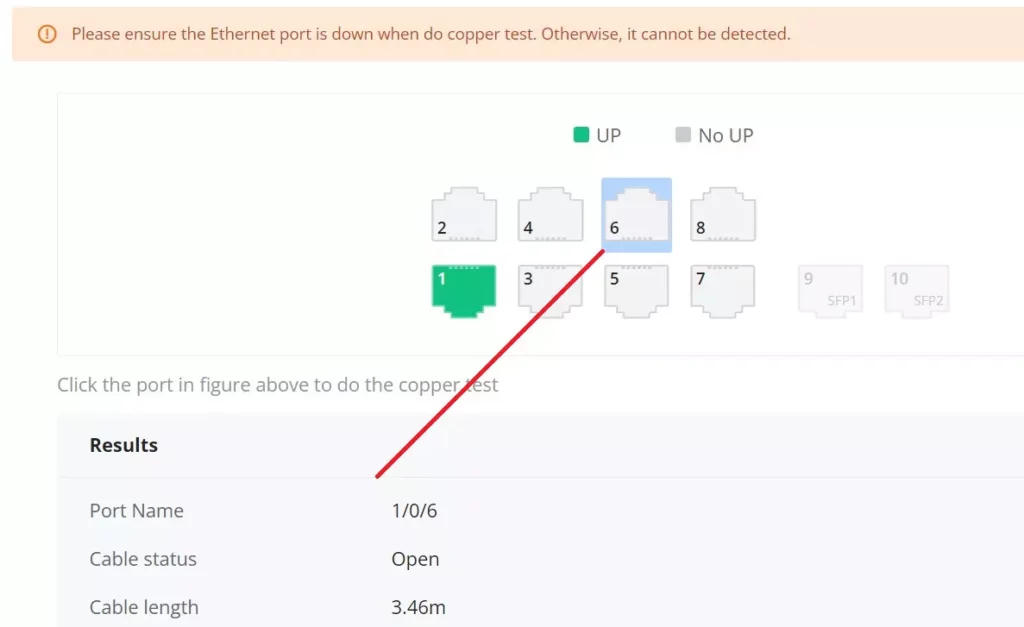

O Teste de Cobre (Copper Test) detecta falhas e a localização da falha no cabo. O Módulo de Fibra (Fiber Module) exibe informações detalhadas sobre os módulos SFP/SFP+.

O recurso de Depuração com Um Clique coleta rapidamente informações de diagnóstico e logs do switch, que podem ser baixados e compartilhados com o suporte técnico.

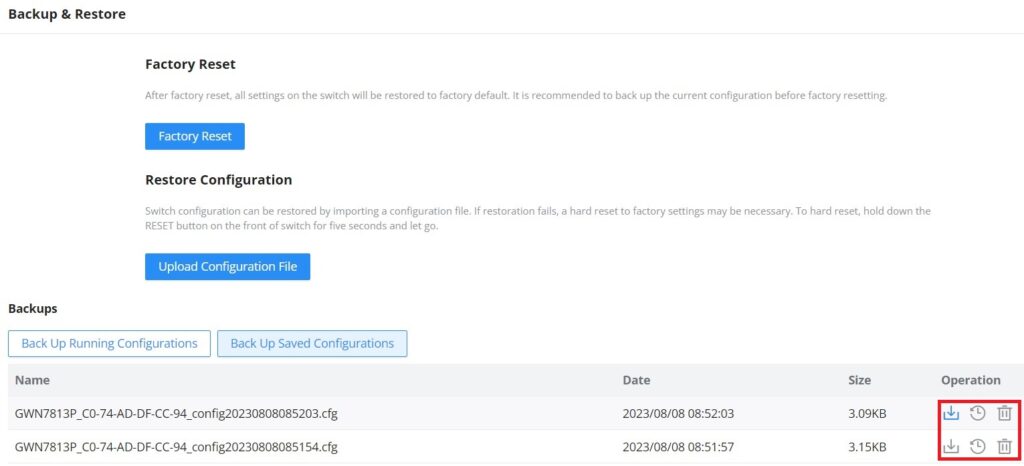

Acesse Manutenção → Backup and Restore.

Clique no botão "Factory Reset" para redefinir o switch GWN7812P para as configurações padrão de fábrica.

Restaure para um backup salvo anteriormente, fazendo upload de um arquivo de configuração.

Pressione o pinhole **RST** (Reset) na parte traseira do switch por 5 segundos para restaurar as configurações padrão de fábrica.
