Grandstream GWN7811P - Guia do Usuário

Introdução

Switch Gerenciável Layer 3
Fornece recursos avançados de roteamento para empresas de médio a grande porte.
Portas de Alta Velocidade
8 portas Gigabit Ethernet PoE+ e 2 portas SFP+ de 10 Gigabit.
Alimentação PoE+
8 portas PoE+ (30W por porta) com orçamento total de 120W, suportando padrões IEEE 802.3af/at.
Segurança e Gerenciamento
Gerenciamento via Web UI, CLI e plataformas GDMS/GWN Manager, com recursos avançados de segurança.

Especificações Técnicas (GWN7811P)

  • Capacidade de Não Bloqueio: 28Gbps
  • Capacidade de Switching: 56Gbps
  • Taxa de Encaminhamento: 41.644 Mpps
  • Buffer de Pacotes: 12MB
  • Endereços MAC: 16K (estáticos, dinâmicos e filtrados)
  • VLAN: 4K VLANs (baseadas em porta, 802.1Q, Voice VLAN)
  • Roteamento: Estático e Dinâmico (RIP, RIPng, OSPF, OSPFv3)

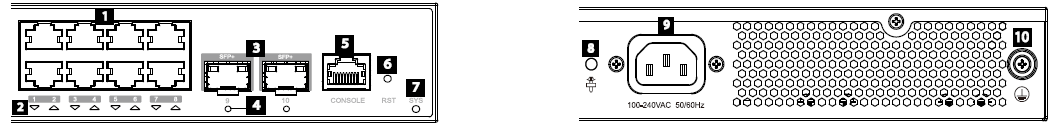

Visão frontal e traseira do switch GWN7811P Grandstream GWN7811P - Guia do Usuário

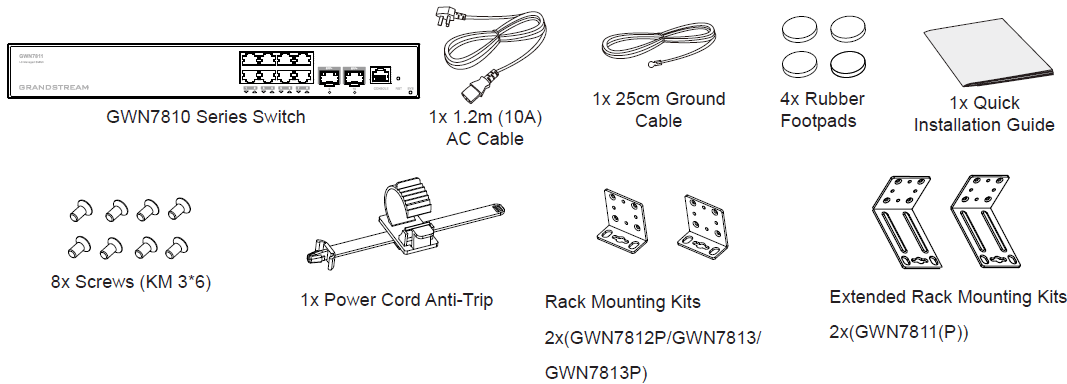

1: Conteúdo da Embalagem

1
Switch GWN7811P
O dispositivo principal.
2
Cabo de Alimentação AC
1 cabo AC de 1.2m (10A).
3
Cabo Terra
1 cabo para aterramento.
4
Pés de Borracha
4 almofadas de borracha para instalação em mesa.
5
Suportes de Montagem
2 suportes para montagem em rack (orelhas).
Conteúdo da embalagem do GWN7811P 1: Conteúdo da Embalagem

2: Portas e Indicadores LED

1
Portas Ethernet RJ45 (PoE+)
8 portas Gigabit Ethernet (10/100/1000Mbps) usadas para conectar terminais. Suportam PoE e PoE+.
2
Portas SFP+
2 portas SFP+ de 10 Gbps para conexões de fibra de alta velocidade.
3
Porta Console
1 porta Console, usada para conectar um PC de gerenciamento.
4
Pino de Reset (RST)
Pino de Reset de Fábrica. Pressione por 5 segundos para restaurar as configurações padrão de fábrica.
5
LED do Sistema (SYS)
Indicador LED do sistema. Azul sólido: Uso normal. Vermelho piscando: Reset de fábrica.
Portas e LEDs do switch GWN7811P 2: Portas e Indicadores LED

3: Instalação (Mesa e Rack)

1

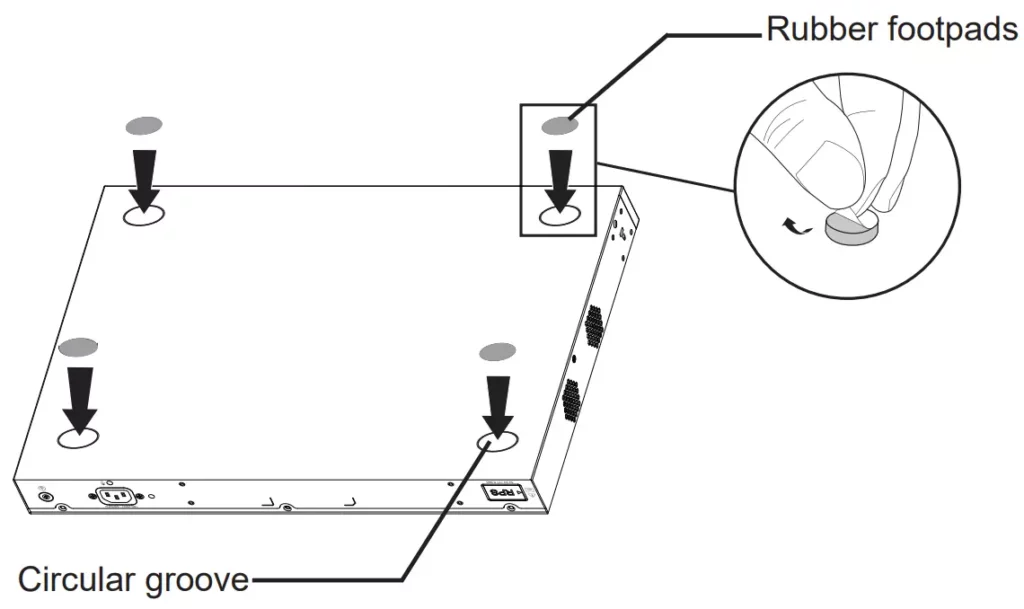

Instalação em Mesa
Coloque o switch em uma superfície estável. Cole os quatro pés de borracha nas ranhuras circulares correspondentes na parte inferior do chassi.
2

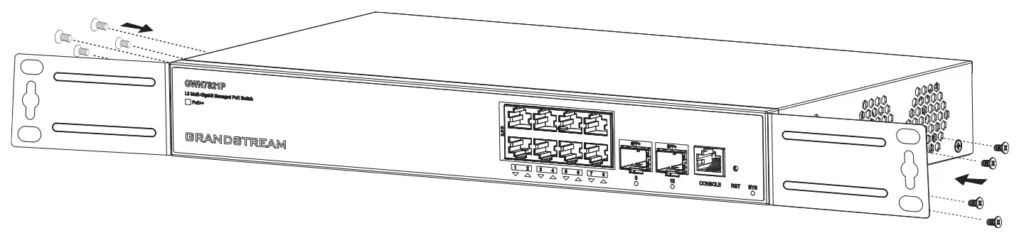

Montagem em Rack (Passo 1)
Instale os dois suportes de montagem em L (orelhas) nas laterais do switch e fixe-os com os parafusos fornecidos (KM 3*6).
3
Montagem em Rack (Passo 2)
Posicione o switch no rack e apoie-o com o suporte.
4

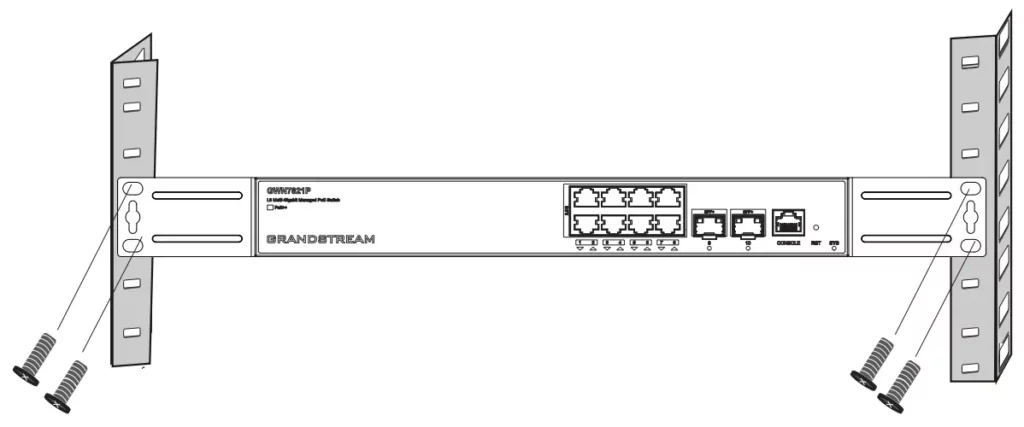

Montagem em Rack (Passo 3)
Fixe os suportes em L nas guias do rack com parafusos (fornecidos pelo usuário) para garantir a instalação estável e horizontal.
Instalação do switch em mesa Instalação do switch em rack - fixação dos suportes Instalação do switch em rack - fixação no rack

4: Conexão e Alimentação

1

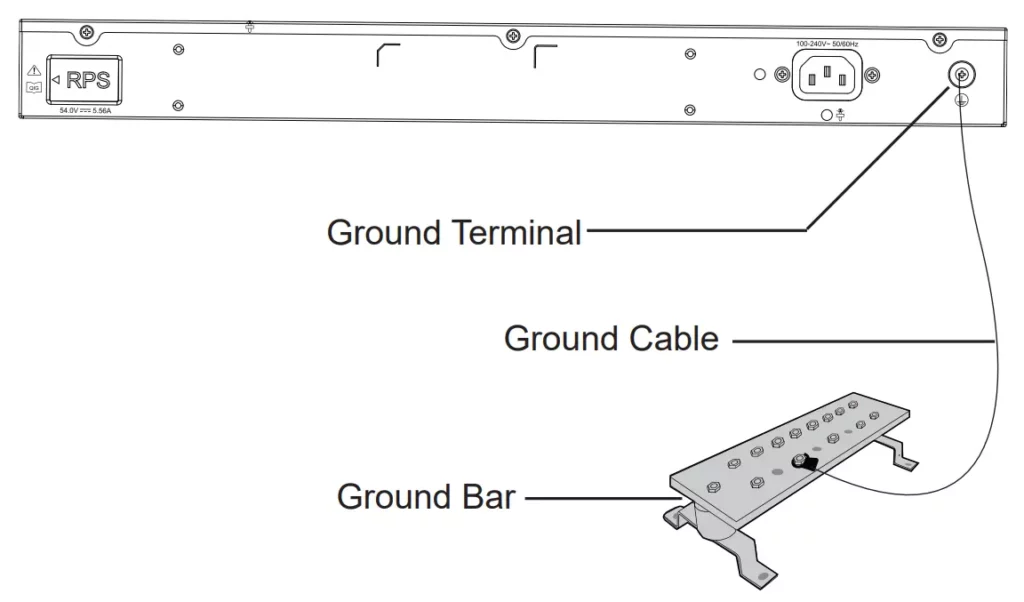

Aterramento do Switch
Remova o parafuso terra, conecte uma extremidade do cabo terra ao terminal do switch e a outra extremidade a um ponto de aterramento.
2

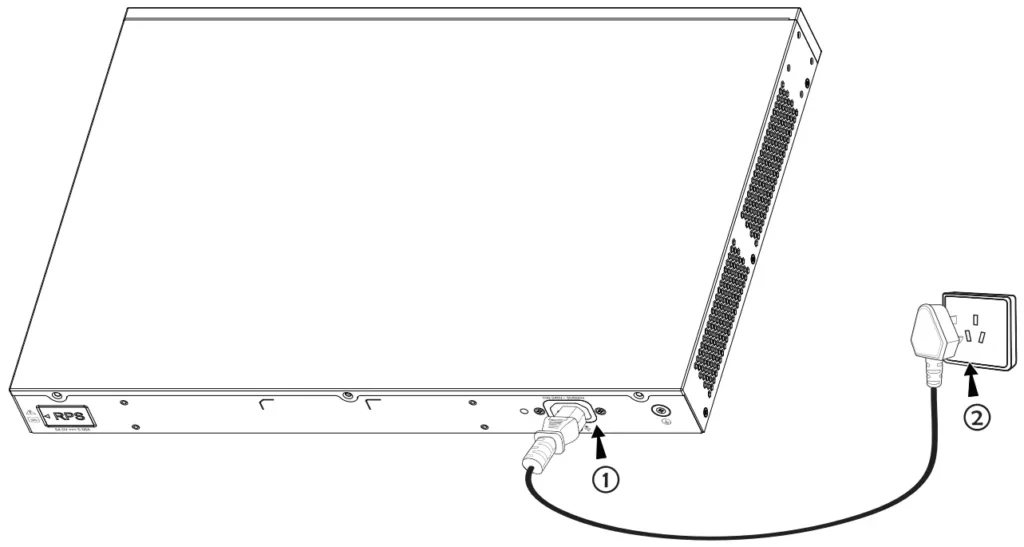

Ligar o Switch
Conecte o cabo de alimentação ao switch e, em seguida, conecte-o ao sistema de alimentação elétrica.
3

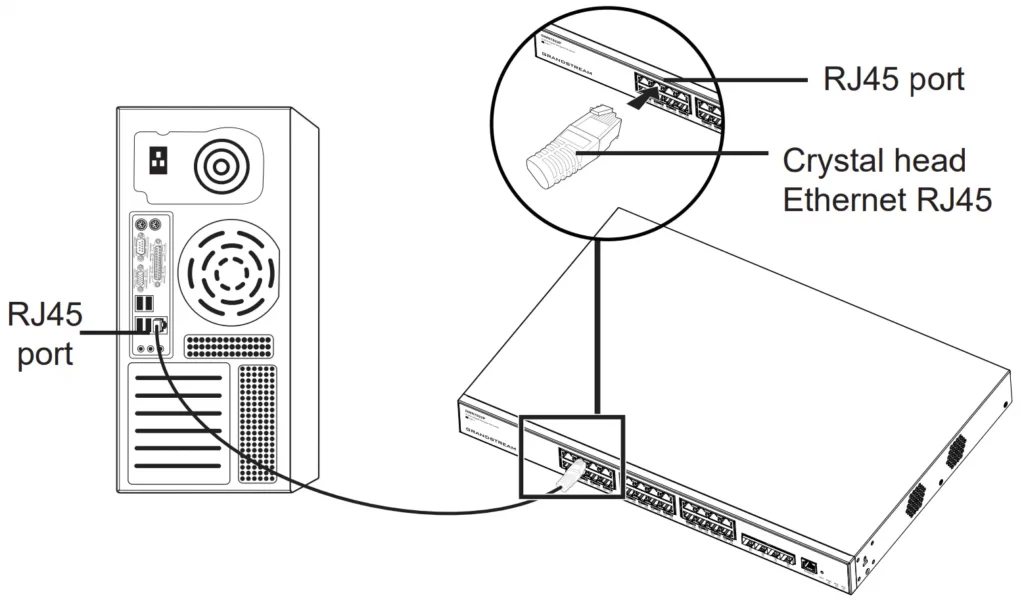

Conectar Porta RJ45
Conecte o cabo de rede à porta RJ45 do switch e ao dispositivo de destino. Verifique se o LED da porta acende, indicando que o link está normal.
4

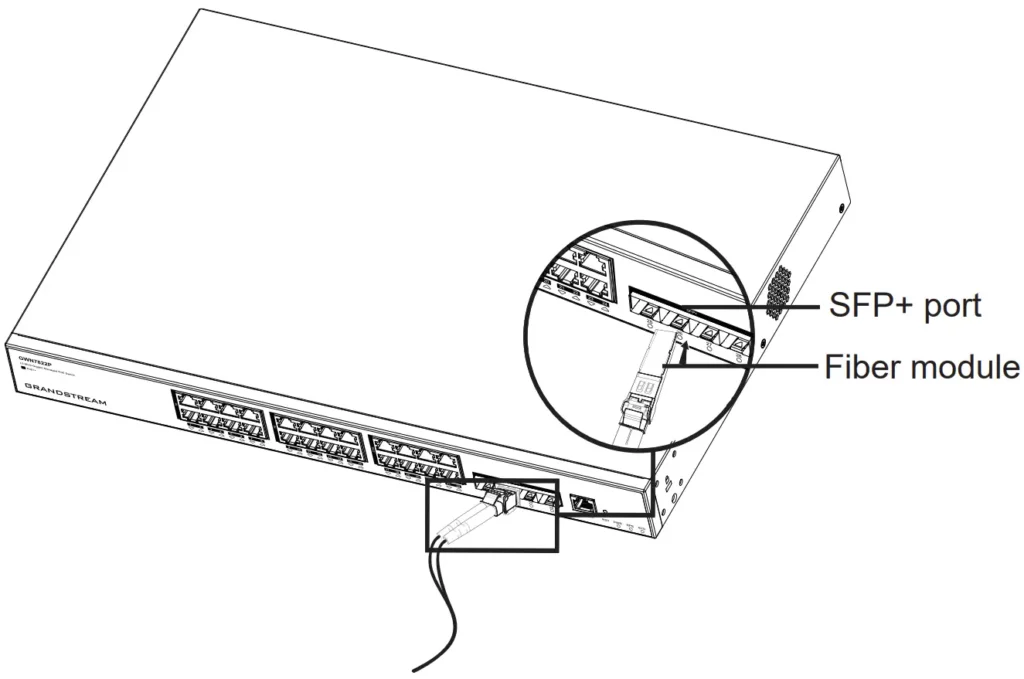

Conectar Porta SFP+
Insira o módulo de fibra SFP+ na porta. Conecte o cabo de fibra nas portas Rx e Tx correspondentes e conecte a outra extremidade ao dispositivo par.
Aterramento do switch Conectando o cabo de energia Conectando o cabo de rede na porta RJ45 Conectando o módulo SFP+

5: LEDs e Acesso Inicial

1
Indicador do Sistema (SYS)
Azul sólido: Uso normal. Azul piscando: Provisionamento. Vermelho sólido: Falha na atualização. Vermelho piscando: Reset de fábrica.
2
Indicador de Porta
Verde sólido: Conectado, sem atividade. Verde piscando: Transferindo dados. Amarelo sólido: Conectado, PoE ativo, sem atividade. Amarelo piscando: Transferindo dados, PoE ativo.
3

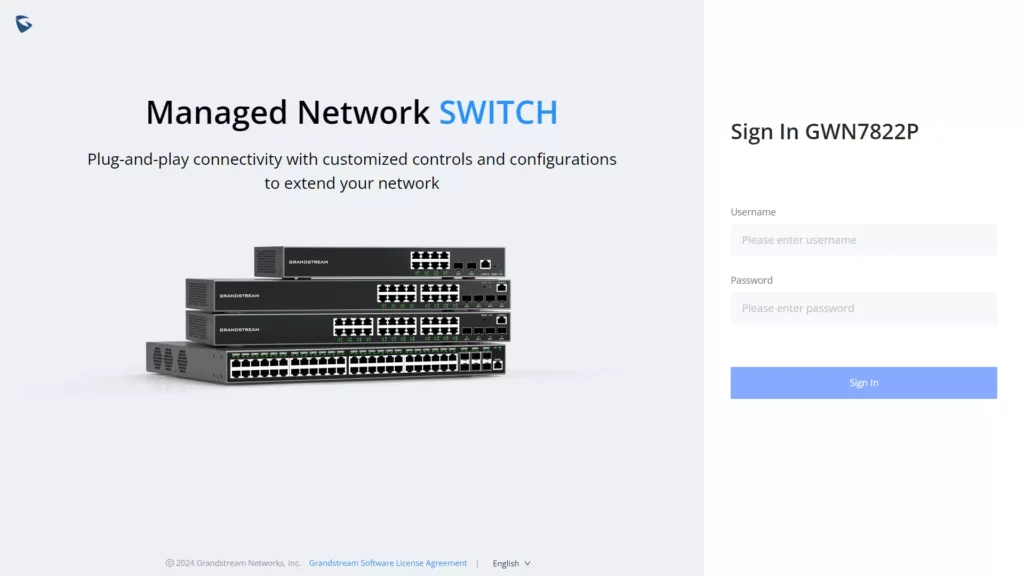

Acesso via Interface Web
Acesse https://<IP_do_GWN7811P>. O IP padrão é 192.168.0.254 (se não houver DHCP). Use o nome de usuário "admin" e a senha aleatória na etiqueta do switch.
4
Acesso via Porta Console
Conecte o cabo console ao PC. Abra um emulador de terminal (ex: SecureCRT), defina a taxa de transmissão para 115200 e insira as credenciais padrão.
5
Acesso Remoto via SSH
No terminal do PC, digite ssh <IP_do_GWN7811P> e insira o nome de usuário e a senha para login.
Página de login da interface web do GWN78xx 5: LEDs e Acesso Inicial

6: Visão Geral do Sistema e Portas

1

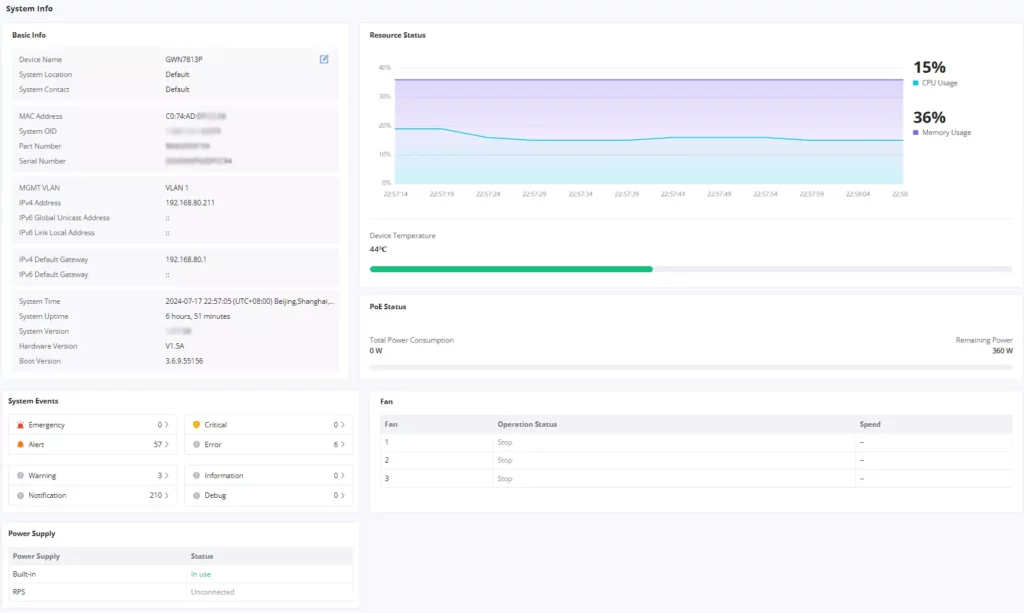

Informações do Sistema
Exibe informações gerais (Nome, MAC, Versão), uso de CPU e Memória em tempo real, e o status do PoE (Consumo Total e Energia restante).
2
Informações da Porta
A seção "Port Info" exibe visualmente o status e a velocidade de cada porta, permitindo identificar rapidamente portas ativas, inativas ou problemáticas, bem como o status de energia PoE.
3

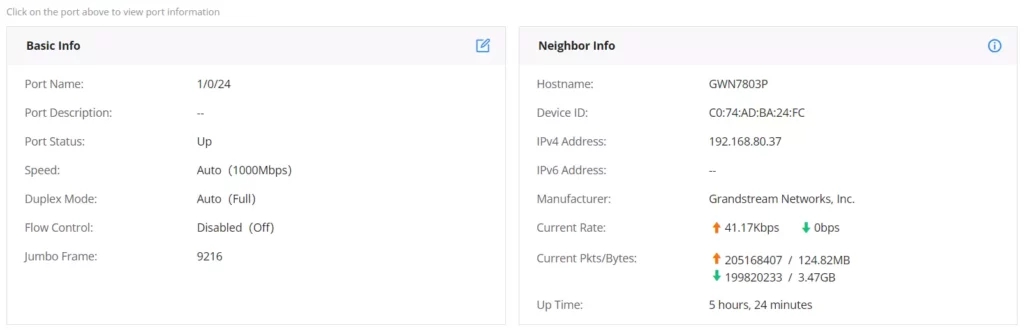

Informações Básicas e de Vizinhos
A seção "Basic Info" mostra detalhes da porta selecionada. "Neighbor Info" exibe informações sobre o dispositivo conectado, como nome do host e taxas de tráfego atuais.
4

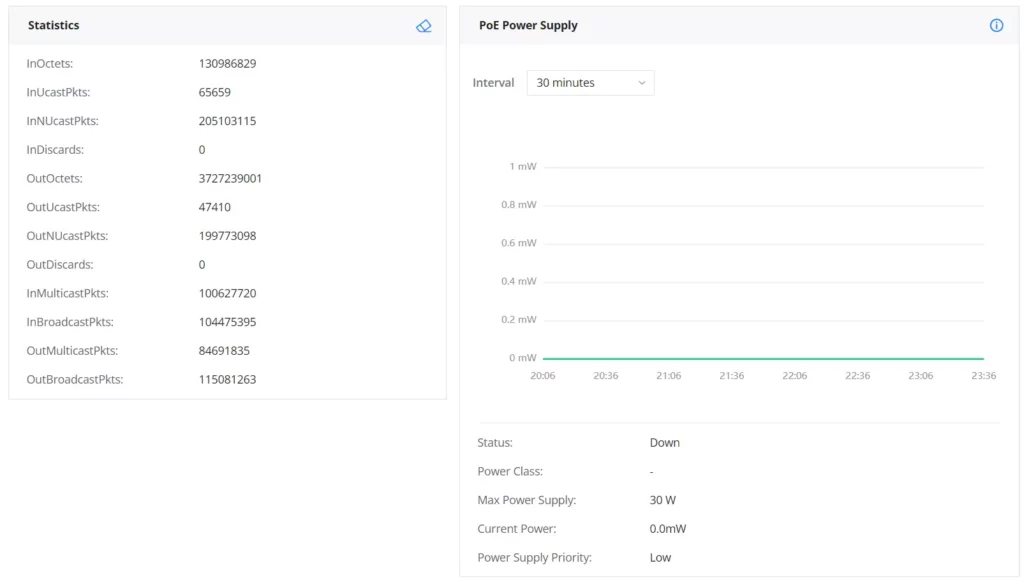

Estatísticas de Tráfego
A seção "Statistics" fornece métricas detalhadas sobre o tráfego de rede, incluindo octetos, pacotes e descartes, essenciais para monitoramento e solução de problemas.
5
Status PoE / Fibra
Para portas PoE, mostra o status e uso da energia. Para portas SFP+, a seção "Fiber Info" exibe detalhes como perda de sinal, temperatura e potência RX/TX.
Página de Visão Geral (System Info) Página de Informações da Porta (Port Info) Detalhes de PoE e Fibra

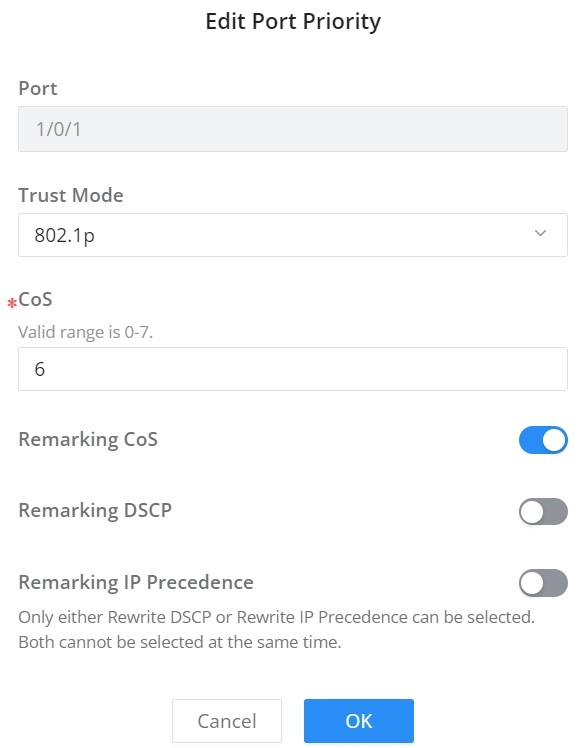

7: Switching: Configurações de Porta

1

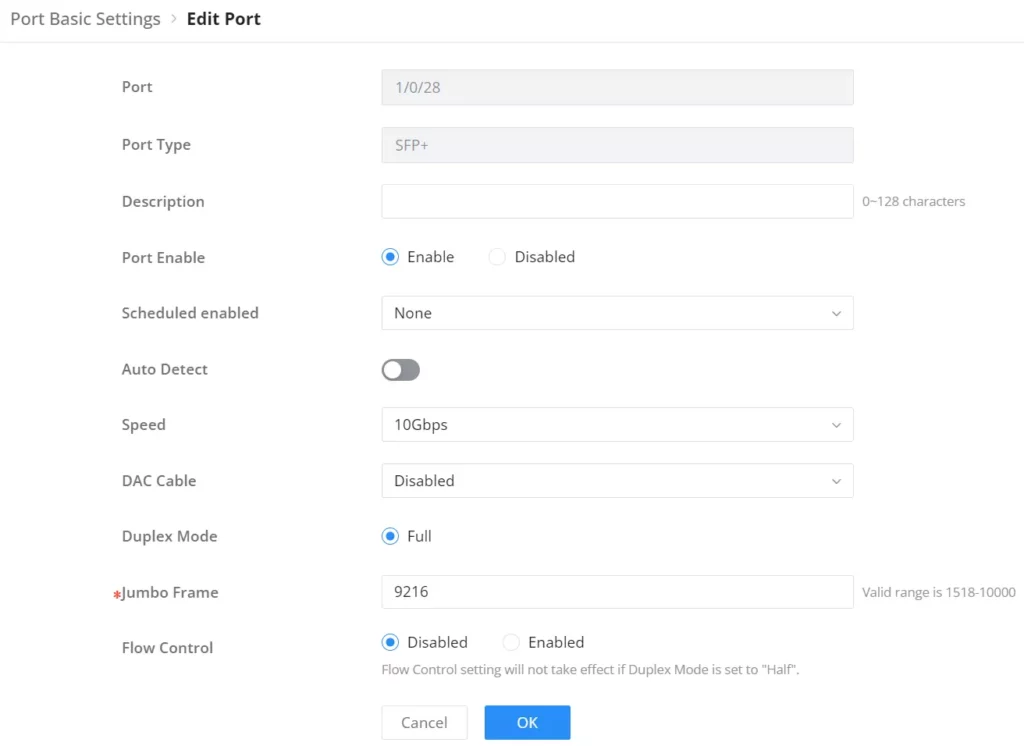

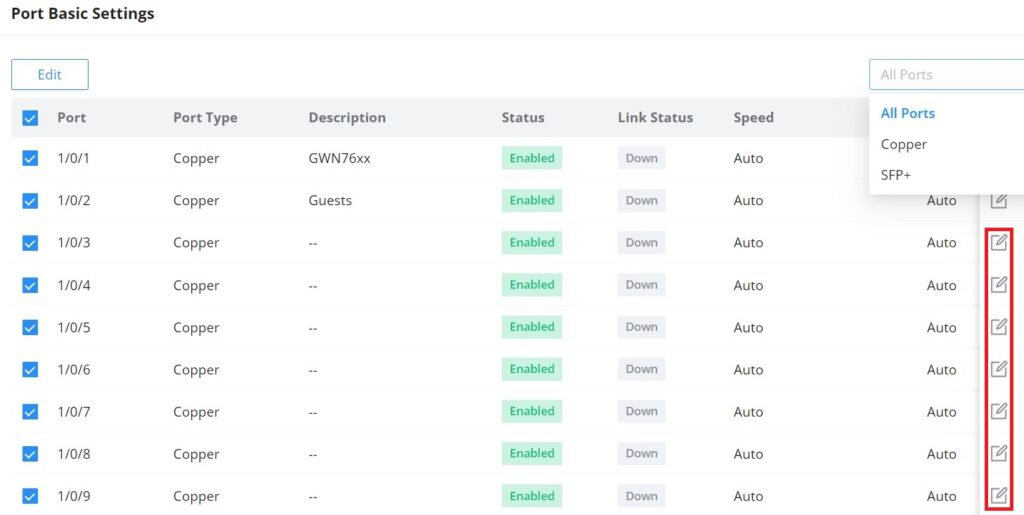

Configurações Básicas
Configure parâmetros básicos como habilitar/desabilitar a porta, adicionar descrição, definir velocidade (padrão Auto), Modo Duplex e Controle de Fluxo.
2
Velocidade da Porta
Para portas Ethernet: Auto, 10/100/1000Mbps. Para portas SFP+: 100Mbps, 1000Mbps, 2.5Gbps, 10Gbps (Padrão: 10Gbps). Garanta que a porta par tenha a mesma configuração de velocidade.
3
Modo Duplex
Para portas GE: Auto-negociação, Full-duplex ou Half-duplex (Padrão: Auto-negociação). Portas ópticas suportam apenas Full-duplex.
4
Recuperação Automática de Porta
Ajuda a recuperar uma porta após um atraso especificado pelo usuário, caso ela seja desativada por funções de segurança (ex: ARP, STP BPDU Guard).
5

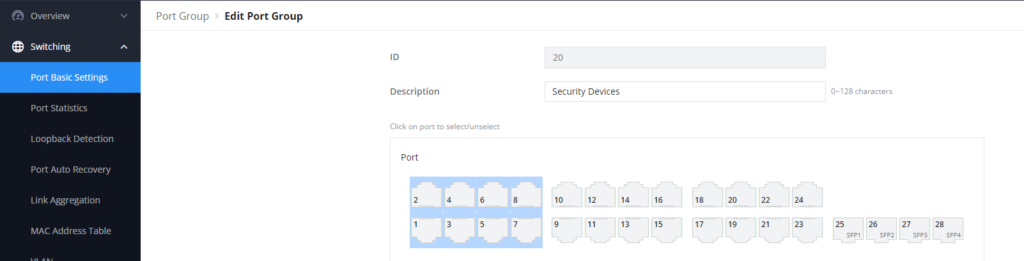

Grupos de Portas
Permite agrupar portas logicamente sob um ID de grupo para facilitar configurações em lote (ex: VLAN tagging/untagging).
Configurações básicas de porta no GWN7811P Edição das configurações de porta Configuração de grupos de portas

8: Switching: Agregação de Link (LAG)

1

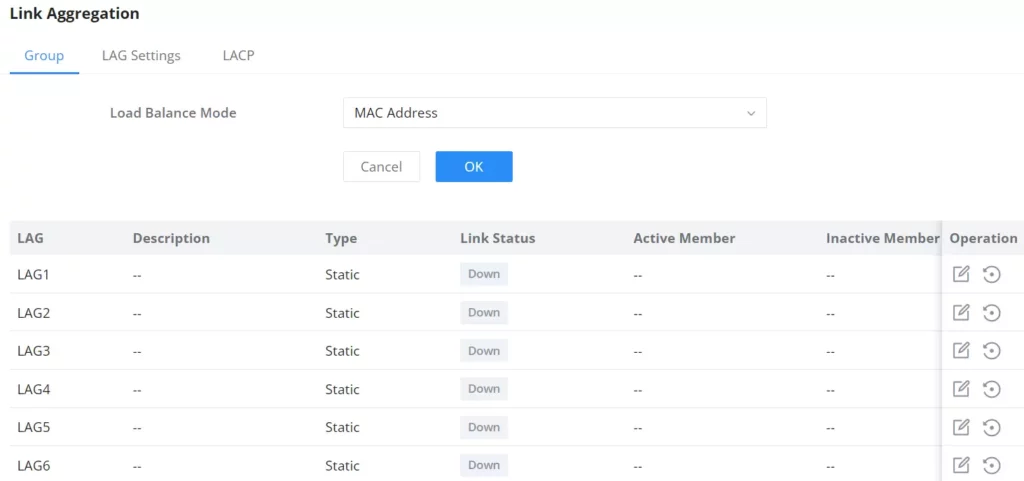

O que é LAG?
LAG (Link Aggregation Group) agrupa portas físicas para criar um único caminho de dados de alta largura de banda, implementando compartilhamento de carga e aumentando a confiabilidade da conexão.
2
Modo de Balanceamento de Carga
Pode ser baseado em Endereço MAC (pacotes de MACs diferentes usam links diferentes) ou Endereço IP/MAC (pacotes de IPs diferentes usam links diferentes, mesmo com o mesmo MAC).
3
Tipo de Agregação
Pode ser Estático (envia pacotes sem negociação) ou LACP (Link Aggregation Control Protocol), que negocia com a porta remota para maior confiabilidade.
4

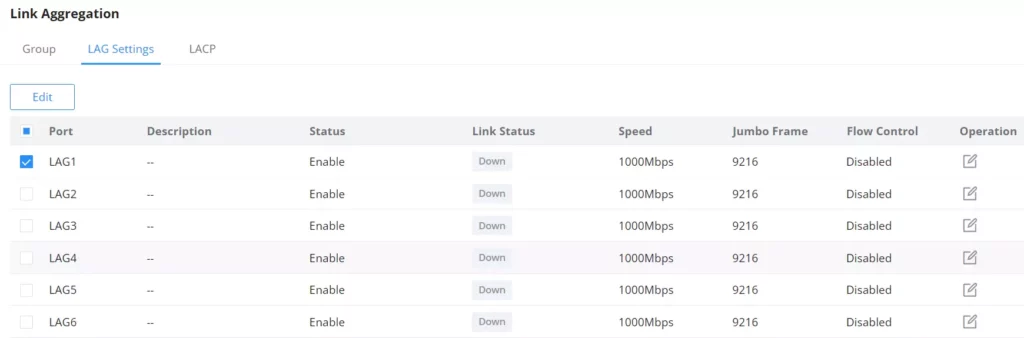

Configurações da Porta LAG
Nesta página, é possível habilitar o grupo LAG, adicionar uma descrição e especificar a velocidade e o controle de fluxo para o link agregado.
5

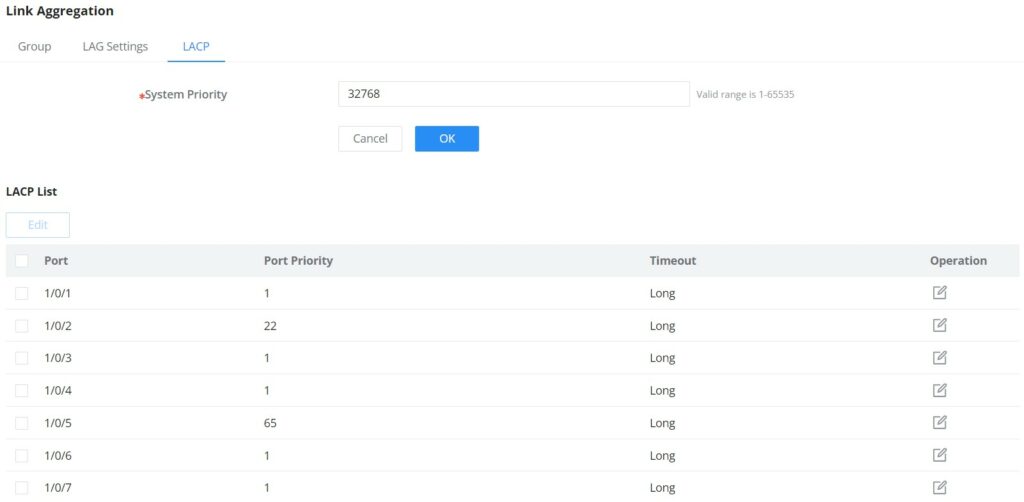

Configuração LACP
O LACP permite definir a prioridade do sistema e a prioridade de cada porta individualmente. Quanto menor o valor da prioridade, maior a prioridade LACP.
Configuração de Grupo de Agregação de Link (LAG) Configurações da Porta LAG Configuração de LACP

9: Switching: Configuração de VLAN

1

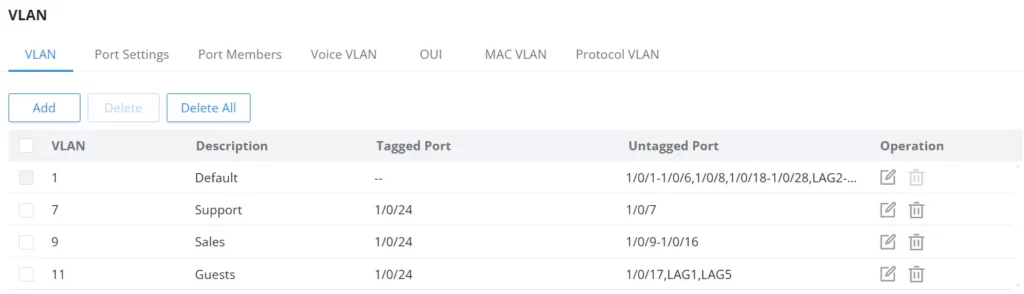

Criação de VLANs
VLANs segmentam logicamente a rede. O ID de VLAN válido varia de 2 a 4094. VLANs 0, 1 e 4095 são reservadas pelo sistema.
2

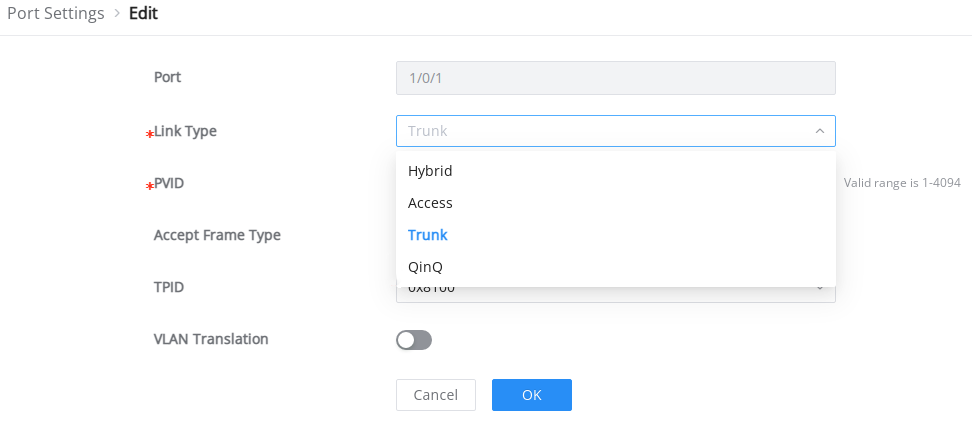

Configurações de Porta VLAN
Permite configurar o Tipo de Link (Trunk, Access, Hybrid ou QinQ), o PVID (VLAN padrão), Filtragem de Entrada e o Tipo de Quadro Aceito (Todos, Somente Tagged, Somente Untagged).
3
Membros da Porta VLAN
Defina quais VLANs são membros de cada porta individualmente. Portas Tagged (Trunk) esperam quadros marcados (conexão switch-switch). Portas Untagged (Access) esperam quadros não marcados (conexão switch-dispositivo final).
4

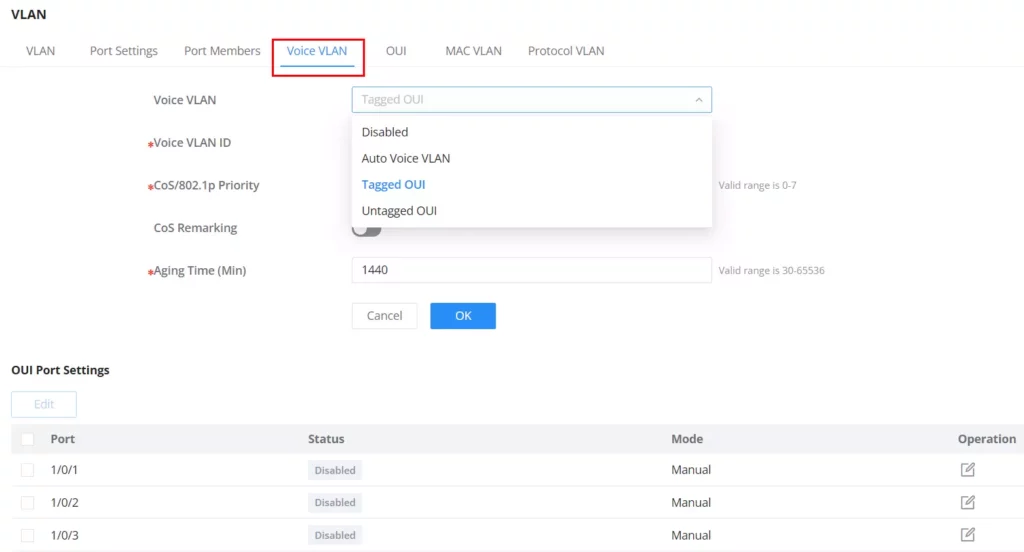

VLAN de Voz
Uma VLAN dedicada para tráfego de voz, garantindo que as chamadas IP sejam priorizadas e experimentem latência e jitter mínimos.
Criação e listagem de VLANs Configurações de Porta VLAN - Tipos de Link Configuração de VLAN de Voz

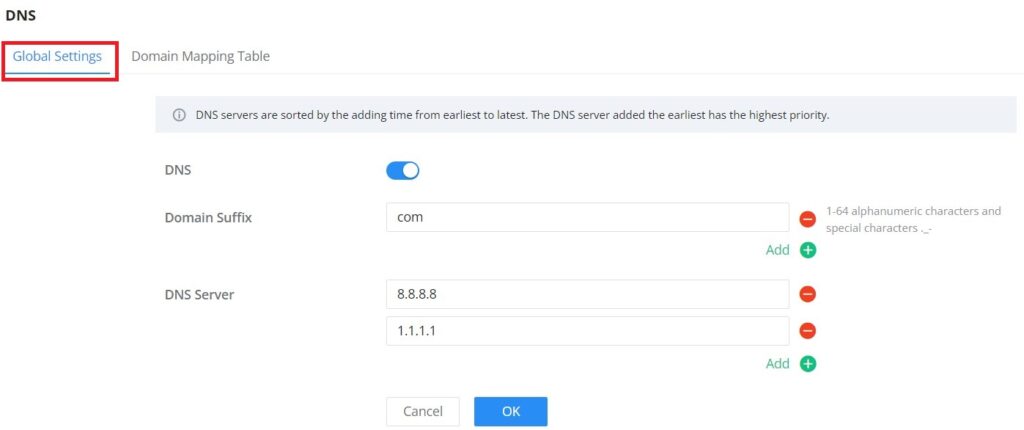

10: IP: Interface VLAN e DHCP

1

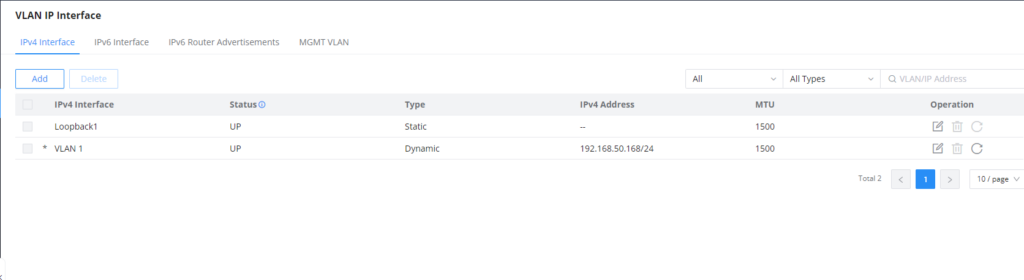

Interface IP VLAN
Uma interface VLAN é uma interface virtual Layer 3 usada para comunicação entre VLANs. Ela atua como o endereço de gateway para cada porta na VLAN.
2

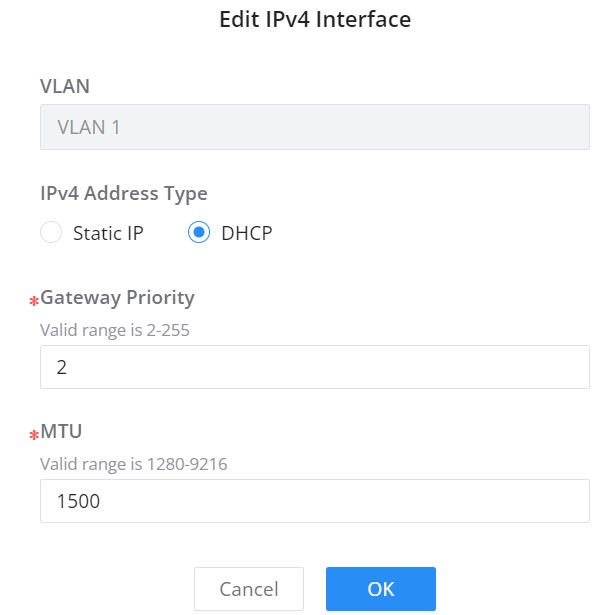

Configurar Endereço IP
Pode-se configurar a interface para obter o endereço IP automaticamente (DHCP) ou definir manualmente um IP Estático (IPv4 ou IPv6).
3

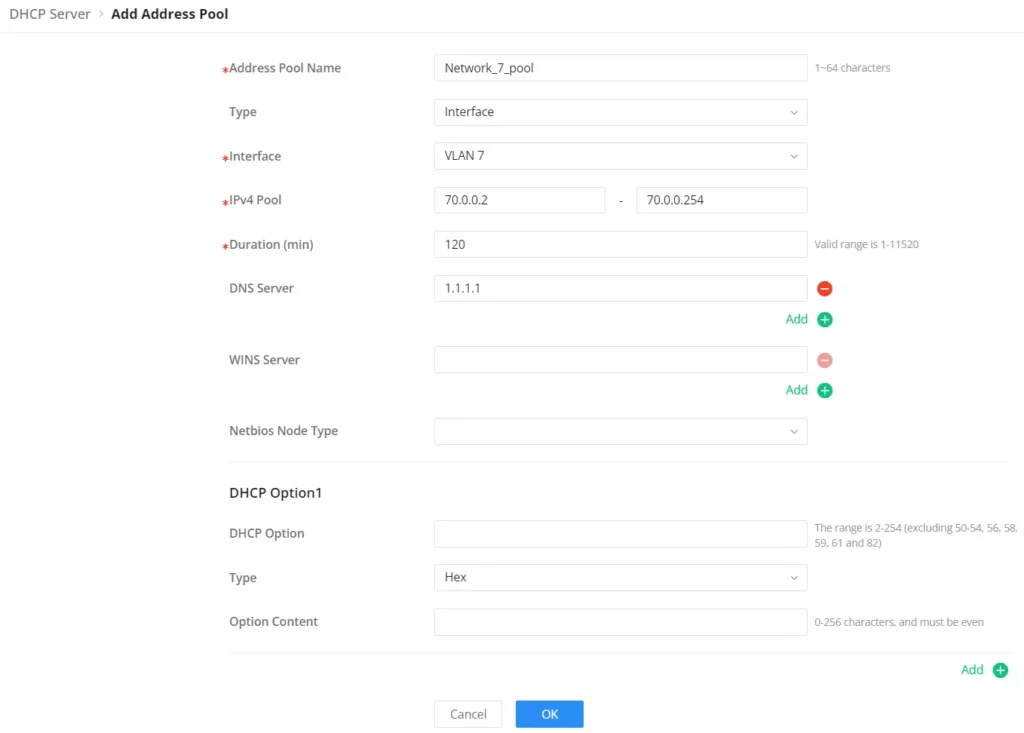

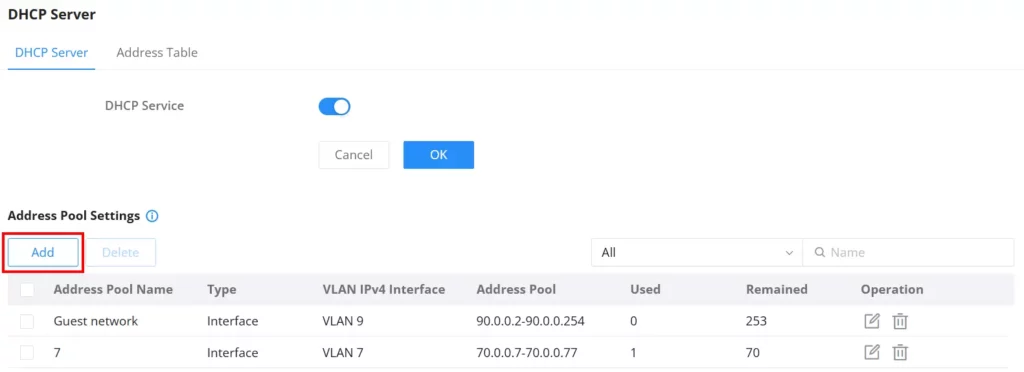

Servidor DHCP
Ao criar uma Interface IP VLAN com IP estático, é possível vincular um Servidor DHCP para que os hosts obtenham endereços IP automaticamente.
4

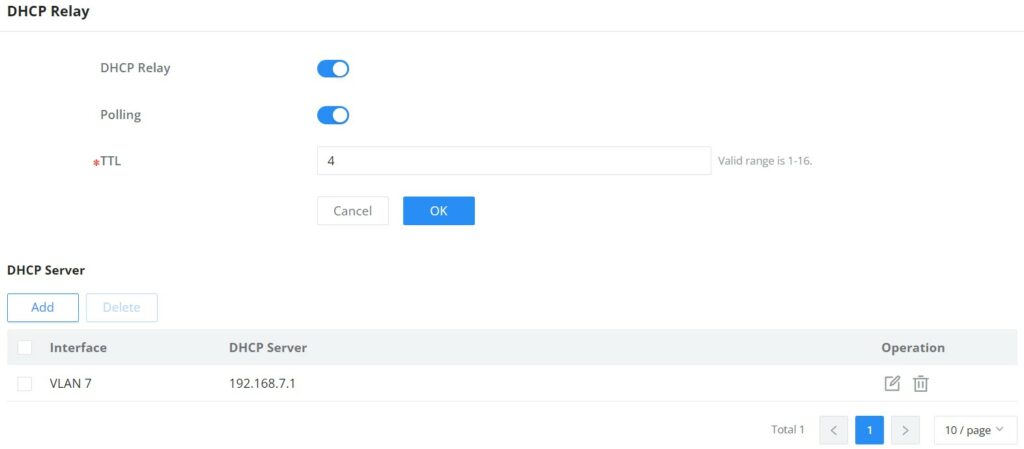

Relay DHCP
O Relay DHCP permite que o switch encaminhe mensagens DHCP entre clientes e servidores localizados em redes (VLANs) diferentes.
5
VLAN de Gerenciamento
Ao atribuir um endereço IP à VLAN de gerenciamento, o sistema sincroniza essa configuração com a interface IP Layer 3 correspondente.
Interface IP VLAN Adicionar Interface IP VLAN (DHCP IPv4) Configurações Globais do Servidor DHCP Configuração de DHCP Relay

11: PoE: Configuração de Energia

1

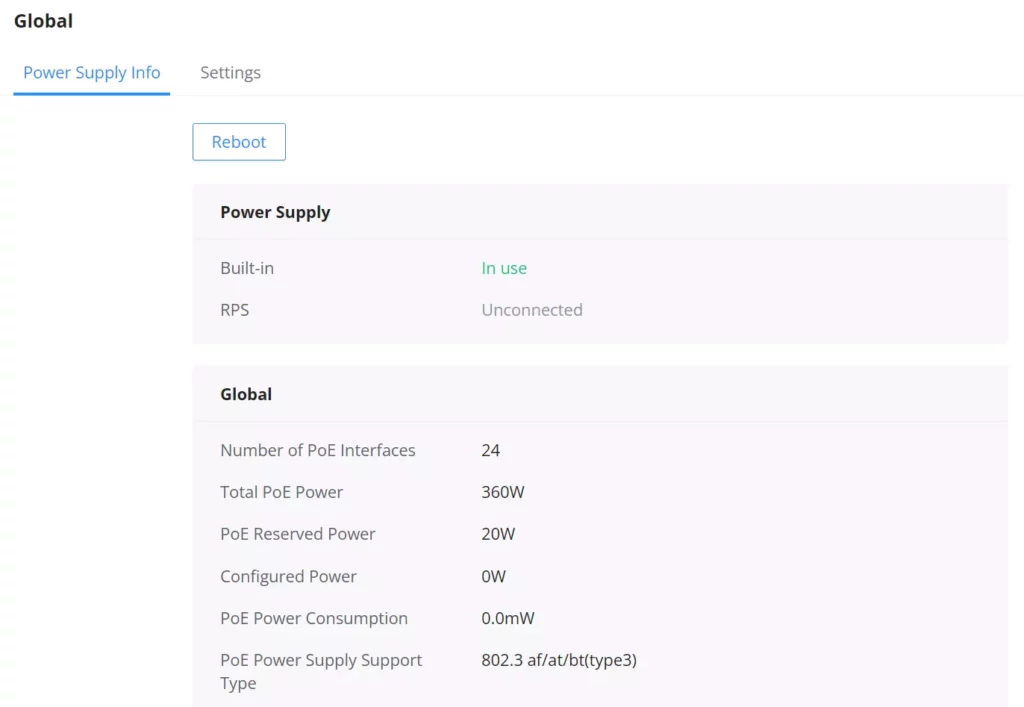

Configurações Globais de PoE
Esta página exibe informações da fonte de alimentação, como o número de portas PoE, a Potência PoE Total e Restante, e a Tensão de Alimentação.
2
Potência PoE Reservada
Especifique a potência total reservada (padrão: 20W). Essa reserva ajuda a suportar picos de demanda e garante que o sistema tenha tempo para desligar dispositivos de baixa prioridade em caso de sobrecarga.
3

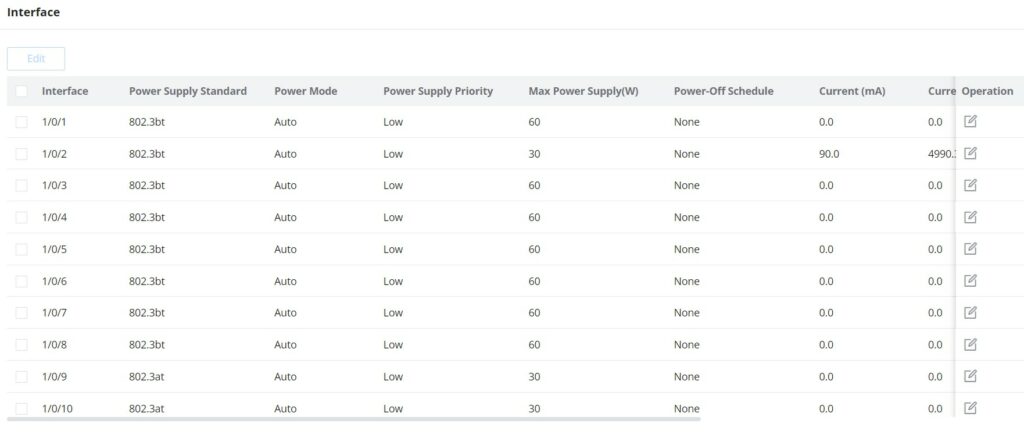

Configuração por Porta
É possível configurar individualmente cada porta PoE, incluindo Padrão de Fonte de Alimentação, Modo de Energia, Modo de Limite de Energia e Prioridade de Fonte de Alimentação.
4
Potência Máxima por Porta
O GWN7811P suporta até 30W por porta PoE, com uma potência total máxima de 120W.
Configurações globais de PoE Configuração de potência PoE reservada Configuração de interface PoE

12: Segurança: Controle de Tráfego

1

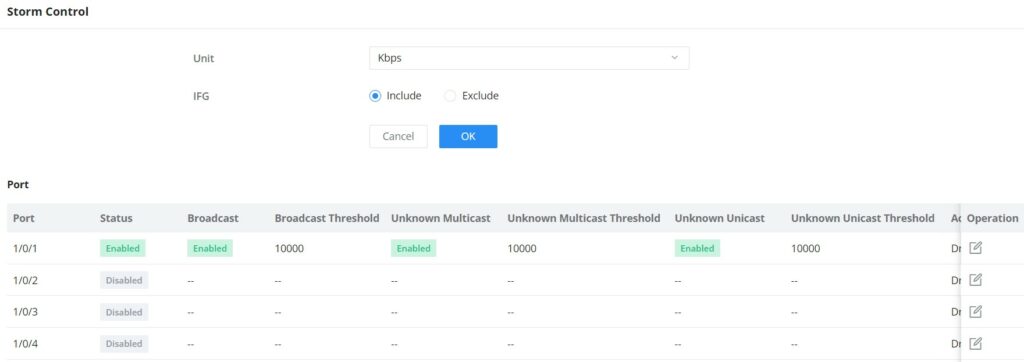

Controle de Tempestade (Storm Control)
Limita a taxa de pacotes de broadcast, multicast desconhecido e unicast desconhecido, configurando limites para prevenir tempestades de broadcast.
2
Ação de Controle de Tempestade
As ações incluem Descartar (Drop) pacotes que excedem o limite ou Desligar (Shutdown) a porta que excede o limite de taxa.
3

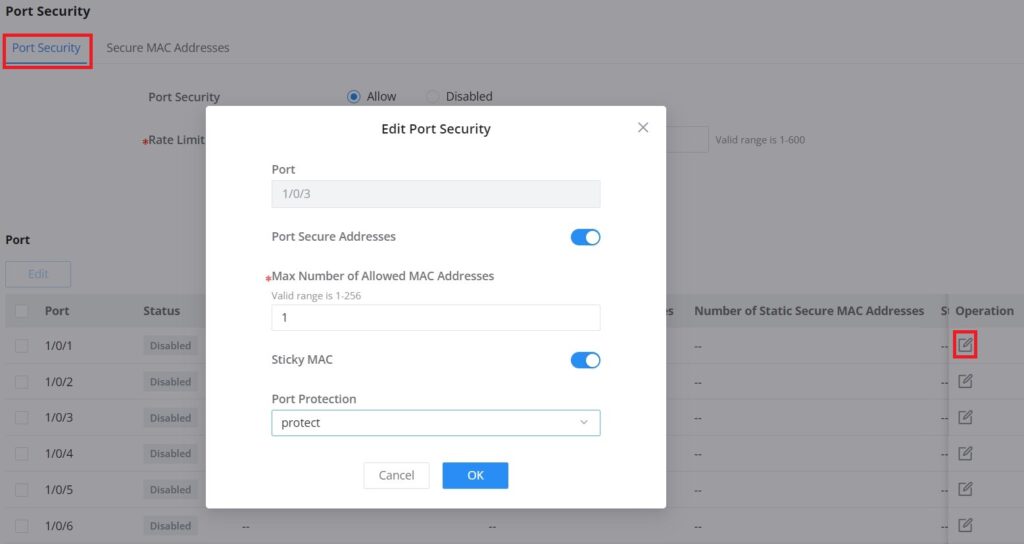

Segurança de Porta (Port Security)
Converte endereços MAC aprendidos em endereços MAC seguros (Dinâmico Seguro, Estático Seguro e Sticky MAC) para evitar que usuários ilegais se comuniquem pelo switch.
4
Proteção de Porta
Define a ação quando o número máximo de MACs é atingido: Proteger (descarta pacotes, sem alarme), Restringir (descarta, com alarme) ou Desligar (desativa a interface, com alarme).
5

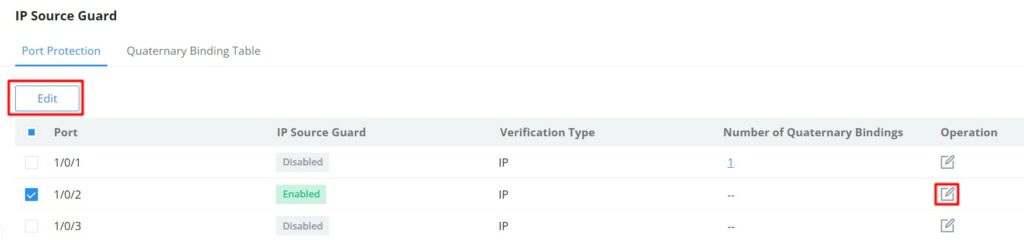

IP Source Guard (IPSG)
Tecnologia de filtragem de endereço IP de origem que impede que hosts maliciosos falsifiquem endereços IP de hosts legítimos, verificando o pacote IP com uma tabela de vinculação (IP, MAC, VLAN, Porta).
Configuração de Storm Control Configuração de Port Security Configuração de IP Source Guard

13: Manutenção e Diagnóstico

1

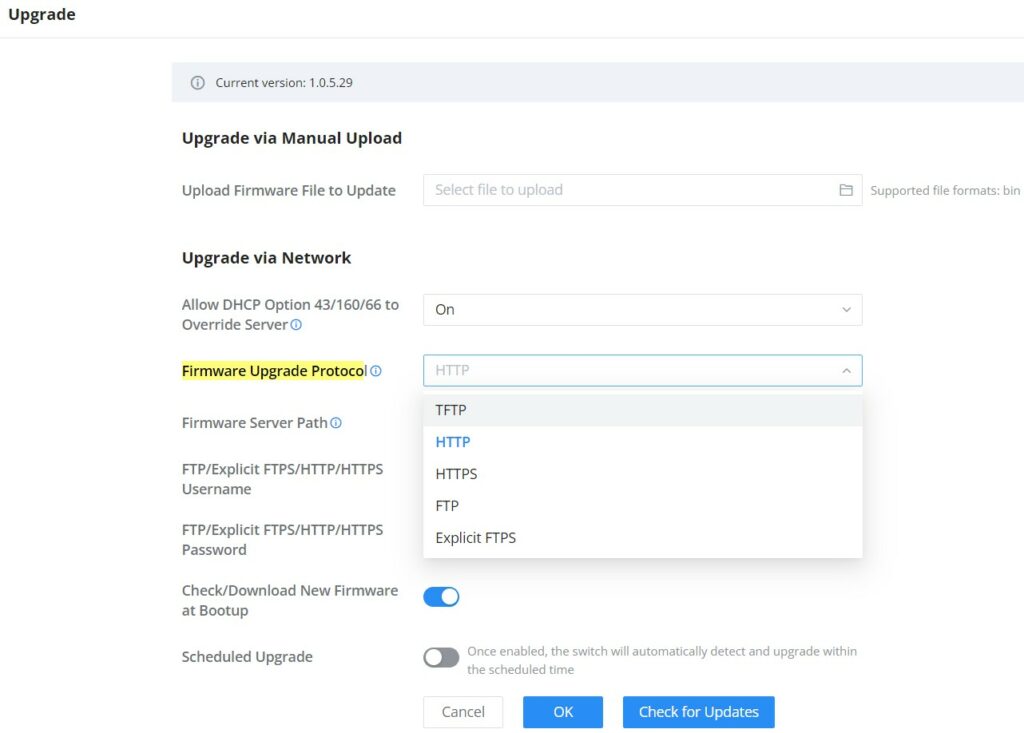

Atualização de Firmware
O GWN7811P suporta upload manual de firmware via arquivo BIN ou atualização via rede usando TFTP, HTTP, HTTPS, FTP ou Explicit FTPS.
2

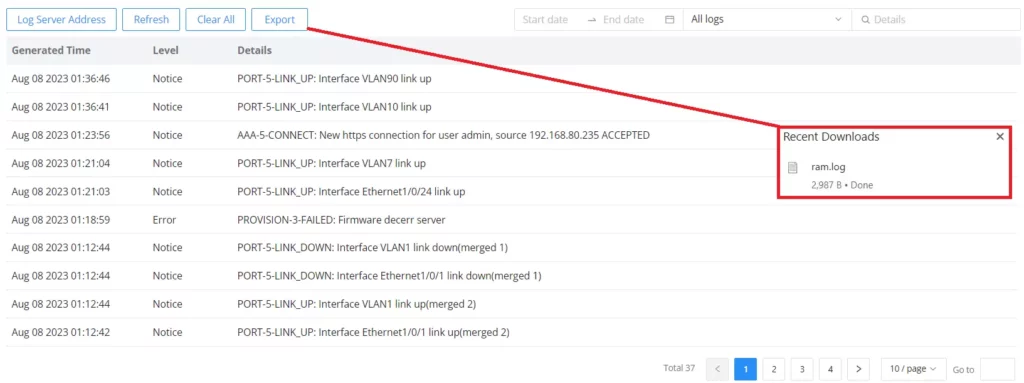

Registros (Logs)
Lista todos os logs gerados com nível de detalhe e hora. É possível exportar a lista ou configurar um Endereço de Servidor de Log para envio remoto.
3

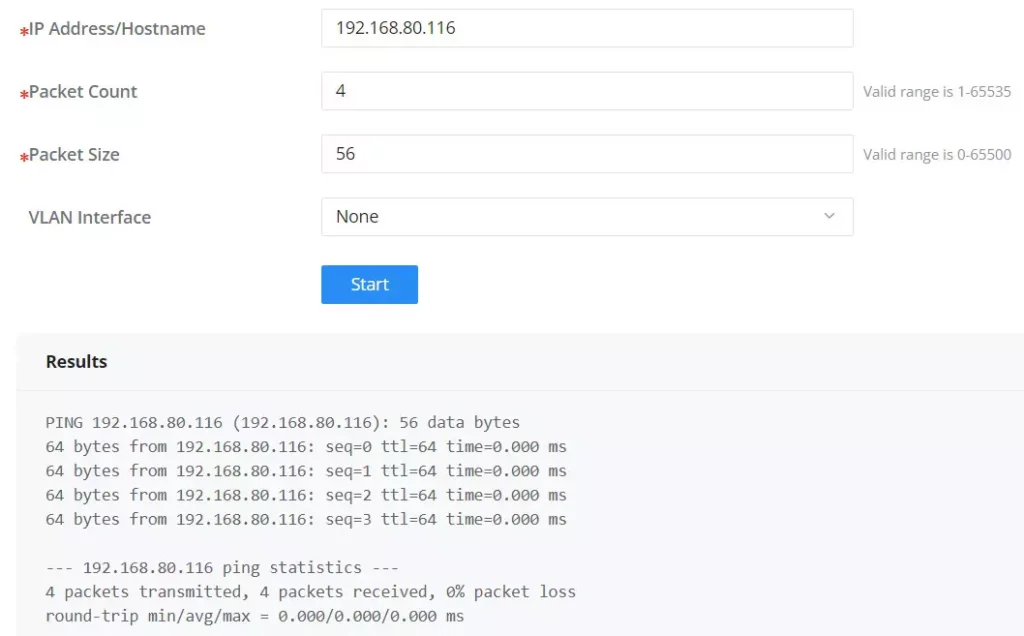

Diagnóstico Ping
Permite inserir um Endereço IP ou Nome de Host e executar o comando Ping diretamente da interface web para verificar a conectividade.
4
Diagnóstico Traceroute
Exibe o número de saltos (hops) até um destino, permitindo executar o comando Traceroute diretamente da interface web.
5
Teste de Cabo de Cobre
Detecta se o cabo de cobre conectado está com falha e a localização da falha. A porta elétrica não deve estar no estado UP durante o teste.
Página de atualização de firmware Página de Logs de Diagnóstico Ferramenta de Ping Ferramenta de Traceroute

14: Sistema e Restauração de Fábrica

1

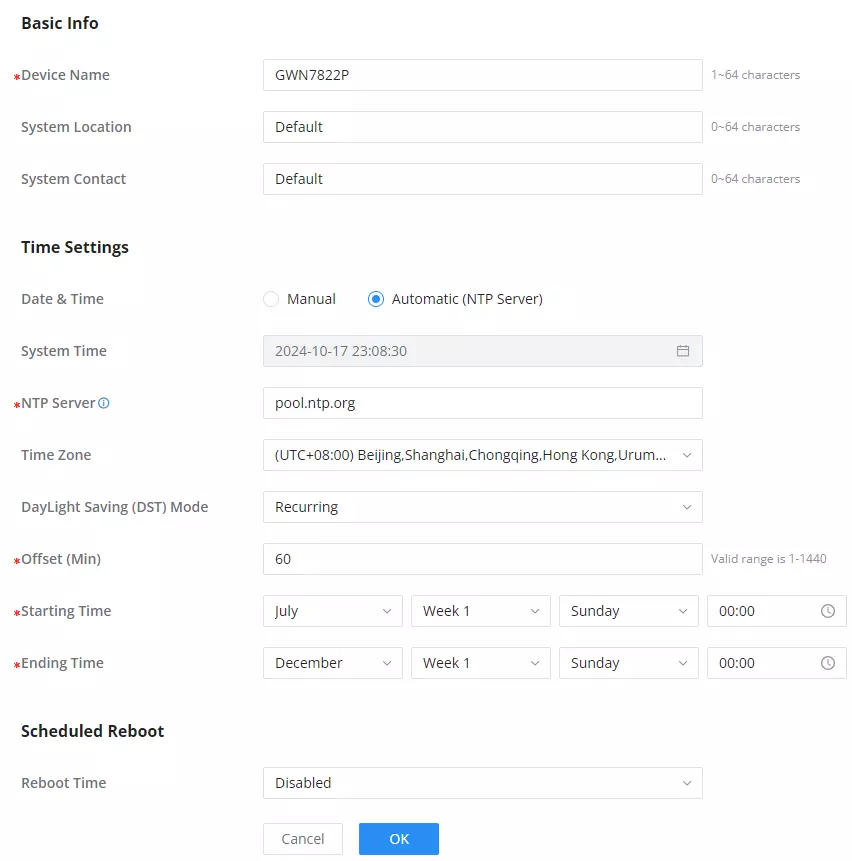

Informações Básicas
Defina o Nome do Dispositivo, a Localização do Sistema e o Contato do Sistema.
2
Configurações de Hora
Selecione a sincronização de hora (Manual ou NTP), o Fuso Horário e configure o Horário de Verão (DST).
3

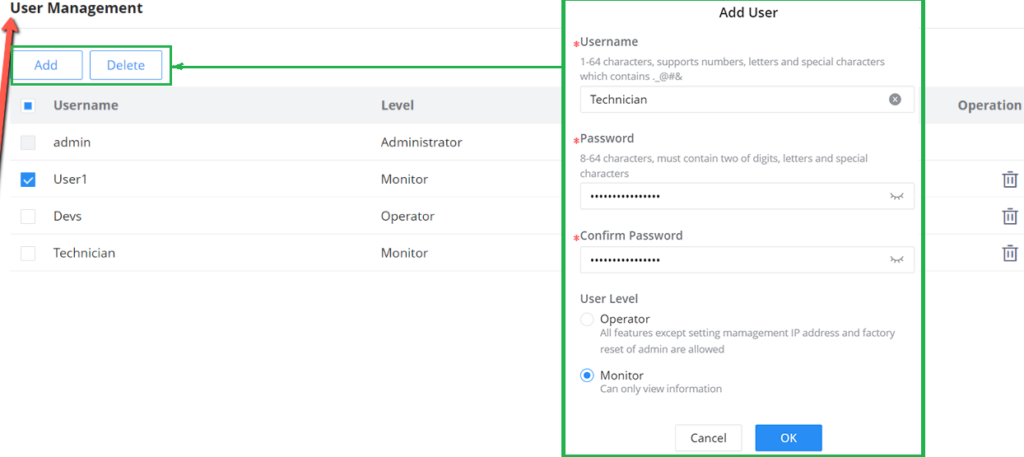

Gerenciamento de Usuários
O sistema suporta três níveis de usuários: Administrador (privilégios máximos), Operador (privilégios intermediários) e Monitor (somente visualização).
4

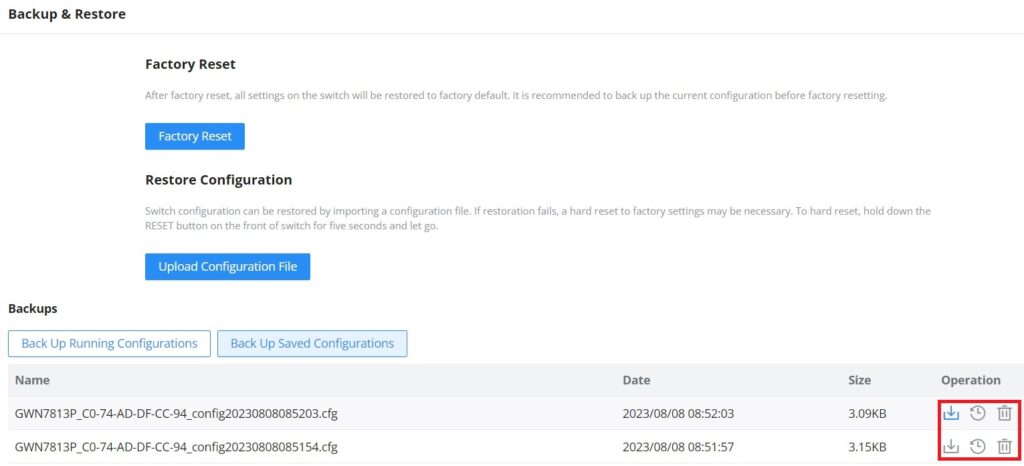

Backup e Restauração
Use o botão "Factory Reset" para restaurar o switch às configurações padrão de fábrica ou faça upload de um arquivo para restaurar um backup salvo.
Configurações básicas do sistema Gerenciamento de Usuários Backup e Restauração de Fábrica
