Grandstream GWN7806P - Guia do Usuário

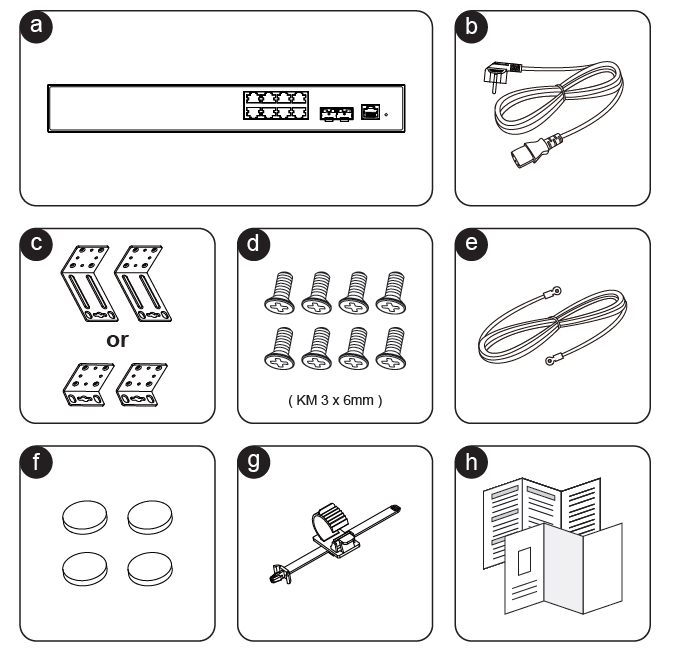

Inclui o switch GWN7806P, cabo AC, kits de montagem em rack, parafusos, cabo terra, pés de borracha, trava anti-tropeço do cabo de energia e guias.

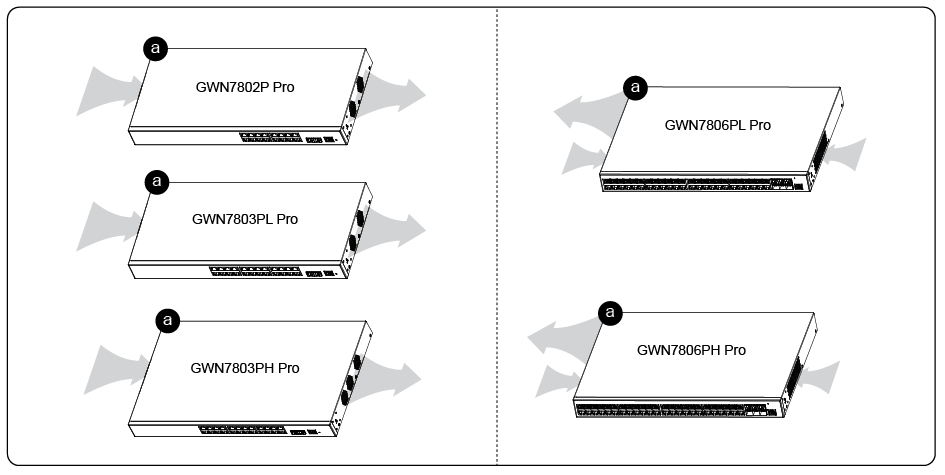

O GWN7806P possui um sistema de ventilação dedicado com 4 ventiladores para manter o dispositivo resfriado, especialmente ao fornecer alta potência PoE.

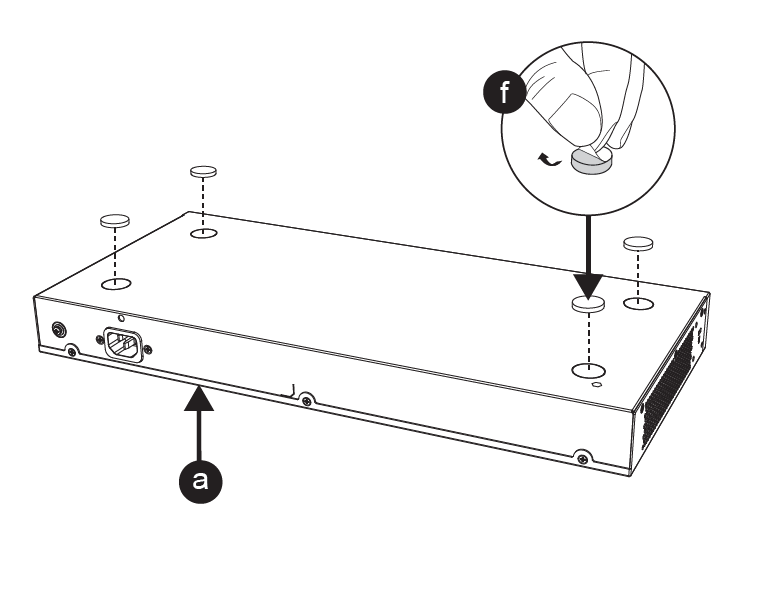

Cole os quatro pés de borracha nas ranhuras circulares correspondentes na parte inferior do chassi e posicione o switch em uma superfície estável.

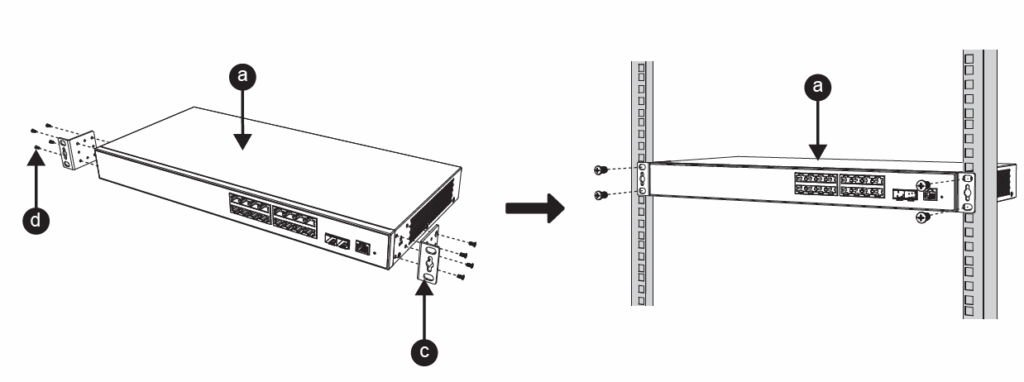

Fixe os acessórios de montagem em rack em forma de L nas laterais do switch e prenda-o no rack de 19 polegadas usando parafusos (não inclusos no kit).

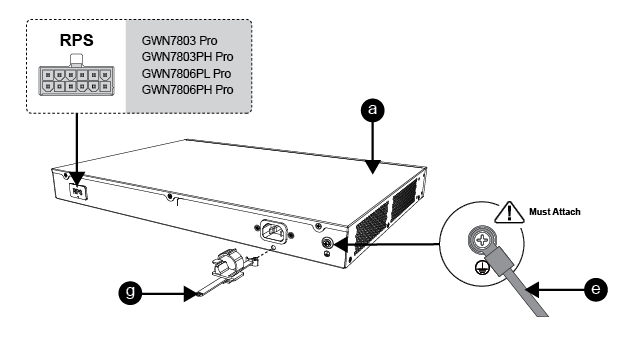

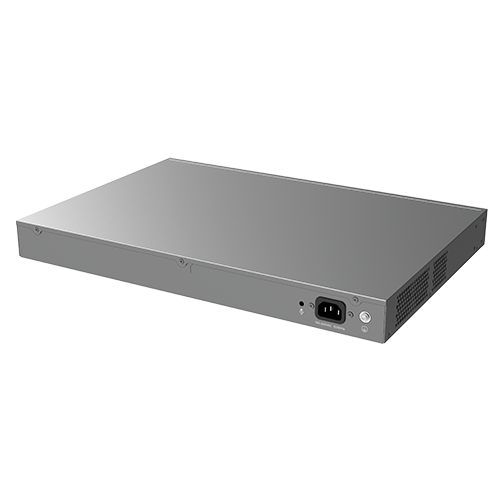

Conecte o cabo de energia e o cabo de aterramento (remova o parafuso terra na parte traseira, conecte o cabo e aperte).

Azul sólido indica uso normal. Verde piscando indica atualização. Vermelho sólido/piscando indica falha na atualização ou restauração de fábrica.

Verde sólido: Conectado, sem atividade. Verde piscando: Transferência de dados. Amarelo/Verde alternado: Falha na porta Ethernet.

Amarelo sólido: Conectado, PoE ativo, sem atividade. Amarelo piscando: Transferência de dados, PoE ativo.

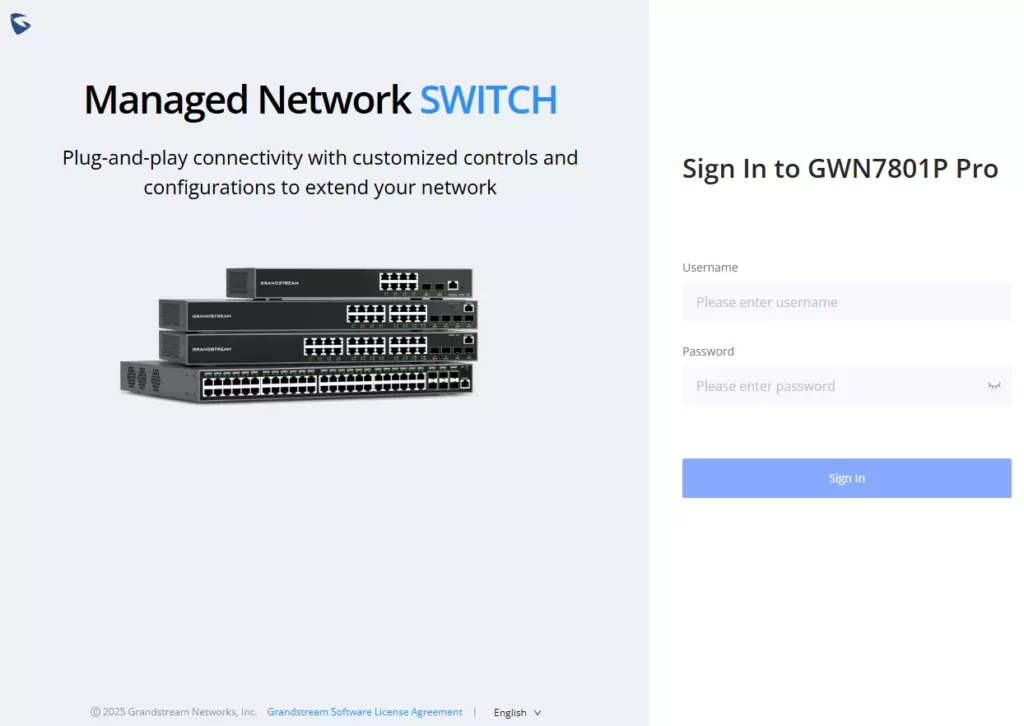

Se não houver DHCP, use o IP padrão 192.168.0.254. Acesse https://<IP_do_GWN7806P>. O usuário padrão é admin.

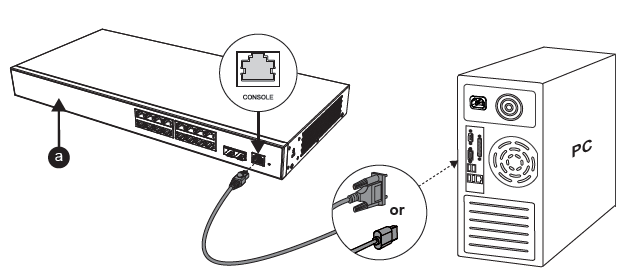

O acesso via Console (baud rate 115200) ou SSH (porta 22) usa o nome de usuário admin e a senha aleatória impressa no adesivo do switch.

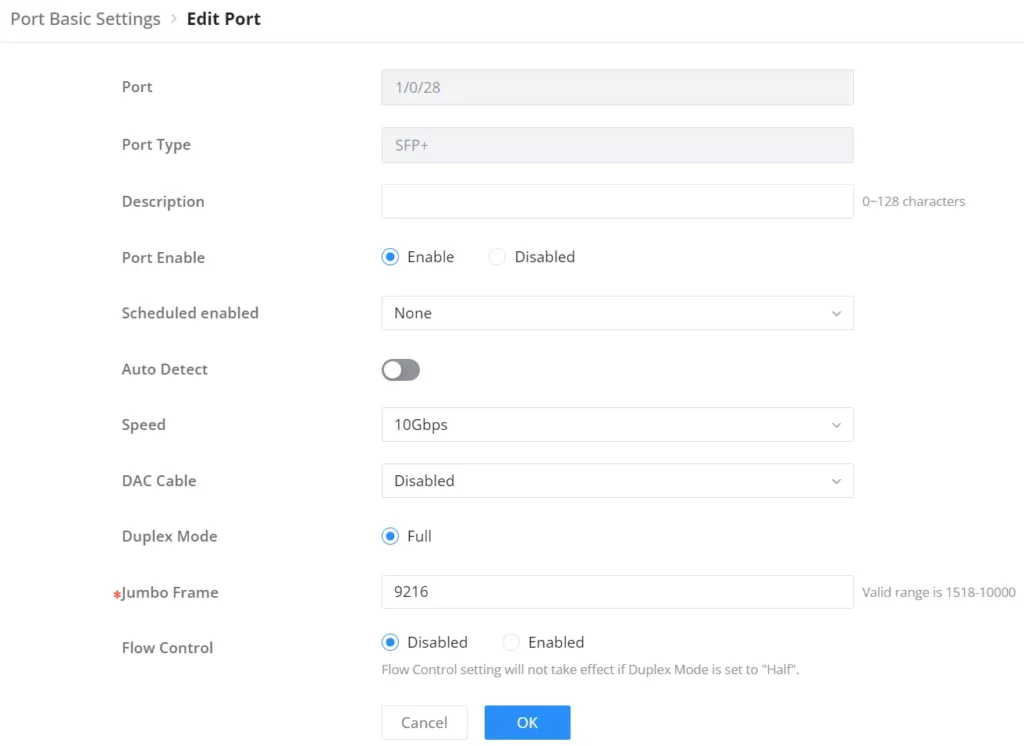

Acesse Interface Web → Comutação → Configurações Básicas de Porta. Clique no ícone "Editar" para configurar uma porta específica.

Defina a velocidade (Auto, 10/100/1000Mbps para GE; 100/1000Mbps/10Gbps para SFP+) e o modo duplex (Auto, Full ou Half).

O Jumbo Frame (padrão 9216, máx. 12288) e o Controle de Fluxo (desabilitado por padrão) podem ser ajustados para otimizar o desempenho.

Crie grupos de portas para aplicar configurações em lote (como VLANs) de forma rápida e eficiente, classificando portas físicas e LAGs.

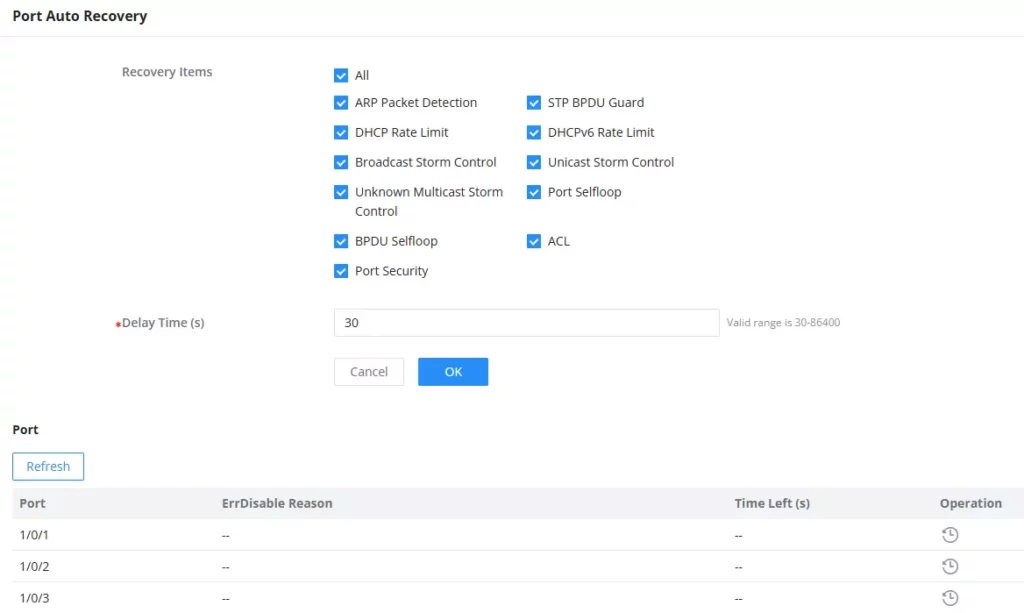

Restaura automaticamente uma porta que foi desativada por detecção de loop, violação de segurança (Port Security), ou outras falhas, após um tempo de atraso configurável.

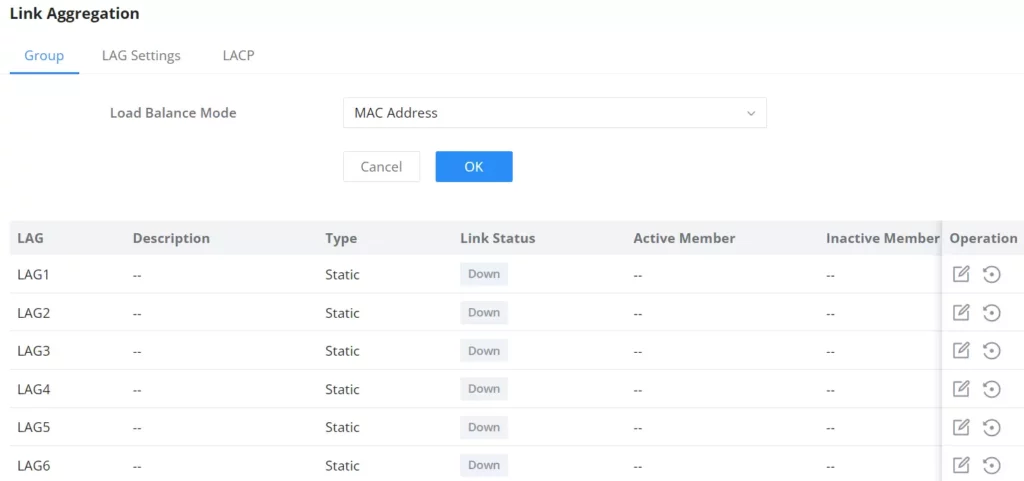

LAG agrupa portas físicas para criar um único caminho de dados de alta largura de banda, implementando compartilhamento de carga e aumentando a confiabilidade da conexão.

Selecione o modo de balanceamento: baseado em Endereço MAC ou baseado em Endereço IP/MAC.

Escolha entre **Estático** (não negocia com a porta remota) ou **LACP** (Link Aggregation Control Protocol), que negocia para maior confiabilidade.

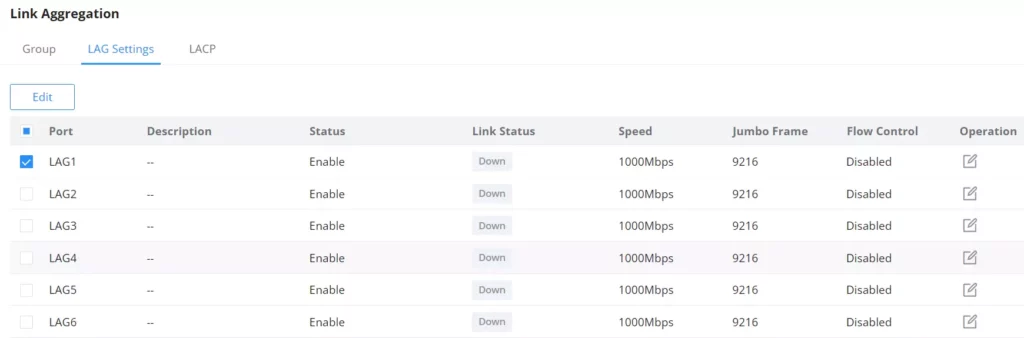

Configure a descrição, habilite/desabilite a porta LAG, defina a velocidade (Auto, 10/100/1000Mbps) e o controle de fluxo.

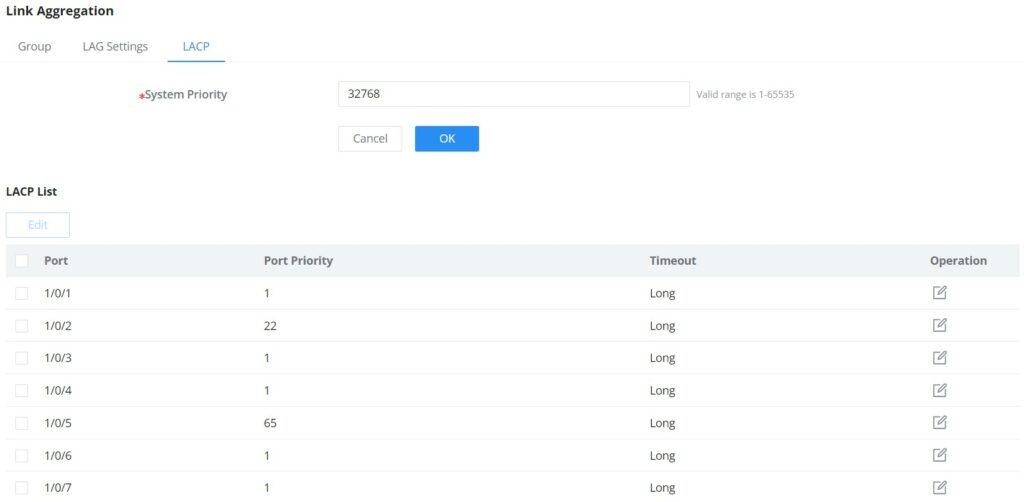

Defina a Prioridade do Sistema LACP (padrão 32768) e o Tempo Limite (Timeout) para recebimento de pacotes LACP (Curto: 3s, Longo: 90s).

A tabela registra a correspondência entre endereços MAC, interfaces e VLANs, sendo usada para encaminhar pacotes de forma eficiente.

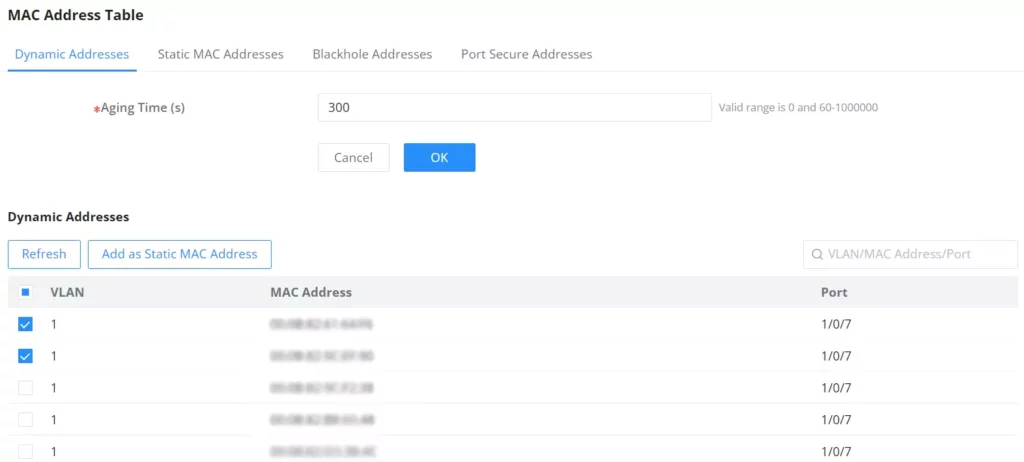

Endereços aprendidos automaticamente pelo switch. O Tempo de Envelhecimento (Aging Time) padrão é 300 segundos.

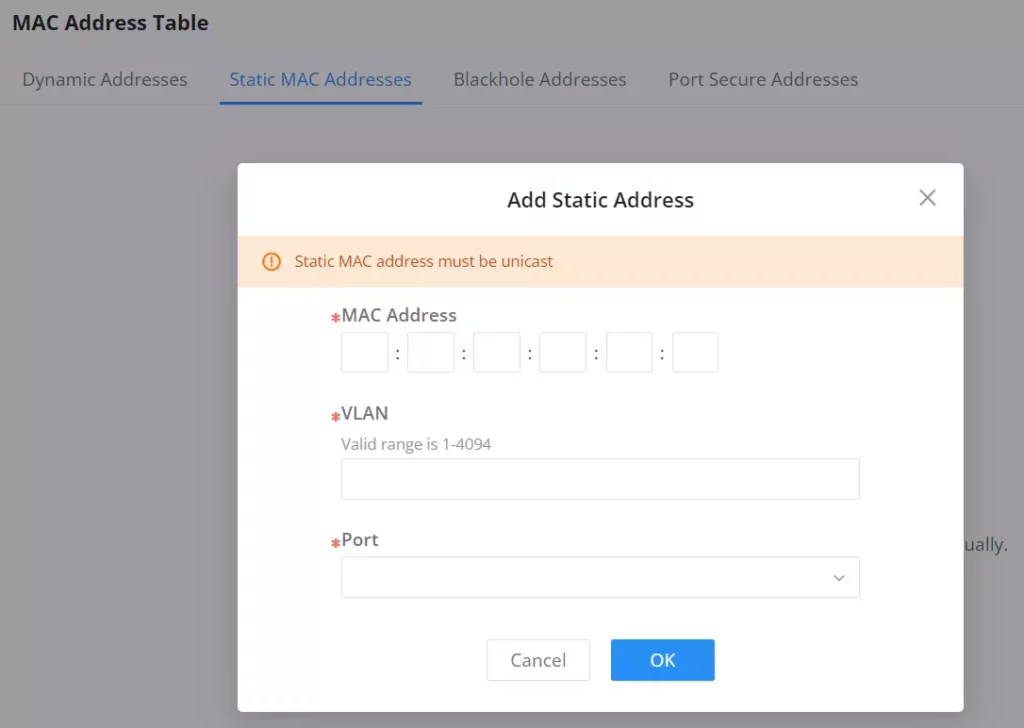

Permite atribuir manualmente um endereço MAC (unicast) a uma porta e VLAN específicas. Essas entradas não envelhecem e persistem após a reinicialização.

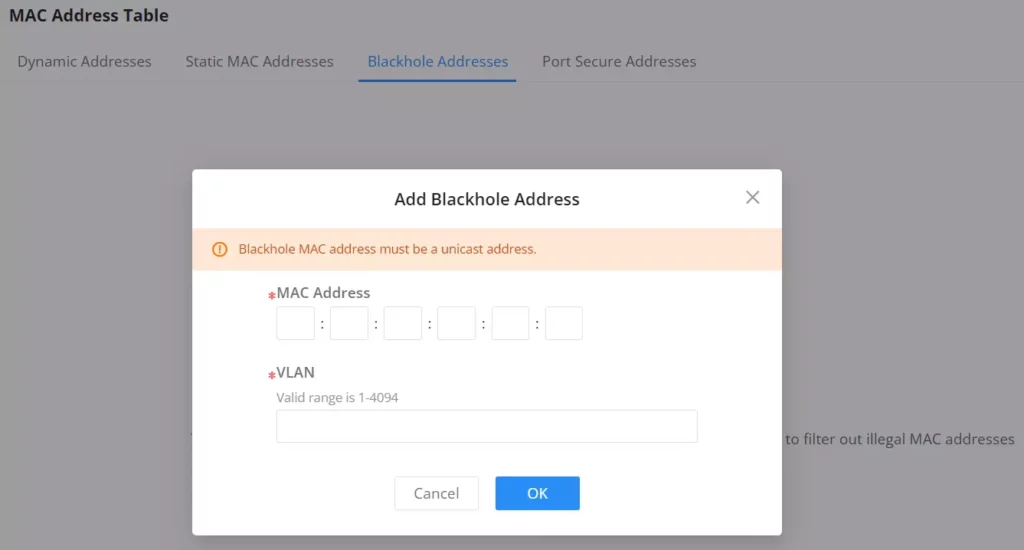

Bloqueia o tráfego de endereços MAC específicos, descartando pacotes de fontes não confiáveis ou inseguras.

Endereços MAC seguros (dinâmicos, estáticos ou Sticky MAC) aprendidos quando a função de Segurança de Porta está ativada.

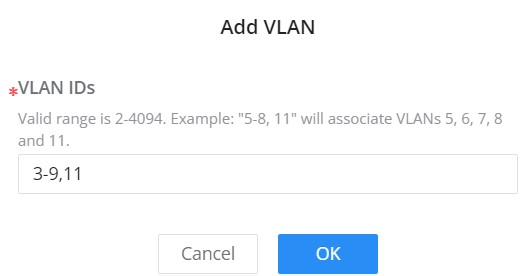

Crie VLANs (ID de 2 a 4094) individualmente ou por intervalo. VLANs 0, 1 e 4095 são reservadas pelo sistema.

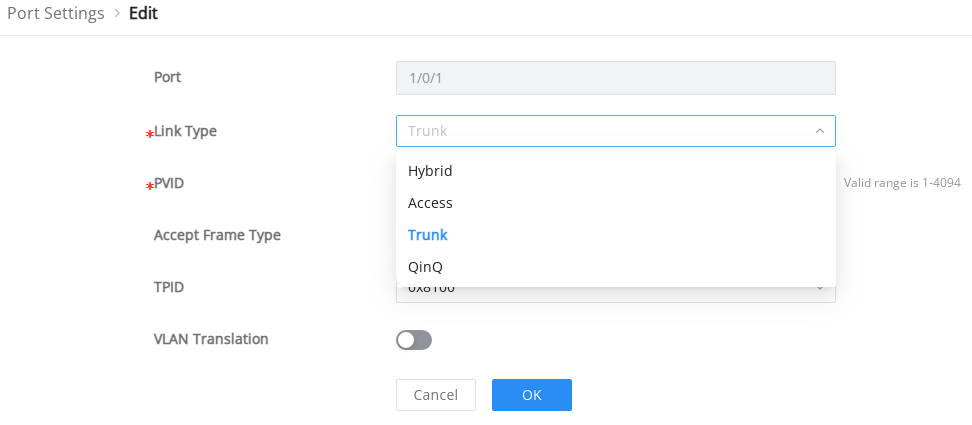

Defina o tipo de link da porta: **Access** (para dispositivos finais), **Trunk** (para interconexão de switches/roteadores), **Hybrid** ou **QinQ** (double tagging).

O PVID (ID da VLAN padrão) é atribuído a quadros não tagueados. Use "Tag Only" em portas Trunk/Hybrid para desabilitar o comportamento de VLAN nativa.

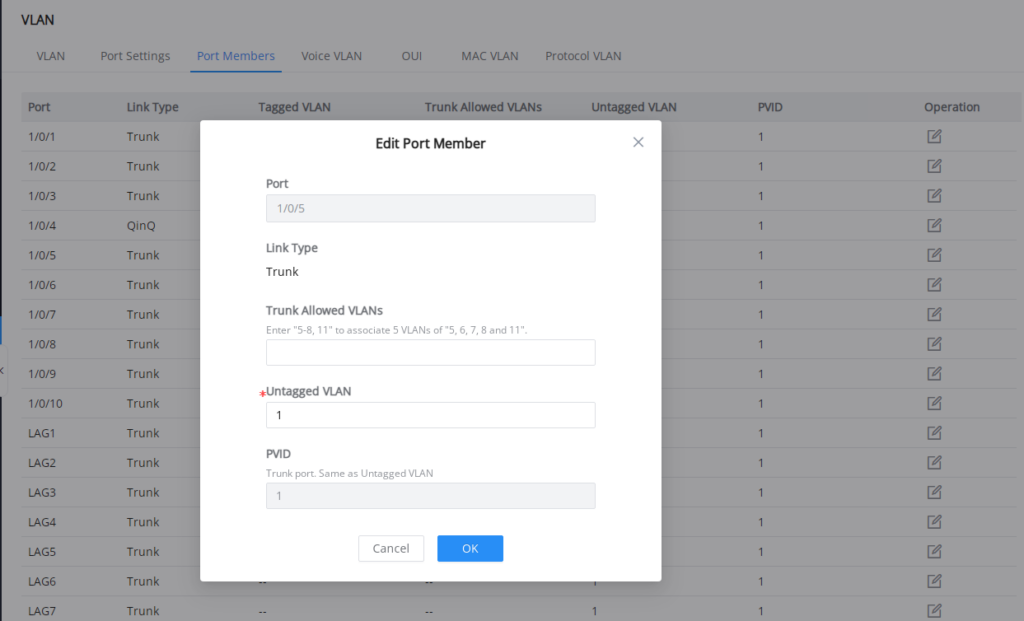

Defina quais VLANs são **Tagged** (tagueadas, para portas Trunk) e **Untagged** (não tagueadas, para portas Access) em cada porta ou LAG.

Habilita a filtragem de entrada (Inbound Filtering) na interface, disponível apenas para portas Hybrid, para prevenir tráfego suspeito.

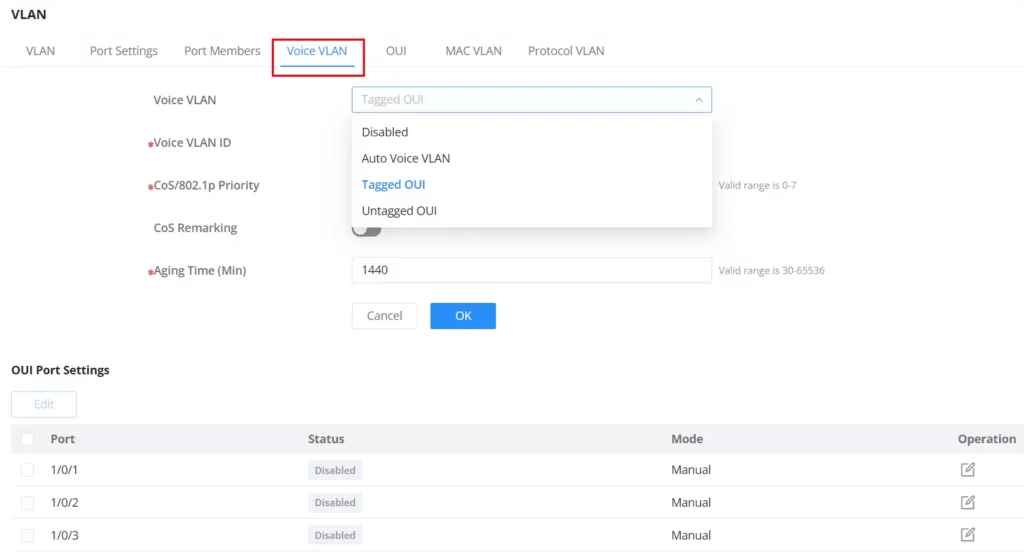

VLAN dedicada para tráfego de voz (telefones IP), garantindo prioridade, baixa latência e qualidade de áudio.

Selecione uma VLAN (diferente da VLAN 1) e defina a Prioridade CoS/802.1p (0-7) para o tráfego de voz.

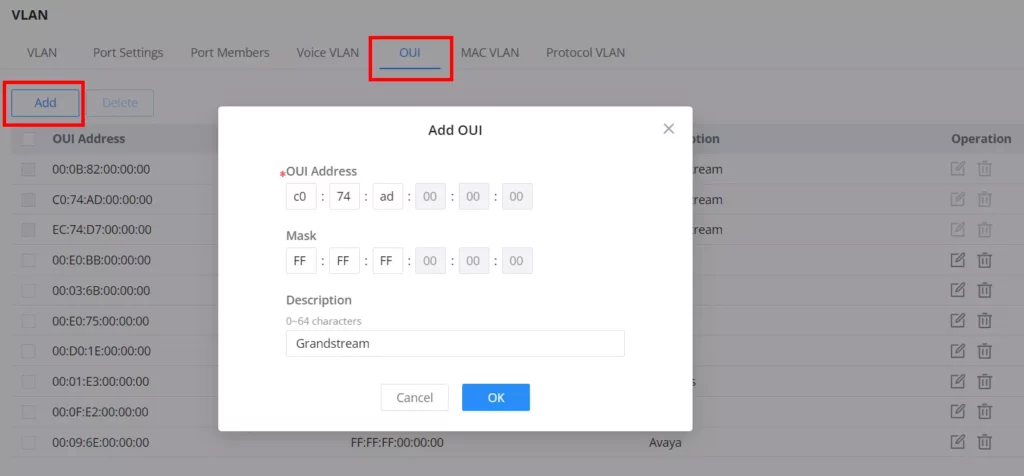

O OUI (os primeiros 24 bits do endereço MAC) identifica o fabricante do dispositivo. Pode ser usado para atribuir automaticamente dispositivos de voz à VLAN de Voz.

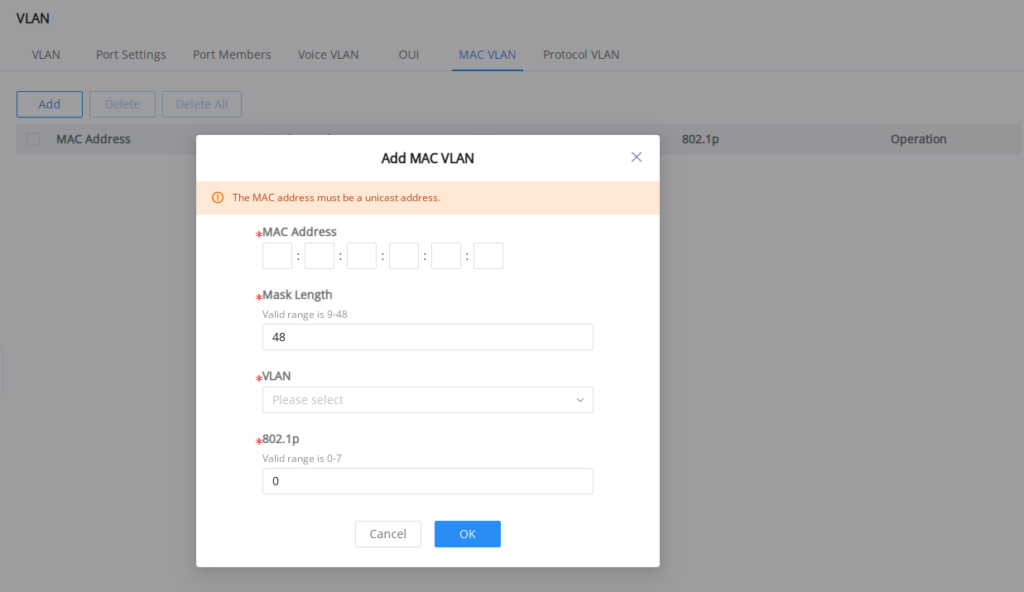

Permite que o switch atribua VLANs com base no endereço MAC de origem do tráfego recebido. (Eficaz apenas para portas Hybrid).

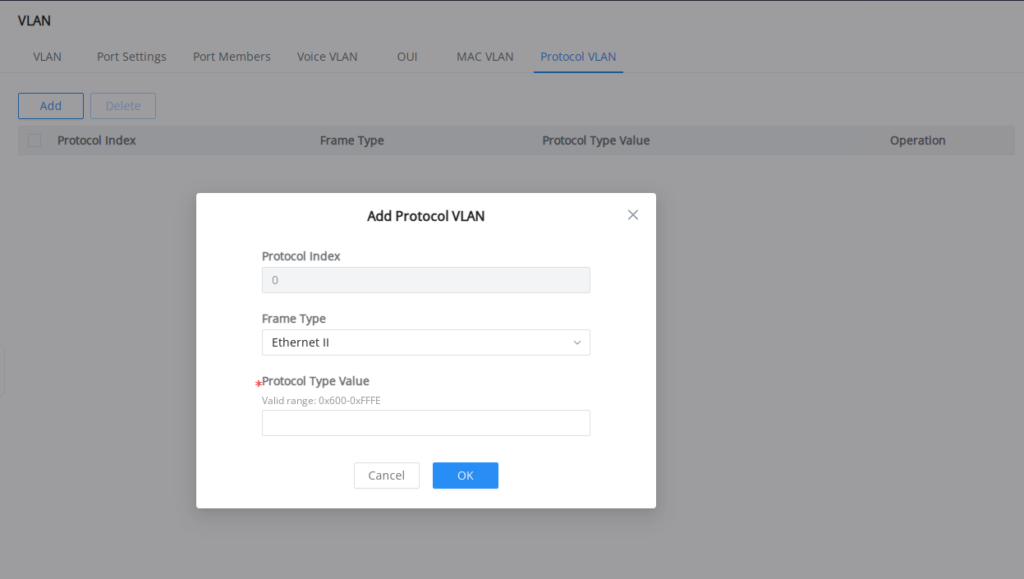

Permite a divisão de VLANs com base no tipo de protocolo (ex: IP, ARP) e formato de encapsulamento do quadro de dados. (Eficaz apenas para portas Hybrid).

O STP previne loops de rede detectando links redundantes e bloqueando caminhos desnecessários para evitar tempestades de broadcast.

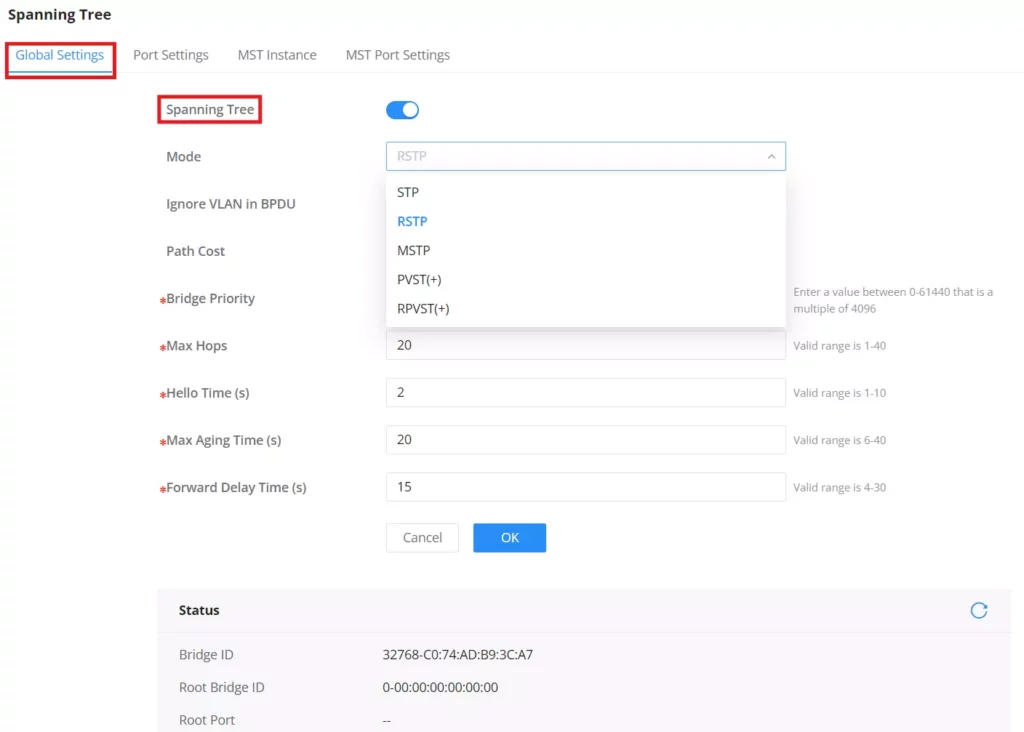

Selecione o modo: STP (padrão), RSTP (convergência rápida), MSTP (múltiplas instâncias para VLANs) ou PVST(+)/RPVST(+) (uma árvore por VLAN).

A Prioridade da Bridge (padrão 32768) define o switch raiz. O Custo do Caminho define a preferência de link (menor custo = preferido).

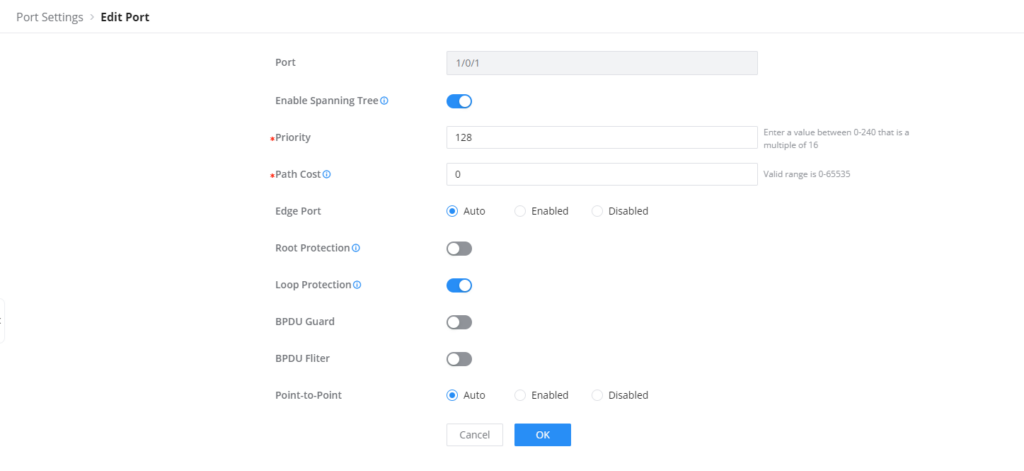

O BPDU Guard desativa a porta se receber BPDUs inesperados. O Root Protection impede que portas designadas se tornem portas raiz, protegendo a topologia.

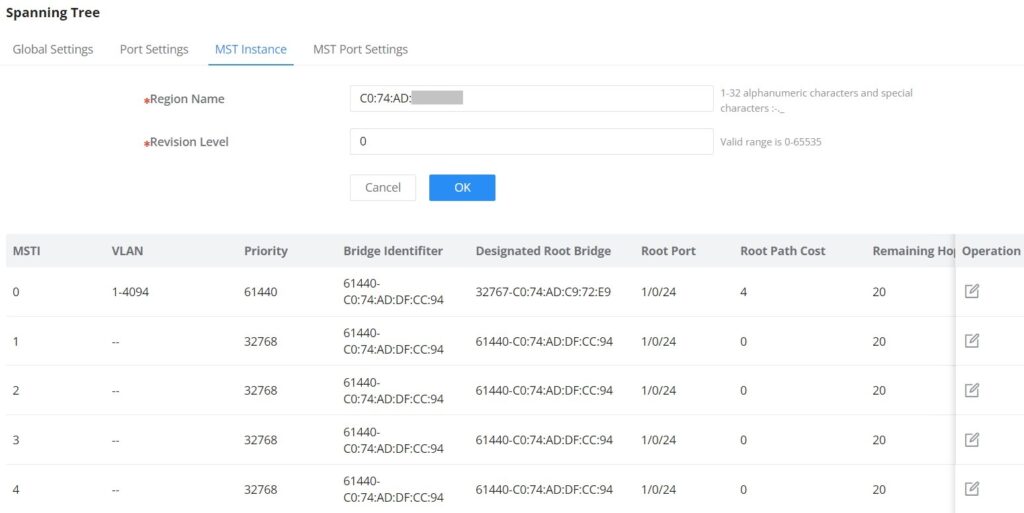

O MST permite mapear o tráfego de diferentes VLANs em até 16 instâncias MST independentes (0-15), otimizando o uso de recursos em redes grandes.

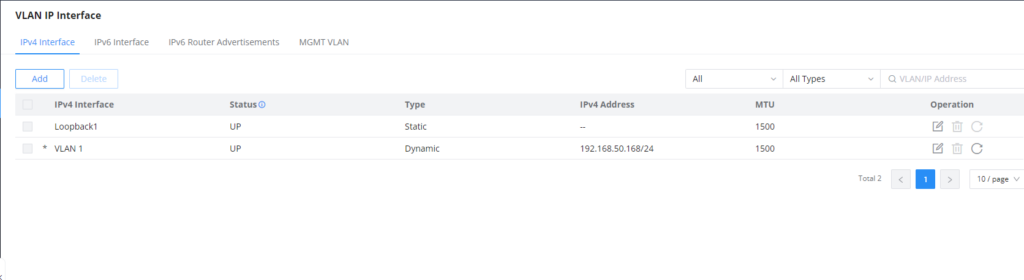

Interfaces IP de VLAN são interfaces virtuais L3 usadas para permitir a comunicação (roteamento) entre diferentes VLANs no switch.

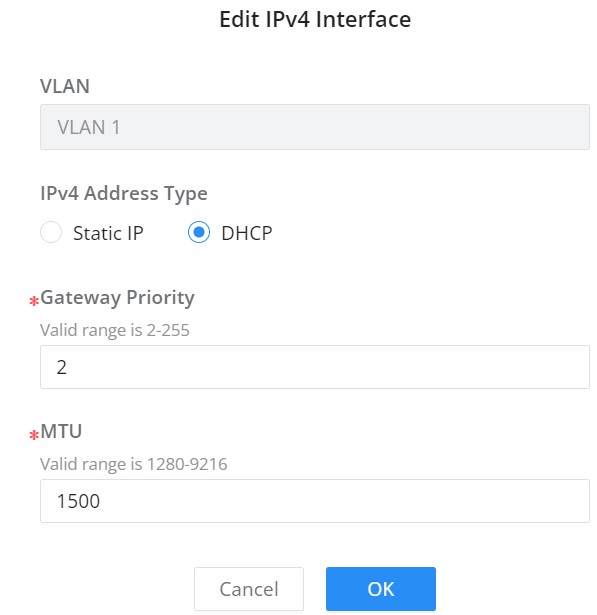

Selecione DHCP para obter o endereço IP da interface VLAN automaticamente de um servidor DHCP. Defina a Prioridade do Gateway (2 a 255).

Selecione IP Estático para definir manualmente o endereço IPv4 ou IPv6, a máscara de sub-rede e o MTU (Unidade Máxima de Transmissão).

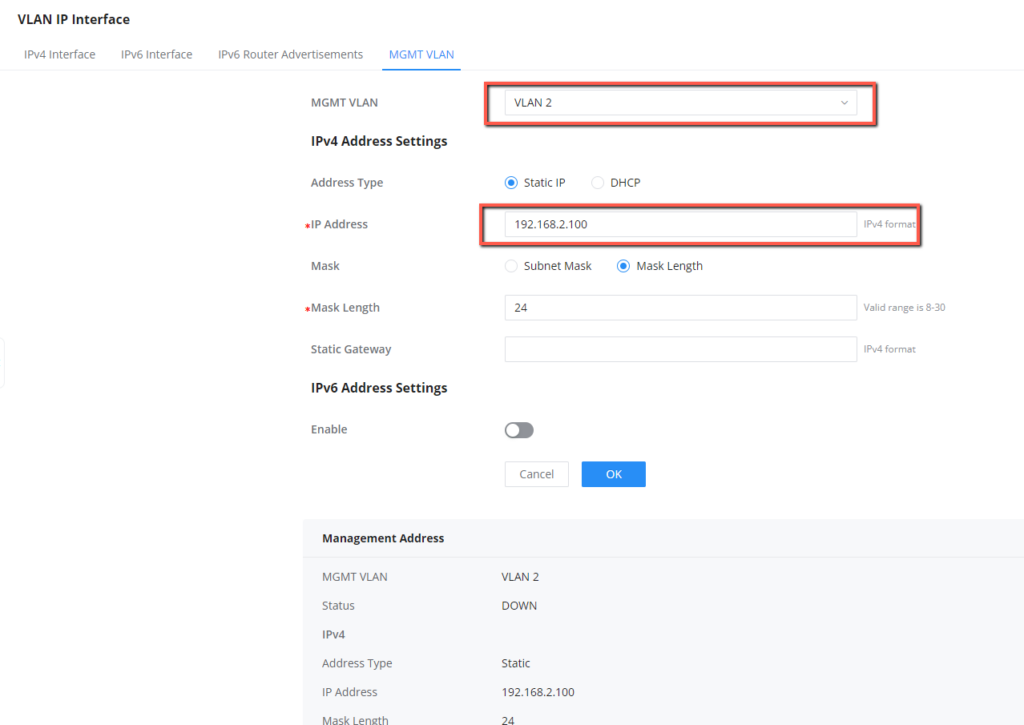

Ao configurar um endereço IP para a VLAN de gerenciamento, o sistema sincroniza essa configuração com a interface IP L3 correspondente, garantindo consistência.

Configure os RAs para cada VLAN para gerenciar as configurações de rede IPv6, como gateway padrão e prefixos.

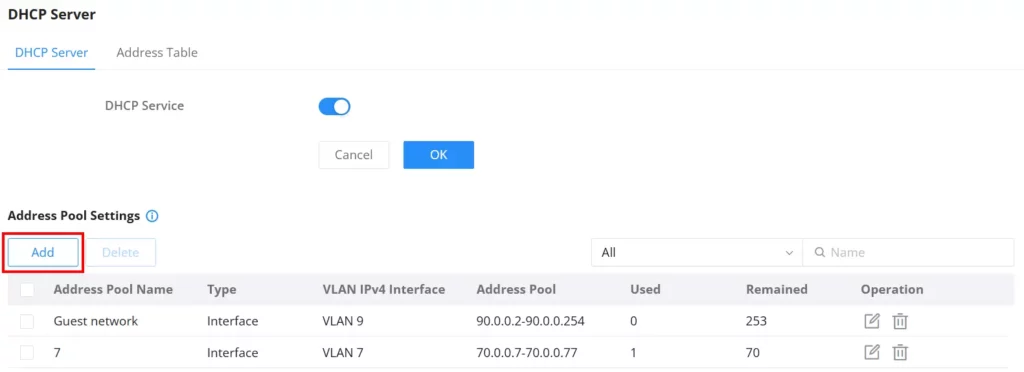

Habilite o Servidor DHCP para que o switch aloque endereços IP automaticamente aos hosts dentro de uma VLAN específica, definindo um pool de endereços.

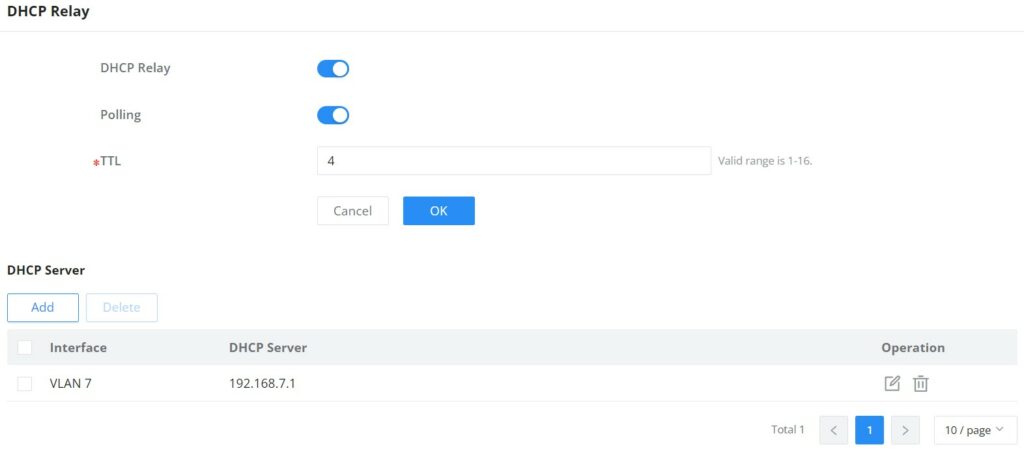

Permite que o switch retransmita mensagens DHCP entre clientes e servidores localizados em sub-redes (VLANs) diferentes.

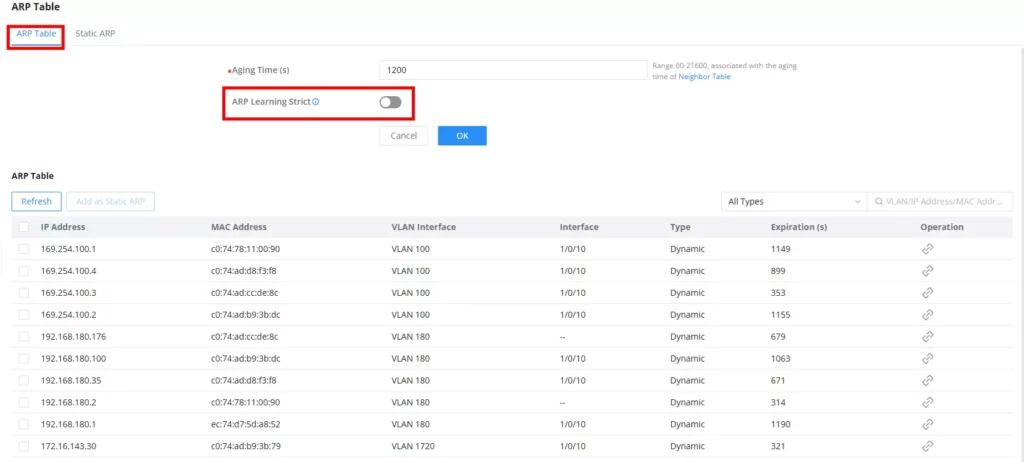

Visualize e gerencie mapeamentos dinâmicos e estáticos de IP para MAC. O tempo de envelhecimento (Aging time) padrão é 1200 segundos.

Configure mapeamentos IP-MAC permanentes para aumentar a segurança e a estabilidade da comunicação com dispositivos críticos.

Protocolo IPv6 que substitui o ARP, usado para resolução de endereços, detecção de vizinhos e descoberta de roteadores.

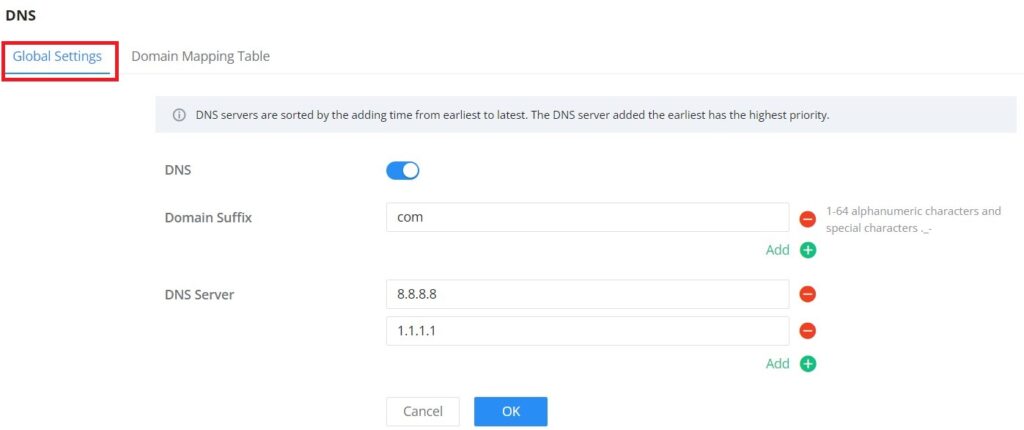

O switch atua como cliente DNS, resolvendo nomes de domínio para endereços IP através de servidores DNS configurados (padrão: pool.ntp.org).

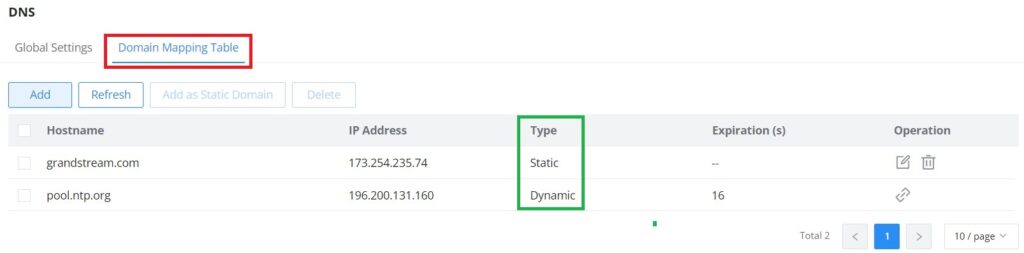

Permite adicionar até 32 entradas estáticas de mapeamento de nome de domínio para endereço IP, priorizando a resolução e melhorando o desempenho.

O IGMP Snooping otimiza o tráfego IPv4 Multicast, permitindo que o switch encaminhe dados apenas para as portas que solicitaram a transmissão, evitando inundações de tráfego.

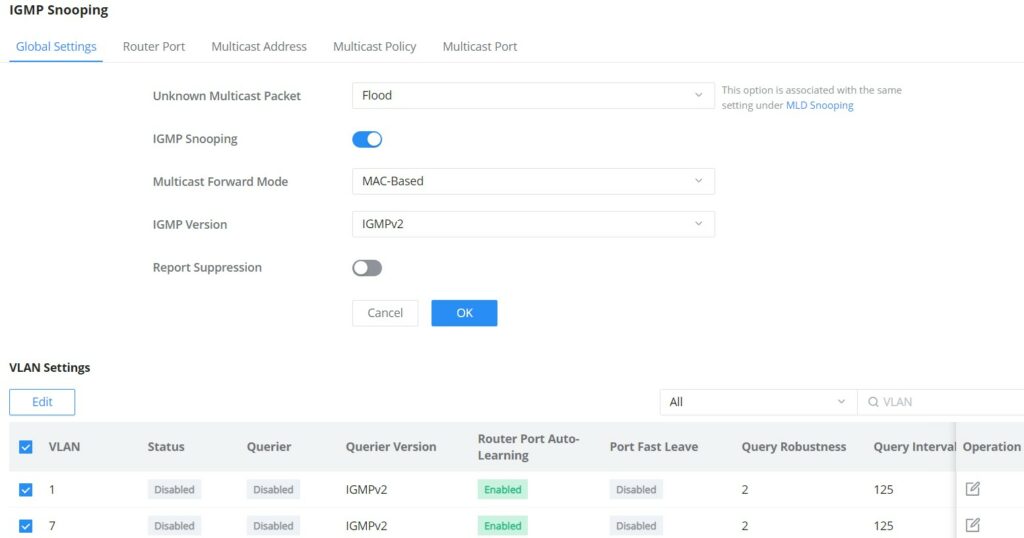

Defina a ação para pacotes Multicast Desconhecidos (Descartar, Inundar ou Encaminhar para porta Router) e o Modo de Encaminhamento (Baseado em MAC ou IP).

Permite adicionar entradas estáticas de endereço Multicast (IPv4) com base na VLAN e nas portas membro, além de visualizar as entradas dinâmicas.

Protocolo Multicast Layer 2 para IPv6, similar ao IGMP Snooping, que gerencia e controla o encaminhamento de dados Multicast IPv6.

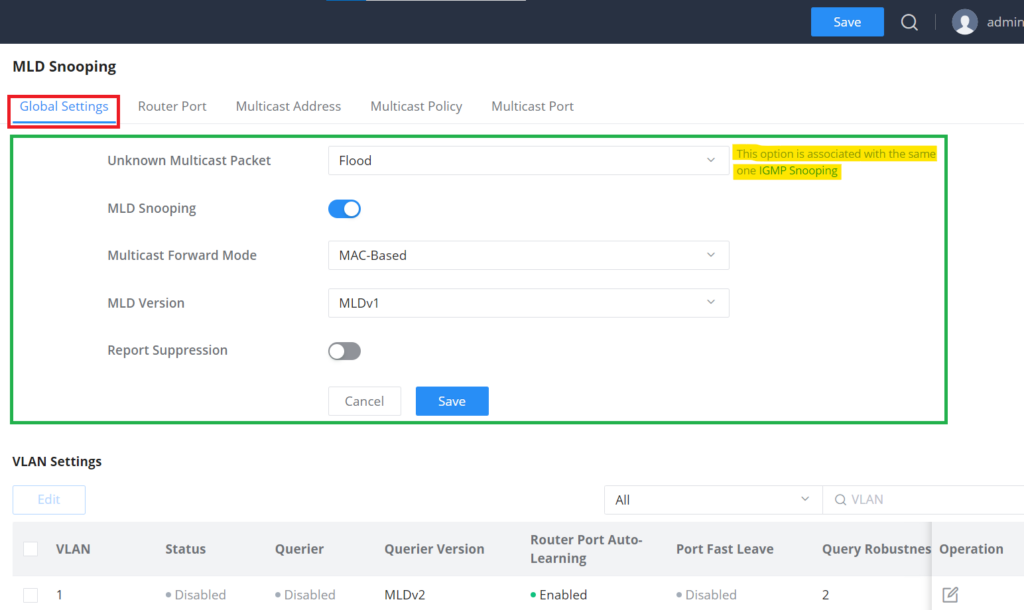

Habilite o MLD Snooping globalmente e defina o tratamento para pacotes Multicast Desconhecidos (Descartar, Inundar ou Encaminhar para porta Router).

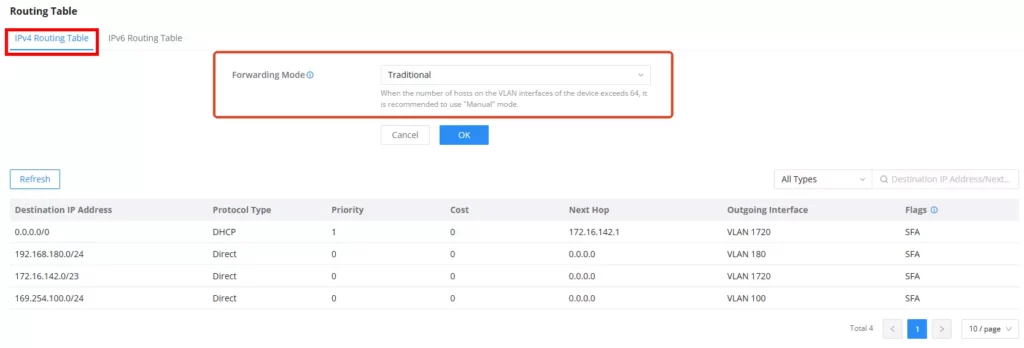

Exibe as rotas IPv4 e IPv6 usadas pelo switch para encaminhar pacotes entre redes ou VLANs, permitindo que o switch funcione como um dispositivo Layer 3.

O modo **Manual** é recomendado quando o número de hosts em interfaces VLAN excede 64, desativando o aprendizado automático de ARP/vizinhos.

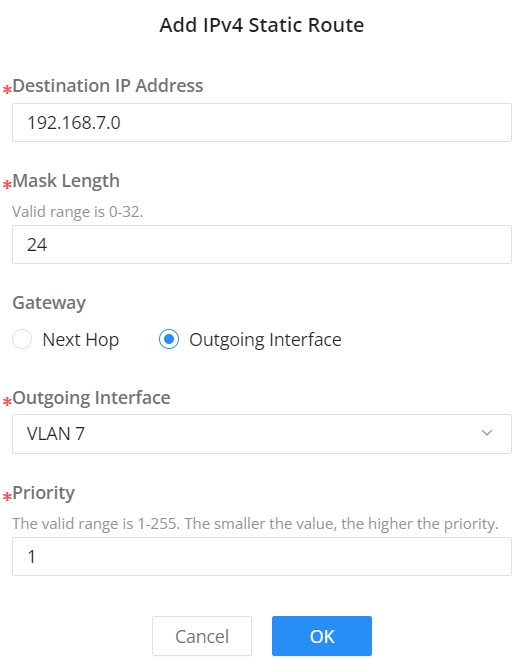

Rotas configuradas manualmente pelo administrador para definir o caminho ideal (próximo salto ou interface de saída) para um destino específico.

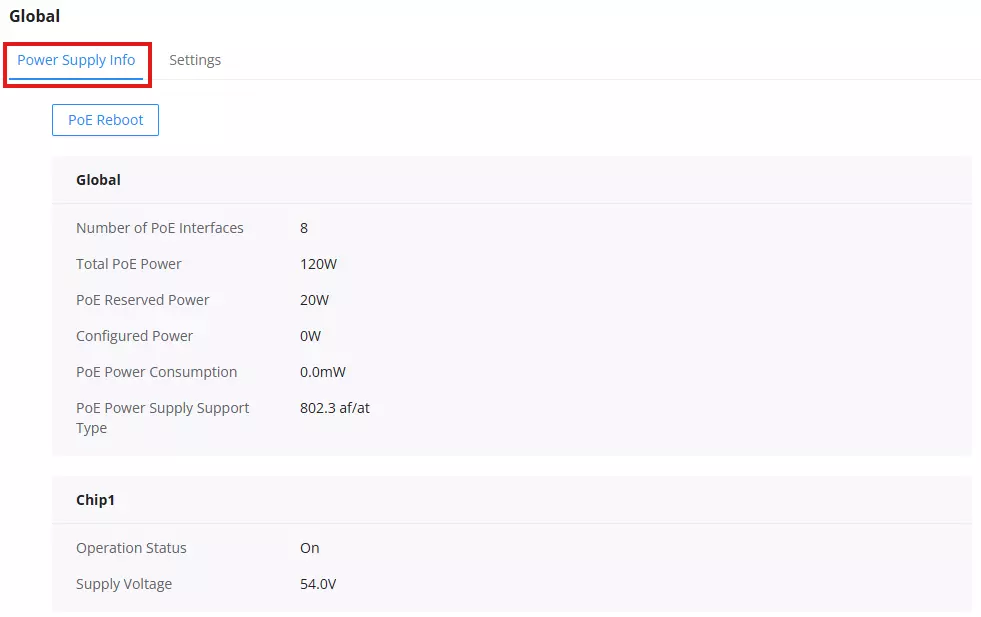

Exibe informações sobre a fonte de alimentação PoE, incluindo a potência total (800W para GWN7806P) e a potência restante.

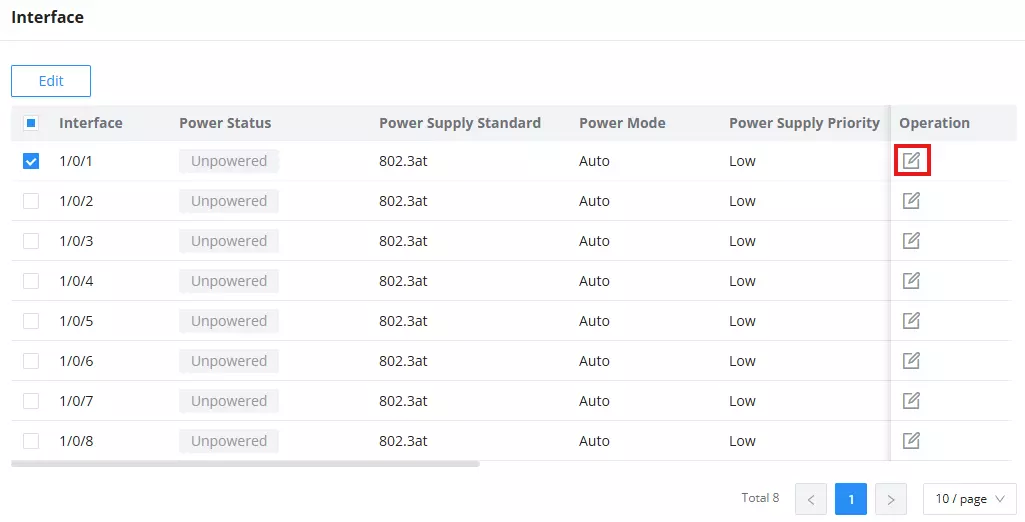

Configure individualmente o Padrão de Alimentação (802.3af/at/bt), Modo de Energia, Limite de Energia e Prioridade de Alimentação para cada porta PoE.

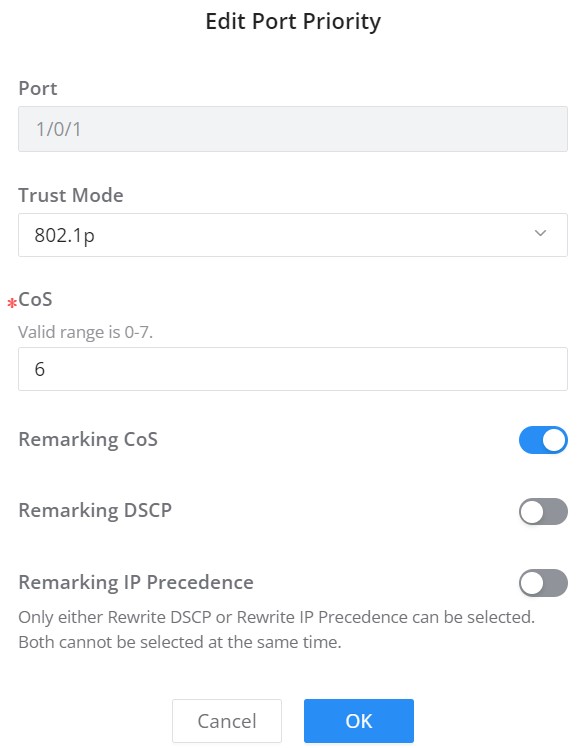

Defina o Modo de Confiança (Trust Mode) para prioridade de pacotes (CoS, DSCP, CoS-DSCP ou IP-Precedence) em cada porta/LAG.

Converte a prioridade QoS do pacote (CoS, DSCP, IP Precedence) para a prioridade interna do dispositivo (fila), garantindo o nível de serviço diferenciado.

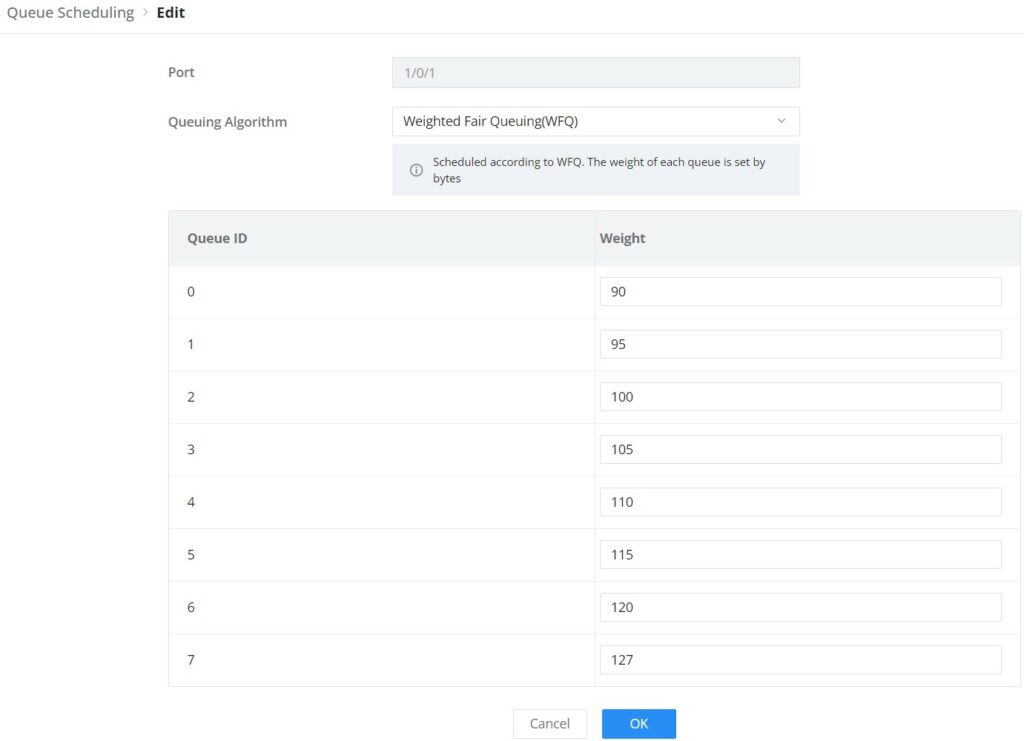

Define a ordem de processamento dos pacotes em caso de congestionamento, usando políticas como SP (Prioridade Estrita) ou WRR (Round Robin Ponderado).

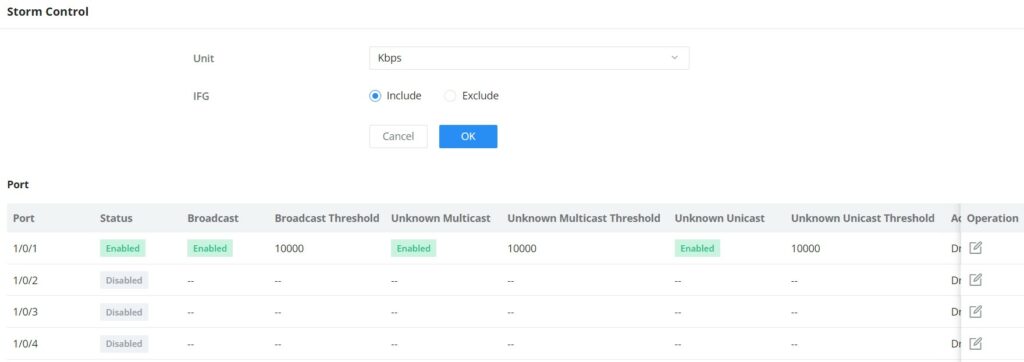

O Controle de Tempestades limita o tráfego de broadcast/multicast desconhecido. A Segurança de Porta restringe o número de endereços MAC aprendidos por interface.

Filtra pacotes com base em regras (IP, MAC, porta) para permitir, descartar, desativar a porta ou redirecionar o tráfego.

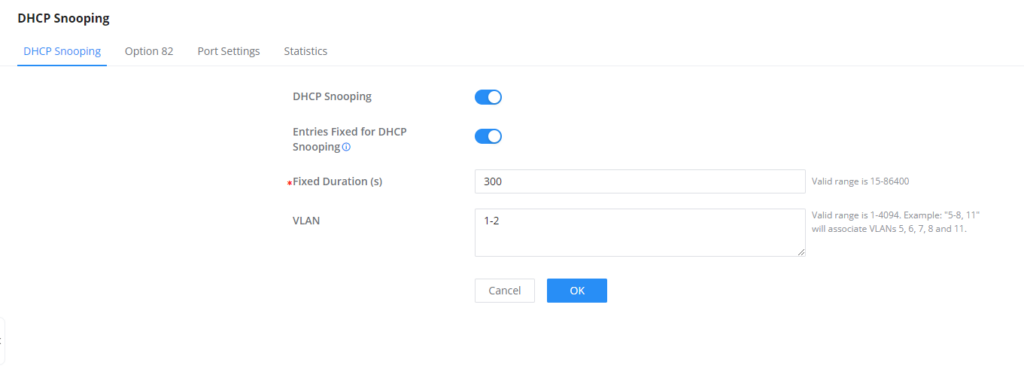

O DHCP Snooping protege contra servidores DHCP não autorizados. O IP Source Guard filtra pacotes com base em mapeamentos IP-MAC confiáveis.

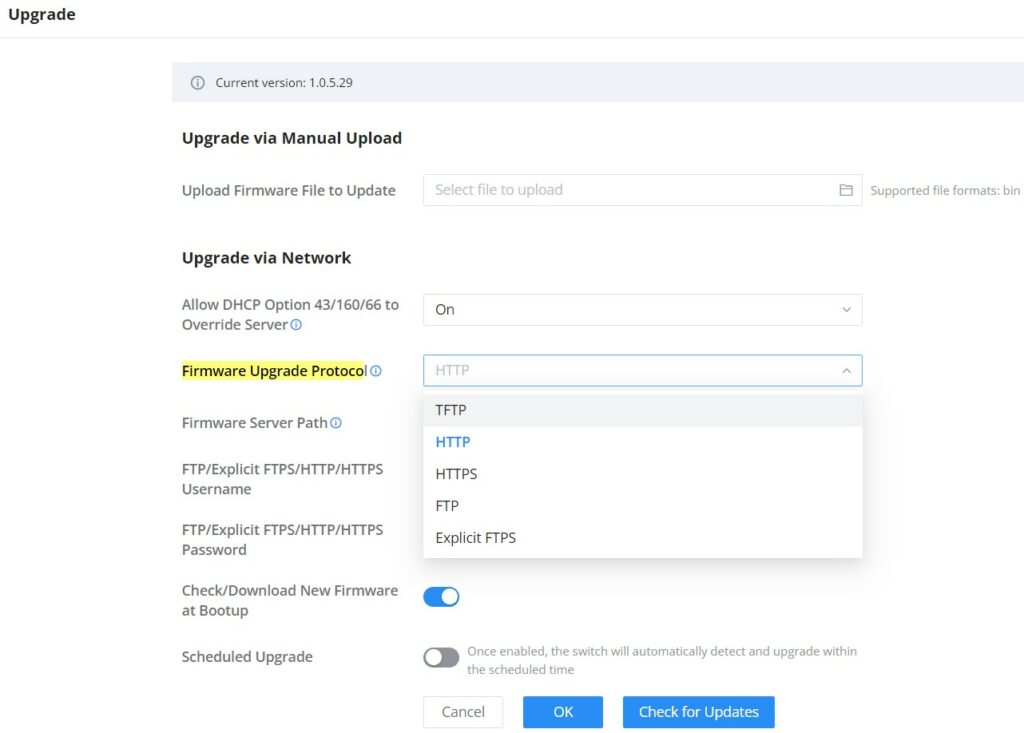

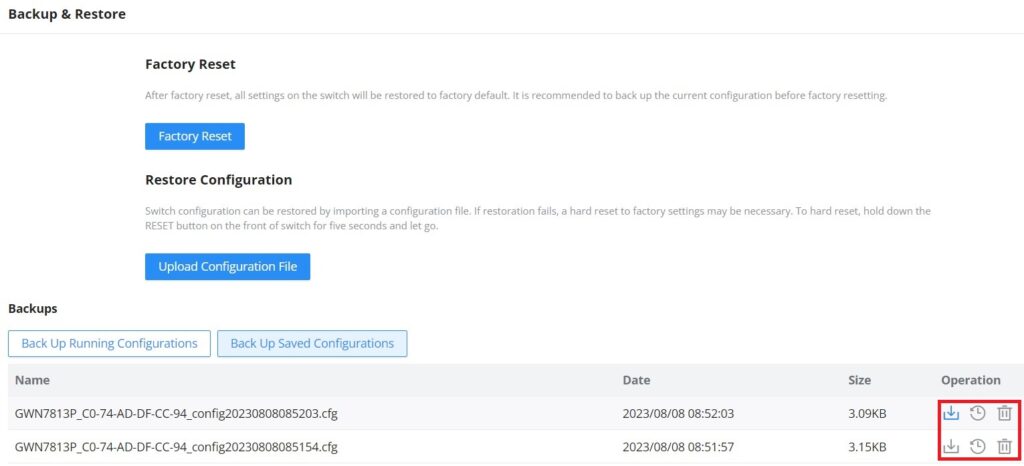

Atualize o firmware via upload local (BIN) ou rede (TFTP/HTTP/HTTPS/FTP/FTPS). Use Backup e Restauração para salvar configurações ou retornar aos padrões de fábrica.

Use ferramentas como Ping, Traceroute, Teste de Cobre e o recurso de Depuração com Um Clique (One-click Debugging) para coletar logs e informações de suporte rapidamente.
