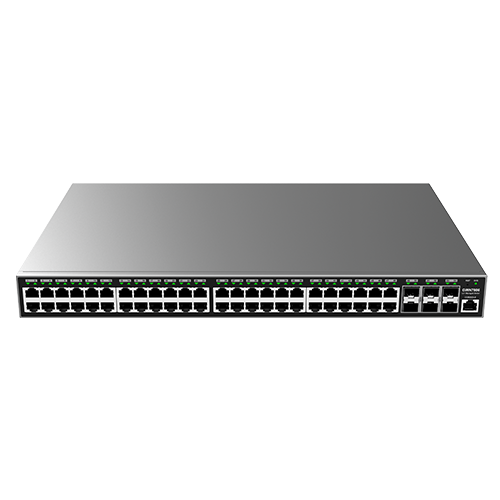

Grandstream GWN7806 Pro - Guia do Usuário

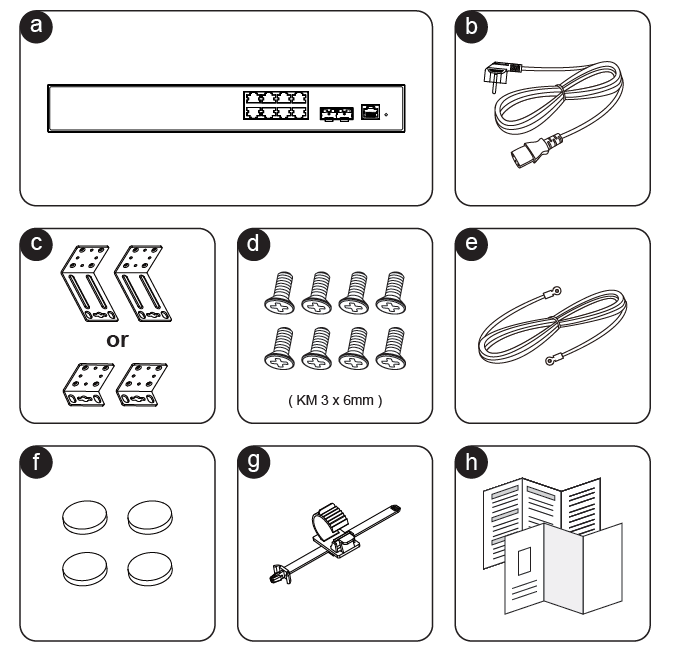

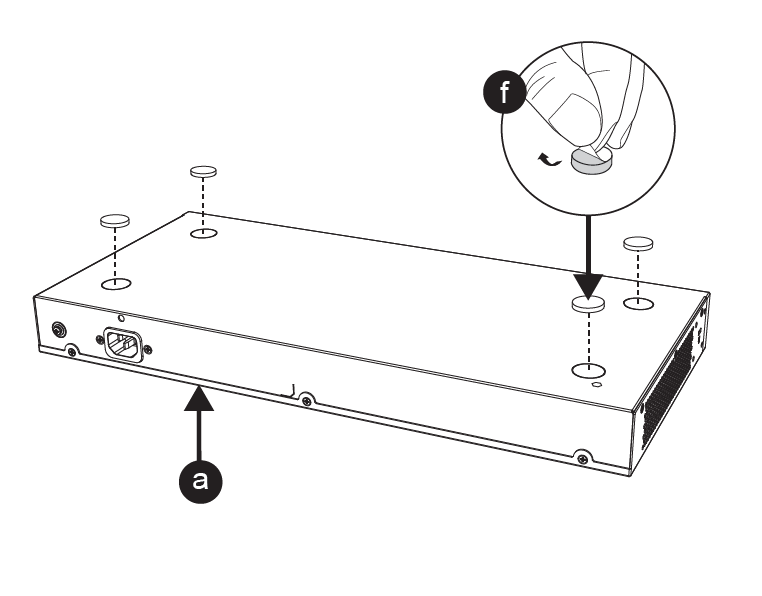

Cole os quatro pés de borracha nas ranhuras circulares na parte inferior do chassi e posicione o switch em uma superfície estável.

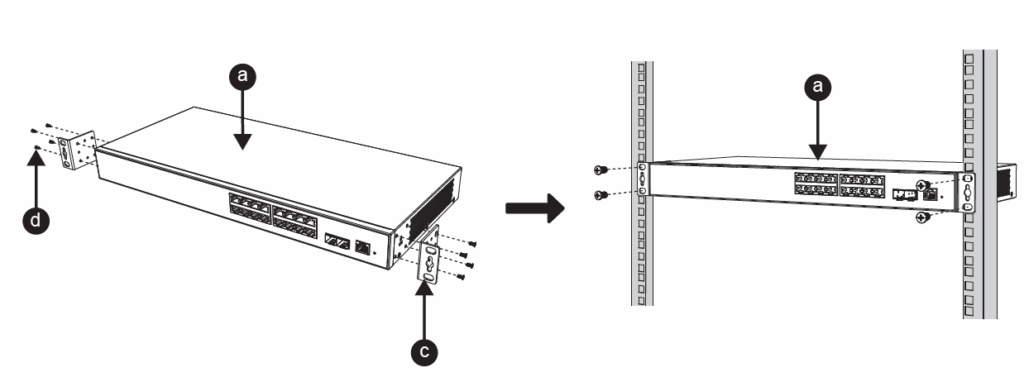

Fixe os acessórios de montagem em rack em L nas laterais do switch com os parafusos fornecidos e, em seguida, fixe o switch no rack.

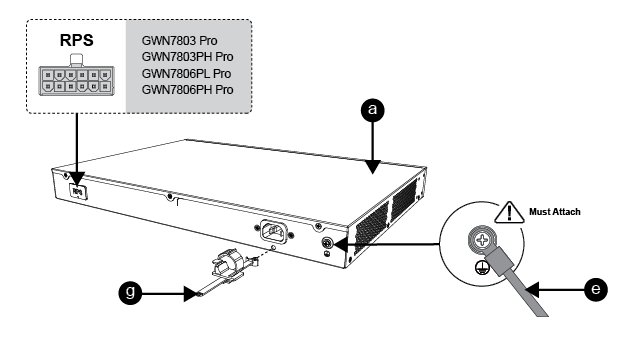

Conecte o cabo de energia ao switch e à tomada. Remova o parafuso de aterramento na parte traseira, conecte uma extremidade do cabo de aterramento e aperte o parafuso.

Insira a alça de fixação no orifício lateral da tomada de energia, envolva o cabo de energia com a alça protetora e trave-a firmemente.

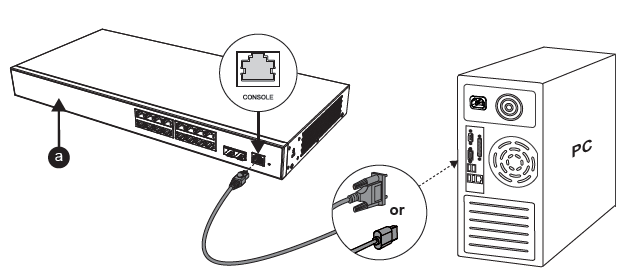

Conecte a extremidade RJ45 do cabo console à porta Console do switch e a outra extremidade à porta DB9 ou USB do PC.

Azul Sólido: Uso normal. Verde Piscando: Atualização. Vermelho Piscando: Restauração de fábrica.

Verde Sólido: Conectado, sem atividade. Verde Piscando: Transferência de dados. Amarelo Sólido (PoE): Conectado, PoE ativo, sem atividade. Amarelo Piscando (PoE): Transferência de dados, PoE ativo.

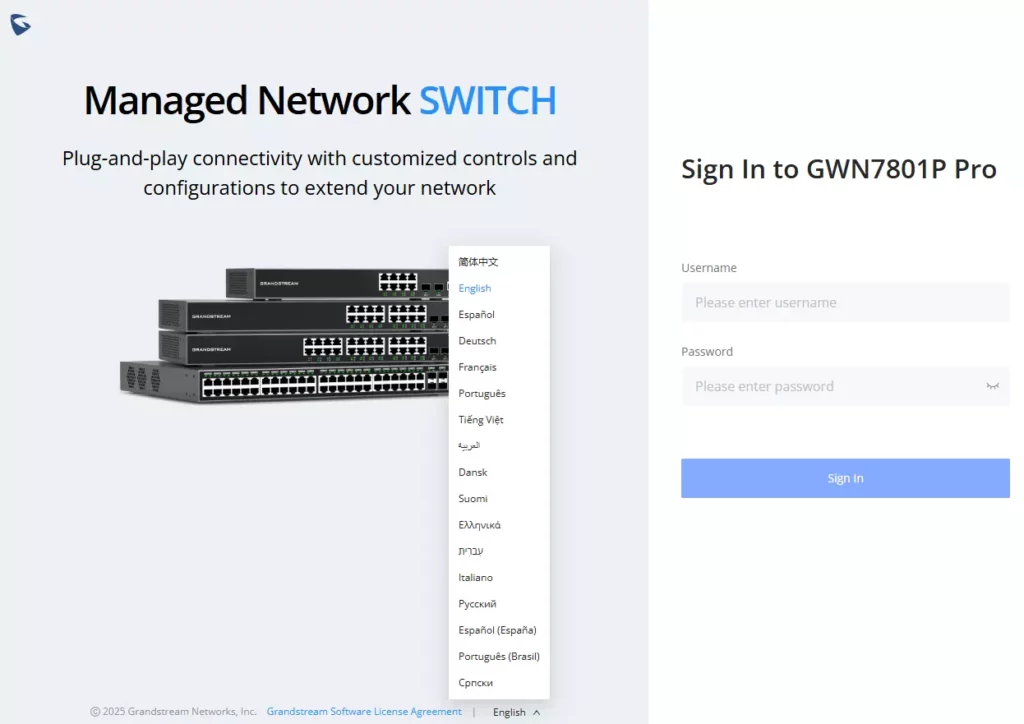

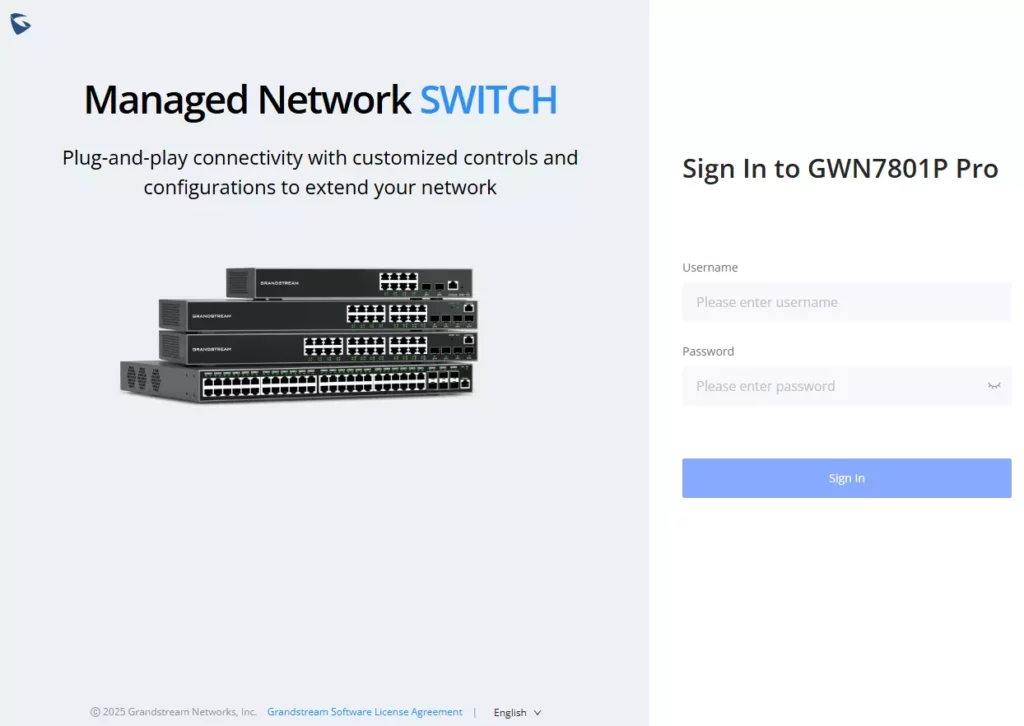

Se não houver DHCP, o IP padrão é 192.168.0.254. Acesse https://<IP_do_Switch> e use o nome de usuário e senha padrão (encontrados no adesivo).

Use o cabo console ou SSH (ssh <IP>) para acesso via linha de comando. O nome de usuário padrão é "admin".

Acesse https://www.gdms.cloud e faça login para gerenciar o switch remotamente pela plataforma GDMS Networking.

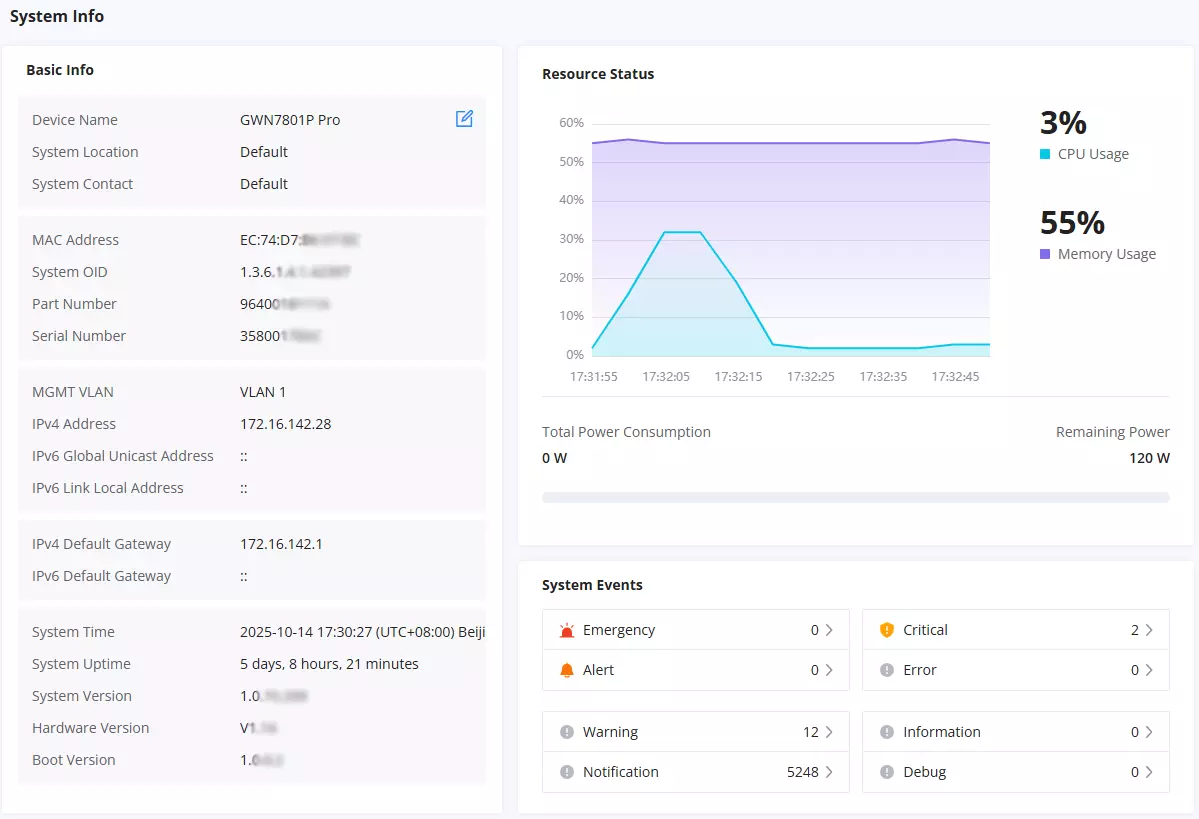

A página "System Info" (Informações do Sistema) exibe um painel com dados gerais do switch, incluindo status de recursos (CPU/Memória), status PoE e eventos do sistema.

Exibe visualmente o status e a velocidade de cada porta (usando cores diferentes para velocidades e estados), permitindo identificar rapidamente portas ativas, inativas ou com problemas.

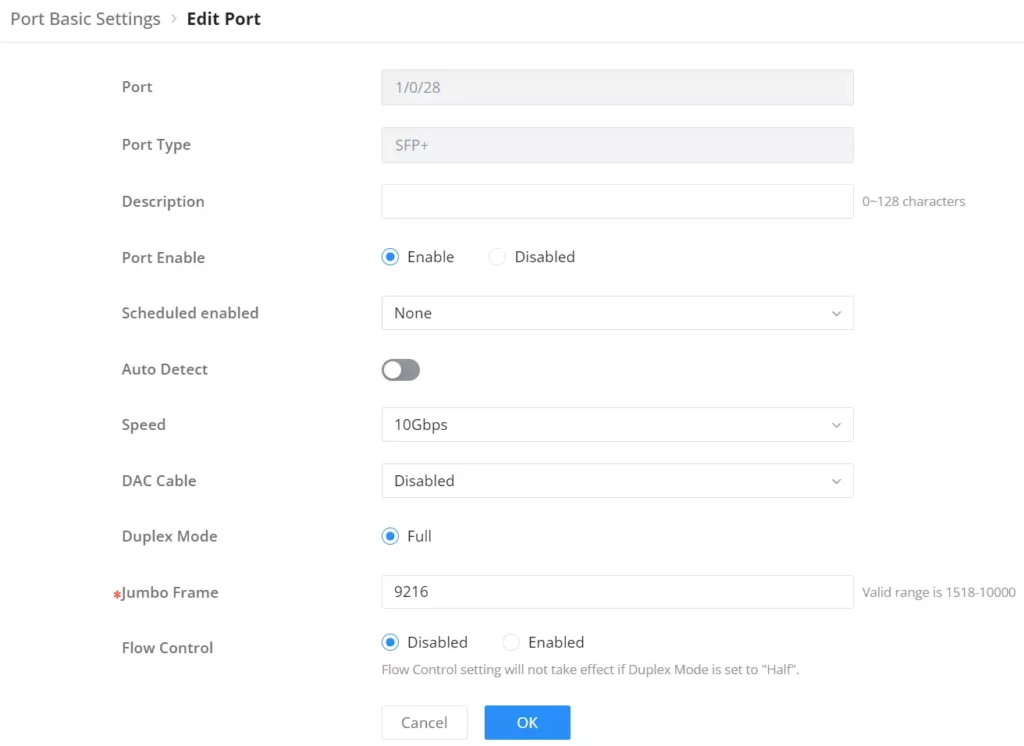

Configure parâmetros básicos como habilitar/desabilitar a porta, adicionar uma descrição, definir a velocidade (Auto, 10/100/1000Mbps ou 10Gbps para SFP+), Modo Duplex e Controle de Fluxo.

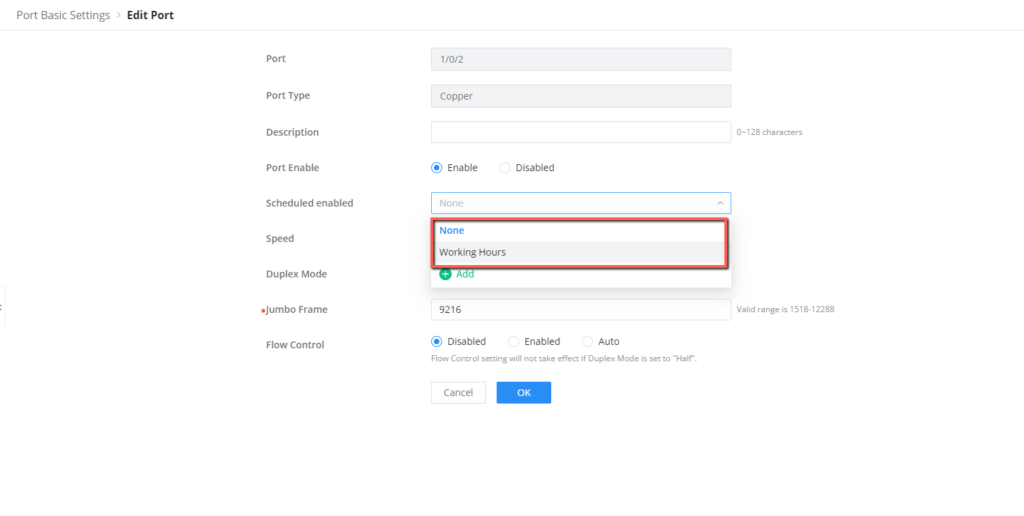

Defina agendamentos para controlar precisamente quando as configurações de porta (incluindo portas físicas e LAGs) serão aplicadas ou desativadas.

Agrupe portas logicamente sob um ID de grupo para facilitar a classificação e a aplicação de configurações em lote (como VLANs ou habilitação/desabilitação).

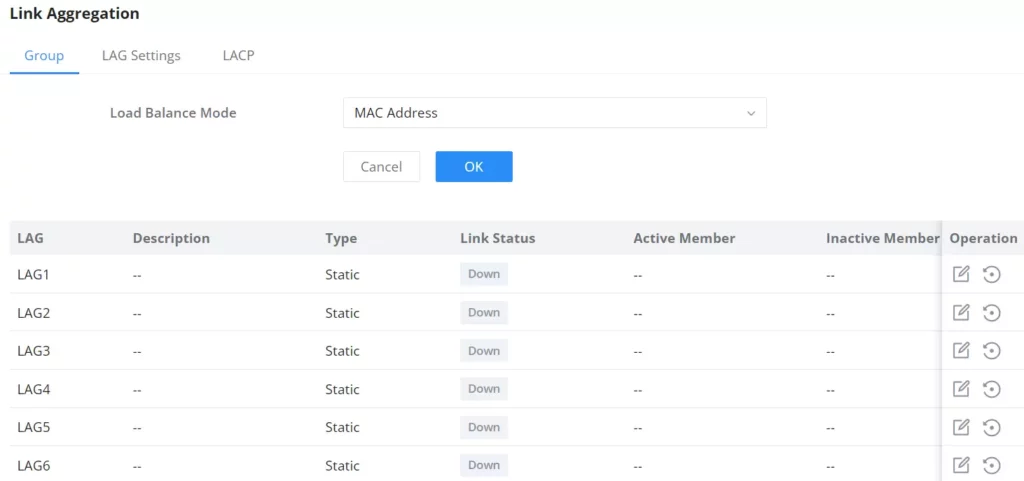

LAG (Link Aggregation Group) agrupa portas físicas para criar um único caminho de dados de alta largura de banda, implementando o compartilhamento de carga de tráfego e aumentando a confiabilidade.

Escolha entre balanceamento baseado em Endereço MAC (pacotes de MACs diferentes usam links diferentes) ou Endereço IP/MAC (pacotes de IPs diferentes usam links diferentes, mesmo com o mesmo MAC).

Suporta agregação Estática (envia pacotes sem negociação) e LACP (Link Aggregation Control Protocol), que negocia com a porta remota para maior confiabilidade.

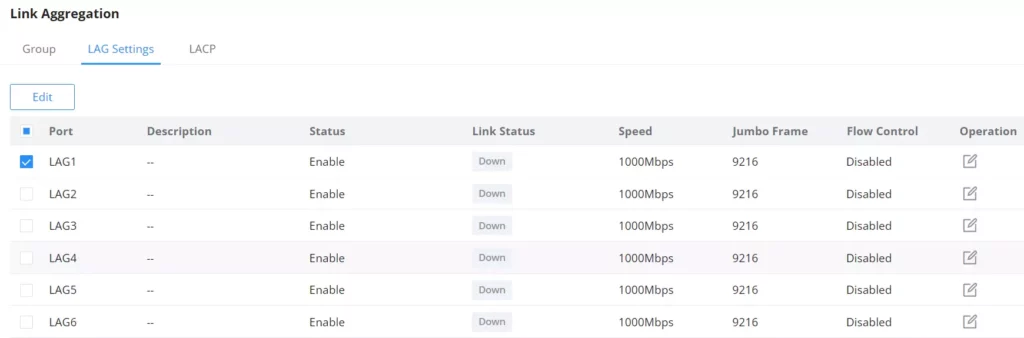

Habilite o grupo LAG, adicione uma descrição e configure a velocidade (Auto, 10/100/1000Mbps) e o controle de fluxo para o link agregado.

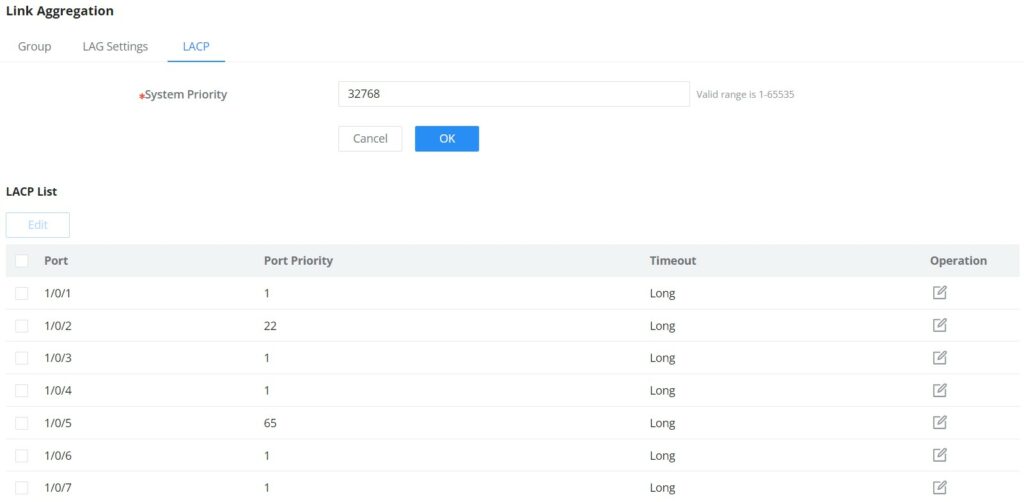

O LACP permite definir a Prioridade do Sistema (padrão: 32768) e a Prioridade da Porta (padrão: 1) individualmente para influenciar a eleição do link ativo.

A tabela MAC registra a correspondência entre endereços MAC, interfaces e VLANs, permitindo que o switch encaminhe pacotes diretamente em vez de usar broadcast.

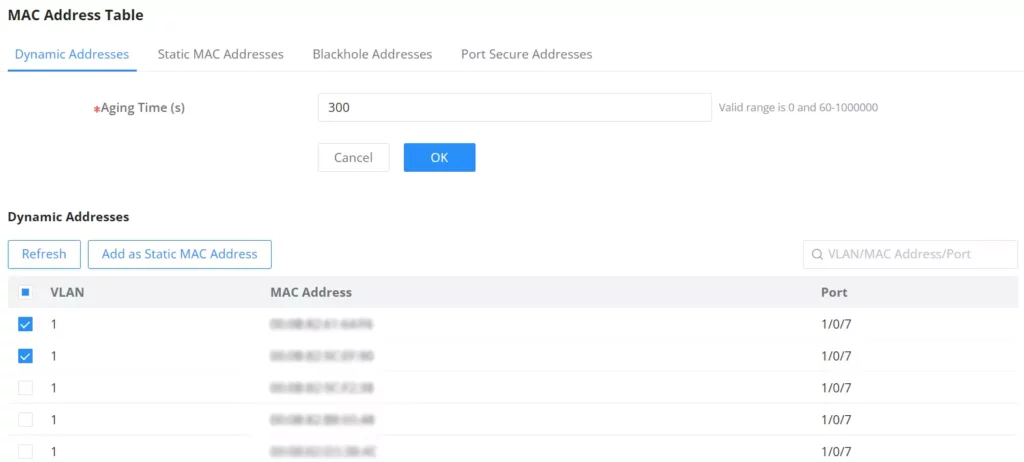

Endereços aprendidos automaticamente pelo switch. O Tempo de Envelhecimento (Aging Time, padrão: 300 segundos) define o tempo de vida da entrada antes de ser deletada se não for atualizada.

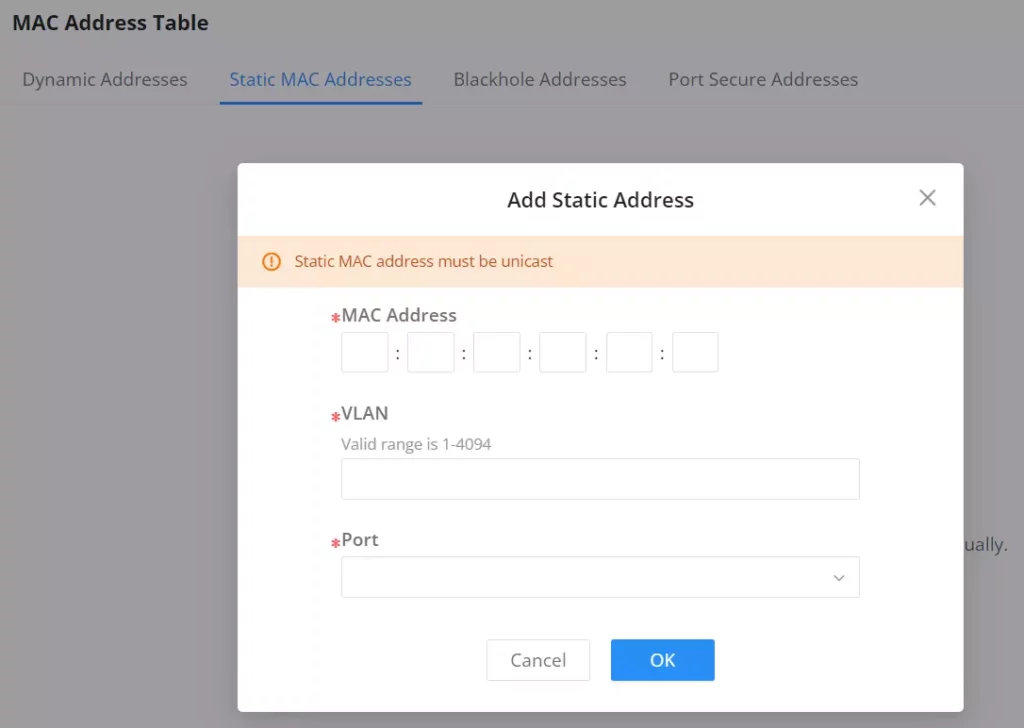

Permite atribuir manualmente um endereço MAC (deve ser unicast) à tabela. Essas entradas não envelhecem e persistem após a reinicialização do sistema.

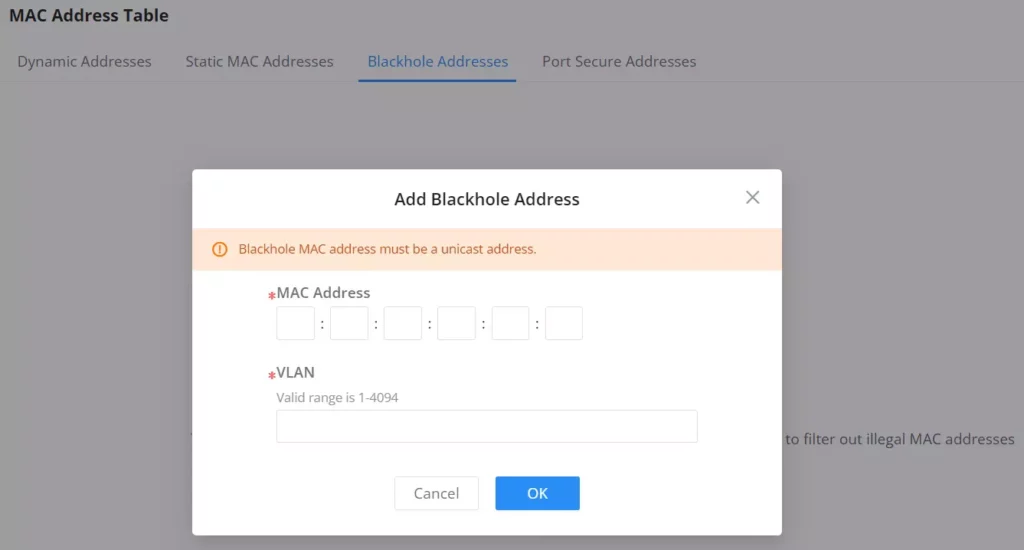

Se um endereço MAC não for confiável, adicione-o à Tabela Black Hole para bloquear e descartar o tráfego proveniente dele.

Endereços MAC seguros (dinâmicos seguros, estáticos seguros ou Sticky MAC) aprendidos quando a função de Segurança de Porta está ativada.

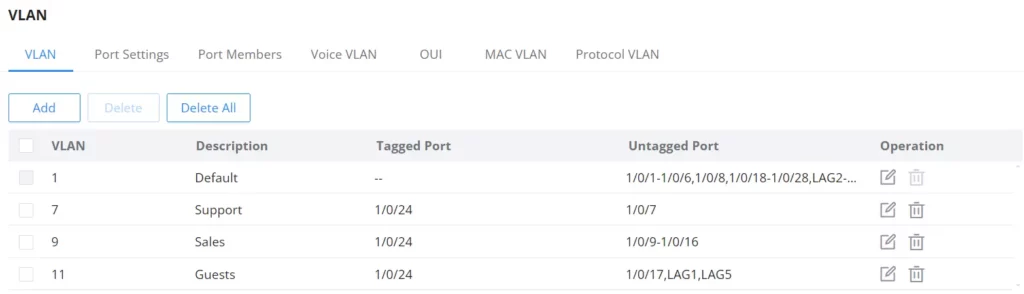

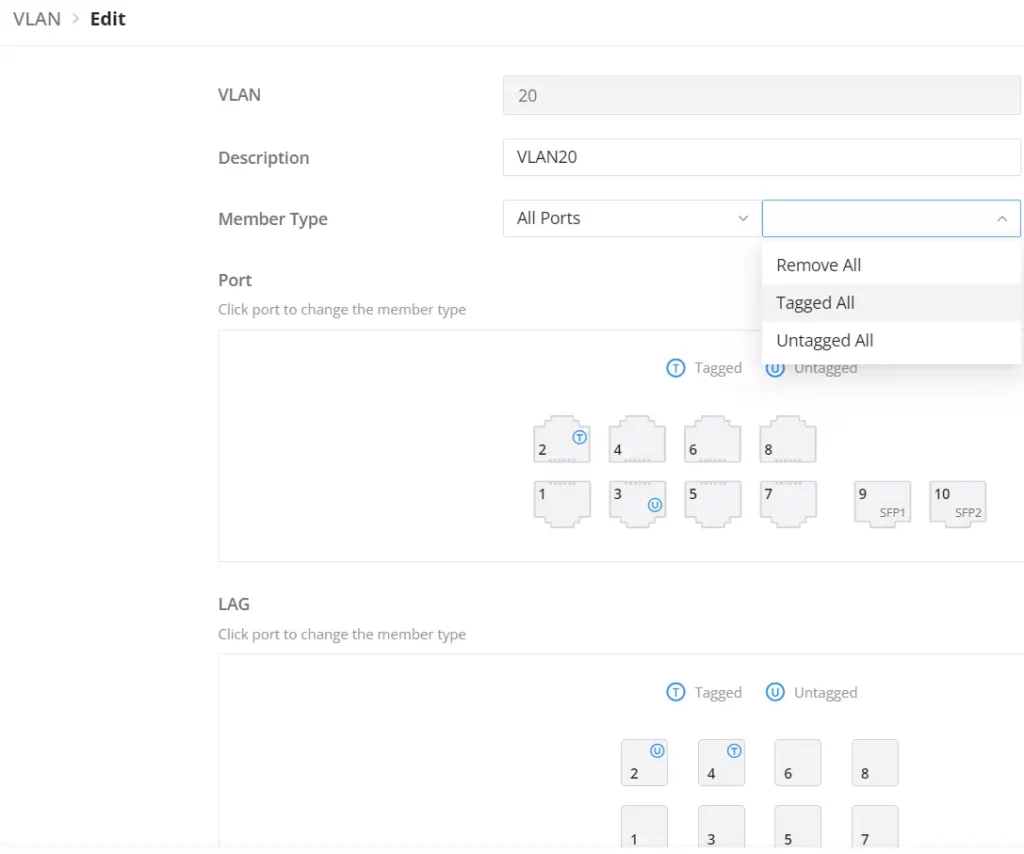

VLANs segmentam a rede em domínios de broadcast lógicos. O ID de VLAN válido varia de 2 a 4094.

Configure o Tipo de Link (Access, Trunk, Hybrid ou QinQ) e o PVID (VLAN ID Padrão) para cada porta ou LAG.

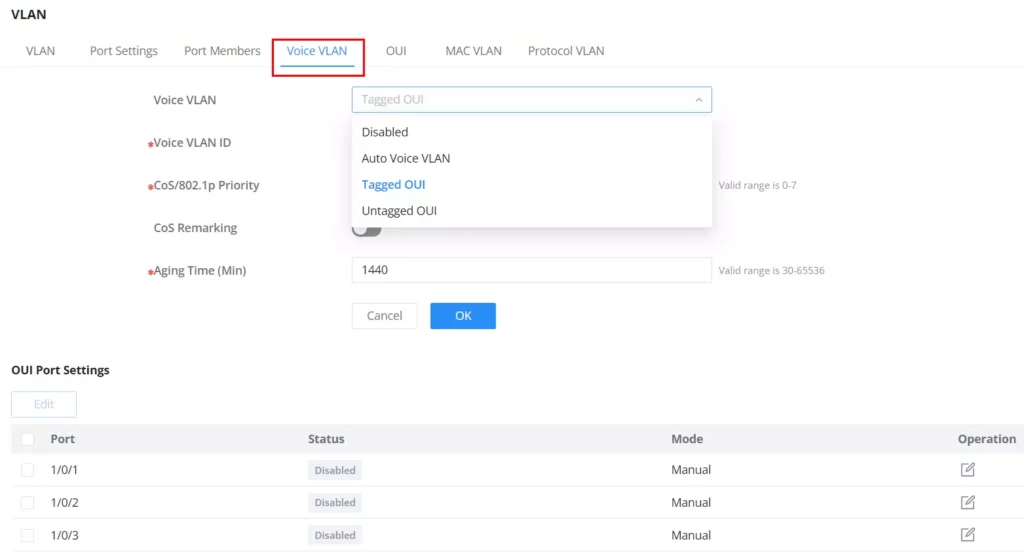

VLAN dedicada para tráfego de voz, garantindo priorização (QoS) e minimizando latência e jitter para chamadas claras.

A VLAN de Voz pode ser configurada automaticamente via LLDP, ou manualmente usando OUI (Organizationally Unique Identifier) com ou sem tag VLAN.

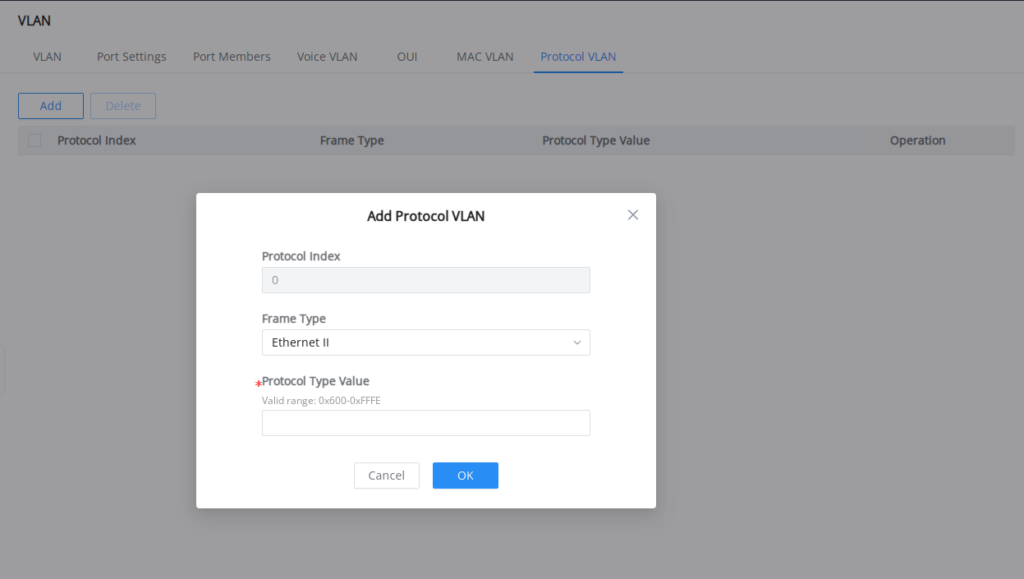

Permite a atribuição dinâmica de VLANs com base no endereço MAC de origem (MAC VLAN) ou no tipo de protocolo do quadro (Protocol VLAN).

O STP previne loops de rede detectando links redundantes e bloqueando os desnecessários, evitando tempestades de broadcast e interrupções.

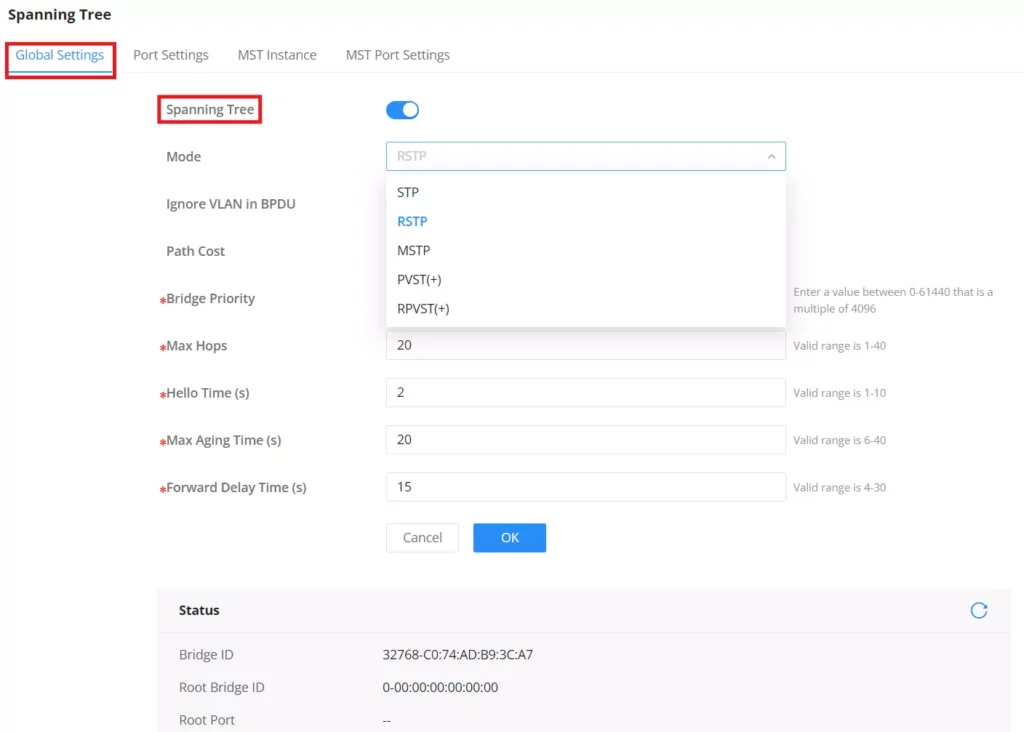

O switch suporta STP (padrão antigo), RSTP (rápido, recomendado), MSTP (para múltiplas VLANs) e PVST(+) / RPVST(+) (por VLAN).

O dispositivo com o menor ID de bridge é eleito como a bridge raiz. O valor padrão é 32768 (múltiplo de 4096).

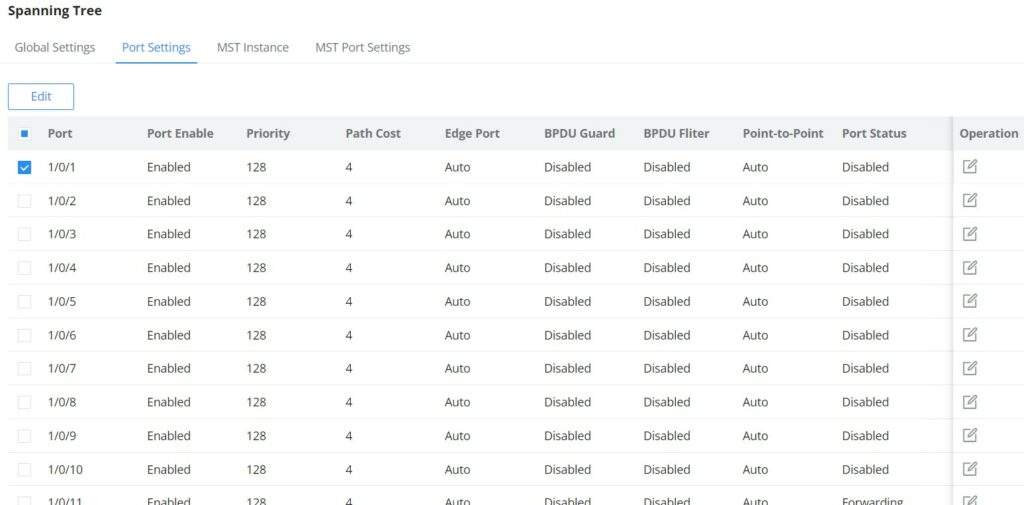

Configure a prioridade, Custo do Caminho, Porta de Borda (Edge Port), Proteção BPDU (BPDU Guard) e Filtro BPDU individualmente por porta ou LAG.

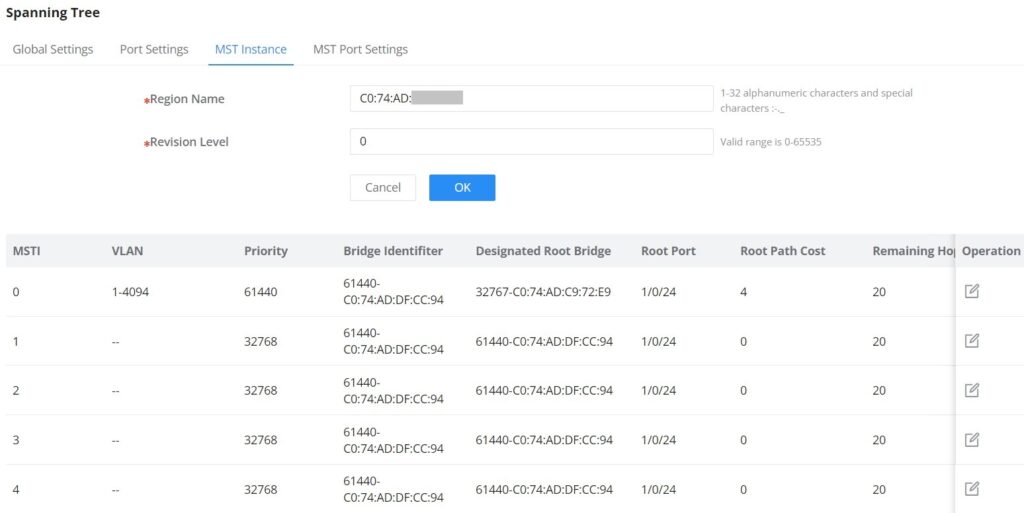

O MSTP permite mapear o tráfego de diferentes VLANs em até 16 instâncias MST independentes (0 a 15), otimizando o uso de recursos.

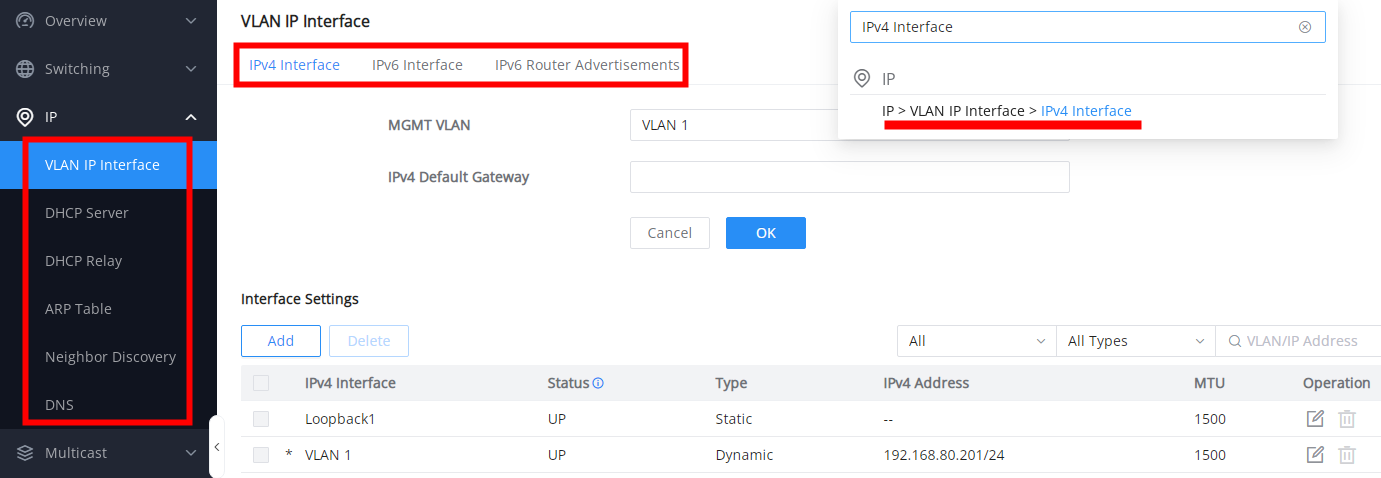

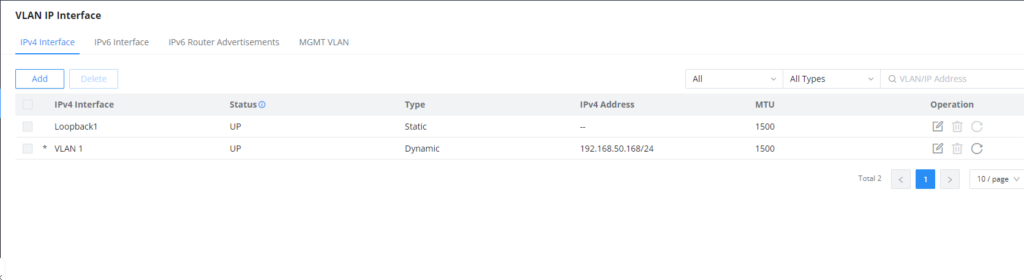

Interface virtual de Camada 3 usada para permitir a comunicação (roteamento) entre diferentes VLANs. Pode ser configurada com IP estático ou DHCP.

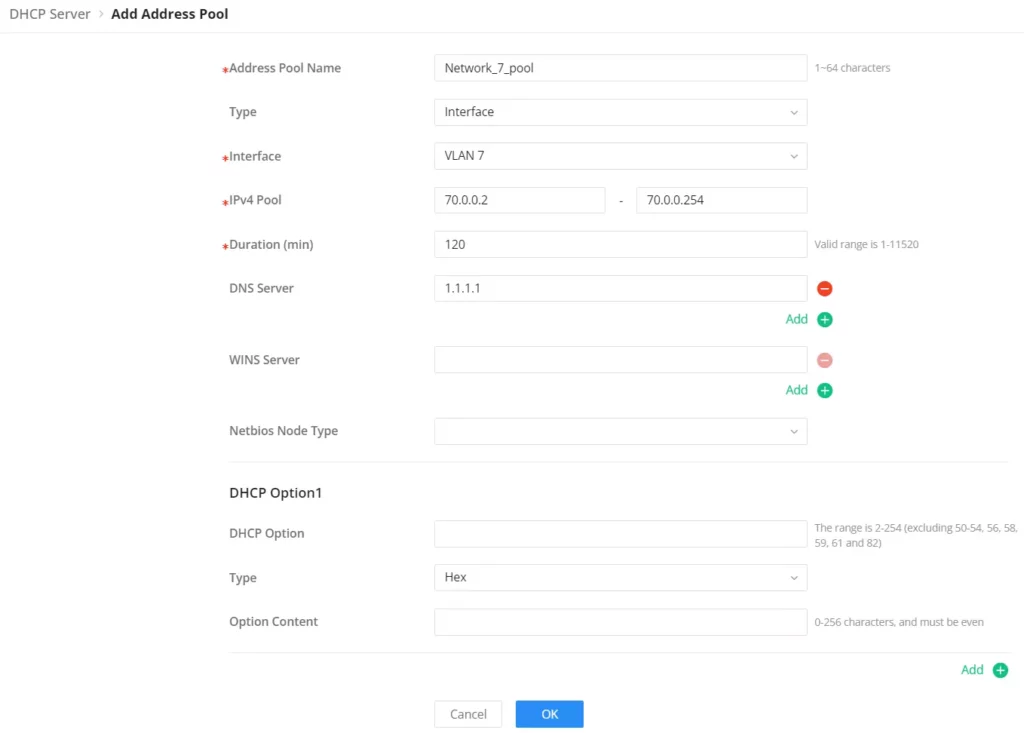

Ao criar uma Interface IP de VLAN com IP estático, você pode vincular um Servidor DHCP para que os hosts obtenham endereços IP automaticamente.

O Relay DHCP permite que o switch encaminhe mensagens DHCP entre clientes e servidores localizados em redes (VLANs) diferentes.

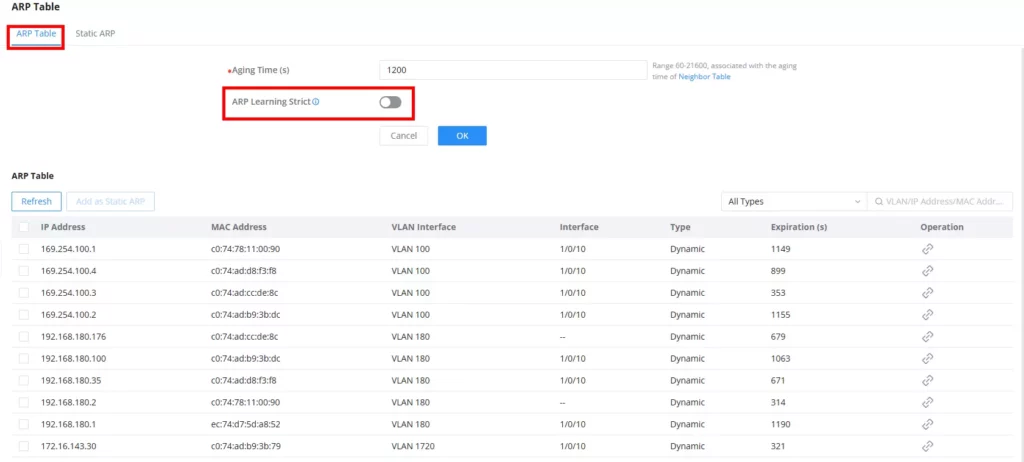

Exibe e gerencia mapeamentos de endereço IP para MAC (entradas ARP). É possível configurar o tempo de envelhecimento (Aging Time) e habilitar o Aprendizado ARP Estrito.

Permite configurar mapeamentos IP-para-MAC permanentes que não expiram, melhorando a estabilidade e segurança da comunicação com dispositivos críticos.

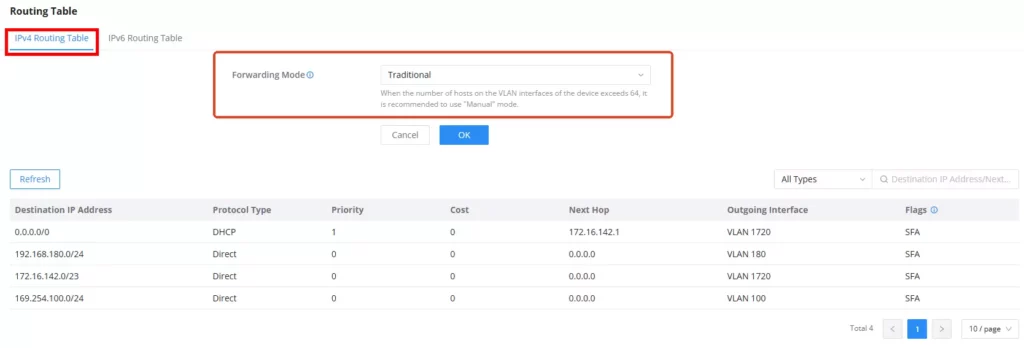

Exibe as rotas utilizadas pelo switch para encaminhar pacotes entre redes ou VLANs, permitindo que o switch funcione como um dispositivo de Camada 3.

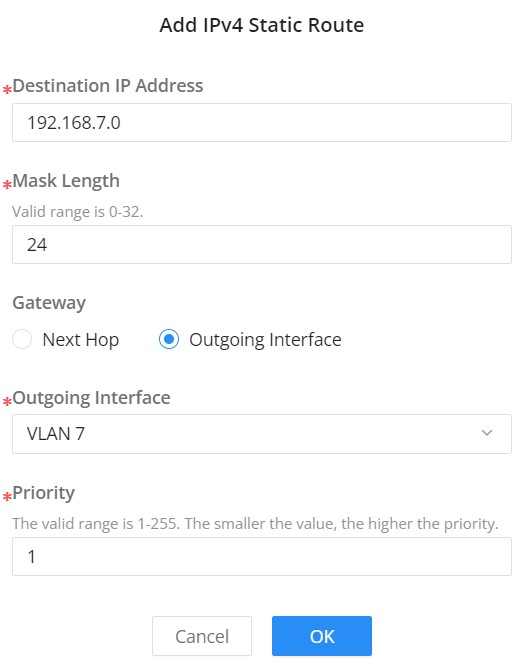

Rotas configuradas manualmente pelo administrador. O GWN780x Pro suporta roteamento estático IPv4 e IPv6.

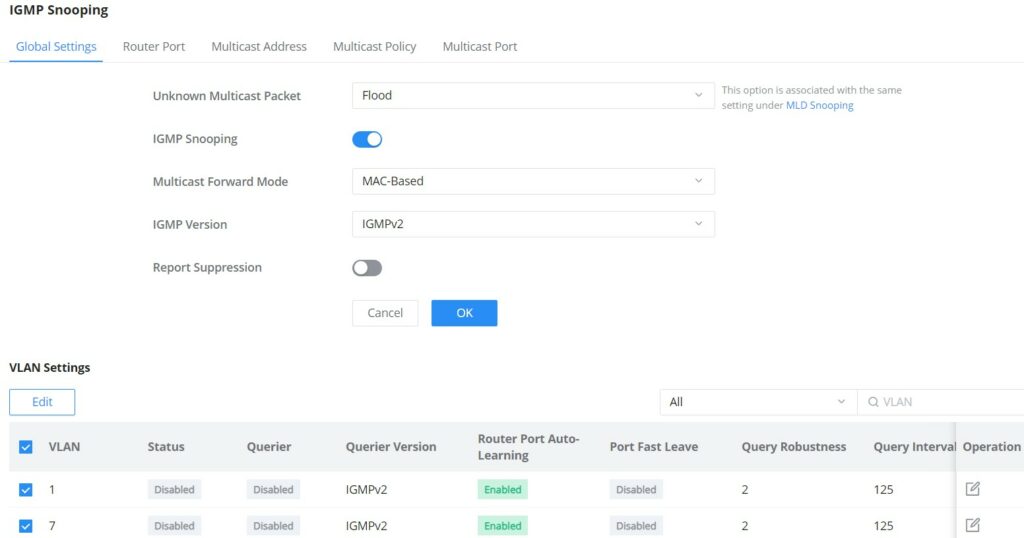

Protocolo de multicast de Camada 2 (IPv4) que permite ao switch "escutar" as conversas IGMP entre hosts e roteadores para otimizar o tráfego multicast, enviando-o apenas para as portas que o solicitam.

Protocolo de multicast de Camada 2 (IPv6) que gerencia e controla o encaminhamento de dados multicast IPv6, semelhante ao IGMP Snooping.

Defina a ação do switch para pacotes multicast desconhecidos: Descartar (Drop), Inundar (Flood) ou Encaminhar para a porta do Roteador.

O PoE fornece energia através da rede Ethernet, permitindo o gerenciamento unificado de energia para dispositivos como telefones IP e câmeras.

Especifique a potência total reservada (padrão: 20 W). Isso ajuda a suportar picos repentinos de demanda de energia, garantindo a estabilidade operacional.

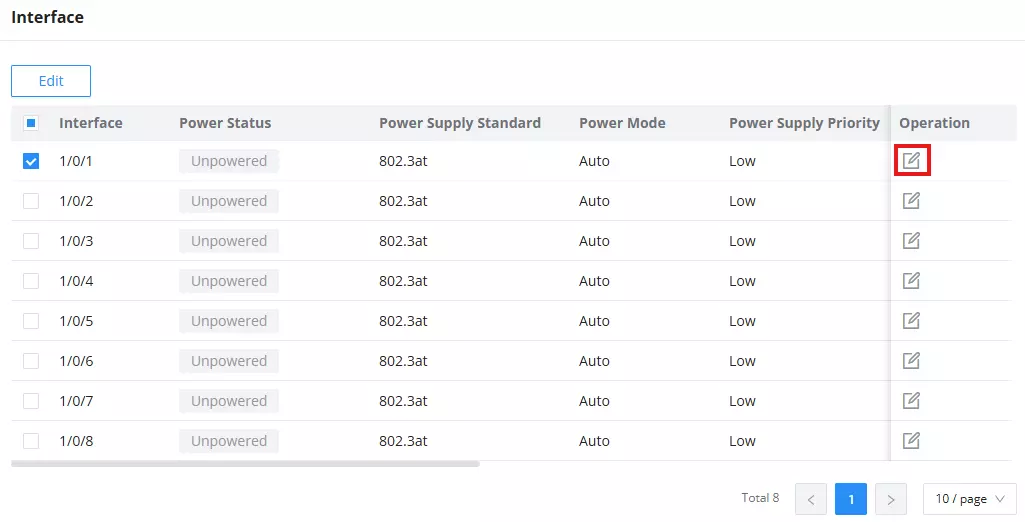

Configure por porta o Padrão de Fonte de Alimentação, Modo de Energia, Modo de Limite de Energia e Prioridade de Fonte de Alimentação.

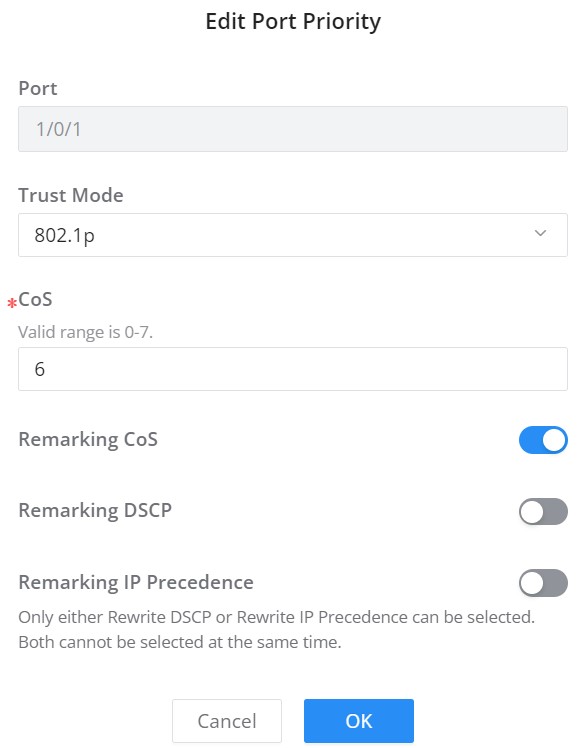

Habilite/desabilite a prioridade de porta para cada interface (porta/LAG). Modos suportados incluem CoS, DSCP, CoS-DSCP ou IP-Precedence.

Realiza a conversão entre a prioridade QoS do pacote (CoS, DSCP, IP Precedence) e a prioridade interna do dispositivo (prioridade local) para diferenciar o serviço.

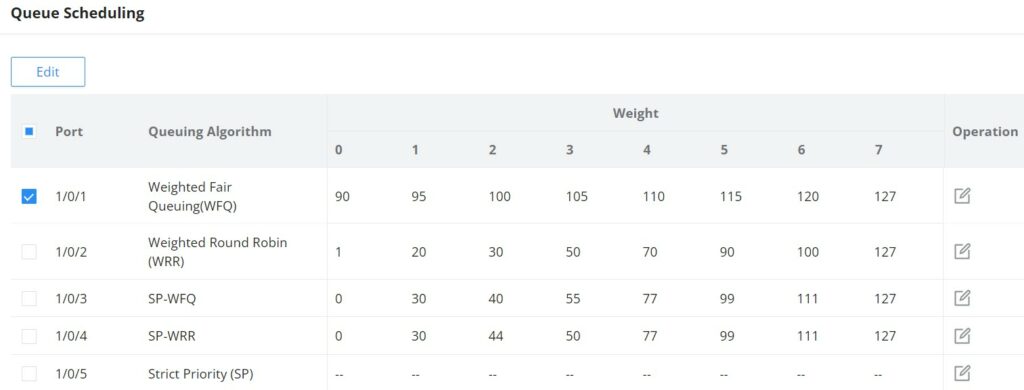

Define a ordem de processamento dos pacotes durante o congestionamento, priorizando pacotes de alta prioridade.

Inclui Prioridade Estrita (SP), Round Robin Ponderado (WRR), Enfileiramento Justo Ponderado (WFQ), e combinações (SP-WRR, SP-WFQ).

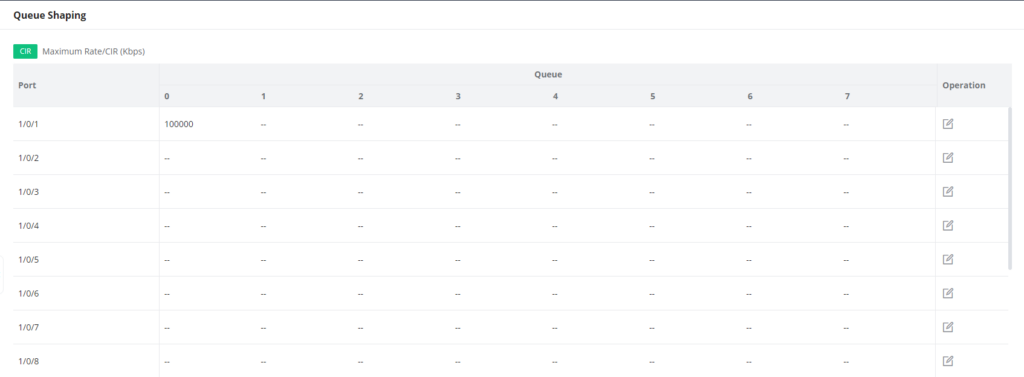

Limita a taxa de envio de pacotes para evitar congestionamento, restringindo o fluxo de serviço dos usuários.

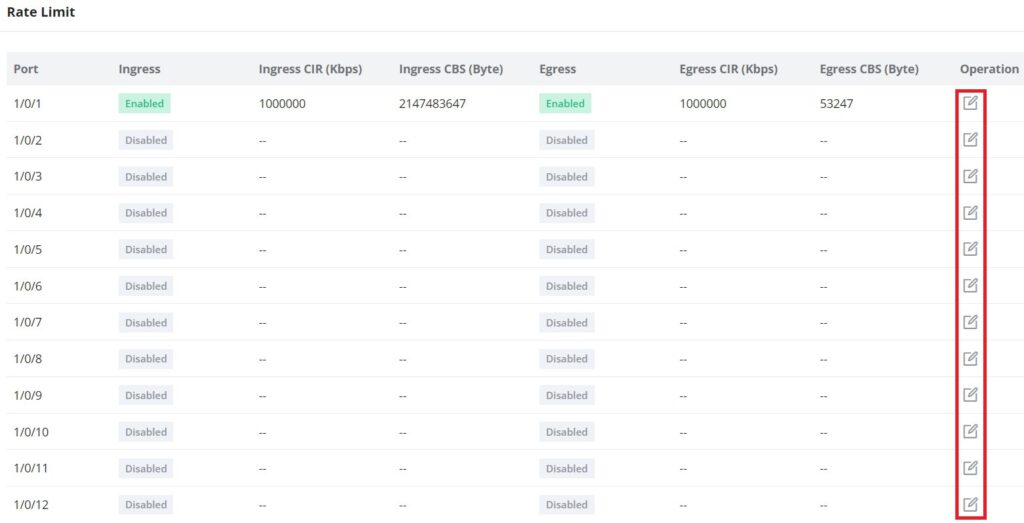

Limita a taxa total de todos os pacotes enviados ou recebidos em uma interface, usando o mecanismo de token bucket.

CIR (Taxa de Informação Comprometida): taxa de transmissão média garantida. CBS (Tamanho de Burst Comprometido): volume médio de tráfego de burst permitido.

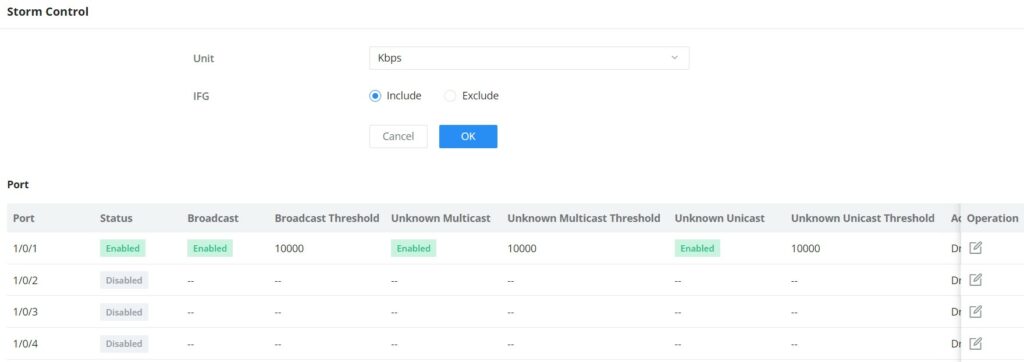

Limita a taxa de pacotes de broadcast, multicast desconhecido e unicast desconhecido, configurando limites para prevenir tempestades de broadcast.

As ações incluem Descartar (Drop) os pacotes que excedem o limite ou Desligar (Shutdown) a interface.

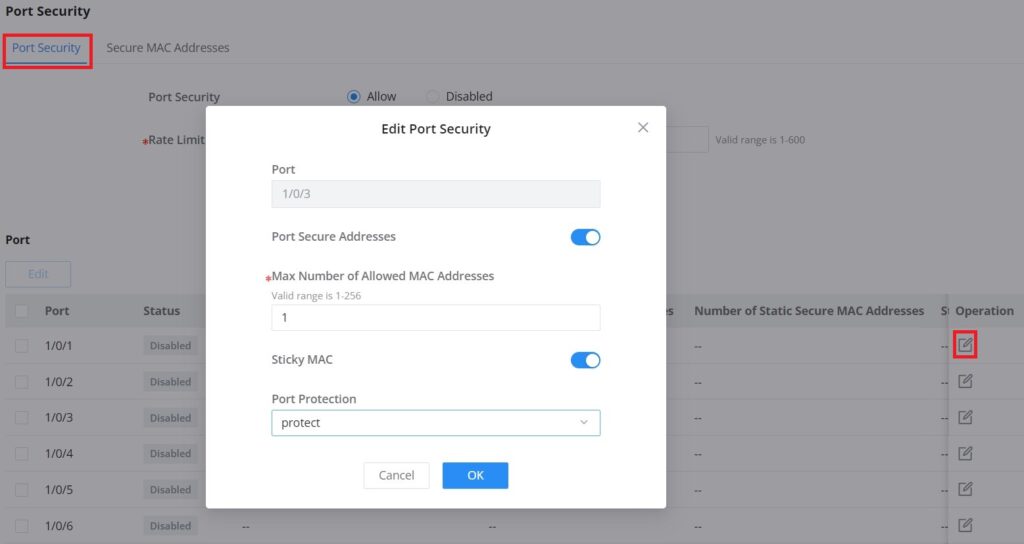

Converte endereços MAC aprendidos em endereços MAC seguros (Dynamic, Static ou Sticky MAC) para impedir que usuários ilegais se comuniquem pelo switch.

Define a ação quando o número máximo de MACs é atingido: Proteger (Protect - descarta pacotes), Restringir (Restrict - descarta e alerta) ou Desligar (Shutdown - desabilita a porta e alerta).

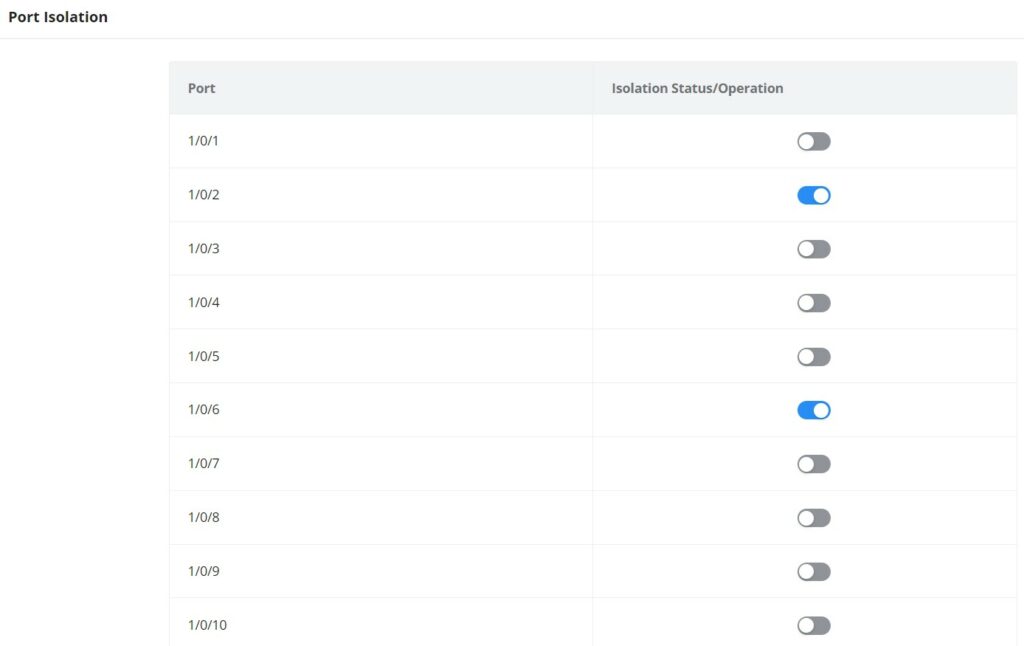

Permite o isolamento de dados de Camada 2 entre portas que pertencem à mesma VLAN, adicionando-as a um grupo de isolamento.

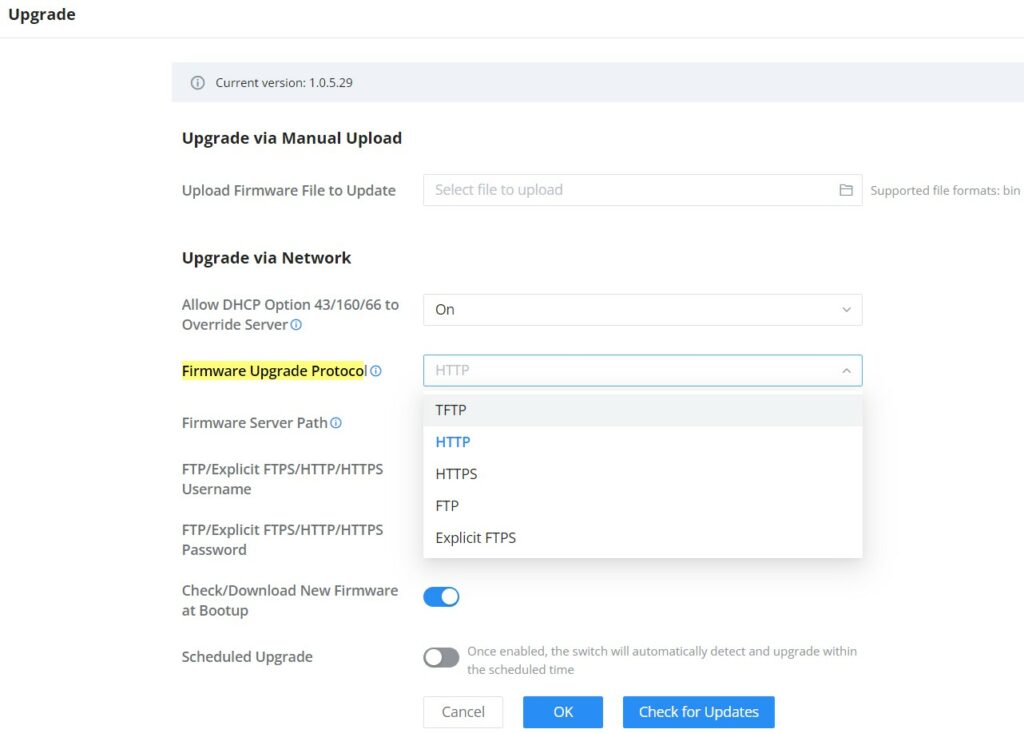

Suporta upload manual de arquivo BIN ou atualização via rede usando TFTP, HTTP, HTTPS, FTP ou FTPS explícito.

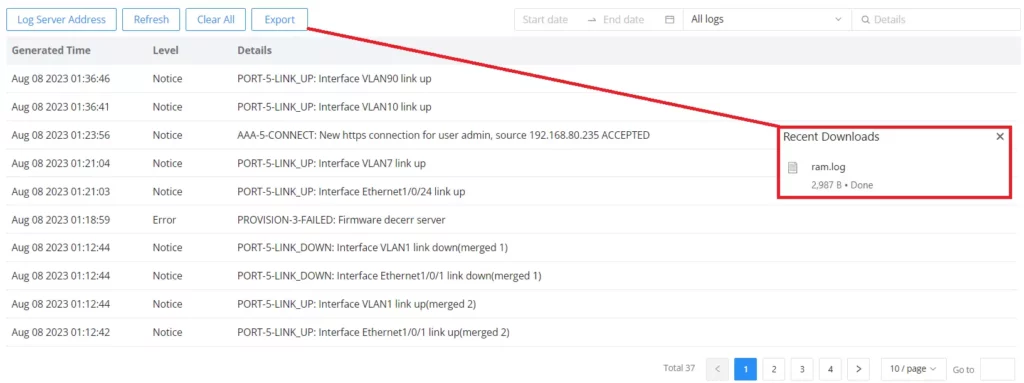

Visualize todos os logs gerados (com nível de detalhe e hora) e configure um endereço de Servidor de Log externo para envio.

Use Ping e Traceroute para testar a conectividade e o Copper Test para diagnosticar falhas e medir o comprimento de cabos Ethernet.

Gera rapidamente um arquivo ZIP contendo informações valiosas de depuração e logs para compartilhamento com o suporte técnico.

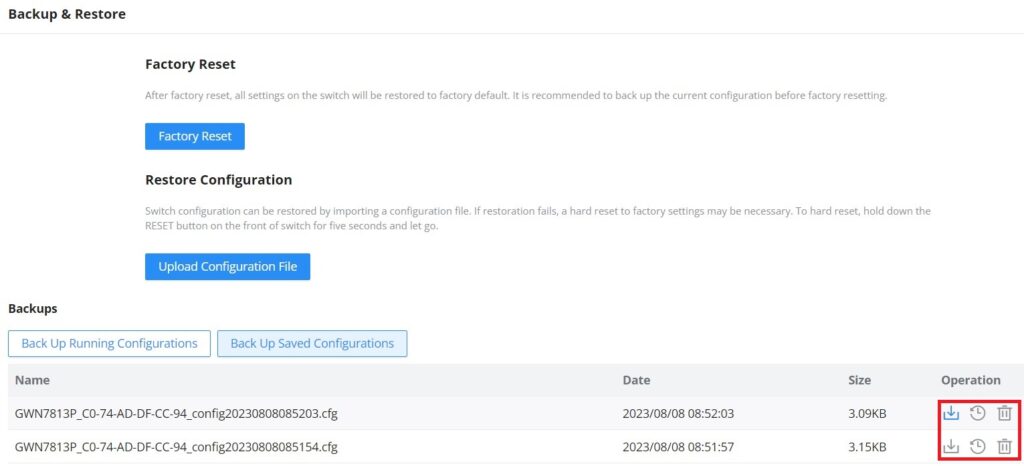

Restaure o switch para as configurações de fábrica ou carregue um arquivo de configuração salvo anteriormente para restaurar o backup.

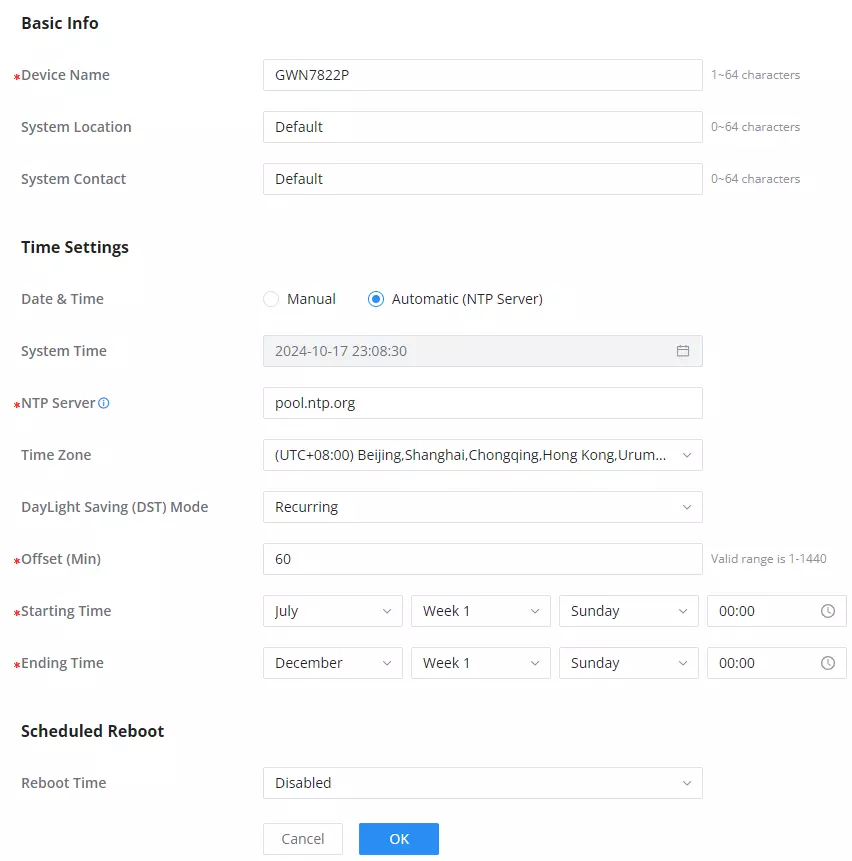

Configure o nome do dispositivo, localização, contato, fuso horário, sincronização de tempo (Manual/NTP) e agendamento de reinicialização.

Gerencie o acesso ao switch, configurando o tempo limite de sessão inativa, portas HTTPS/SSH e habilitando/desabilitando Telnet.

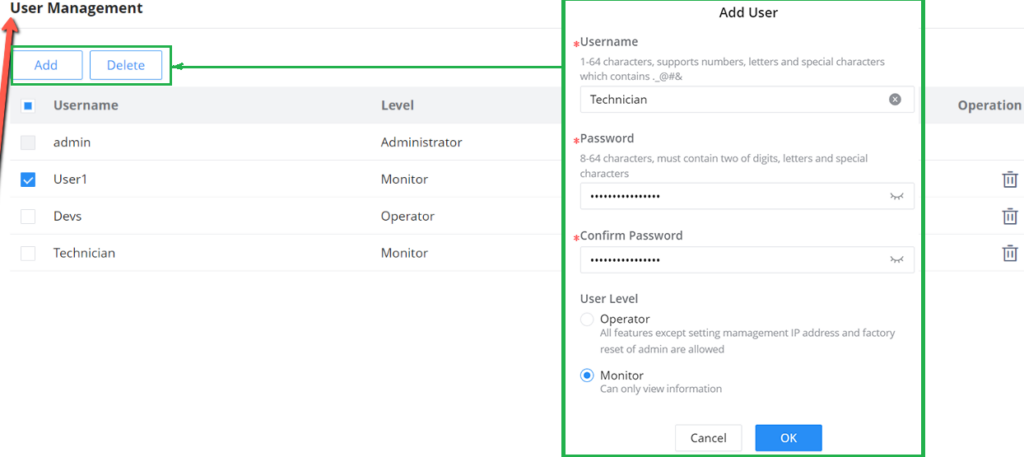

Existem três níveis de usuários: Administrador (privilégios totais), Operador (privilégios elevados, exceto operações críticas) e Monitor (apenas visualização).

Permite que múltiplos switches suportados (GWN7806PL/PH Pro) operem como uma única unidade lógica, simplificando o gerenciamento e aumentando a redundância.

Habilite o modo stack, atribua um ID de Dispositivo (1-4) e Prioridade (1-255) para a eleição do mestre, e defina as portas físicas (10G) usadas para a interconexão.
