Grandstream GWN7664ELR - Guia do Usuário

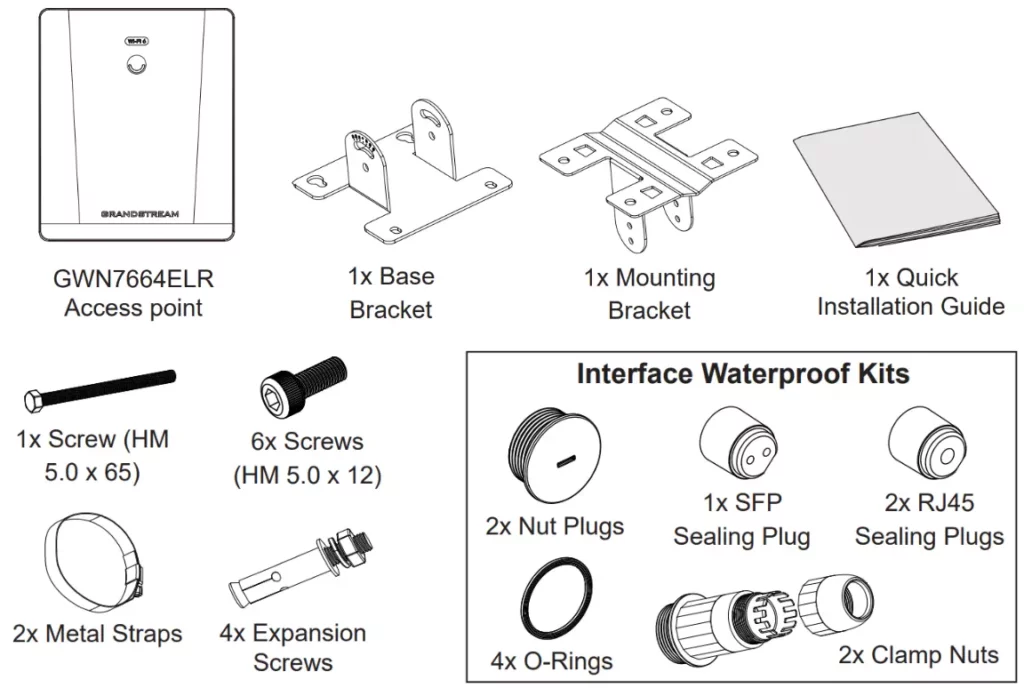

Unidade principal do Ponto de Acesso Sem Fio 802.11ax.

Acessórios necessários para montagem em parede ou poste.

Documentação inicial para instalação e configuração rápida.

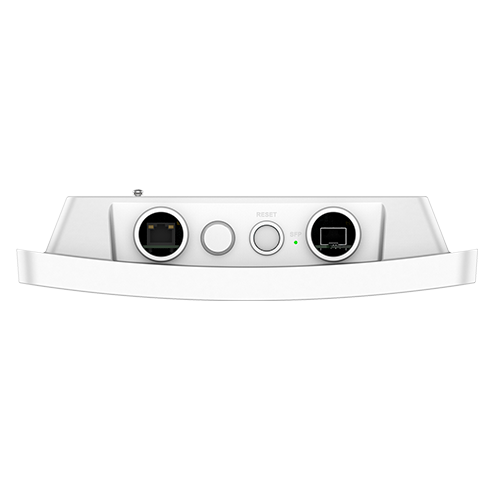

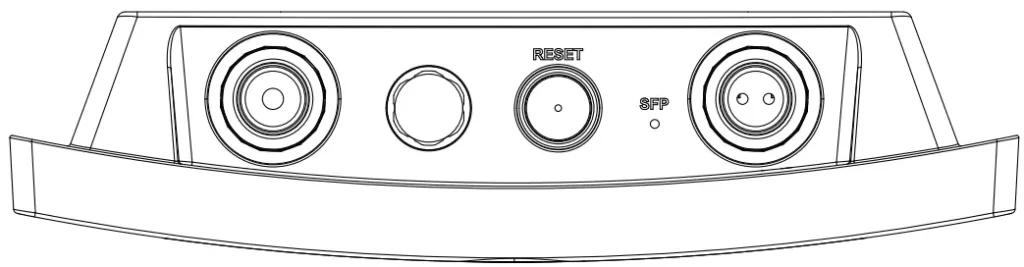

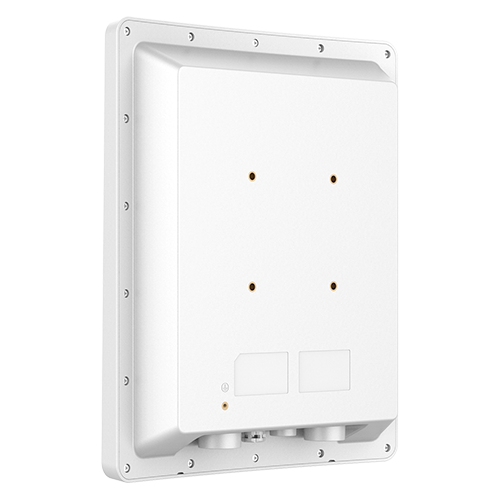

Porta SFP de 2.5G para conexão de fibra óptica.

Porta Ethernet RJ45 de 2.5G (2.5Gbps) para conexão com o roteador/rede, suportando entrada PoE+ (802.3at).

Botão de reset de fábrica. Pressione por 7 segundos para restaurar as configurações de fábrica.

O dispositivo possui um LED tricolor para status e rastreamento, e um LED de cor única para indicação da porta SFP.

LED azul sólido indica que a unidade foi provisionada com sucesso.

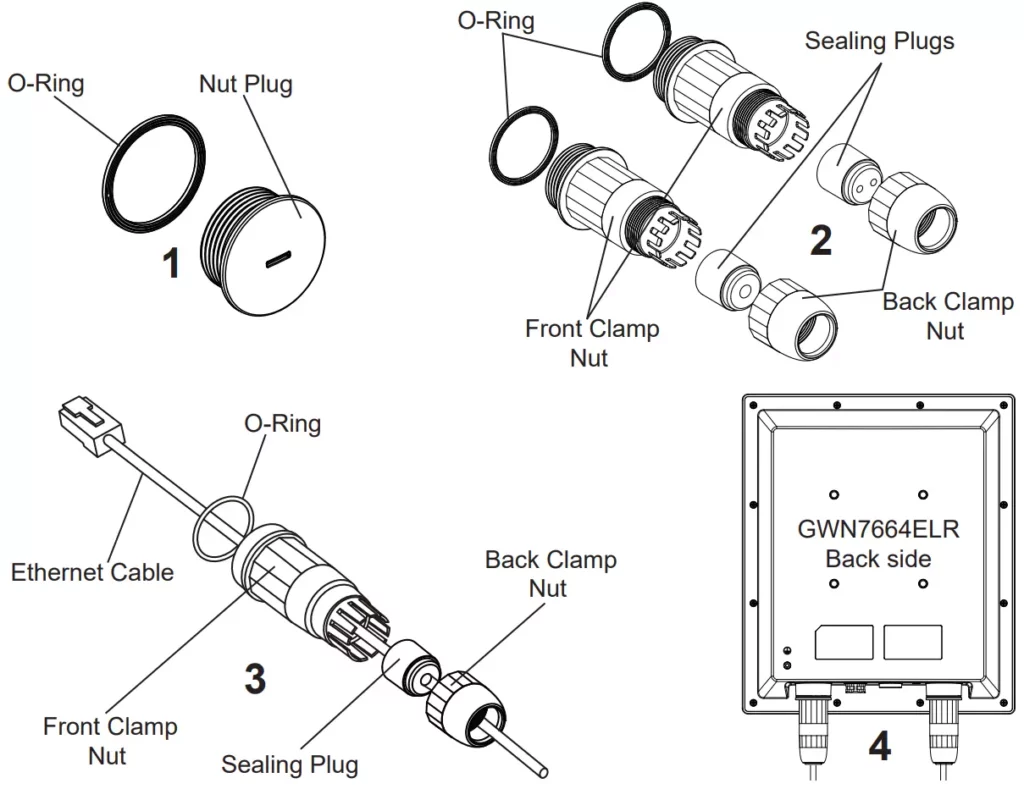

Se as portas RJ45 ou SFP não forem usadas, utilize o anel de vedação (O-ring) e a porca de vedação para garantir a impermeabilização IP68.

Passe o cabo pela porca de vedação e conecte-o à porta (RJ45 ou SFP). Rosqueie a porca frontal e a traseira para vedar a conexão.

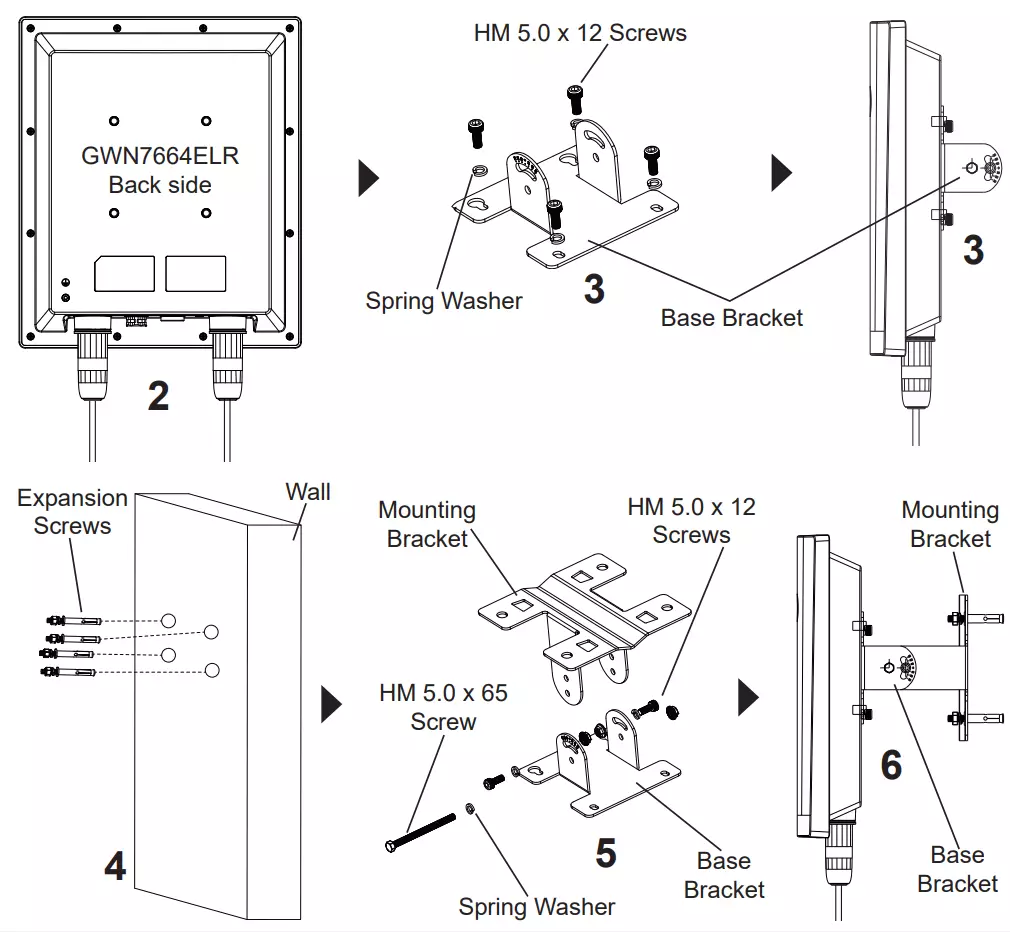

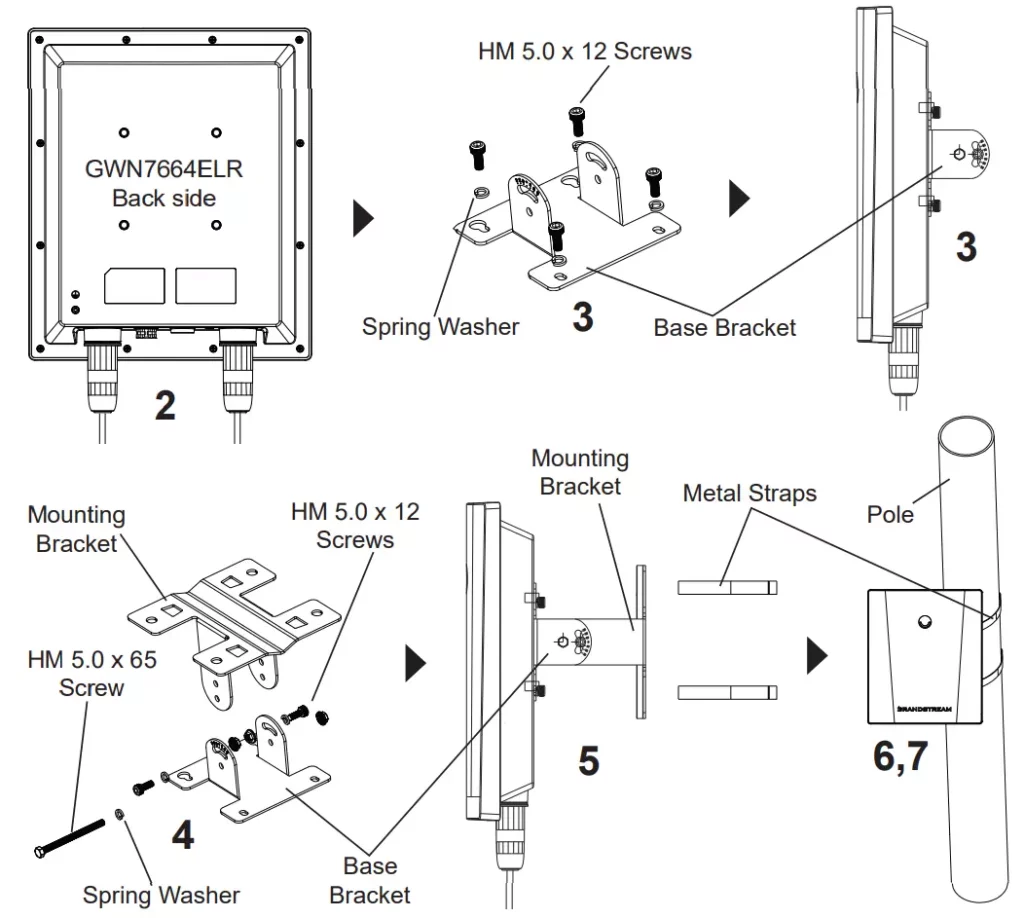

Fixe o Suporte Base na parte traseira do AP. Use o Suporte de Montagem como gabarito para perfurar a parede e fixe o AP com parafusos de expansão.

Passe as braçadeiras metálicas pelo Suporte Base, envolva o poste e aperte o mecanismo de travamento com uma chave de fenda.

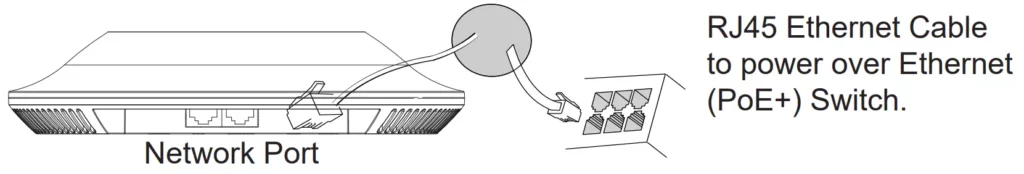

Conecte uma extremidade de um cabo Ethernet RJ-45 à porta NET/PoE do GWN7664ELR.

Conecte a outra extremidade do cabo Ethernet a uma porta LAN na sua rede (use um switch PoE/PoE+).

Recomenda-se alimentar a unidade usando o padrão 802.3at (PoE+) ou um dispositivo PSE com mais de 25W.

Aguarde o GWN7664ELR inicializar e adquirir um endereço IP do Servidor DHCP.

Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local (substitua <mac> pelos últimos 12 dígitos do MAC do AP).

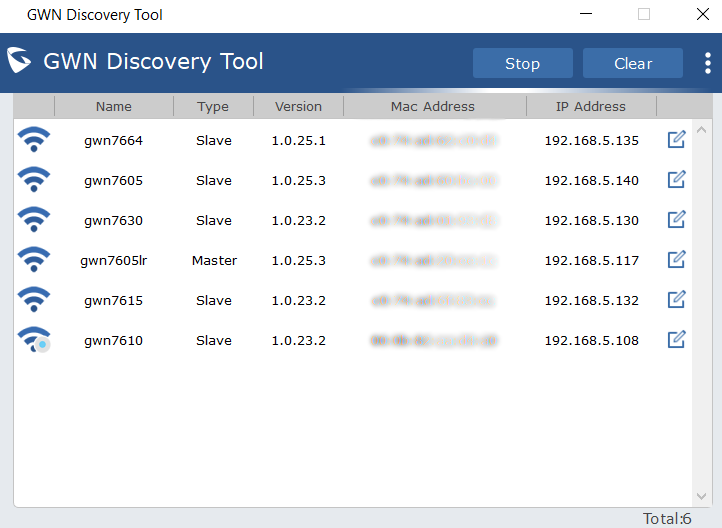

Baixe e instale a GWN Discovery Tool. A ferramenta listará todos os APs GWN76XX conectados na rede, mostrando seus IPs.

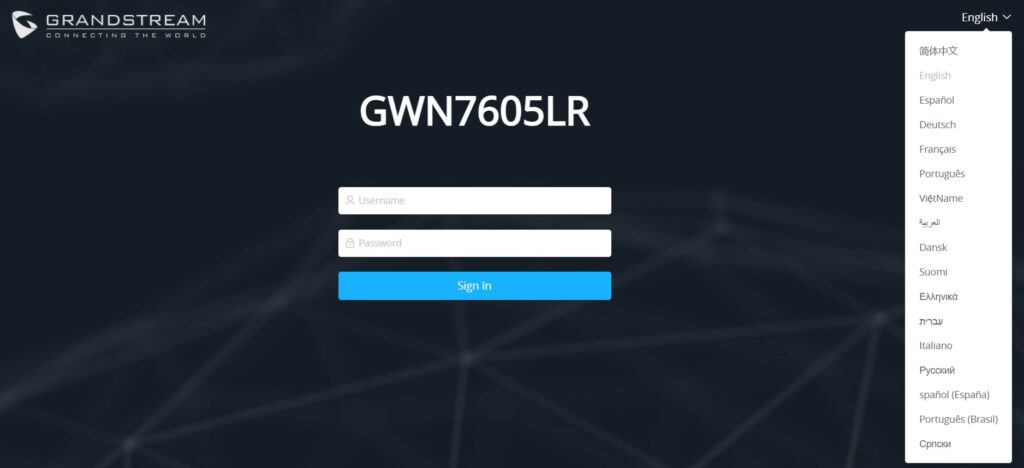

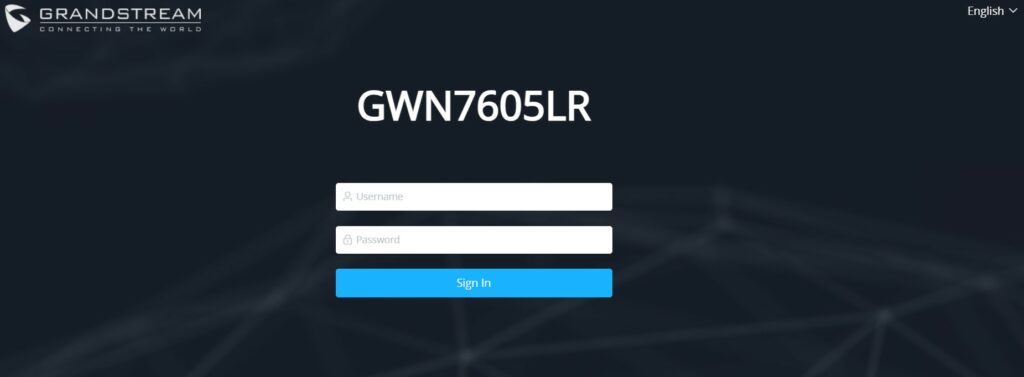

Abra o navegador e digite o endereço IP do AP no formato http(s)://<Endereço_IP>.

O nome de usuário padrão é admin e a senha é a Senha Wi-Fi padrão exclusiva impressa no adesivo na parte traseira da unidade.

O GWN7664ELR pode atuar como um controlador Master, gerenciando até 50 APs GWN locais.

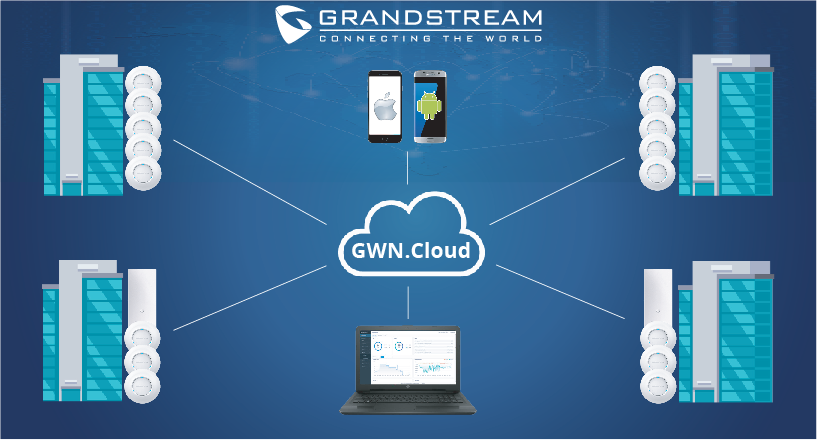

O GDMS Networking oferece uma plataforma de gerenciamento em nuvem gratuita para um número ilimitado de APs GWN.

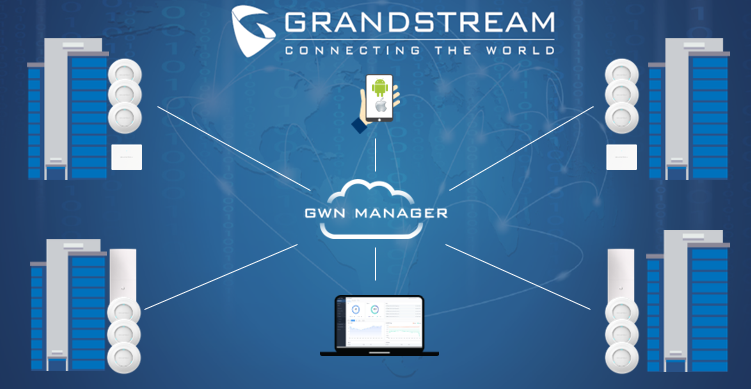

O GWN Manager é um controlador de software local que suporta o gerenciamento de até 3.000 APs GWN.

É possível designar um AP Slave como mestre de failover para garantir redundância e evitar um ponto único de falha na rede sem fio.

O administrador pode transferir a função de Master para qualquer AP Slave pareado, que assumirá o gerenciamento de todos os APs.

Defina o nome do dispositivo e configure endereços IPv4 ou IPv6 fixos, se necessário, em vez de usar DHCP.

Configure o indicador LED para: Usar Configurações do Sistema, Sempre Ligado, Sempre Desligado ou Agendado.

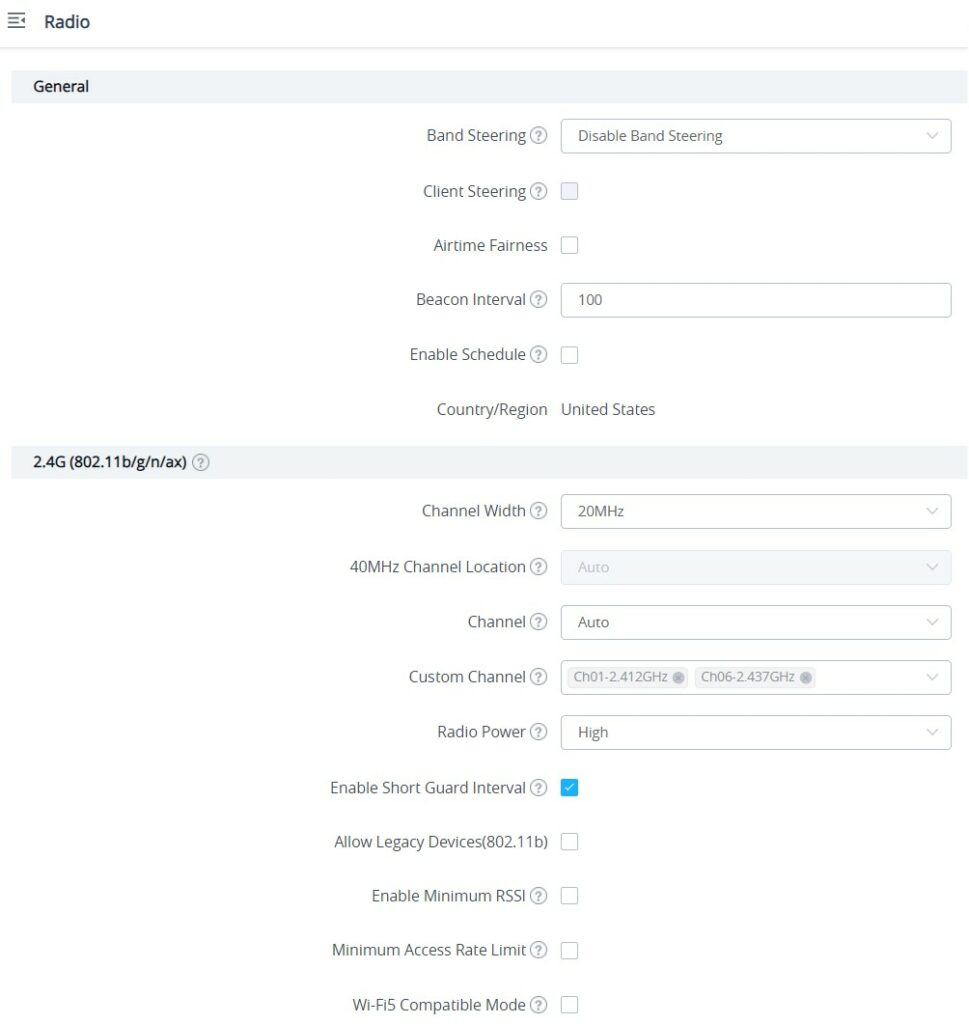

Redireciona clientes para as bandas de 2.4G ou 5G (conforme suportado) para aumentar a eficiência e o throughput. Opções: Desativar, 2G em Prioridade, 5G em Prioridade ou Balancear.

Permite combinar portas Ethernet em um único uplink lógico para aumentar a largura de banda e fornecer redundância. Suporta tipos LACP e Estático.

Configure a porta NET/PoE como Trunk ou Access. Defina o PVID (VLAN ID primário) e as VLANs permitidas.

Escolha a largura do canal (20, 40, 80 ou 160 MHz para 5G; 20 ou 40 MHz para 2.4G). Canais mais largos oferecem maior velocidade, mas podem ter mais interferência.

Selecione o canal de trabalho (Auto ou Dinamicamente Atribuído por RRM). O RRM ajusta o canal dinamicamente para reduzir interferência.

Defina a potência do rádio (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Auto), dependendo da área de cobertura desejada.

Habilite o RSSI Mínimo para forçar clientes com sinal fraco a se reconectarem a um AP melhor. Defina o Limite Mínimo de Taxa de Acesso para garantir a qualidade da conexão.

Ative este modo para resolver problemas de compatibilidade com dispositivos mais antigos que não suportam totalmente o Wi-Fi 6, desativando funções relacionadas ao Wi-Fi 6.

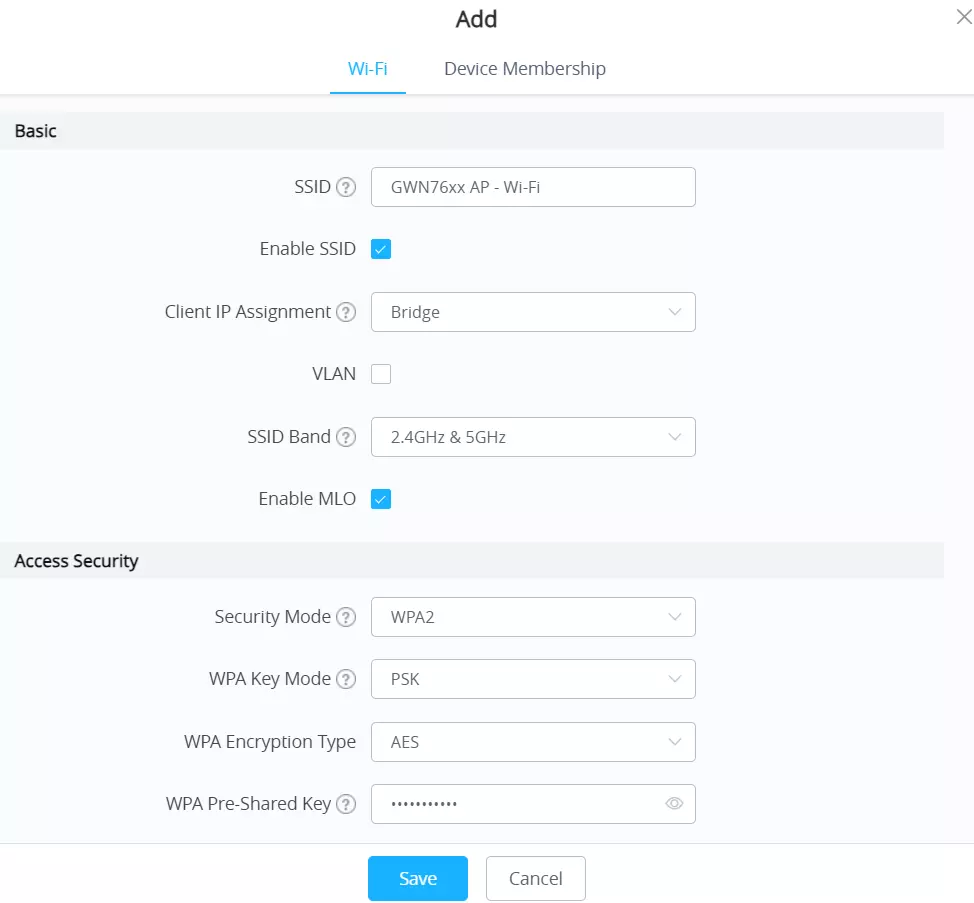

Defina o nome do SSID e escolha o Modo de Segurança (WPA2, WPA3, WPA/WPA2, etc.) para criptografia e autenticação.

Defina a Atribuição de IP do Cliente como Modo Bridge (transparente) ou Modo NAT. Se estiver em Bridge, defina o ID da VLAN correspondente ao SSID.

Bloqueia a comunicação TCP/IP entre clientes conectados ao GWN7664ELR, aumentando a segurança para redes de convidados.

Permite que o AP seja configurado como uma ponte para conectar clientes somente com fio à rede sem fio.

Use esta seção para adicionar ou remover APs pareados (Slaves) ao SSID. O GWN7664ELR suporta 32 SSIDs totais (16 por rádio).

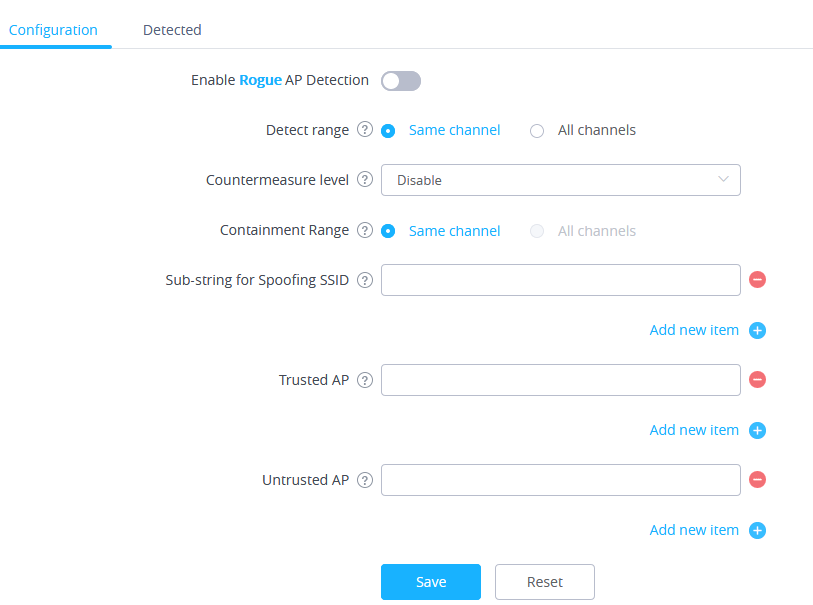

Habilite a detecção de Rogue AP para prevenir intrusões maliciosas e aumentar a segurança da rede sem fio.

Defina o alcance da detecção (Mesmo canal ou Todos os canais) e o Nível de Contramedida (Baixo, Médio ou Alto) para especificar os tipos de ataques a serem mitigados.

Especifique endereços MAC de APs confiáveis (sem contramedidas) ou não confiáveis (com contramedidas ativadas).

Controle o tráfego de saída (Outbound) e entrada (Inbound) dos clientes, definindo políticas para permitir ou negar o tráfego com base em protocolo, SSID e destino.

Este recurso protege os clientes contra falsificação de endereços MAC (spoofing) ao vincular o endereço MAC a um endereço IP.

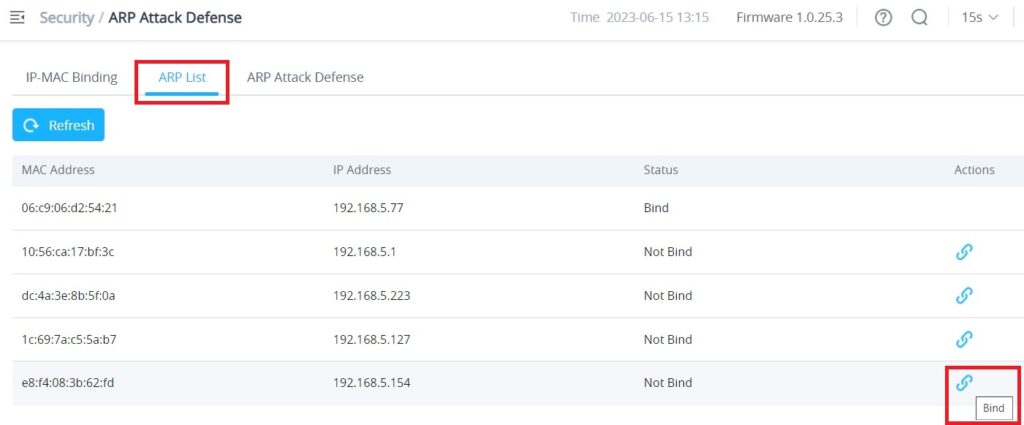

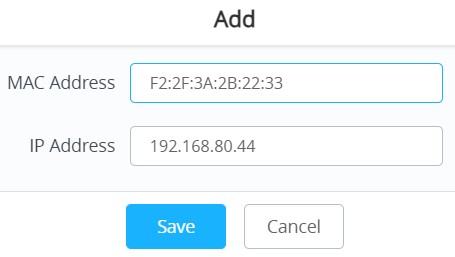

Na aba "IP-MAC Binding", adicione manualmente o endereço IP e o endereço MAC do cliente para criar um vínculo estático.

A opção "Aprendizado Estrito de ARP" garante que o dispositivo só aprenda ARP a partir de respostas a requisições ARP enviadas por ele mesmo.

A Defesa contra Ataque ND é o equivalente da Defesa ARP, mas para endereços IPv6. O dispositivo verifica a consistência do MAC de origem para evitar spoofing.

Acesse a lista de clientes conectados para verificar o status e realizar ações básicas, como bloquear o acesso ou modificar o nome do dispositivo.

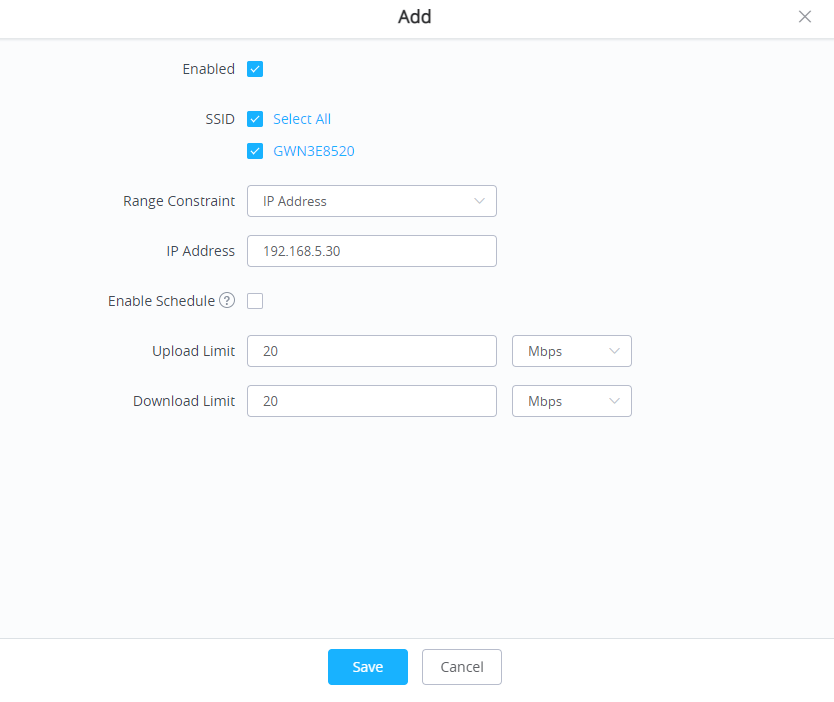

Permite limitar a utilização da largura de banda por SSID ou por cliente específico (endereço MAC ou endereço IP).

Escolha o tipo de restrição: por SSID (nível de rede), por Usuário (cliente), por Endereço MAC ou por Endereço IP.

Especifique o limite de velocidade de upload e download em Kbps ou Mbps para a regra definida.

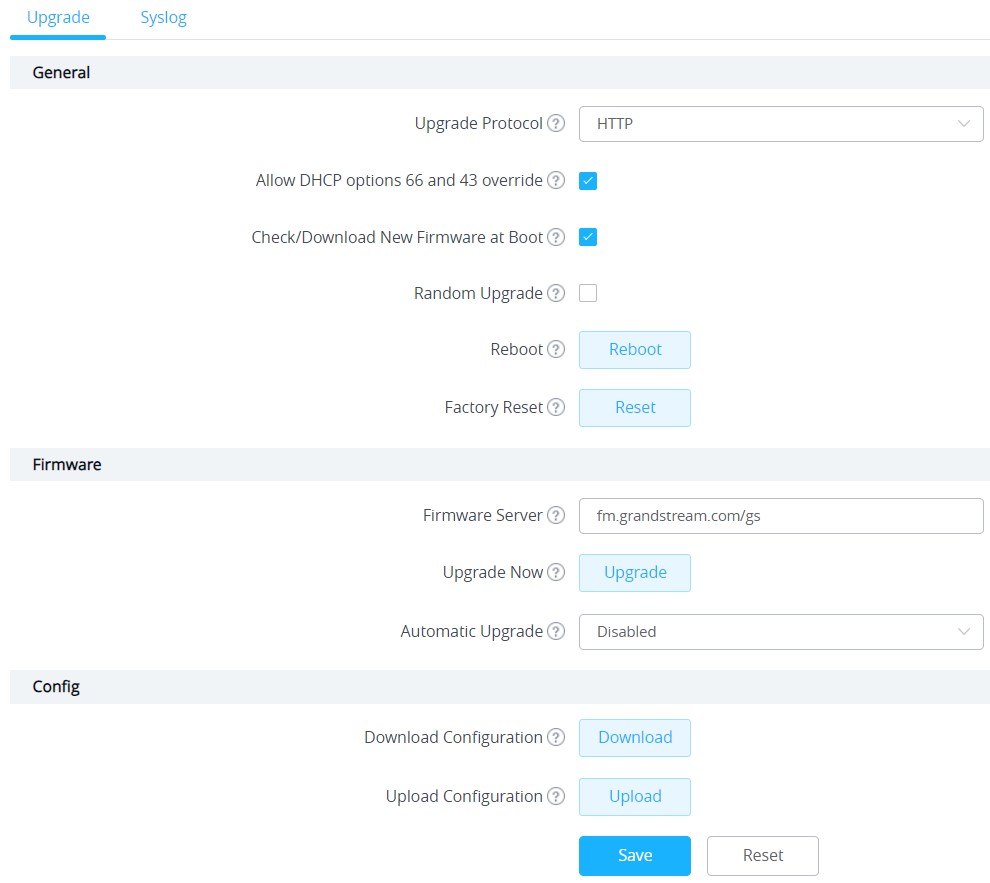

O GWN7664ELR pode ser atualizado via TFTP/HTTP/HTTPS, configurando a URL ou endereço IP do servidor de firmware.

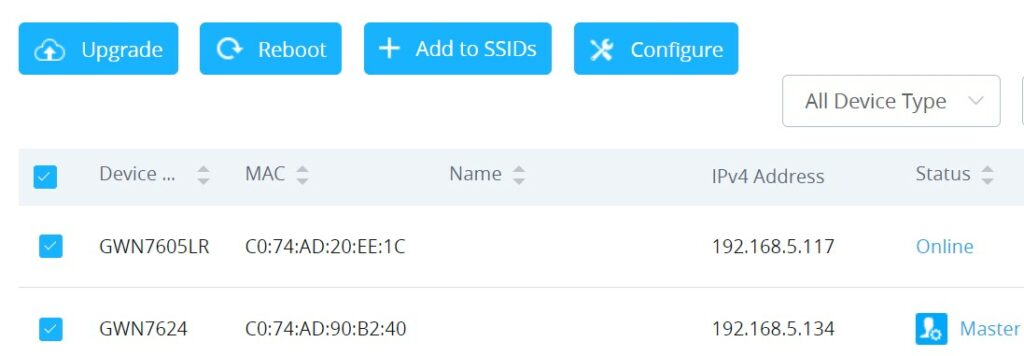

Ao atualizar múltiplos APs Slaves, escolha "Sequencial" para evitar interrupção total do serviço Wi-Fi, atualizando os dispositivos um por um.

Baixe o arquivo de configuração do GWN7664ELR para fins de backup e restauração.

Carregue um arquivo de configuração salvo anteriormente. O GWN7664ELR será reiniciado após a restauração bem-sucedida.

Na interface Web, vá em Manutenção e clique no botão de Reinicialização.

Pressione o botão RESET (pinhole) por 7 segundos para restaurar as configurações padrão de fábrica.

Na interface Web, o botão de Restauração de Fábrica apagará todas as configurações e restaurará os padrões.

O LED piscando em vermelho indica que o reset de fábrica foi iniciado.
