Grandstream GWN7664E - Guia do Usuário

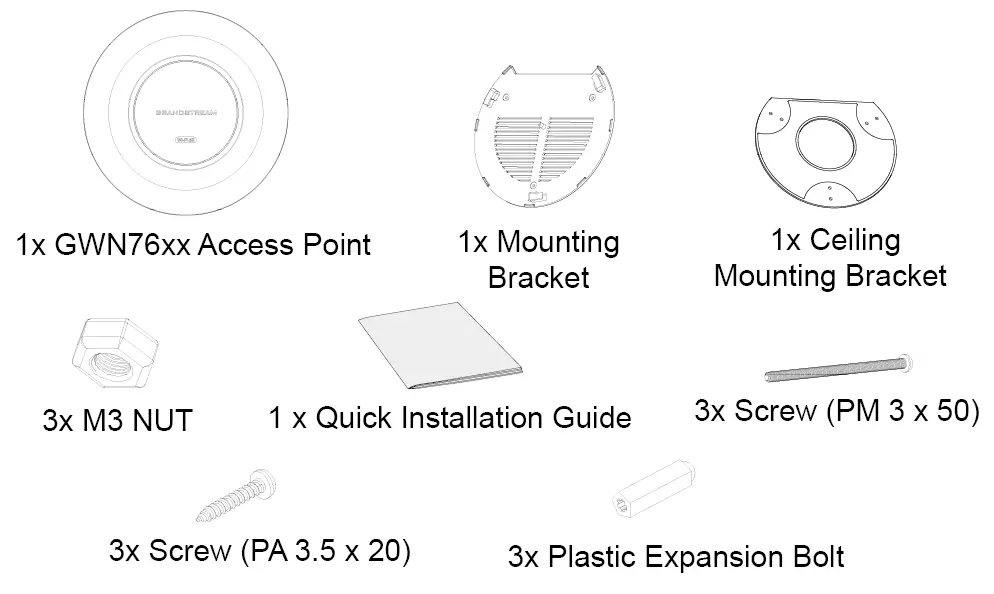

Ponto de Acesso Wireless GWN7664E (1 unidade).

Suporte de montagem na parede e suporte de montagem no teto (1 de cada).

Parafusos de expansão plásticos (3), Porcas M3 (3), Parafusos PM 3 x 50 (3) e Parafusos PM 3.5 x 20 (3).

Um Guia de Instalação Rápida (1 unidade).

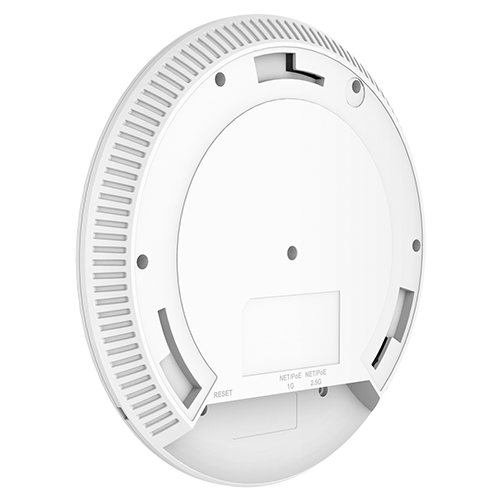

O GWN7664E possui duas portas RJ45 2.5G. Uma delas suporta entrada PoE/PoE+ para alimentação.

O dispositivo é alimentado via PoE 802.3at, com consumo máximo de 21W.

Pinhole de Reset para restaurar as configurações de fábrica ou reiniciar o dispositivo.

Slot para trava Kensington, usado para segurança física do dispositivo.

Três LEDs tricolores para rastreamento do dispositivo e indicação de status.

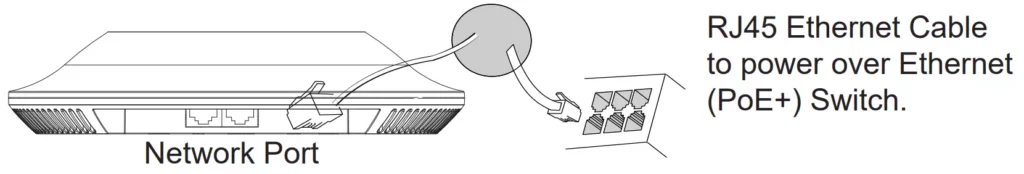

Conecte uma extremidade de um cabo Ethernet RJ-45 à porta NET ou PoE/NET do GWN7664E.

Conecte a outra extremidade do cabo Ethernet a uma porta LAN em sua rede (use um switch PoE/PoE+).

O GWN7664E pode ser alimentado usando um switch PoE (802.3af) / PoE+ (802.3at) através da porta PoE/NET.

Aguarde o GWN7664E inicializar e adquirir um endereço IP do servidor DHCP.

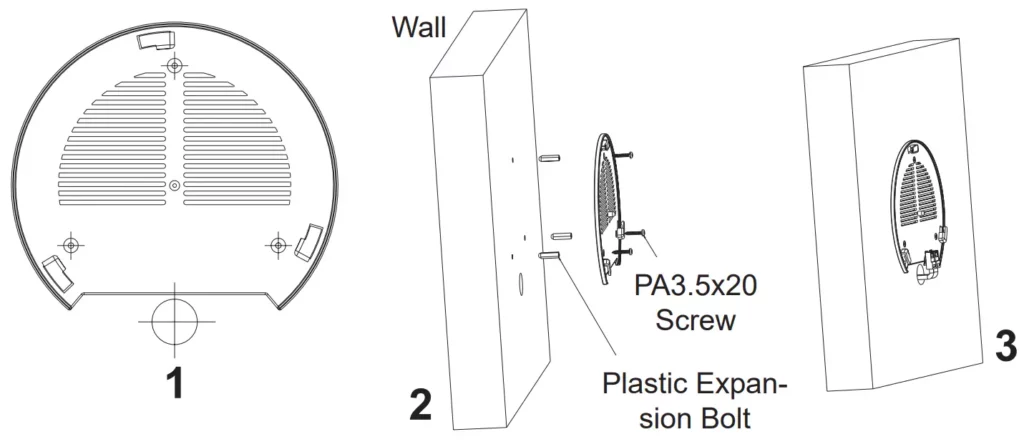

Posicione o suporte na parede, marque os furos, insira as buchas e fixe o suporte com os parafusos.

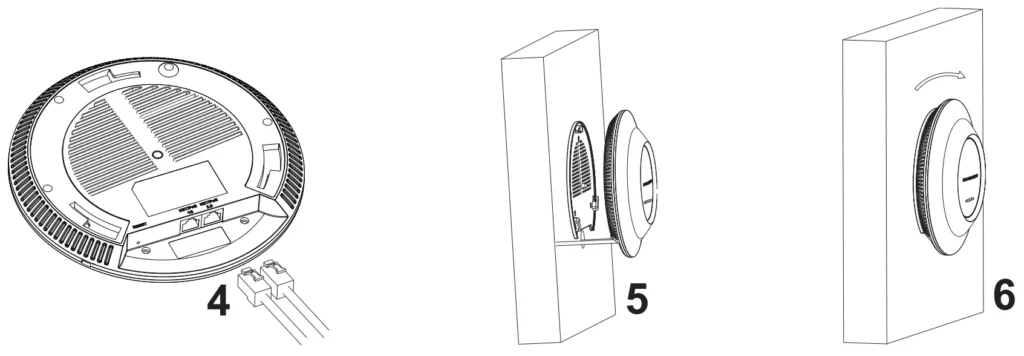

Alinhe a seta do AP com a seta do suporte, encaixe o AP e gire-o no sentido horário até travar.

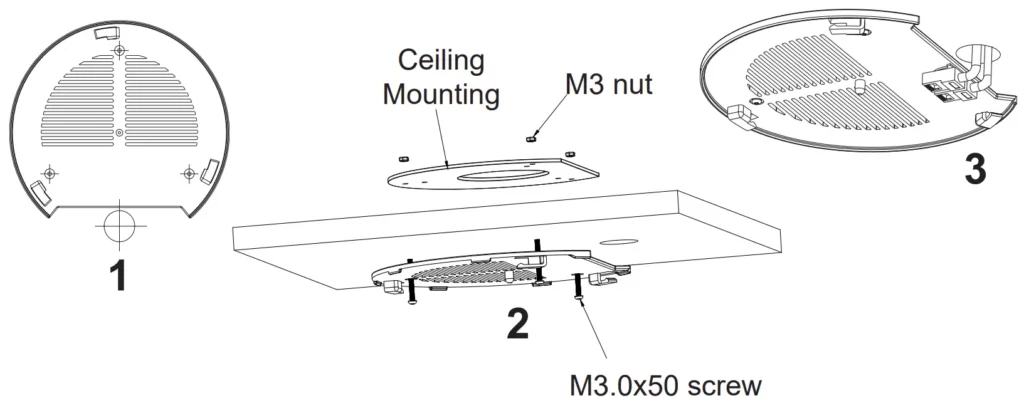

Remova a placa do teto, posicione a placa traseira, marque os furos e insira os parafusos através do suporte.

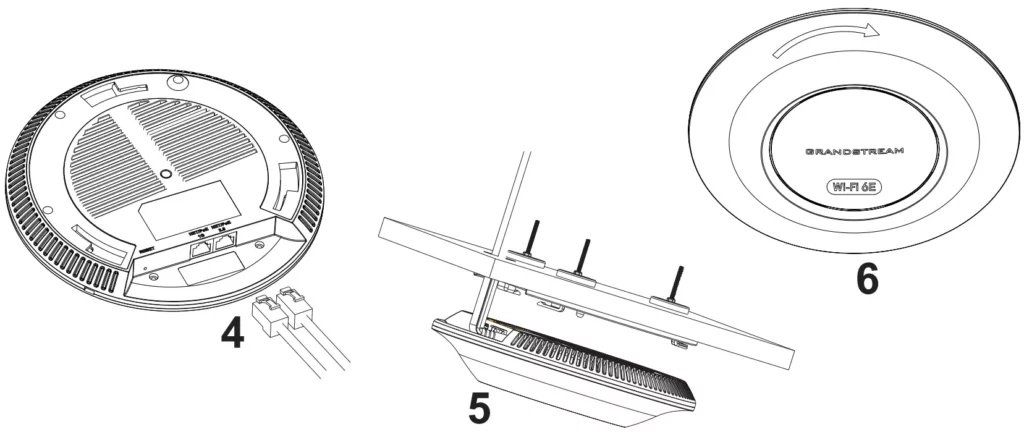

Conecte os cabos, alinhe o AP com o suporte, encaixe-o e gire-o no sentido horário até travar.

Indica que a atualização do firmware está em progresso.

A unidade foi provisionada com sucesso (online e gerenciada).

A unidade está ligada, mas ainda não foi provisionada ou gerenciada.

O AP Slave está desconectado do dispositivo Master (ex: sem rede ou Master offline).

A atualização do firmware falhou.

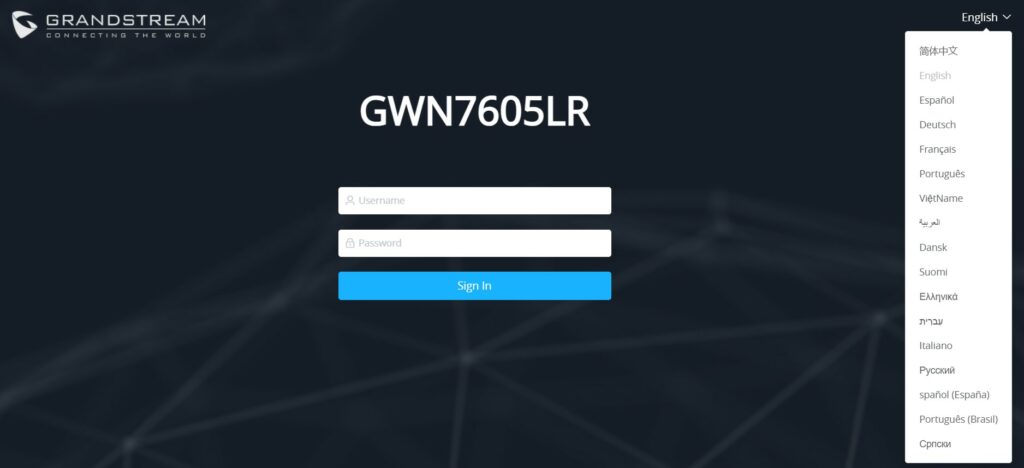

Localize o endereço MAC na etiqueta. Em um computador na mesma rede, digite no navegador: https://gwn_[mac].local.

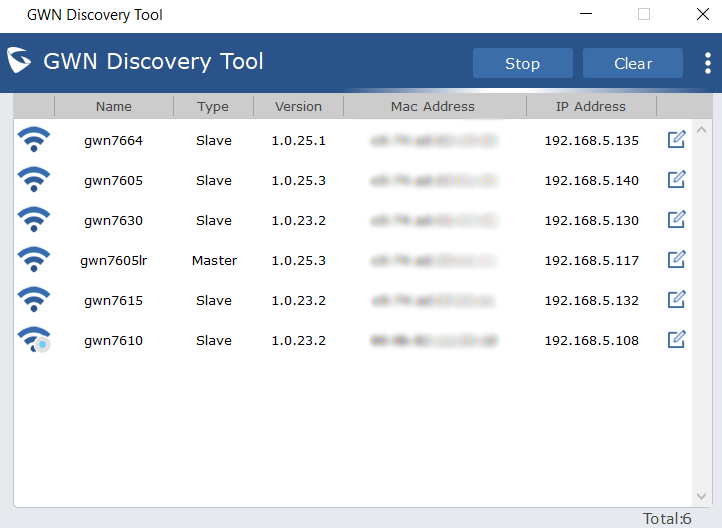

Baixe e instale a Ferramenta de Descoberta GWN. Abra a ferramenta, selecione a interface de rede e clique em "Scan" (Escanear).

Clique em "Manage Device" (Gerenciar Dispositivo) ou digite o endereço IP exibido no seu navegador.

O nome de usuário padrão é "admin" e a senha é a senha Wi-Fi padrão exclusiva impressa na etiqueta traseira da unidade.

O GWN7664E pode ser usado como um ponto de acesso autônomo (standalone) logo após ser retirado da caixa ou após uma restauração de fábrica, com o Wi-Fi habilitado por padrão.

O GWN7664E transmitirá um SSID padrão baseado nos últimos 6 dígitos do seu endereço MAC (ex: GWN[últimos 6 dígitos do MAC]).

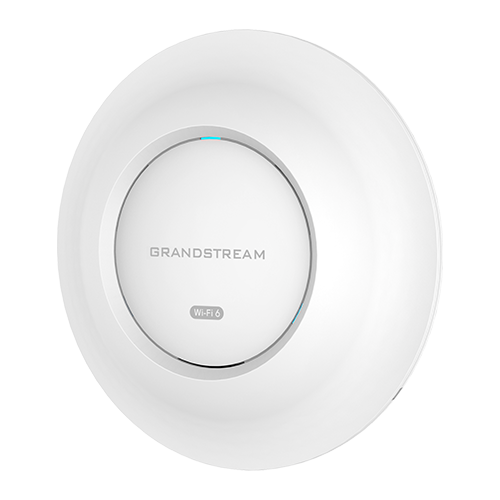

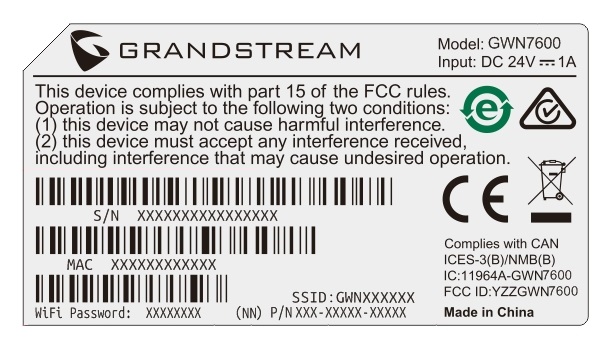

As informações do SSID e da senha padrão estão impressas na etiqueta MAC na parte traseira da unidade.

O AP controlador (Master) descobrirá automaticamente todos os APs conectados ao mesmo domínio de broadcast (LAN).

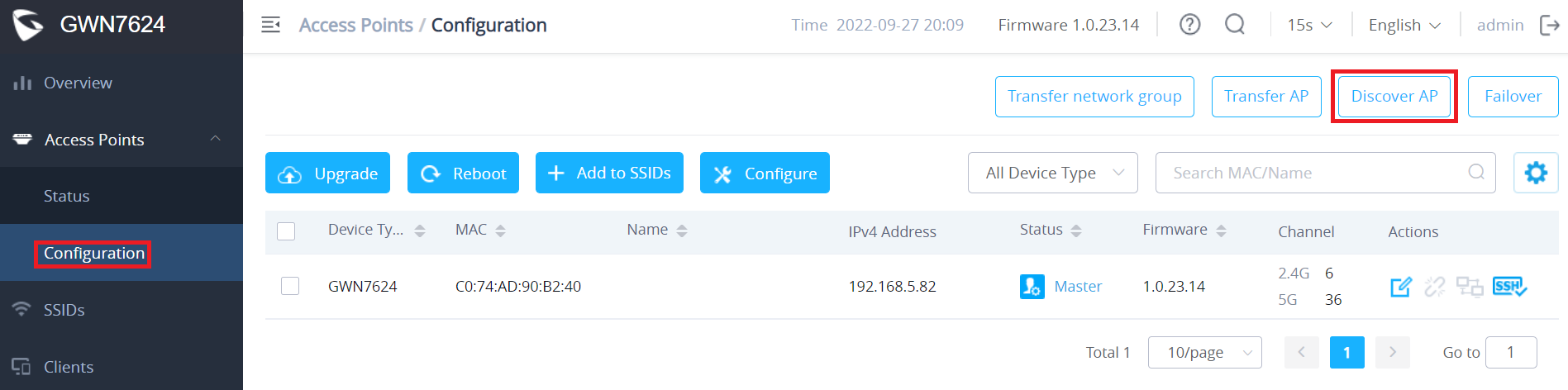

Acesse a interface web do GWN7664E (atuando como Master) e navegue até Access Points → Configuration.

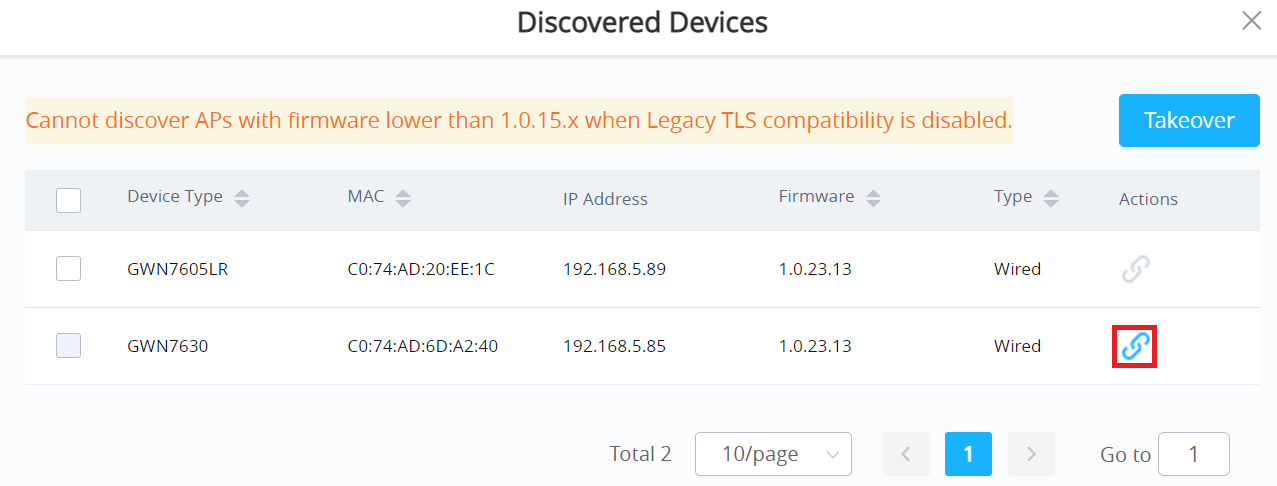

Clique no ícone de Descoberta para listar os pontos de acesso disponíveis na rede.

Clique em "Pair" (Parear) nas Ações para adicionar o AP descoberto como um dispositivo Slave, gerenciado pelo GWN7664E Master.

O GWN7664E suporta até 32 SSIDs no total (16 por rádio).

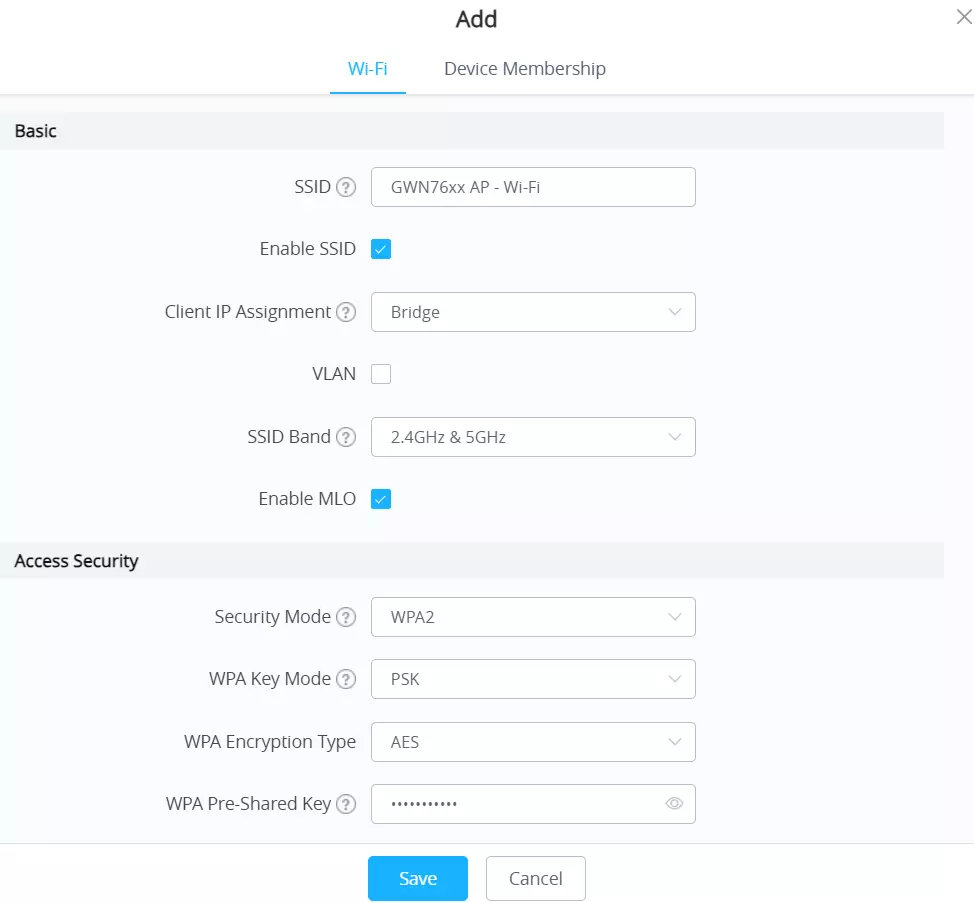

Defina o nome do SSID e marque a opção para habilitar o Wi-Fi para esta rede.

Selecione a banda Wi-Fi que o AP usará: 2.4 GHz ou 5 GHz.

Defina o modo de segurança (WPA2/WPA3) e a chave pré-compartilhada (PSK) para autenticação.

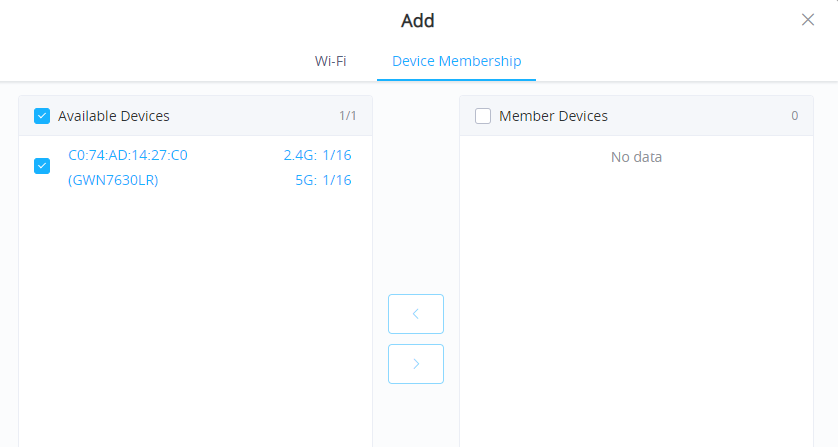

Use a seção "Device Membership" para adicionar ou remover APs pareados a este SSID.

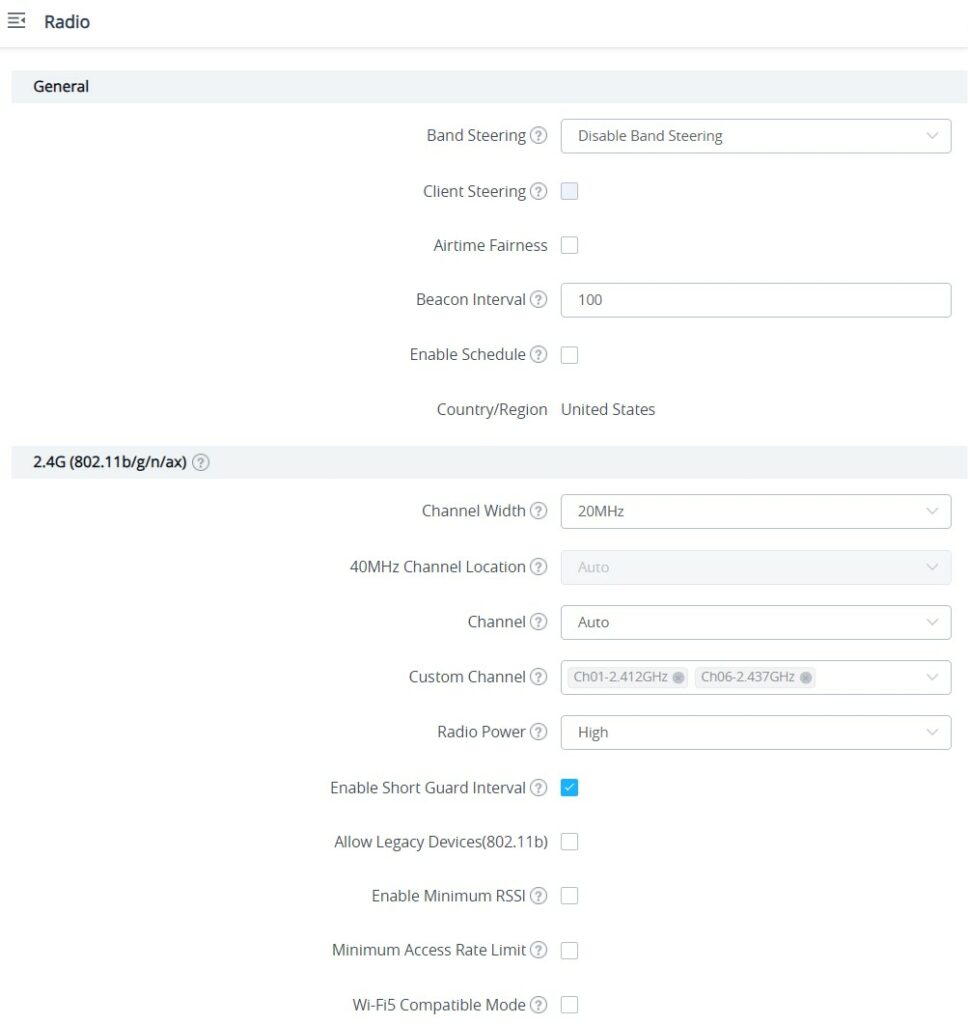

Ajuda a redirecionar clientes dual-band para a banda mais apropriada (2.4G ou 5G). Opções: Desabilitar, Prioridade 2G, Prioridade 5G ou Balancear.

Escolha a largura do canal (20/40/80/160 MHz). Canais mais largos oferecem maior velocidade, mas podem ter mais interferência.

Selecione o canal de trabalho (Auto ou Atribuído Dinamicamente por RRM). Os canais disponíveis dependem da regulamentação local.

Defina a potência de transmissão (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Auto), dependendo da cobertura desejada.

Acesse Web GUI → Clientes para visualizar a lista de clientes conectados e realizar ações.

Clique no ícone de Bloqueio para impedir que o endereço MAC de um cliente se conecte ao SSID.

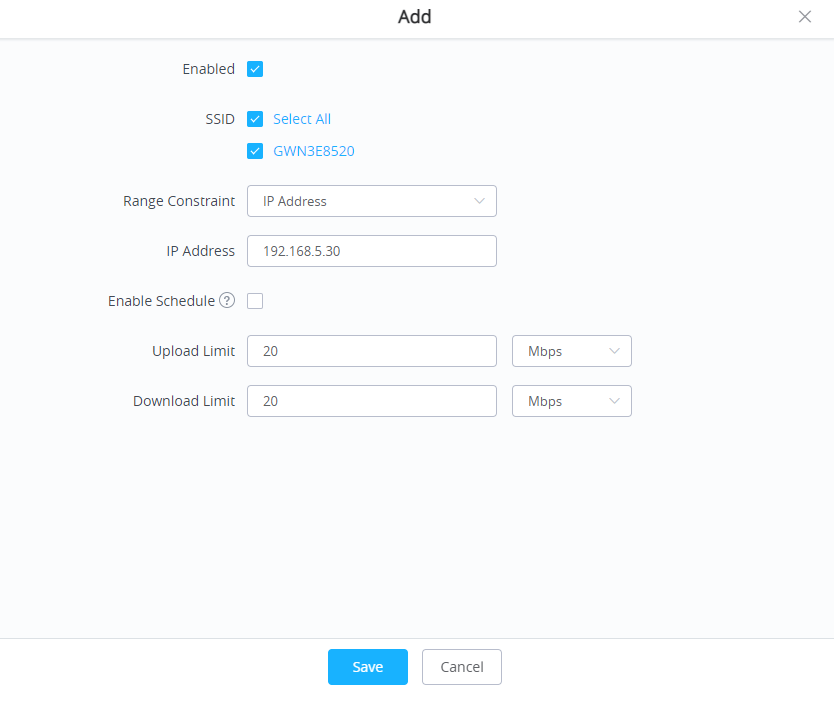

Permite limitar a utilização de banda por SSID ou por cliente (endereço MAC ou endereço IP).

Especifique o limite de upload e download em Kbps ou Mbps para a regra definida.

Permite controlar o tráfego de saída e entrada dos clientes, configurando políticas para negar ou permitir o tráfego com base no protocolo e destino.

Protege os clientes contra falsificação de endereços MAC (spoofing) ao vincular o endereço MAC a um endereço IP.

Equivalente à Defesa ARP, mas para endereços IPv6. Verifica a consistência do MAC de origem para evitar falsificação de endereços.

O GWN7664E pode ser atualizado via TFTP/HTTP/HTTPS, configurando a URL/Endereço IP do servidor de firmware.

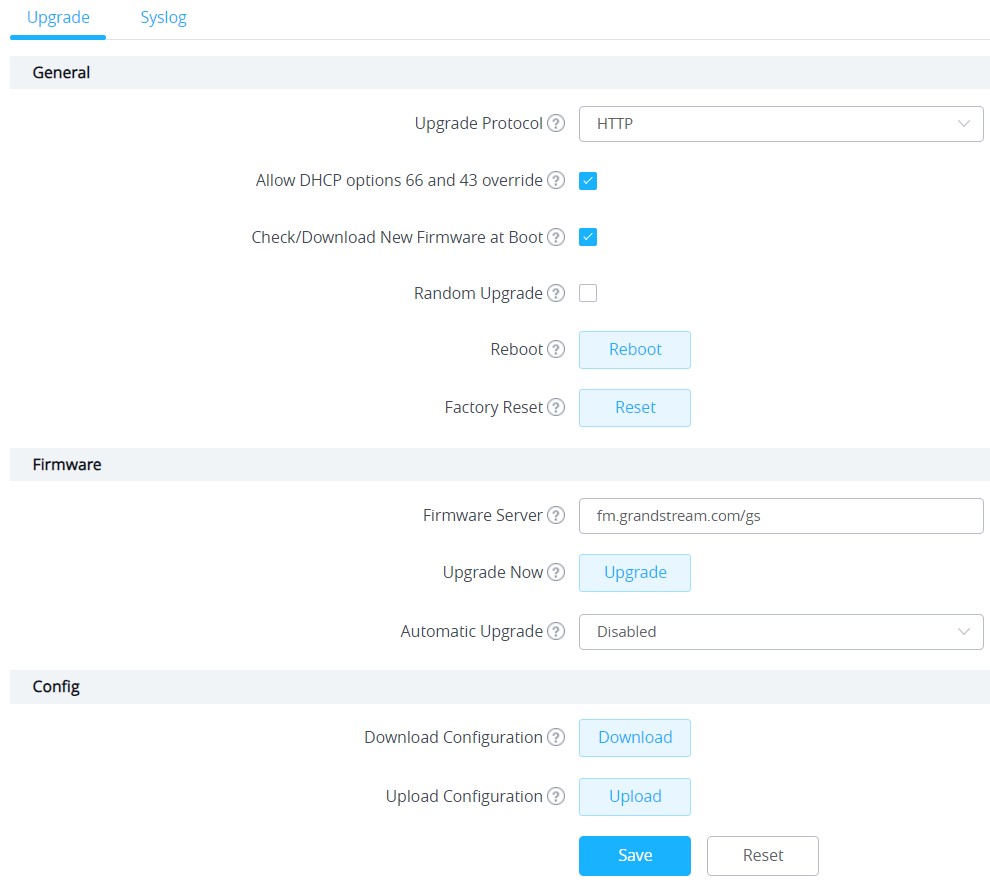

Acesse a configuração de atualização em Web GUI → System Settings → Maintenance → Upgrade.

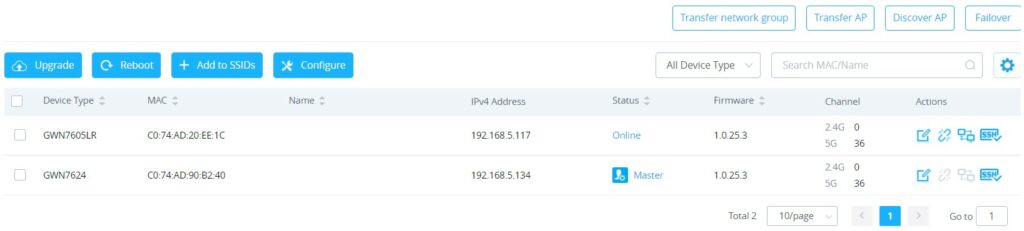

Se o GWN7664E for o Master, acesse Access Points para gerenciar e atualizar os APs Slaves pareados.

Selecione os APs desejados e clique no ícone de Atualização para iniciar o processo.

O botão de Restauração de Fábrica na interface web restaurará todas as opções do GWN7664E para as configurações padrão.

Pressione o pino de Reset por 7 segundos para restaurar as configurações de fábrica.

Os usuários podem reiniciar o dispositivo através da interface web, em Web GUI → System Settings → Maintenance → Upgrade.
