Grandstream GWN7662 - Guia do Usuário

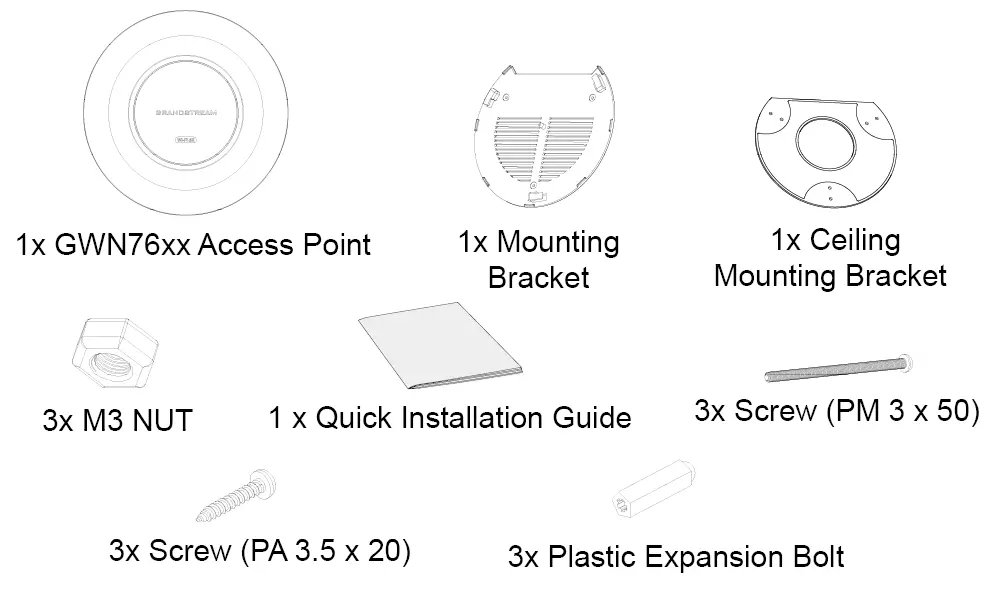

O Access Point GWN7662.

Um suporte para montagem em parede ou teto.

Um suporte adicional para instalação em teto falso.

Parafusos e buchas de expansão necessários para a instalação.

O Guia de Instalação Rápida.

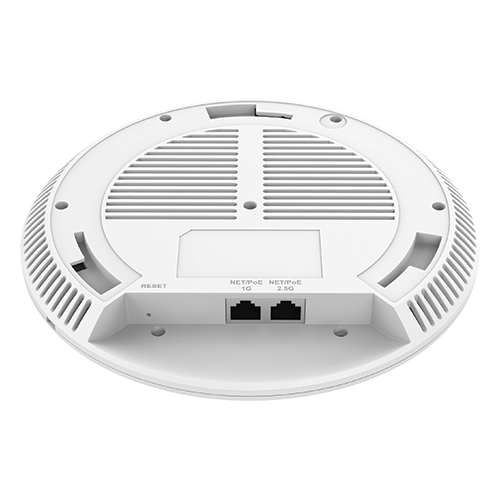

Porta Ethernet RJ45 de 10/100/1000 Mbps com detecção automática.

Porta Ethernet RJ45 de 2.5 Gbps com detecção automática, suportando entrada PoE/PoE+.

Um orifício de redefinição (Reset Pinhole).

Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

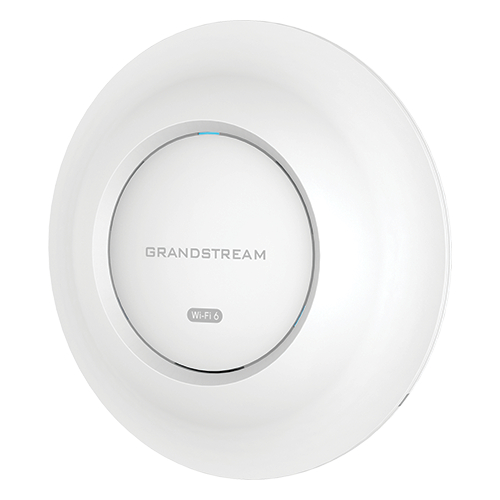

Um LED tricolor para rastreamento do dispositivo e indicação de status.

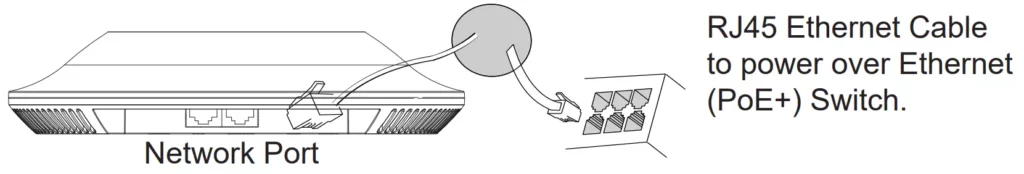

Conecte uma extremidade do cabo Ethernet RJ-45 à porta NET ou PoE/NET do GWN7662.

Conecte a outra extremidade do cabo a uma porta LAN na sua rede (use um switch PoE/PoE+).

O GWN7662 pode ser alimentado usando um switch PoE (802.3af) ou PoE+ (802.3at) através da porta PoE/NET.

Aguarde o GWN7662 inicializar e adquirir um endereço IP do servidor DHCP.

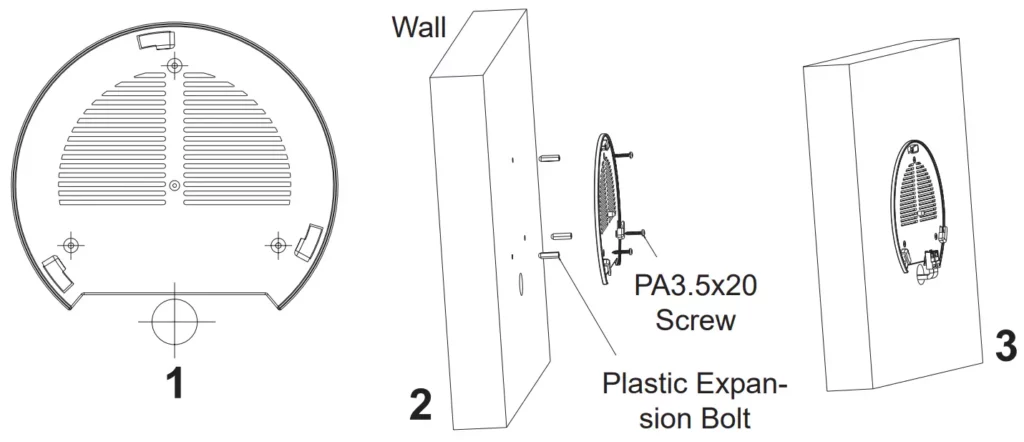

Posicione o suporte de montagem na parede com a seta apontando para cima e marque os orifícios.

Insira as buchas e fixe o suporte de montagem na parede usando os parafusos.

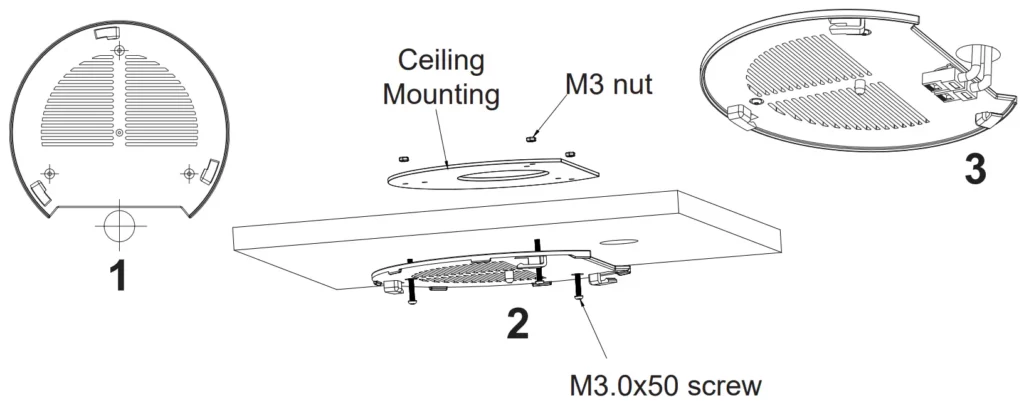

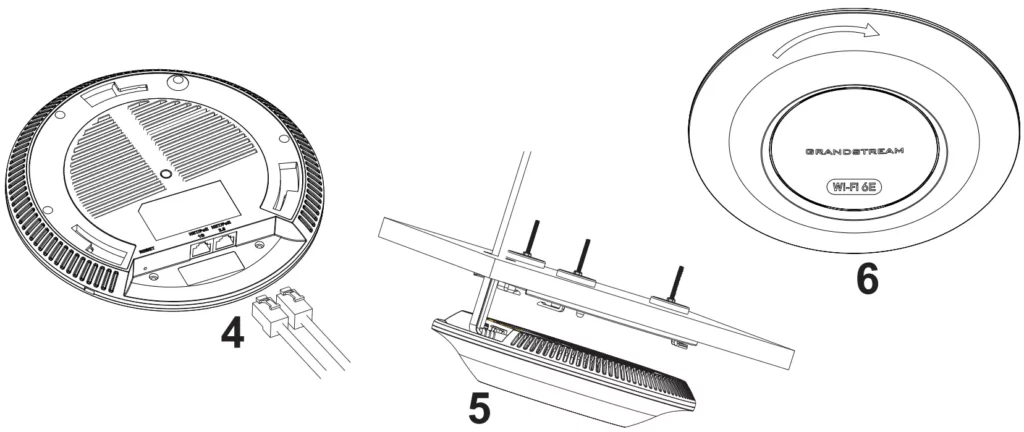

Remova a placa do teto, posicione a placa de apoio no centro e marque os orifícios.

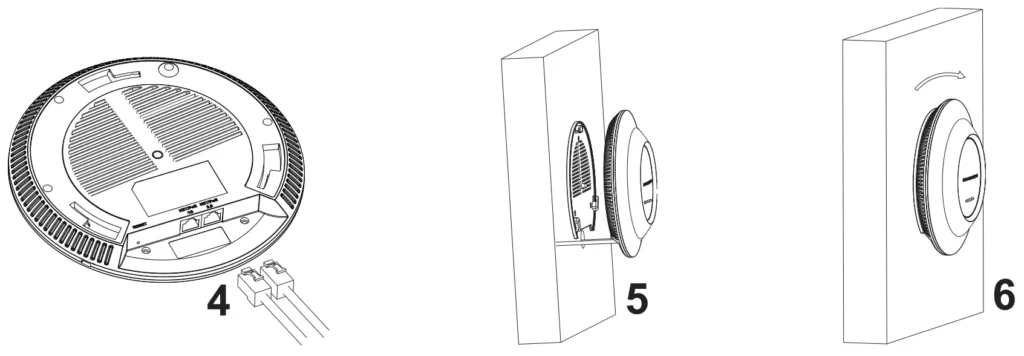

Alinhe a seta no AP com a seta na aba de travamento do suporte, garantindo que o GWN esteja firmemente encaixado.

Gire o GWN no sentido horário até que ele se encaixe e trave no lugar.

Unidade desligada ou fonte de alimentação anormal.

Atualização de firmware em andamento.

Unidade provisionada com sucesso.

Unidade não provisionada.

Usado para o recurso de localização do Access Point (AP Location).

Localize o endereço MAC nos adesivos da unidade, que está na parte traseira do dispositivo ou na embalagem.

Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local (substituindo <mac> pelos dígitos do MAC).

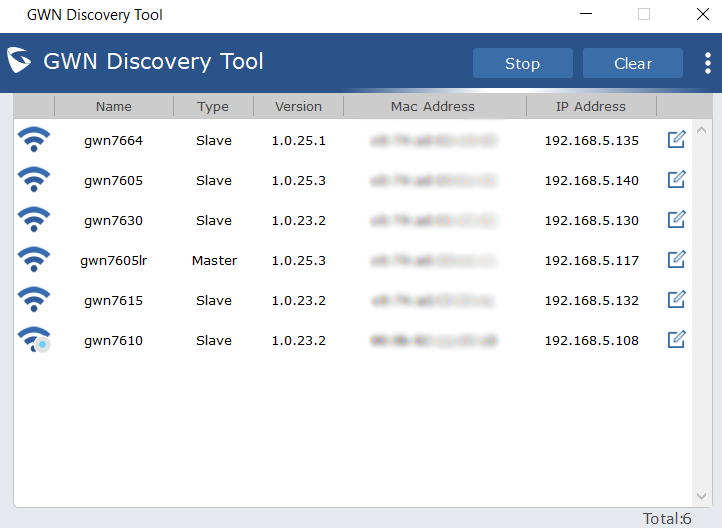

Baixe e instale a Ferramenta de Descoberta GWN (GWN Discovery Tool) no site da Grandstream.

Abra a ferramenta, selecione a interface de rede e clique em "Scan" (Escanear).

Clique em "Manage Device" (Gerenciar Dispositivo) ou digite o endereço IP exibido no seu navegador.

Certifique-se de que o computador esteja conectado à mesma rede local que o GWN7662.

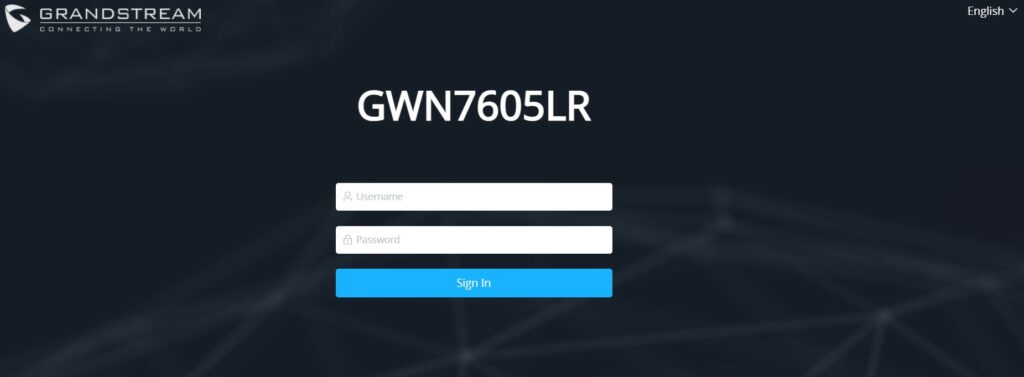

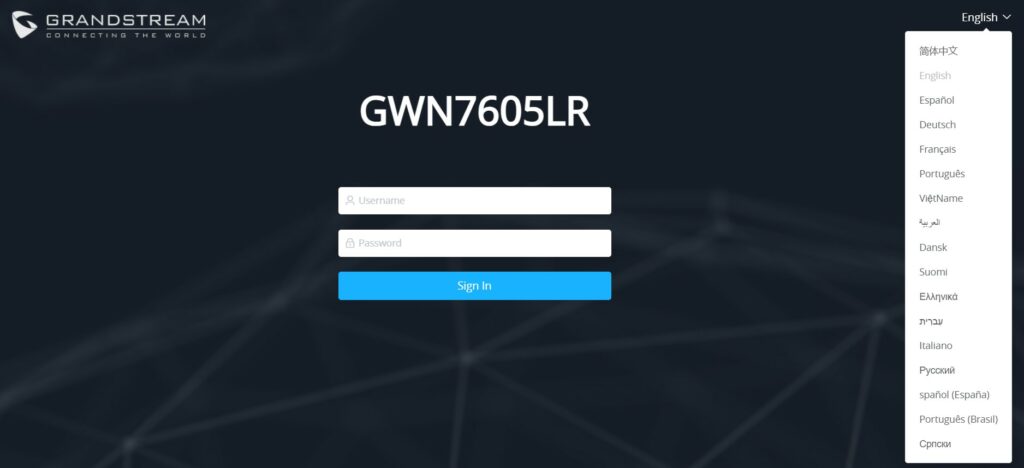

Abra um navegador e digite a URL usando o endereço MAC ou o endereço IP do dispositivo.

O nome de usuário padrão é admin. A senha é a senha Wi-Fi padrão exclusiva impressa no adesivo na parte traseira da unidade.

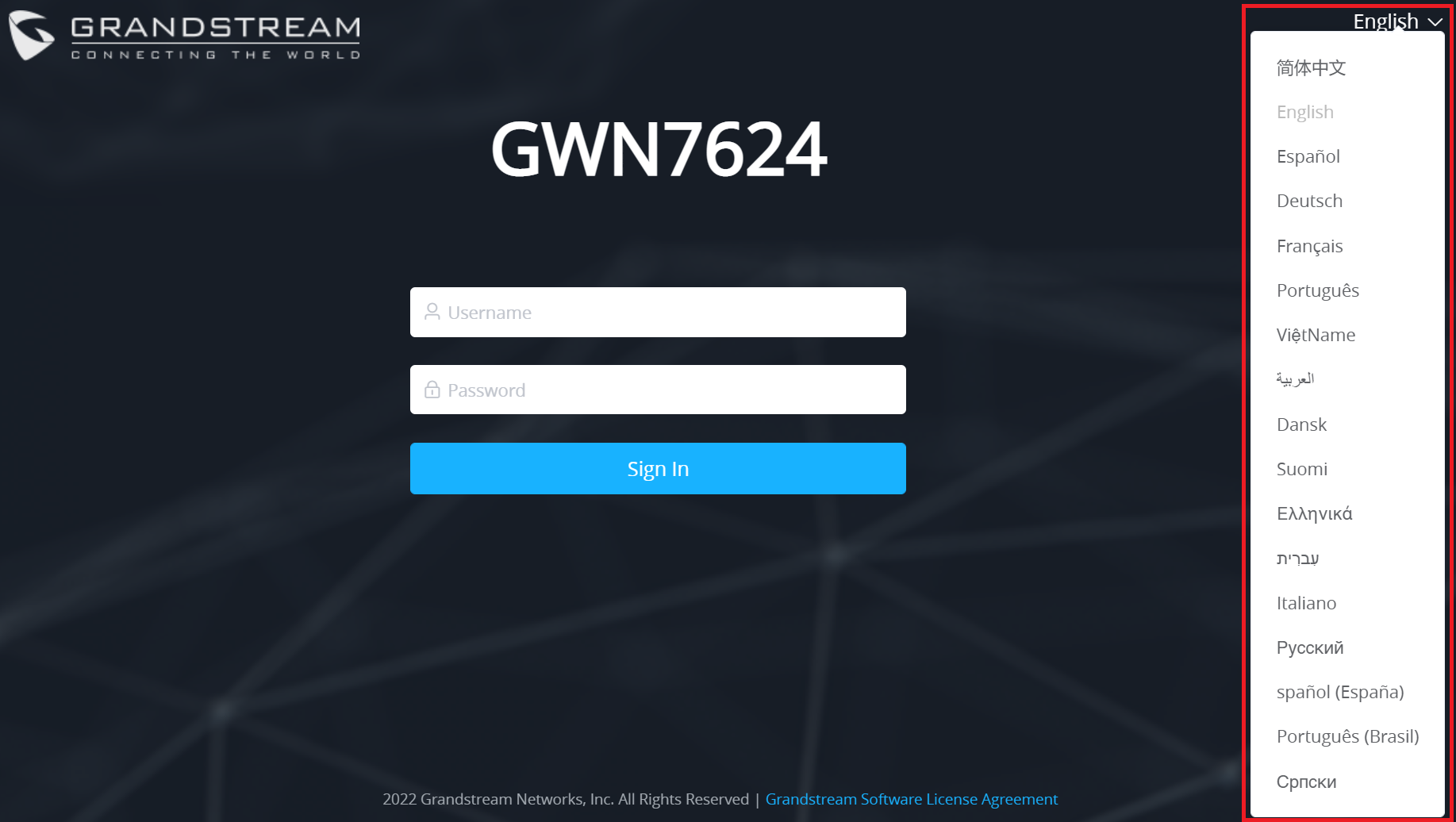

A GUI Web suporta 17 idiomas. O idioma pode ser selecionado no canto superior direito antes ou depois do login.

O modo Master permite que o GWN7662 atue como um controlador para gerenciar outros Access Points GWN76XX.

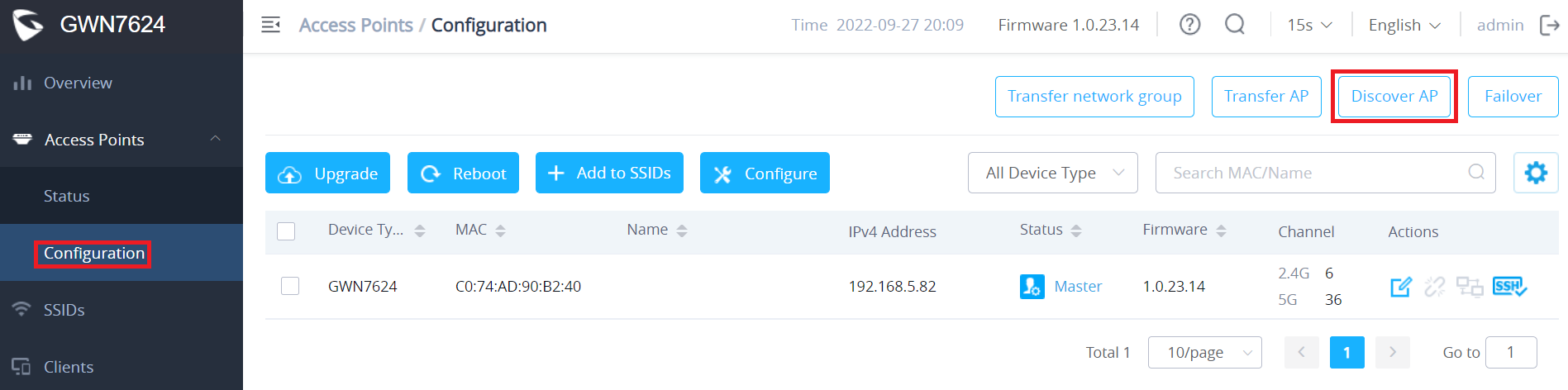

Para parear um AP, acesse a GUI Web do Master e navegue até Access Points → Configuration.

O GWN7662 pode ser configurado como Slave, gerenciado por outro AP Master, um roteador GWN, GDMS Networking ou GWN Manager.

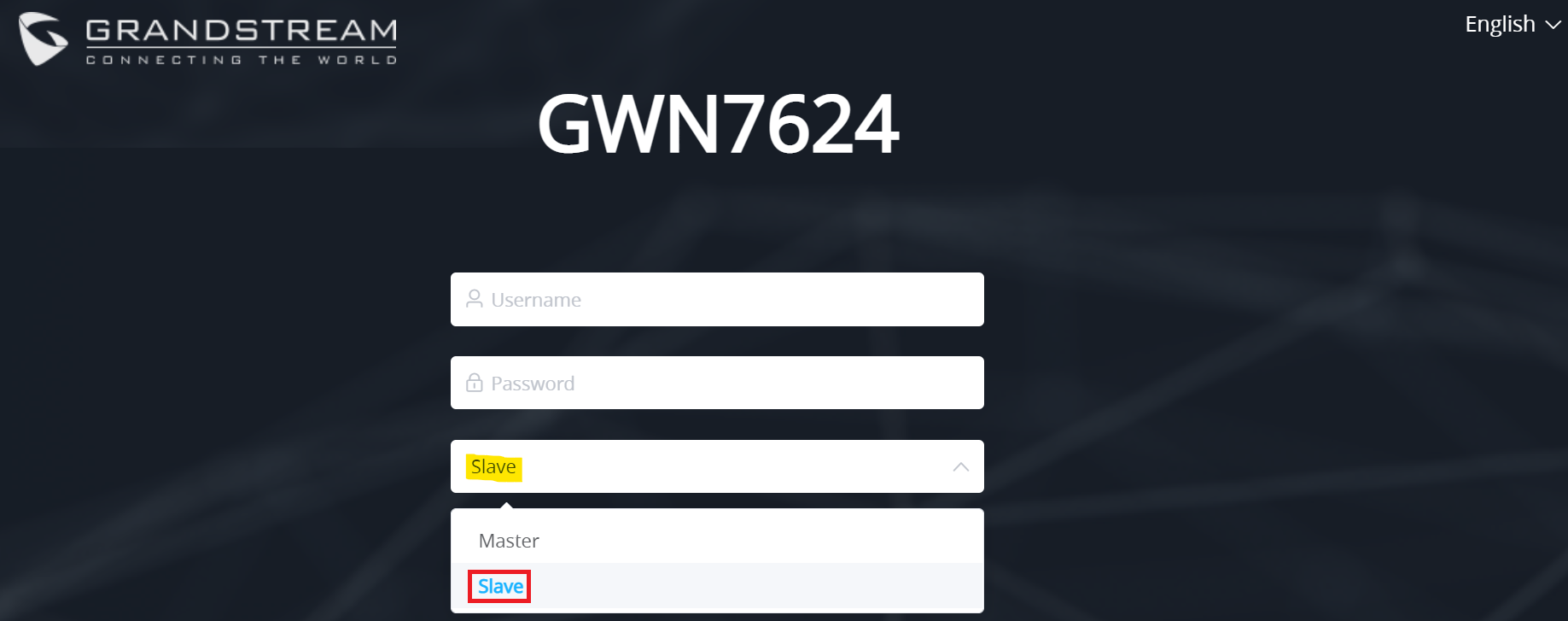

Se o AP for Slave de um controlador Master, o nome de usuário padrão é admin e a senha é a senha do AP Master.

O modo Slave permite acesso apenas a configurações específicas de serviço e sistema.

O GWN7662 suporta até 32 SSIDs no total (16 por rádio).

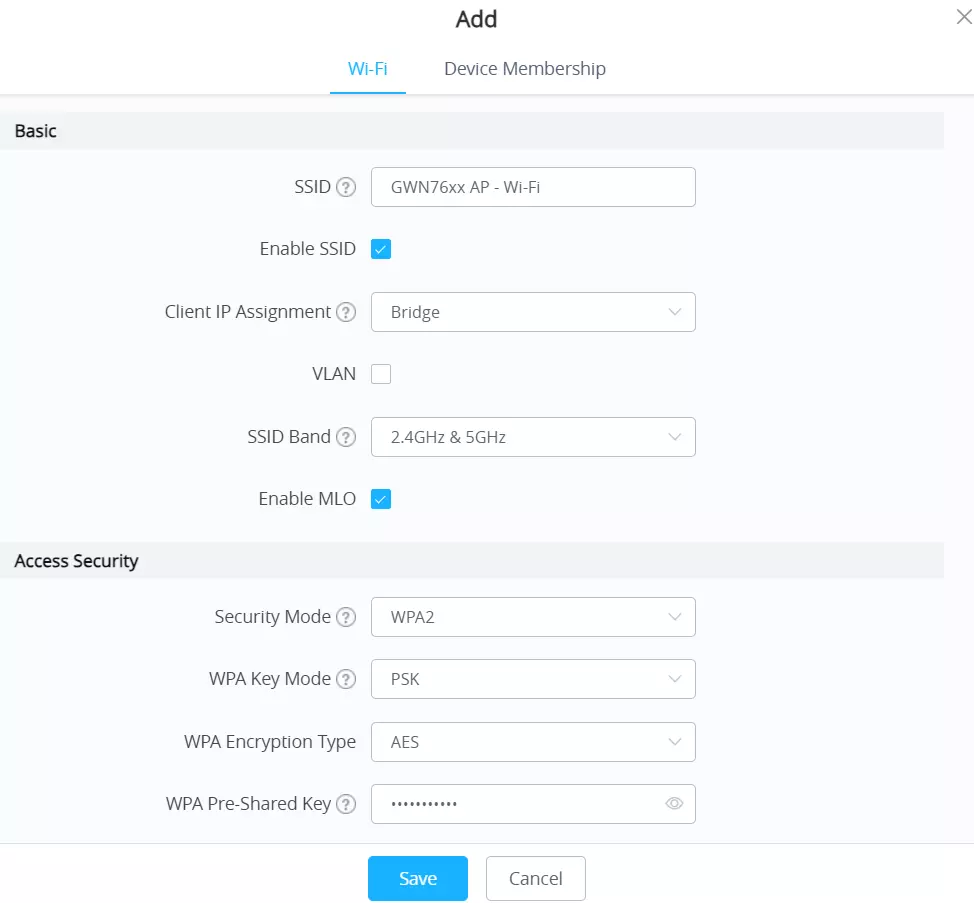

Defina ou modifique o nome da rede Wi-Fi (SSID).

Configure o modo de criptografia (WEP, WPA/WPA2, WPA3, etc.).

Defina a chave de acesso (senha) para os clientes (8-63 caracteres ASCII ou 8-64 hexadecimais).

O recurso de isolamento de cliente bloqueia conexões TCP/IP entre clientes conectados, aumentando a segurança em redes de convidados.

Gerencie a lista negra global de clientes que serão impedidos de acessar a rede Wi-Fi.

O número total de entradas (incluindo a Lista Negra Global) é limitado a 1024.

Permite definir um tempo fixo de conexão para os clientes, após o qual eles serão desconectados.

Opções de redefinição do temporizador de conexão: Diária, Semanal, Horária ou Reinício Temporizado.

Clientes banidos pela política de tempo só podem se reconectar após o tempo limite de reinício ou se forem desbloqueados manualmente.

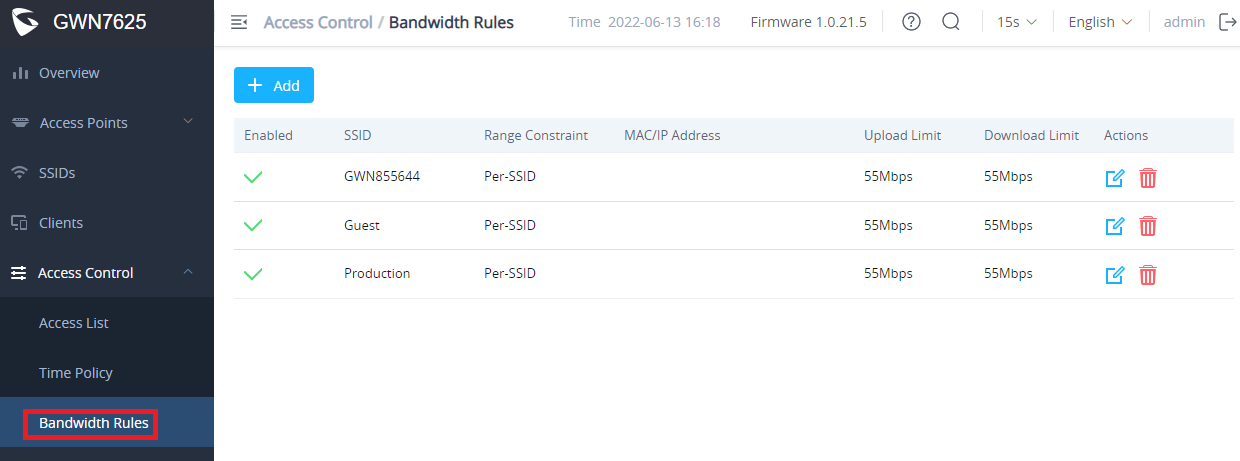

O recurso de regra de largura de banda permite limitar a utilização por SSID ou por cliente (endereço MAC ou endereço IP).

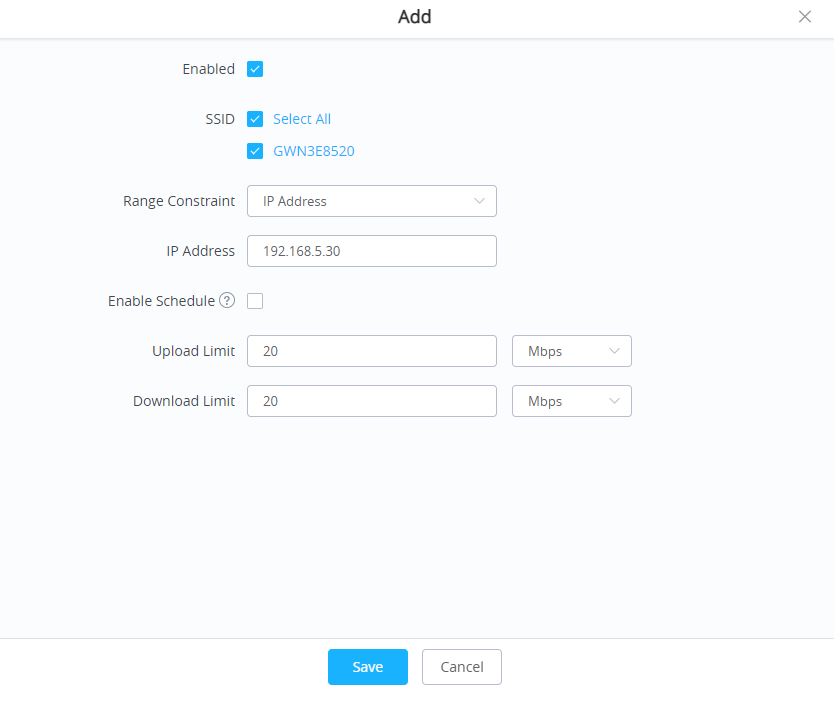

Escolha o tipo de regra: Por SSID, Por Usuário, Por MAC ou Por Endereço IP.

Especifique o limite de largura de banda de upload em Kbps ou Mbps.

Especifique o limite de largura de banda de download em Kbps ou Mbps.

As configurações de largura de banda também estão disponíveis em Clientes → Editar → Regras de Largura de Banda.

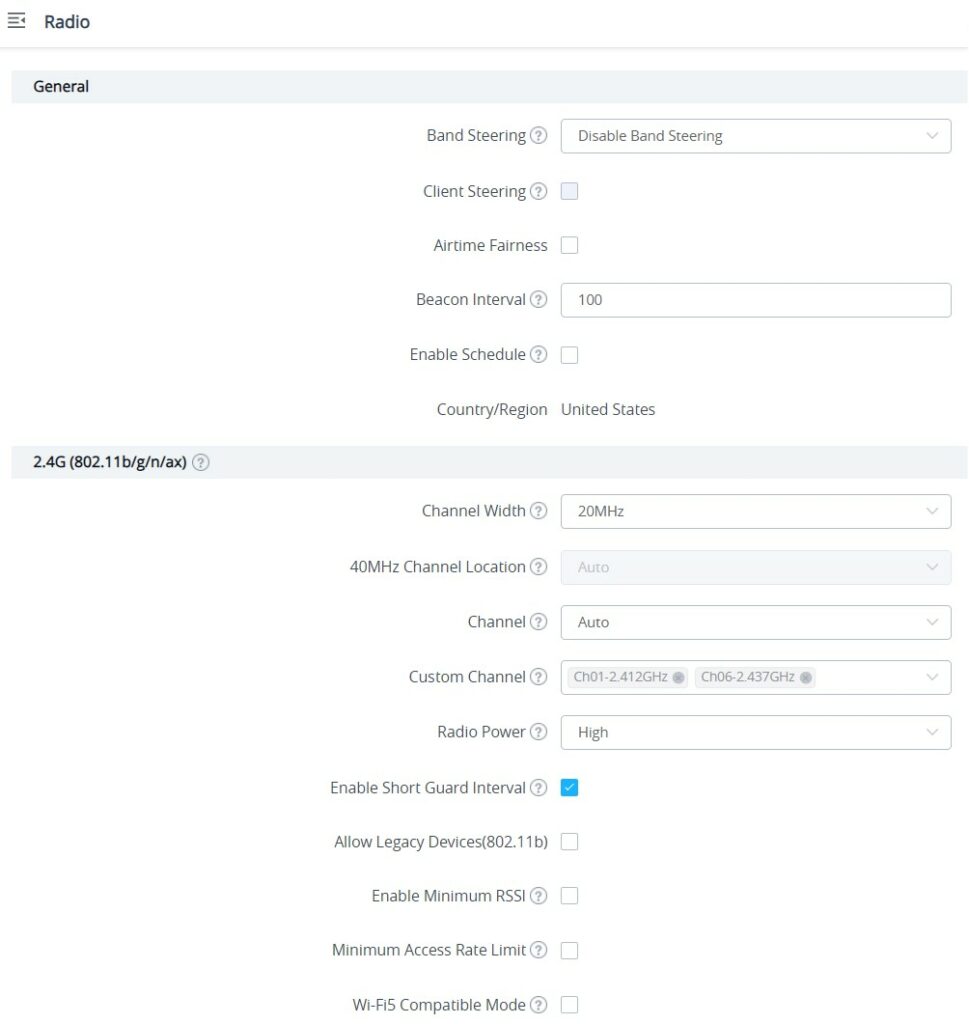

Ajuda a redirecionar clientes de banda dupla para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro.

Ajuda os clientes Wi-Fi a fazerem roaming para outros APs dentro da mesma rede.

Escolha a largura do canal. Canais mais largos oferecem maior velocidade; 20MHz é sugerido em ambientes de alta densidade.

Defina a potência do rádio (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Automática).

Ative para resolver problemas de compatibilidade com dispositivos mais antigos que não suportam totalmente o Wi-Fi 6.

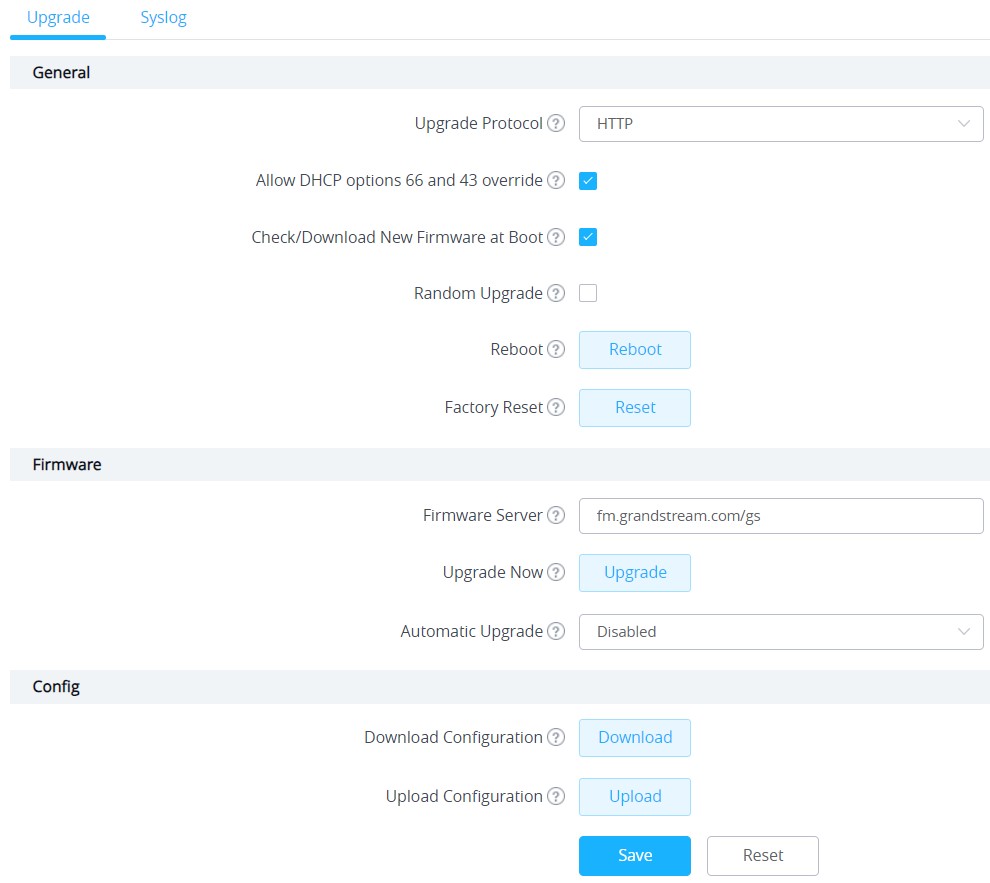

O GWN7662 pode ser atualizado via TFTP/HTTP/HTTPS configurando a URL/Endereço IP do servidor de firmware.

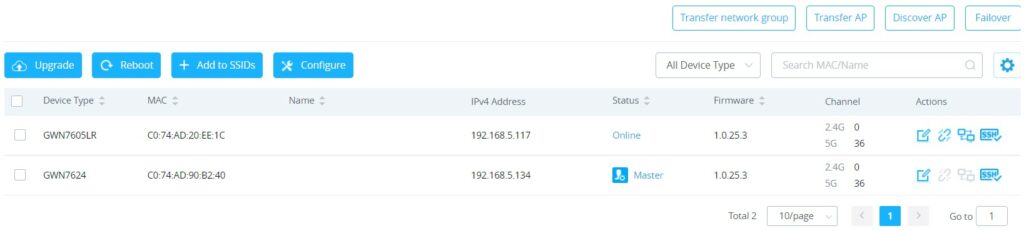

Se o GWN7662 for o controlador Master, você pode atualizar os APs Slave pareados através da página Access Points.

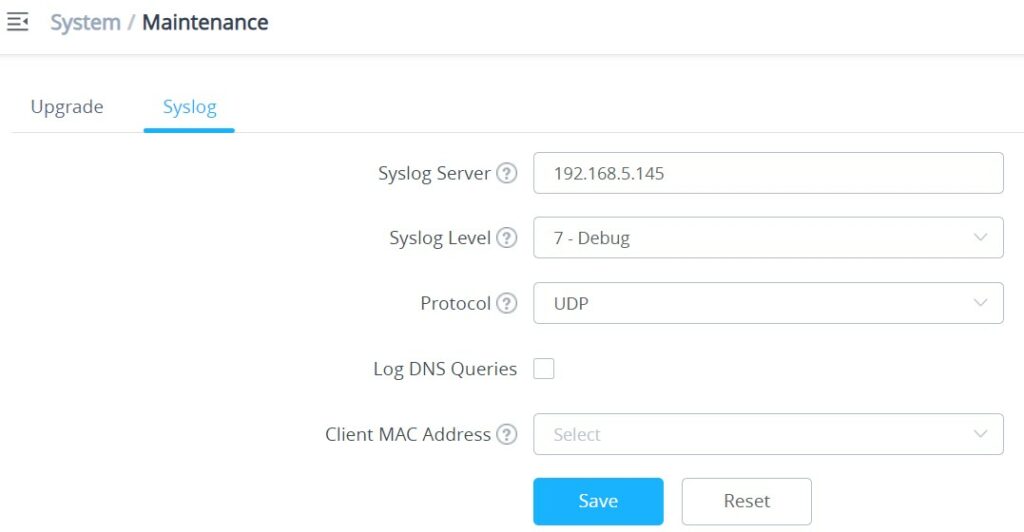

É possível enviar informações de syslog para um servidor remoto em Sistema → Manutenção → Syslog.

Selecione o nível de detalhe do Syslog (8 níveis disponíveis, de Emergência a Debug).

Baixe o arquivo de configuração do GWN7662 para fins de backup e restauração.

A restauração para os padrões de fábrica apagará todas as configurações. Faça backup antes de prosseguir.

Reinicie o dispositivo através da GUI Web em Sistema → Manutenção → Upgrade.

O botão de Restauração de Fábrica na GUI Web reverterá todas as opções para as configurações padrão.

Pressione e segure o orifício de RESET por 7 segundos para restaurar as configurações de fábrica.
