Grandstream GWN7660LR - Guia do Usuário

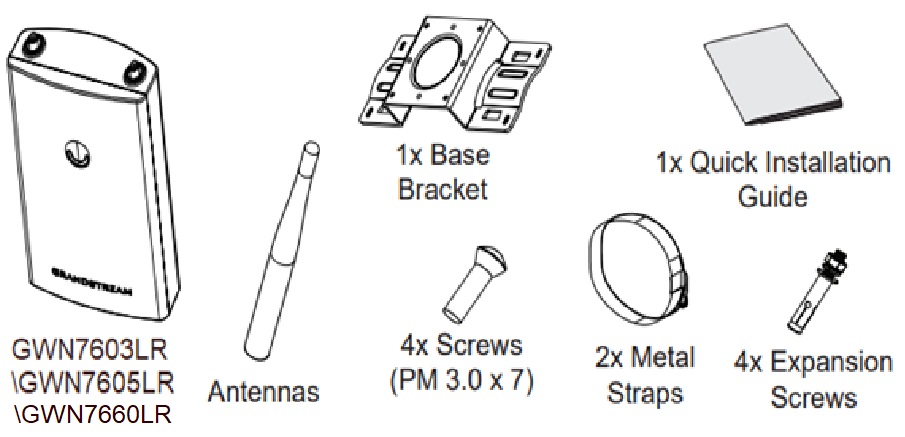

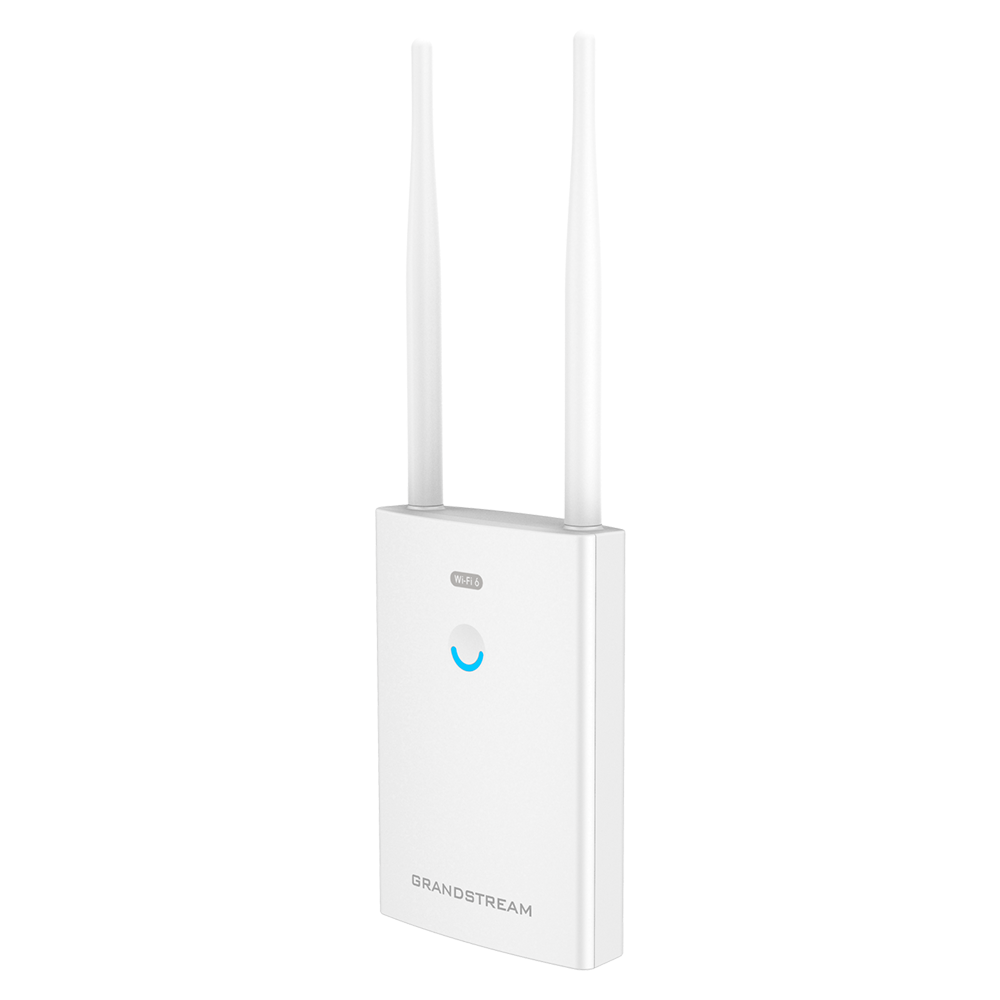

O pacote inclui uma (1) unidade principal do Ponto de Acesso.

Duas (2) antenas externas de banda dupla.

Um (1) suporte base para montagem.

Quatro (4) parafusos para fixação do suporte.

Inclui quatro (4) parafusos de expansão, duas (2) abraçadeiras metálicas e o Guia de Instalação Rápida.

Duas (2) portas Ethernet 10/100/1000 Base-T com detecção automática, compatíveis com PoE 802.3af/802.3at.

Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido reinicia a unidade.

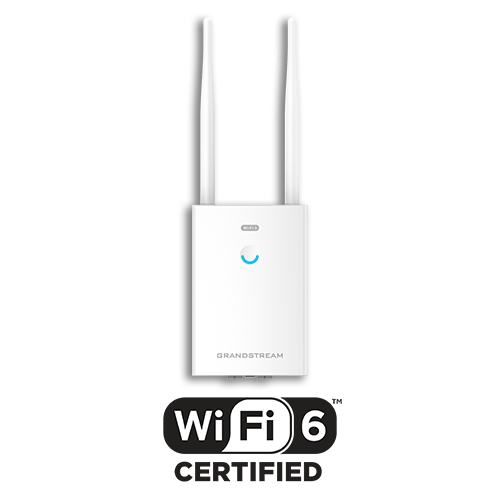

Um LED tricolor para rastreamento do dispositivo e indicação de status.

LED azul sólido indica que a unidade foi provisionada com sucesso.

LED verde piscando indica que a atualização de firmware está em andamento.

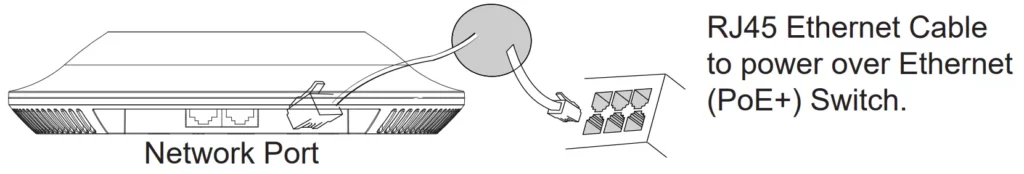

Conecte uma extremidade de um cabo Ethernet RJ-45 à porta NET ou PoE/NET da unidade GWN7660LR.

Conecte a outra extremidade do cabo Ethernet a uma porta LAN da sua rede. Use um switch PoE/PoE+ para alimentação.

O GWN7660LR pode ser alimentado usando um switch PoE (802.3af) ou PoE+ (802.3at) através da porta PoE/NET.

Aguarde o GWN7660LR inicializar e adquirir um endereço IP do Servidor DHCP.

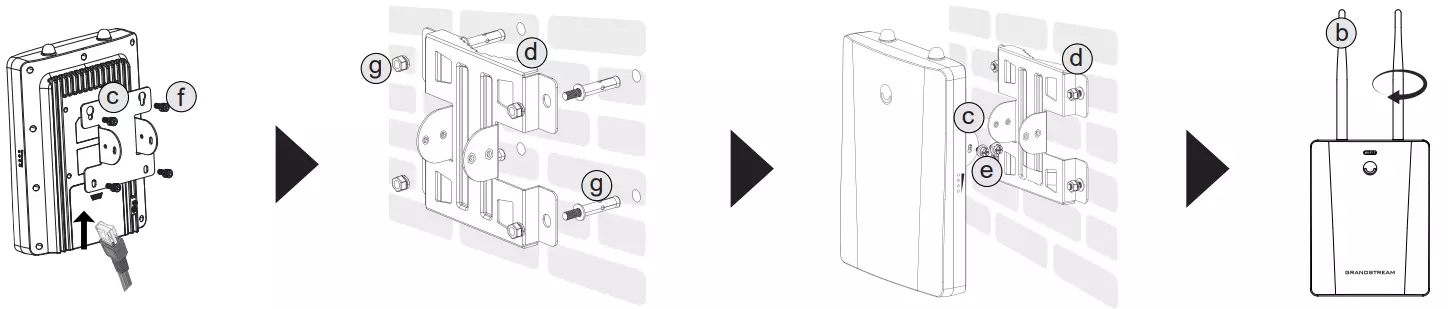

Conecte cada antena ao seu respectivo conector, girando-a no sentido horário.

Fixe o suporte base na parte traseira do GWN7660LR usando os parafusos (PM 3.0×7).

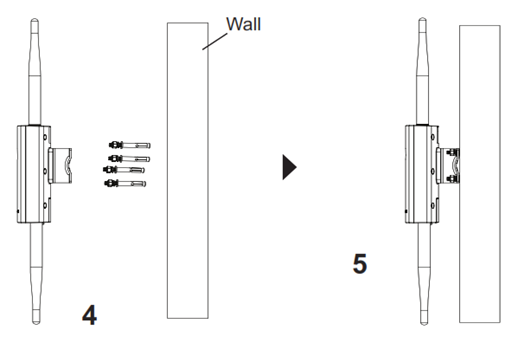

Faça quatro furos na parede usando o suporte base como referência. Insira um parafuso de expansão em cada furo.

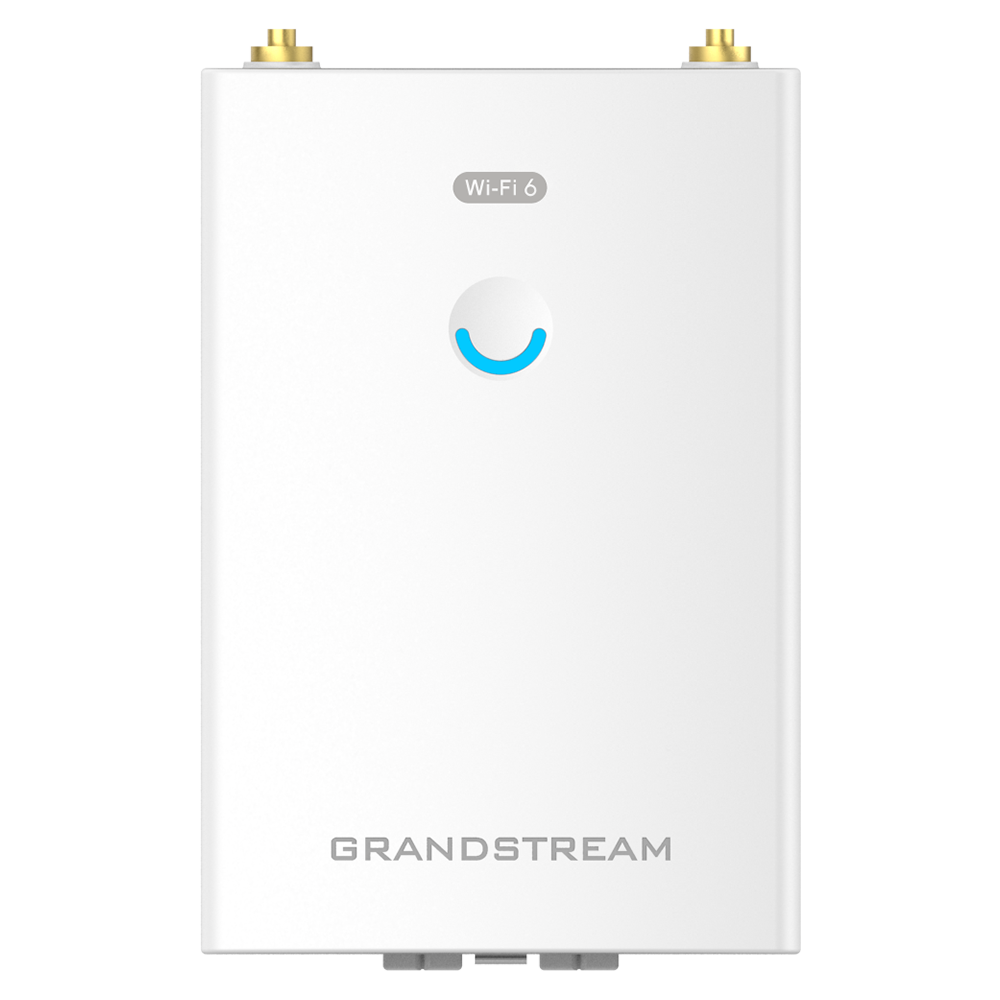

Fixe o ponto de acesso GWN7660LR prendendo o Suporte Base com os parafusos de expansão na parede.

Conecte o cabo Ethernet (RJ45) à porta correta e insira o suporte de cobertura (se aplicável).

Conecte cada antena ao seu respectivo conector, girando-a no sentido horário.

Fixe o suporte base na parte traseira do GWN7660LR usando os parafusos (PM 3.0×7).

Abra as abraçadeiras metálicas girando o mecanismo de travamento no sentido anti-horário.

Estique as extremidades das abraçadeiras e deslize-as pela parte traseira do suporte base.

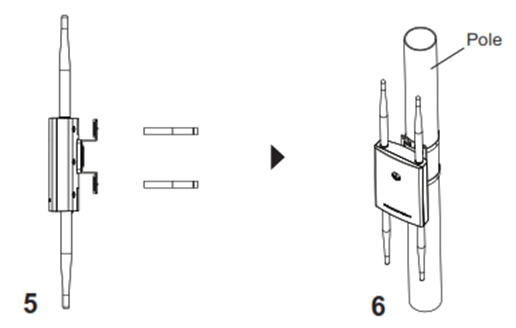

Enrole a abraçadeira metálica ao redor do poste e use uma chave de fenda para apertar o mecanismo de travamento no sentido horário.

Conecte o cabo Ethernet (RJ45) e instale as antenas, girando-as no sentido horário.

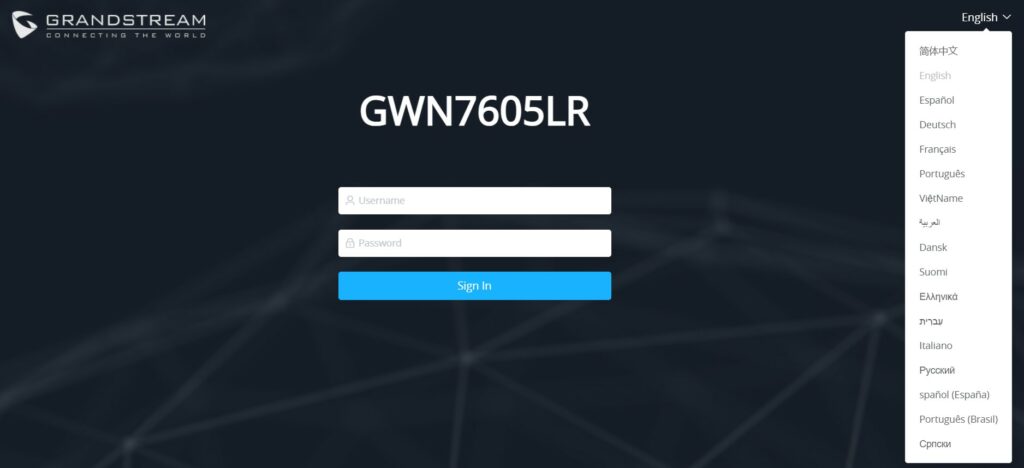

Localize o endereço MAC na etiqueta do dispositivo. Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local.

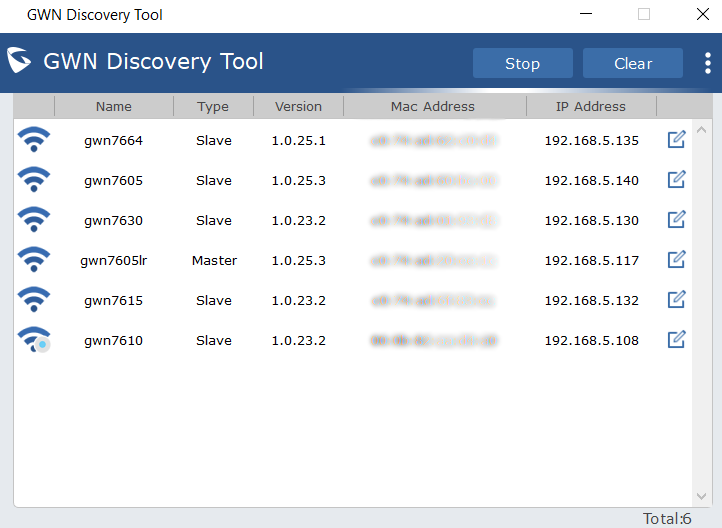

Baixe e instale a Ferramenta de Descoberta GWN (GWN Discovery Tool) no site da Grandstream.

Abra a ferramenta, clique em "Select" para definir a interface de rede e, em seguida, clique em "Scan".

Clique em "Manage Device" para ser redirecionado à interface de configuração ou digite o endereço IP exibido no seu navegador.

Certifique-se de que o computador esteja conectado à mesma rede local que o GWN7660LR e que o dispositivo esteja ligado.

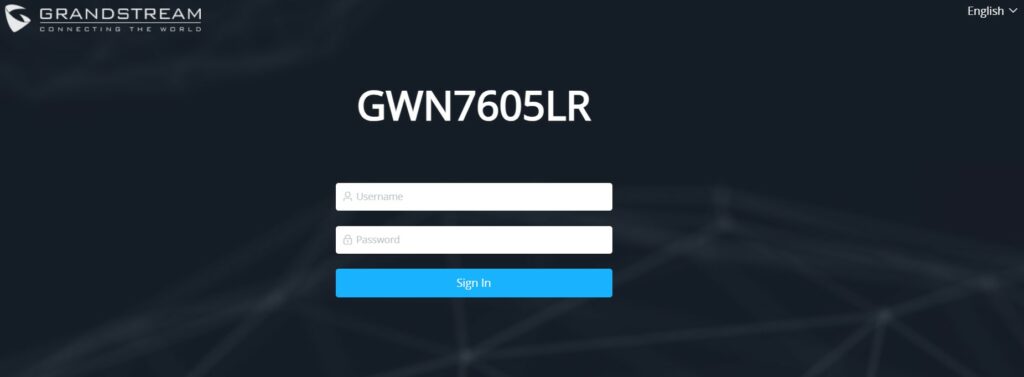

Abra um navegador e digite o endereço IP do AP ou use o formato http(s)://<Endereço_IP>.

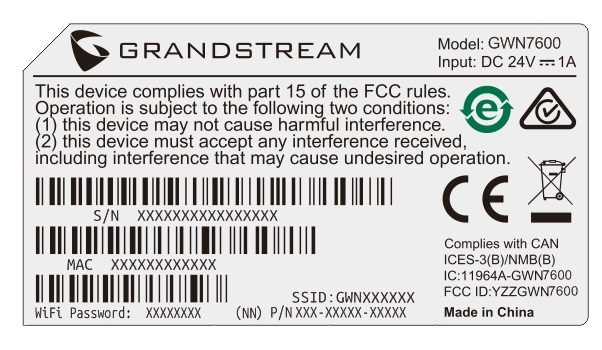

O nome de usuário padrão é sempre "admin". A senha é a Senha Wi-Fi padrão exclusiva, impressa na etiqueta MAC na parte traseira da unidade.

O acesso à interface web será bloqueado por 15 minutos após 5 tentativas de login malsucedidas.

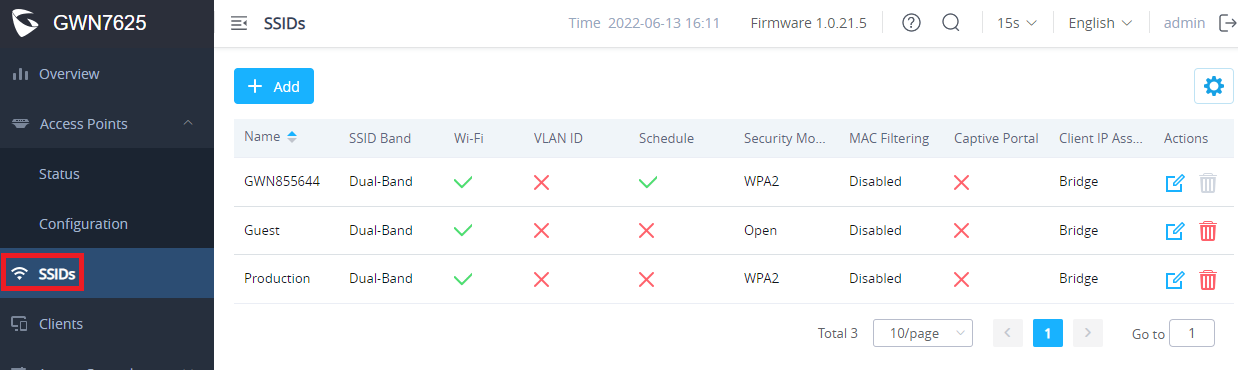

O GWN7660LR suporta um total de 32 SSIDs, sendo 16 por rádio (2.4GHz e 5GHz).

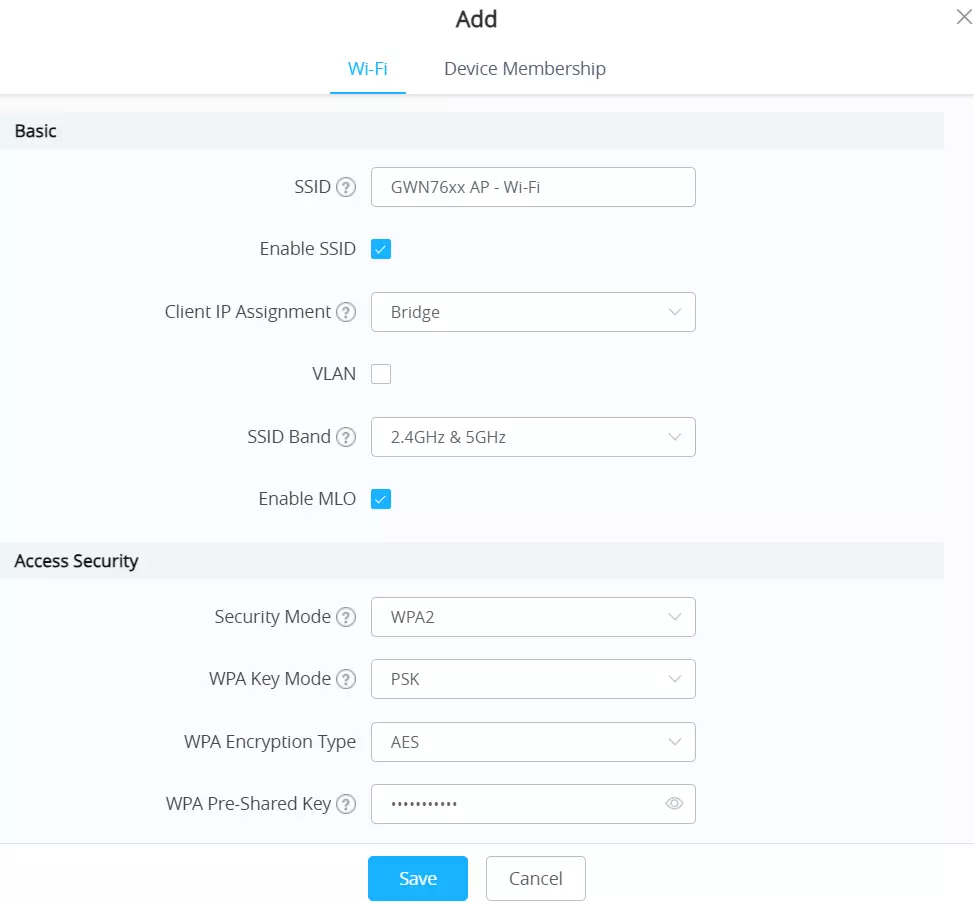

Defina ou modifique o nome da rede Wi-Fi (SSID).

Escolha o modo de criptografia (WEP, WPA/WPA2-PSK, WPA3, etc.) para garantir a segurança da rede.

Defina a chave de acesso (senha) para os clientes. O intervalo de entrada deve ser de 8 a 63 caracteres ASCII ou 8 a 64 caracteres hexadecimais.

Selecione o modo Bridge (transparente) ou NAT (clientes obtêm IPs de um pool NAT).

Acesse Interface Web → Clientes para visualizar e gerenciar os clientes conectados ao GWN7660LR.

Clique no ícone de edição para verificar o status do cliente e modificar configurações básicas, como o nome do dispositivo.

Clique no ícone de bloqueio para impedir que o endereço MAC de um cliente se conecte ao SSID da zona.

Clique no ícone de liberação de IP para liberar o lease de IP de clientes Wi-Fi offline.

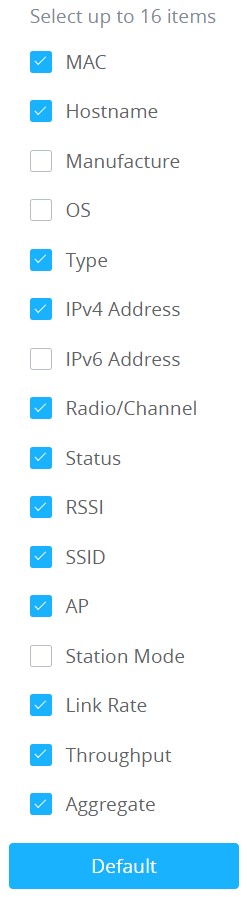

Use o botão de personalização para escolher quais itens (status, taxa de dados, etc.) serão exibidos na lista de clientes.

O PPSK permite criar senhas Wi-Fi por grupo de clientes ou por dispositivo (MAC Address). O limite máximo é de 300 contas PPSK.

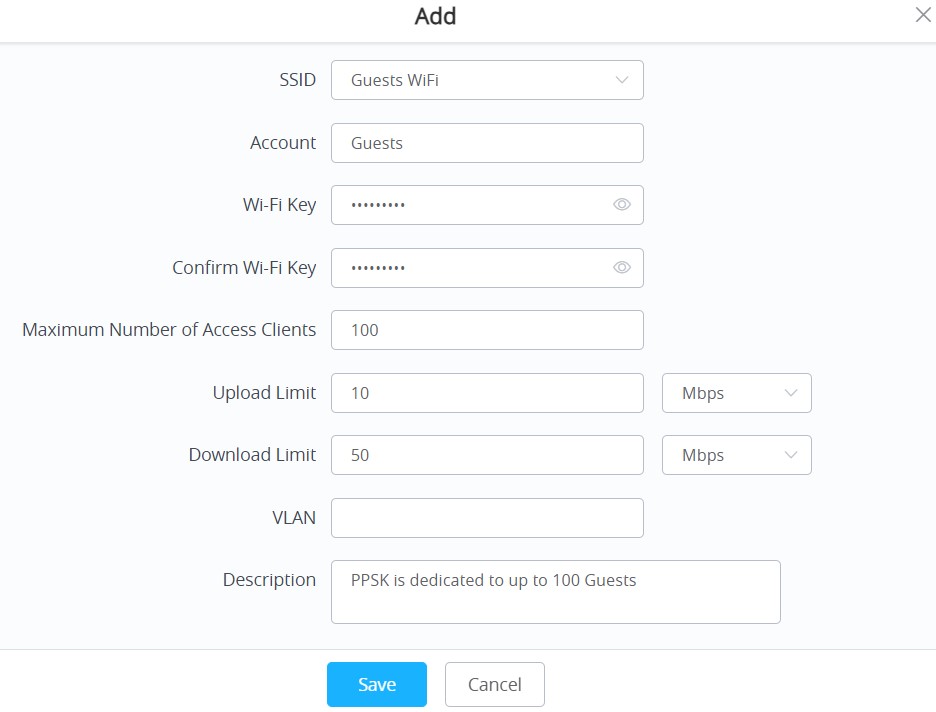

Acesse Interface Web → Controle de Acesso → PPSK e clique em "Adicionar" para criar um novo perfil PPSK.

Gerencie a lista negra global de clientes que serão impedidos de acessar a rede Wi-Fi em todos os SSIDs.

Crie listas personalizadas (Whitelist/Blacklist) para filtragem de MACs em SSIDs específicos. O limite total de entradas é de 1024 (incluindo a Blacklist Global).

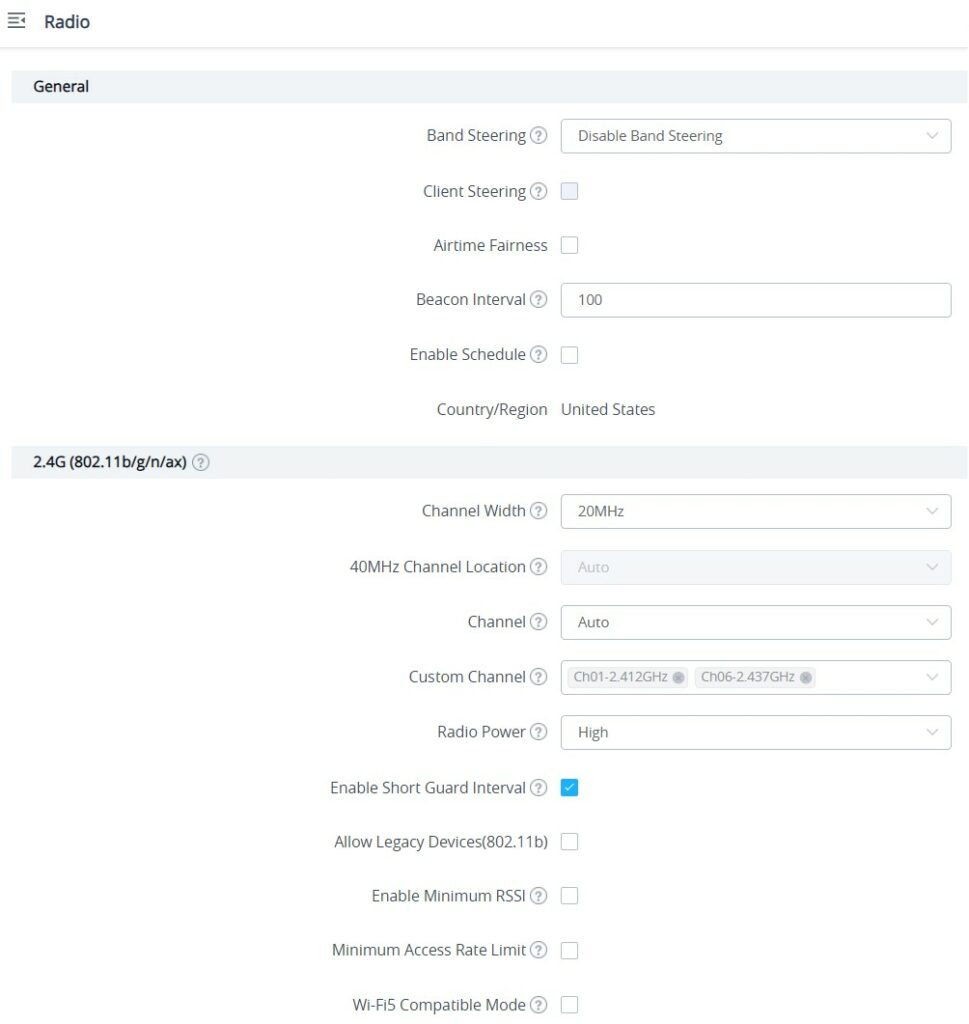

Ajuda a redirecionar clientes de banda dupla para a banda mais apropriada (2.4 GHz ou 5 GHz) para melhorar a utilização do espectro. Opções incluem: Desativar, Prioridade 2G, Prioridade 5G ou Balanceamento.

Canais mais largos oferecem maior velocidade, mas canais mais estreitos (20MHz) são sugeridos em ambientes de alta densidade para reduzir interferência.

Selecione o canal de trabalho. As opções incluem "Auto" ou "Atribuído Dinamicamente por RRM" (Gerenciamento de Recursos de Rádio).

Defina a potência de transmissão (Baixa, Média, Alta, Personalizada, RRM ou Auto) dependendo da aplicação e da distância desejada.

Configure se deseja habilitar ou desabilitar a função de RSSI Mínimo (força de sinal recebida).

Controle o tráfego de saída e entrada dos clientes, definindo políticas para permitir ou negar o tráfego com base no protocolo, SSID e destino.

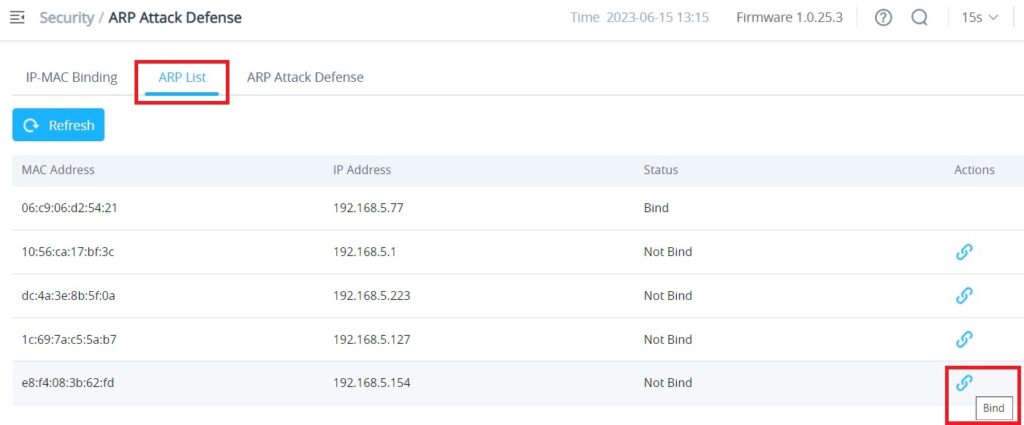

Protege os clientes contra falsificação de endereços MAC (spoofing) vinculando o endereço MAC a um endereço IP específico.

Na aba "IP-MAC Binding", adicione manualmente a combinação de endereço IP e MAC para garantir a integridade da rede.

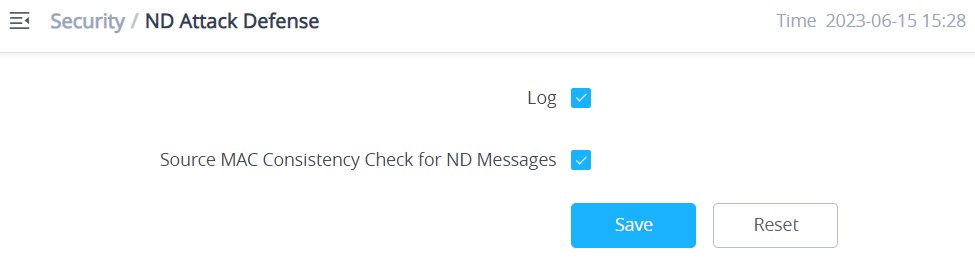

Funcionalidade equivalente à Defesa ARP, mas aplicada a endereços IPv6 para proteger contra ataques de Neighbor Discovery (ND).

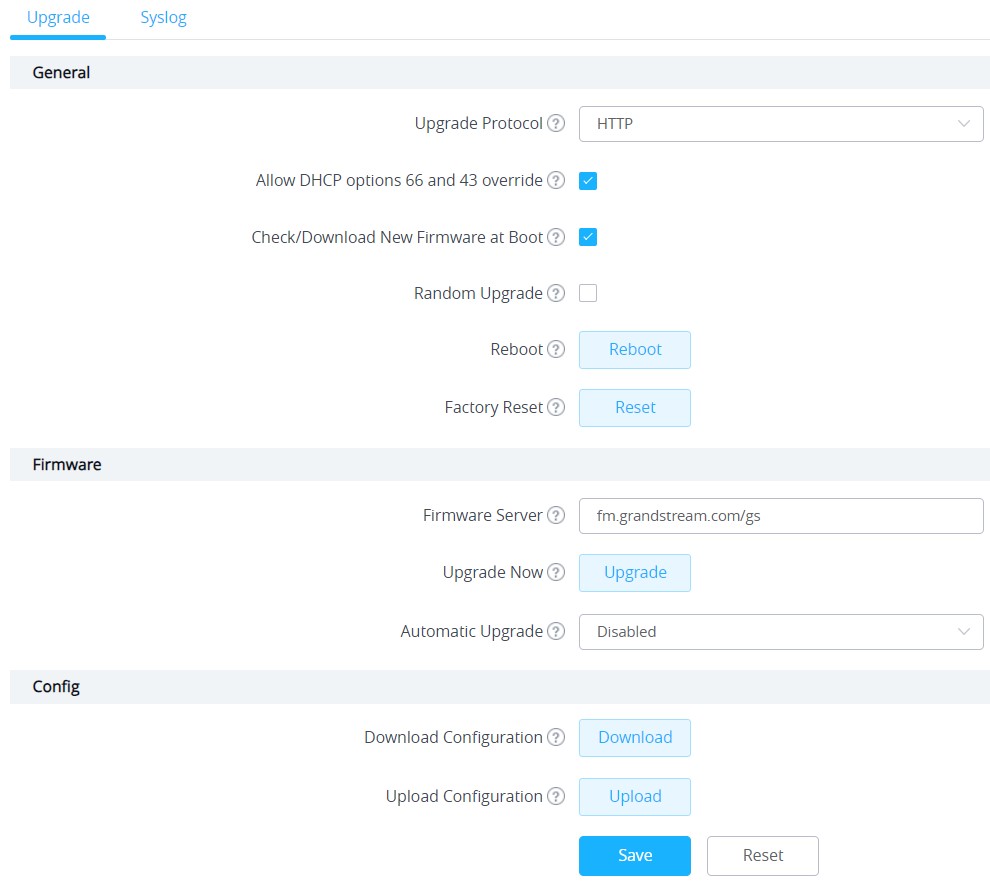

O GWN7660LR pode ser atualizado via TFTP/HTTP/HTTPS, configurando o URL ou endereço IP do servidor de firmware.

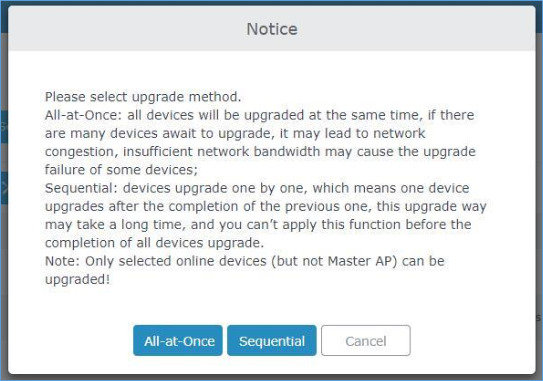

Ao atualizar múltiplos APs escravos, use a opção "Sequencial" para evitar a interrupção completa do serviço Wi-Fi.

Baixe o arquivo de configuração do GWN7660LR para fins de backup e restauração.

Carregue um arquivo de configuração salvo. O GWN7660LR será reiniciado após a restauração bem-sucedida.

Use o pino de reset (Reset Pinhole) na unidade. Pressione e segure por 7 segundos para restaurar as configurações de fábrica.

Na interface web, o botão de reset (em Manutenção) restaurará todas as opções do GWN7660LR para as configurações de fábrica.

Você pode reiniciar o dispositivo na interface web, navegando até Sistema → Manutenção → Upgrade e clicando no botão de Reinicialização.

A restauração de fábrica apagará todas as configurações personalizadas do dispositivo.
