Grandstream GWN7660ELR - Manual do Usuário

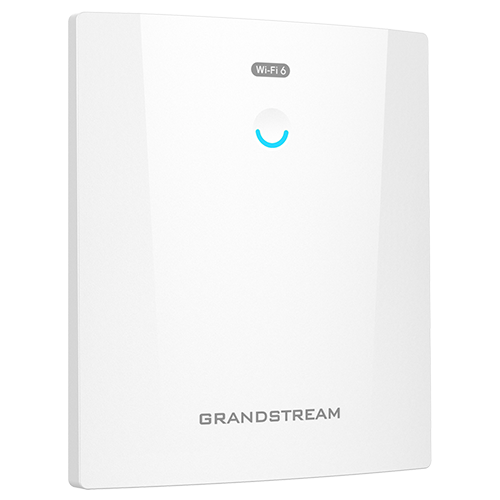

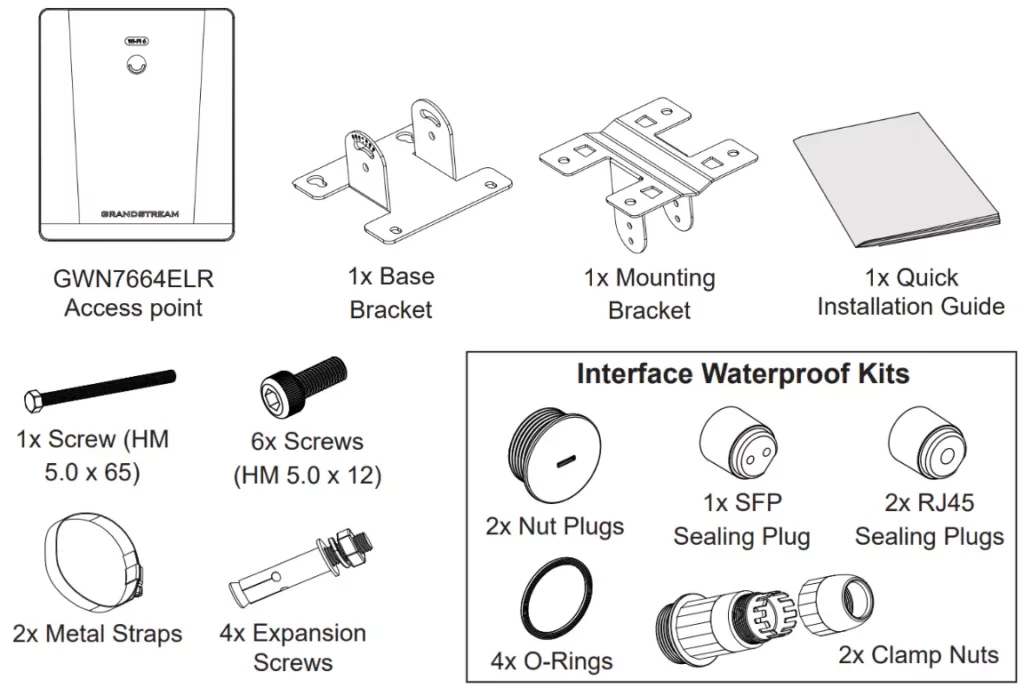

Verifique se o pacote contém o AP GWN7660ELR, Kits de Montagem e Guia de Instalação Rápida.

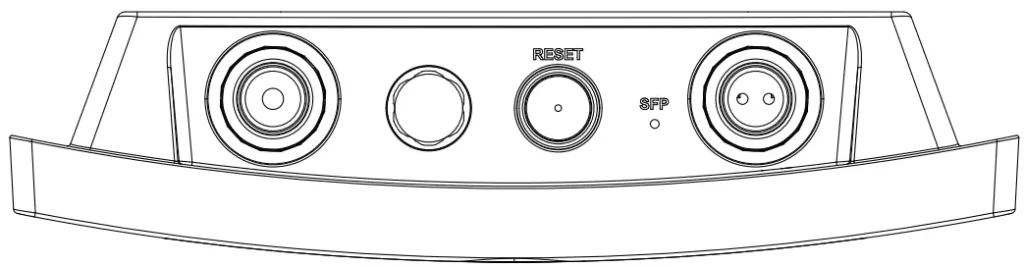

Porta Ethernet RJ45 (1G) que suporta entrada PoE (802.3af) ou PoE+ (802.3at) para alimentação e conexão de rede.

Porta SFP de 2.5G para conexão de fibra óptica.

Pinhole de Reset: Pressione por 7 segundos para restaurar as configurações de fábrica.

O GWN7660ELR possui capacidade à prova de intempéries de nível IP68.

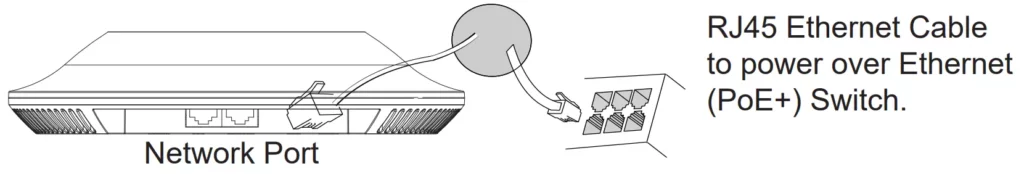

Conecte uma extremidade do cabo Ethernet RJ-45 à porta NET/PoE do GWN7660ELR.

Conecte a outra extremidade do cabo a uma porta LAN em sua rede (use um switch PoE/PoE+).

O GWN7660ELR pode ser alimentado usando um switch PoE (802.3af) ou PoE+ (802.3at) através da porta NET/PoE.

Aguarde o GWN7660ELR inicializar e adquirir um endereço IP do servidor DHCP.

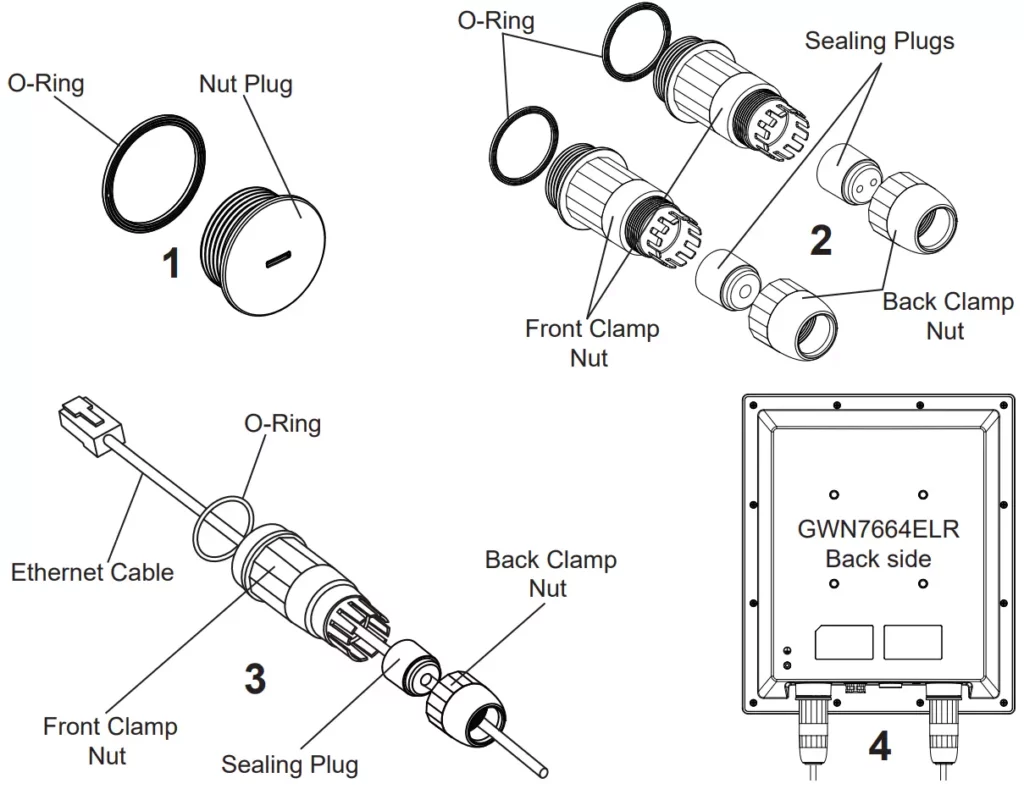

Se for usar as portas RJ45 ou SFP, utilize o O-ring e a porca de vedação para garantir a impermeabilização IP68.

Conecte o cabo Ethernet (RJ45) ou de Fibra (módulo SFP) à porta correta e aperte as juntas à prova d'água.

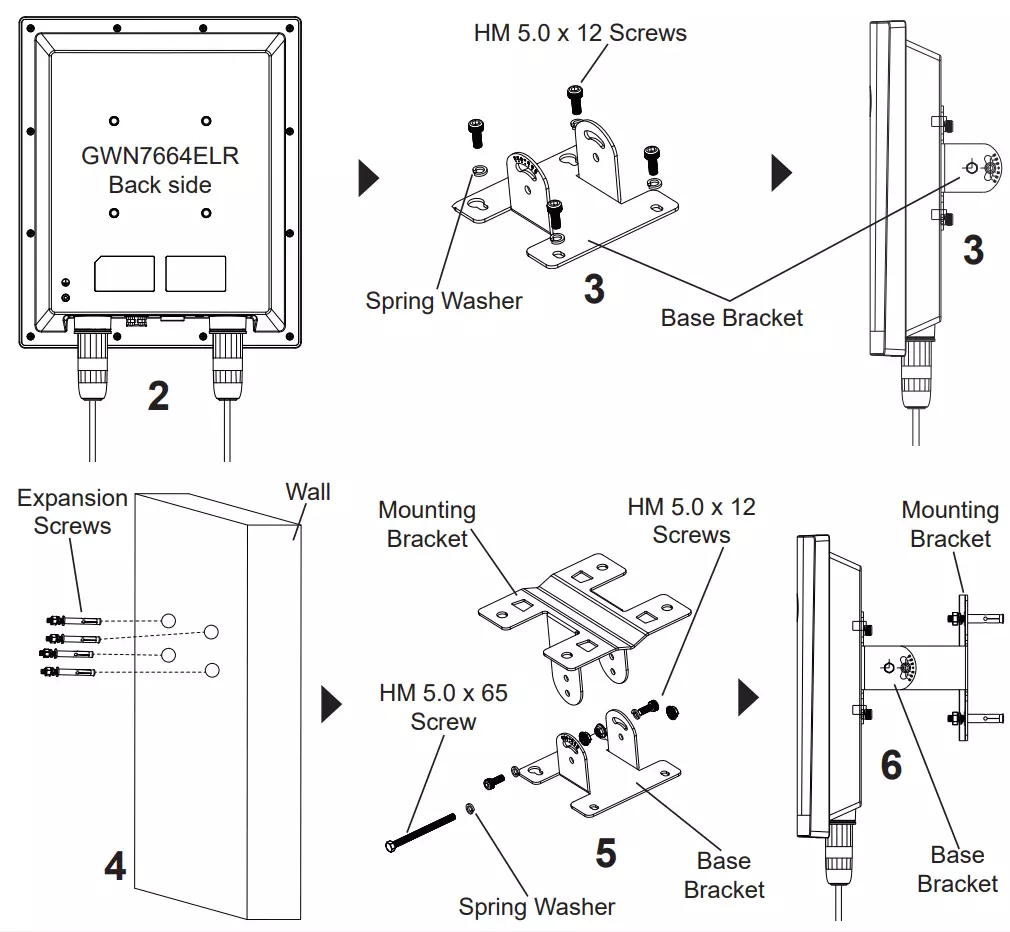

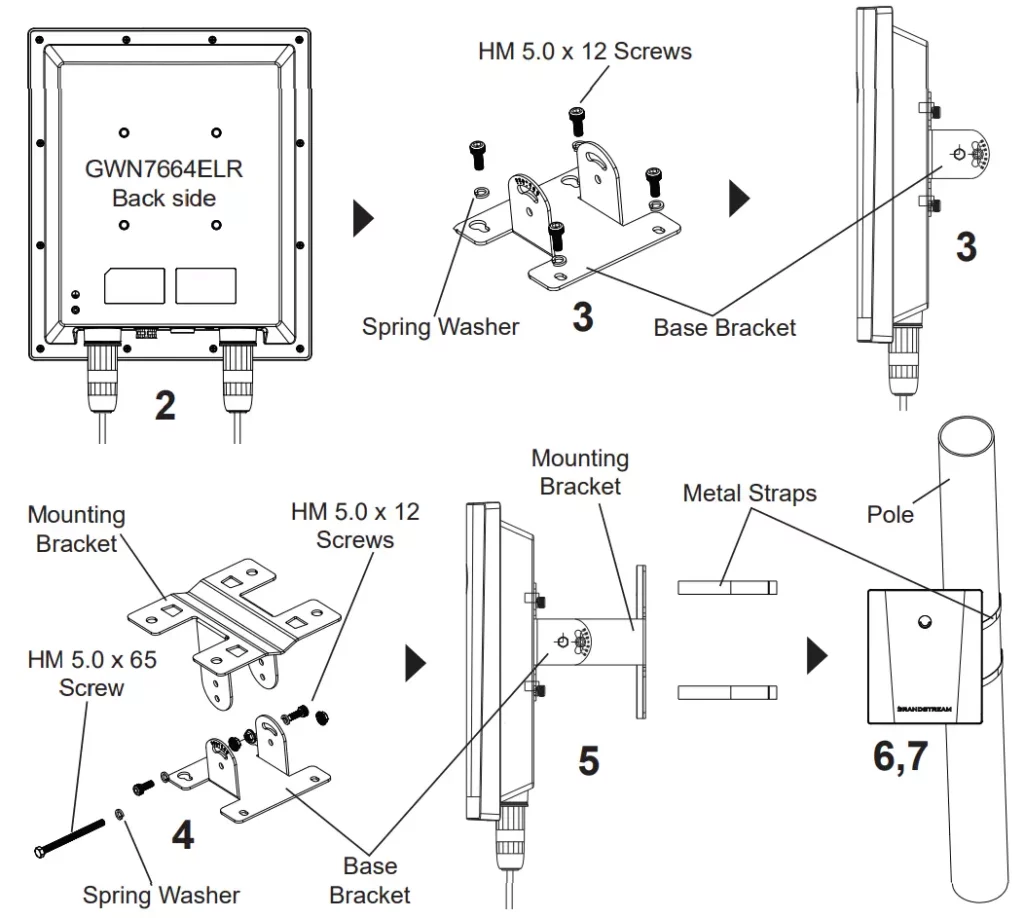

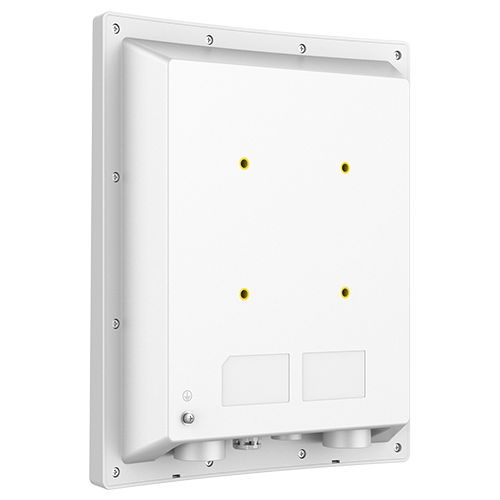

Fixe o Suporte Base (Base Bracket) na parte traseira do AP usando os parafusos (HM 5.0 x 12).

Faça quatro furos na parede usando o suporte de montagem como gabarito. Fixe o suporte de montagem com parafusos de expansão.

Deslize as tiras de metal pela parte traseira do suporte base. Enrole a tira ao redor do poste e use uma chave de fenda para apertar.

Monte o Suporte Base e o Suporte de Montagem juntos e fixe o AP na parede ou poste.

Indica que a unidade foi provisionada com sucesso.

Indica que a atualização de firmware está em andamento.

Indica que a unidade não foi provisionada.

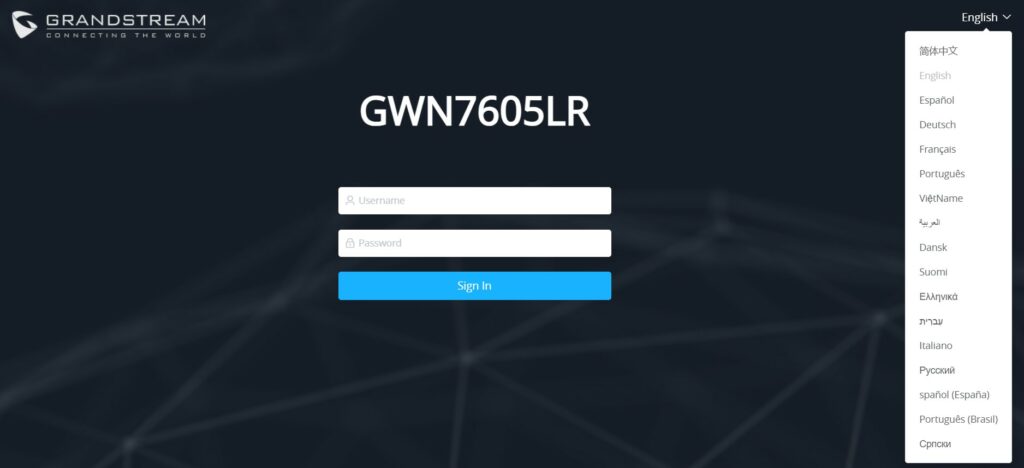

Acesse o AP digitando o endereço MAC no navegador: https://gwn_.local.

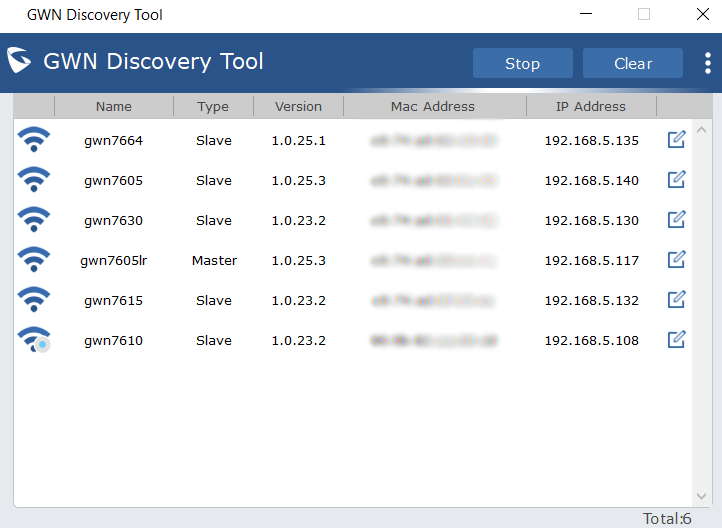

Use o GWN Discovery Tool para escanear e gerenciar o AP na rede local, visualizando MAC, IP e versão de firmware.

Certifique-se de que o computador esteja conectado à mesma rede local que o GWN7660ELR.

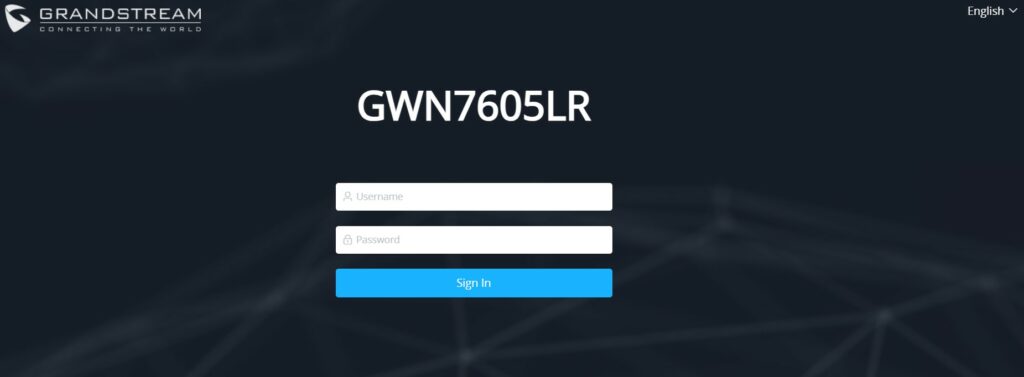

Abra um navegador e digite o URL usando o endereço IP ou o MAC do dispositivo: http(s)://IP_Address ou https://gwn_.local.

O nome de usuário padrão é "admin". A senha padrão é a *Wi-Fi Password* exclusiva impressa no adesivo na parte traseira da unidade.

O acesso à interface web será bloqueado por 15 minutos após 5 falhas de login.

Após configurar ou alterar, clique em "Salvar" e depois no botão de "Aplicar Alterações" no menu superior.

O modo Master permite que o GWN7660ELR atue como um controlador, gerenciando outros APs GWN76xx de forma centralizada.

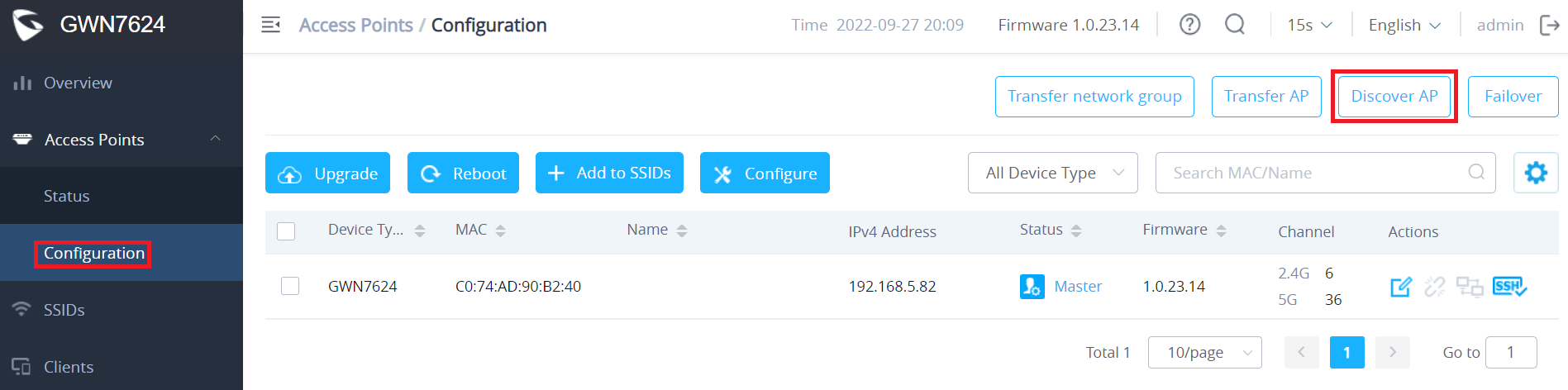

No Master, vá em Access Points → Configuration e clique em "Discover" para encontrar APs na mesma rede para pareamento.

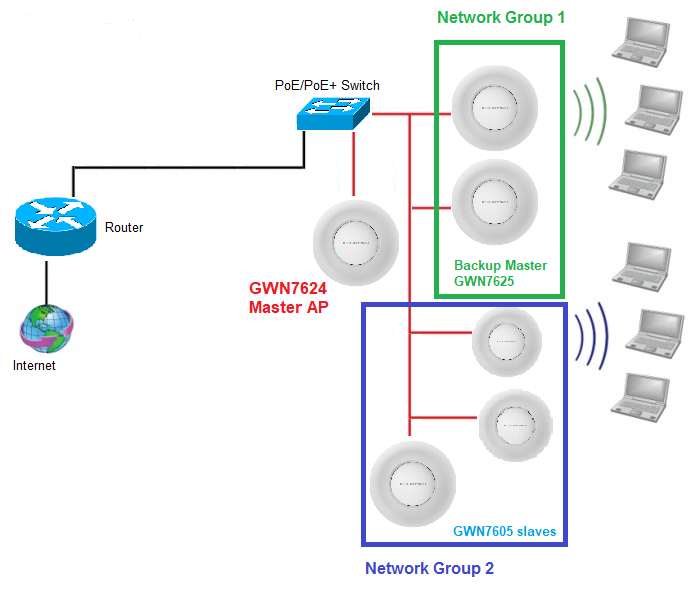

Para redundância, um AP Slave pode ser especificado como Master de Failover. Ele assumirá o controle se o Master principal cair.

Durante o modo Failover, acesse a interface web do Slave usando o nome de usuário especial failover e a senha de administrador do Master.

O administrador pode transferir a função de Master para qualquer AP Slave, que passará a gerenciar todos os APs pareados.

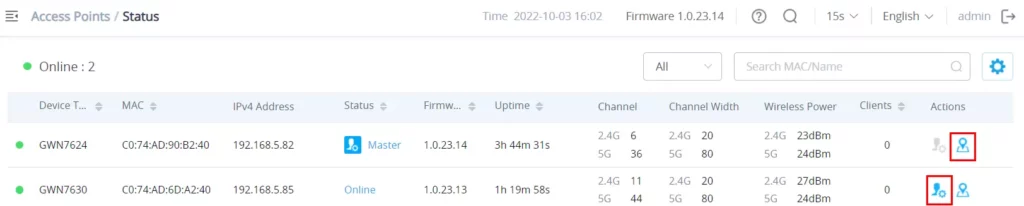

Na página **Status**, clique no ícone de localização para fazer o LED do AP piscar em branco, facilitando a identificação física.

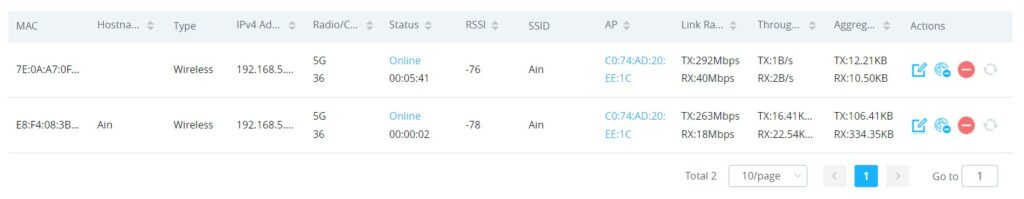

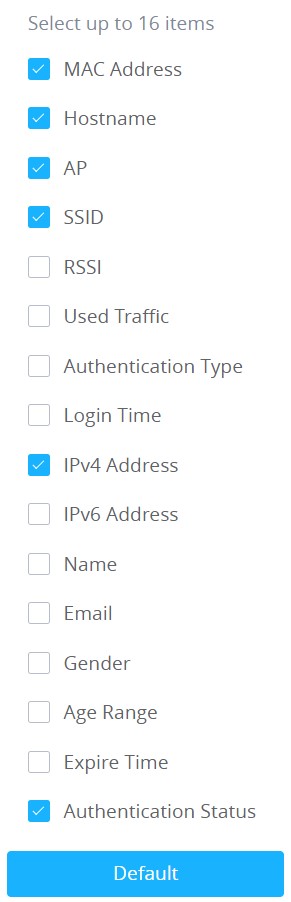

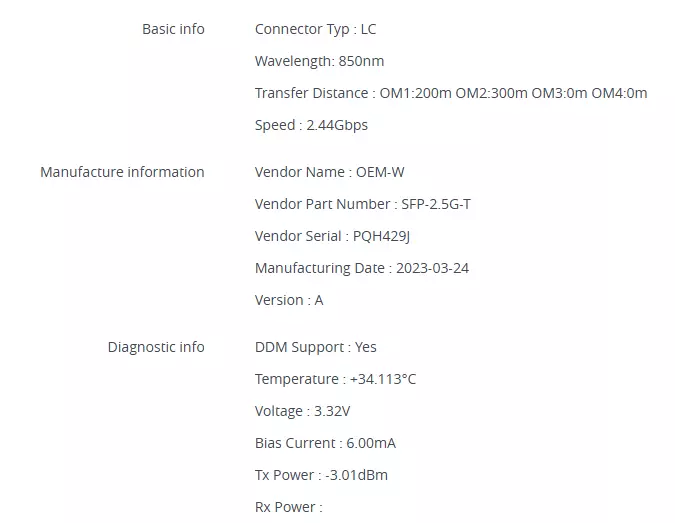

Clique no AP desejado para ver informações detalhadas, como versão de firmware, endereço IP, Uptime e clientes conectados.

A aba **Debug** fornece ferramentas como Core Files (arquivos de despejo de memória), Ping/Traceroute e Captura de Tráfego para diagnóstico.

Na aba **Configuration**, selecione um AP e clique em "Configure" para ajustar configurações específicas, como nome do dispositivo, IP fixo e LEDs.

Para restaurar as configurações de fábrica de um AP Slave, selecione-o e clique no botão de Reset.

O GWN7660ELR suporta até 32 SSIDs no total, sendo 16 por rádio (2.4GHz e 5GHz).

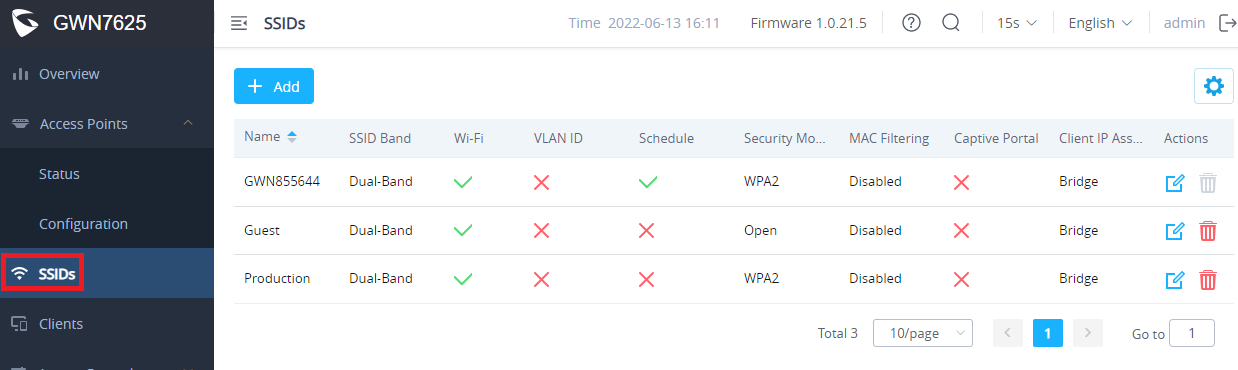

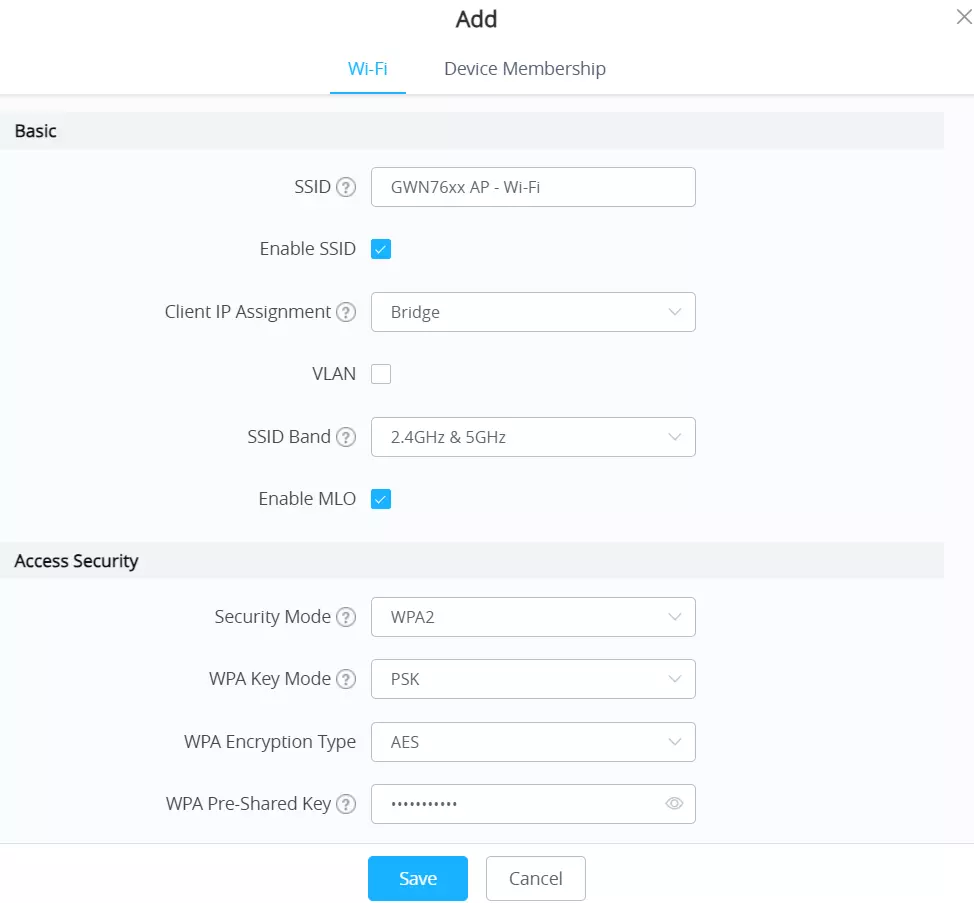

Acesse SSIDs e clique em "Add" para criar um novo SSID. Defina o nome e habilite o SSID.

Selecione a banda Wi-Fi que o AP utilizará para este SSID: 2.4GHz ou 5GHz.

Defina o modo de segurança (ex: WPA2, WPA3) e a chave pré-compartilhada (PSK) para autenticação (8-63 caracteres ASCII).

Na aba **Device Membership**, adicione ou remova os APs pareados que transmitirão este SSID.

Configure o Band Steering para direcionar clientes dual-band para a banda 5GHz (prioridade) ou balancear entre 2.4GHz e 5GHz.

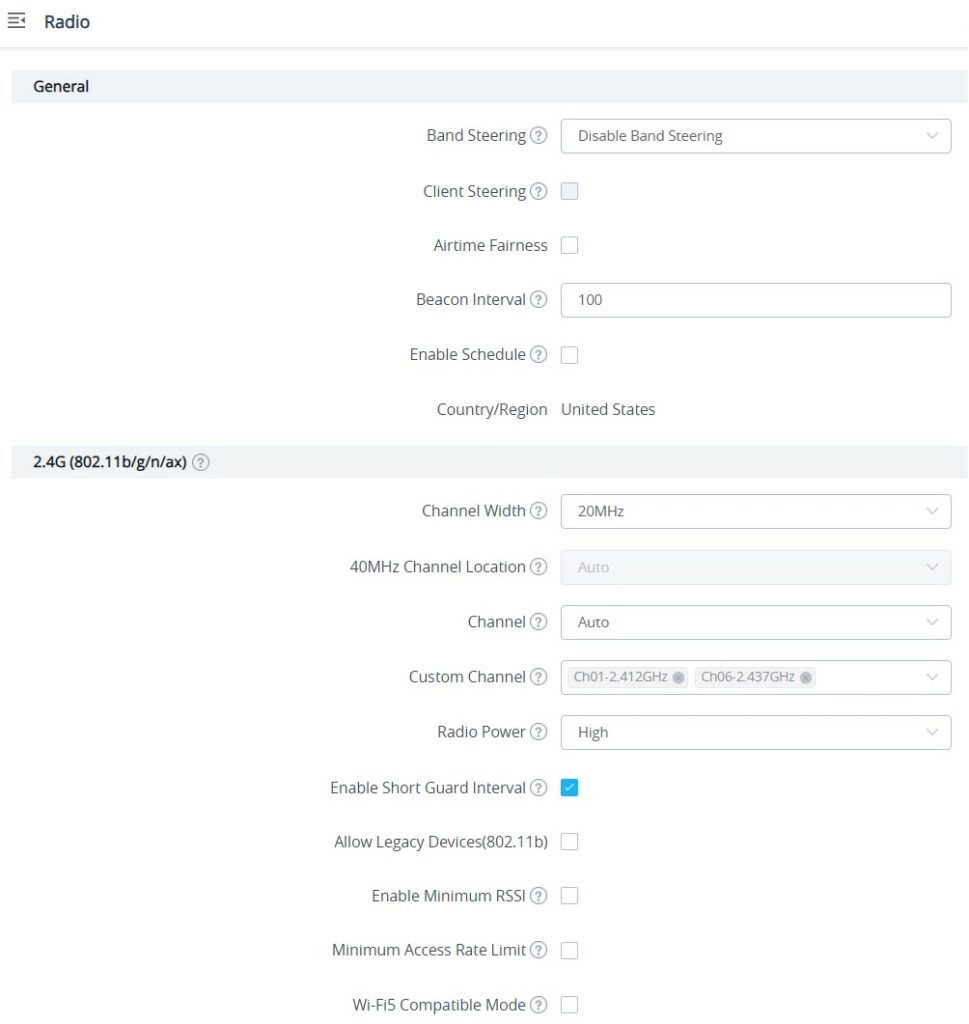

Escolha a Largura do Canal (Channel Width). Canais mais largos (ex: 160MHz) oferecem maior velocidade, mas podem ter mais interferência.

Defina o Canal de trabalho para cada rádio. Pode ser **Auto** ou **Dynamically Assigned by RRM** (Gerenciamento de Recursos de Rádio).

Ajuste a Potência do Rádio (Radio Power) para controlar o tamanho da célula de cobertura: Low, Medium, High, Custom, Dynamically Assigned by RRM ou Auto.

Habilite o RSSI Mínimo para garantir a qualidade da conexão, forçando clientes com sinal fraco a se reconectarem a um AP melhor.

Crie regras de Firewall para permitir ou negar o tráfego de saída dos clientes com base em protocolo, SSID e destino.

Crie regras para controlar o tráfego de entrada, especificando protocolo, política (Permitir/Negar) e origem (IP Particular, Rede Particular ou Todos).

Habilite a Defesa contra Ataque ARP para proteger clientes contra spoofing de endereços MAC, vinculando o endereço MAC a um endereço IP.

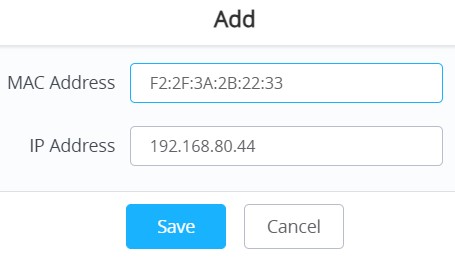

Na aba **IP-MAC Binding**, adicione manualmente uma vinculação de endereço IP e MAC para clientes específicos.

A Defesa contra Ataque ND (Neighbor Discovery) é o recurso equivalente para endereços IPv6.

Crie e gerencie pools de servidor DHCP que serão mapeados para o SSID usando a tag VLAN.

O recurso NAT Pool permite que o AP atue como um roteador leve, definindo um pool de endereços IP para os clientes Wi-Fi.

Use o DHCP Estático para vincular endereços IP fixos a clientes específicos (MAC Address) dentro do pool DHCP.

O GWN7660ELR suporta L2TPv3 para tunelamento de tráfego Layer 2 sobre redes IP, atuando como um LAC (L2TP Access Concentrator).

Para adicionar um túnel L2TPv3, defina o Tipo de Encapsulamento (UDP, IP), Endereço do Servidor Remoto e IDs de Túnel/Sessão.

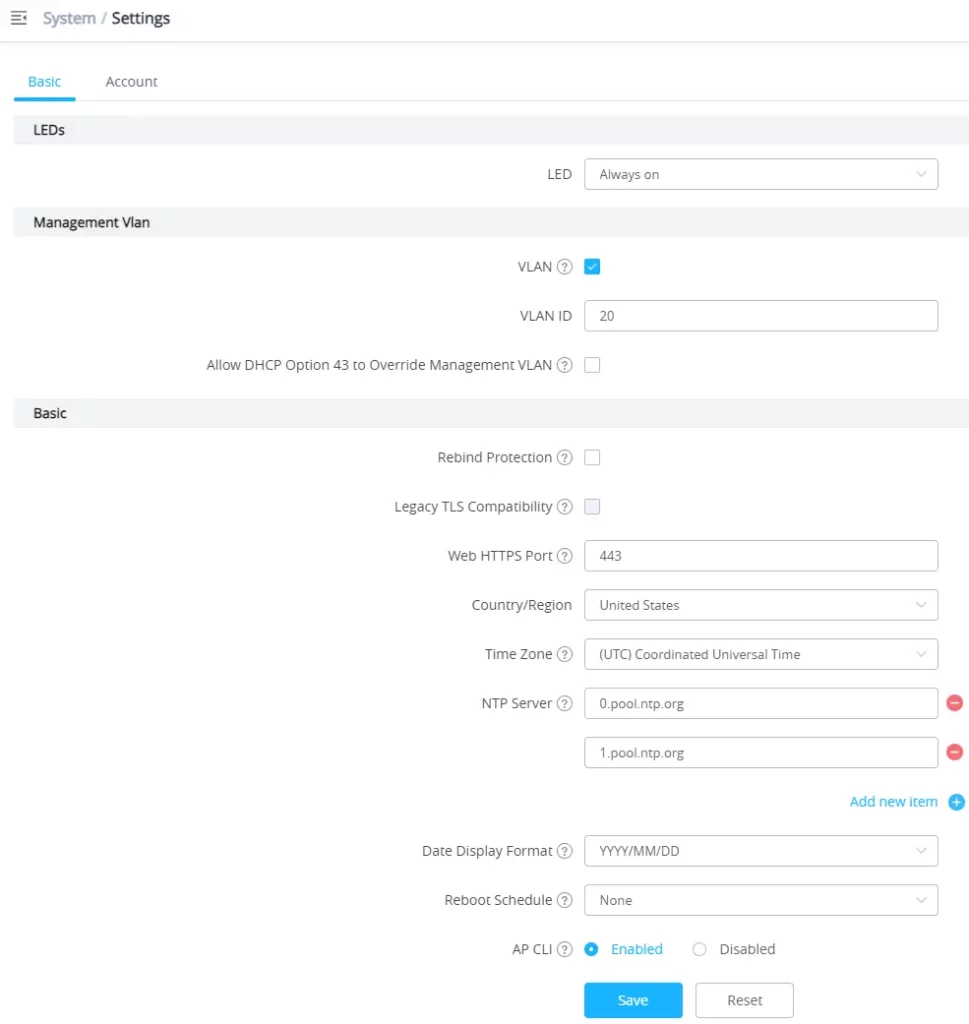

Habilite e especifique o ID da VLAN para o tráfego de gerenciamento. O AP obterá o IP a partir desta VLAN.

Configure o Fuso Horário, Servidor NTP e o formato de exibição de data.

Habilite ou desabilite o acesso de administrador à Interface de Linha de Comando (CLI) do GWN via SSH.

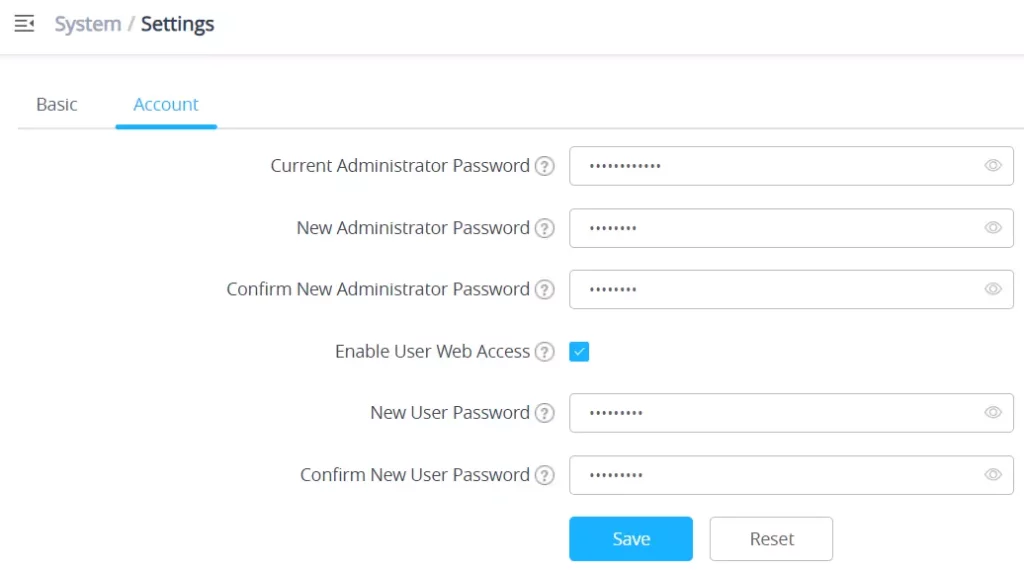

Na aba **Account**, altere a senha do administrador. O campo é sensível a maiúsculas/minúsculas e tem comprimento máximo de 32 caracteres.

Habilite o acesso à interface web para contas de usuário não-administrador (username: user).

Configure o URL/Endereço IP do servidor TFTP/HTTP/HTTPS para atualização de firmware.

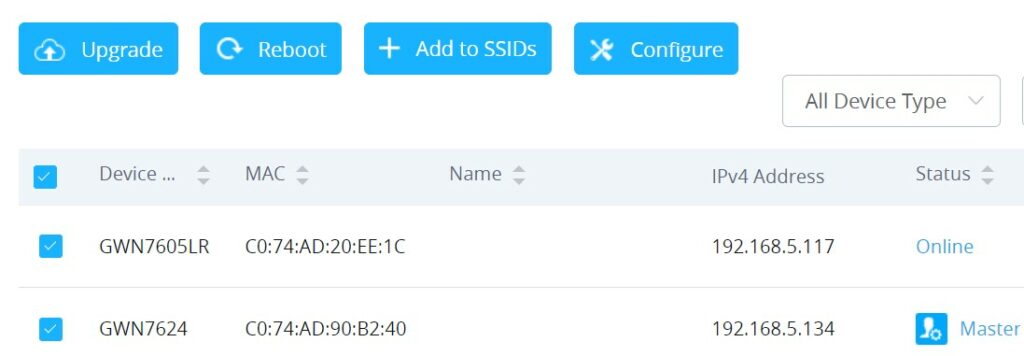

No Master Controller, selecione os APs Slave e clique no botão de Upgrade para iniciar a atualização.

Ao atualizar múltiplos APs, escolha "Sequential" para atualizar um por um, reduzindo a interrupção do serviço Wi-Fi.

Configure o hostname ou endereço IP de um servidor Syslog remoto para despejar informações de log do GWN7660ELR.

Baixe o arquivo de configuração localmente para fins de backup e restauração.

A restauração para os padrões de fábrica apagará todas as informações de configuração do AP. Faça um backup das configurações importantes antes de prosseguir.

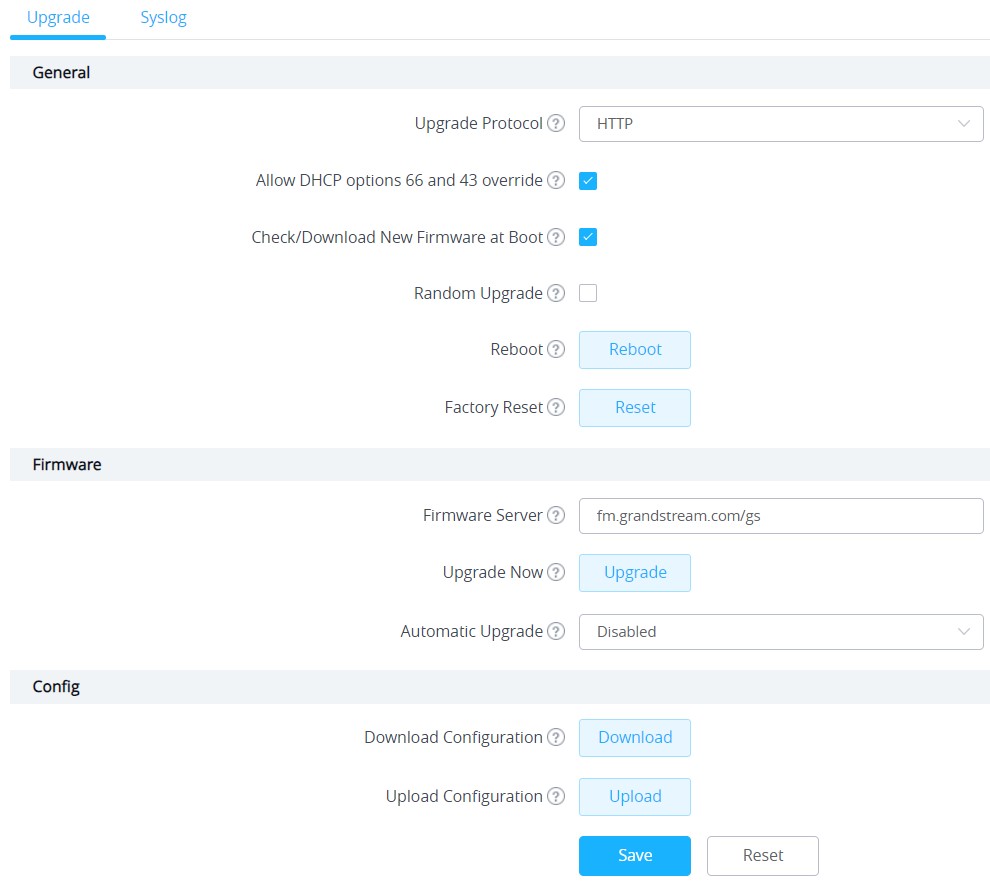

Reinicie o dispositivo através da interface web em System → Maintenance → Upgrade clicando no botão de Reinicialização.

O botão de Restauração de Fábrica restaurará todas as opções do GWN7660ELR para as configurações padrão.

Pressione e segure o pinhole de **RESET** por 7 segundos para restaurar as configurações de fábrica.

O GWN7660ELR será reinicializado após a restauração bem-sucedida da configuração ou do reset de fábrica.
