Grandstream GWN7660E - Guia do Usuário

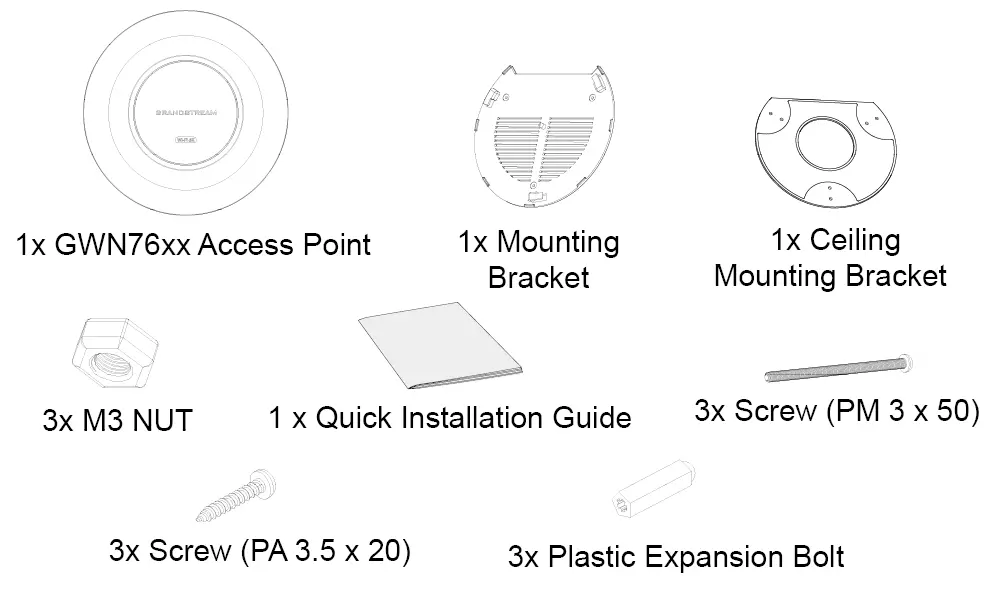

GWN7660E Wireless AP.

Suporte de montagem (1) e Suporte de montagem em teto (1).

Parafusos e buchas de expansão plásticas necessários para a instalação.

Guia de Instalação Rápida (1).

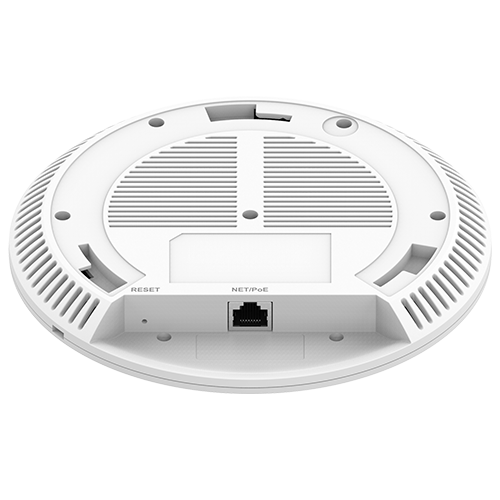

Porta RJ45 Ethernet (10/100/1000Mbps) com detecção automática, suportando entrada PoE/PoE+.

Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

O GWN7660E possui 3 LEDs tricolores para rastreamento do dispositivo e indicação de status.

LED azul sólido: A unidade foi provisionada com sucesso.

Verde piscando: Atualização de firmware em andamento. Vermelho sólido: Falha na atualização.

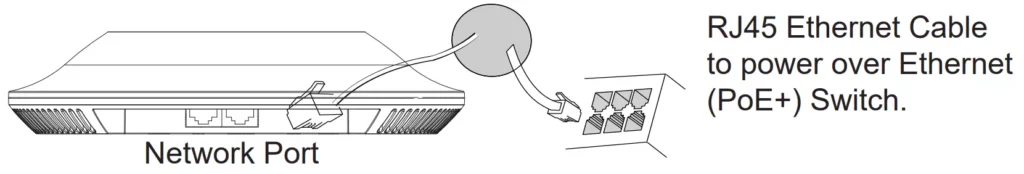

Conecte uma extremidade de um cabo Ethernet RJ-45 à porta NET/PoE da unidade GWN7660E.

Conecte a outra extremidade a uma porta LAN em sua rede. O GWN7660E deve ser alimentado usando um switch PoE (802.3af) ou PoE+ (802.3at) através da porta NET/PoE.

Aguarde o GWN7660E inicializar e obter um endereço IP do servidor DHCP.

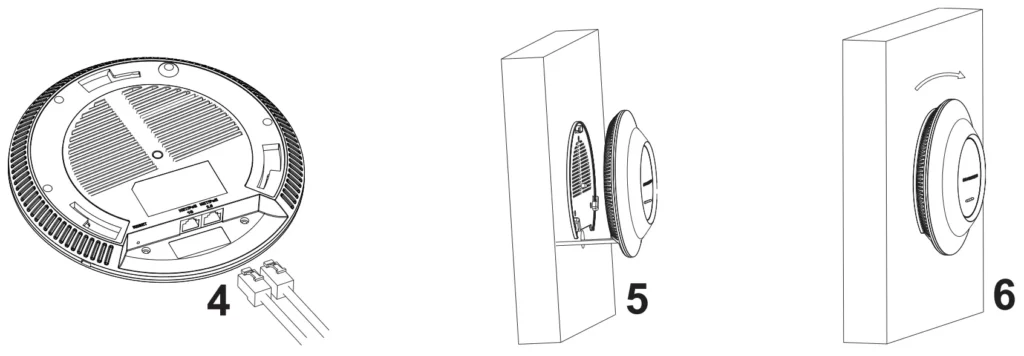

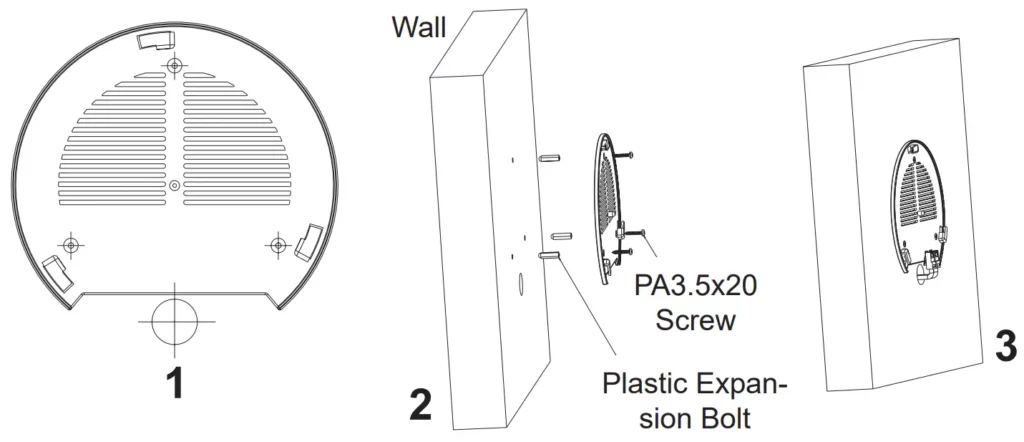

Posicione o suporte de montagem na parede (seta para cima), marque os furos (5.5mm), insira as buchas e fixe o suporte com parafusos.

Alinhe a seta no AP com a seta na aba de travamento do suporte. Gire o GWN7660E no sentido horário até que ele se encaixe e trave no lugar.

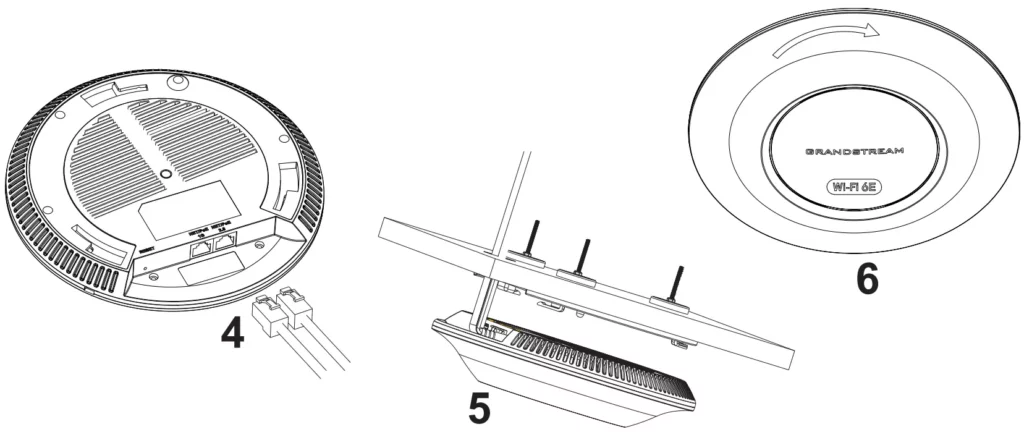

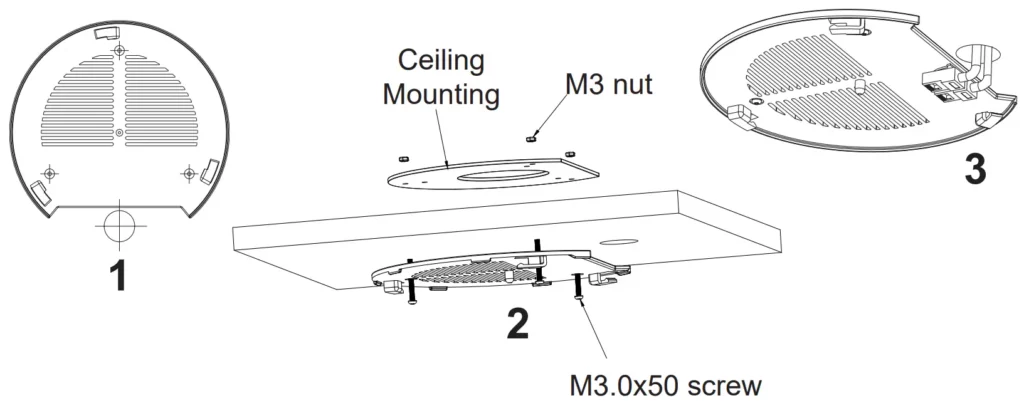

Remova a placa do teto. Centralize a placa de apoio, marque os furos e insira os parafusos através do suporte de montagem.

Alinhe a seta do AP com a seta do suporte. Gire o GWN no sentido horário até travar. A montagem no teto é recomendada para desempenho ideal de cobertura.

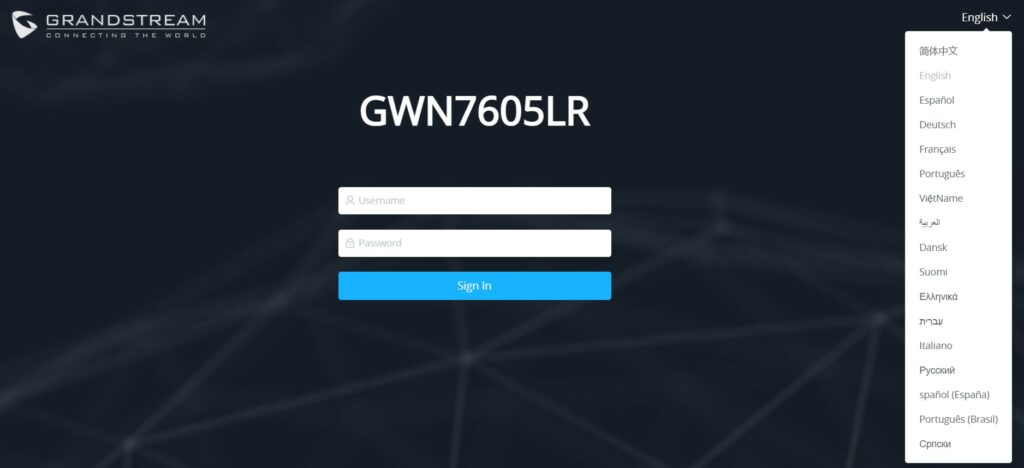

Localize o endereço MAC na etiqueta do dispositivo. Em um computador na mesma rede, digite no navegador: https://gwn_<mac>.local.

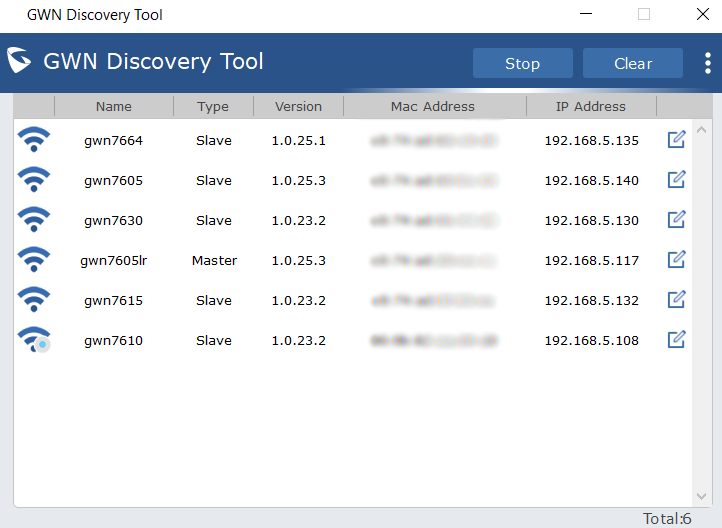

Baixe e instale a Ferramenta de Descoberta GWN. Abra o aplicativo, selecione a interface de rede e clique em "Scan" (Escanear).

A ferramenta exibirá o MAC, IP e versão do firmware. Clique em "Manage Device" (Gerenciar Dispositivo) ou digite o endereço IP exibido no seu navegador.

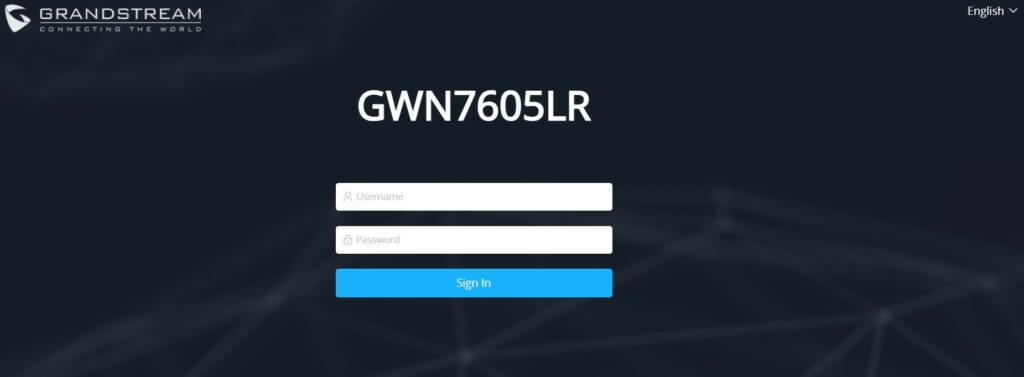

Abra um navegador e digite a URL usando o endereço MAC (https://gwn_<mac>.local) ou o endereço IP do dispositivo.

O nome de usuário padrão é sempre admin. A senha é a Senha Wi-Fi padrão exclusiva, impressa na etiqueta MAC na parte traseira da unidade.

O acesso à interface web será bloqueado por 15 minutos após 5 tentativas de login malsucedidas.

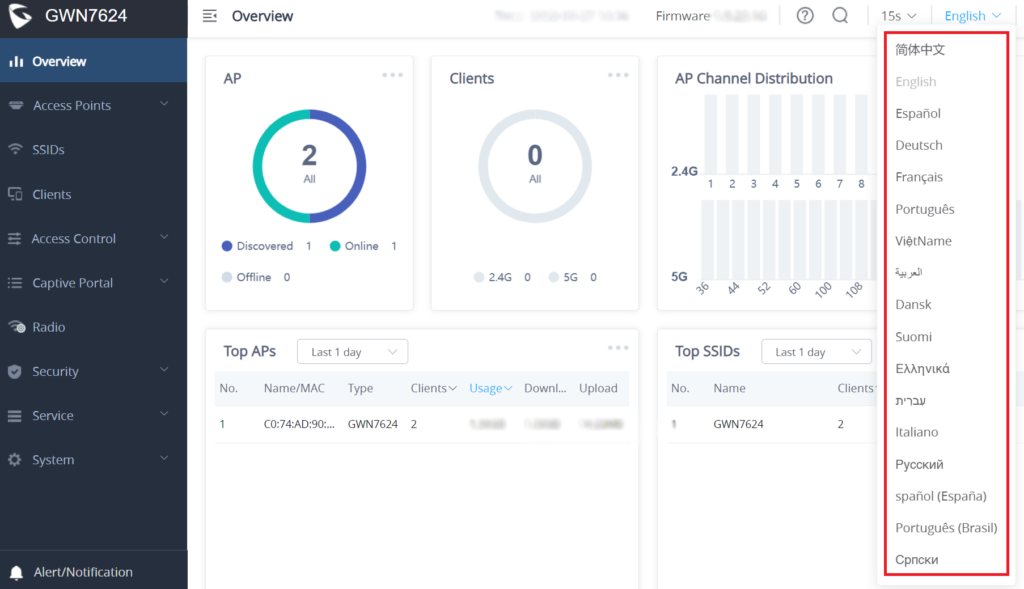

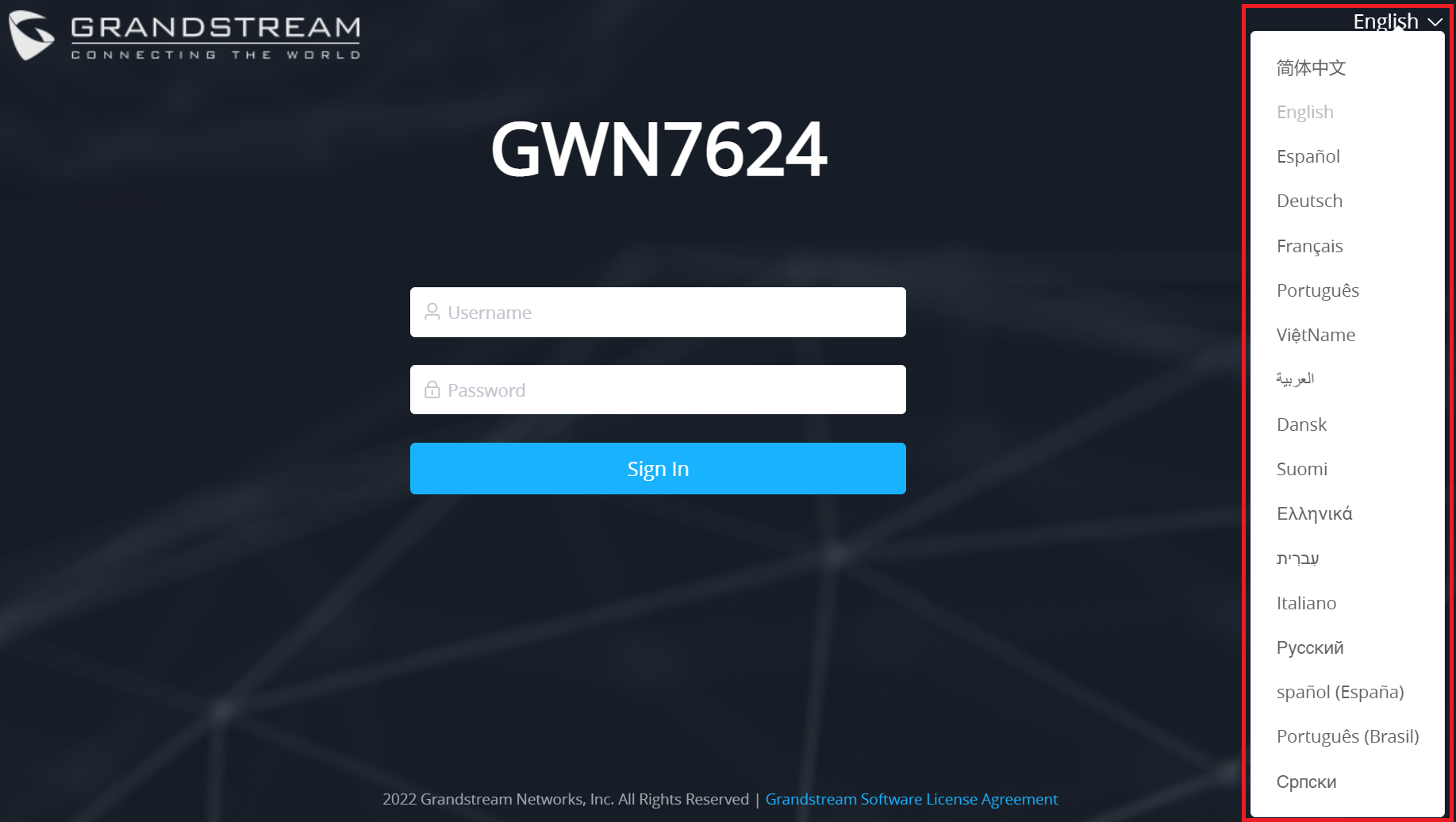

A interface suporta 17 idiomas. Você pode selecionar o idioma desejado no canto superior direito da tela de login ou após o acesso.

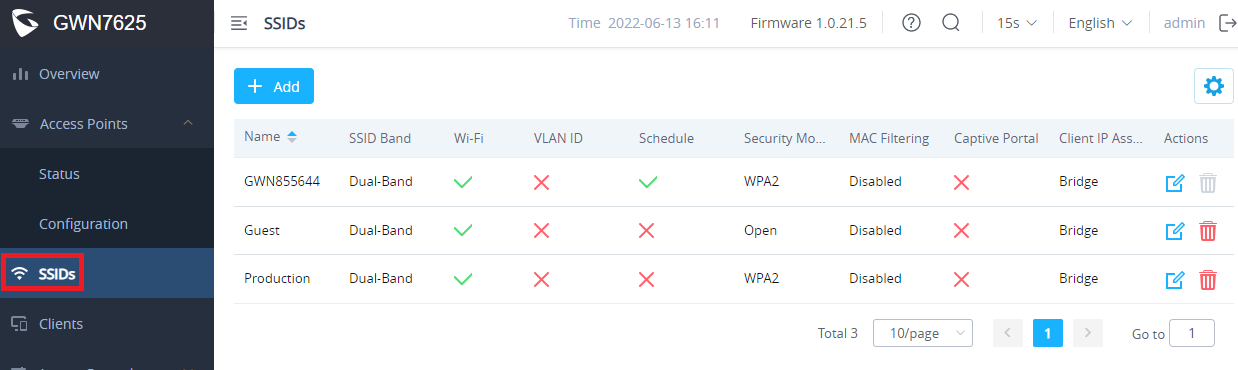

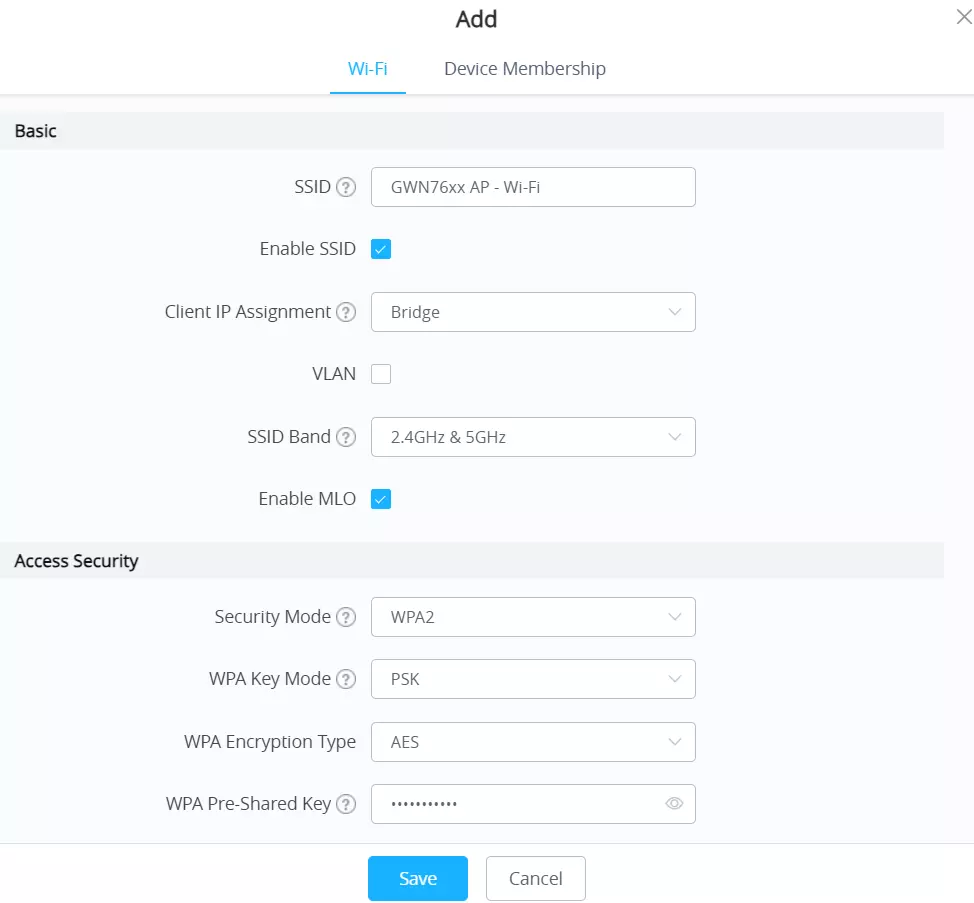

O GWN7660E suporta até 32 SSIDs no total, sendo 16 por rádio (2.4GHz e 5GHz).

Pode ser configurado como **Bridge** (transparente) ou **NAT** (clientes recebem IPs de um pool NAT especificado).

Configure o modo de criptografia (WEP, WPA/WPA2-PSK, WPA3, etc.) e a chave de acesso (WPA Pre-Shared Key).

Inclui ocultar o SSID e configurar o **Client Isolation** (Isolamento de Cliente) para bloquear a comunicação entre clientes, útil para redes de convidados.

Clique no ícone de edição para verificar o status do cliente e modificar configurações básicas, como o nome do dispositivo.

Clique no ícone de bloqueio para impedir que o endereço MAC de um cliente se conecte ao SSID da zona.

Clique no ícone de liberação para liberar a concessão de IP de um cliente Wi-Fi offline.

Você pode personalizar os itens exibidos na página de Clientes, como taxa de dados, uso e tempo de conexão.

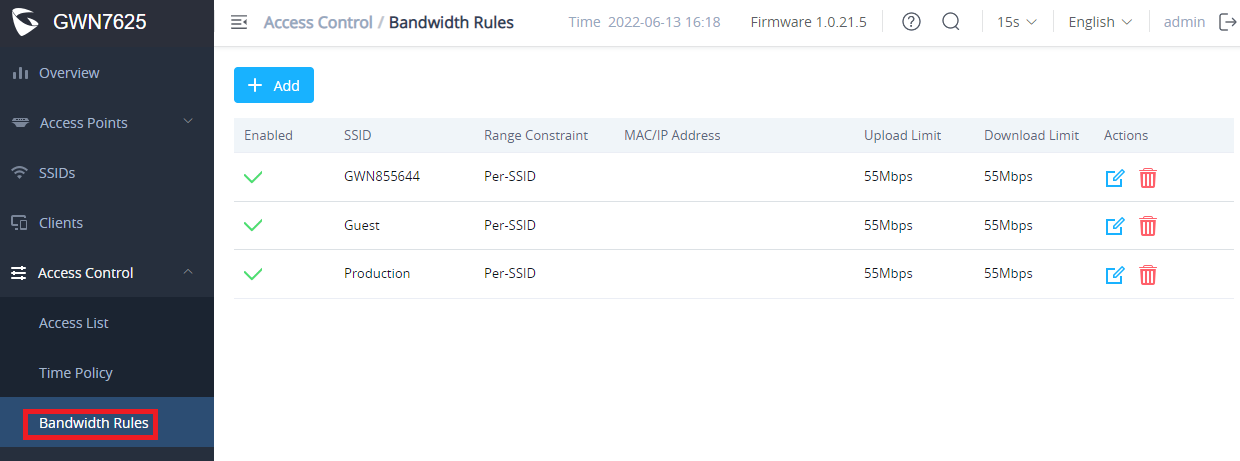

Permite limitar a utilização da largura de banda por SSID ou por cliente específico (endereço MAC ou endereço IP).

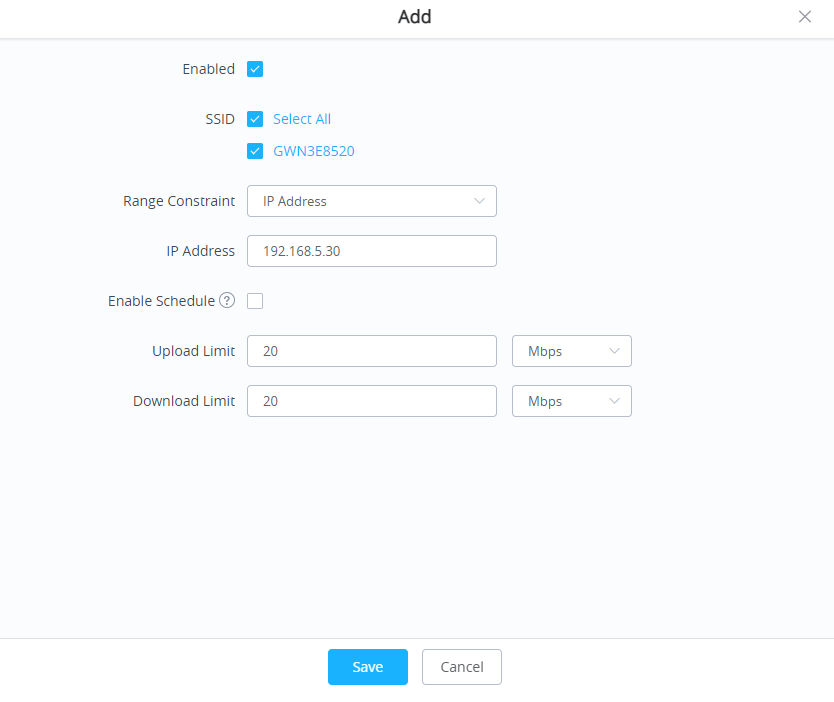

Escolha o tipo de restrição: Por SSID, Por Usuário (cliente), Por Endereço MAC ou Por Endereço IP.

Especifique o limite máximo de largura de banda para upload e download, utilizando Kbps ou Mbps.

Habilite esta opção para aplicar a regra de largura de banda somente durante um período de tempo agendado.

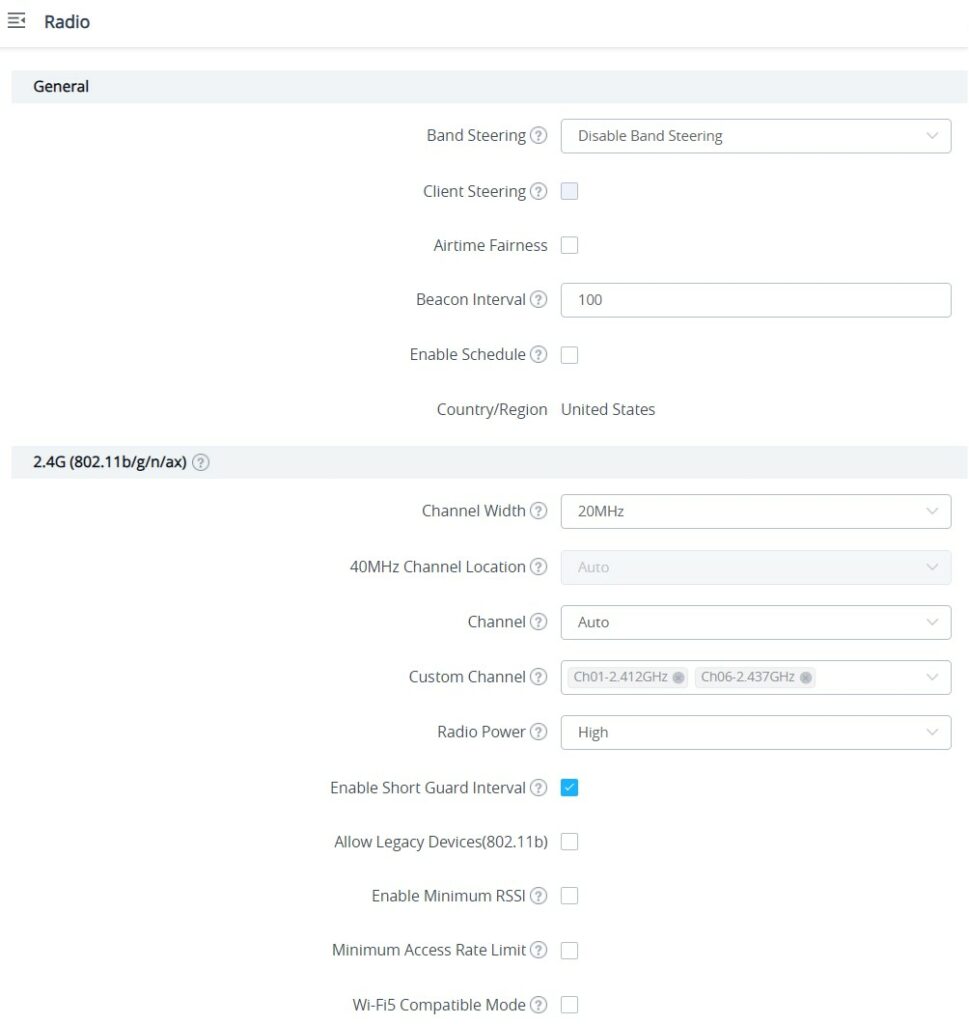

Redireciona clientes dual-band para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro. Opções: Desabilitar, 2G em Prioridade, 5G em Prioridade ou Balancear.

Ajuda os clientes Wi-Fi a fazer roaming para outros APs dentro da mesma rede, melhorando a mobilidade.

Especifique o limite de RSSI (em dBm) antes que os clientes sejam direcionados para outro AP. Varia de -80 a -65.

Permite que clientes mais rápidos tenham mais tempo de antena do que clientes mais lentos, otimizando o throughput geral.

Escolha a largura do canal (20, 40, 80 ou 160 MHz). Canais mais largos oferecem maior velocidade, mas 20 MHz é sugerido em ambientes de alta densidade.

Selecione o canal de trabalho (Auto ou Atribuído Dinamicamente por RRM). O RRM ajusta o canal dinamicamente para reduzir interferência.

Defina a potência do rádio (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Auto), dependendo da distância e aplicação desejada.

Se ativado, o rádio mudará para o modo Wi-Fi 5 para resolver problemas de compatibilidade com dispositivos mais antigos que não suportam bem o Wi-Fi 6, desativando funções relacionadas ao Wi-Fi 6.

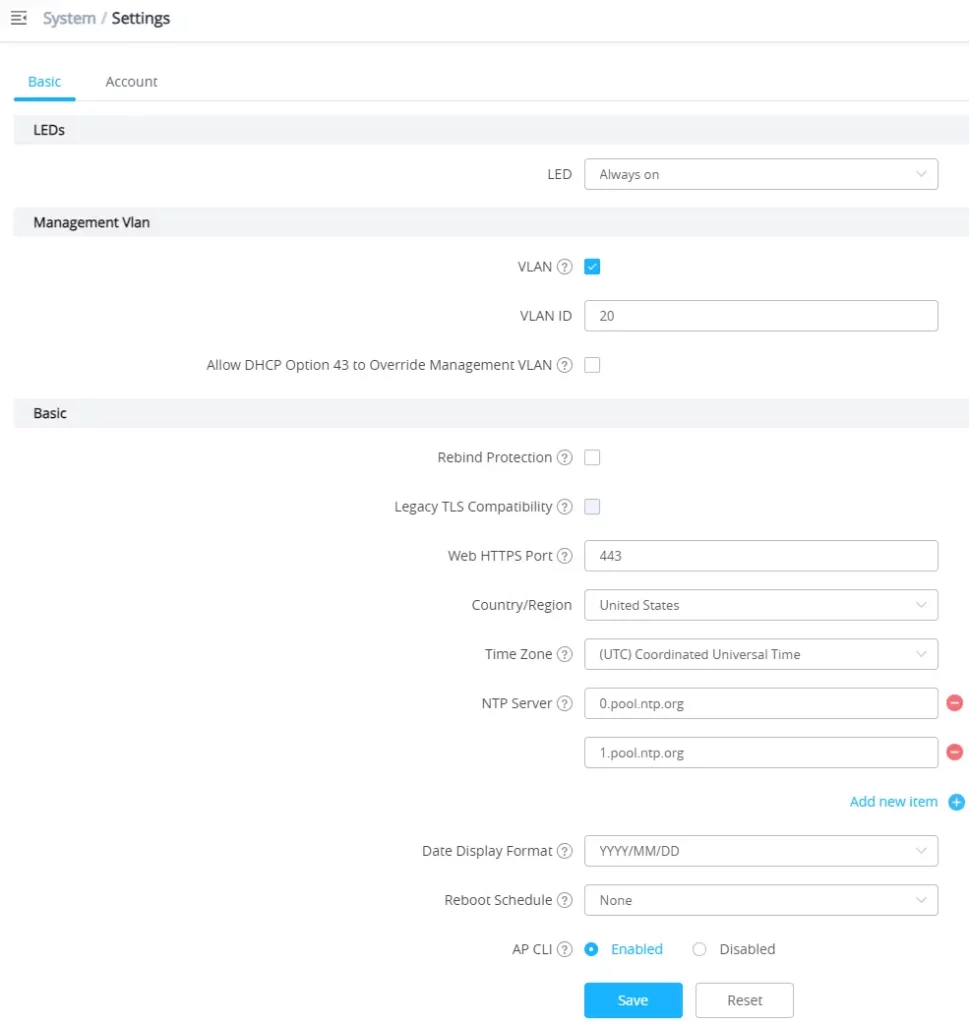

Habilita ou desabilita a marcação VLAN para tráfego de gerenciamento. Se ativado, o AP obterá o IP a partir desta VLAN.

Configure o fuso horário e os servidores NTP (padrão: 129.6.15.28) para que o dispositivo obtenha a data e hora corretas.

Configure o status do indicador LED do dispositivo: Sempre Ligado, Sempre Desligado ou Agendado (usando um perfil de agendamento).

Habilita ou desabilita o acesso de administrador à Interface de Linha de Comando (CLI) do GWN via SSH.

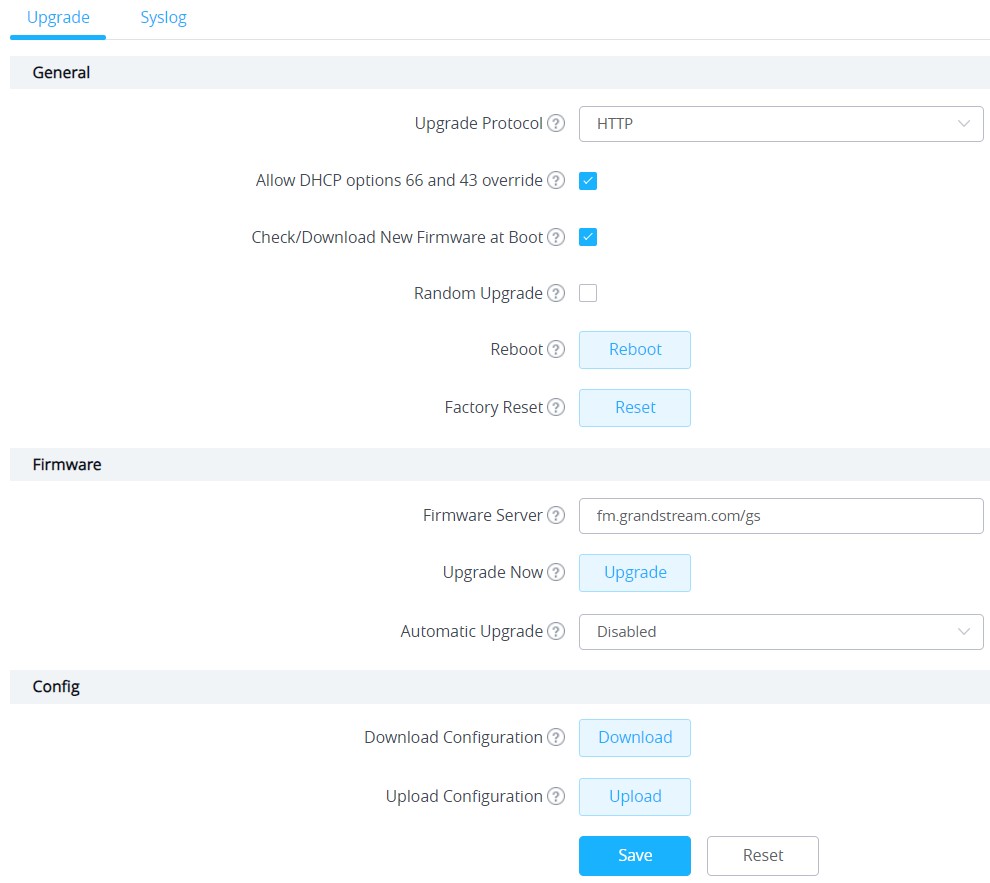

O GWN7660E pode ser atualizado via TFTP/HTTP/HTTPS. Configure a URL/Endereço IP do servidor de firmware (pode ser FQDN ou IP).

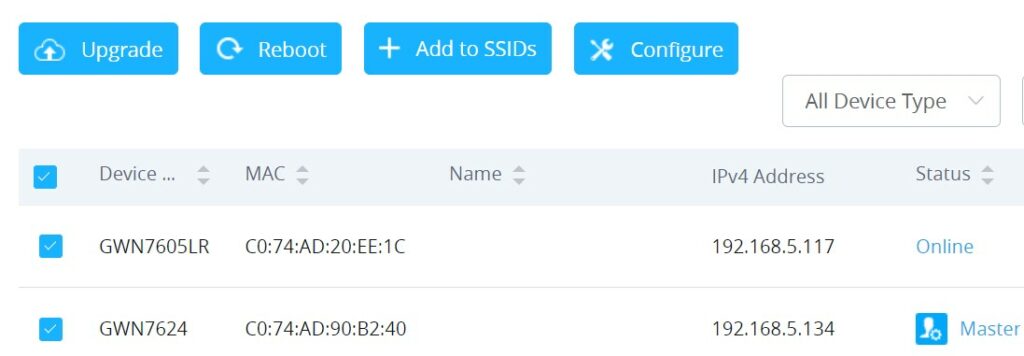

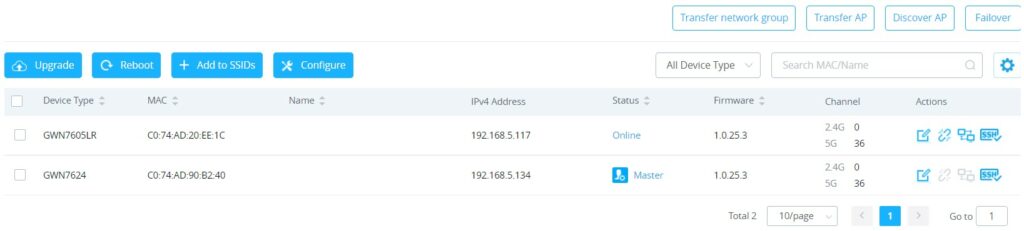

Ao atualizar múltiplos APs escravos, escolha "Sequential" (Sequencial) para que eles atualizem um por um, evitando interrupção total do serviço Wi-Fi.

Baixe o arquivo de configuração do GWN7660E para fins de backup em Web GUI → Sistema → Manutenção → Atualização.

Carregue um arquivo de configuração salvo anteriormente. O GWN7660E será reiniciado após a restauração bem-sucedida.

Você pode reiniciar o dispositivo através da interface web em Web GUI → Sistema → Manutenção → Atualização.

O botão de Restauração de Fábrica apagará todas as configurações e restaurará as opções padrão do GWN7660E.

Pressione o botão RESET (pinhole) por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

Certifique-se de fazer backup de todas as configurações importantes antes de realizar a restauração de fábrica.
