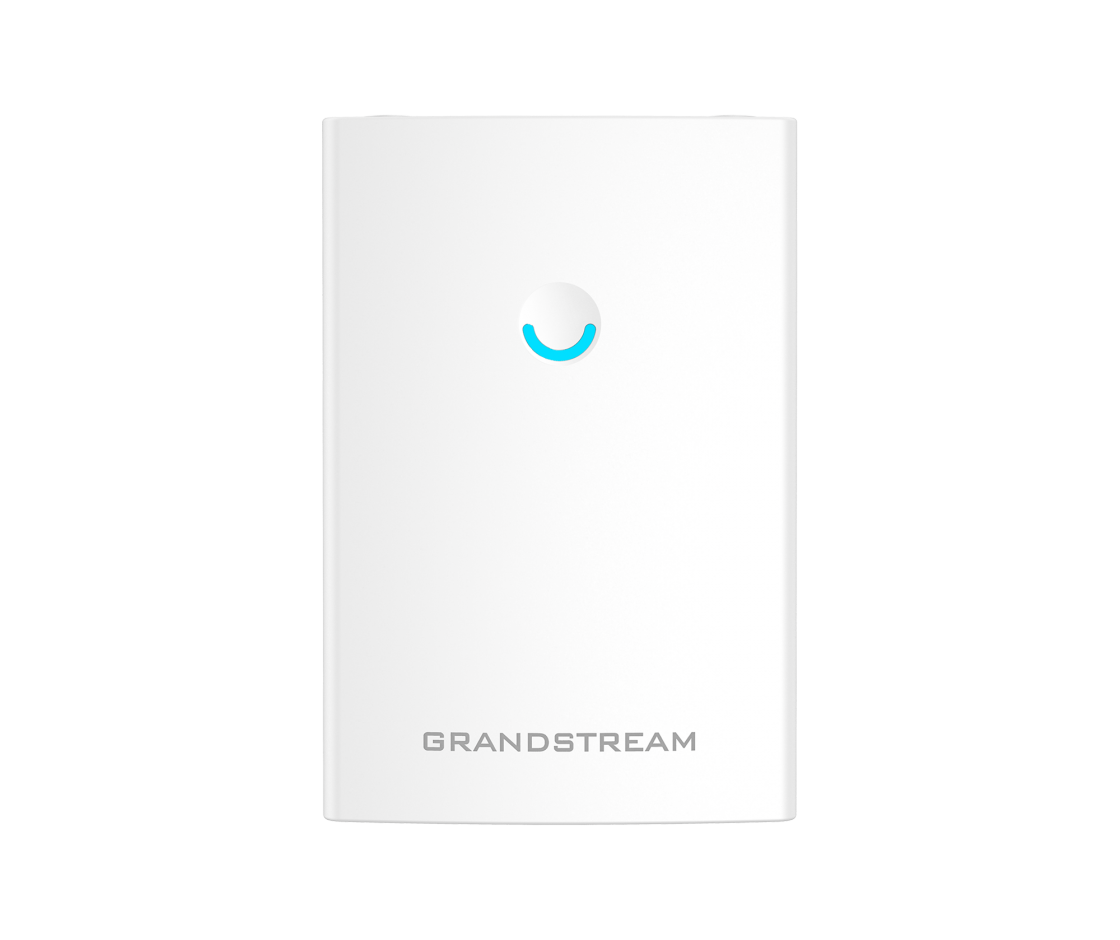

Grandstream GWN7630LR - Guia do Usuário

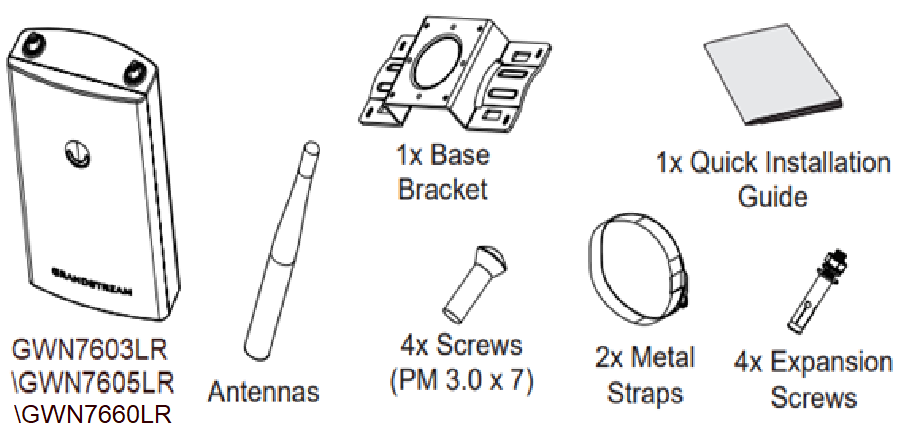

O Ponto de Acesso GWN7630LR. (1 unidade)

Quatro (4) antenas destacáveis/trocáveis.

Um (1) suporte base.

Quatro (4) parafusos para fixação.

Quatro (4) parafusos de expansão.

Duas (2) cintas metálicas (para montagem em poste).

Um (1) Guia de Instalação Rápida.

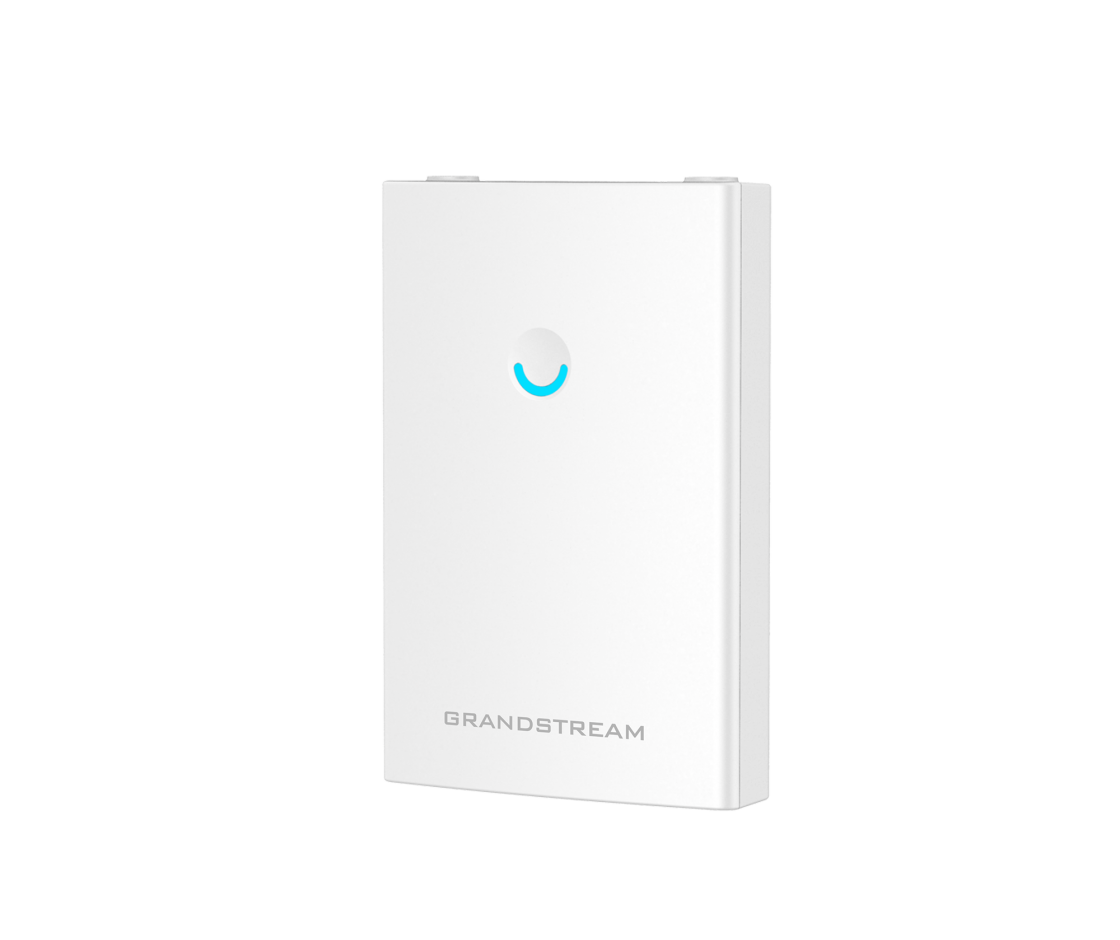

Um LED tricolor para rastreamento do dispositivo e indicação de status.

Duas portas Ethernet RJ45 (10/100/1000 Mbps) com detecção automática, suportando PoE/PoE+.

Pinhole de Reset. Pressione por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

Quatro conectores para as antenas omnidirecionais de banda dupla destacáveis.

Suporta alimentação PoE 802.3af/802.3at. Consumo máximo de 16,5W.

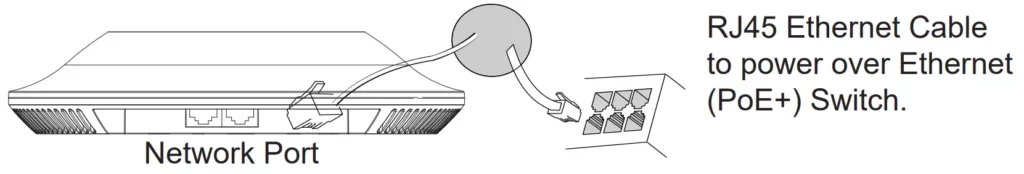

Conecte uma extremidade do cabo Ethernet RJ-45 à porta NET ou PoE/NET do GWN7630LR.

Conecte a outra extremidade do cabo a uma porta LAN da sua rede. Use um switch PoE/PoE+ (802.3af/802.3at) para alimentar o GWN7630LR.

Aguarde o GWN7630LR inicializar e adquirir um endereço IP do servidor DHCP.

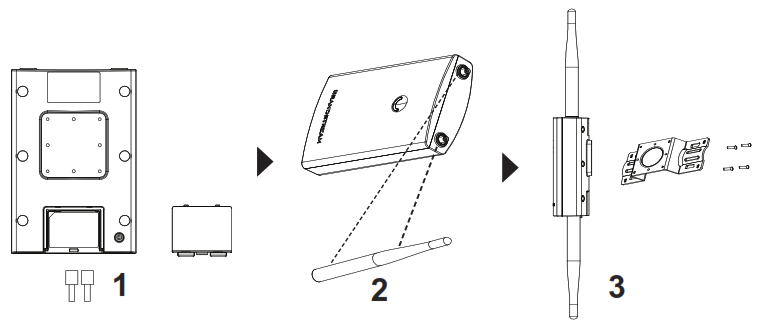

Conecte cada uma das quatro antenas ao seu respectivo conector, girando no sentido horário.

Fixe o Suporte Base na parte traseira do GWN7630LR usando os parafusos (PM 3.0×7) fornecidos.

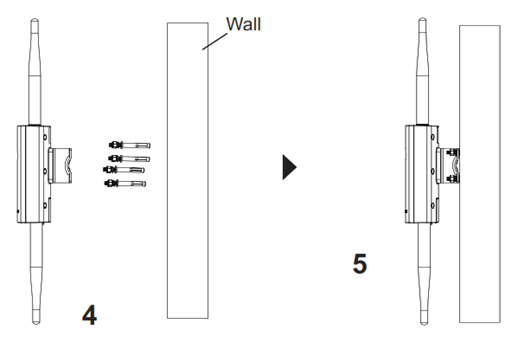

Perfure quatro furos na parede usando o suporte base como referência. Em seguida, fixe um parafuso de expansão em cada furo.

Fixe o ponto de acesso GWN7630LR prendendo o Suporte Base na parede com os parafusos de expansão.

O dispositivo possui capacidade de proteção IP66 contra intempéries quando instalado verticalmente.

Certifique-se de que o cabo Ethernet (RJ45) esteja conectado à porta correta do GWN7630LR antes de finalizar a montagem.

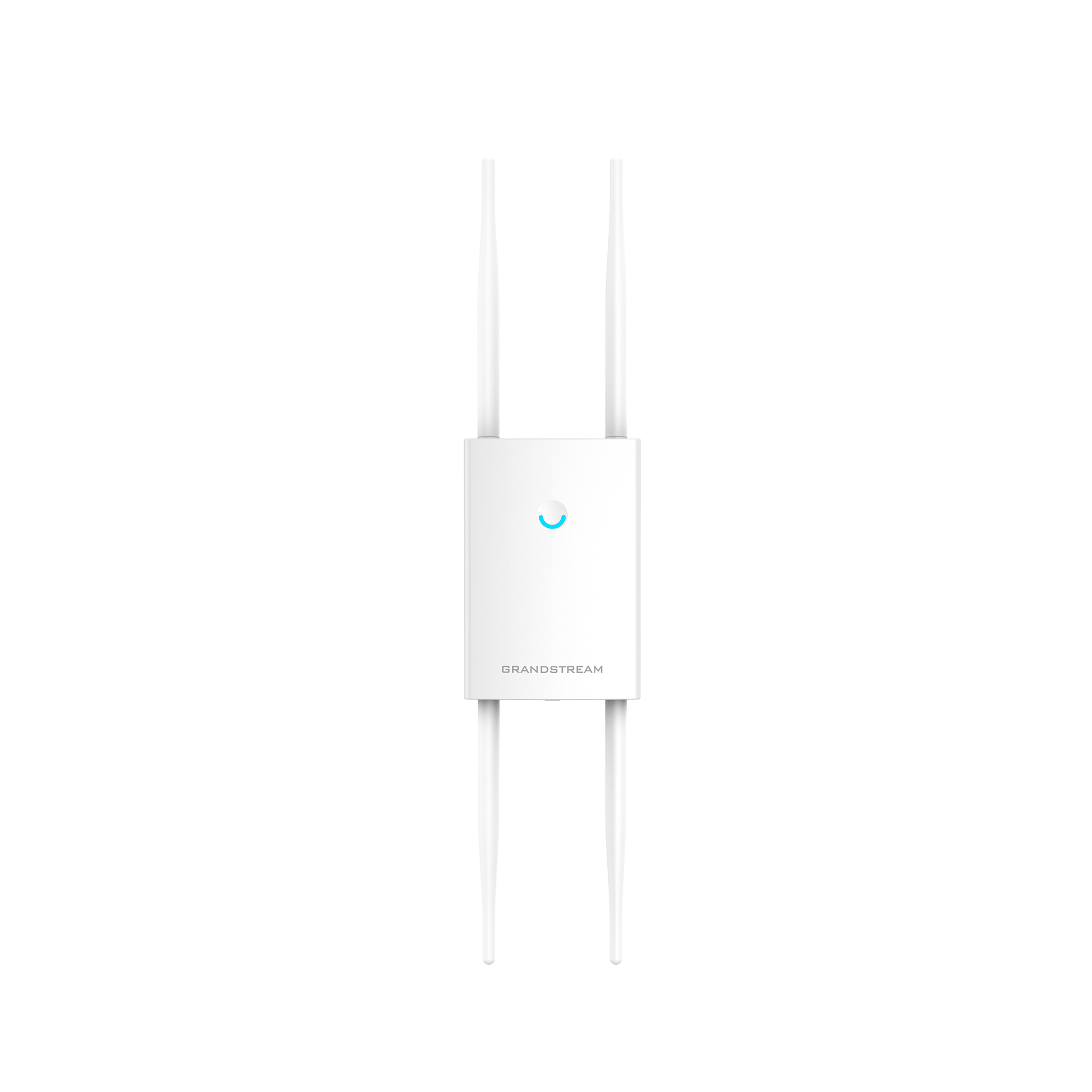

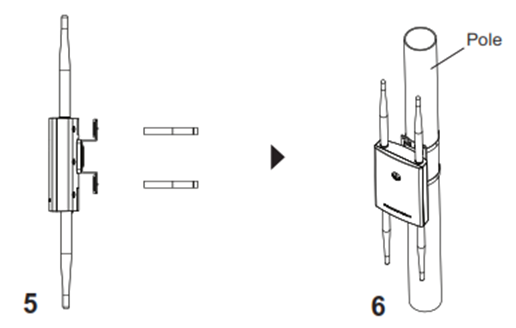

Abra as cintas metálicas girando o mecanismo de travamento no sentido anti-horário.

Estique as extremidades das cintas metálicas e deslize-as pela parte traseira do suporte base (Base Bracket).

Envolva a cinta metálica ao redor do poste e use uma chave de fenda para apertar o mecanismo de travamento, girando no sentido horário.

Conecte o cabo Ethernet (RJ45) e as quatro antenas, garantindo que o dispositivo esteja firmemente montado.

Unidade desligada ou alimentação anormal.

Atualização de firmware em andamento.

Atualização de firmware bem-sucedida.

Falha na atualização de firmware.

Unidade não provisionada.

Provisionamento da unidade em andamento.

Unidade provisionada com sucesso.

Desconexão da rede Mesh.

Localize o endereço MAC na etiqueta. Digite no navegador: https://gwn_[mac].local (substituindo [mac] pelo endereço MAC sem separadores).

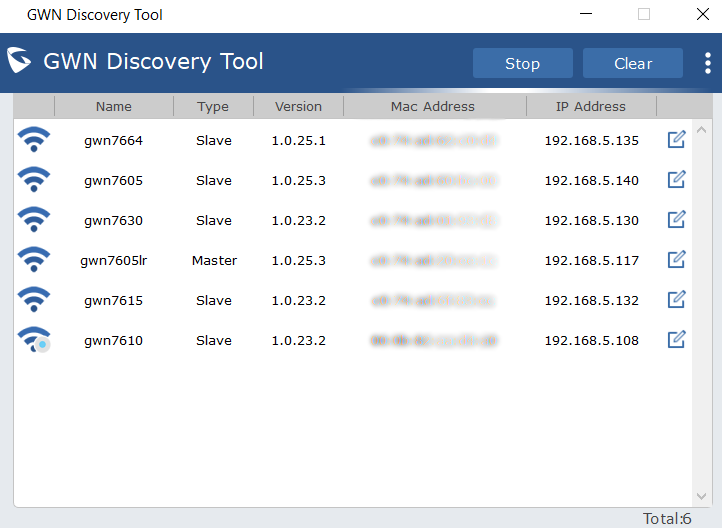

Baixe a Ferramenta de Descoberta GWN. Ela fará a varredura da rede e exibirá o endereço IP do GWN7630LR.

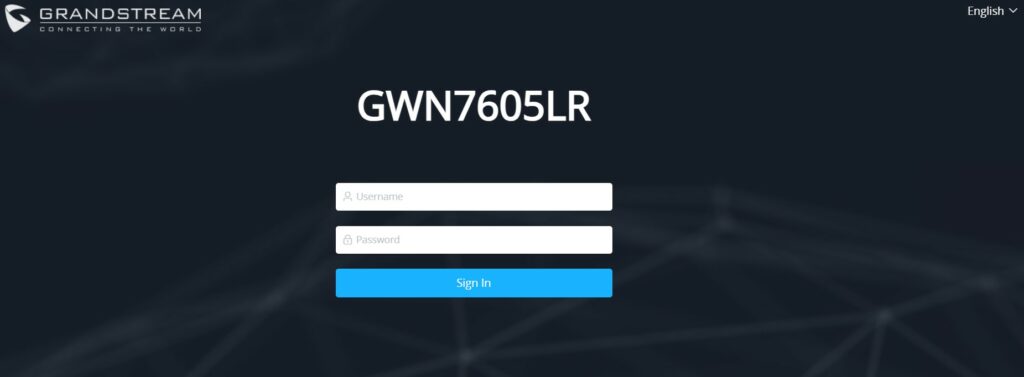

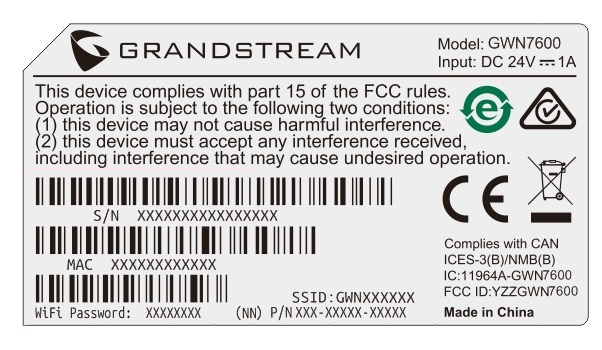

O nome de usuário padrão é admin. A senha padrão é a senha Wi-Fi exclusiva impressa na etiqueta traseira da unidade.

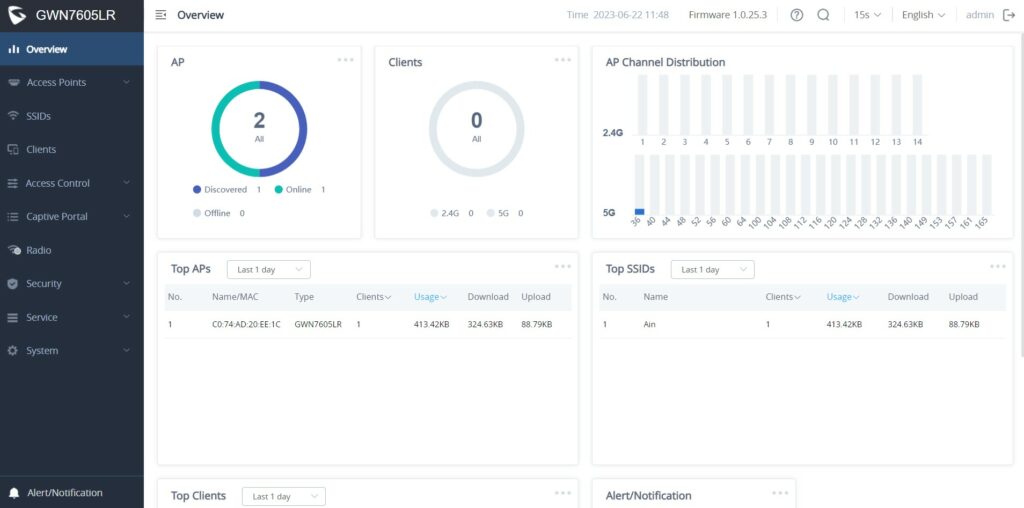

Após o login, a página de Visão Geral (Dashboard) é exibida, fornecendo monitoramento fácil do status do AP, clientes conectados e tráfego.

O GWN7630LR pode ser usado como um ponto de acesso autônomo (standalone) logo após a instalação, com o Wi-Fi ativado por padrão.

No modo Master, o GWN7630LR atua como um controlador, permitindo o gerenciamento centralizado de até 50 outros APs GWN locais.

O controlador Master descobre automaticamente todos os APs conectados ao mesmo domínio de broadcast (LAN) para pareamento e provisionamento.

É possível designar um AP Slave como Master de Failover para garantir redundância e evitar um ponto único de falha na rede sem fio.

O administrador pode transferir a função de Master para qualquer AP Slave pareado, que assumirá o controle de todos os APs da rede.

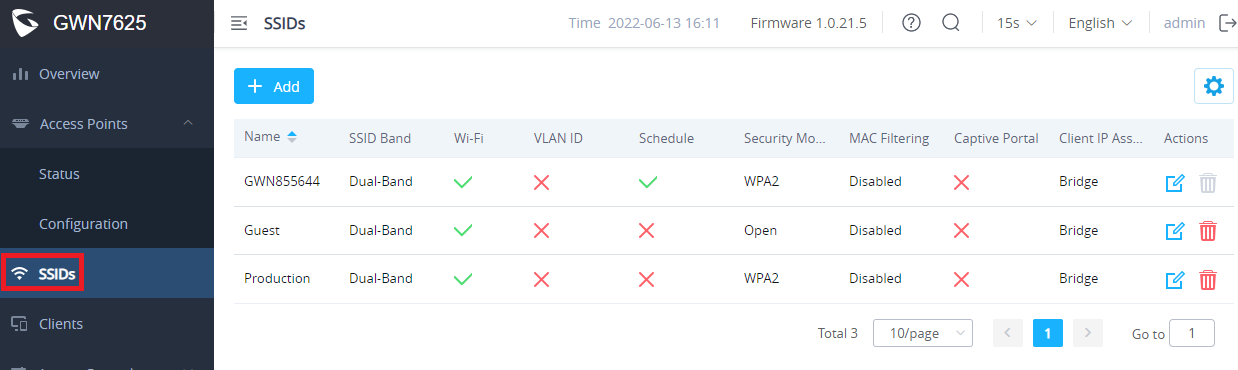

O GWN7630LR suporta um total de 32 SSIDs (16 por rádio, 2.4GHz e 5GHz).

Defina o nome do SSID e marque a opção para habilitar a rede Wi-Fi.

Escolha entre Modo Bridge (transparente) ou Modo NAT (clientes recebem IPs de um pool NAT).

Configure o Modo de Segurança (WEP, WPA/WPA2-PSK, WPA/WPA2 Enterprise, WPA3, etc.) e o Tipo de Criptografia (AES ou AES/TKIP).

Habilite o Portal Cativo para forçar a autenticação dos clientes antes de conceder acesso à internet.

Redireciona clientes de banda dupla para a banda de rádio mais apropriada (2.4 GHz ou 5 GHz) para melhorar o desempenho e a utilização do espectro.

Ajuda os clientes Wi-Fi a fazer roaming para outros APs dentro da mesma rede, melhorando a mobilidade.

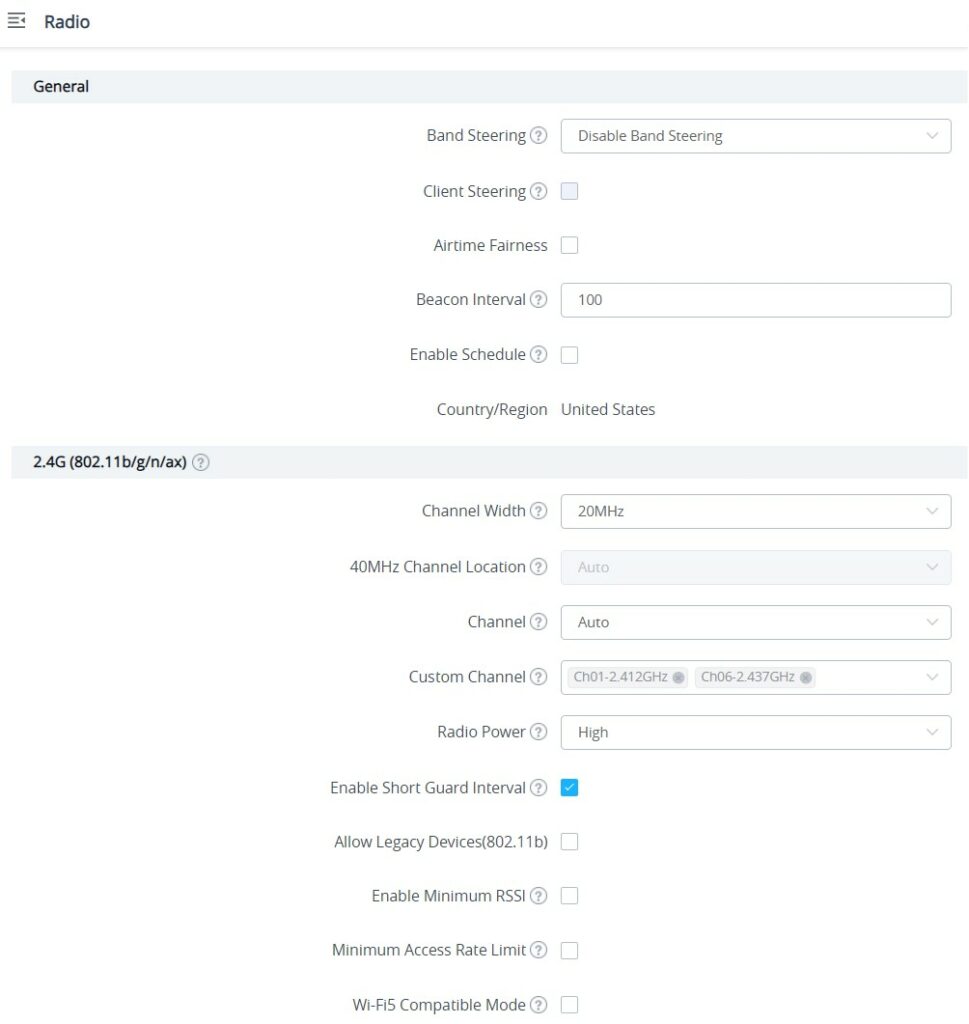

Selecione a Largura do Canal (20/40/80 MHz) e o Canal de trabalho (Auto ou específico) para as bandas 2.4G e 5G.

Defina a Potência do Rádio (Baixa, Média, Alta, Personalizada, Atribuída Dinamicamente por RRM ou Auto) para controlar o tamanho da célula de cobertura.

Habilite o RSSI Mínimo para garantir que apenas clientes com boa qualidade de sinal permaneçam conectados ao AP.

Permite detectar e conter Pontos de Acesso não autorizados (Rogue APs) na rede, aumentando a segurança sem fio.

Controle o tráfego de entrada e saída dos clientes, definindo políticas para permitir ou negar o tráfego com base em protocolo, SSID e destino.

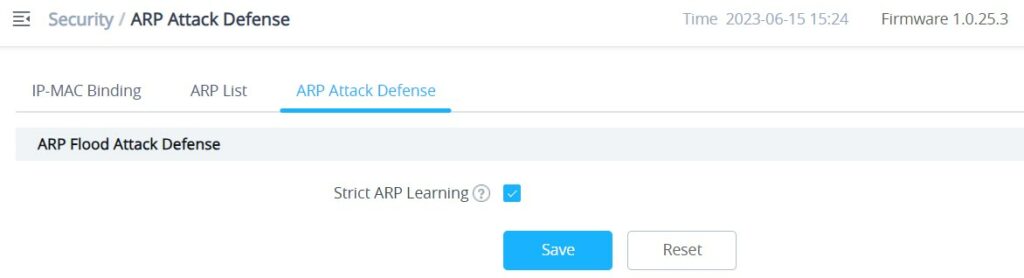

Protege os clientes contra falsificação de endereços MAC (spoofing) ao vincular endereços MAC a endereços IP (IP-MAC Binding).

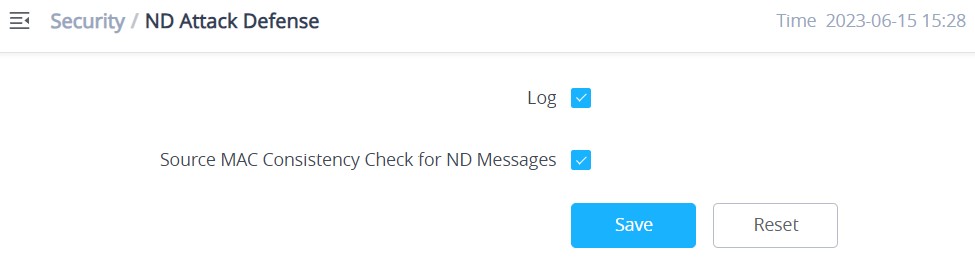

Funcionalidade equivalente à Defesa ARP, mas aplicada a endereços IPv6, verificando a consistência do MAC de origem para evitar spoofing.

Acesse a lista de clientes conectados ao GWN7630LR através da interface web para monitorar o status e realizar ações.

Use o ícone de bloqueio para impedir que um endereço MAC específico se conecte ao SSID.

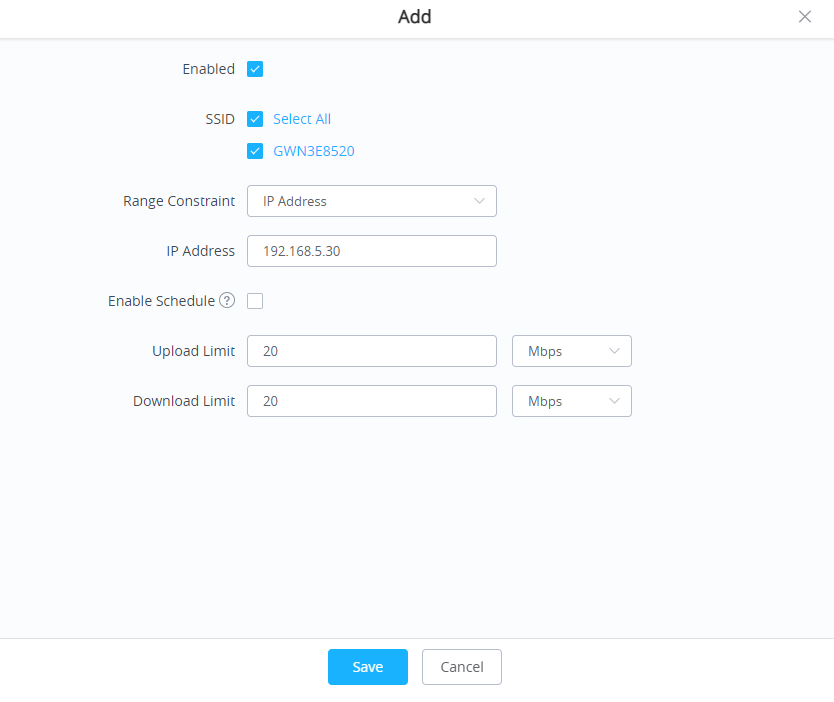

Permite limitar a utilização da largura de banda por SSID ou por cliente específico (endereço MAC ou endereço IP).

As regras podem ser aplicadas por SSID, por usuário (cliente), por endereço MAC ou por endereço IP.

Permite criar senhas Wi-Fi exclusivas por grupo ou por dispositivo (MAC Address), oferecendo maior controle de acesso do que uma única chave PSK.

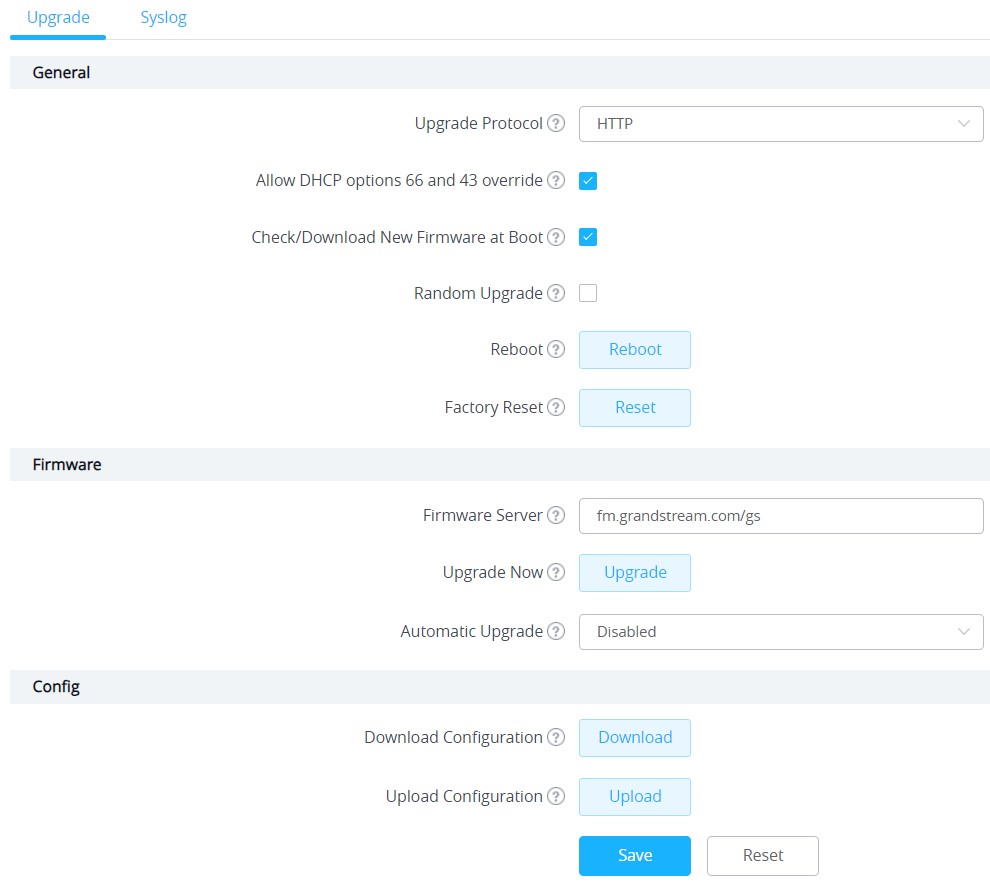

O firmware pode ser atualizado via TFTP/HTTP/HTTPS, configurando o URL/Endereço IP do servidor de firmware na seção Manutenção.

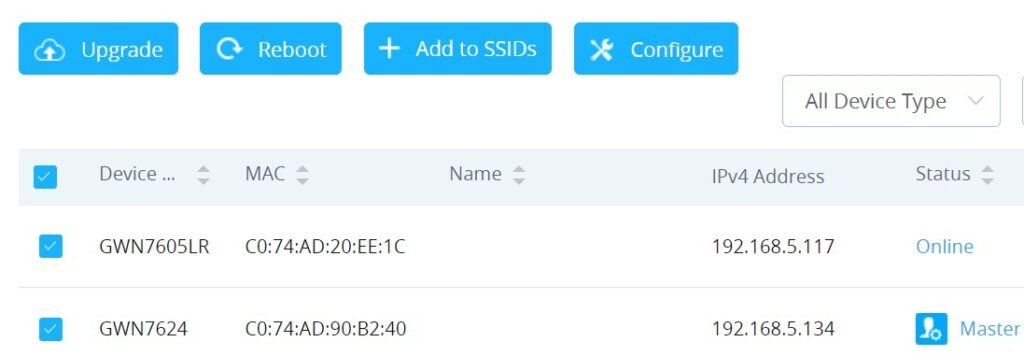

Se o GWN7630LR for Master, a opção "Sequencial" permite atualizar APs Slaves um por um, evitando interrupção total do serviço Wi-Fi.

Baixe o arquivo de configuração localmente para fins de backup. O arquivo pode ser carregado posteriormente para restaurar as configurações.

Permite enviar informações de log do sistema para um servidor remoto (Syslog Server) para monitoramento e solução de problemas.

A reinicialização pode ser feita através da interface web em Sistema → Manutenção → Atualização.

O botão de restauração de fábrica na interface web reverte todas as opções do GWN7630LR para as configurações padrão de fábrica.

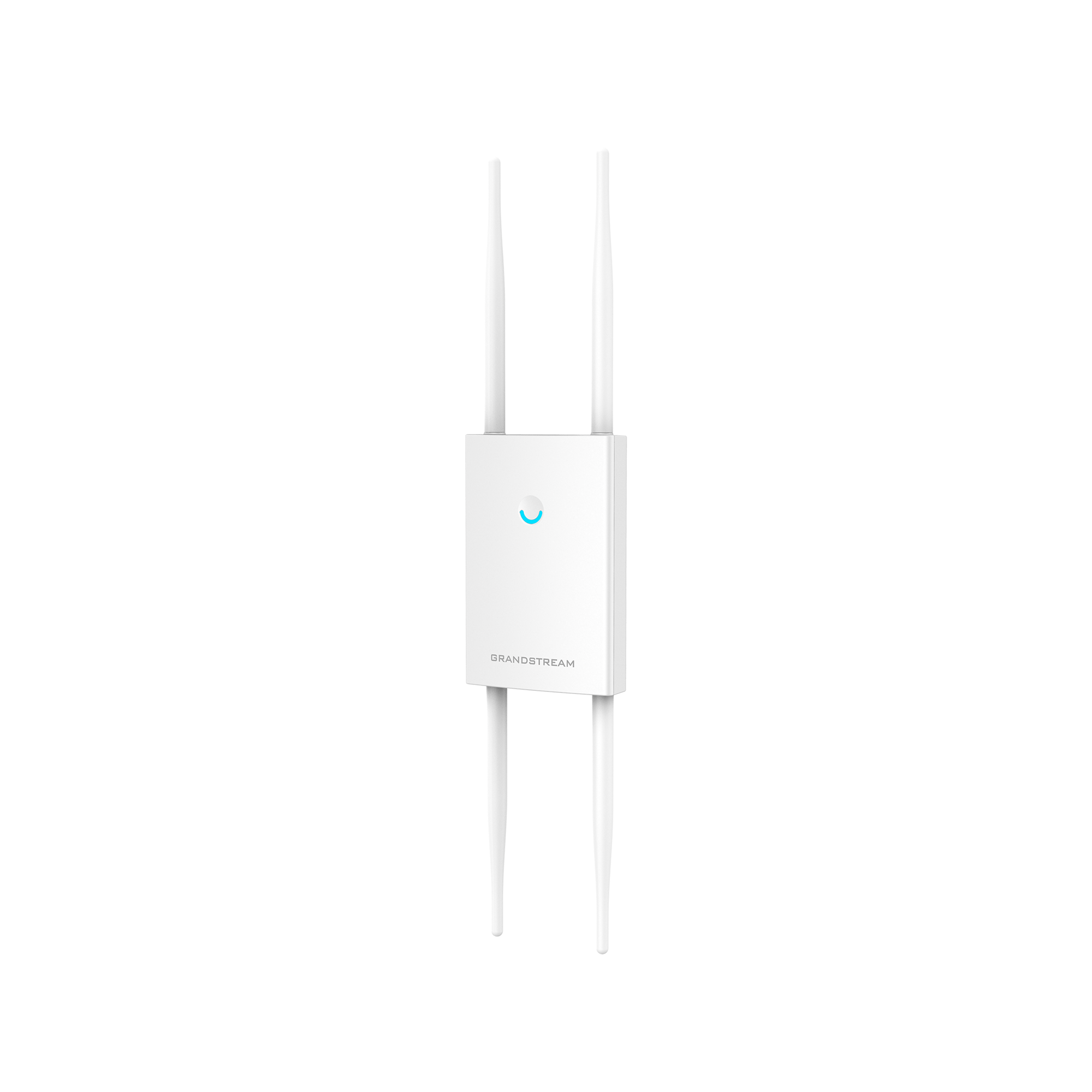

Pressione o pinhole de RESET por 7 segundos para restaurar as configurações de fábrica. Um toque rápido apenas reinicia a unidade.

O GWN7630LR será reiniciado após a restauração das configurações de fábrica.
